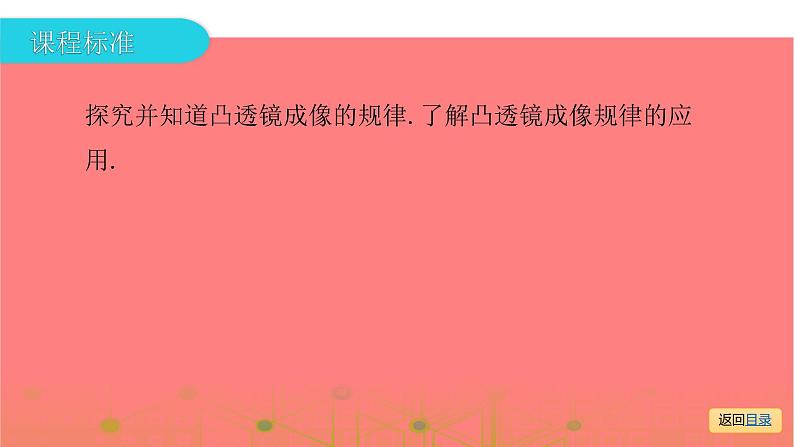

探究并知道凸透镜成像的规律.了解凸透镜成像规律的应用.

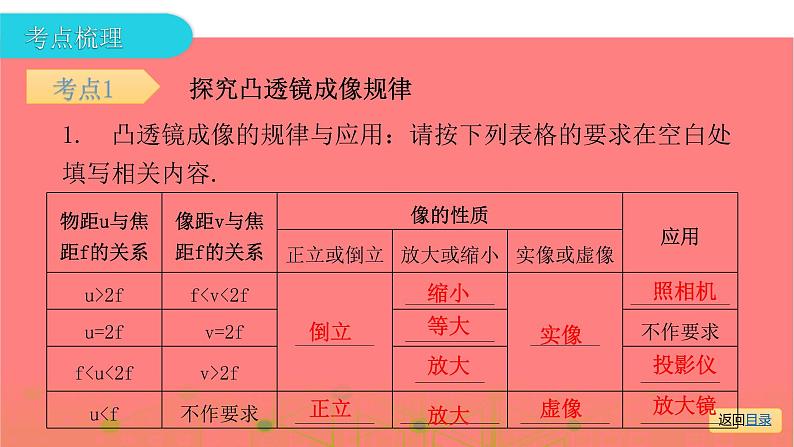

1. 凸透镜成像的规律与应用：请按下列表格的要求在空白处填写相关内容.

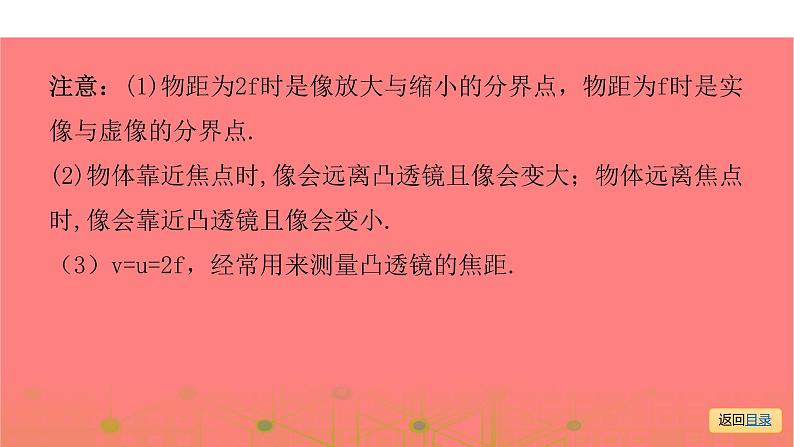

注意：(1)物距为2f时是像放大与缩小的分界点，物距为f时是实像与虚像的分界点. (2)物体靠近焦点时,像会远离凸透镜且像会变大；物体远离焦点时,像会靠近凸透镜且像会变小. （3）v=u=2f，经常用来测量凸透镜的焦距.

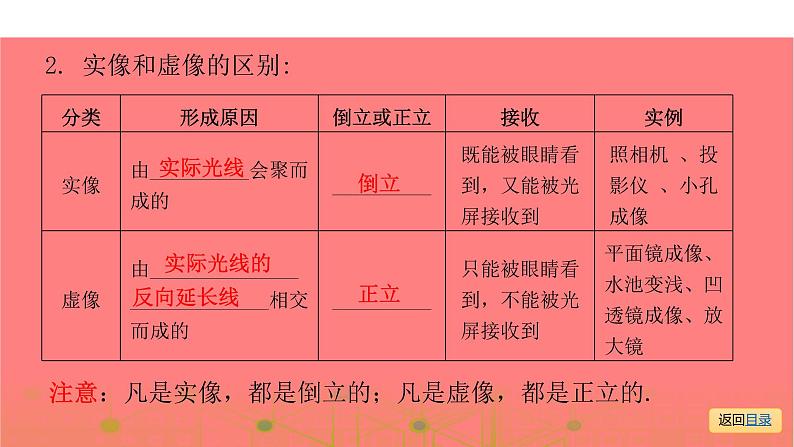

2. 实像和虚像的区别:
注意：凡是实像，都是倒立的；凡是虚像，都是正立的.

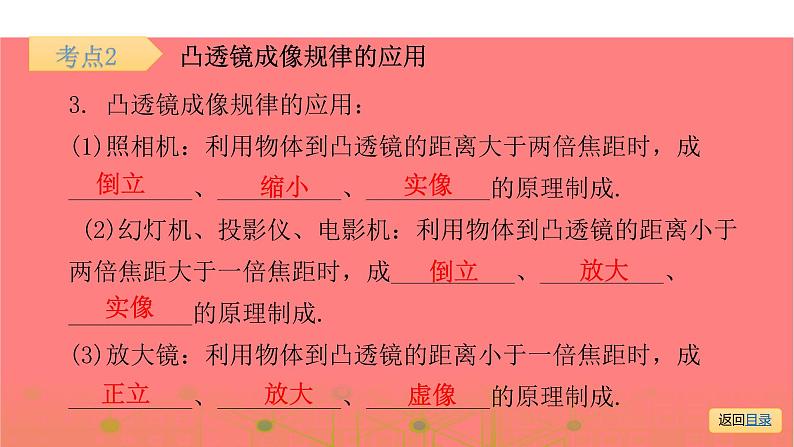

3. 凸透镜成像规律的应用：(1)照相机：利用物体到凸透镜的距离大于两倍焦距时，成__________、__________、__________的原理制成. (2)幻灯机、投影仪、电影机：利用物体到凸透镜的距离小于两倍焦距大于一倍焦距时，成__________、__________、__________的原理制成. (3)放大镜：利用物体到凸透镜的距离小于一倍焦距时，成__________、__________、__________的原理制成.

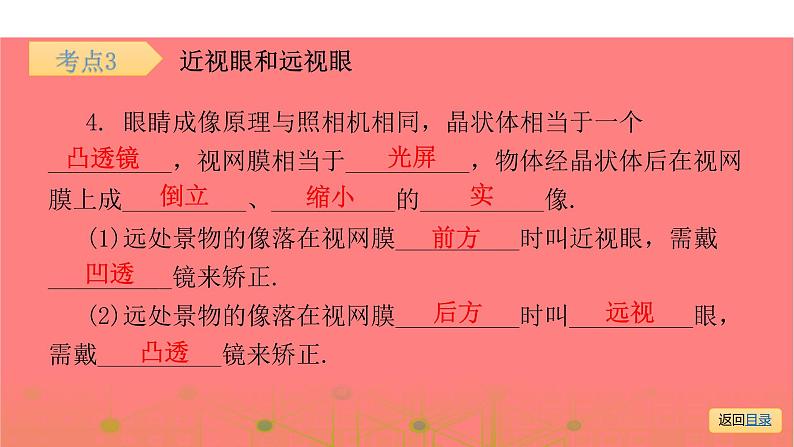

4. 眼睛成像原理与照相机相同，晶状体相当于一个__________，视网膜相当于__________，物体经晶状体后在视网膜上成__________、__________的__________像. (1)远处景物的像落在视网膜__________时叫近视眼，需戴__________镜来矫正. (2)远处景物的像落在视网膜__________时叫__________眼，需戴__________镜来矫正.
1. （YH八上P74活动1改编）现代生活，智能手机给人们带来了许多便利，但长时间盯着手机屏幕，容易导致视力下降. 图1-3-50中关于近视眼及其矫正的原理图正确的是 （　 　）A. 甲和丙B. 甲和丁C. 乙和丙D. 乙和丁
2. （YH八上P73图3-63改编）人眼的晶状体相当于凸透镜，观察物体时，物体在视网膜上所成的像是 （　 　）A. 缩小的虚像B. 缩小的实像C. 放大的虚像D. 放大的实像
3. （YH八上P75活动2改编）我国首个测温5G警用巡逻机器人配备有5个高清摄像头，可实现全景无死角巡逻. 机器人上的摄像头相当于一个__________透镜，它的成像原理和我们生活中的__________（填“照相机”“幻灯机”或“放大镜”）的成像原理相同.
4. （YH八上P71活动改编）若凸透镜的焦距为10 cm.（1）一烛焰放在凸透镜前6 cm处， 经透镜可得到一个________________________像.（2）一烛焰放在凸透镜前15 cm处， 经透镜可得到一个________________________像. （3）一烛焰放在凸透镜前22 cm处， 经透镜可得到一个________________________像.
5. （YH八上P78自我评价与作业2改编）某同学做“研究凸透镜成像”实验时，先把凸透镜对着太阳，移动凸透镜在墙上得到一个亮点，并量出亮点到凸透镜的距离约为15 cm，然后他把凸透镜、蜡烛、光屏安装在光具座上，请回答下列问题：（1）凸透镜的焦距约为__________cm. （2）实验时要调整凸透镜、光屏的高度，使它们的中心与__________的中心大致在______________，其目的是为了使像呈现在________________.
（3）如图1-3-51所示，若保持凸透镜的位置不变，先后把蜡烛放在A、B、C、D、E点，并且分别调整光屏的位置. ①把蜡烛放在__________点时，屏上得到的实像最小；②把蜡烛放在__________点时，屏上得到的实像最大；③把蜡烛放在__________点时，屏上不出现像.
［10年6考：2012年(综合)、2014年(实验)、2015年(实验)、2017年(实验)、2019年(综合)、2020年(实验)考查］【例1】（2020青海）在做“探究凸透镜成像规律”的实验中，小敏所在的小组利用如图1-3-52甲所示的装置,测出凸透镜的焦距.正确安装并调节实验装置后，在光屏上得到一个清晰的像，如图1-3-52乙所示. 下列说法中正确的是 （　 　）
A. 由图甲可知该凸透镜的焦距是40.0 cmB. 烛焰在如图乙所示的位置时，成像特点与照相机成像特点相同C. 若烛焰从光具座30.0 cm刻度线处向远离凸透镜方向移动，烛焰所成的像将逐渐变小D. 烛焰在如图乙所示的位置时，若用黑纸片将凸透镜遮挡一半，这时在光屏上只能成半个烛焰的像
考点点拨：探究凸透镜成像规律，首先要明确物距u与焦距f的关系.（1）凸透镜的焦距是使平行于主光轴的光会聚的点到光心的距离.（2）物距处于f和2f之间，凸透镜成倒立放大的实像；物距大于2f，凸透镜成倒立缩小的实像.（3）凸透镜成实像时，物距增大像距减小像缩小. （4）凸透镜成实像是因为物体发出的光线经过凸透镜后会聚到像点，若遮住凸透镜的一部分，则凸透镜其他部分仍然能够会聚光线，所以仍能成完整的像，只是照射到像上的光线数量减少，像比原来变暗.
1. 下图所示是“探究凸透镜成像的规律”的实验装置示意图，凸透镜的焦距是20 cm，下面的情景，眼睛可能观察到烛焰经凸透镜折射所成的虚像的是 （　 　）
2. （2020广元）小明同学利用光具座探究凸透镜成像规律实验时，将点燃的蜡烛放在距凸透镜光心20 cm处时，在另一侧的光屏上得到一个清晰等大的像.将蜡烛移到距透镜光心25 cm处时，应调节光屏__________（填“远离”或“靠近”）透镜,才能在光屏上得到一个清晰的像.该像是__________（填“倒立”或“正立”）__________（填“放大”或“缩小”）的实像.
［10年2考：2011年(填空)、2017年(实验)考查］【例2】如图1-3-53是小伟通过实验得到的凸透镜的像距v和物距u关系的图象. 由图可知凸透镜的焦距是__________cm；当物距为15 cm时的成像特点可应用于__________（填“照相机”“投影仪”或“放大镜”）.
考点点拨：熟悉凸透镜成像规律的应用:(1)当v=u=2f时，成倒立、等大的实像.（2）照相机和人的眼睛都是利用u>2f成倒立、缩小的实像；投影仪和幻灯机都是利用2f>u>f成倒立、放大的实像；放大镜是利用u
