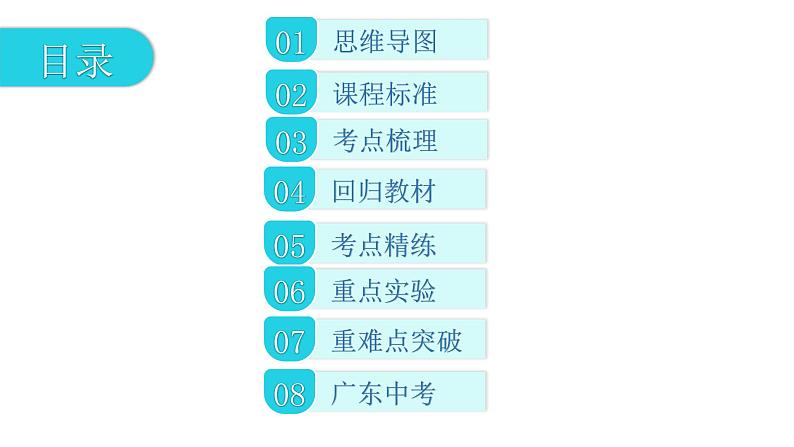

这是一份第一部分第三章，第一课时 光的直线传播 光的反射 平面镜成像 光的色散、看不见的光—2021届广东物理（沪粤版）中考复习课件，共21页。PPT课件主要包含了思维导图，课程标准，回归教材，考点梳理，考点精练，重难点突破，广东中考，重点实验等内容，欢迎下载使用。

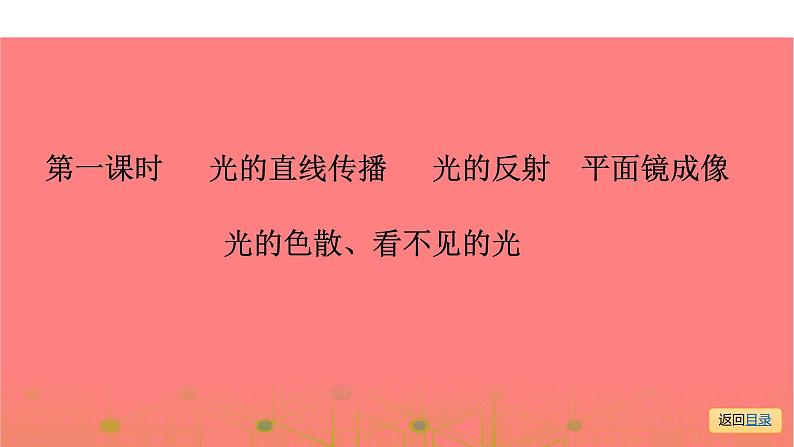

第一课时 光的直线传播 光的反射 平面镜成像 光的色散、看不见的光

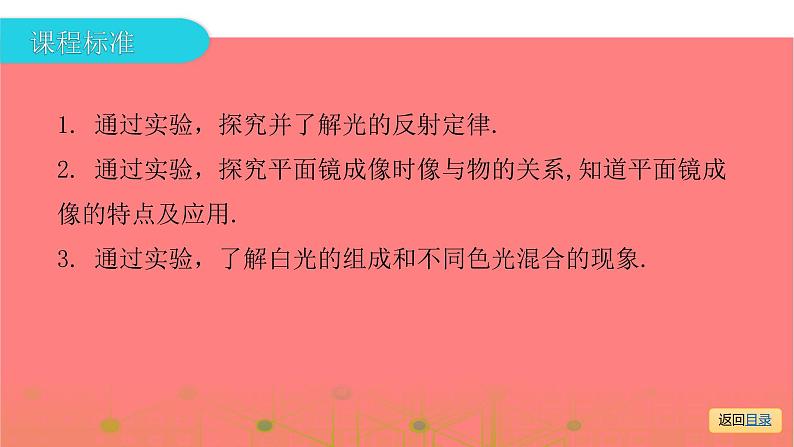

1. 通过实验，探究并了解光的反射定律.2. 通过实验，探究平面镜成像时像与物的关系,知道平面镜成像的特点及应用.3. 通过实验，了解白光的组成和不同色光混合的现象.

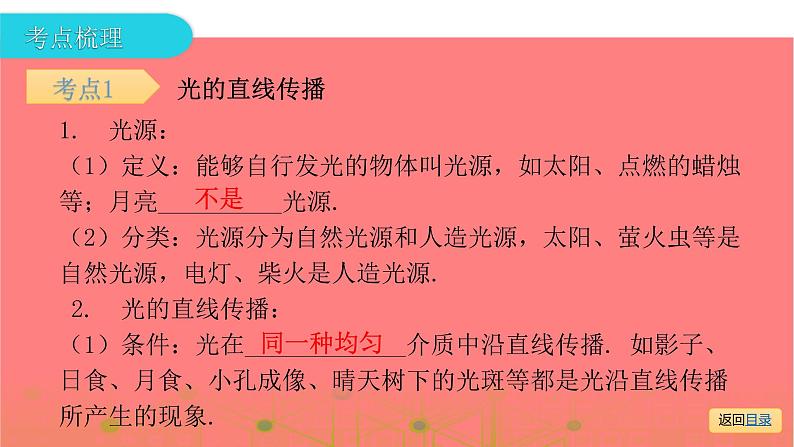

1. 光源：（1）定义：能够自行发光的物体叫光源，如太阳、点燃的蜡烛等；月亮__________光源. （2）分类：光源分为自然光源和人造光源，太阳、萤火虫等是自然光源，电灯、柴火是人造光源. 2. 光的直线传播：（1）条件：光在_____________介质中沿直线传播. 如影子、日食、月食、小孔成像、晴天树下的光斑等都是光沿直线传播所产生的现象.
（2）速度：光在真空中的传播速度c=__________m/s=__________km/s，光在不同介质中传播速度__________，一般为v空气>v液体>v固体. 注意：光年是__________单位，即光在一年中通过的路程.
（3）光线：一根表示光的传播路径与方向的带箭头的线段，它是__________(填“存在”或“不存在”)的，是为了更好地理解光而建立的模型.注意：作图中注意光线用实线表示，光线的反向延长线、辅助线等用虚线表示. 拓展：光线和磁感线一样，是一种理想模型.
（4）小孔成像：沿直线传播的光经小孔后，在光屏上由实际光线会聚成像. 像的特点：__________立、大小可变的__________像；像与物体的形状__________关，与小孔的形状__________关,如：树下圆斑、针孔照相机.
3. 定义：光在两种物质分界面上改变传播方向又返回原来物质中的现象，叫做光的反射. 如图1－3－1中入射光线与镜面的相交点O叫入射点，过入射点作镜面的垂线ON叫________线（虚线）；入射光线被镜面反射后的光线叫__________光线；入射光线与__________线的夹角叫入射角；反射光线与法线的夹角叫反射角.
4. 光的反射定律：（1）反射光线(OB)、入射光线(AO)和法线(ON)三者在__________上.（2）反射光线和入射光线分别位于__________两侧. （3）反射角__________入射角. 注意：在表达结论时，反射光线或反射角必须在结论的前面. 光的反射中光路都是可逆的.
5. 反射分为__________反射和__________反射，他们都遵守光的反射定律. 具体区别见下表:
6. 平面镜：反射面呈__________的镜子叫做平面镜，如镜子、抛光的金属表面、平静的水面等. 7. 平面镜成像的特点：像与物到镜面的距离__________；像与物的大小__________；像与物左右对称. 平面镜所成的像__________呈现在光屏上，是虚像. 8. 平面镜成像实质：_______________.9. 平面镜的作用：既可以利用平面镜来__________(如照镜子)，也可以利用平面镜来改变__________(如潜望镜).
10. 实像和虚像的区别:（1）实像：是实际光线相交而成的，能够在光屏上呈现，例如小孔成像. （2）虚像：不是实际光线相交而成的，不能呈现在光屏上，例如：平面镜成的像是反射光线的反向延长线相交而形成的，实际上不存在，但由于反射光线进入眼睛，所以可以看到. 注意：因为有光线进入人眼，实像和虚像通过眼睛都能观察到.
11. 球面镜：凸面镜对光有__________作用，可增大视野（如汽车后视镜）； 凹面镜对光有__________作用，可做太阳灶.
12. 光的色散：用三棱镜将白光分解成红、橙、黄、绿、蓝、靛、紫七种颜色光的现象叫做光的__________. （1）单色光：研究表明这七种色光不能再被分解，被称为单色光，所以白光__________(填“是”或“不是”)单色光. （2）光的三基色：__________、__________、__________三种色光是无法用其他色光采取混合的方法形成，所以我们常称这三种色光为光的“三基色”. 而利用__________、__________、_________三种色光通过不同的组合，可以获得其他不同的色光.
13. 看不见的光：（1）红外线：在光谱上红光以外的光，热作用强，穿透能力强，可以应用在红外夜视仪、红外遥感、红外烤箱等. （2）紫外线：在光谱上紫光以外的光，化学作用强，容易使底片感光；生理作用强，能杀菌，具有荧光效应，适当的紫外线照射有利于人体维生素D的合成，验钞机上利用紫外线分辨纸币真伪. 拓展：光是一种电磁波，在真空中的速度是3×108 m/s. 光的传播不需要介质，这和声音的传播不同.
1. （YH八上P47插图改编）下列说法中正确的是（　 　）A. 光在真空中的传播速度是3×105 km/sB. 月亮是光源C. 光在同种介质中一定沿直线传播D. 光年是时间单位
2. （YH八上P51活动1改编）考试期间，对于同学们“看卷”所画的光路图，正确的是 （　 　）
3. （YH八上P53想一想改编）黑板“反光”晃眼，这是黑板表面发生了__________反射；老师放在讲桌上的教具从各个角度都能看到，这是教具发生了__________反射.4. （YH八上P52图3-13改编）在图1-3-2中画出入射光线AO的反射光线.
5. （YH八上P57活动2改编）图1-3-3是“探究平面镜成像特点”的实验装置图. （1）实验中，应选择__________（填“厚”或“薄”）玻璃板进行实验. （2）实验中选取完全相同的两支蜡烛A、B，是为了探究像与物的__________关系. （3）移去蜡烛B，在其原来的位置上放置一块光屏，光屏上__________（填“能”或“不能”）呈现蜡烛的像.
［10年1考：2016年(选择)考查］【例1】（2020南京）如图1-3-4是2020年6月21日出现的日环食现象，下列图中的光现象成因与此相同的是 （　 　）A. 雨后“彩虹” B. 山的“倒影”C. 水中“折筷” D. “手影”游戏
考点点拨：光沿直线传播的条件是在同种均匀介质中；光发生反射时是光射到另一种介质的表面，但反射光线和入射光线都在同一种介质中；光发生折射时，光要在两种介质之中传播. 日环食现象是由于光的直线传播形成的，类似的还有影子、皮影戏、小孔成像.
1. （2020响水模拟）太阳光通过树叶间的空隙，在地上形成许多圆形的光斑，这些圆形光斑是 （　 　）A. 树叶的虚像 B. 太阳的实像C. 太阳的虚像 D. 树叶的实像2. 下列成语中，包含各种光现象：①立竿见影；②一叶障目；③杯弓蛇影；④坐井观天.其中能用光的直线传播知识解释的是__________（填序号）.
［10年7考：2011年(选择)、2012年(作图)、2014年(作图)、2016年(选择和作图)、2017年(选择)、2018年(作图)、2019年(填空和作图)考查］【例2】如图1-3-5所示，作出入射光线AO经平面镜反射后的反射光线OB，并标出反射角的度数.
考点点拨：根据光的反射定律：反射角要等于入射角，且反射光线和入射光线要分居在法线两侧. 画图时注意：①法线是辅助线要用虚线表示，且与镜面垂直；②入射光线和反射光线要画成实线,光线都要用箭头表示光的传播方向；③最后注意题目的要求，看清楚是否要标反射角或入射角的角度.
3. （2020十堰）下列光学现象中，属于光的反射的是（　 　）
4. （2019滨海）老师上课时，坐在教室里不同位置的同学都能看到黑板上的字，这是因为光在黑板上发生了__________（填“漫”或“镜面”）反射的缘故，该反射__________（填“不遵守”或“遵守”）反射定律.
［10年4考：2013年(实验)、2016年(实验)、2017年(选择)、2020年(填空)考查］【例3】小芳站在穿衣镜前2 m处，能看到镜中自己的像，是由于光的__________，镜中的像与她相距__________m；若小芳向镜面前进1 m，则她成像的大小__________（填“变大”“变小”或“不变”）.
考点点拨：在用平面镜成像的特点来解题时注意：(1)平面镜成像是光的反射现象，能成正立、等大的虚像.(2)像与物关于镜面对称.(3)要重点区分像与物的距离和像到镜面的距离，容易看错，审题中需要特别细心.(4)平面镜所成的像的大小是不变的，不要受生活经验的影响.
5. （2020海安模拟）用如图1-3-6的实验装置“探究平面镜成像的特点”时，下列说法中错误的是 （　 　）A. 棋子A向茶色玻璃板靠近，所成像的大小会不变B. 选用方格纸有助于比较物距和像距的大小关系C. 棋子A与B到镜面的距离相等，则B一定与A的像重合D. 选用茶色玻璃板替代平面镜是为了便于确定像的位置
6. （2020靖江模拟）平静的湖面上，翠鸟距离水面1.2 m，水深2 m，则翠鸟到它的像的距离为 （　 　）A. 2 m B. 3.2 mC. 2.4 m D. 6.4 m
［10年1考：2012年(选择)考查］【例4】下列现象中属于光的色散现象的是 （ 　 　）
考点点拨：光的色散现象实际上是光的折射，太阳光（或白光）通过三棱镜时，由于各单色光的折射程度不同而被分解成七种单色光.
7. 验钞机发出的“光”能使钞票上的荧光物质发光；家用电器的遥控器发出的“光”能用来控制电风扇、电视机、空调器等电器的开启与关闭. 对于它们发出的“光”，下列说法中正确的是（　 　)A. 验钞机和遥控器发出的“光”都是紫外线B. 验钞机和遥控器发出的“光”都是红外线C. 验钞机发出的“光”是紫外线，遥控器发出的“光”是红外线D. 验钞机发出的“光”是红外线，遥控器发出的“光”是紫外线
【例1】（核心素养·科学探究）如图1-3-8所示，在探究光的反射规律时，将一块平面镜放在水平桌面上，再把一块纸板垂直放置在平面镜上.(1)实验时让光贴着纸板入射是为了_____________________________________________________.(2)如果纸板没有与平面镜垂直放置，当光贴着纸板沿EO入射时，_________（填“能”或“不能”）在纸板上看到反射光.
(3)为了便于测量和研究，需要把光路记录在纸板上，你的方法是________________________________________________________.(4)为了得到反射角与入射角大小关系的普遍规律，应当_______________________________________________________.（5）为了方便实验观察，实验宜在__________（填“较亮”或“较暗”）环境进行.（6）一束红光贴着纸板沿EO方向射到O点，光将沿OF方向射出，如果把纸板ON的右半边向后折时，反射光线__________（填“存在”或“不存在”）.
用笔在纸板上沿着光路将其描画下来
改变入射角进行多次实验
（7）实验时从光屏前不同的方向都能看到光的传播路径，这是因为光在光屏上发生了__________(填“镜面”或“漫”)反射.（8）如果一束蓝光沿原FO方向射到O点，它反射后沿__________方向射出，由此可以得出光路是__________的.（9）使光线以不同角度入射进行实验,测量结果如表一所示.表格处理好以后,小明得出:在反射现象中,反射角__________入射角.　
（10）但是另外一位同学利用同一套实验器材，选择入射角分别为15°、30°、45°的三条光线进行实验，结果得到了不同的数据，如表二所示.经检查，三次实验中各角度的测量值都是准确的，但总结的规律却与反射定律相违背.你认为其中的原因应该是__________________________________________________________.
测量的不是反射角，而是反射光线与镜面的夹角
【例2】（核心素养·科学探究）在探究平面镜成像特点的实验中，采用如图1-3-10所示装置进行实验:（1）为了便于观察，实验应在__________（填“较亮”或“较暗”）的环境中进行.（2）实验中要选__________（填“较厚”或“较薄”）的玻璃板,原因是_____________________________________________________________.
（3）实验中选用玻璃板代替平面镜的目的是_____________________________________________.（4）实验中在水平桌面上__________地放上平板玻璃，记录玻璃板的位置.（5）实验中选用两个相同蜡烛是为了探究____________________.在移动蜡烛A的过程中，像的大小__________（填“变大” “变小”或“不变”）.
（6）把点燃的蜡烛放在玻璃板__________（填“前”或“后”）.（7）移动未点燃的蜡烛B，直到_________________________________________________.玻璃板后不点燃的蜡烛B，却好像点燃了.若在像的位置放一光屏，光屏__________（填“能”或“不能”）承接到像. （8）直尺的作用是便于比较物与像___________________的关系.（9）只点燃蜡烛A，移动蜡烛B与A的像完全重合，如果以5 cm/s的速度匀速将蜡烛A远离玻璃板2 s时，蜡烛B应_______（填“远离”或“靠近”）玻璃板_____cm，才能与蜡烛A的像完全重合.
在玻璃板后让它跟点燃的蜡
(10)做完一次实验后，小红让蜡烛靠近平面镜重做实验，此时像的位置__________(填“远离”或“靠近”)平面镜，像的大小__________(填“变大”“变小”或“不变”).过了一段时间，蜡烛A变短则A的像的大小将__________.（11）实验中多进行几组实验的目的是_______________________.（12）如图1-3-11所示，如果玻璃板没有竖直放置，实验中会出现的情况是________________________________.
蜡烛A的像与蜡烛B不能完全重合
（13）如图1-3-12所示,将玻璃板与水平桌面成45°角固定在水平桌面上,让蜡烛A沿着桌面向右做直线运动,将看到蜡烛A的像在玻璃板后________________(填“水平向右”“水平向左”“竖直向上”或“竖直向下”)运动. （14）把蜡烛和玻璃板移开，用直线把每次实验中蜡烛和像的位置连起来，再用量角器量一下这条线与平面镜镜面之间的夹角，发现像和物的连线跟平面镜__________（填“垂直”或“平行”）.
（15）通过以上的实验可以知道平面镜的成像特点：①物体在平面镜中成__________的__________像；②像与物的大小__________；③像与物的连线与镜面__________；④像到平面镜的距离与物体到平面镜的距离__________.（16）在上面的实验中，平面镜后面并没有点燃蜡烛，但是，我们确实看到平面镜后面有蜡烛，这是为什么？
如图1-3-13所示，点光源S向四处发光，一部分射向平面镜的光线，经平面镜反射后进入眼睛，引起视觉.根据光沿直线传播的原理，我们感觉光好像是从图中的S′发出的，而实际上S′并不存在，因此我们把S′叫做S的虚像.准确来说，是S发出的光经平面镜__________以后射入眼睛的.结论：平面镜成像的原理是______________.
(17)小红经过仔细观察，通过玻璃板看到了同一支蜡烛的两个挨得很近的像，产生这种现象的原因是______________.若测得两像之间的距离为8 mm，则玻璃板的厚度为__________mm.
【例1】（2019秋无锡期末）如图1-3-14所示，路灯下站着小明和小华两人，地上留下了他们的影子，通过作图确定路灯灯泡S的位置.
考点点拨：根据光的直线传播原理可知，连接人和他影子的顶端所形成的直线必定经过点光源. 所以分别把小明和小华的顶端与各自影子的顶端连接并延长可交于一点，该点即为光源S的位置.
1. （2019秋满城期末）如图1-3-15所示，青蛙坐在井中的Q点观天，请在图中画出光路图，来确定青蛙大致能看到的范围.
【例2】（2020建水模拟）在图1-3-16中作出反射光线OB的入射光线AO并标出入射角.
考点点拨：根据反射定律：反射光线、入射光线和法线在同一平面内，反射光线、入射光线分居法线两侧，反射角等于入射角，作出入射光线并标出入射角及其度数.
2. （2019秋连州期末）如图1-3-17所示，用平面镜使光线L沿水平方向传播，请在图中作出平面镜的位置.
3. （2020春宁波月考）如图1-3-18所示，光线ab入射到平面镜S1上，作出经平面镜S1、S2反射后的光线.
【例3】（2020广元）如图1-13-19所示，根据平面镜成像特点画出点光源S发出的光经平面镜反射后过A点的反射光线.
考点点拨：先根据平面镜成像的特点作出S的像；再根据平面镜成像原理可知，反射光线所有的反向延长线都会过S的像；连接像点与A点，则与平面镜的交点为入射点，再完成光路即可.
4. （2020河南）检查视力时，为节省空间，常让被测者背对视力表观察对面墙壁上平面镜M中视力表的像，请在图1-3-20中作出被测者通过平面镜M看到视力表上A点的光路图.
5. （2020江都）请画出图1-3-21中AB在平面镜中所成的像A′B′.
1. （2017年）关于光现象，下列说法错误的是 （　 　）A. 太阳光通过三棱镜会分解成多种色光，这种现象叫光的色散B. 影子是由于光的直线传播形成的C. 物体在平面镜中成正立、放大的实像D. 光从空气射入水中后传播速度会变小
2. （2020年）疫情期间，医护人员通过平面镜检视防护服的穿戴情况. 医护人员在平面镜中的像是__________（填“实像”或“虚像”）；当医护人员走近平面镜时，人与像之间的距离__________，像的大小__________（后两空填“变大”“变小”或“不变”）.
3. (2019年）如图1-3-22所示，在“探究光的反射规律”实验中，小明将硬纸板竖直地立在平面镜上，硬纸板上的直线ON垂直于镜面，右侧纸板可绕ON向后转动，如图甲所示，入射角等于__________（填“30°”或“60°”）；若增大入射角，则反射角__________，若将右侧纸板向后转动，如图乙所示，在右侧纸板上__________（填“能”或“不能”）观察到反射光.
4. （2010年）如图1-3-23所示，在练功房里，小红同学利用平面镜来帮助矫正舞蹈姿势.画出她的脚上B点的光线经过平面镜后进入人眼A点的光路图.
5. （2016年）在“探究平面镜成像特点”的实验中，如图1-3-24所示.（1）现有厚度分别为5 mm和2 mm的两块玻璃板，应选择_______mm厚的玻璃板做实验，目的是_______________________.（2）用玻璃板代替平面镜的原因是___________________，便于研究平面镜的成像特点.
（3）若白纸上每方格长度是5 cm，将点燃的蜡烛由A点移至B点，此时它与移动后在玻璃板中所成的像的距离是__________cm.用光屏在玻璃板后面无论如何移动，在光屏上都__________（填“能”或“不能”）成像，说明平面镜所成的是__________像.（4）如图1-3-25甲所示是从平面镜中看到墙上的时钟的像，请在图1-3-25乙上面画出时钟的实际时间.
