粤沪版九年级上册第十三章 探究简单电路13.5 怎样认识和测量电压精品课件ppt

这是一份粤沪版九年级上册第十三章 探究简单电路13.5 怎样认识和测量电压精品课件ppt，共20页。PPT课件主要包含了导入新课，学习目标，讲授新课，1外观，2接线柱，3量程，4分度值，V和15A，观察电压表，电压表读数等内容，欢迎下载使用。

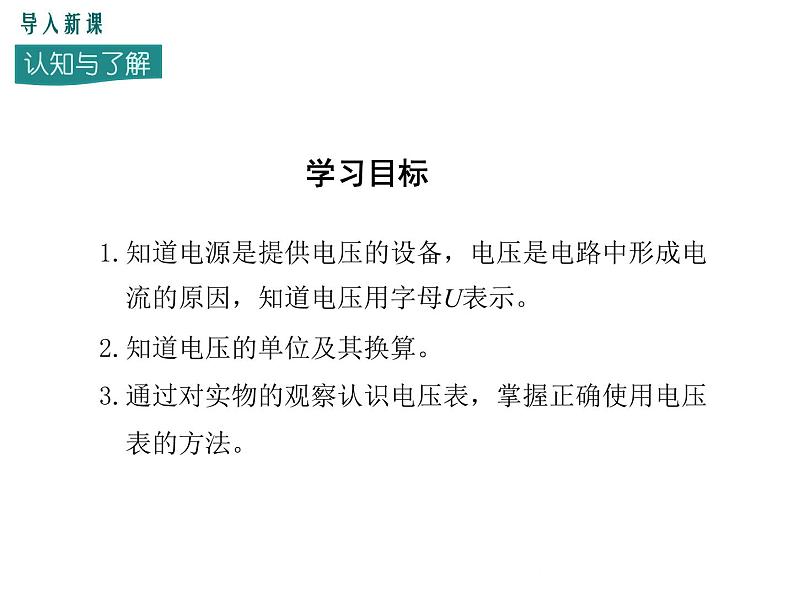

1.知道电源是提供电压的设备，电压是电路中形成电 流的原因，知道电压用字母U表示。2.知道电压的单位及其换算。3.通过对实物的观察认识电压表，掌握正确使用电压 表的方法。

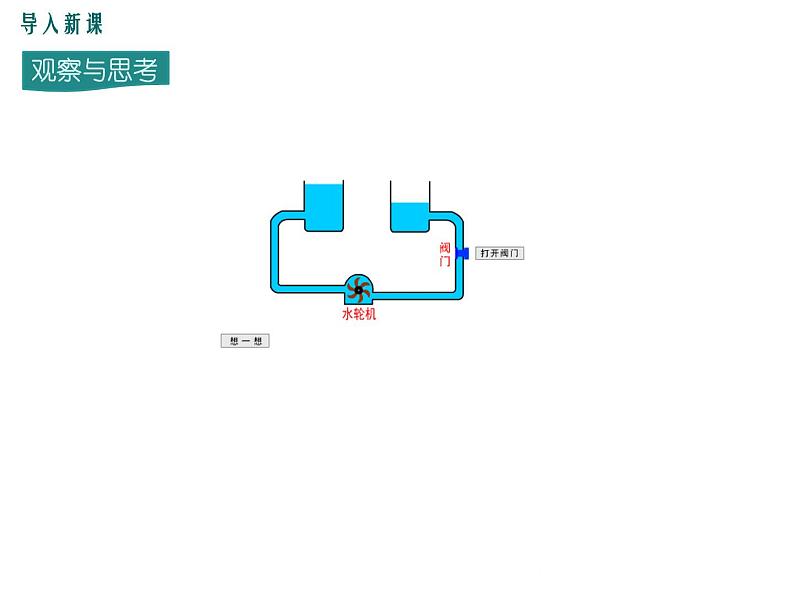

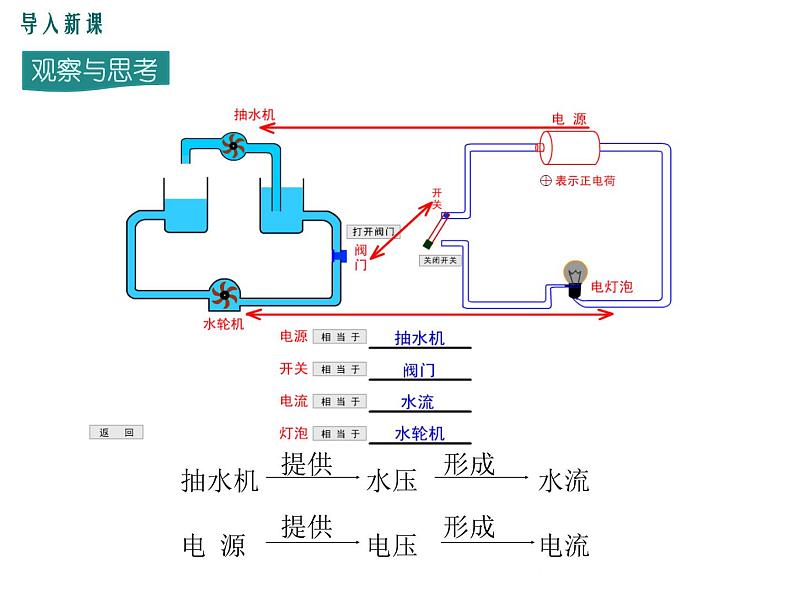

电压是形成电流的原因。电源是提供电压的装置。

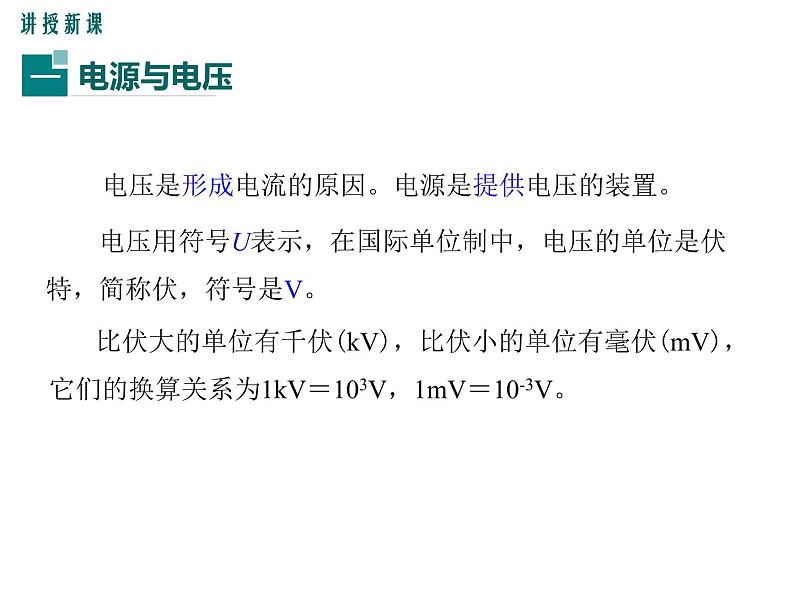

电压用符号U表示，在国际单位制中，电压的单位是伏特，简称伏，符号是V。
比伏大的单位有千伏(kV)，比伏小的单位有毫伏(mV)，它们的换算关系为1kV＝103V，1mV＝10-3V。

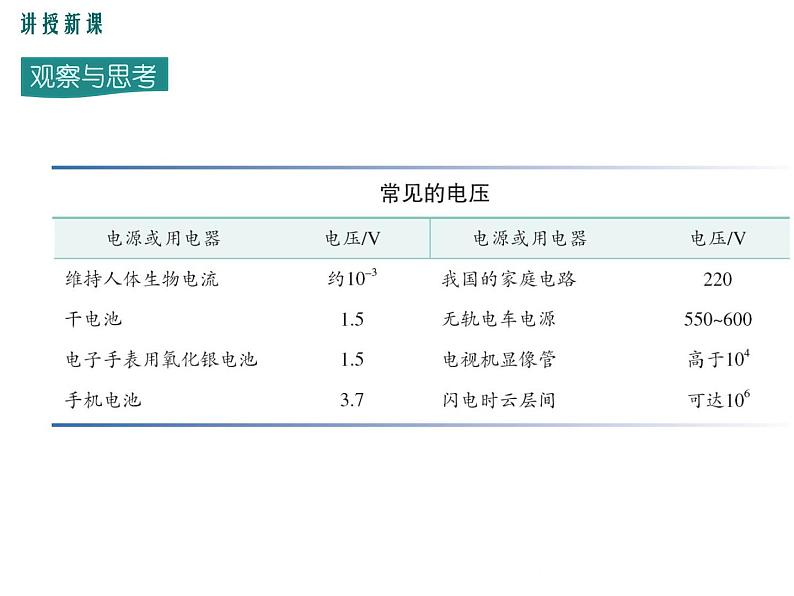

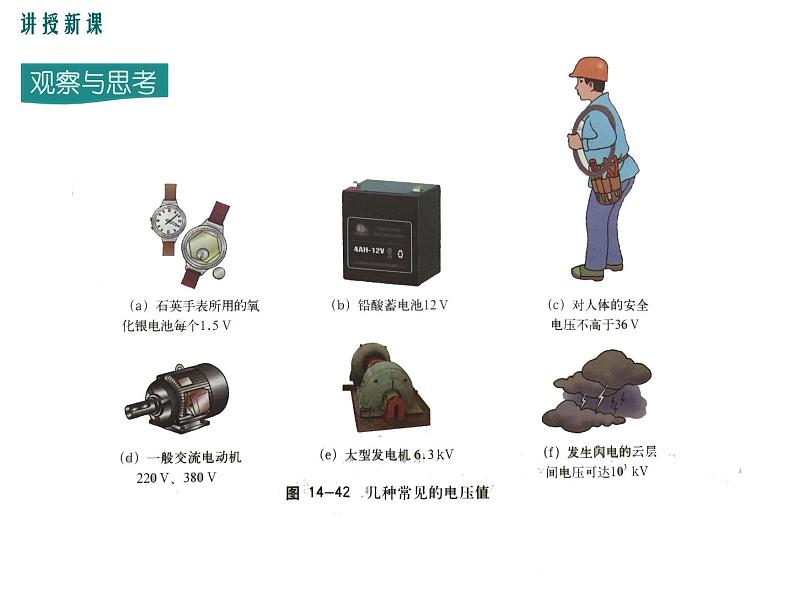

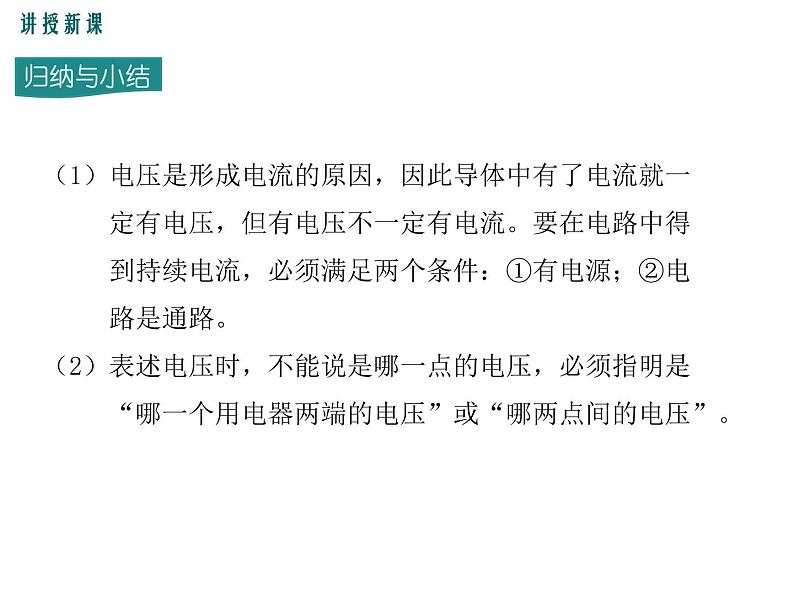

（1）电压是形成电流的原因，因此导体中有了电流就一 定有电压，但有电压不一定有电流。要在电路中得 到持续电流，必须满足两个条件：①有电源；②电 路是通路。（2）表述电压时，不能说是哪一点的电压，必须指明是 “哪一个用电器两端的电压”或“哪两点间的电压”。
怎样测量电压的大小呢？
量程为3V时，每一大格为1V，每一小格为0.1V；
量程为15V时，每一大格为5V，每一小格为0.5V。
读数时：(1)看：先看接线柱，确定所选量程；(2)认：明确分度值；(3)读：根据指针读数，读数时视线应与表盘垂直。
观察电压表的连接是否正确。
一个不能：不能超过电压表的测量范围。
两个必须：必须将电压表并联在所测量的部分电路两端； 电流必须从电压表的“+”接线柱进，“-”接线柱出。
三先三后：先调零后使用； 先看清分度值后读数； 先画图后连接。
并联在被测电路的两端
0~3V和0~15V
0~0.6A和0~3A
0.02A和0.1A
可以直接接到电源的两极上测量电源两端电压
绝对不允许不经过用电器直接接到电源的两极上
相同处：（1）使用前都要调零； （2）电流必须从正接线柱流入，负接线柱流出； （3）注意选择量程时必须通过试触后确定。
不同处：电流表绝不允许直接连接到电源的两极，电压表 可以直接连接到电源两端测量电源电压。
1.电压的表示符号 ,国际单位是 ,用字母 表示。
2.（1）对人体的安全电压是 伏 （2）一节干电池的电压是 伏= 毫伏 （3）我国家庭电路的电压是 伏= 千伏
3.如图所示，要使电压表测灯L2两端的电压，正确的电 路图是 （ ）
