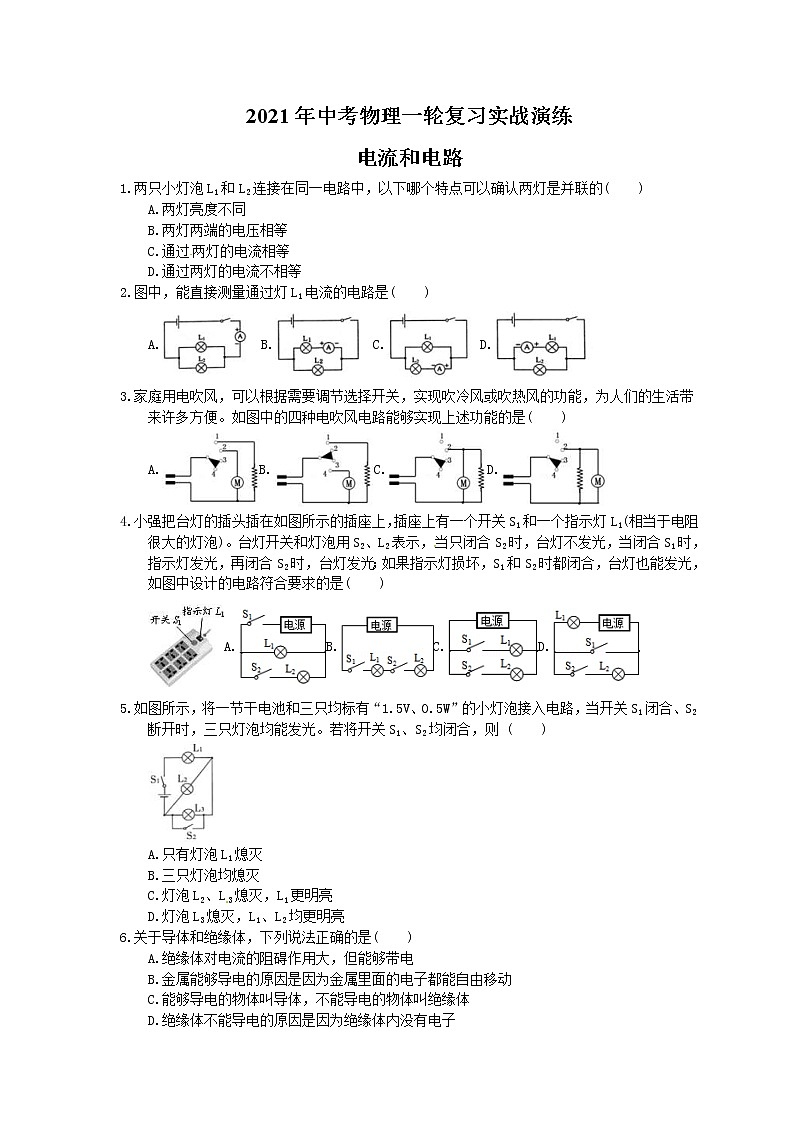

2021年中考物理一轮复习实战演练 电流和电路（含答案）

2021年中考物理一轮复习实战演练

电流和电路

1.两只小灯泡L1和L2连接在同一电路中，以下哪个特点可以确认两灯是并联的(　　)

A.两灯亮度不同

B.两灯两端的电压相等

C.通过两灯的电流相等

D.通过两灯的电流不相等

2.图中，能直接测量通过灯L1电流的电路是(　　)

A.                B.                C.               D.

3.家庭用电吹风，可以根据需要调节选择开关，实现吹冷风或吹热风的功能，为人们的生活带来许多方便。如图中的四种电吹风电路能够实现上述功能的是(　　)

A.              B.              C.              D.

4.小强把台灯的插头插在如图所示的插座上，插座上有一个开关S1和一个指示灯L1(相当于电阻很大的灯泡)。台灯开关和灯泡用S2、L2表示，当只闭合S2时，台灯不发光，当闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2时都闭合，台灯也能发光，如图中设计的电路符合要求的是(　　)

A.              B.              C.              D.

5.如图所示，将一节干电池和三只均标有“1.5V、0.5W”的小灯泡接入电路，当开关S1闭合、S2断开时，三只灯泡均能发光。若将开关S1、S2均闭合，则 (　　)

A.只有灯泡L1熄灭

B.三只灯泡均熄灭

C.灯泡L2、L3熄灭，L1更明亮

D.灯泡L3熄灭，L1、L2均更明亮

6.关于导体和绝缘体，下列说法正确的是(　　)

A.绝缘体对电流的阻碍作用大，但能够带电

B.金属能够导电的原因是因为金属里面的电子都能自由移动

C.能够导电的物体叫导体，不能导电的物体叫绝缘体

D.绝缘体不能导电的原因是因为绝缘体内没有电子

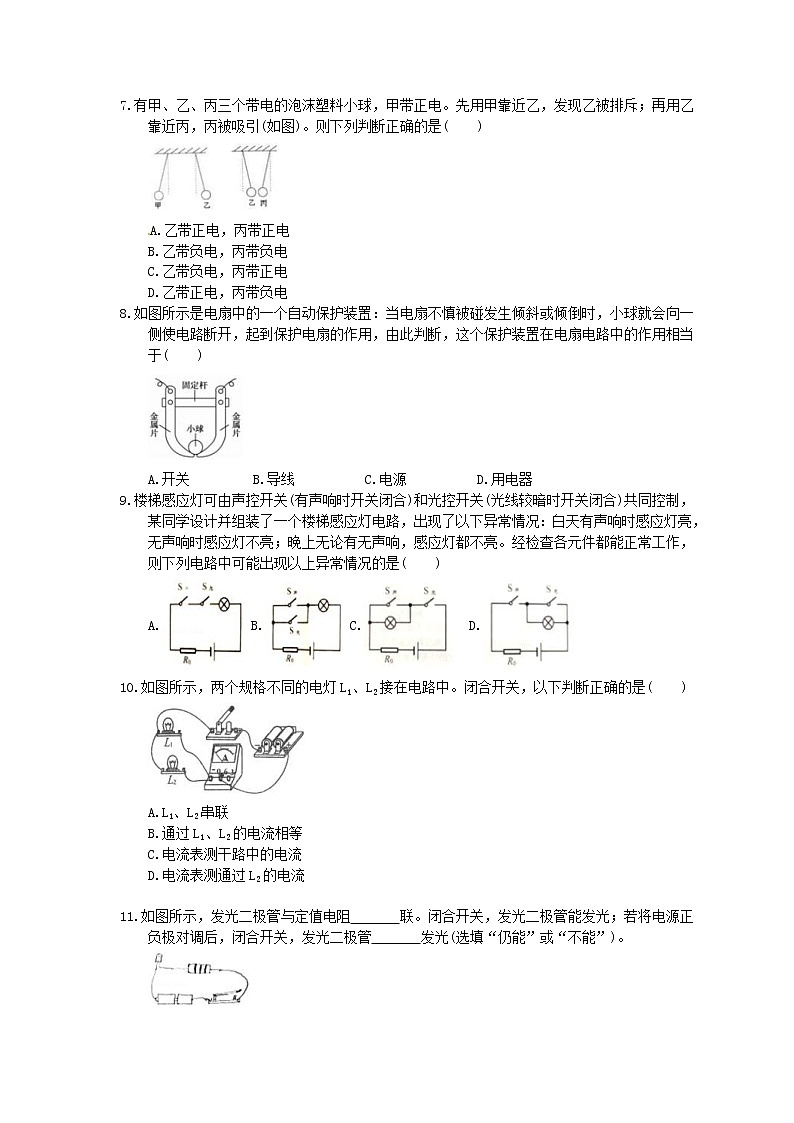

7.有甲、乙、丙三个带电的泡沫塑料小球，甲带正电。先用甲靠近乙，发现乙被排斥；再用乙靠近丙，丙被吸引(如图)。则下列判断正确的是(　　)

A.乙带正电，丙带正电

B.乙带负电，丙带负电

C.乙带负电，丙带正电

D.乙带正电，丙带负电

8.如图所示是电扇中的一个自动保护装置：当电扇不慎被碰发生倾斜或倾倒时，小球就会向一侧使电路断开，起到保护电扇的作用，由此判断，这个保护装置在电扇电路中的作用相当于(　　)

A.开关         B.导线          C.电源          D.用电器

9.楼梯感应灯可由声控开关(有声响时开关闭合)和光控开关(光线较暗时开关闭合)共同控制，某同学设计并组装了一个楼梯感应灯电路，出现了以下异常情况：白天有声响时感应灯亮，无声响时感应灯不亮；晚上无论有无声响，感应灯都不亮。经检查各元件都能正常工作，则下列电路中可能出现以上异常情况的是(　　)

A.               B.               C.                D.

10.如图所示，两个规格不同的电灯L1、L2接在电路中。闭合开关，以下判断正确的是(　　)

A.L1、L2串联

B.通过L1、L2的电流相等

C.电流表测干路中的电流

D.电流表测通过L2的电流

11.如图所示，发光二极管与定值电阻　   　联。闭合开关，发光二极管能发光；若将电源正负极对调后，闭合开关，发光二极管　   　发光(选填“仍能”或“不能”)。

12.如图要使L1和L2组成串联电路，应闭合开关　   　；断开开关　   　；要使L1和L2组成并联，应闭合开关　   　。断开开关　   　若同时闭合开关　   　会发生短路。

13.在如图所示的电路中，不论开关如何切换，电铃和灯泡都能安全使用。若想让灯泡和电铃同时工作，需要闭合开关　   　；若同时闭合S1和S2，可以工作的用电器是　   　。同时闭合S1和S2，另一个用电器发生了　   　(选填“短路”或“断路”)故障。

14.如图甲所示的电路中，L1与L2是　   　联的。开关S闭合后，两灯正常工作，两电流表指针均指在如图乙所示位置，则通过L1的电流为　   　A，通过L2的电流为　   　.

15.在探究串联电路中电压规律时,小张连接了如图甲所示的电路图,开关闭合后,两个灯泡都发光,两块电压表的指针均如图乙所示,则电源电压为　　　　V,灯泡L1两端电压为　　　　V。

16.如图所示,在探究串联电路的电压关系实验时,小明先用电压表测量了电阻R1两端的电压为1 V,然后保持电压表接A点不动,将接B点的那一段导线改接到电路中的C点,电压表示数为3 V。已知R1=5 Ω,则电阻R2两端的电压为　　　V,通过R2的电流为　　A。如果他保持电压表接B点不动,将电压表接A点的那一段导线改接到电路中的C点,这种接法是错误的,理由是　 　。

17.小明和小亮按照课本要求探究并联电路中电流的关系，他们设计的电路如图所示。把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入下表：

(1)过对上面数据的分析，可以得出是：　   　；

(2)测量三次的目的是：　   　，在实验中我们可以采用　   　方法改变电流的大小从而进行三次实验。

18.如图甲所示的电路，当开关S闭合后，两灯都发光。这时两个电流表A1、A2指针所指的位置都如图乙所示。求：

(1)开关闭合时，这是一个　   　电路。

A1、A2分别用　   　、　   　量程，示数分别为　   　A、　   　A。

(2)通过灯L1的电流

(3)通过灯L2的电流。

参考答案

1.答案为：D；

2.答案为：D；

3.答案为：A；

4.答案为：A；

5.答案为：C；

6.答案为：A；

7.答案为：D；

8.答案为：A；

9.答案为：D；

10.答案为：C；

11.答案为：串不能

12.答案为：S1S2、S3S2、S3S1S1、S3

13.答案为：S1电铃短路

14.答案为：并1.840.46

15.答案为：6　4.8

16.答案为：2　0.2　电压表正负接线柱接反

[解析] 由电路图可知,电阻R1和电阻R2串联,电压表V测电阻R1两端的电压U1,然后保持电压表接A点不动,将接B点的那一段导线改接到电路中的C点,电压表测的是电源电压U。则电阻R2两端的电压U2=U-U1=3 V-1 V=2 V,串联电路中电流处处相等,通过R2的电流等于通过R1的电流,即I2=I1===0.2 A。

为了测量电阻R2两端的电压,他想将电压表接A点的那一段导线改接到电路中的C点,而保持电压表接B点的导线不动。这样电流从电压表的负接线柱流入,正接线柱流出,电压表指针反向偏转,所以这种做法错误。

17.答案为：并联电路干路中的电流等于各支路电流之和多次测量使结论具有普遍性、可靠性更换不同规格的小灯泡或更换电压不同的电源等

18.答案为：并联，0～0.6A，0～3A，0.3，1.5；
