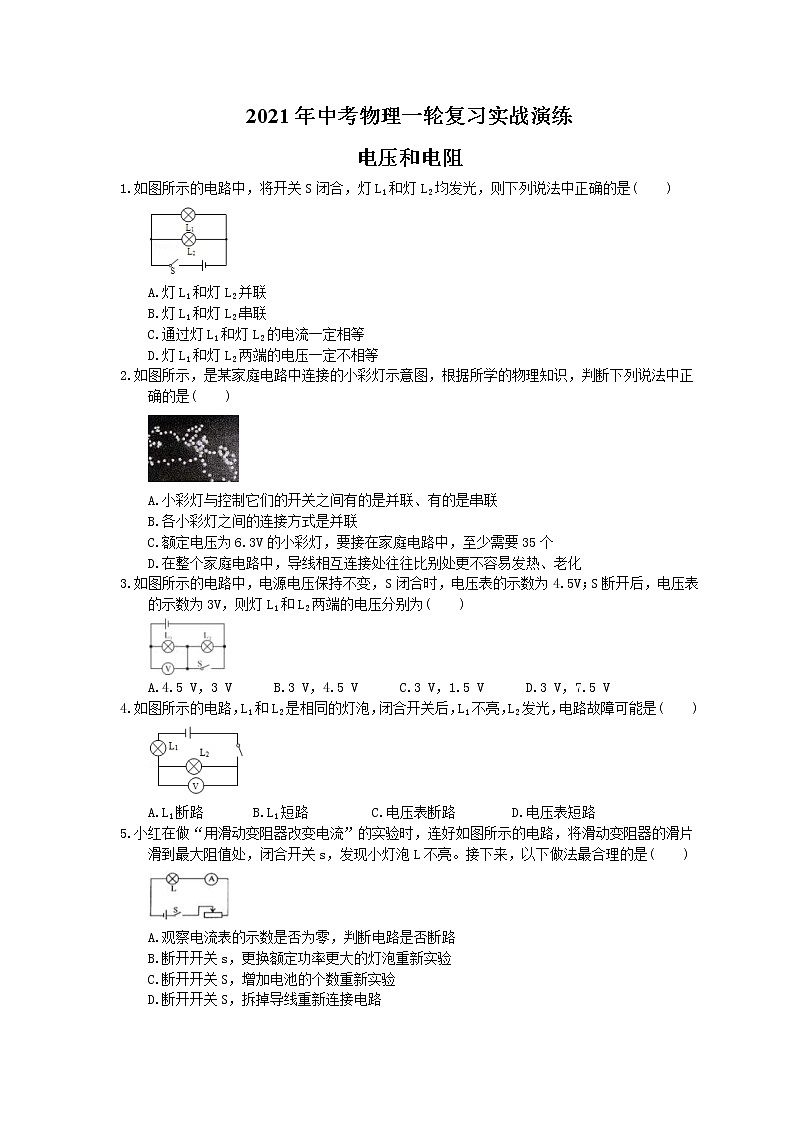

2021年中考物理一轮复习实战演练 电压和电阻（含答案）

2021年中考物理一轮复习实战演练

电压和电阻

1.如图所示的电路中，将开关S闭合，灯L1和灯L2均发光，则下列说法中正确的是(　　)

A.灯L1和灯L2并联

B.灯L1和灯L2串联

C.通过灯L1和灯L2的电流一定相等

D.灯L1和灯L2两端的电压一定不相等

2.如图所示，是某家庭电路中连接的小彩灯示意图，根据所学的物理知识，判断下列说法中正确的是(　　)

A.小彩灯与控制它们的开关之间有的是并联、有的是串联

B.各小彩灯之间的连接方式是并联

C.额定电压为6.3V的小彩灯，要接在家庭电路中，至少需要35个

D.在整个家庭电路中，导线相互连接处往往比别处更不容易发热、老化

3.如图所示的电路中，电源电压保持不变，S闭合时，电压表的示数为4.5V；S断开后，电压表的示数为3V，则灯L1和L2两端的电压分别为(　　)

A.4.5 V，3 V      B.3 V，4.5 V      C.3 V，1.5 V      D.3 V，7.5 V

4.如图所示的电路，L1和L2是相同的灯泡，闭合开关后，L1不亮，L2发光，电路故障可能是(　　)

A.L1断路                     B.L1短路         C.电压表断路                      D.电压表短路

5.小红在做“用滑动变阻器改变电流”的实验时，连好如图所示的电路，将滑动变阻器的滑片滑到最大阻值处，闭合开关s，发现小灯泡L不亮。接下来，以下做法最合理的是(　　)

A.观察电流表的示数是否为零，判断电路是否断路

B.断开开关s，更换额定功率更大的灯泡重新实验

C.断开开关S，增加电池的个数重新实验

D.断开开关S，拆掉导线重新连接电路

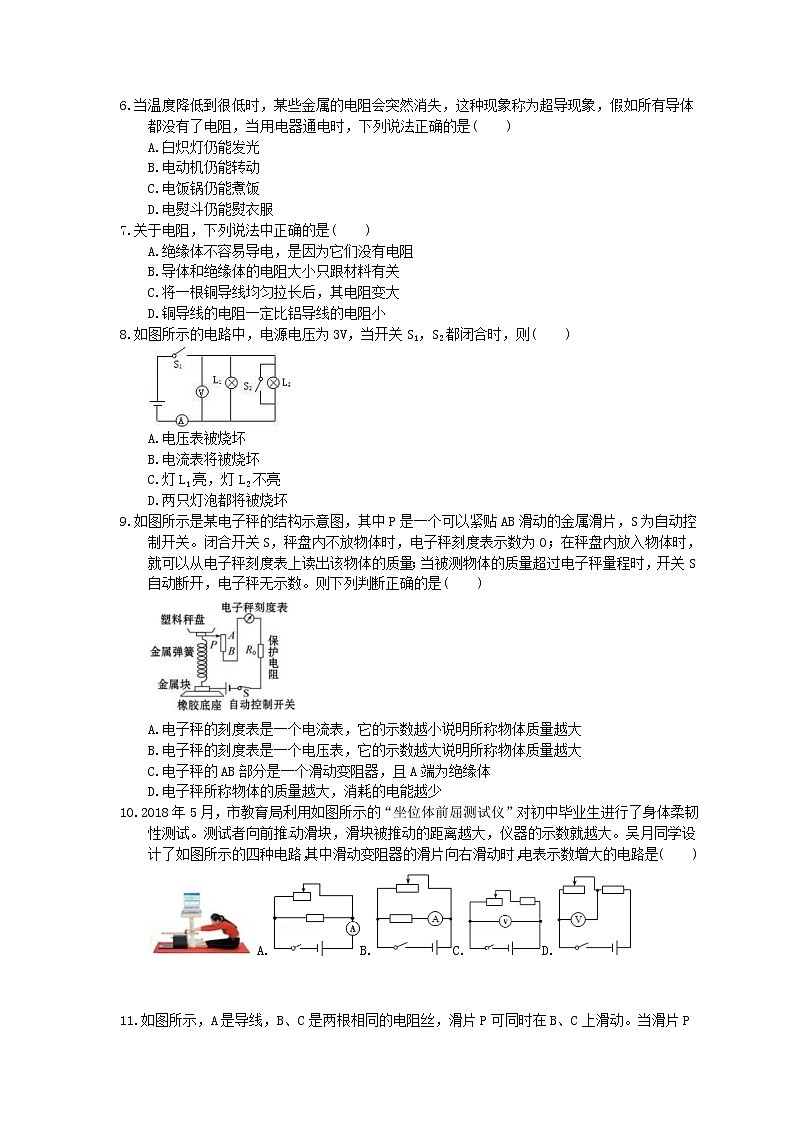

6.当温度降低到很低时，某些金属的电阻会突然消失，这种现象称为超导现象，假如所有导体都没有了电阻，当用电器通电时，下列说法正确的是(　　)

A.白炽灯仍能发光

B.电动机仍能转动

C.电饭锅仍能煮饭

D.电熨斗仍能熨衣服

7.关于电阻，下列说法中正确的是(　　)

A.绝缘体不容易导电，是因为它们没有电阻

B.导体和绝缘体的电阻大小只跟材料有关

C.将一根铜导线均匀拉长后，其电阻变大

D.铜导线的电阻一定比铝导线的电阻小

8.如图所示的电路中，电源电压为3V，当开关S1，S2都闭合时，则(　　)

A.电压表被烧坏

B.电流表将被烧坏

C.灯L1亮，灯L2不亮

D.两只灯泡都将被烧坏

9.如图所示是某电子秤的结构示意图，其中P是一个可以紧贴AB滑动的金属滑片，S为自动控制开关。闭合开关S，秤盘内不放物体时，电子秤刻度表示数为0；在秤盘内放入物体时，就可以从电子秤刻度表上读出该物体的质量；当被测物体的质量超过电子秤量程时，开关S自动断开，电子秤无示数。则下列判断正确的是(　　)

A.电子秤的刻度表是一个电流表，它的示数越小说明所称物体质量越大

B.电子秤的刻度表是一个电压表，它的示数越大说明所称物体质量越大

C.电子秤的AB部分是一个滑动变阻器，且A端为绝缘体

D.电子秤所称物体的质量越大，消耗的电能越少

10.2018年5月，市教育局利用如图所示的“坐位体前屈测试仪”对初中毕业生进行了身体柔韧性测试。测试者向前推动滑块，滑块被推动的距离越大，仪器的示数就越大。吴月同学设计了如图所示的四种电路，其中滑动变阻器的滑片向右滑动时，电表示数增大的电路是(　　)

A.              B.              C.              D.

11.如图所示，A是导线，B、C是两根相同的电阻丝，滑片P可同时在B、C上滑动。当滑片P向左滑动时，为了使通过电流不变，则开关应倒向　   　。

12.如图所示，在烧杯中加入盐水，然后将在电压表上的铜片和锌片插入盐水中，这样就制成了一个电池，观察电压表指针的偏转与接线可知：这个电池的电压是　   　mv，　   　片是它的正极。

13.如图所示电源电压是5V且不变，S闭合后电压表示数为1V，则灯L1两端的电压为　   　V，灯L2两端的电压为　   　V；灯L1、L2的电阻之比是　   　，通过L1、L2的电流之比是　   　。

14.如图是大型电子地磅的电路图。当称重物时，在压力作用下滑片P向下端滑动，变阻器连入电路的电阻　   　，电流表的示数　   　。(选填“变大”“变小”或“不变”).这样把电流对应的重量刻在电流表的刻度盘上，就可以读出被称物体的重量。

15.如图所示的电路图中,要使灯泡L1和L2组成串联电路,应该只闭合开关　　　,若要使灯泡L1和L2组成并联电路,应该只闭合开关　　　。

16.在探究串联电路中电压规律时,小张连接了如图甲所示的电路图,开关闭合后,两个灯泡都发光,两块电压表的指针均如图乙所示,则电源电压为　　　　V,灯泡L1两端电压为　　　　V。

17.某物理兴趣小组的同学为探究导体电阻与导体长度和横截面积之间的关系，设计了如图所示的电路。实验时他们将所选的两种金属丝接入电路1和2的位置，通过比较电压表的示数来比较金属丝电阻的大小。现有几根康铜丝和镍铬合金丝，其规格如表所示：

(1)在探究导体电阻与导体长度之间的关系时，他们将编号为　   　两根金属丝对应接入电路1和2的位置，当发现电压表示数U1小于U2时，可以初步判定：导体电阻与导体长度有关。

(2)在探究过程中，如果将编号为A和C两根金属丝接入电路1和2的位置，则他们想探究的是导体电阻与　   　之间是否有关系。

18.小明做实验时，连按了如图所示的电路，S闭合时，三块电表的示数记录为0.3A、3V、5V，但当时没有记录清楚每个数据对应哪一块电表。请你根据电路和记录的数据，分别计算出L1和L2灯通过的电流和各自两端的电压值。

参考答案

1.答案为：A；

2.答案为：C；

3.答案为：C；

4.答案为：B；

5.答案为：A；

6.答案为：B；

7.答案为：C；

8.答案为：B；

9.答案为：C；

10.答案为：D；

11.答案为：B或C

12.答案为：300铜

13.答案为：4；14：11：1

14.答案为：变小变大

15.答案为：S2　S1、S3

[解析] 要使灯泡L1和L2组成串联电路,电流应从电源正极出发后依次经过两盏灯泡,所以应只闭合开关S2,断开开关S1、S3。若要使灯泡L1和L2组成并联电路,电流应从电源正极出发后分别流入两盏灯泡,最后汇合流回电源的负极,所以应闭合开关S1、S3,断开开关S2。

16.答案为：6　4.8

17.答案为：A、B横截面积

18.答案为：由电路图可知，L1与L2串联，电流表测电路中电流，

由串联电路中电流处处相等可知：I1=I2=IA=0.3A；

电压表V1测总电压，V2测L1两端电压，

由串联电路中总电压等于各用电器两端电压之和，由此可知，总电压U=5V，

L1两端电压：U1=3V，所以L2两端电压：U2=U﹣U1=5V﹣3V=2V。
