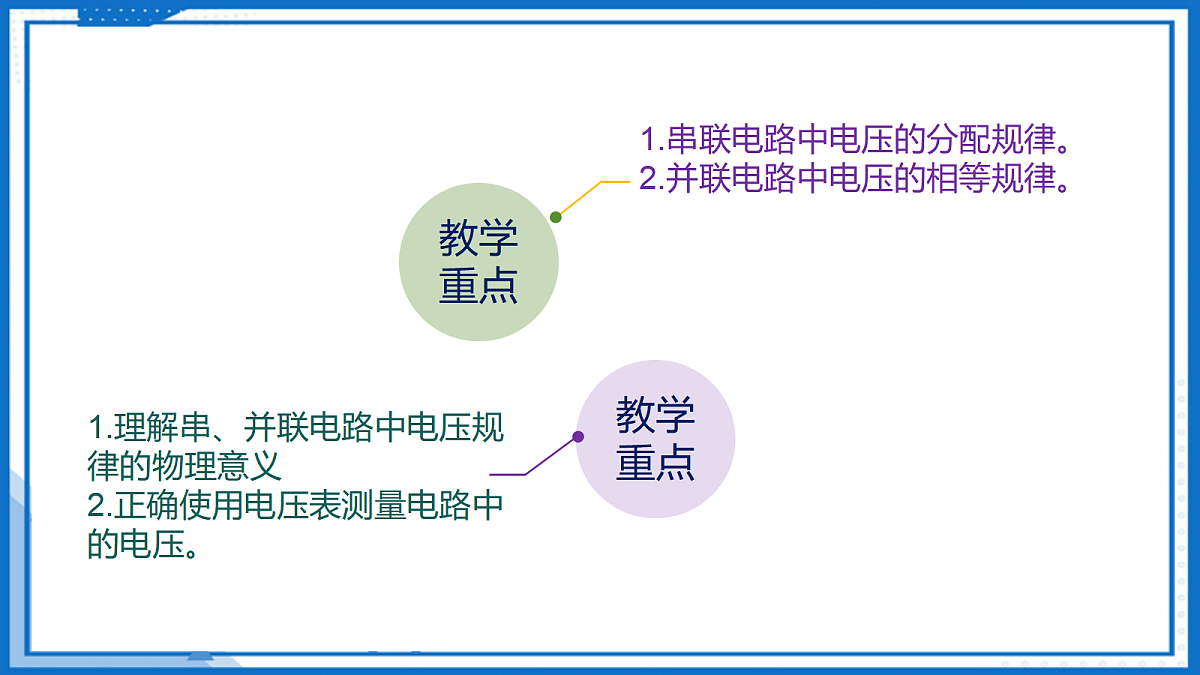

1.串联电路中电压的分配规律。2.并联电路中电压的相等规律。
1.理解串、并联电路中电压规律的物理意义2.正确使用电压表测量电路中的电压。
你还记得串并联电路各自的特点吗？电流处处相等的是串联，那电压关系又是怎样得呢？

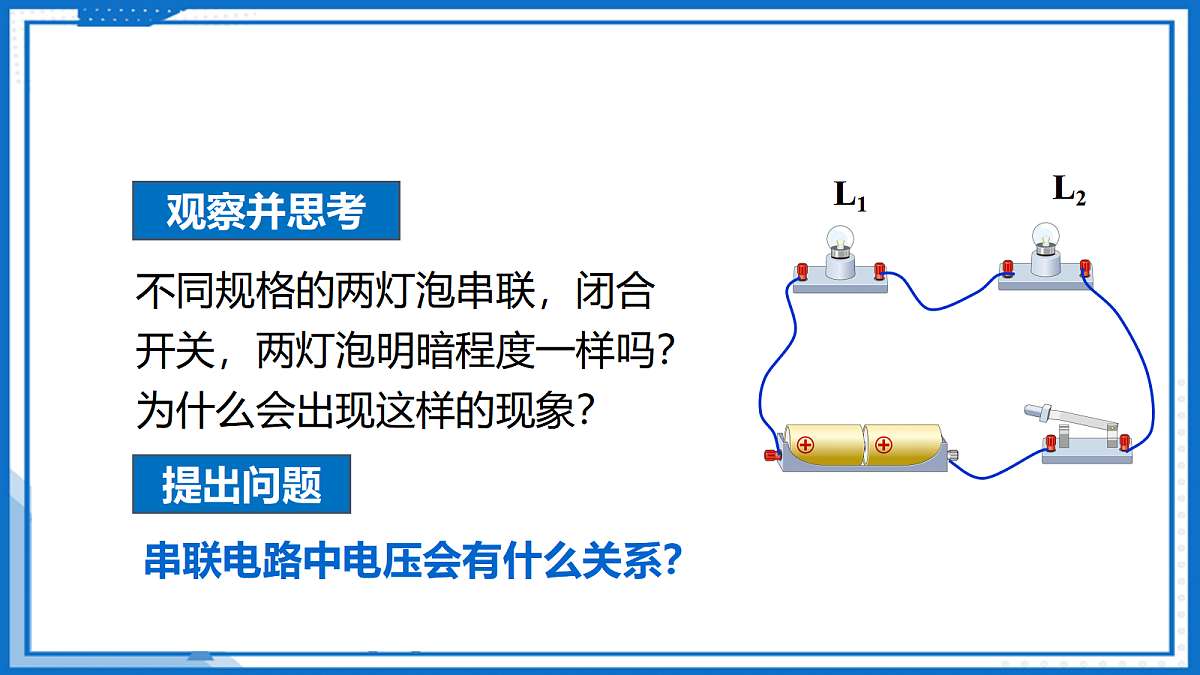

串联电路中电压会有什么关系？
不同规格的两灯泡串联，闭合开关，两灯泡明暗程度一样吗？为什么会出现这样的现象？
知识点一 串联电路的电压规律

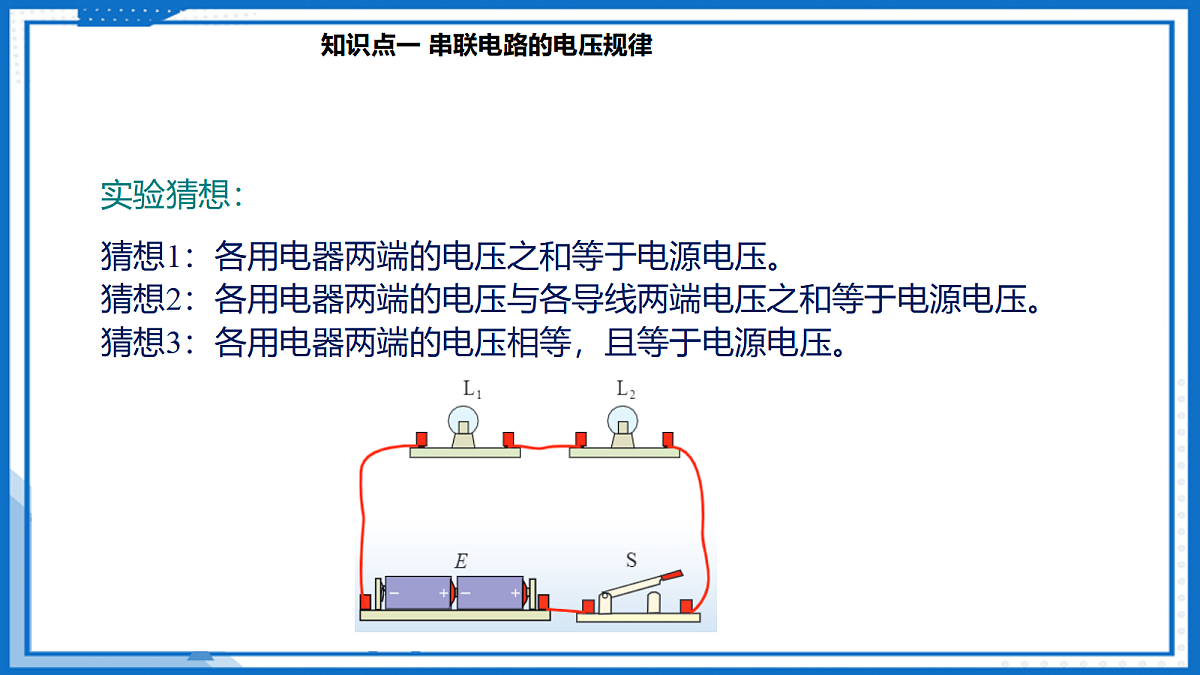

猜想1：各用电器两端的电压之和等于电源电压。猜想2：各用电器两端的电压与各导线两端电压之和等于电源电压。猜想3：各用电器两端的电压相等，且等于电源电压。

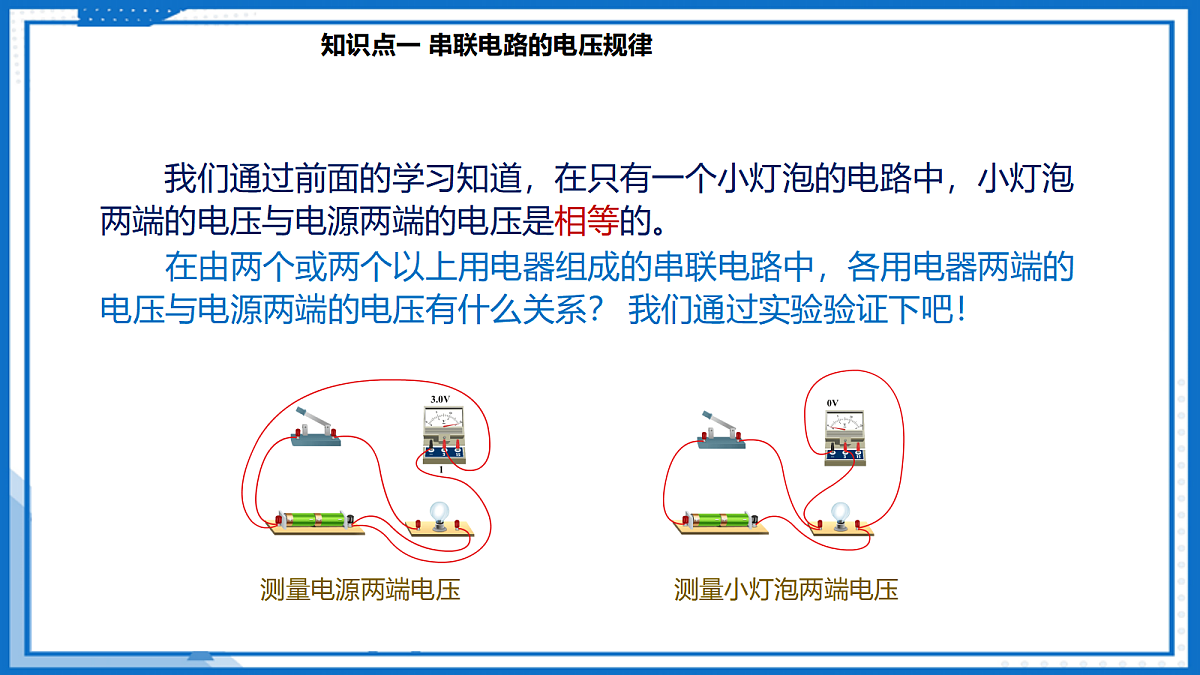

　　我们通过前面的学习知道，在只有一个小灯泡的电路中，小灯泡两端的电压与电源两端的电压是相等的。
　　在由两个或两个以上用电器组成的串联电路中，各用电器两端的电压与电源两端的电压有什么关系？ 我们通过实验验证下吧！

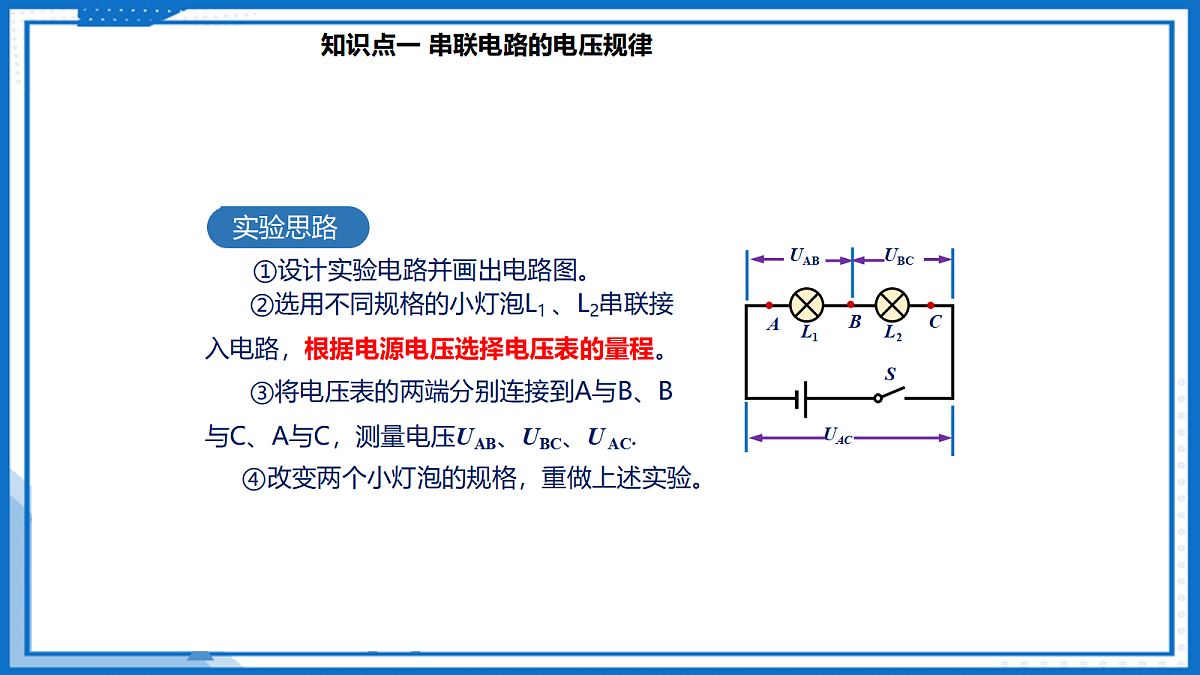

①设计实验电路并画出电路图。
②选用不同规格的小灯泡L1 、L2串联接入电路，根据电源电压选择电压表的量程。
④改变两个小灯泡的规格，重做上述实验。
③将电压表的两端分别连接到A与B、B与C、A与C，测量电压UAB、UBC、U AC.
①根据电路图连接电路，闭合开关S，测出AB两点间（即L1两端）的电压UAB并记录；
②根据电路图连接电路，闭合开关S，测出BC两点间（即L2两端）的电压UBC并记录；
③根据电路图连接电路，闭合开关S，测出AC两点的电压（电源两端电压）UAC并记录；
UAC=UAB+UBC
实验数据记录
分析实验数据，得出实验结论
进一步的实验结果表明：在由两个小灯泡组成的串联电路中，电源两端的电压等于各小灯泡两端的电压之和。这个结论也适用于由多个小灯泡组成的串联电路。
串联电路中的电压关系：
U=U1+U2+U3+… +Un
1.实验前检查电压表的指针是否指在零刻度线处。若不指，要进行调零。
2.连接电路时，开关应断开。
3.电路连接后，先检查电路连接是否正确，确认无误后进行试触。
4.正确选择电压表的测量范围，电流要从电压表“+”接线柱流入，从“-”接线柱流出。
5.每次测量后先断开开关，再改接电路。
知识点二 并联电路的电压规律
【实验】探究并联电路中各处电压的关系
采用规格相同或者规格不同的两个灯泡并联，分别测出电路AB、CD、EF之间的电压，并将实验数据记录在表格中。
①测灯L1两端的电压U1并记录；
②测灯L2两端的电压U2并记录；
③测电源两端电压U并记录。
实验数据记录
进一步的实验结果表明：并联电路中两个支路上小灯泡两端的电压与电源两端的电压相等。这一结论也适用于由多个小灯泡组成的并联电路。
知识点三 并联电路的电流 电压规律比较
电流处处相等 I＝I1＝I2
干路电流等于各支路的电流之和 I＝I1+I2
电源两端电压等于各用电器两端电压之和 U=U1+U2
电源两端电压与各支路用电器两端电压相等 U=U1=U2
串联电路和并联电路中电流、电压的比较
1.（2025•广安区校级二模）如图所示，几只水果提供的电力足以点亮一排发光二极管。关于这个电路说法正确的是（　　）A．水果电池工作时将电能转化为化学能B．多个水果串联是为了增加电路的电压C．二极管同时发光说明它们一定是串联D．水果串联后各水果两端电压一定相等
解：A、水果电池是将化学能转化为电能，故A错误；B、将多个水果电池串联起来，得到的电压是每个水果电池的电压之和，可以提高电压，故B正确；C、虽然串联是使多个二极管同时发光的一种方法，但它们也可以是并联的，并联的二极管也可以同时发光，只要每个二极管的两端都连接到电源的正负极上，故C错误；D、水果串联后各水果两端电压不一定相等，故D错误。故选：B。
点评：本题借助水果电池考查电压的作用、电源及能量的转化和串并联电路的特点，知识点较多，属于中等题。
2.（2023秋•岳池县期中）教室内的两盏日光灯都在正常工作，其中一盏灯L1很亮，另一盏灯L2很暗，则灯L1、L2两端的电压U1、U2的关系为（　　）A．U1＞U2　　　　　　B．U1=U2C．U1＜U2　　　　　　D．无法确定
解：因为家庭电路中各用电器并联连接，所以教室内的两盏照明灯两端的电压相等，即U1=U2。故选：B。
点评：本题考查并联电路中电压的规律，关键是明确家庭电路中各用电器的连接方式。
3. （2023秋•自流井区校级期中）如图所示电路中，电源电压不变，当开关S断开时，V1的示数为5V，V2的示数为8V；当开关S闭合时，V1的示数为10V，V2的示数为6V。当开关S闭合时，L2两端的电压为____V，当开关S断开时，L2两端的电压____V。
解：（1）当开关S闭合时，灯泡L3被短路了，电压表V1测的是L1、L2两端的总电压，也是电源电压，电压表V2测的是L1两端的总电压，所以U总=10V，U1=6V，U2=U总-U1=10V-6V=4V。（2）当开关S断开时，电流经过L3、L2、L1，电压表V1测的是L1、L2两端的总电压，电压表V2测的是L1、L3两端的总电压，所以U1+U2=5V，U1+U3=8V；当开关S断开时，L2两端的电压为U2=U总-（U1+U3）=10V-8V=2V答：（1）当开关S闭合时，L2两端的电压为4V；（2）当开关S断开时，L2两端的电压为2V。
点评：本题主要考查电路的识别和串联电路电压规律的题目，属于动态电路的题型，难度中等。
4.（2023秋•青羊区校级期中）如图所示的电路中，电压表示数为4.5V。A1、A2两表示数分别为1.2A、0.9A，通过L2的电流为____A，L1两端电压为____V。​
解：电路的等效电路图如图所示：由图可知，两灯泡并联，电压表测量L1两端电压，即L1两端电压为4.5V；又因为电流表A2测L1的电流，所以通过L1的电流等于电流表A2的示数，即0.9A；由于并联电路干路电流等于各支路电流之和，因此通过L2的电流为1.2A-0.9A=0.3A。故答案为：0.3；4.5。
点评：本题考查了串并联电路的识别和电压表电流表的正确使用，以及并联电路电流电压的特点，是一道基础题。
串、并联电路中电压的规律
串联电路中电源两端电压等于各用电器两端电压之和U=U1+U2
串联电池组两端的电压等于每节电池两端电压之和
并联电路中电源两端电压与各支路用电器两端电压相等U=U1=U2
1.基础性作业：教材课后习题第1、2、3、4、5、6、7题，巩固串、并联电路电压规律的基础知识和应用。
2.拓展性作业： 让学生设计一个包含串联和并联部分的复杂电路，用电压表测量各部分电压，验证所学规律，并思考如何利用这些规律解决电路故障问题，写一篇简短的实验报告。
