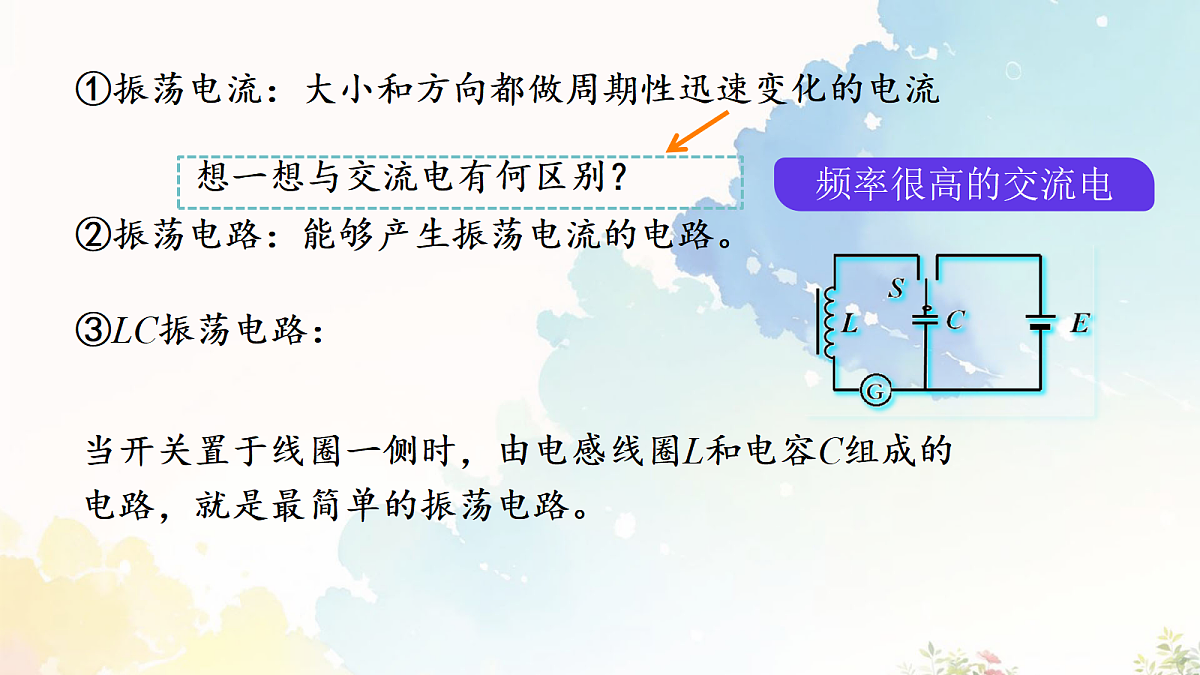

①振荡电流：大小和方向都做周期性迅速变化的电流
②振荡电路：能够产生振荡电流的电路。
当开关置于线圈一侧时，由电感线圈L和电容C组成的电路，就是最简单的振荡电路。

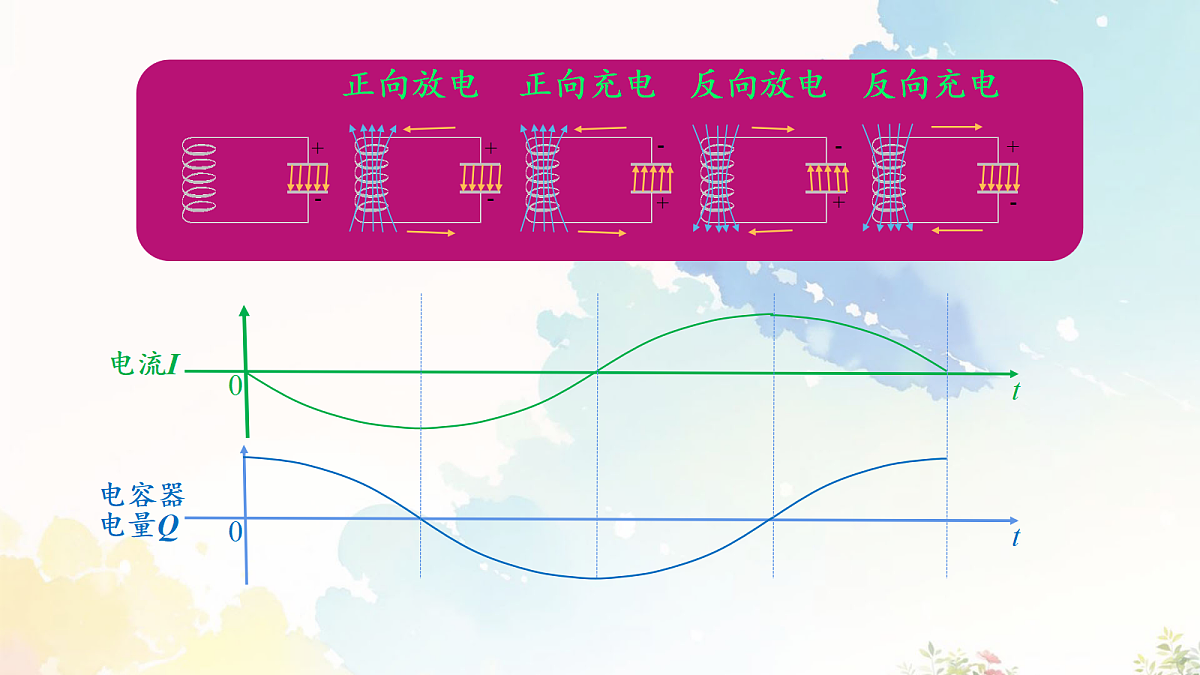

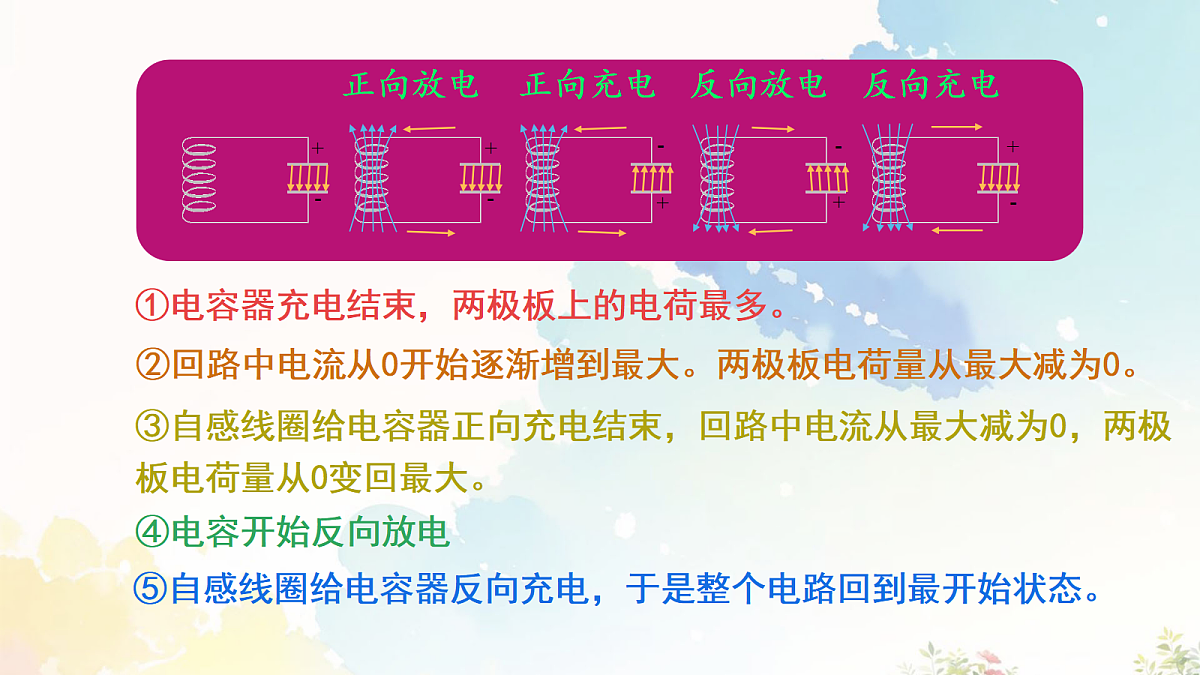

①电容器充电结束，两极板上的电荷最多。
②回路中电流从0开始逐渐增到最大。两极板电荷量从最大减为0。
③自感线圈给电容器正向充电结束，回路中电流从最大减为0，两极板电荷量从0变回最大。
⑤自感线圈给电容器反向充电，于是整个电路回到最开始状态。

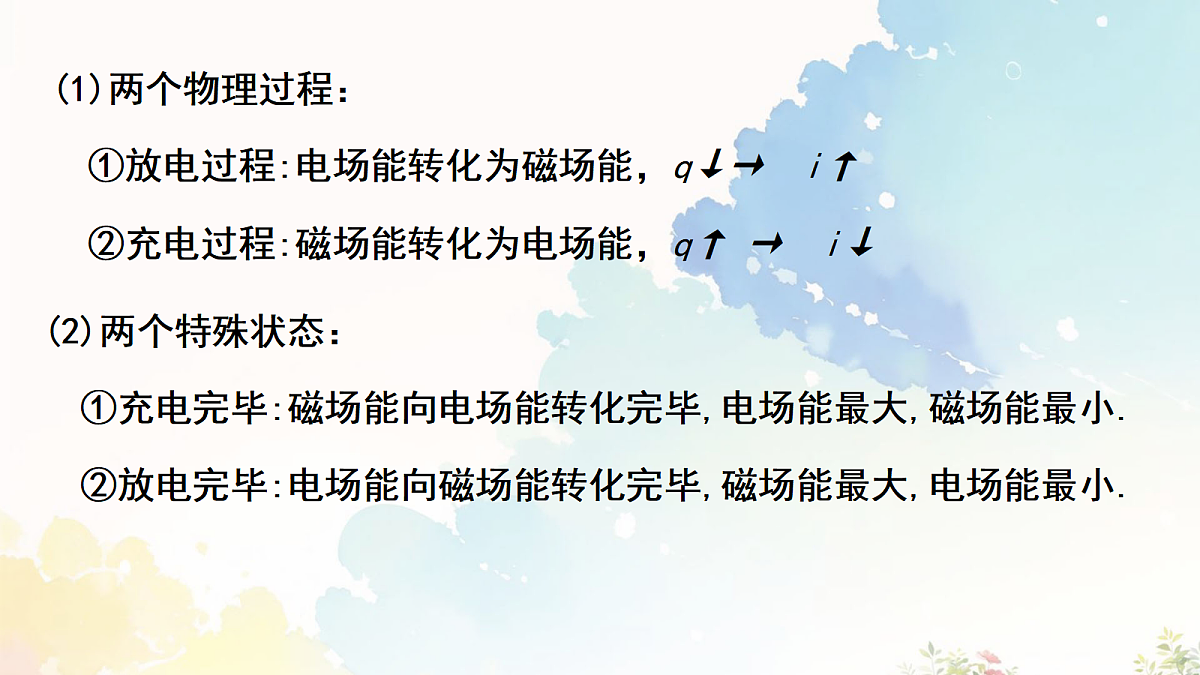

①放电过程:电场能转化为磁场能，q↓→ i↑
②充电过程:磁场能转化为电场能，q↑ → i↓
①充电完毕:磁场能向电场能转化完毕,电场能最大,磁场能最小.
②放电完毕:电场能向磁场能转化完毕,磁场能最大,电场能最小.
能量损耗电阻 产热 内能以电磁波的形式辐射出去
由电源通过电子器件为LC电路补充
理论分析表明，LC 电路的周期 T 与电感 L 、电容 C 的关系是
①式中各物理量T、L、C、f 的单位分别是s、H、F、Hz 。
L：线圈的大小、形状、匝数、铁芯。
注意：①在一个周期内，振荡电流的方向改变两次； ②电场能（或磁场能）完成两次周期性变化。
