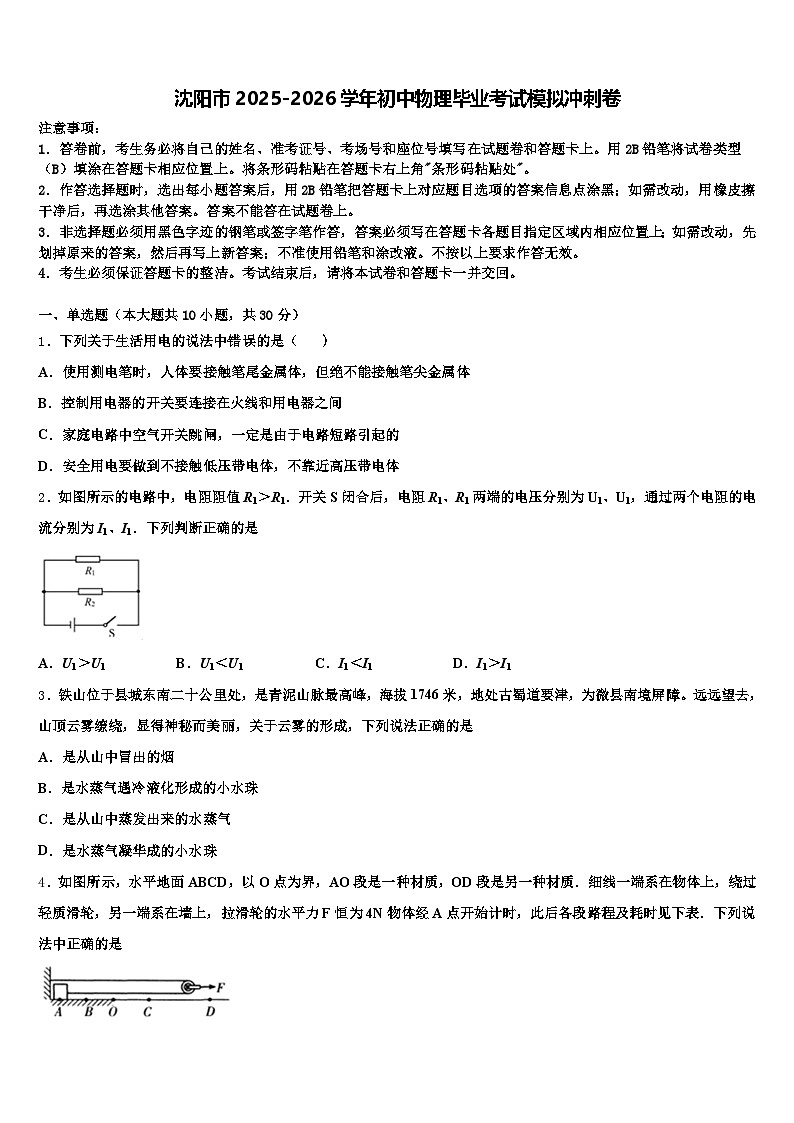

沈阳市2025-2026学年初中物理毕业考试模拟冲刺卷（含答案解析）

这是一份沈阳市2025-2026学年初中物理毕业考试模拟冲刺卷（含答案解析），共19页。试卷主要包含了考生必须保证答题卡的整洁，我国计划在年实现首次载人登月等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单选题（本大题共10小题，共30分）
1．下列关于生活用电的说法中错误的是（ ）
A．使用测电笔时，人体要接触笔尾金属体，但绝不能接触笔尖金属体
B．控制用电器的开关要连接在火线和用电器之间
C．家庭电路中空气开关跳闸，一定是由于电路短路引起的
D．安全用电要做到不接触低压带电体，不靠近高压带电体
2．如图所示的电路中，电阻阻值R1＞R1．开关S闭合后，电阻R1、R1两端的电压分别为U1、U1，通过两个电阻的电流分别为I1、I1．下列判断正确的是
A．U1＞U1B．U1＜U1C．I1＜I1D．I1＞I1
3．铁山位于县城东南二十公里处，是青泥山脉最高峰，海拔1746米，地处古蜀道要津，为微县南境屏障。远远望去，山顶云雾缭绕，显得神秘而美丽，关于云雾的形成，下列说法正确的是
A．是从山中冒出的烟
B．是水蒸气遇冷液化形成的小水珠
C．是从山中蒸发出来的水蒸气
D．是水蒸气凝华成的小水珠

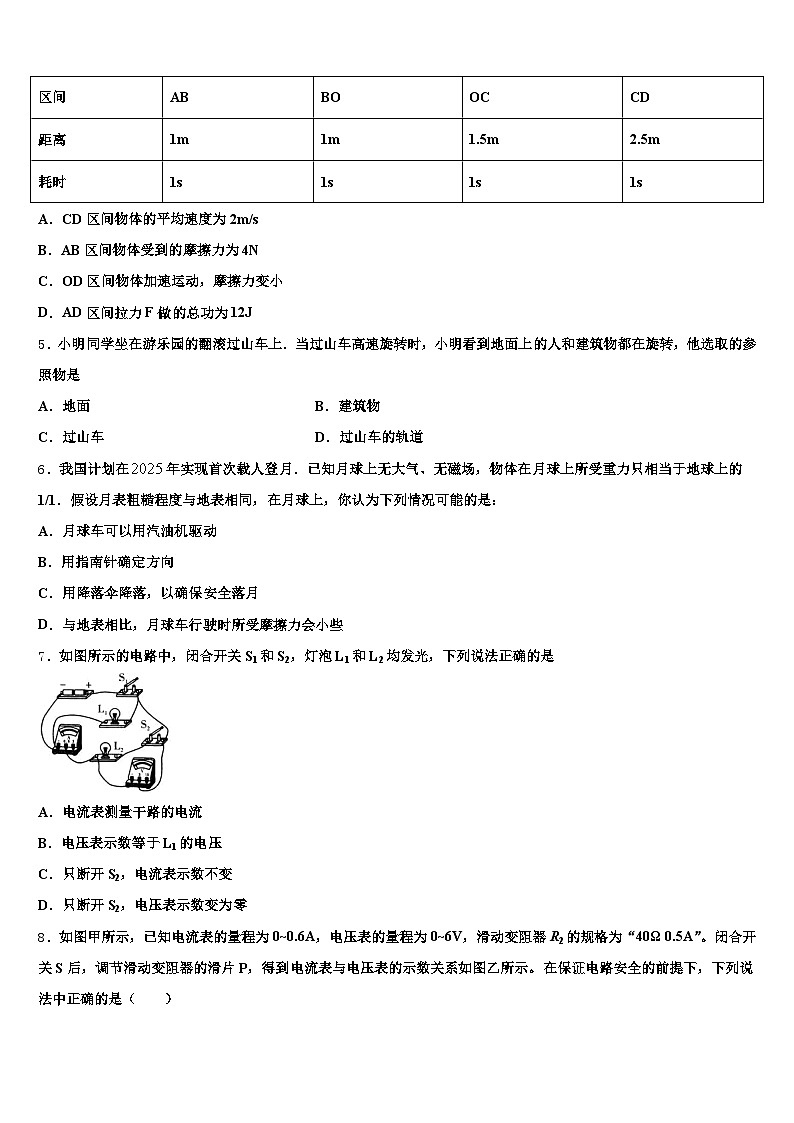

4．如图所示，水平地面ABCD，以O点为界，AO段是一种材质，OD段是另一种材质．细线一端系在物体上，绕过轻质滑轮，另一端系在墙上，拉滑轮的水平力F恒为4N物体经A点开始计时，此后各段路程及耗时见下表．下列说法中正确的是
A．CD区间物体的平均速度为2m/s
B．AB区间物体受到的摩擦力为4N
C．OD区间物体加速运动，摩擦力变小
D．AD区间拉力F做的总功为12J
5．小明同学坐在游乐园的翻滚过山车上．当过山车高速旋转时，小明看到地面上的人和建筑物都在旋转，他选取的参照物是
A．地面B．建筑物
C．过山车D．过山车的轨道
6．我国计划在年实现首次载人登月．已知月球上无大气、无磁场，物体在月球上所受重力只相当于地球上的1/1．假设月表粗糙程度与地表相同，在月球上，你认为下列情况可能的是：
A．月球车可以用汽油机驱动
B．用指南针确定方向
C．用降落伞降落，以确保安全落月
D．与地表相比，月球车行驶时所受摩擦力会小些
7．如图所示的电路中，闭合开关S1和S2，灯泡L1和L2均发光，下列说法正确的是
A．电流表测量干路的电流
B．电压表示数等于L1的电压
C．只断开S2，电流表示数不变
D．只断开S2，电压表示数变为零

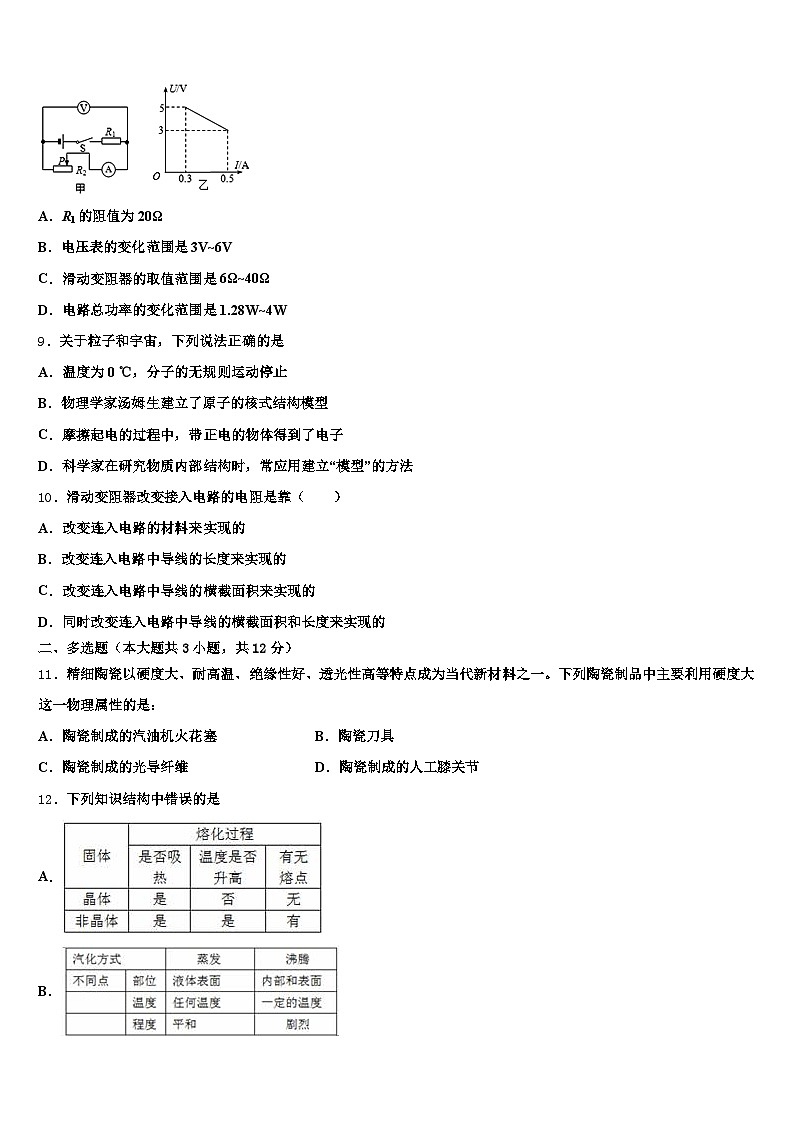

8．如图甲所示，已知电流表的量程为0~0.6A，电压表的量程为0~6V，滑动变阻器R2的规格为“40Ω 0.5A”。闭合开关S后，调节滑动变阻器的滑片P，得到电流表与电压表的示数关系如图乙所示。在保证电路安全的前提下，下列说法中正确的是（ ）
A．R1的阻值为20Ω
B．电压表的变化范围是3V~6V
C．滑动变阻器的取值范围是6Ω~40Ω
D．电路总功率的变化范围是1.28W~4W
9．关于粒子和宇宙，下列说法正确的是
A．温度为0 ℃，分子的无规则运动停止
B．物理学家汤姆生建立了原子的核式结构模型
C．摩擦起电的过程中，带正电的物体得到了电子
D．科学家在研究物质内部结构时，常应用建立“模型”的方法
10．滑动变阻器改变接入电路的电阻是靠（ ）
A．改变连入电路的材料来实现的
B．改变连入电路中导线的长度来实现的
C．改变连入电路中导线的横截面积来实现的
D．同时改变连入电路中导线的横截面积和长度来实现的
二、多选题（本大题共3小题，共12分）
11．精细陶瓷以硬度大、耐高温、绝缘性好、透光性高等特点成为当代新材料之一。下列陶瓷制品中主要利用硬度大这一物理属性的是：
A．陶瓷制成的汽油机火花塞B．陶瓷刀具
C．陶瓷制成的光导纤维D．陶瓷制成的人工膝关节
12．下列知识结构中错误的是
A．
B．
C．
D．
13．为了减弱噪声，下列措施可行的是（ ）
A．将噪声大的机器换成噪声小的机器
B．在马路两旁植树造林
C．在耳孔中塞入棉花
D．关闭所有声源
三、填空题（本大题共5小题，共10分）
14．如图所示，当电源电压为4V时，电压表的示数为1V；当电源电压增加到12V时，电流表的示数为1A．则电阻R1=_______Ω，R2=_______Ω．
15．如图A所示，电源电压是３V，灯Ｌ与定值电阻Ｒ并联．图B是灯Ｌ和电阻Ｒ的电流随电压变化关系的图象，从图象看_________是灯Ｌ的图象（填“甲”或“乙”），电阻Ｒ的阻值是_________Ω．当灯两端的电压为２V时电路消耗的总功率为_________W．
16．家用空调的功率远大于冰箱，空调插头线比冰箱_______（选填“粗”或“细”）；关掉空调，冰箱仍在工作，则空调与冰箱是_______联的。空调标有“能效比”EER的值为3.4，查阅资料得知：能效比指空调制冷量与制冷时消耗的电功率之比，则制冷时消耗电功率为1000W的空调，制冷量为_______W。
17．如图所示，电源电压不变，R1 为定值电阻，R2 为滑动变阻器（a、b 为其两端点），当滑片 P 在 b 点时，电流表示数为 0.1A，R2 消耗的功率为 1W；当滑片 P 移动至某一位置时，电流 表示数为 0.3A，R2 消耗的功率为 1.8W.则：R2 的最大阻值为__Ω．则当滑片 P 从 a 移到 b 的过程中：电压表示数变化了___V，R1 消耗的电功率变化了__W，电路消耗的总功率变 化了 __W．
18．标有“6V 1.5W”的小灯泡，通过它的电流随随两端电压变化的关系如图所示，若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻及实际功率约为_______Ω、_______W．
四、计算题（本大题共3小题，共29分）
19．如图所示，电源电压保持不变。将滑动变阻器滑片P置于c点时，ac部分的阻值是最大阻值的1/3，此时电压表的示数为6V，小灯泡消耗的功率为12W．当滑片P置于b端时电压表示数为9V．求：
（1）小灯泡的阻值与滑动变阻器最大阻值之比；
（2）电源电压；
（3）小灯泡的阻值。
20．图甲是芳芳家某型号电热加湿器的原理图,下表丙为其部分技术参数．R1、R2为发热电阻,不考虑温度对电阻的影响,且R2=3R1,S为旋转型开关,1、2、3,4为触点,，通过旋转开关S可实现“关”“低档”高档”之间的切换（低档为小功率加热，高档为大功率加热）
（1）求加湿器处于低档位置时的发热功率;
（2）某次使用加温器工作时,加湿器注水仓中加注冷水已达到最大注水量．如图乙所示是该次使用加湿器工作30min的图象,请计算加湿器在高档正常工作时消耗的电能．如果电阻R1在此次高档加热时产生的热量全部被水吸收,可以使注水仓中冷水的温度升高多少℃?[计算结果保留整数,水的比热容为4.2×10３J/（kg·℃]
（3）一天,芳芳断开家中其他所有用电器,只接通加湿器在低加热,发现家中如图丁所的电能表的转盘在5min内转了27圈,求此时电阻R１的实际加热功率是多少?
21．1019年3月30日，四川省凉山彝族自治州木里县境内发生森林火灾。在此次扑火行动中，由于受风力风向突变影响，突发林火燃然，30名扑火人员英勇牺牲。为应对严重森林火灾，我国正在自主研制的大型水两栖飞机ˇ鲲龙“AG600，如图所示。该飞机蓄满水后总质量53.5t静止在地面上时与地面的接触面积约为0.615m1．在某次灭火测试中，飞机盘悬在火场上方100m处，将所蓄水分次投下，每次投水150kg用时15s到达地面：在水面滑行测试中，飞机在水平面上以10m/s的速度沿直线匀速滑行了60s，若飞机发动机牵引力的总功率始终保持1.5×106W（ρ水＝1.0×103kg/m3，g＝10N/kg）求：
飞机蓄满水静止在地面上时，它对地面产生的压强；飞机蓄满水静止在水面上时排开水的体积；飞机每次投下的水在下落过程中重力做功的平均功率；飞机在水面沿直线匀速滑行时，飞机所受的牵引力。
五、作图题（本大题共2小题，共4分）
22．图甲是家庭中常用的一种插线板.小文同学在使用中发现：开关断开时指示灯不亮，插孔不能供电；开关闭合时指示灯亮，插孔能供电；如果指示灯损坏，开关闭合时插孔也能供电.根据以上描述，请在图乙中用笔画线代替导线完成电路连接.
（______）
23．声、光控路灯的工作过程是：无光有声灯才亮；有光无声、有光有声、无光无声灯都不亮，能实现上述自动控制功能达到节能的目的，是因为电路中有一个声敏和一个光敏的自动装置，实际上它们就相当于两个开关，请在图中用规定的电路图符号连接成符合要求的电路图
六、实验探究题（本大题共3小题，共15分）
24．在做“研究平面镜成像特点”的实验时
（1）李明在玻璃板的前面放一支的蜡烛A,还要在玻璃板的后面放一支没有点燃的相同的蜡烛B,这是为了______________________。
（2）在寻找蜡烛像的位置时，眼睛应该在蜡烛______（填“A”或“B”）这一侧观察。李明无论怎样调节后面的蜡烛，都不能与蜡烛的像重合，请你推测可能的原因_______________。
（3）在白天照镜子的时候，为了更清楚的看清楚自己的脸，应该镜子面对窗户还是脸面对窗户？______。
25．在“测定小灯泡电功率”的实验中，实验室提供的滑动变阻器有
A：“5Ω 3A”，B：“20Ω 2A”，C：“50Ω 1.5A”三种，小灯泡上标有“2.2V”字样，电源电压为6伏不变．
某同学连接的电路如图A所示，有一根导线尚未连接，请用笔线代替导线连接，使滑动变阻器连入电路中电阻值最大．该同学正确连接好电路，闭合开关，移动滑动变阻器的滑片到中点位置时，小灯恰好正常发光．此时电流表示数如图B所示，则小灯正常发光的电流为_____安，滑动变阻器选用的是_____（选填字母），小灯的额定功率为_____瓦．小华同学也做实验，请你跟随小华边实验边思考，逐一回答下面的几个问题．
请在图C方框内画出该实验电路图．
小华刚连接完最后一根导线，立即看到灯泡发出明亮的光．在一旁观察的小雨一惊，提醒小华实验中有问题．小华想，我的实验连线没有出问题啊！请你帮助小华找出实验中两个操作不当之处：①_____；②_____．做完实验后，小华将“测量小灯泡的功率”实验与以前做过的“伏安法测量小灯泡电阻”的实验进行比较，发现这两个实验有许多相似的地方，也有不同之处．请你写出一个不同之处：_____．
26．某实验小组要用“伏安法”测量一个用电器L的额定功率（额定电压为10V、额定功率在之间），实验室有下列器材可供选用：
电源：（电压为3V）；（电压为15V）
电流表：（量程）；（量程）
电压表：（量程为）；（量程为）
滑动变阻器：（阻值范围）；（阻值范围）
开关一个，导线若干
为使测量尽可能准确、方便，请回答：滑动变阻器应该选择_____（填“”或“”）.若提供的电流表都坏了，但又找到一个阻值合适的定值电阻，开关若干，请你：（要求电路不可重组）
①画出实验电路图；
②写出实验步骤及所需测量的物理量_____；
③写出额定功率的表达式_____（用已知量和测量量表示）.
参考答案
一、单选题（本大题共10小题，共30分）
1、C
【解析】
用测电笔时，手必须要接触笔尾金属体，这样才能使测电笔发挥作用，但绝不能接触笔尖金属体，故A正确；家庭电路的开关应该装在火线上，这样可防止断开开关后用电器仍带电，故B正确；家庭电路中空气开关跳闸，是电路电流过大造成的，电流过大的原因是：一是短路；二是用电器的总功率过大，故C错误；不接触低压带电体，不靠近高压带电体，符合安全用电原则，故D正确，故选C．
点睛：本题考查的是安全用电知识、触电的应急措施的了解与掌握，可以加强用电安全意识，有利于自我保护．
2、C
【解析】
由图可知，电阻R1、R1并联在电路中，
AB．并联电路中各支路电压与电源电压相等，即U1＝U1＝U，故AB错误；
CD．由题知，R1＞R1，电压相等，由I＝可知I1＜I1，故D错误，C正确。
3、B
【解析】
雾是液态小水滴，由于山顶的温度较低，水蒸气遇冷液化成小水滴，浮在空气中，形成雾，故ACD错误，B正确。
4、D
【解析】
A．由表中数据知，CD段的路程为2.5m，运动时间为1s，则CD段的平均速度为v＝＝＝2.5m/s；故A错误；
B．由表格可知，在AO区间物体做匀速直线运动，物体在水平方向上受到的滑动摩擦力和绳子对物体的拉力是一大平衡力，二者大小相等，根据动滑轮的工作特点，绳子的拉力为拉滑轮的水平力F的一半，即2N，故B错误；
C．由表格可知，OD区间物体加速运动，但由于此区间的物体对地面的压力不变，接触面的粗糙程度不变，所以，滑动摩擦力的大小不变，故C错误；
D．AD区间，拉力F恒为4N，拉力F通过的路程为物体通过的路程的一半，即s＝＝3m，拉力F做的功W＝Fs＝4N×3m＝12J；故D正确．
5、C
【解析】
在判断物体的运动情况时，要先选取一个标准作为参照物，参照物不同，研究对象的运动情况一般也不同．
【详解】
小明坐在翻滚的过山车里，以过山车为参照物，地面上的建筑物、地面上的人与过山车之间的位置不断发生变化，建筑物和地面上的人是不断运动的，所以他会看到地面上的建筑物和人在旋转，故C符合题意，ABD不符合题意．
故选C．
6、D
【解析】
A．月球上无大气，汽油不能燃烧，汽油机不能工作，故Ａ错误．
B．月球上没有磁场，则指南针不能确定方向，故B错误．
C．月球上无大气，降落伞下落时不受空气阻力，速度越来越快，则不能安全降落，故C错误．
D．由题知，物体在月球上所受重力只相当于地球上的；所以，月球车在在月球表面行驶时，对地面的压力变小，则受到的摩擦力变小，故D正确．
7、B
【解析】
A．由图知，闭合开关S1和S2，灯泡L1和L2并联，电流表与L2串联，测量通过L2的电流．故A错误；
B．电压表并联在灯泡L2两端，所以测量L2两端电压．由于并联电路两端电压相同，所以电压表示数等于灯泡L1两端电压．故B正确；
C．由于电流表、灯泡L2、开关S2共同组成一个通路，所以断开S2，L2是断路状态，所以电流表示数为1．故C错误；
D．断开S2，电压表仍然并联在电源两端，而电源电压不变，所以电压表示数不变．故D错误．
8、B
【解析】
根据图像，利用串联电路特点和欧姆定律，求出电源电压和电阻R1的值，根据变阻器铭牌和电表的量程，求出变阻器接入电路的阻值范围，由求电路的总功率。
【详解】
A．由甲图知道，R1 与R2 串联，电压表测R2 的电压，根据串联电路特点，由图乙可知
------①
------②
由①②解得：R1 =10Ω，U=8V，故A错误；
BCD．由滑动变阻器R2的规格为“40Ω 0.5A”，当移动滑片使电流表示数达到I大=0.5A时，变阻器接入电路的电阻最小，电压表的示数最小，由P=UI可得此时电路的总功率最大，则电压表的示数最小为
变阻器接入电路的最小电阻
电路的最大总功率
根据串联电路的分压特点，变阻器接入电路的电阻越大，其两端电压越高，最高电压不超过6V，定值电阻R1两端的电压为
此时的总电流为
滑动变阻器的最大电阻为
电路的最小功率为
综上所述，电压表的变化范围是3V~6V；滑动变阻器的取值范围是6Ω~30Ω；电路总功率的变化范围是1.6W~4W，故B正确、CD错误。
故选B。
9、D
【解析】
根据分子动理论知道，分子在永不停息的做无规则运动，温度越高，分子无规则运动越剧烈，所以当物体的温度降到0℃时，物体中所有分子仍然不停地做无规则的运动，故A错误；
卢瑟福根据α粒子散射实验提出了原子的核式结构模型，汤姆生发现电子并提出类似“枣糕”的原子模型，故B错误；
摩擦起电的过程是电子转移的过程，得到电子的物体带负电，失去电子的物体带正电，故C错误；
科学家在研究物质内部结构时，常应用建立“模型”的方法，故D正确。
10、B
【解析】
滑动变阻器是通过改变电阻线的长度来改变电阻大小，从而逐渐改变电路中的电流．
故B正确，ACD错误；
二、多选题（本大题共3小题，共12分）
11、BD
【解析】
A. 陶瓷制成的汽油机的火花塞是利用陶瓷耐高温的特点，故A不符合题意；
B. 用纳米陶瓷材料制成切割硬物的刀具利用坚硬、耐磨的特性，故B符合题意；
C. 光导纤维不能导电，但可以导光是利用了高透光性的特点，故C不符合题意；
D. 用纳米陶瓷制成的人工膝关节是利用了其坚硬、耐磨的特性，故D符合题意。
12、ACD
【解析】
A．晶体有一定的熔点，非晶体没有熔点；晶体在熔化过程中，温度始终保持不变．故A错误．
B．蒸发是在任何温度下发生在液体表面缓慢的汽化现象，而沸腾是在一定温度下，发生在液体和表面的剧烈的汽化现象；故B正确．
C．响度跟振幅有关，音调跟频率有关，音色和结构、材料有关；故C错误．
D．水中倒影属于光的反射现象，影子和小孔成像属于光的直线传播现象；故D错误．
13、ABC
【解析】
A．更换机器，可以在声源处减弱，措施可行，符合题意．
B．植树造林可以在传播过程中减弱，措施可行，符合题意．
C．人耳处塞棉花，可以在接收处减弱，措施可行，符合题意．
D．关闭声源可以在声源处减弱，但关闭所有的声源操作难度大，不现实，措施不可行，不符合题意．
故选ABC．
本题主要考查学生对：噪声的防治途径的了解和掌握，是一道基础题，对于此类联系生活实际的题目，也是中考的考点，需要重点掌握．
三、填空题（本大题共5小题，共10分）
14、9 3
【解析】
试题分析：分析电路图可得电路为串联电路，电压表测量R2两端电压；当电源电压为4V时，电压表的示数为1V；可得R1两端电压为3V，由串联分压可知R1:R2=3:1；当电源电压增加到12V时，电流表的示数为1A．由欧姆定律可得总电阻为12V/1A=12Ω；于是可得R1=9Ω；R2=3Ω．
【考点定位】电路计算
15、乙；5Ω；1．8W
【解析】
考虑灯泡电阻受温度影响所以其图象应为曲线，所以乙是灯L的图象．从图中读取一组电压值和电流值根据欧姆定律计算R＝＝5Ω当灯两端的电压为2V时，通过灯泡的电流为0.2A，通过电阻的电流为0.4A, I＝IL+IR＝0.2A+0.4A＝0.6A电路的总功率：P＝U′I＝3V×0.6A＝1.8W
分析图象时应考虑灯泡电阻受温度的影响较大，根据欧姆定律可计算电阻R的阻值，根据电功率公式可计算灯两端的电压为2V时电路消耗的总功率．
16、粗并3400
【解析】
空调功率大于冰箱，家庭电路电压一定，都是220V，由公式，得空调电阻小，冰箱电阻大，电阻大小与横截面积有关，长度和材料一定时，横截面积越大，导体越粗，电阻越小，所以空调插头线比冰箱粗。
空调冰箱互不影响，所以空调冰箱是并联。
能效比指空调制冷量与制冷时消耗的电功率之比为3.4，所以制冷量为1000W×3.4=3400W
17、100 10 7 6
【解析】
由电路图可知,R1与R2串联,电压表测R2两端的电压，电流表测电路中的电流．
因当滑片P在某一端点时电流表示数0.1A小于当滑片P移动至某一位置时电流表示数0.3A，所以滑片P在该端点时接入电路的阻值最大，即滑片位于b端，
由P=UI可得,R2两端的电压：U2===10V，由I=可得，滑动变阻器的最大阻值：
R2===100Ω，
因串联电路中总电压等于各分电压之和，
所以,电源电压：U=I1R1+U2=0.1A×R1+10V，当滑片P移动至某一位置时，电流表示数为0.3A，滑动变阻器两端的电压：U′2===6V，所以电源电压：U=I2R1+U′2=0.3A×R1+6V，
因电源的电压不变,所以,0.1A×R1+10V=0.3A×R1+6V，
解得：R1=20Ω，
电源电压：U=I1R1+U2=0.1A×20Ω+10V=12V；
当P在a端时,R2连入阻值为0,则电压表的示数为0,电路为R1的简单电路；
电流表最大示数：I===0.6A，
R1消耗的电功率与电路消耗的总功率相等，
所以P1=P=UI=12V×0.6A=7.2W；
当P在b端时,电路中的电流I′=0.1A,电压表示数U2=10V，则当滑片 P 从 a 移到 b 的过程中：电压表示数变化了10V．
R1消耗的电功率：P′1=(I′)2R1=(0.1A)2×20Ω=0.2W，
电路消耗的总功率：P′=UI′=12V×0.1A=1.2W，
R1消耗的电功率变化了△P1=P1−P′1=7.2W−0.2W=7W;
电路消耗的总功率变化了△P=P−P′=7.2W−1.2W=6W．
18、20 0.8
【解析】
把三只相同的灯泡串联接在12V的电源上，三灯泡的电阻相等，因串联电路中各处的电流相等，由U＝IR可知，三灯泡两端的电压相等，则每只灯泡两端的电压：UL＝＝4V，由图象可知，此时电路中的电流I＝0.2A，由I＝可得，此时每只灯泡灯丝的电阻：RL＝＝20Ω，每只灯泡的功率：PL＝ULI＝4V×0.2A＝0.8W．
由串联电路的特点知，把三只相同的灯泡串联接在12V的电源上，三灯泡的电阻相同分得的电压相等，根据图象读出通过灯泡的电流，利用欧姆定律求出每只灯泡的电阻，利用P＝UI求出实际功率．
四、计算题（本大题共3小题，共29分）
19、（1）1：3；（2）12V；（3）3Ω。
【解析】
由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压。
（1）由可得，滑片位于c点和b端时电路中的电流之比：；因电源的电压不变，所以，，
整理可得：，即小灯泡的阻值与滑动变阻器最大阻值之比为1：3；
（2）将滑动变阻器滑片P置于c点时，
因串联电路中总电阻等于各分电阻之和，
所以，电源的电压：
U＝Ic（Rac+RL）＝Ic（Rac+Rab）＝Ic（Rac+×3Rac）＝2Uc＝2×6V＝12V；
（3）将滑动变阻器滑片P置于c点时，此时电压表的示数为6V，小灯泡消耗的功率为12W，
由可得，灯泡的电阻：
答：（1）小灯泡的阻值与滑动变阻器最大阻值之比为1：3；
（2）电源电压为12V；
（3）小灯泡的阻值为3Ω。
20、（1）100W （2）14 （3）120W
【解析】
（1）由电路图可知，开关接2、3时电路为两电阻串联电路，开关置于3、4时只有R1连入电路，比较两种情况下电路中的总电阻，根据P=可知其功率关系，功率大的加热状态，否则为保温状态；
（2）水箱装满水时水的体积和水箱的容积相等，根据m=ρV求出水的质量，根据W=Pt求出加热30min水吸收的热量，不考虑热损失W=Q吸，根据Q吸=cm△t求出水升高的温度．
（3）根据题意求出转27圈消耗的电能，根据P=求出点加热器实际加热功率．
【详解】
（1）由图甲知，开关S接“1、2”时电路断路为关；“2、3”时两电阻串联，接“3、4”时只有R1接入电路，电源电压一定，由P＝可知，接“2、3”时电阻最大，为低档，接“3、4”时电阻最小，为高档；由图乙知，高档功率可得R1的阻值：R1＝＝121Ω；由题知，R2＝3R1，低档发热功率：P低＝＝100W；（2）由图乙知，工作30min时，其中高档10min，低档20min，所以加湿器在高档正常工作时消耗的电能：W＝W高＝P高t高＝400W×10×60s＝2.4×105J．高档加热时产生的热量全部被水吸收即W高耗＝Q水＝2.4J,解得14.（3）电能表表盘上的参数2700r/kw.由题意得电能表的转盘在5min内转了27圈消耗的电能Wkwh kw∙h, 此时电阻R１的实际加热功率P0.12kw120W.
21、（1）8.56×105Pa；（1）53.5m3；（3）1×104W；（4）1.5×105N。
【解析】
（1）飞机静止在地面上时，对地面的压力：F压＝G总＝m总g＝53.5×103kg×10N/kg＝5.35×105N，对地面产生的压强：p＝＝＝8.56×105Pa；
（1）因为飞机静止在水面上是漂浮状态，所以飞机受到的浮力：F浮＝G总＝5.35×105N，由F浮＝ρ液gV排可得排开水的体积：V排＝＝＝53.5m3；
（3）每次投下的水的重力做的功：W＝G水h＝m水gh＝150kg×10N/kg×100m＝1.5×105J；则重力做功的平均功率：P＝＝＝1×104W；
（4）飞机在水面沿直线匀速滑行时，由P＝＝＝Fv得牵引力：F＝＝＝1.5×105N。
五、作图题（本大题共2小题，共4分）
22、
【解析】
由题意可知，开关断开时指示灯不亮，插孔不能提供工作电压，开关闭合时指示灯亮，插孔能提供工作电压，如果指示灯损坏，开关闭合时插孔也能提供工作电压，说明两者是并联，且都有开关来控制，连接情况如图所示：
23、
【解析】
照明灯使用声、光控开关，根据题意知道，只有黑暗且有声音时灯才亮，即两个条件同时满足才可以，所以两个开关应是串联后共同控制电路，如下图所示：
六、实验探究题（本大题共3小题，共15分）
24、比较像与物的大小关系A透明玻璃板和水平面不垂直脸面对窗户
【解析】
（1）实验时，采用两个完全相同的蜡烛，是为了比较物像大小的关系。
（2）实验时要同时观察蜡烛A的像和代替蜡烛A的蜡烛B，只能在蜡烛A的一侧观察。实验时，蜡烛B和蜡烛A的像不能完全重合时，可能是透明玻璃板和水平面不垂直。
（3）人面部反射的光线越多，在镜子中成的像越清楚，所以应该是脸面对窗户。
25、见解析 0.38 B 0.836 见解析 连接电路的过程中开关未断开； 闭合开关前，变阻器未接最大值 原理不同或计算公式不同或其它
【解析】
（1）根据滑动变阻器“一上一下”接线原则，由于上接线柱已接入电路，因此选择距滑片最远的接线柱即为阻值最大处．将该接线柱与灯泡相连，如图所示：
（2）电流表量程为0~0.6A，分度值为0.02A，则小灯正常发光的电流为0.38A．
此时滑动变阻器接入电路的电阻为，因此选择“20Ω 2A”的滑动变阻器B．
小灯泡的额定功率P=ULI=2.2V×0.38A=0.836W．
（3）测量小灯泡的电功率实验电路图：
刚连接完最后一根导线，立即看到灯泡发出明亮的光．则实验中操作不当之处：①连接电路的过程中开关未断开；②闭合开关前，变阻器未接最大值，电路中电流较大，灯泡发出明亮的光；
（4）“测量小灯泡的功率”实验目的是测量灯泡的功率，“伏安法测量小灯泡电阻”的目的是测量电阻，所以两个实验的目的不同，实验原理不同，测功率用P=UI，测电阻用欧姆定律．
26、 答案见解析
【解析】
（1）用电器额定电压为10V，故选用的电源为U2；电压表量程为0﹣15V；由公式可知用电器的额定电流在1A﹣1.5A之间，故电流表需用0﹣3A量程，故用A2；
用电器正常工作时，滑动变阻器两端电压为U'＝15V﹣10V＝5V，此时滑动变阻器的电阻为，故选用R1；
（2）①将灯泡、电阻R0、滑动变阻器串联，要求电路不可重组，开关若干，所以利用开关的断开和闭合，分别测出灯泡L两端的电压和灯泡L与R0两端的总电压，如图所示：
②实验步骤：
①开关断开，滑动变阻器阻值调到最大，按照电路图连接实验电路；
②闭合S、S1，调节滑动变阻器的滑片，使电压表的示数是U额（或10V）；
③保持滑动变阻器的滑片位置不动，断开S1，闭合S、S2，读出此时电压表的示数U；
（3）电阻R0两端的电压U0=U-U额
通过灯泡的电流，
灯泡的额定功率。
区间
AB
BO
OC
CD
距离
1m
1m
1.5m
2.5m
耗时
1s
1s
1s
1s
