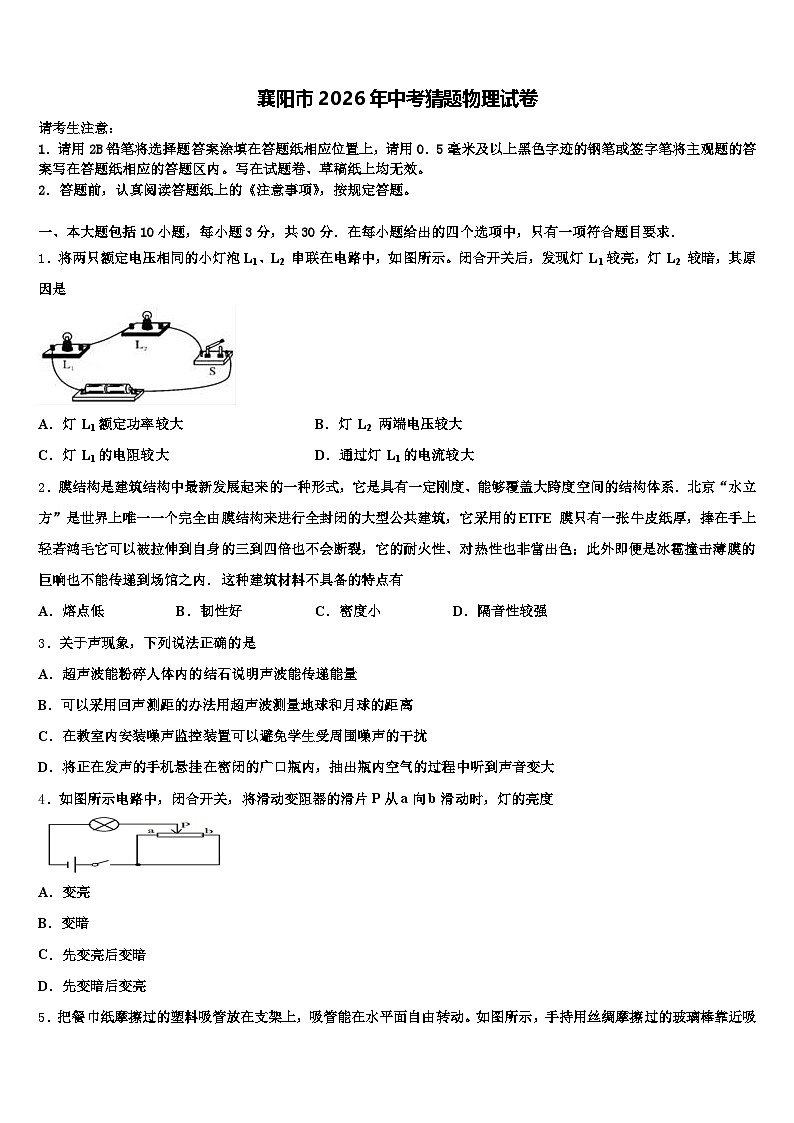

襄阳市2026年中考猜题物理试卷（含答案解析）

这是一份襄阳市2026年中考猜题物理试卷（含答案解析），共17页。试卷主要包含了关于声现象，下列说法正确的是等内容，欢迎下载使用。
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1．将两只额定电压相同的小灯泡L1、L2 串联在电路中，如图所示。闭合开关后，发现灯 L1较亮，灯 L2 较暗，其原因是
A．灯 L1额定功率较大B．灯 L2 两端电压较大
C．灯 L1的电阻较大D．通过灯 L1的电流较大
2．膜结构是建筑结构中最新发展起来的一种形式，它是具有一定刚度、能够覆盖大跨度空间的结构体系．北京“水立方”是世界上唯一一个完全由膜结构来进行全封闭的大型公共建筑，它采用的ETFE膜只有一张牛皮纸厚，捧在手上轻若鸿毛它可以被拉伸到自身的三到四倍也不会断裂，它的耐火性、对热性也非當出色；此外即便是冰雹撞击薄膜的巨响也不能传递到场馆之内．这种建筑材料不具备的特点有
A．熔点低B．韧性好C．密度小D．隔音性较强
3．关于声现象，下列说法正确的是
A．超声波能粉碎人体内的结石说明声波能传递能量
B．可以采用回声测距的办法用超声波测量地球和月球的距离
C．在教室内安装噪声监控装置可以避免学生受周围噪声的干扰
D．将正在发声的手机悬挂在密闭的广口瓶内，抽出瓶内空气的过程中听到声音变大
4．如图所示电路中，闭合开关，将滑动变阻器的滑片P从a向b滑动时，灯的亮度
A．变亮
B．变暗
C．先变亮后变暗
D．先变暗后变亮

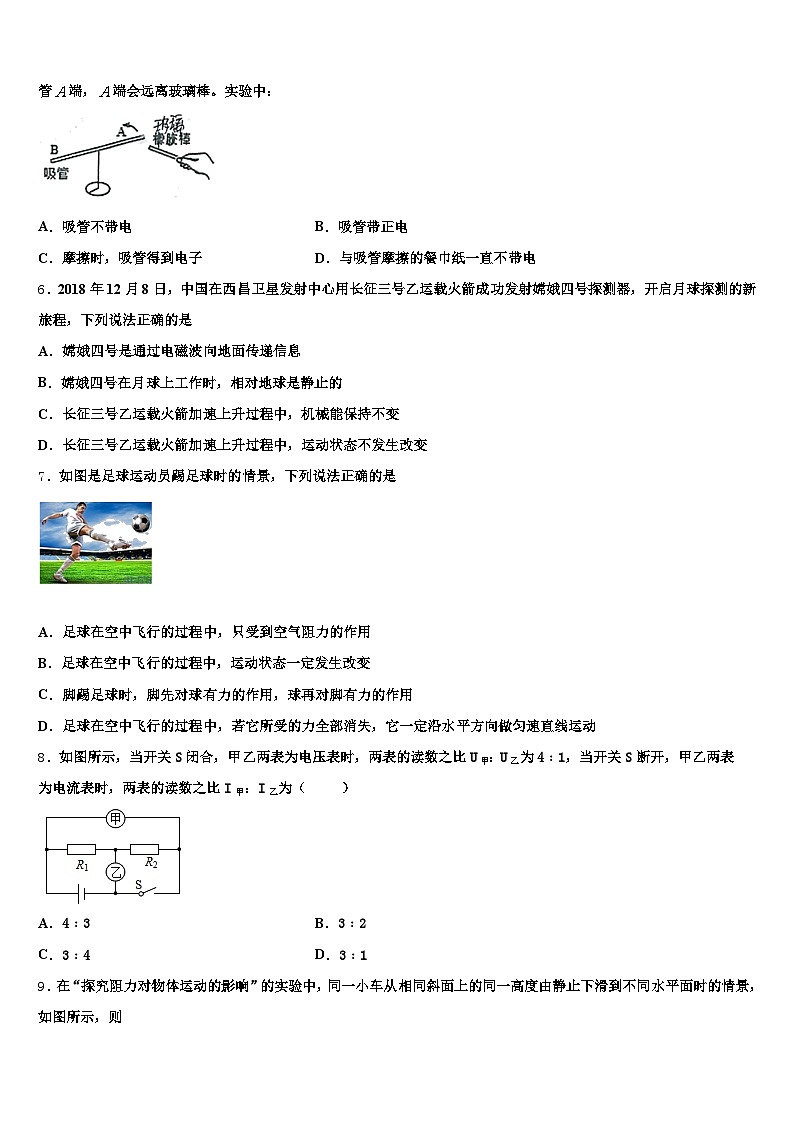

5．把餐巾纸摩擦过的塑料吸管放在支架上，吸管能在水平面自由转动。如图所示，手持用丝绸摩擦过的玻璃棒靠近吸管端，端会远离玻璃棒。实验中：
A．吸管不带电B．吸管带正电
C．摩擦时，吸管得到电子D．与吸管摩擦的餐巾纸一直不带电
6．2018年12月8日，中国在西昌卫星发射中心用长征三号乙运载火箭成功发射嫦娥四号探测器，开启月球探测的新旅程，下列说法正确的是
A．嫦娥四号是通过电磁波向地面传递信息
B．嫦娥四号在月球上工作时，相对地球是静止的
C．长征三号乙运载火箭加速上升过程中，机械能保持不变
D．长征三号乙运载火箭加速上升过程中，运动状态不发生改变
7．如图是足球运动员踢足球时的情景，下列说法正确的是
A．足球在空中飞行的过程中，只受到空气阻力的作用
B．足球在空中飞行的过程中，运动状态一定发生改变
C．脚踢足球时，脚先对球有力的作用，球再对脚有力的作用
D．足球在空中飞行的过程中，若它所受的力全部消失，它一定沿水平方向做匀速直线运动
8．如图所示，当开关S闭合，甲乙两表为电压表时，两表的读数之比U甲：U乙为4﹕1，当开关S断开，甲乙两表为电流表时，两表的读数之比I甲：I乙为（ ）
A．4﹕3B．3﹕2
C．3﹕4 D．3﹕1

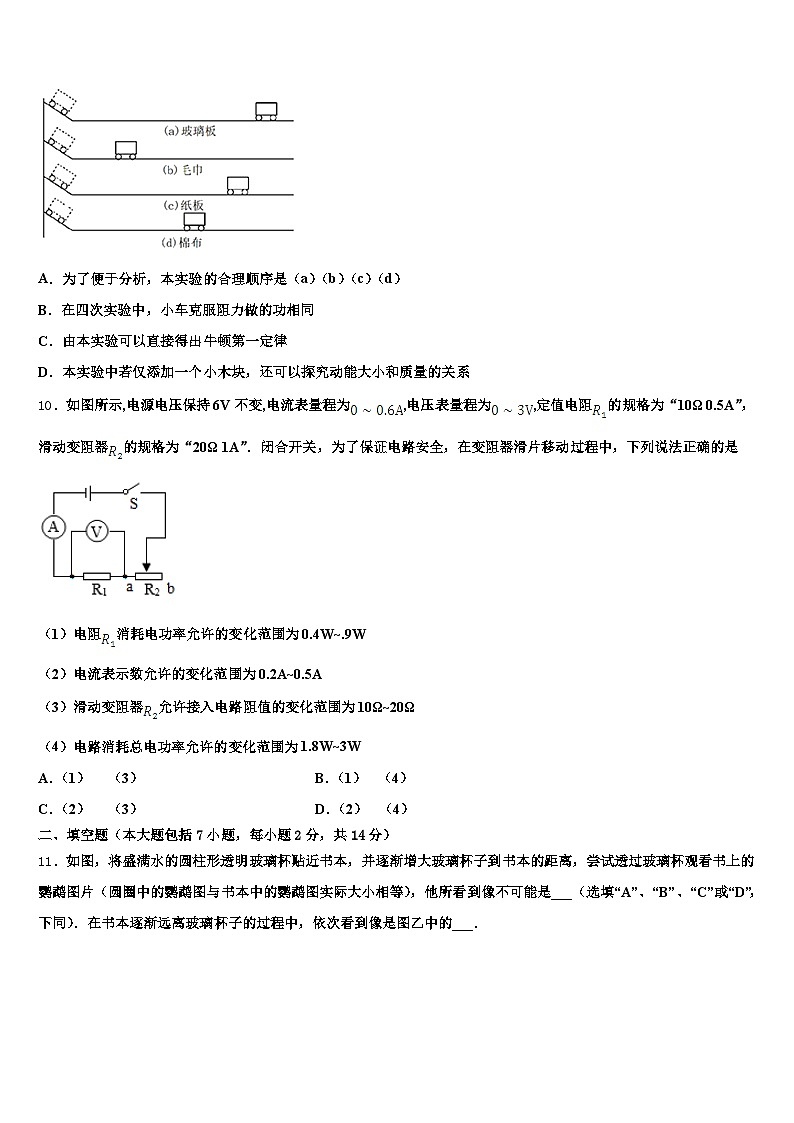

9．在“探究阻力对物体运动的影响”的实验中，同一小车从相同斜面上的同一高度由静止下滑到不同水平面时的情景，如图所示，则
A．为了便于分析，本实验的合理顺序是（a）（b）（c）（d）
B．在四次实验中，小车克服阻力做的功相同
C．由本实验可以直接得出牛顿第一定律
D．本实验中若仅添加一个小木块，还可以探究动能大小和质量的关系
10．如图所示,电源电压保持6V不变,电流表量程为,电压表量程为,定值电阻的规格为“10Ω 0.5A”，滑动变阻器的规格为“20Ω 1A”．闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是
（1）电阻消耗电功率允许的变化范围为0.4W~.9W
（2）电流表示数允许的变化范围为0.2A~0.5A
（3）滑动变阻器允许接入电路阻值的变化范围为10Ω~20Ω
（4）电路消耗总电功率允许的变化范围为1.8W~3W
A．（1） （3）B．（1） （4）
C．（2） （3）D．（2） （4）
二、填空题（本大题包括7小题，每小题2分，共14分）
11．如图，将盛满水的圆柱形透明玻璃杯贴近书本，并逐渐增大玻璃杯子到书本的距离，尝试透过玻璃杯观看书上的鹦鹉图片（圆圈中的鹦鹉图与书本中的鹦鹉图实际大小相等），他所看到像不可能是___（选填“A”、“B”、“C”或“D”，下同）．在书本逐渐远离玻璃杯子的过程中，依次看到像是图乙中的___．
12．把一小球放入盛满酒精（密度为0.8×103kg/m3）深度为20cm的溢水杯中，它沉入容器底部，从杯中溢出8g酒精，杯底受到酒精的压强为_________Pa；若将该小球放入盛满水的溢水杯中，它漂浮在水面上，从杯中溢出水的质量_________8g （选填“大于”、“小于”或“等于”）.取g=10N/kg．
13．身高1.75m的小明站在竖直放置的平面镜前1.5m处，他在镜中的像距他________m.如果他向镜面移近0.5m，他的像高________（选填“大于”、“等于”或“小于”）1.75m．
14．如图所示的电阻箱的示数为___________Ω．
15．小明用图所示的杠杆在B处提升重物，O为支点，将重20N物体提升0.5m，此杠杆属于_______（省力/费力）杠杆，小明对杠杆做的有用功为______J，若将拉力位置移到C处，仍将该物体提升0.5m，与原来相比机械效率_____（变小/不变/变大）。
16．重200N物体，在50N水平拉力作用下，沿水平地面以0.3m/s的速度匀速运动5s，在这个过程中，重力所做的功是___________J，拉力做功的功率大小是_____________。
17．如图所示的电路中，开关闭合后，滑动变阻器从左向右滑动的过程中，灯泡的亮度____(选填“变亮”或“变暗”)，电压表的示数将________(选填“增大”或“减小”)．
三、作图、实验与探究题（本大题包括5小题，共34分）
18．在图中，小球在竖直细绳的拉力作用下在光滑斜面上处于平衡状态，请画出小球的受力示意图．
（______）
19．如果有两条光线如下图所画的方向射向凸透镜，请画出它穿过透镜后的传播方向．
（______）
20．实验室购买了一批规格为“2.5V 1.0W”的小灯泡，小明同学为了检验这批灯泡是否合格，他选择其中一只小灯泡利用图甲所示的电路图进行了实验.
请用笔画线代替导线，将图乙所示的实物电路连接完整（要求：滑动变阻器的滑片向右移动时小灯泡变暗，连接导线不能交叉）.小明调节滑动变阻器的滑片得到了三组电压和电流的数据，填入他自己设计的表格.
①请指出这个表格设计不合理的地方：____________________________.
②小明操作规范读数正确，根据表中数据，小明通过计算判断该小灯泡不合格，他判断的理由是__________.
③假如生产这种小灯泡钨丝的长度是一定的，则这个小灯泡不合格的原因是钨丝比合格产品小灯泡钨丝______（选填“粗”或“细”）.小明还想探究电流与电阻的关系，于是将甲图中的小灯泡换成电阻，当电阻阻值是5Ω时，电流表示数为0.4A；将5Ω的电阻更换为10Ω电阻后，接着调节滑动变阻器，使_______________________，再读出电流表的示数；多次实验后作出的I-R图像是图中的____________.
A． B． C． D．
21．小华利用如图所示的装置探究电热与电流、电阻和通电时间的关系．烧瓶中装有一定质量的煤油，煤油中都浸泡着一段金属丝，并插有温度计．
实验选择煤油而不用水的原因是_____，实验中通过比较_____来比较电阻丝产生热量的多少；如图甲所示，在室温状态下开始实验，闭合开关，调节滑片到M点位置，通电一段时间后，记录温度计示数，然后断开开关，冷却至室温．闭合开关第二次实验，把滑片移动到M点左侧某处，通电相同的时间，记录末温，发现第二次末温高于第一次，由此可以表明，通电时间与_____相同时，通过导体的电流越_____，产生的热量越多；若要探究电热与电阻的关系，可选择图乙中_____（选填“A”“B”或“C”）烧瓶中的电阻与甲图中烧瓶中的电阻_____联接入电路；知识应用：家庭电路中，有时导线长度不够，需要把两根导线连接起来使用，而连接处往往比别处更容易发热，加速老化，甚至引起火灾，原因是：通电时连接处的电阻比别处的电阻较_____（选填“大”或“小”），如果导线上这样的接头较多，会导致输送电能的效率变_____．
22．如图所示是探究“光的反射规律”的实验装置，其中ABCD是白色硬纸板制成的光屏，并能沿ON折转，ON垂直于CD．
如图甲所示，让一束光紧贴光屏射向镜面上的O点，右侧纸板上没有观察到反射光，原因可能是___．调整装置后，我们能从纸板前不同方向看到入射光、反射光的径迹，这是因为光在纸板上发生了_____现象．保持入射点O的位置不动，当入射光向ON靠近时，发现反射光_____(选填“靠近”或“远离”)ON，为了探究反射角与入射角的关系，应当多次改变入射角大小并进行测量．如图乙所示，保持左侧纸板和入射光的位置不变，将右侧纸板绕ON前后转动，这样做的目的是探究________．若将光线沿着FO方向射入，光将沿着图中OE方向射出，表明在光的反射现象中，光路是_____的．
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23．2017年12月24日，我国自主研发的全球最大水陆两栖飞机AG600首飞成功，可为“海上丝绸之路”航行安全提供最快速有效的支援与安全保障。它的最大飞行速度为560km/h，最大航程为4500km，巡航速度（经济、节油的飞行速度）为500km/h。某次起飞前，飞机静止在水平跑道上，总质量为51t，轮胎与跑道的总接触面积为0.6m2（ρ水=1.0×103kg/m3，g=10N/kg）。求：
（1）飞机静止在跑道上时对跑道的压强是多少？
（2）起飞后，飞机在空中直线飞行1400km，所需要的最短时间是多少？
（3）飞机到达目的地降落后，漂浮在水面上，排开水的质量为46t，此时飞机受到的重力是多少？舱底某处距水面1.5m，水对该处产生的压强是多少？
24．如图所示电路，电源电压恒定，小灯泡上标有“6V 3.6W”字样，（灯丝电阻不变），R1为阻值30Ω的定值电阻，请计算：
小灯泡正常发光时的电阻是多少？当S1断开，S2，S3闭合时，小灯泡刚好正常发光，则电源电压是多少？当S1，S2断开，S3闭合时，电路中的电流是多少？该电路的最大功率是多少？
参考答案
一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1、C
【解析】
已知两灯串联，通过的电流相同，根据公式P=I2R可比较实际功率的大小．根据公式U=IR可比较灯泡两端电压的大小．
灯L1较亮，灯L2较暗，说明灯L1的实际功率大于灯L2的实际功率，两灯通过的电流相同，根据公式P=I2R可知，电阻越大，实际功率越大，说明灯L1的电阻大于灯L2的电阻，故A、D错误，C正确，
根据公式U=IR可知电流相同时，电阻越大，灯泡两端的电压越大，所以灯L1两端电压较大，故B错误．
2、A
【解析】
A．耐火性、耐热性出色表示这种物质的熔点高，材料不具备熔点低的特性，故A符合题意；
B．“它可以被拉伸到自身的三到四倍也不会断裂”说明这种物质的韧性好，材料具备韧性好的特性，故B不符合题意；
C．“捧在手上轻若鸿毛”说明这种物质的密度小，材料具备密度小的特性，故C不符合题意；
D．“即便是冰雹撞击薄膜的巨响也不能传递到场馆之内”说明这种物质的隔音效果好，材料具备隔音效果好的特性，故D不符合题意．
3、A
【解析】
A．用超声波能把人体内的“结石”打碎，说明声波能传递能量，故A正确；
B．由于声音不能在真空中传播，所以不能利用超声波来测量地球到月球的距离，故B错误；
C．安装噪声监测器只会测出噪声的大小，但不能减弱噪声，所以，在教室内安装噪声监控装置不可以避免学生受周围噪声的干扰，故C错误；
D．将正在发声的手机悬挂在密闭的广口瓶内，抽出瓶内空气的过程中听到声音变小，故D错误．
4、D
【解析】
由电路图可知，滑动变阻器滑片左右两部分电阻丝并联，然后与灯泡串联；根据电阻的并联和串联可得，电路的总电阻： ；()由二次函数知识可知，当滑时，电路的总电阻最大；所以，当变阻器的滑片P从a滑向b的过程中，电路的总电阻先变大后变小，由 可知，电路中的电流先变小后变大，所以，灯泡的亮度先变暗，然后变亮。
5、B
【解析】
AB、用丝绸摩擦过的玻璃棒带正电，靠近吸管端，端被排斥远离玻璃棒，则吸管带正电；故A错误、B正确；
CD、吸管与餐巾纸摩擦，吸管带正电，说明吸管失去了电子，同时餐巾纸得到电子而带负电，故C、 D错误。
6、A
【解析】
A．太空是真空，嫦娥四号可以通过电磁波从月球向地面传递信息，故A正确；
B．嫦娥四号在月球上工作时，以地球为参照物，嫦娥四号的位置发生变化，所以是运动的，故B错误；
C．长征三号乙运载火箭加速上升过程中，速度越来越快，动能越来越大，高度越来越大，重力势能越来越大，所以机械能越来越大，故C错误；
D．长征三号乙运载火箭加速上升过程中，速度大小发生变化，运动状态发生改变，故D错误。
7、B
【解析】
A、足球在空中飞行的过程中，受到重力和空气阻力的作用，故A错误；
B、足球在空中运动过程中，受到竖直向下的重力与空气的阻力，这两个力不是平衡力，所以足球的运动状态一定发生改变，故B正确；
C、脚踢足球时，脚对球的作用力与球对脚的作用力是相互作用力，是同时产生的，故C错误；
D、空中飞行的足球，若它所受的力全部消失，它将保持原来的运动状态，沿原来的方向做匀速直线运动（不一定是沿水平方向做匀速直线运动），故D错误。
8、C
【解析】
若甲、乙均为电压表时，闭合开关S，R1和R2串联，甲表测量路端总电压U，乙表测量电阻R2两端电压U2，即
U=U甲，
U2=U乙，
根据题中U甲:U乙=4:1得：
U:U2=4:1……①，
根据串联电路电压规律可知：
U=U1+U2……②，
联立①②得：
U1:U2=3:1，
根据串联电路电流规律及欧姆定律可知：
U1:R1=U2:R2，
则
R1:R2=U1:U2=3:1；
若甲、乙均为电流表时，断开开关S，R1和R2并联，甲表测量R2所在之路路电流I2，乙表测量干路总电流I，即
I2=I甲，
I=I乙，
根据并联电路电压规律及欧姆定律可知：
I1 R1 = I2R2
则
I1:I2=R2:R1=1:3……③，
根据并联电路电流规律可知：
I=I1+I2……④，
联立③④得：
I:I2=4:3，
则
I甲:I乙=3:4，
故选C。
9、B
【解析】
A、小车在水平面上受到的阻力越小，速度减小的越慢，所以，应该逐次减小摩擦力，故接触面应越来越光滑，合理顺序是（b）（d）（c）（a），故A错误；
B、小车到达水平面的速度是相同的，动能相同，最终会停止运动，小车克服阻力做功，机械能全部转化为内能，即做功是相同的，故B正确；
C、由于在实验中，不可能获得绝对光滑的平面，所以该实验的结论是通过推理得出的，故C错误；
D、本实验中若仅添加一个小木块，把小木块放到水平面上，通过小车撞击木块的距离来判定动能的大小，由于小车的质量不变，所以，无法探究动能与质量的关系，故D错误。
10、A
【解析】
由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流．当电压表的示数最大为3V时，电路中的电流：，因电流表的量程为0∼0.6A，定值电阻R1允许通过的最大电流为0.5A，滑动变阻器R2允许通过的最大电流为1A，所以，电路中的最大电流为0.3A，故(2)错误；此时电路中的总电阻：，
因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的最小阻值：
R2小=R−R1=20Ω−10Ω=10Ω，
则滑动变阻器R2允许接入电路阻值的变化范围为10Ω∼20Ω，故(3)正确；
电阻R1消耗的最大功率：P1=U1I1=3V×0.3A=0.9W，
电路消耗的最大功率：P=UI1=6V×0.3A=1.8W，故(4)错误；
当滑动变阻器R2接入电路中的电阻最大时，电路中的电流最小，电阻R1的功率最小，电路消耗的总功率也最小，此时电路中的电流：，
电阻R1的最小功率：P1′=I22R1=(0.2A)2×10Ω=0.4W，则电阻R1消耗功率允许的变化范围为0.4W∼0.9W，故(1)正确，故A正确．
二、填空题（本大题包括7小题，每小题2分，共14分）
11、DABC
【解析】
因为左右方向的玻璃杯面是一个弧形样子，左右中间厚边缘薄，与凸透镜一样，所以是左右方向发生变化；
当物距小于焦距时，成正立放大的虚像，即左右变大；
当物距大于焦距小于二倍焦距时，成倒立、放大的实像，即左右颠倒；
当物距等于二倍焦距时，成倒立、等大的实像，即左右颠倒；
当物体大于二倍焦距时，成倒立、缩小的实像，即左右颠倒。
由于玻璃杯面上下相同(不是弧形样子)，不会起到放大作用，所以像与图片应该是左右发生变化，而上下与图片相同，故不可能出现D选项中的图片。
由以上分析可知，在书本逐渐远离玻璃杯子的过程中，依次看到像是图乙中的ABC.
12、1.6×103，大于
【解析】
（1）知道溢水杯内酒精的深度h和酒精的密度，利用液体压强公式求杯底受到酒精的压强．
（2）将小球放在酒精里下沉，小球受到的浮力等于它排开酒精的重力，这个力小于小球的重力；将小球放在水里漂浮，小球受到的浮力等于小球的重力，这个力等于小球排开的水的重力，据此分析解答．
【详解】
（1）由题中“深度为20cm的溢水杯中”“盛满酒精”可知，酒精深度为：
h=20cm=0.2m，
杯底受到酒精的压强：
.
（2）把小球放入盛满酒精深度为20 cm的溢水杯中，它沉入容器底部，所以小球受到的浮力：
把小球放在盛满水的溢水杯里，因为小球漂浮，所以小球受到水的浮力：
．
所以得出：
，
即排开水的重大于排开酒精的重．
因为G排=m排g，所以
m排水＞m排酒，
即从杯中溢出水的质量大于8g．
13、3；等于
【解析】
因为平面镜成的像到镜的距离与物到镜的距离相等，小刚离镜1.5m，他的像离镜也应是1.5m，所以像离小刚3m；
又因为不论物离镜远还是近，像与物大小都相同，小刚身高1.75m，像高也是1.75m．
故答案为3；等于．
14、1258
【解析】
电阻箱的读数：用三角标志所对的数字乘以下面的倍数，然后把他们相加．
【详解】
电阻箱的示数：1×1000Ω+2×100Ω+5×10Ω+8×1Ω=1258Ω．
15、费力 10 不变
【解析】
由图可知，O为支点，此时的动力臂为OB，阻力臂为OA，OB的长度小于OA的长度，故此杠杆属于费力杠杆；小明对杠杆做的有用功为W有＝Gh＝20N×0.5m＝10J；
若将拉力位置移到C处，仍将该物体提升0.5m，则有用功不变；由于杠杆的重力和提升高度均不变，则克服杠杆重力所做的额外功不变，故总功也不变，机械效率不变。
点睛：根据动力臂和阻力臂的大小分析杠杆的性质；根据W＝Gh求出有用功；杠杆的机械效率与力的作用点无关．
16、0 15W
【解析】
根据题中“重力做的功是……，拉力做功功率是……”可知，本题考查功和功率的计算。根据做功的必要因素判断重力受否做功，根据计算拉力做功的功率。
【详解】
由题，物体在50N水平拉力作用下，沿水平地面做匀速直线运动，在重力的方向上没有通过距离，所以重力不做功，即重力所做的功是0J。
根据可得，拉力做功的功率：
。
17、变暗 增大
【解析】
由图示可知，变阻器与灯泡是串联的，电压表测变阻两端的电压，滑动变阻器滑片从左向右滑动的过程中，电阻变大，电流变小，灯泡变暗，灯泡两端的电压减小，所以电压表的示数变大．
三、作图、实验与探究题（本大题包括5小题，共34分）
18、
【解析】
画力的示意图，首先要对物体进行受力分析，看物体受几个力，要先分析力的大小、方向和作用点，再按要求画出各个力．
【详解】
因为是光滑的斜面,且绳子处于竖直状态(球与斜面虽然接触但不发生挤压)，所以小球不受摩擦力和支持力的作用；则小球受到重力和拉力的作用，重力的方向竖直向下，拉力的方向沿绳子竖直向上，两个力的作用点都画在球的重心上，这两个力是一对平衡力，大小相等，作图时两条线段的长度相等，如图所示：
19、
【解析】
平行于主光轴的入射光线经透镜折射后的折射光线过焦点，过二倍焦距处的入射光线的折射光线经透镜折射后，过凸透镜另一侧二倍焦距处，如图所示：
．
20、 设计了电功率的平均值 详见解析 细 电压表的示数为2V D
【解析】
（1）滑动变阻器的滑片向右移动时小灯泡变暗，说明变阻器连入电路的电阻变大，连接变阻器左下角的接线柱，如图所示：
（2）①小灯泡的电压不同，对应的电功率不同，电功率不是一定值，取平均值没有意义，所以，这个表格设计不合理的地方是表中设计了平均电功率；
②由表中数据可知，当电压为2.5V时，对应的电流为0.36A，灯的功率P=UI=2.5V×0.36A=0.9W＜1W，额定电压下小灯泡消耗的功率小，该小灯泡不合格；
③根据P=得到，在额定电压不变的情况下，电功率变小，是因为灯丝的电阻变大导致的，又根据影响电阻大小的因素，在钨丝的长度是一定的情况下，灯丝的电阻变大是因为钨丝的变细所致，故这个小灯泡不合格的原因是钨丝比合格产品小灯泡钨丝细；
（3）当电阻阻值是5Ω时，电流表示数为0.4A，根据欧姆定律得到，此时电阻的电压为U=IR=0.4A×5Ω=2V，因探究电流与电阻的关系时，应保持电阻的电压不变，所以，将5Ω的电阻更换为10Ω电阻后，调节滑动变阻器，使电压表的示数为2V，读出电流表的示数；
探究电流与电阻的关系，保持电压不变，改变电阻，电流和电阻成反比，在四个选项中，只有D正确。
21、煤油的比热容较小 温度计示数的变化 电阻 大 B 串 大 低
【解析】
（1）本实验中电流产生的热量不能用眼睛直接观察，我们是通过观察烧瓶中温度计示数的变化来反映电阻通电后产生热量多少，所以在选择烧瓶内液体时，应该选择吸热能力较弱的液体，也就是在吸收相同热量时温度变化较大的液体，煤油的比热容小于水的比热容，所以我们应该选择煤油而不是水；
（2）由甲图可知，闭合开关，电阻丝R与滑动变阻器串联．把滑片移动到M点左侧某处，滑动变阻器接入电路电阻变小，电路总电阻变小，电源电压不变，由I=可知，电路电流变大，此时煤油的末温度高于第一次，说明第二次电流产生的热量更多．所以在通电时间和电阻相同时，通过导体的电流越大，产生的热量越多；
（3）在实验中探究电热与电阻的关系，根据控制变量法的操作要求，我们要改变电阻的大小，而其他因素不变，所以电阻大小应选择RB=20Ω，煤油的质量150g，要保证电流相同，这个电阻应该串联到甲电路中；
（4）在家庭电路中，导线相互连接处因接触不良，该处的电阻较大，串联在电路中，通过导体的电流相等、通电时间相等，根据Q=I2Rt，连接处产生的热量较多．所以会导致输送电能的效率变低．
22、纸板与平面镜不垂直 漫反射 靠近 光在反射时，反射光线、入射光线与法线是否在同一平面上 可逆
【解析】
（1）实验时，将光屏垂直放置在平面镜上，让一束光紧贴光屏射向镜面上的O点，可在光屏上看到反射光，如果光屏与平面镜不垂直，在光屏上看不到反射光；
（2）实验时从光屏前不同的方向都能看到光的传播路径，是由于光屏表面凹凸不平，光在这里发生了漫反射的缘故；
（3）保持入射点O的位置不动，入射光向ON靠近时，入射角减小，反射光靠近ON，反射角减小，应该多次改变入射角的大小，并量出对应的另一个角即反射角的大小，比较得出结论；
（4）探究光在反射时，反射光线、入射光线与法线是否在同一平面上，保持左侧纸板和入射光的位置不变，将ON右侧纸板前后转动，观察能否看到反射光；
（5）将一束光贴着光屏沿FO射到O点，反射光线沿OE方向射出，表明在光的反射现象中，光路是可逆的．
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23、（1）8.5×105Pa；（2）2.5h；（3）4.6×105N； 1.5×104Pa。
【解析】分析：（1）飞机在水平地面上，对地面的压力，然后根据 计算飞机对跑道的压强；
（2）确定飞机飞行的最大速度，根据公式可得飞机所需的最短时间；
（3）根据及可得飞机的重力；根据可得水对舱底的压强。
解答：（1）飞机静止在跑道上，对跑道的压力为：；则飞机对跑道的压强为：；
（2）飞机的最大飞行速度为560km/h，由得，飞机所需的最短时间为：；
（3）飞机到达目的地降落后，漂浮在水面上，由漂浮条件可得，由阿基米德原理可得，飞机受到的浮力为：，所以，可得此时飞机的重力为：；水对舱底的压强为：；
答：（1）飞机静止在跑道上时对跑道的压强是8.5×105Pa；
（2）起飞后，飞机在空中直线飞行1400km，所需要的最短时间是2.5h；
（3）飞机受到的重力是4.6×105N；水对舱底产生的压强是1.5×104Pa。
【点睛】本题主要考查了压强、速度的应用计算，关键要掌握相关的计算公式，同时也用到了漂浮时浮力与重力的特点。
24、（1）10Ω；（2）6V；（3）0.15A；（4）4.8W
【解析】
（1）小灯泡正常发光时的电阻：；
（2）当S1断开，S2、S3闭合时，电路为灯泡的基本电路；因为灯泡正常发光，所以电源电压：U=UL=6V；
（3）当S1、S2断开，S3闭合时，R1和灯泡L串联；电路中的电流：；
（4）当S3断开，S1、S2闭合时，R1和灯泡L并联，此时电路消耗的功率最大，灯泡两端的电压等于6V，正常发光，灯泡的实际功率等于额定功率，电路的最大功率：．
答：（1）小灯泡正常发光时的电阻是10Ω；
（2）当S1断开，S2，S3闭合时，小灯泡刚好正常发光，则电源电压是6V；
（3）当S1，S2断开，S3闭合时，电路中的电流是0.15A；
（4）该电路的最大功率是4.8W．
次数
电压U/V
电流I/A
电功率P/W
电功率平均值/W
1
2
0.32
2
2.5
0.36
3
3
0.39
