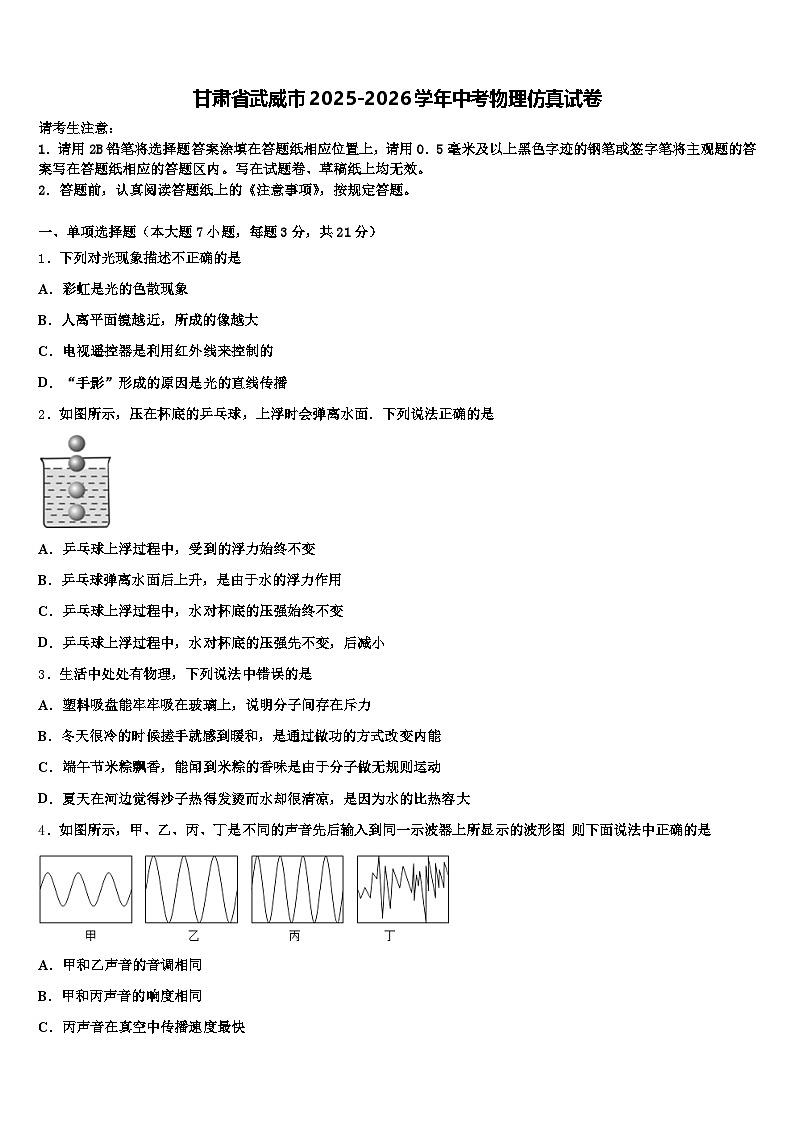

甘肃省武威市2025-2026学年中考物理仿真试卷（含答案解析）

这是一份甘肃省武威市2025-2026学年中考物理仿真试卷（含答案解析），共21页。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、单项选择题（本大题7小题，每题3分，共21分）
1．下列对光现象描述不正确的是
A．彩虹是光的色散现象
B．人离平面镜越近，所成的像越大
C．电视遥控器是利用红外线来控制的
D．“手影”形成的原因是光的直线传播
2．如图所示，压在杯底的乒乓球，上浮时会弹离水面．下列说法正确的是
A．乒乓球上浮过程中，受到的浮力始终不变
B．乒乓球弹离水面后上升，是由于水的浮力作用
C．乒乓球上浮过程中，水对杯底的压强始终不变
D．乒乓球上浮过程中，水对杯底的压强先不变，后减小
3．生活中处处有物理，下列说法中错误的是
A．塑料吸盘能牢牢吸在玻璃上，说明分子间存在斥力
B．冬天很冷的时候搓手就感到暖和，是通过做功的方式改变内能
C．端午节米粽飘香，能闻到米粽的香味是由于分子做无规则运动
D．夏天在河边觉得沙子热得发烫而水却很清凉，是因为水的比热容大
4．如图所示，甲、乙、丙、丁是不同的声音先后输入到同一示波器上所显示的波形图 则下面说法中正确的是
A．甲和乙声音的音调相同
B．甲和丙声音的响度相同
C．丙声音在真空中传播速度最快
D．甲和丁声音的音色相同
5．在中考百天的誓师大会上，同学们看到了如图所示的用于航拍的无人机，关干此无人机的说法中正确的是
A．无人机在空中飞行时，始终受到平衡力作用
B．航拍时，为了使位于航拍器正下方的同学们所成的像更大，应提高飞行高度
C．无人机在空中悬停定位拍摄时，没有力对无人机做功
D．航拍器在沿竖直方向匀速上升过程中机械能保持不变
6．如图两只电压表的指针均指在刻度盘正中央，以下判断正确的是
A．通过R1的电流小于通过R2的电流
B．R1两端的电压与R2两端的电压相等
C．R1电阻值大于R2电阻值
D．R1消耗的功率小于R2消耗的功率
7．不接触的两个物体通过“场”也能产生相互作用．“场”是一种特殊的物质，看不见，摸不到，但却真实存在．例如我们学习过的：地球周围存在重力场，重力场对地球附近有质量的物体有力的作用：磁体周围存在磁场，磁场对放入其中的磁体有力的作用；带电体周围存在电场，电场会对放入其中的哪个物体有力的作用
A．小磁针B．石块C．冰块D．带电小球
二、填空题（本大题7小题，共21分）
8．利用如图中的实验原理可以制作_____．
9．天然气是一种热值高、污染小的清洁能源。完全燃烧0.12m3的天然气放出的热量完全被水吸收，能使_____kg的水温度升高50℃．[水的比热容c＝4.2×103，天然气的热值q＝3.5×107J/m3]

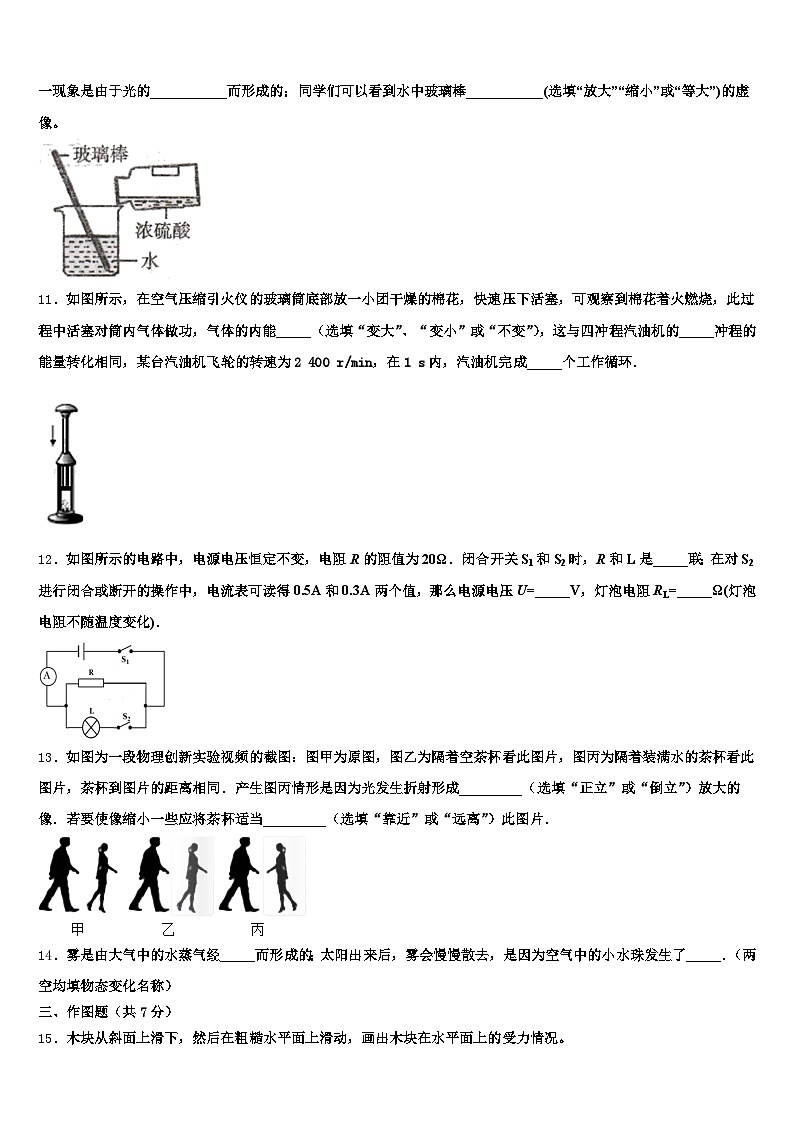

10．如图所示，化学老师在做“稀释浓硫酸”的演示实验时，发现用于搅拌的玻璃棒“折断”了。从物理学角度来看，这一现象是由于光的___________而形成的；同学们可以看到水中玻璃棒___________(选填“放大”“缩小”或“等大”)的虚像。
11．如图所示，在空气压缩引火仪的玻璃筒底部放一小团干燥的棉花，快速压下活塞，可观察到棉花着火燃烧，此过程中活塞对筒内气体做功，气体的内能_____（选填“变大”、“变小”或“不变”），这与四冲程汽油机的_____冲程的能量转化相同，某台汽油机飞轮的转速为2 400 r/min，在1 s内，汽油机完成_____个工作循环．
12．如图所示的电路中，电源电压恒定不变，电阻R的阻值为20Ω．闭合开关S1和S2时，R和L是_____联；在对S2进行闭合或断开的操作中，电流表可读得0.5A和0.3A两个值，那么电源电压U=_____V，灯泡电阻RL=_____Ω(灯泡电阻不随温度变化)．
13．如图为一段物理创新实验视频的截图：图甲为原图，图乙为隔着空茶杯看此图片，图丙为隔着装满水的茶杯看此图片，茶杯到图片的距离相同．产生图丙情形是因为光发生折射形成_________（选填“正立”或“倒立”）放大的像．若要使像缩小一些应将茶杯适当_________（选填“靠近”或“远离”）此图片．
14．雾是由大气中的水蒸气经_____而形成的；太阳出来后，雾会慢慢散去，是因为空气中的小水珠发生了_____．（两空均填物态变化名称）
三、作图题（共7分）
15．木块从斜面上滑下，然后在粗糙水平面上滑动，画出木块在水平面上的受力情况。
16．如图甲为探究电流做功与电流大小的关系的装置，请用笔画线代替导线，将图甲中的实物连接图补充完整．
17．小磁针如图所示的位置静止，请标出通电螺线管的N极和电源的正极．
四、实验题（本大题共5小题，共20分）
18．在探究“水的沸腾”实验中：
（1）除了图中所示的器材，还需要一个重要的测量仪器是 ．
（2）若操作正确无误，根据乙可知此时烧杯中水的实际温度是 ℃．
（3）表是本实验过程中不同时刻的温度记录，小明由于粗心大意记错了一个实验数据，你认为错误的数据是 ℃，你这样判断的理论依据是 ．
改正数据后，小明根据实验数据判定该地水的沸点为 ℃，可能的原因是当地的大气压 （选填“大于”、“等于”或“小于”）1标准大气压．
19．（1）如图甲所示是小宇同学探究“光的反射规律”的实验装置。平面镜M平放在水平桌面上白色硬纸板垂直立在平镜面上。
小宇让一束光贴着纸板沿AO方向射向镜面，反射光沿OB方向射出，测出反射角入射角大小。改变光的入射角度，多次重复上述实验步骤。
①上述实验探究得到的规律是______（选填字母）。
A．光沿直线传播 B．反射角等于入射角 C．平面镜成像的特点
②白色硬纸板在实验中的作用是______（写出一条即可）。
③实验过程中若将纸板倾斜，如图乙所示，让光仍贴着纸板沿AO方向射向镜面，此时反射光______（选填“在”或“不在”）纸板这一平面内；通过平面镜观察镜中硬纸板的像，则看到的像与图丙中相符的是______（选填序号）。
（2）小宇同学继续探究“平面镜成像特点”，如图丁所示。
①现有厚度分别为5mm和2mm的两块玻璃板，应选择______mm厚的玻璃板做实验，目的是______。
②若白纸上每方格长度是5cm，将点燃的蜡烛由A点移至B点，此时它与移动后在玻璃板中所成的像的距离是______cm．用光屏在玻璃板后面无论如何移动；在光屏上都______（选填“能”或“不能”）成像。
③如图戊所示是从平面镜中看到墙上的时钟的像，则实际时间为______。
20．在初中物理电学实验中，通常用电流表和电压表进行有关
小明同学在测定小灯泡的电功率时，选用的器材有：额定电压为2.5V的小灯泡（其阻值约为10Ω）“10Ω1A”的滑动变阻器、两节新干电池等。
①请用笔画线代替导线，帮小明同学将图甲中的实物电路连接完整，使闭合开关时滑动变阻器连入电路的电阻最大；
②小明同学连接电路后，闭合开关，滑片P移到某一位置时，电压表示数如图乙所示，为测量灯泡的额定功率，应将滑片P向_____端（选填“A”或“B”）移动，直至电压表的示数为2.5V时电流表示数如图丙所示，则小灯泡的额定功率是_____W。小华同学设计了如图所示的电路来测量一个阻值约为几百欧的电阻Rx，他使用的电源电压为3V，电流表量程为（0～0.6A、0～3A），电压表量程为（3～3V、0～15V）。
①小华同学须按照如图丁所示电路图连接电路后，闭合开关，观察到电流表指针不偏转，示数为零，电压表示数为2V，则他连接的电路出现该故障的原因是_____。
②排除故障换用新元件后，经检查电路完好。闭合开关，逐渐减小滑动变阻器的接入电阻至最小时，电压表有示数，但电流表的指针偏转角度很小，电流太小的原因是_____，所以按小华所设计的电路来测量这个电阻是不合适的。
③为了测出电阻Rx的阻值，老师给小华同学又提供了两个开关和一个电阻箱R（0～9999Ω 5A），电阻箱是一种可以调节电阻大小并且能够显示出阻值的变阻器，它的电路符号用表示，请你帮助小华同学设计一个能测出电阻Rx阻值的实验电路，要求电路只连接一次，将你设计的实验电路图画在图戊虚线方框中。
21．立志考一中的刘昱挥同学在做“测量小灯泡电功率”的实验时，连接了如图甲所示的电路，实验前观察小灯泡上标有“2.5V”字样，电源电压恒为3V．
（1）他检查电路连接，发现有一根导线连接错了，请你在甲图中应改动的导线上打“×”，并用笔画线代替导线画出正确的接法．
（_______）
（2）改正连接后，闭合开关，电流表的示数为0.11A，电压表的示数如图乙所示，则电压表的示数为________V，此时滑动变阻器的连入电路中电阻为_________Ω.（保留1位小数）
（3）改变变阻器滑片的位置，测得多组对应的电压、电流值，如下表所示，由测得数据可知，小灯泡的正常发光时的功率为__________W．请根据此设计的表格和实验记录，说出方案设计中存在的一个问题：_________________________．
（4）分析表中数据，发现第_________次实验数据有误．请在图丙中画出小灯泡的I-U关系图像．
（_______）
（5）昱挥同学思考后觉得：用定值电阻来替代某一电表也能测出小灯泡正常发光时的功率，并设计了四个电路图，其中正确的是________．
A． B． C． D．
22．某校科学探究小组接到一个课题，在只有托盘天平的情况下，借助烧杯、细线、水测量小物块的密度，很快他们就找到了解决方法.
（1）把天平放在水平桌面上，游码移到标尺零刻度处，发现指针静止在分度盘中央刻度线的右侧，此时应将平衡螺母向_______（选填“左”或“右”）调节，使天平平衡．
（2）用调节好的天平测量烧杯和水的总质量，操作情景如图甲所示，其错误之处是:_________．
（1）①重新调节好天平，他们按正确的方法称出了烧杯和适量水的总质量，示数如图乙所示，由此可知，烧杯和水的总质量是_______g．
②如图丙所示，用细线拴着物块浸没在水中（物块未接触烧杯底且水未溢出），天平的示数变为16. 2 g．
③将物块缓慢沉入烧杯底部，放开细线，天平的示数变为51.2 g．则物块的质量是__________g，物块的密度是___________kg/m1．
五、计算题（本大题共2小题，共13分）
23．如图甲所示，是小区内的一种新型健身器械，叫单人坐拉器，它的简化模型图，如图乙所示．坐在坐拉器座椅上的人，当双手用力向下拉动手柄A时，操作杆AB会绕着转轴O转动，连杆BD拉动杆O′C绕转轴O′转动，将座椅向上抬起，（g取10N/kg）
（1）关于该坐拉器及其模型图，下列说法正确的是_____．
A．该坐拉器是个组合杠杆，使用过程中可以省功
B．O′DC杠杆是费力杠杆，而BOA杠杆是省力杠杆
C．人的体重越重，坐拉器使用过程中的机械效率越高
D．该坐拉器的机械效率为定值，不会发生变化
（2）已知手柄竖直向下移动30cm时，座椅竖直升高9cm，用时5s，若人的质量为60kg，利用坐拉器抬起人的机械效率为90%，则抬起人的过程所做功的功率为多少_____？
（3）已知图乙中OA：OB＝6：1，O′C：O′D＝2：1，此时AB杆处于水平位置，BD杆垂直于杆AB和O′C，BD杆对AB和O′C杆的拉力均沿着BD，且大小相等．若手臂对手柄A的拉力方向和人的重力方向视作同一直线，物体间相互作用力的大小相等、方向相反，忽略坐拉器的自重、转动时的摩擦和座椅的尺度．若小红的质量为40kg，则此时小红让自己保持图乙的状态，需要对手柄A施加竖直向下的拉力为多大 _______？
24．在如图所示的电路中，电源电压为6伏且不变．电阻R1的阻值为10欧，滑动变阻器R2上标有“50Ω 2A”字样，闭合电键S，电流表示数为0.2安．求：
（1）电压表的示数；
（2）电阻R2连入电路的阻值；
（3）若移动滑动变阻器滑片P到某位置时，发现电压表和电流表中有一个已达满刻度，求此时电压表和电流表的示数．
六、综合能力题（本大题共3小题，共18分）
25．双轮电动平衡车越来越受到人们的喜爱。如图所示，质量为50kg的小红驾驶平衡车在平直的路面上匀速行驶，5min通过的路程为900m。已知平衡车的质量为10kg，轮胎与地面的总接触面积为25cm2，g取10N/kg。此过程中：
（1）以小红为参照物，路边的树是_____的。
（2）平衡车的速度_____。
（3）平衡车对地面的压强______。
26．如图甲所示为常见家用电吹风，它的简化电路如图乙所示．问：
（1）当将图乙的选择开关拨到触点A、B时，电吹风可实现的功能是什么？
（2）已知电热丝正常工作时的电阻为55Ω，当电吹风吹热风时，通过电热丝的电流是多少？电热丝的电功率是多少？
（3）测得单独使用电吹风吹冷风时，家里电能表（标有3000r/kW·h）的表盘转动30圈用时5min，则吹冷风5min消耗的电能是多少？电吹风吹冷风时的功率是多少？
27．如图甲所示是华为mate20手机.如图乙所示为电磁波谱的示意图．
用手机通话时，它与最近的基站之间相距500米，那通话中的信息大约需要_______s能传递到该基站，由图中的信息可知，红外线的波长比手机wifi信号的波长要_________．请在图乙波形图中标出任意一个波长的距离.mate20手机电池电压为4V，待机时电流约10mA，则它待机时的电功率为______W.它用原装10V4A的充电器充电，1h即可充满，则该电池板充满电时耗电_______度.
（3声音在空气中的传播速度是_______m/s．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
A.雨过天晴时，常在天空出现彩虹，这是太阳光通过悬浮在空气中细小的水珠折射而成的，白光经水珠折射以后，分成各种色光，这种现象叫做光的色散现象，所以说雨后的天空出现彩虹是由光的色散形成的，故A正确；
B.平面镜成像的特点之一是像与物大小相同，与物距的大小无关，所以人逐渐向平面镜靠近的过程中，人在镜中的像不会改变，故B错误；
C.电视机遥控器是利用红外线遥控电视机的，故C正确。
D.影子的形成说明光是沿直线传播的，由于光的直线传播，被物体挡住后，物体后面就会呈现出阴影区域，就是影子，故D正确；
故选：B。
2、D
【解析】
乒乓球上浮过程中，在液面以下时，浮力不变，当有一部分开始露出水面时，所受的浮力开始变小，故A错；乒乓球离开水面后就不再受浮力，继续上升是由于惯性，故B错；乒乓球上浮过程中，在液面以下时，水面的高度不变，压强不变，当有一部分开始露出水面时，水面开始下降，压强开始变小，故C错；乒乓球上浮过程中，水对杯底的压强先不变后减小，故D正确；应选D．
3、A
【解析】
A、塑料吸盘能牢牢吸在坡璃上，是因为受到大气压的作用，而不能说明分子间存在引力，故A错误；
B、冬天很冷的时候搓手感到暖和，是摩擦生热，是用做功的方式改变物体的内能，故B正确；
C、能闻到米粽的香味是扩散现象，是由于分子做无规则运动产生的，故C正确；
D、因为水的比热容大，相同质量的水和沙子相比，吸收相同的热量，水的温度变化小，所以夏天在河边觉得沙子热得发烫而水却很清凉，故D正确。
4、A
【解析】
A. 从图中可以看出，相同时间内，甲和乙振动的频率相同，所以音调相同的是甲和乙．故A正确；B. 甲振幅最小，乙和丙振幅相同，故乙、丙响度相同，故B错误；C. 声音的传播需要介质，声音不能在真空中传播，故C错误．D. 甲、乙、丙的振动有规律，丁无规律，因此甲、乙、丙为乐音，丁为噪音，甲和丁发声体的材料不同，故音色不同．故D错误．
5、C
【解析】
A、无人机只有在空中匀速直线飞行或悬停时，才受到平衡力作用，故A错误；
B、航拍时，为了使位于航拍器正下方的同学们所成的像更大，应减小物距，即降低飞行高度，故B错误；
C、无人机在空中悬停定位拍摄时，有力，但没有距离，故没有做功，故C正确；
D、航拍器在沿竖直方向匀速上升过程中，速度不变，动能不变，高度变大，重力势能变大，机械能变大，故D错误．
6、D
【解析】
试题分析：由电路图可知，R1与R2串联，滑动变阻器串联，两电压表分别测R1、R2两端的电压；
（1）根据串联电路的电流关系可知通过两电阻的电流关系；
（2）根据图象可知两电压表的量程不同，但指针的位置相同，据此可知它们的电压关系；
（3）根据欧姆定律可知两电阻的阻值关系；
（4）根据P=UI可知它们消耗的功率关系．
解：A、因R1与R2串联，所以通过R1的电流等于通过R2的电流，故A选项不正确；
B、因两电压表的指针位置相同，但R2两端电压表的量程比R1两端的量程大，所以R1两端的电压小于R2两端的电压，故B选项不正确；
C、根据R=可知，R1电阻值小于R2电阻值，故C选项不正确；
D、根据P=UI可知，R1消耗的功率小于R2消耗的功率，故D选项正确．
故选D．
【点评】本题考查了串联电路的特点和欧姆定律、电功率的计算，关键是根据图象得出两电压表示数之间的关系．
7、D
【解析】
带电体周围存在电场，由题意类比可知，电场会对放入其中的带电物体有力的作用；故ABC错误；D正确；
二、填空题（本大题7小题，共21分）
8、电动机
【解析】
图中存在电源，闭合开关后形成通路，有电流通过电路，而导体ab处于磁场中，故图中实验是通电导线在磁场中受力的作用，即通电能动，电动机就是利用该原理制成的；
9、20
【解析】
完全燃烧0.12m3的天然气放出的热量：
Q放＝Vq＝0.12m2×3.5×107J/m3＝4.2×106J；
这些热量完全被水吸收Q吸＝Q放＝4.2×106J；
由Q吸＝cm△t可得，水的质量：
。
10、折射 放大
【解析】
用于搅拌的玻璃棒在溶液中时，由于光的折射现象，从上面看起来溶液中的部分会比实际位置高一些，类似折断了；同学通过水中观察玻璃棒，这时烧杯和水组成凸透镜，相当于放大镜，故观察到放大的虚像。
11、增大、压缩、20
【解析】
试题分析：活塞对筒内气体做功，气体的内能增大，与四冲程汽油机的压缩冲程的能量转化相同，四冲程内燃机完成一个工作循环飞轮需转两周，汽油机飞轮的转速为2400r/min，在1s内飞轮转40转，完成20个工作循环．
【考点定位】内燃机
12、并联 6 30
【解析】
由电路图可知，闭合开关S2时，R和L并列连接，它们是并联的；由电路图可知，S1和S2都闭合时，R与L并联，电路电流为0.5A，S1闭合、S2断开时，只有电阻R接入电路，电流表示数为0.3A，由I=U/R可得电源电压U=IRR=0.3A×20Ω=6V；灯泡电阻RL=U/IL=U/I−IR=6V/0.5A−0.3A=30Ω．
13、倒立 远离
【解析】
茶杯装水后，相当于凸透镜，属于凸透镜成像，是由光的折射形成的．由图知，看到的是倒立放大的实像．要使此像缩小一些，根据凸透镜成像规律“物远像近像变小”可知，应将茶杯适当远离此图片．
14、液化 汽化
【解析】
试题分析：物质由气态变为液态的现象叫液化；物质由液态变为气态的现象叫汽化，汽化有蒸发和沸腾两种方式．空气中的水蒸气温度较高，遇到温度较低的空气，形成小水珠，即形成雾；经过一段时间，小水珠又吸收空气中的热量发生汽化现象，变成水蒸气消散在了空气中．故答案为液化；汽化．
考点： 液化及液化现象；汽化及汽化吸热的特点．
三、作图题（共7分）
15、
【解析】
地球附近的物体均受到重力作用，作用点在重心，重心为木块的几何中心，过重心作竖直向下的重力，并标出符号为G；由于木块压水平面，故受到一个竖直向上的支持力，大小等于重力，过重心作竖直向上的支持力，并标出符号F；在水平方向上，物体向右运动时，受到水平向左的摩擦力作用，作水平向左的摩擦力即可。
16、
【解析】
探究电流做功跟电流的大小之间的关系时，要保持电压相同、通电时间相同，即要将两电阻并联，用两只电流表测出通过两电阻的电流，电流表可选用小量程，开关应接在干路上，如图所示：
17、
【解析】
根据小磁针静止时的指向判断出通电螺线管的左端N极，右端为S极．根据安培定则，用右手握住螺线管，拇指伸直，指向N极，四指所指的方向就是电流的方向，所以电流从右边进入，电源的右边是正极，左边是负极，如图所：
四、实验题（本大题共5小题，共20分）
18、（1）停表（ 秒表或钟表）；（2）94；（3）95； 水在沸腾过程中，吸热，温度保持不变；98； 小于
【解析】
试题分析：（1）在实验中，还需要用秒表记录时间，所以除了需要温度计外，还需秒表；
（2）由图知，温度计的分度值为1℃，所以其示数为94℃；
（3）水在沸腾过程中温度保持不变，由表格中数据知，水从第10min开始沸腾，沸腾过程中的温度是98℃，而第12分钟的温度为95℃，所以是此数据记录错误；
此时水的沸点低于标准大气压下的沸点100℃，所以当地的大气压低于标准大气压
考点：探究水的沸腾实验
点评：此题是探究“水的沸腾”实验，考查了相关的测量仪器及对数据的分析，掌握水沸腾的特点是解决此题的关键，同时考查了沸点与气压的关系
19、B 呈现光路 不在 ③ 2 防止玻璃板太厚呈现两个像 20 不能 10:1
【解析】
（1）①已知入射光线AO和反射光线OB，多次改变光的入射角度，测反射角与入射角的大小，并比较得出反射角与入射角的大小关系，因此该实验探究了反射定律中的反射角等于入射角；
②在研究光的反射规律时，安装一个光屏后，能够利用光的漫反射现象在光屏上看到光的传播途径；将光屏的左半部分向前后翻折，就不会看到反射光线，只有当整个光屏为一平面时，才能够看到反射光线，因此可以探究反射光线、入射光线、法线是否在同一平面内；
③根据光的反射定律可知，在反射现象中，反射光线、入射光线分居法线两侧；反射光线、入射光线和法线在同一平面内，因此若将纸板倾斜，如图乙所示，让光线仍贴着纸板沿AO方向射向镜面，此时反射光线与入射光线仍在同一平面内，仍然在纸板这一平面上，但不能看到反射光线，若此时通过平面镜观察纸板，因为物像关于镜面对称，则看到的图象应为丙图中的③。
（2）①透明的玻璃板，可以观察到玻璃板的另一侧；因为厚玻璃板的两个面都可以当作反射面，会出现两个像，影响到实验效果，所以应选用薄玻璃板，用2mm厚的。
②若白纸上每方格长度是5cm，将点燃的蜡烛由A点移至B点，此时它与玻璃板的距离为2×5cm=10cm，像与玻璃板的距离为10cm，则它与像的距离为10cm+10cm=20cm；因为平面镜成虚像，光屏不能承接虚像，所以用光屏在玻璃板后面无论如何移动，在光屏上都不能成像。
③根据平面镜成像特点可知平面镜所成的像和物体关于平面镜对称。所以图中表盘数字的顺序与实际顺序左右相反，时针指向10和11之间，分针指向7，实际时间为10：1．如下图所示：
20、 B 0.65 电流表被短路；②；③如图2或图3所示 电源电压太小（或电阻太大）
【解析】
（1）闭合开关时滑动变阻器连入电路的电阻最大，故将变阻器B接线柱连入电路中，额定电压为2.5V的小灯泡，电压表选用小量程与灯并联，其阻值约为10Ω，由欧姆定律，灯正常发光时的电流为： ＝0.25A，故电流表选用小量程与灯串联，如下图1所示：
②灯在额定电压下正常发光，图中电压选用小量程，分度值为0.1V，示数为1.6V，小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向B移动，直到电压表示数为额定电压2.5V；电流表示数如图丙所示，电流表选用小量程，分度值为0.02A，电流为0.26A，则小灯泡的额定功率是：P＝UI＝2.5V×0.26A＝0.65 W；
（2）①因为电流表指针不偏转，示数为零，所以可能是电流表出现了短路或Rx出现了断路；图中电压表测待测电阻的电压，又因为电压表的示数不等于电源电压，则不是由于电阻断路造成的（若电阻断路，则电压表与电源连通，电压表示数应为3V），故可判断电路的故障是电流表短路；
②由于电源电压为3V，而电阻Rx的阻值大约为几百欧，根据欧姆定律可知电路中的电流太小，原因是电源电压太小（或电阻太大）；所以按小明所选的器材不能用伏安法测出该电阻的值。
③电源电压为3V，根据分压原理知道，当两个串联的电阻阻值大小相等时，每个电阻分得的电压也相等，所以可以将Rx与电阻箱串联，电压表并联在Rx的两端，改变电阻箱连入电路中的电阻大小，当电压表示数为1.5V时，则电阻箱的阻值等于待测电阻的阻值，电路如图2所示：
另解：只闭合S、S1，将待测电阻与变阻器串联，电压表与待测电阻并联，移动变阻器的滑片，使电压表示数U；只闭合S、S2，将电阻箱与变阻器串联，电压表与电阻箱并联，移动变阻器的滑片，使电压表示数U；根据等效替代法，则电阻箱的阻值等于待测电阻的阻值；如图3所示；
21、 0.4 23.6 1.1 测量电功率无需取平均值且没有测量电压略大与额定电压时的功率 3 C
【解析】
（1）电压表并联在灯泡和滑动变阻器的两端，测灯泡和滑动变阻器的总电压，所以电压表的“−”接线柱和滑动变阻器左上端接线柱连接错误，应把电压表并联在灯泡两端，电压表的“−”接线柱和滑动变阻器的右下接线柱相连（或与灯泡左端接线柱相连），如下图：
（2）电压表使用的0∼3V，每一个大格代表1V，每一个小格代表0.1V，电压为0.4V，电压表测量的是灯泡的电压UL=0.4V，则滑动变阻器的电压为：U滑=U−UL=3V−0.4V=2.6V，则R滑===23.6Ω；
（3）有表知灯泡正常发光的电压为2.5V，电流为0.44A，则灯泡的额定功率为：P=UI=2.5V×0.44A=1.1W；灯泡的电功率随着电压和电流的变化而变化，不能求平均值，且没有测量电压略大于额定电压时的功率；
（4）根据表中的数据画出I−U关系图象，如图所示：
由图象知，第3次数据与其他几组差别较大，是错误的数据；
（5）A．灯泡与定值电阻并联，不能判断灯泡是否正常工作，故A错误；
B．闭合右边的开关，电压表上端为正接线柱，下端为负接线柱；只闭合左边的开关，电压表上端为负接线柱，下端为正接线柱，又不能更改电路，所以其中有一次电压表接线柱一定接反，不能读出电压表示数，故不能测出灯泡的额定功率，故B错误；
C．灯泡与定值电阻并联，通过开关的断开或闭合能测出干路电流和定值电阻的电流，当定值电阻的电流为IR=时，灯泡正常工作，则根据P=UI即可求出灯泡的额定功率，故C正确；
D．闭合左边的开关，电流表把灯泡短路，灯泡不发光；只闭合右边的开关，电流表把电阻短路；两个都闭合或断开时，电流表均无示数，测不出灯泡的额定电流，故D错误．
22、左 测量时调节平衡螺母 11.2 20 4000
【解析】
把天平放在水平桌面上，游码移到标尺零刻度处，发现指针静止在分度盘中央刻度线的右侧，此时应将平衡螺母向左调节，使天平平衡．
用调节好的天平测量烧杯和水的总质量，操作情景如图甲所示，其错误之处是：测量过程中调节平衡螺母．
①烧杯和水的总质量m总=20g+10g+1.2g=11.2g．
用细线拴着物块浸没在水中，天平的示数变为16. 2g，则物块排开水的质量为16.2g-11.2g=5g，物体全部浸没在水中，则物体的体积等于其排开水的体积，则物体的体积为：．
将物块缓慢沉入烧杯底部，天平的示数变为51.2g，则物体的质量为m物=51.2g-11.2g=20g，
则物体的密度为
五、计算题（本大题共2小题，共13分）
23、BC 12W 100N
【解析】
（1）根据题意知道，该坐拉器是个组合杠杆，由功的原理可知道，使用任何机械都不能省功，故A错误；由图知道，操作杆AB会绕着转轴O转动，由于OA大于OB，所以BOA杠杆是省力杠杆；连杆BD拉动杆O′C绕转轴O′转动，O′C大于O′D，所以O′DC杠杆是费力杠杆，故B正确；手柄竖直向下移动30cm，座椅竖直升高9cm，即二者的比值不变，由×100%知道，人越重，则有用功占总功的比值越大，所以坐拉器的机械效率越高，故C正确，D错误；
（2）根据题意知道，人的体重是： =60kg×10N/kg=600N，
抬起人的过程做的有用功是： =600N×0.09m=54J，
由×100%知道，抬起人的过程所做的总功是：=60J，
则此过程所做功的功率是 ：=12W．
（2）小红的重力是： =40kg×10N/kg=400N，
对于杠杆AOB由杠杆平衡条件知道，，即：，
对于杠杆O′CD，则，即：，
根据题意知道，FB =FD，又因为物体间相互作用力的大小相等，即FA =FA′，
所以解得：FA =100N．
24、（1）2V；（2）20欧；（3）3V，0.3A或6V，0.6A
【解析】
由电路图可知,R1、R2串联，电流表测电路电流，电压表测电阻R1两端的电压；
（1）根据I=可得，电压表示数：UV=U1=IR1=0.2A×10Ω=2V；
（2）由串联电路的电压特点可得，电阻R2两端的电压：U2=U−U1=6V−2V=4V；根据I=可得此时R2连入电路的阻值：R2===20Ω；
（3）已知R1=10Ω，电源电压是6V，如果电压表量程为0∼15V，当滑动变阻器接入电路阻值为零时，电路中电流最大，则电路中最大电流为I===0.6A，因此电流表量程应为0∼0.6A；电流表量程为0∼0.6A，当电流表指针达到满偏时，最大电流为I最大=0.6A，此时电压表示数为UV=I最大R1=0.6A×10Ω=6V
