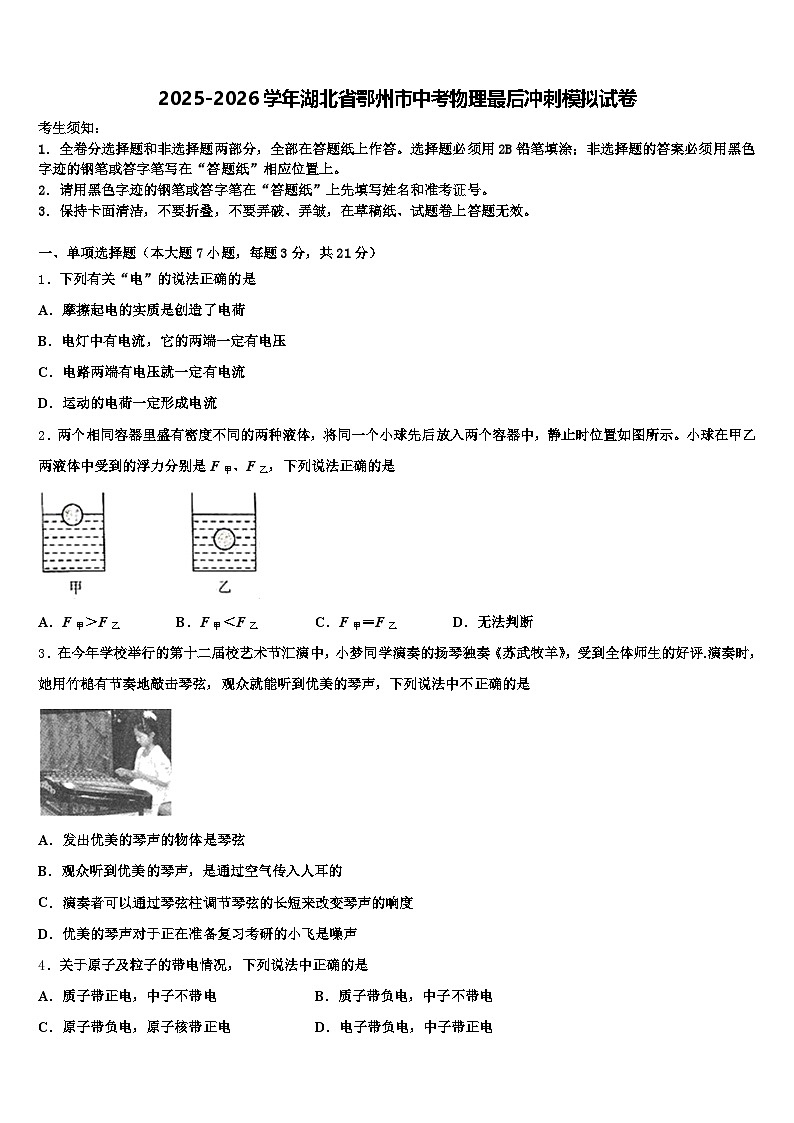

2025-2026学年湖北省鄂州市中考物理最后冲刺模拟试卷（含答案解析）

这是一份2025-2026学年湖北省鄂州市中考物理最后冲刺模拟试卷（含答案解析），共21页。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、单项选择题（本大题7小题，每题3分，共21分）
1．下列有关“电”的说法正确的是
A．摩擦起电的实质是创造了电荷
B．电灯中有电流，它的两端一定有电压
C．电路两端有电压就一定有电流
D．运动的电荷一定形成电流
2．两个相同容器里盛有密度不同的两种液体，将同一个小球先后放入两个容器中，静止时位置如图所示。小球在甲乙两液体中受到的浮力分别是F甲、F乙，下列说法正确的是
A．F甲＞F乙B．F甲＜F乙C．F甲＝F乙D．无法判断
3．在今年学校举行的第十二届校艺术节汇演中，小梦同学演奏的扬琴独奏《苏武牧羊》，受到全体师生的好评.演奏时，她用竹槌有节奏地敲击琴弦，观众就能听到优美的琴声，下列说法中不正确的是
A．发出优美的琴声的物体是琴弦
B．观众听到优美的琴声，是通过空气传入人耳的
C．演奏者可以通过琴弦柱调节琴弦的长短来改变琴声的响度
D．优美的琴声对于正在准备复习考研的小飞是噪声
4．关于原子及粒子的带电情况，下列说法中正确的是
A．质子带正电，中子不带电B．质子带负电，中子不带电
C．原子带负电，原子核带正电D．电子带负电，中子带正电

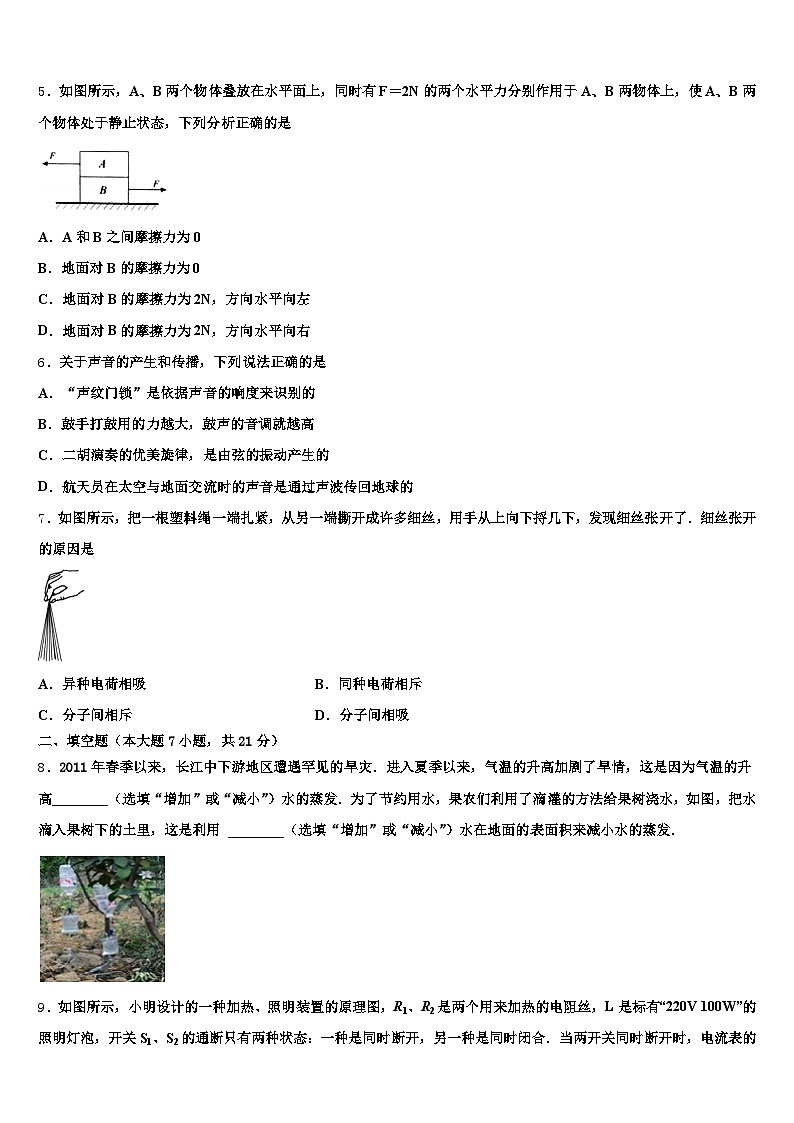

5．如图所示，A、B两个物体叠放在水平面上，同时有F＝2N的两个水平力分别作用于A、B两物体上，使A、B两个物体处于静止状态，下列分析正确的是
A．A和B之间摩擦力为0
B．地面对B的摩擦力为0
C．地面对B的摩擦力为2N，方向水平向左
D．地面对B的摩擦力为2N，方向水平向右
6．关于声音的产生和传播，下列说法正确的是
A．“声纹门锁”是依据声音的响度来识别的
B．鼓手打鼓用的力越大，鼓声的音调就越高
C．二胡演奏的优美旋律，是由弦的振动产生的
D．航天员在太空与地面交流时的声音是通过声波传回地球的
7．如图所示，把一根塑料绳一端扎紧，从另一端撕开成许多细丝，用手从上向下捋几下，发现细丝张开了．细丝张开的原因是
A．异种电荷相吸B．同种电荷相斥
C．分子间相斥D．分子间相吸
二、填空题（本大题7小题，共21分）
8．2011年春季以来，长江中下游地区遭遇罕见的旱灾．进入夏季以来，气温的升高加剧了旱情，这是因为气温的升高________（选填“增加”或“减小”）水的蒸发．为了节约用水，果农们利用了滴灌的方法给果树浇水，如图，把水滴入果树下的土里，这是利用 ________（选填“增加”或“减小”）水在地面的表面积来减小水的蒸发．
9．如图所示，小明设计的一种加热、照明装置的原理图，R1、R2是两个用来加热的电阻丝，L是标有“220V 100W”的照明灯泡，开关S1、S2的通断只有两种状态：一种是同时断开，另一种是同时闭合．当两开关同时断开时，电流表的示数为5.5A，电阻R1的电功率为P1，电阻R2的电功率为P2，电路的总电功率为P；电源两端的电压U恒为220V，P1:P2=1:1．求：
总电功率P；___________ R1的阻值；___________若开关同时断开48min后再同时闭合10min，该装置共消耗电能_______kW·h．
10．李辉同学全家到西藏旅游，到达拉萨后发现带去的密封很好的袋装方便面内部气体膨胀了很多，这是因为李辉家所在地的大气压比拉萨的大气压 ，与膨胀前相比，这包方便面的质量 （选填“变小”“不变”“变大”）
11．洒水车在工作时要求速度不能太快，一辆洒水车在马路上作业时，20min行驶了8km，该洒水车的速度为________km/h。在洒水的过程中，洒水车的机械能____________（选填“变大”、“变小”或“不变”）。洒水结束，洒水车快速行驶回基地，乘坐小汽车的小明与洒水车擦身而过时，感觉到车身有一点晃动，其原因是：_________。
12．钢球沿20m长的斜面滚下后，又在水平地面上滚动25m距离才停止．钢球在斜面和地面上滚动时间分别是5s和10s，则钢球在斜面上的平均速度是________m/s，在整个路程上的平均速度是__________m/s．
13．夏天到了，许多人购置了水垫和水枕来防暑降温．水垫和水枕用水作致冷剂效果较好，是因为水的_____较大，在使用过程中通过_____方式改变了人体的内能．
14．通常我们说“铝比铁轻”是指铝的________(选填“密度”、“质量”或“体积”)比铁小;一瓶矿泉水，喝掉了一半，剩下一半水的密度将________;某钢瓶内装有氧气，在一次气焊中用去其中的一半，则瓶内剩余氧气的密度将________ (以上两空均选填“变大”、“变小”或“不变”).
三、作图题（共7分）
15．在老师的指导下，小刚和小红通过实验探究“220V 60W”和“220V 15W”的白炽灯接到电路中哪个更亮．小刚的实验结论是“220V 60W”灯泡更亮，小红却得出了与小刚相反的结论．他们是怎样把两个灯泡接在照明电路中的？请完成虚线框内的电路连接．
16．根据小磁针的指向（黑色的为 N 极）在图中标出螺丝管的 N 极，并画出螺线管的绕线.
17．如下图，一质量分布均匀的轻杆AB焊接于A点后悬挂于竖直墙壁的B点，轻杆的延长线过球心O，画出要使铁球刚好离开墙壁时的最小动力F1和阻力F2及阻力臂L2 ．
四、实验题（本大题共5小题，共20分）
18．实验探究：平面镜成像特点。
器材如图甲，将白纸平铺在水平桌面上，蜡烛A正确放在白纸上,将玻璃板竖直放在白纸的中央。白纸在实验中的作用是什么？小明摆放好器材后，点燃蜡烛A，另拿一个与A相同的蜡烛B替代A去找像，发现B与A的像完全重合并像点燃了一样，由此可分析出哪些信息？（请写出两条）回家后，小红照镜子（如图乙），她认为她离镜子的距离大于自己的像到镜子的距离。想要证明她的观点是否正确，请写出你需要收集的证据.
19．小刚在做“探究液体内部压强的规律”实验时找来一根长20cm的薄壁玻璃管、烧杯、刻度尺、质量已知的细沙、适量的水和盐水（已知ρ水＝1.0×103kg/m3，g取10N/kg）。他设计的实验步骤如下：
（a）将玻璃管的一端扎上橡皮膜，竖直插入水中如图甲所示，发现橡皮膜向上凸起，此现象说明_____。
（b）向玻璃管中分别装入不同质量的细沙，并竖直插入液体中，直至橡皮膜变平，如图乙所示。
（c）用刻度尺测出每一次橡皮膜到液面的距离，记录数据如下表：
（1）请你帮小刚将表格中数据填写完整。
（2）要研究液体内部压强与液体密度的关系应选择第_____组实验。
（3）分析1、2、3组实验数据可得出结论：液体密度不变时，其内部压强与深度成_____。
（拓展）同组的小红想利用这些器材测量某液体的密度：①她先将装有一定量沙子的玻璃管竖直插入水中，让玻璃管漂浮在水面上，用刻度尺测出玻璃管露出水面部分的长度h1； ②_____；则待测液体的密度为_____。（用测量的物理量表示）
20．回顾实验和探究，探究并联电路的电流规律：
21．如图甲所示，是小明“探究物质熔化规律”的实验装置．
（1）实验中某时刻温度计示数如图乙所示，该物质此时的温度为_____℃．
（2）图丙是他根据记录的数据绘制的“温度—时间”图像，由图像可知：该物质在熔化过 程中吸收热量，温度______，熔化共用了_____min．
（3）若该物质固态时的比热容为c，则其液态时的比热容为_____．
22．利用如图所示实验器材做“用滑动变阻器改变小灯泡的电流”的实验，小灯泡的额定电压为3.8V，电源电压不大于3V。把图中的器材连接成实验电路，要求滑动变阻器的滑片P向右移动时，通过小灯泡中的电流变大。（电流表使用0-0.6A量程）
为了做“测定小灯泡电阻”的实验，请你再将电压表接在小灯泡两端。（_____）
小明同学连接好实验电路，检查连接无误后闭合开关，两电表的指针位置如图所示，灯泡此时的电阻为____
小明同学还想利用这个电路做“测量小灯泡电功率”的实验，该实验的实验原理是____，他____（选填“能”或“不能”）测量出小灯泡的额定电功率，理由是_______.
五、计算题（本大题共2小题，共13分）
23．如图所示，体重为600 N的小林在跑步机上锻炼身体．他每只脚与跑步机的接触面积是125 cm2，设他在跑步机上以5 m/s的速度匀速跑动30 min，跑步的总动力为40 N．求：
(1)他在这段时间内相当于跑了多少路程？
(2)在跑步过程中小林对跑步机的压强为多大？
(3)他在这段时间内做了多少功？
(4)他在这段时间内做功的功率是多少？
24．天然气灶使用方便、经济环保。如图所示，在一个标准大气压下，天然气灶将一壶质量为3kg、温度为20℃的水加热至沸腾，大约需要10min，已知：水的比热容为4.2×103J／（kg·℃），天然气的热值为3.5×107J／m3。求：
水吸收的热量；若天然气完全燃烧放出的热量60％被水吸收，烧开这壶水需要多少天然气。
六、综合能力题（本大题共3小题，共18分）
25．用手边的铅笔可以做很多物理小实验．
如图甲所示，用手指压铅笔尖手感到疼，因为物体间力的作用是___．先用一根橡皮筋沿水平方向匀速直线拉动放在桌面上的一本书，然后在书下垫几支圆铅笔，再水平匀速直线拉动，如图乙所示．可根据两种情况下___比较书受到摩擦力的大小；由此，可以初步得出的结论是____．如图丙所示，若笔尖的面积是0.5mm2，笔尾的面积是0.4cm2，两个手指用3N的力对压铅笔的两端，则与笔尖接触的手指受到的压强为____pa，它表示的物理意义是___．
26．随着人民生活水平的不断提高汽车经走进我们的家庭小明的爸爸最近也购买了车请完成下面两个与汽车有关的问题：
（1）请在图中用笔到线代替导线将汽车的启动原理图钥匙孔连接完整（说明：当钥匙插入仪表板土的钉匙孔并转动（相当于闭合开关），电动机（M）工作，启动轿车：电磁铁的工作电压小于电动机的工作电压）
（_____）
（2）电路接通后，电磁铁的上端是_____（选填“N或“S“）极
（3）若轿车在公路上以108km/h的速度匀速直线行驶2小时，已知该汽车行驶时每公里消耗0.1L，知汽油的热值为3×107J/L，轿车行驶过程中，汽油完全燃烧产生的内能有30%轿车前进时克服摩擦阻力所需要的能量求
①行驶2小时轿车通过的路程______？
②这2小时消耗汽油多少升_______？
③在上述行驶过程中受到的牵引力是多大__________？
27．无人机航拍影像具有高清晰、高现实性的优点．下表是某小型无人机的部分参数：
（电池容量＝放电电流×放电时间，例如，1mAh是指以1mA的电流能连续工作lh．帧/秒是指每秒拍摄的画面数）．
（1）人们是利用遥控器通过_____传输信息操控无人机的，其有效操控距离至少为_____km．
（2）小轿车在高速公路上限速120km/h．如图甲所示，交警部门利用无人机进行高速公路通行情况的实时监测．一辆小轿车在通行0.5m的过程中，高速摄像机拍摄帧数为110帧，据此判断小轿车是否超速？_____（是/否）．
（3）如图乙，是无人机竖直向上运动的v﹣t图象，由图象可知，在0～5s内，无人机受到的升力_____（＞/＝/＜）重力．
（4）电动机是控制无人机飞行状态的关键动力设备，当它正常工作时，12s内消耗的电能是_____J．已知电动机消耗的功率是电源总功率的50%，则无人机在空中以额定功率飞行的时间不能超过_____h．
（5）为增大小型无人机的巡航时间，请从研制方面，提出一条合理化建议：_____．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
摩擦起电的实质是电子从一个物体转移到另一个物体上，失去电子的物体带正电，得到电子的物体带负电，所以此过程不是创造了电荷，故A错误；电路中有电流的条件是：电路两端有电压且电路闭合，故B正确；电路中有电压且电路闭合，电路中才会有电流，所以，电路中若有电压电路，但不是通路则会没有电流，故C错误；只有电荷发生定向移动才形成电流，运动的电荷不一定形成电流，故D错误，故选B．
2、C
【解析】
由图知，小球在甲液体中漂浮，浮力等于重力；小球在乙液体中悬浮，浮力等于重力；
因同一个小球的重力一定，所以小球在甲液体中受到的浮力等于在乙液体中受到的浮力，即F甲＝F乙．故C正确，ABD错误。
3、C
【解析】
A．声音是由物体振动产生的，优美的琴声是由于琴弦振动产生的，故A说法正确，不符合题意；
B．声音的传播需要介质，琴声通过空气传入观众的耳朵，从而听到声音，故B说法正确，不符合题意；
C．对于弦乐器，可以通过改变琴弦的长短、粗细、松紧程度来改变其发声的音调，所以演奏者通过琴弦柱调节琴弦的长短是来改变琴声的音调的，故C说法错误，符合题意；
D．优美的琴声干扰了小飞的考研复习，属于噪声，故D说法正确，不符合题意．
4、A
【解析】
组成原子的三个基本微粒：电子、中子和质子。电子带负电，中子不带电，质子带正电；原子本身不带电，故A正确，BCD错误。
5、B
【解析】
先分析A受力情况，得出B对A的摩擦力大小，在对B进行受力分析，求出地面对B的摩擦力．
【详解】
A处于静止状态，受力平衡，A在水平方向上受水平向左的拉力F和B对A向右的静摩擦力，所以f1＝F＝2N，故A错误；因物体间力的作用是相互的，B对A产生向右的静摩擦力，同时B也受到A对它的摩擦力，大小为2N，方向向左，B同时受向右的拉力F＝2N, 二力平衡，B处于静止状态，故地面对B没有摩擦力，故B正确，CD错误．故选B．
6、C
【解析】
（1）不同物体发声时，声音的特色不同，就是指音色不同；
（2）音调与振动快慢有关，响度与振幅有关；
（3）声音是由物体振动产生的；
（4）真空不能传播声音．
【详解】
A、“声纹门锁”是依据声音的音色来识别的，故A错误；
B、鼓手打鼓用的力越大，鼓声的响度就越大，故B错误；
C、二胡演奏出的优美旋律，由弦的振动产生的，故C正确；
D、太空中是真空，真空不能传播声音，宇航员与地面的交流时的声音是通过电磁波传回地球的，故D错误．
故选C．
7、B
【解析】
通过摩擦后，塑料绳带上了同种电荷，根据同种电荷互相排斥，所以细丝是带上了同种电荷相互排斥从而使细丝张开，故ABD错误，B正确。
二、填空题（本大题7小题，共21分）
8、增加 减小
【解析】
对于表面积、表面上方空气的流动一定的水，温度越高，水的蒸发越快，所以气温的升高加快了水分的蒸发从而加剧旱情；果农们利用了滴灌的方法给果树浇水，减小水分的暴露表面积，使水在地面的表面积减小，从而减少土壤水分的蒸发，利于节约用水。
9、1210W 10Ω 1.418
【解析】
（1）当两开关同时断开时，R1、R2串联，电流表测电路中的电流，根据P=UI求出电路的总功率；
（2）当两开关同时断开时，R1、R2串联，电流表测电路中的电流，利用串联电路的电流特点和P=I2R结合P1：P2=1：1求出R1与R2的阻值之比，根据欧姆定律求出电路中的总电阻，利用电阻的串联求出电阻R1的阻值；
（1）根据W=Pt求出开关同时断开48min消耗的电能，由电路图可知，开关S1、S2同时闭合时，灯泡L与R1并联，根据并联电路的电压特点和求出电路的总功率，利用W=Pt求出同时闭合10min消耗的电能，然后求出该装置共消耗的电能．
【详解】
（1）当两开关同时断开时，R1、R2串联，电流表测电路中的电流，
则电路的总功率：P=UI=220V×5.5A=1210W；
（2）当两开关同时断开时，R1、R2串联，电流表测电路中的电流，
因串联电路中各处的电流相等，且P1：P2=1：1，
所以，由P=I2R可得，R1与R2的阻值之比：
，即R2=1R1，
由可得，电路中的总电阻：
因串联电路中总电阻等于各分电阻之和，
所以，R=R1+R2=R1+1R1=4R1=40Ω，
解得：R1=10Ω，R2=10Ω；
（1）由可得，开关同时断开48min消耗的电能：
当两开关同时闭合时，灯泡L与R1并联，
因并联电路中各支路两端的电压相等，
所以，此时电路的总功率：
同时闭合10min消耗的电能：
所以，该装置共消耗电能：
W=0.968kW•h+2.47kW•h=1.418kW•h．
本题考查了串、并联电路的特点和欧姆定律、电功率公式、电功公式的灵活应用，分清两种状态下电路的连接方式是关键．
10、高 不变
【解析】
试题分析：此题考查了大气压随海拔升高，而气压越低；还考查了质量是物体的一种基本属性，与物体的状态、形状、温度、所处的空间位置的变化无关．因此随着海拔高度的增加，外界大气压也随之降低；而袋内气体由于密闭，气压几乎不变，形成内外气压差，导致袋装方便面内部气体膨胀；质量是物体的一种基本属性，这包方便面的位置变了，但质量不变．
考点：大气压强与高度的关系 质量及其特性
11、24 变小 小汽车和洒水车之间空气流速大压强小
【解析】
该洒水车的速度：v= =24km/h，
工作的过程中，洒水车的质量不断减小，速度不变，动能变小，重力势能变小，机械能包括动能和势能，所以洒水车的机械能变小；
当小明乘坐的小汽车与洒水车擦身而过时，两车之间的空气流速很大，压强变得很小，在外面大气压的作用下，两车要向中间靠拢，所以会感觉到车身有晃动。
12、4；1．
【解析】
试题分析：确定对应的路程和时间，根据平均速度公式进行计算．由题意可知，钢球在斜面上的平均速度；钢球在整个路程上的平均速度故答案为4；1．
考点： 变速运动与平均速度．
13、比热容 热传递
【解析】
水与其他物质比较，水升高相同的温度吸收的热量多，所以水垫和水枕有较好的致冷效果，是因为水的比热容较大．用水垫和水枕来防暑降温，水通过接触人体吸收了人体的热量，所以是通过热传递的方式来改变人体内能的．
14、密度 不变 变小
【解析】
通常我们说“铝比铁轻”是指铝的密度小于铁的密度；
密度是物质本身的一种特性，与质量、体积大小无关，一瓶矿泉水，喝掉了一半，剩下一半的密度将不变；
原来钢瓶内氧气的质量不变，一次气焊用去一半，则瓶内剩余氧气的质量减小，而剩余氧气的体积不变，由=可知，剩余氧气的密度变小。
三、作图题（共7分）
15、
【解析】
小刚的连接方法：“220V 60W”和“220V 15W”并联在220V电路上，灯泡都能在额定电压下正常发光，即60W灯泡更亮；
小红的连接方法：“220V 60W”和“220V 15W”两灯泡串联，通过两灯泡的电流相等；60W灯泡的电阻小于15W灯泡的电阻；根据P=I2R可知15W灯泡的实际功率较大，即15W的灯泡更亮．如图：
16、
【解析】
小磁针静止时N极指示的方向向右，为该点磁场的方向．在磁体外部，磁感线从N极指向S极，所以螺线管的左端为N极，右端为S极．
根据安培定则，伸出右手使大拇指指向通电螺线管的N极，即螺线管的左端，则四指弯曲的方向为电流的方向，如图所示：
．
答案：见上图．
17、
【解析】
试题分析：由图知，当力F1作用在球的下边缘，且与通过AB的直径垂直时，动力臂最长，
由图知，球对杆的拉力方向竖直向下，阻力的方向竖直向下，阻力臂既支点到阻力作用线的距离，其受力图如图所示：
四、实验题（本大题共5小题，共20分）
18、（1）用于记录像、物、玻璃板的位置；（2）确定像的位置和像与物体等大；（3）同一物体不同物距时对应的像距
【解析】
（1）白纸平铺在水平桌面上，蜡烛A正确放在白纸上，将玻璃板垂直桌面放置在白纸的中央，白纸用于记录像、物、玻璃板的位置；
（2）实验时，取两支大小相等的蜡烛，点燃蜡烛A放在玻璃板的左侧，拿蜡烛B替代A去找像，发现B与A的像完全重合并像点燃了一样，则B与蜡烛A的像已完全重合。由此可以得出的结论是像与物的大小相等，还可以确定像的位置；
（3）探究“像的大小与物体到镜子距离的关系”，应该记录同一物体在不同物距时，对应的像距，从而证明小红的观点是否正确。
19、明液体内部有向上的压强；
7.51、4正比再将这个装有一定量沙子的玻璃管竖直插入待测液体中，让玻璃管漂浮在水面上，用刻度尺测出玻璃管露出液面部分的长度h2
【解析】
（a）发现橡皮膜向上凸起，此现象说明液体内部有向上的压强。
（1）橡皮膜在液体中受到的压强为：p＝750Pa，根据p＝ρgh，故橡皮膜到液面的距离：
h＝＝＝0.075m＝7.5cm；
（2）要研究液体内部压强与液体密度的关系，要控制液体的密度相同，故应选择第1、4组实验；
（3）分析1、2、3组实验数据知，可得出结论：橡皮膜在液体中受到的压强与橡皮膜到液面的距离之比为一定值，故得出的结论是：液体密度不变时，其内部压强与深度成正比。
【拓展】
①她先将装有一定量沙子的玻璃管竖直插入水中，让玻璃管漂浮在水面上，用刻度尺测出玻璃管露出水面部分的长度h1；
②再将这个装有一定量沙子的玻璃管竖直插入待测液体中，让玻璃管漂浮在水面上，用刻度尺测出玻璃管露出液面部分的长度h2
玻璃管底部在水中的深度：h水＝20cm﹣h1；
玻璃管底部受到水竖直处向上的压力：
F水＝p水S＝ρ水g（20cm﹣h1）﹣﹣﹣﹣﹣①；
玻璃管底部在待测液体中的深度：h液＝20cm﹣h2；
玻璃管底部受到液体竖直向上的压力：
F液＝p液S＝ρ液g（20cm﹣h2）﹣﹣﹣﹣﹣②，
根据二力平衡原理，玻璃管受到向上压力F＝G，故由①②得：
ρ水g（20cm﹣h1）＝ρ液g（20cm﹣h2），
待测液体的密度为：
ρ液＝×ρ水。
20、电流表 并 断开 为了保护电路 串
【解析】
探究并联电路的电流规律，要测量电流大小，故用到电流表；
（1）探究并联电路的电流规律，将灯L1、L2并联；连接电路时，开关应处于断开状态，目的是为了保护电路；
（2）电流表与待测电路串联，故将电流表分别L1、L2串联，测出通过灯泡L1、L2中的电流；要测量通过L1电流，故电流表待测电路L1串联，注意电流从电流表正接线柱流入，如下图所示；
（3）测出干路电流为0.56A，电流表接在干路上，电流表选用小量程，电路图如图；
因分度值为0.02A，L1的电流为0.34A，根据并联电路电流的规律，则L2中电流，电流表指针如图所示：

并联电路中，干路电流等于各支路电流之和。
本题探究并联电路的电流规律，考查电路连接、画电路图、电流表读数及并联电路电流的规律．
21、2 不变 4 2c
【解析】
（1）如图乙所示，温度在0℃以上，分度值是1℃，该物质此时温度是2℃；
（2）该物质在熔化过程中吸收热量，温度保持不变，该物质是晶体，从2min开始熔化，6min结束，熔化时间为6min-2min=4min；
（3）图中AB段为固态，加热时间是2min，升高的温度为3℃，CD段为液态，加热时间为4min，升高的温度为3℃，两种状态下质量相等，处于固态吸收的热量是处于液态时吸收热量的，即吸热之比为1：2，根据Q=cmΔt可知该物质液态时的比热容是固态时比热容的2倍，液态时的比热容是2c．
22、 7.5 P=UI 不能 电源电压小于小灯泡额定电压
【解析】
(1)滑动变阻器右移，电路中电流变大，总电阻减小，滑动变阻器接入电路电阻减小，滑片接右下端接线柱，把滑动变阻器串联在电路中。
(2)电源电压为3V，电压表选择0∼3V量程，电压表与灯泡并联，电流从电压表正接线柱流入，从负接线柱流出。如图。
电压表选择0∼3V量程，每一个大格代表1V，每一个小格代表0.1V，电压为1.8V，
由实物连接图知，电流表选择0∼0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.24A，R===7.5Ω.
(3) “测量小灯泡电功率”的实验原理是P=UI，该电路中使用两节干电池，电源电压为3V，小于小灯泡的额定电压，因此利用该电路不能测量出小灯泡的额定电功率。
五、计算题（本大题共2小题，共13分）
23、 (1) 9 km；(2) 4.8×104 Pa；(3) 3.6×105 J；(4) 200 W
【解析】
(1)由v＝s/t得：他在这段时间内相当于跑的路程为s＝vt＝5 m/s×30×60 s＝9000m＝9km；(2) 在跑步过程中小林对跑步机的压强p＝F/S＝G/S＝600N/0.0125m2＝4.8×104 Pa；(3) 他在这段时间内做功W＝Fs＝40 N×9 000 m＝3.6×105J；(4) 他在这段时间内做功的功率P＝W/t＝3.6×105J/1800s＝200 W．
24、（1）1.008×106J；（2）4.8×10－2m3。
【解析】
（1）在一个标准大气压下，水沸腾时的温度t＝100℃．则水吸收的热量：
（2）由得，天然气完全燃烧放出的热量：
。
由得，烧开这壶水需要天然气的体积：
。
六、综合能力题（本大题共3小题，共18分）
25、相互的 橡皮筋伸长的长度变化 在压力相同时，滚动摩擦力小于滑动摩擦力 6×106 1m2的面积上受到的压力为6×106N
【解析】
(1)手对铅笔尖施加力的作用的同时，受到铅笔尖的反作用力，说明力的作用是相互的；
(2)根据图书两次运动时橡皮筋伸长的长度变化，比较两种情况下摩擦力的大小．书在桌面上时，受到的摩擦力是滑动摩擦力，书在铅笔上时，书受到的摩擦力是滚动摩擦力，书在铅笔上运动时，橡皮筋的长度短，这说明：在压力相同时，滚动摩擦力小于滑动摩擦力；
(3)由于力的作用是相互的，笔尖对手的作用力等于3N;
则与笔尖接触的手指受到的压强：p===6×106Pa；
6×106Pa的物理意义是1m2受到的压力为6×106N.
26、 N 216km 21.6L 900N
【解析】
（1）根据题意分析可知，钥匙孔与一节电池、电磁铁组成控制电路，电动机与总电源组成工作电路，如下图：
（2）由图知，电流由电磁铁的下方流入，根据安培定则可知，电磁铁的上端为N极，下端为S极；
（3）①由 得，行驶2小时轿车通过的路程：；
②根据题意可知，这2小时消耗的汽油： ；
③汽油完全燃烧产生的热量： ，
根据可知，轿车前进时克服摩擦阻力做的功：，
汽车匀速行驶时，受到的牵引力和阻力是平衡力，由 得，汽车受到的牵引力：
．
27、电磁波 5 是 ＞ 240 1.5 减轻无人机的质量
【解析】
（1）人们是利用遥控器通过电磁波传输信息来操控无人机的；由图表中数据可知，最大飞行半径为5km，故有效操控距离至少为5km；
（2）高速摄像机拍摄1帧画面需要的时间
高速摄像机拍摄帧数为110帧所需的时间：t＝110×＝0.01s，
小轿车的速度：小轿车已经超速．
（3）分析图乙可知，由图象可知，在0～5s内，无人机做加速运动，则无人机处于非平衡状态，升力大于重力；
（4）无人机飞行状态正常工作时，12s内消耗的电能：W＝Pt＝20W×12s＝240J；
无人机电源的总能量：W总＝UIt＝24V×2.5A×1×3600s＝216000J；
电动机消耗的能量是电源总能量的50%：W′＝50%W总＝50%×216000J＝108000J，
由可得，无人机在空中以额定功率飞行的时间：
（5）为增大小型无人机的巡航时间，可以减轻无人机的质量，减小工作功率，增大电能储备等．
实验序号
1
2
3
4
待测液体
水
盐水
沙子质量（g）
30
60
90
30
橡皮膜在液体中受到的压强（Pa）
375
750
1125
375
橡皮膜到液面的距离（cm）
3.75
_____
11.25
3.0
器材
电源、导线、开关、两个小灯泡、_____．
过程
（1）将灯L1、L2_____联．连接电路时，开关应处于_____状态，目的是_____．将电流表分别L1、L2_____联，测出通过灯泡L1、L2中的电流，通过L1的电流如图甲所示，请连接测量通过L1电流的实物图．
测出干路电流为0.56A，请方框中画出测干路电流的电路图，并在乙图中标出L2中电流．
结论
并联电路中，干路电流等于各支路电流_____．
参数名称
最大飞行半径/km
最大巡航速度km/h
电池电压/V
电池容量/mAh
电动机额定功率/W
拍摄速度/帧/秒
数据
5
50
24
2500
20
11000
