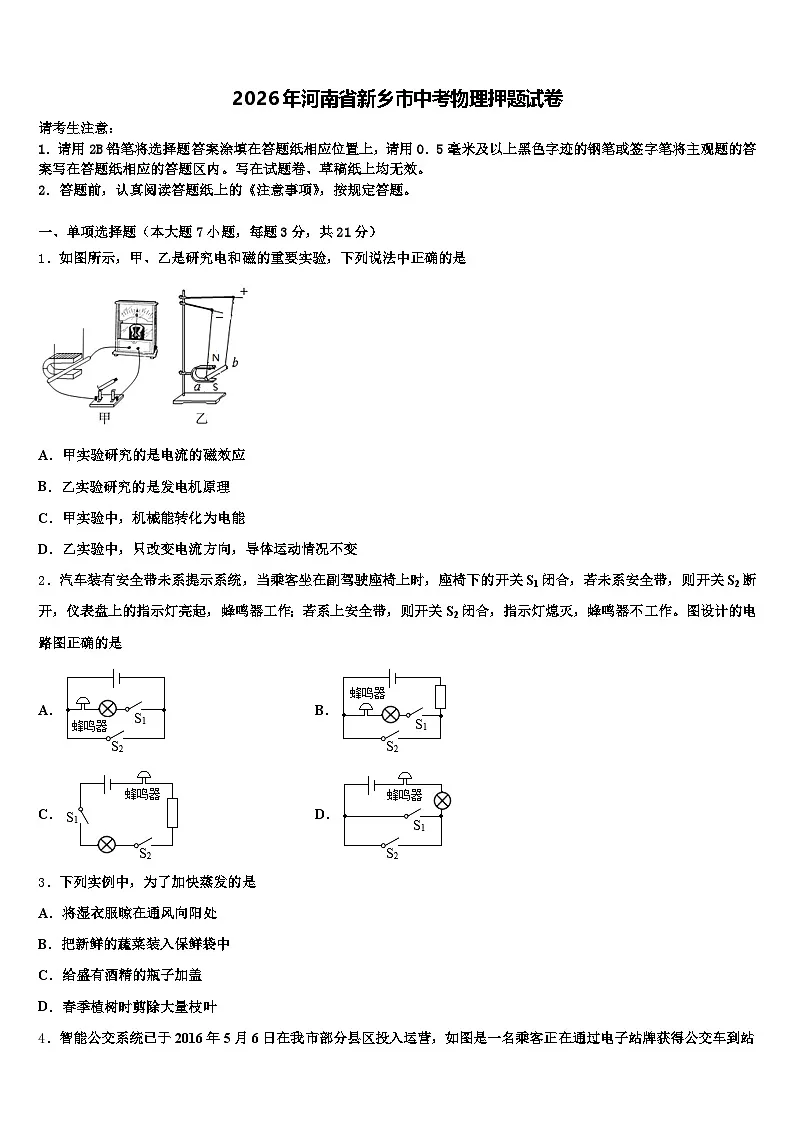

2026年河南省新乡市中考物理押题试卷（含答案解析）

这是一份2026年河南省新乡市中考物理押题试卷（含答案解析），共19页。试卷主要包含了下列实例中，为了加快蒸发的是等内容，欢迎下载使用。
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示，甲、乙是研究电和磁的重要实验，下列说法中正确的是
A．甲实验研究的是电流的磁效应
B．乙实验研究的是发电机原理
C．甲实验中，机械能转化为电能
D．乙实验中，只改变电流方向，导体运动情况不变
2．汽车装有安全带未系提示系统，当乘客坐在副驾驶座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起，蜂鸣器工作；若系上安全带，则开关S2闭合，指示灯熄灭，蜂鸣器不工作。图设计的电路图正确的是
A．B．
C．D．
3．下列实例中，为了加快蒸发的是
A．将湿衣服晾在通风向阳处
B．把新鲜的蔬菜装入保鲜袋中
C．给盛有酒精的瓶子加盖
D．春季植树时剪除大量枝叶

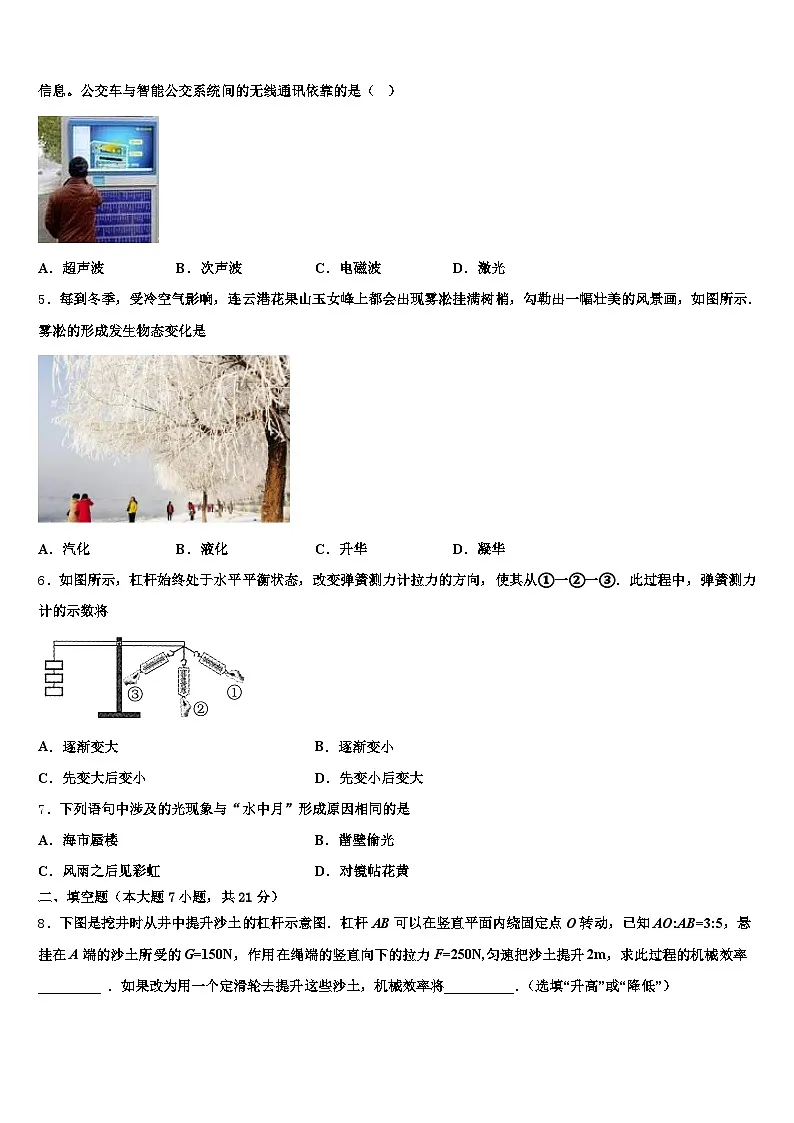

4．智能公交系统已于2016年5月6日在我市部分县区投入运营，如图是一名乘客正在通过电子站牌获得公交车到站信息。公交车与智能公交系统间的无线通讯依靠的是（ ）
A．超声波B．次声波C．电磁波D．激光
5．每到冬季，受冷空气影响，连云港花果山玉女峰上都会出现雾凇挂满树梢，勾勒出一幅壮美的风景画，如图所示.雾凇的形成发生物态变化是
A．汽化B．液化C．升华D．凝华
6．如图所示，杠杆始终处于水平平衡状态，改变弹簧测力计拉力的方向，使其从①一②一③．此过程中，弹簧测力计的示数将
A．逐渐变大B．逐渐变小
C．先变大后变小D．先变小后变大
7．下列语句中涉及的光现象与“水中月”形成原因相同的是
A．海市蜃楼B．凿壁偷光
C．风雨之后见彩虹D．对镜帖花黄
二、填空题（本大题7小题，共21分）

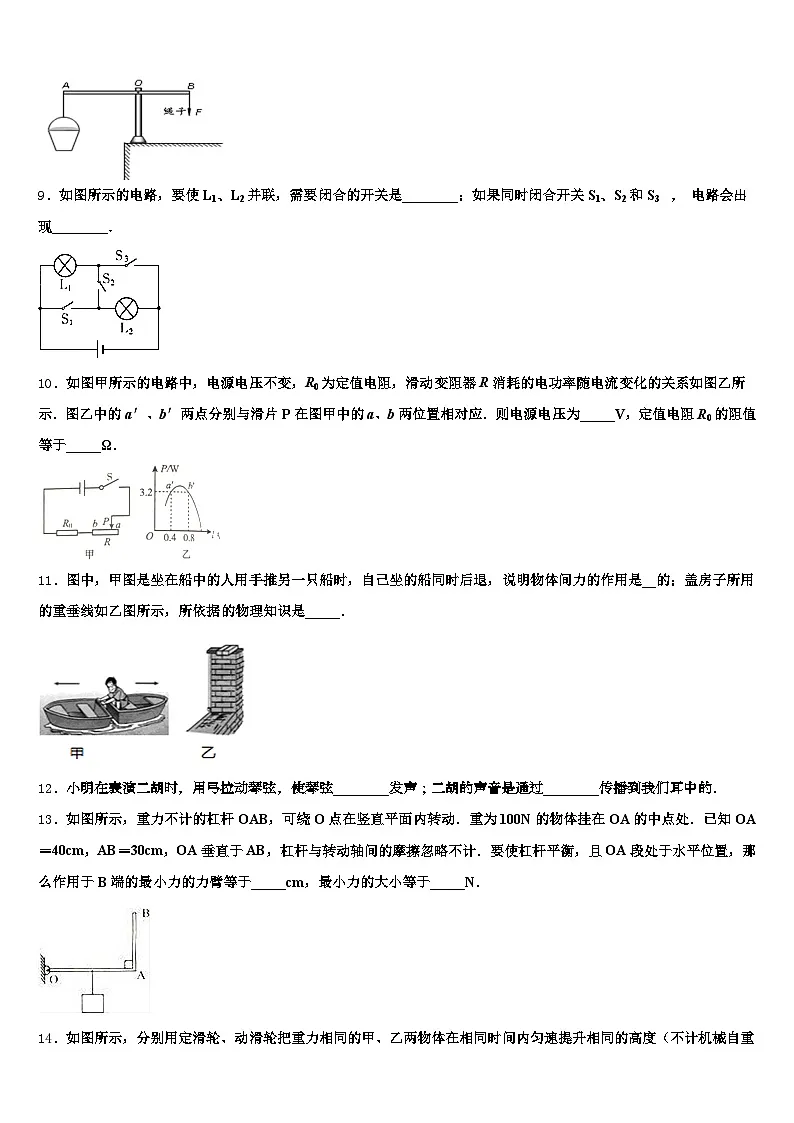

8．下图是挖井时从井中提升沙土的杠杆示意图．杠杆AB可以在竖直平面内绕固定点O转动，已知AO:AB=3:5，悬挂在A端的沙土所受的G=150N，作用在绳端的竖直向下的拉力F=250N,匀速把沙土提升2m，求此过程的机械效率_________ ．如果改为用一个定滑轮去提升这些沙土，机械效率将__________．（选填“升高”或“降低”）
9．如图所示的电路，要使L1、L2并联，需要闭合的开关是________；如果同时闭合开关S1、S2和S3 ， 电路会出现________．
10．如图甲所示的电路中，电源电压不变，R0为定值电阻，滑动变阻器R消耗的电功率随电流变化的关系如图乙所示．图乙中的a′、b′两点分别与滑片P在图甲中的a、b两位置相对应．则电源电压为_____V，定值电阻R0的阻值等于_____Ω．
11．图中，甲图是坐在船中的人用手推另一只船时，自己坐的船同时后退，说明物体间力的作用是__的；盖房子所用的重垂线如乙图所示，所依据的物理知识是_____．
12．小明在表演二胡时，用弓拉动琴弦，使琴弦________发声；二胡的声音是通过________传播到我们耳中的．
13．如图所示，重力不计的杠杆OAB，可绕O点在竖直平面内转动．重为100N的物体挂在OA的中点处．已知OA＝40cm，AB＝30cm，OA垂直于AB，杠杆与转动轴间的摩擦忽略不计．要使杠杆平衡，且OA段处于水平位置，那么作用于B端的最小力的力臂等于_____cm，最小力的大小等于_____N．
14．如图所示，分别用定滑轮、动滑轮把重力相同的甲、乙两物体在相同时间内匀速提升相同的高度（不计机械自重和摩擦），则所用拉力F甲 F乙（选填“＞”、“＜”或“=”），拉力做功的功率P甲 P乙（选填“＞”、“＜”或“=”）．
三、作图题（共7分）
15．根据下列电路图连接实物图连接．
16．如图所示，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线AO和大致的折射光线OC．
（______）
17．如图所示，请在图中画出这束光的入射光线，并在图中标出反射角的度数．
（_____）
四、实验题（本大题共5小题，共20分）
18．小明用图1所示的电路来测量小灯泡的电功率（部分实验器材的规格已标明）。
（1）请用笔画线代替导线将图1中滑动变阻器连入电路，使之接入电路的阻值最大；
（_______）
（2）实验中，小明发现无论怎样调节滑动变阻器，两电表指针始终处于图2所示位置，则接线柱_____间（填接线柱的数字编号）出现了_____（选填“短路”或“断路”）；
（3）故障排除后，小明从滑动变阻器接入电路阻值最大时开始记录数据，得到小灯泡U﹣I图象如图3所示，则小灯泡的额定功率是_____W，所用滑动变阻器的规格是下列四个选项中的_____（选填选项前字母）；
A．“5Ω，2A”B．“15Ω，2A”C．“25Ω，2A”D．“30Ω，2A”
（4）在每次调节中，滑动变阻器接入电路的阻值减小了ΔR1，小灯泡的阻值变化了ΔR2，则ΔR1_____ΔR2，（选填“＞”、“＜”或“＝”），你的理由是：_____。
19．小明利用如图甲所示装置探究冰的熔化特点，他每隔相同时间记录一次温度计的示数，并观察物质的状态．
实验时应选用颗粒_____（选填“较大”或“较小”）的冰块做实验．图丙是他根据记录的数据绘制的“温度一时间”图象，由图象可知：冰属于_____（选填“晶体”或“非晶体”），这样判断的依据是_____．图丙中第3min时，物质处于_____态．
20．小明在做“探究凸透镜成像规律”的实验中： 如图所示，让一束平行光射向凸透镜，移动光屏，直到在光屏上会聚成一点，则该凸透镜的焦距为________cm．
(2)如图所示，要使像成在光屏的中央，应将光屏向________调整（选填“上”或“下”）．
当烛焰距离凸透镜12cm处时，移动光屏，可在光屏上得到一个倒立、________的实像，生活中的________就是利用这个原理制成的． 当烛焰逐渐远离凸透镜时，烛焰所成的实像将________（选填“变大”或“变小”）．
21．小阳利用如图所示的实验装置，探究光反射时的规律。其中 ENF 是用两块纸板连接起来的一个平面且与平面镜垂直放置。
（1）保持入射光的位置不变，把纸板 F 向后折，观察现象。改变入射光的位置，多次重复上述实验过程，发现相同的实验现象。其目的是为了探究_____是否在入射光线与法线所在的平面内。
（2）在实验中小阳还发现，随着入射光位置的不断改变，反射光的位置也在不断改变， 但是他们始终位于 ON 两侧，这说明反射光线与入射光线_____。
（3）接下来小阳逐渐增大入射光与法线的夹角，观察反射光并测量入射角和反射角。 实验数据如下表，他根据表中数据得出的结论和正确的结论并不一致。请你分析小阳出现错误的原因是：_____。
（4）当让激光笔发出的光逆着原来的反射光 OB 射向镜面时，此时的反射光将沿着________方向射出。
22．小康组用一只标有3.8V字样的小灯泡练习测定小灯泡的电功率．小灯泡的额定功率估计在1W左右．
（1）请用笔画线代替导线，完成实物电路的连接（要求：连线不得交叉）．
（______）
（2） 电路连接完毕后，闭合开关前滑动变阻的滑片P应置于______（选填“左”或“右”）端．
（3）闭合开关，发现灯泡不亮，电压表有示数，电流表无示数，任意移动滑动变阻器的滑片，电压表示数不变．经检查电路连接无误，且导线无接触不良之处，产生这种故障原因是_________．
（4）排除故障后，为测定小灯泡的额定功率，应调节滑动变阻器的滑片，使得电压表示数为________V．此时电流表示数如图所示，此灯泡的额定功率是________．（保留两位小数）
（5）她们还利用上述实验装置测量了小灯泡的电阻，并且为了减小误差，测量三次，取平均值．你认为她们这样做，有何不妥_____________________．
五、计算题（本大题共2小题，共13分）
23．某型号油罐车的技术参数如下表所示，当它匀速行驶时所受的摩擦力是其总重的0.02倍，在一次运输任务中，油罐车装满密度为0.85×103kg/m3的柴油，以50km/h的平均速度从炼油厂送到加油站需要2h，g取10N/kg，则：
（1）计算炼油厂到加油站的距离；油罐车满载后对地面的压强；这次运输过程中油罐车的平均功率。
24．小刚设计了一种小鸡孵化器的电路模型，如图所示，在一般情况下，只需灯光照明，温度较低时，则需要加热．电源电压为72V，R1为定值电阻，R2为发热电阻丝改成的滑动变阻器，其上标有“200Ω 3A”的字样，电流表A1的量程为0～0.6A，电流表A2的量程为0～3A，灯泡上标有“12V 3W”的字样．
（1）灯泡正常工作时的电流是多大？
（2）闭合S，断开S1、S2，灯泡正常工作，求R1的阻值．
（3）S、S1、S2均闭合时，求R2上消耗电功率的最小值和最大值．
六、综合能力题（本大题共3小题，共18分）
25．小雯设计了一个测量物体重力的“托盘秤”，如图是原理示意图，其中的托盘用来放置被测物体，OBA是可绕O点转动的杠杆，R1是压力传感器（其电阻值会随所受压力大小变化而变化，变化关系如下表），R0为定值电阻，V为显示重力大小的仪表（实质是一个量程为0﹣3V的电压表）．已知OB：OA＝1：2，R0＝100Ω，电源电压恒为3V（忽略托盘、杠杆及压杆的重力）
（1）托盘上没放物体时，压力传感器R1的电阻值是_____Ω。当托盘上放被测物体时，电压表的示数如图所示，则此时压力传感器R1上的电压是多少_____？第（2）题中被测物体的重力是多少_____？
26．小明设计了一种“自动限重器”，如图（甲）所示。该装置由控制电路和工作电路组成，其主要元件有电磁继电器、货物装载机（实质是电动机）、压敏电阻R 1 和滑动变阻器R 2 等。压敏电阻R 1 的阻值随压力F变化的关系如图（乙）所示。当货架承受的压力达到限定值，电磁继电器会自动控制货物装载机停止向货架上摆放物品。已知控制电路的电源电压U＝6V，电磁继电器线圈的阻值忽略不计。请你解答下列问题：
由图（乙）中的图象可知，随着压力F的增大，压敏电阻R1 的阻值将________。 用笔画线代替导线将图（甲）的电路连接完整。 随着控制电路电流的增大，电磁铁的磁性将_________，当电磁继电器线圈中的电流大小为30mA时，衔铁被吸下。若货架能承受的最大压力为800N，则所选滑动变阻器R2 的最大阻值至少为多少Ω__________？
27．请阅读《探海神器﹣﹣“蛟龙”号》回答32题．
探海神器﹣﹣“蛟龙”号
2012年6月24日是个伟大的日子！“蛟龙”号载人潜水器深潜7020米新纪录诞生，“神舟九号”宇宙飞船与“天宫一号”手动交会对接成功，“蛟龙”与“神九”互致祝福，进行了穿越海天的对话，实现了“可上九天揽月，可下五洋捉鳖”的伟大梦想!
目前，“蛟龙”号具备了在全球99.8%的海洋深处开展科学研究、资源勘探的能力．“蛟龙”号的形状外观如图所示．这次深潜纪录的创造反映了“蛟龙”号许多高端技术的创新与突破，其中之一是悬停定位和自动航行．由于不同海域、不同深度的海水密度不同，“蛟龙”号在水中受到的浮力是变化的．
浮力的变化要靠压载铁来平衡，所谓“压载铁”，就是给“蛟龙”号增加重量的铁块．“蛟龙”号海试团队用周密的数学模型，能根据在不同海域测得的海水温度、盐度和深度等参数精确地计算下潜时所需要的“压载铁”重量．
“蛟龙”号挂好所需压载铁，注水下潜，当下潜至预定深度时，“蛟龙”号能克服自身晃动、海底洋流等内外干扰，通过适时抛掉一定数量的压载铁，利用相关技术实现悬停．此外，“蛟龙”号还具备自动定向、定高、定深三大功能，能够在复杂环境中自动航行，在已公开的消息中，尚未有国外深潜器具备类似功能．当完成工作后，潜航员再抛掉适量的压载铁，实现上浮．可见，无论是下潜，悬停，还是上浮，压载铁的作用都是巨大的．
“祝愿中国载人深潜事业取得新的更大成就！祝愿我们的祖国繁荣昌盛！”，“神九”航天员景海鹏在太空向“蛟龙”号的祝贺，道出了全体中华儿女的心声!
请根据上述材料，回答下列问题：
若海水的密度均匀，“蛟龙”号下潜过程中，所受海水的压强逐渐_____．（选填“变大”、“变小”或“不变”）加速下沉的“蛟龙”号，若在经过某一密度均匀的海水区域时，迅速抛掉部分压载铁，使其所受浮力等于重力，（不考虑海水的摩擦阻力）则“蛟龙”号最终将_____．（选填“急速加速下沉”、“减速下沉”或“匀速下沉”）在“蛟龙”号悬停时，抛掉适量的压载铁．请根据“蛟龙”号的受力情况分析其运动情况．（可画受力示意图辅助说明）鱼类体内有鱼鳔，鱼通过改变鱼鳔的体积，可以轻易的改变自身的沉浮．鱼能控制自身的沉浮，主要是通过改变_____．
A．所受的浮力 B．所受的重力 C．液体的密度
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
A.甲实验研究的是电磁感应现象，是发电机原理，故A错误；
B.乙实验研究的是通电导体在磁场中受力发生运动，是电动机原理，故B错误；
C.在甲实验中，闭合电路的部分导体做切割磁感线的运动就产生了感应电流，所以是机械能转化为电能，故C正确；
D.在乙实验中，通电导体在磁场中受力的方向与两个因素有关：磁场方向、电流方向，改变电流方向，导体受力方向改变，故D错误．
2、B
【解析】
由电路图可知，
A、系上安全带时开关S2闭合，会造成电源短路，故A不符合题意；
B、当乘客坐在副驾驶座椅上时，开关S1闭合，蜂鸣器和指示灯均工作，系上安全带后开关S2闭合，蜂鸣器和指示灯被短路均不工作，此时电路安全，故B符合题意；
C、只有当乘客坐在副驾驶座椅上且系上安全带时，两开关闭合，蜂鸣器和指示灯才工作，故C不符合题意；
D、当乘客坐在副驾驶座椅上时，开关S1闭合，蜂鸣器和指示灯均工作，系上安全带后开关S2闭合，蜂鸣器和指示灯仍工作，故D不符合题意。
3、A
【解析】
A、将湿衣服晾在通风向阳处，既提高了温度又加快了空气流动，从而加快了蒸发，符合题意；
B、把新鲜的蔬菜装入保鲜袋中，控制了蔬菜的表面积和上方空气流动速度，可减慢蒸发，不合题意；
C、给盛有酒精的瓶子加盖，控制了酒精的表面积和上方空气流动速度，可减慢蒸发，不合题意；
D、春季植树时剪除大量枝叶，可减小蒸发的面积，从而减慢蒸发，不合题意。
4、C
【解析】
公交车与智能公交系统间的无线通讯依靠的是电磁波，电磁波可以在真空中传播，而声音波不能在真空中传播，故C正确。
故选C。
5、D
【解析】
雾凇是固态的冰晶，雾凇的形成是由于空气中的水蒸气遇冷直接凝华为小冰晶附着在植被上．
6、D
【解析】
各个力的力臂如下图所示：
从图中可以看出，从①—②—③，力臂先变大后变小，所以力先变小后变大．
7、D
【解析】
“水中月”属于平面镜成像，是利用光的反射形成的。
A．海市蜃楼是由于光的折射造成的，故不符合题意；
B．凿壁偷光是由于光的直线传播形成的，故不符合题意；
C．风雨之后见彩虹是光的色散现象，属于光的折射，故不符合题意；
D．对镜帖花黄属于平面镜成像，是利用光的反射，故与“水中月”形成原因相同，符合题意。
二、填空题（本大题7小题，共21分）
8、90％ 升高
【解析】
由题意知，知，则，用竖直向下的拉力匀速把沙土提升时，拉力移动的距离与沙土升高的距离之比为：，则拉力移动的距离为：；
根据得，此过程的机械效率为：
；
当用一个定滑轮去提升这些沙土时，因为定滑轮不省力，也不费力，在不考虑摩擦力的情况下，做功时额外功为0，所以机械效率为100%，则使用定滑轮时可以提高机械效率．
9、S1、S3 电源短路
【解析】
根据电流的走向分析，要使两灯泡并联，则电流可分成两条支路，分别经过两个灯泡，然后回到电源负极；如果将所有开关都闭合，则电流可不经过用电器，由正极出发，直接回到电源的负极，造成短路．
【详解】
要L1、L2并联，电流从电源正极流出后进行分路，一路经过S1、L2，另一路经过L1、S3，然后两路汇合共同回到电源负极，因此需闭合S1、S3，断开S2；若同时闭合开关S1、S2、S3时，电流从正极出发，经S1、S3、S2直接回到负极，造成电源短路．
10、12 10
【解析】
由电路图可知，R0与R串联，由图乙可知，滑动变阻器消耗的功率PR＝3.2W时，电路中的电流可能为I1＝0.4A，也可能为I2＝0.8A，由P＝UI＝I2R可得，两种情况下变阻器接入电路中的电阻：R1＝＝＝20Ω，R2＝＝＝5Ω，因串联电路中总电阻等于各分电阻之和，且电源的电压不变，所以，由I＝可得，电源的电压：U＝I1（R0+R1）＝I2（R0+R2），即0.4A×（R0+20Ω）＝0.8A×（R0+5Ω），解得：R0＝10Ω，电源的电压U＝I1（R0+R1）＝0.4A×（10Ω+20Ω）＝12V．
11、相互；重力的方向是竖直向下的
【解析】
试题分析：①图甲中坐在船中的人用手推另一只船时，同时自己坐的船受到了另一只船对它施加的力的作用，所以自己坐的船会向后退，表明力的作用是相互的．
②乙图是利用重力的方向竖直向下，制成重锤，检查墙壁是否竖直．
12、振动 空气
【解析】
小明在表演二胡时，用弓拉动琴弦，使琴弦振动发声，二胡的声音是通过空气传播到我们耳中的；故答案为振动，空气．
13、50cm 40N
【解析】
在使用杠杆时，最省力的力臂为最大力臂，而最大力臂为力的作用点到支点的连线作为力臂时力臂最大，此时力最小，由图可得OB为力臂时力臂最大，由数学中的勾股定理可得OB=50cm，根据杠杆的平衡原理计算出最小力为40N．
14、＞；=。
【解析】由图可知，甲是定滑轮，所以不能省力，F甲=G；乙是动滑轮，可以省一半的力，所以F乙=G，因此F甲＞F乙；因为不计机械自重和摩擦，所以由功的原理可知，拉力做的功等于不用机械直接用手做的功，所以在相同的时间内F甲和F乙做的功相同，则功率也相同．
考点：简单机械，功率。
三、作图题（共7分）
15、
【解析】
试题分析：根据电路图连接实物图时，可以根据电流流向法进行连接，先从电源的正极出发依次串联电路元件最多的支路，再把并联的部分串联到相应的位置即可．
解：根据电流流向法，先从正极出发依次串联开关S3、开关S2、灯泡L2回到负极，然后开关S1和灯泡L1串联以后，把灯泡L1的右端与开关S2的右端相连、开关S1的左端和灯泡L2的左端相连即可，如下图所示：
【点评】本题考查了根据电路图连接实物图以及根据要求连接实物图，实物连接图的关键在于看懂电路图，在连接过程中，注意各元件的次序，导线不能交叉．
16、
【解析】
本题考查反射和折射的作图问题，在反射中，反射角等于入射角，光从空气中斜射入水中时，折射光线向靠近法线方向偏折，即入射角大于折射角。
【详解】
过O点作垂直水面的法线，在法线的右侧作出入射角等于反射角得入射光线，在水面下，入射光线的异侧作出折射角小于入射角得折射光线，作图如下。
17、
【解析】
解：先过入射点垂直平面镜作出法线，再根据反射角等于入射角在法线的右侧画出入射光线OA，
因为反射光线与平面镜的夹角为60°，所以反射角为90°﹣60°=30°，故反射角为30°．
如图所示：
【点评】此题主要考查了光的反射定律的应用，首先要熟记光的反射定律的内容，并要注意入射角与反射角的概念：入射角是入射光线与法线的夹角；反射角是反射光线与法线的夹角．
四、实验题（本大题共5小题，共20分）
18、 ③ ⑦ 断路 0.75 C ＞ 详见解析
【解析】
（1）由图1可知，变阻器滑片在最右端，要使其阻值最大，下面应接左边的接线柱，如图所示：
（2）由图2可知，电流表的示数为零，电压表的示数约等于电源电压，说明与电压表并联的灯泡发生了断路现象，即③⑦之间发生了断路；
（3）由图1知，灯泡的额定电压为2.5V，由图3可知，当U＝2.5V时，I＝0.3A，则灯泡的实际功率P＝UI＝2.5V×0.3A＝0.75W；
由图象可知，当灯泡两端电压最小时，变阻器的阻值最大，可知此时灯泡的最小电压是0.5V，变阻器两端的电压U滑＝3V-0.5V＝2.5V；此时电路中的电流为0.1A，则滑动变阻器的阻值R滑＝＝25Ω，所以滑动变阻器的规格是“25Ω，2A”，故C正确；
（4）滑动变阻器接入电路的阻值减小，此时灯泡的阻值变大，但电路中的电流变大，可知电路中的总电阻变小，所以变阻器减小的阻值大于灯泡增大的阻值，ΔR1＞ΔR2。
19、较小 晶体 冰熔化过程中，吸收热量温度不变 固
【解析】
(1) [1]应选用较小颗粒的冰块做实验，较小的冰块受热均匀；
(2)[2][3]由图象知，冰在熔化过程中温度保持不变，所以冰是晶体；
(3)[4]由图象知，图乙中第3min时，物质还没有熔化，因此物质处于固态；
20、10 下 放大 幻灯机（或投影仪） 变小
【解析】
（1）掌握焦距的概念，从焦点到凸透镜的距离；
（2）要使像能成在光屏的中央，应使烛焰、光屏、凸透镜的中心大致在同一高度处；
（3）分析物距和焦距的关系，利用物距处于1倍和2倍焦距之间时，成倒立放大实像的特点进行判断，幻灯机、投影仪都是根据这个原理制成的；
（4）根据凸透镜成实像时，遵循物近像远像变大的特点进行判断．
【详解】
解：（1）由焦距的概念知，f=60cm﹣50cm=10cm；
（2）由图知，光屏的位置偏高，要使像能成在光屏的中央，应将光屏向下调整；
（3）当烛焰距离凸透镜12cm处时，物体处于1倍焦距和2倍焦距之间，所以此时成倒立放大的实像，幻灯机、投影仪是根据这个原理制成的；
（4）当烛焰逐渐远离凸透镜时，由于物距变大，所以像距变小，成的像也变小．
此题是探究凸透镜成像的规律实验，考查了焦距的测量及实验器材的调节，掌握成像特点及物距、像距之间的关系及应用，同时自己做一些总结，更有利于对成像规律的理解和掌握．
21、反射光线 分居法线两侧 把反射光线与镜面的夹角当成了反射角 OA
【解析】
（1）反射光线、与入射光线和法线应在同一平面内，保持入射光的位置不变，把纸板 F 向后折，在纸板上都不能看到反射光线，改变入射光的位置，多次重复上述实验过程，发现相同的实验现象，其目的是为了探究反射光线是否在入射光线与法线所在的平面内；
（2）随着入射光位置的不断改变，反射光的位置也在不断改变，但是它们始终位于 ON两侧，这说明反射光线与入射光线分居法线两侧；
（3）根据反射定律，反射角等于入射角，反射角是反射线与法线的夹角，入射角是入射线与法线的夹角，当入射角分别为 20°、30°、50°、60°、70°、80°时，反射线与法线的夹角，即反射角也应分别是 20°、30°、50°、60°、70°、80°，不是 70°、60°、40°、30°、20°、10°，而 70°、60°、40°、30°、20°、10°正好是反射光线与镜面的夹角；
（4）让光线逆着原来的反射光 OB 射向镜面时，会发现反射光线沿着 OA 方向射出可知，将反射光线改为入射光线，光路图照样成立，体现了光路是可逆的。
22、 右 灯泡断路 3.8 1.22W 因为灯丝的电阻受温度的影响，灯丝在不同温度下的电阻的真实值不同，实验误差不是主要原因，因此不能取平均值作为小灯泡的电阻
【解析】
(1)由P=UI可知灯泡正常发光时的电流约为I===0.26A，因此电流表应选0∼0.6A量程．灯泡额定电压是3.8V，电压表选0∼15V量程，把灯泡、电流表串联接入电路，电压表并联在灯泡两端，电路图如图所示：
；
(2)由电路图可知，闭合开关前，滑片应移到B端，此时滑动变阻器接入电路的阻值最大；
(3)连好电路，闭合开关，发现小灯泡不亮，电流表无示数，但电压表有示数，说明在电压表两接线柱之间的电路是断路，所以出现故障的原因可能是灯泡断路；
(4)灯泡正常发光时的功率为额定功率，调节滑动变阻器的滑片，使得电压表示数为3.8V时灯泡正常发光．电流表量程为0−0.6A，分度值为0.02A，电流表示数为0.32A；
该小灯泡的额定功率为为：P=UI=3.8V×0.32A≈1.22W；
(5)因为灯丝的电阻受温度的影响，灯丝在不同温度下的电阻的真实值不同，实验误差不是主要原因，因此不能取平均值作为小灯泡的电阻．
五、计算题（本大题共2小题，共13分）
23、（1）100km；（2）9×105Pa；（3）1.5×105W。
【解析】
（1）由可得，炼油厂到加油站的距离：s＝vt＝50km/h×2h＝100km；
（2）由可得，油罐车满载时柴油的质量：m油＝ρ油V油＝0.85×103kg/m3×40m3＝3.4×104kg，因水平面上物体的压力和自身的重力相等，所以，油罐车满载后对地面的压力：F＝G总＝（m车+m油）g＝（2×104kg+3.4×104kg）×10N/kg＝5.4×105N，油罐车满载后对地面的压强：；
（3）因油罐车匀速行驶时处于平衡状态，受到的牵引力和阻力是一对平衡力，所以，汽车的牵引力：F′＝f＝0.02G＝0.02×5.4×105N＝1.08×104N，这次运输过程中油罐车的平均功率：。
答：（1）炼油厂到加油站的距离为100km；
（2）油罐车满载后对地面的压强为9×105Pa；
（3）这次运输过程中油罐车的平均功率为1.5×105W。
24、（1）∵UL=12V，PL=3W，故灯泡L正常工作时的电流为：IL===0.25A．
（2）闭合S，断开S1、S2，灯泡L与电阻R1串联，而此时灯泡正常工作，
则此时灯泡两端的电压为UL=12V，而电源电压为U=72V，
∴电阻R1两端的电压为：U1=U﹣UL=72V﹣12V=60V，
灯泡L正常工作时的电流为0.25A，故此时电路中的电流为0.25A，
∴电阻R1的阻值为：R1===240Ω。
（3）S、S1、S2均闭合时，电阻R1和滑动变阻器R2并联，电源电压为U=72V，
则U1=U2=U=72V，
而滑动变阻器的最大电阻为R大=200Ω，
∴R2消耗电功率的最小值为：P小===25.92W．
电阻R1的阻值为240Ω，而U1=U2=U=72V，
∴此时通过R1的电流为：I1===0.3A，
电流表A1测通过电阻R1的电流，电流表A2测干路中的总电流，电流表A1的量程为0～0.6A，电流表A2的量程为0～3A，
∴通过R2的最大电流为：I2=I﹣I1=3A﹣0.3A=2.7A，
R2消耗电功率的最大值为：P大=UI2=72V×2.7A=194.4W．
答：（1）灯泡正常工作时的电流是0.25A．
（2）闭合S，断开S1、S2，灯泡正常工作，电阻R1的阻值为240Ω．
（3）S、S1、S2均闭合时，R2上消耗电功率的最小值为25.93W、最大值为194.4W．
【解析】（1）由灯泡的标号可知，灯泡的额定电压和额定功率均已知，利用P=UI，即可计算出灯泡的额定电流来；
（2）闭合S，断开S1、S2时，灯泡L与电阻R1串联，由于灯泡正常工作，其两端电压是额定电压，又知道电源电压，故电阻R1的两端电压可求，再通过灯泡的额定电流即可计算出电阻R1的大小；
（3）S、S1、S2均闭合时，电阻R1和滑动变阻器R2并联，欲求出R2上消耗电功率的最小值和最大值，由其最大电阻的大小可计算出最小值；再由允许通过的最大电流计算出最大值，而允许通过的最大电流则需要由电流表A2的量程所确定， 当计算出电阻R1上的电流后即可得出电阻R2的最大电流来，这样它的最大电功率也就可以计算出来了。
考点：电路的等效，电流、电阻、电功率的综合计算。
六、综合能力题（本大题共3小题，共18分）
25、300 1V 500N
【解析】
（1）由表格可知，当压力为0时，压力传感器的电阻为300；
（2）电压表量程为0～3V，分度值为0.1V，则示数U0＝2V；由串联电路的电压规律可得压力传感器R1上的电压：U1＝U﹣U0＝3V﹣2V＝1V；
（3）由串联电路电流的特点可得通过电路的电流I1=I0==0.02A；
R1==50Ω； 查表得：F=250N；由杠杆的平衡可得：GlOB=FlOA，G==500N。
26、 (1)变小 (2) 略 (3)增大
压力为800N时，压敏电阻R1=80Ω
30mA=0.03A
R2=R-R1=200Ω-80Ω=120Ω (3分)
【解析】
图象可知，随着压力F的增大，压敏电阻R1的阻值将变小。随着控制电路电流的增大，电磁铁的磁性将增大，当电磁继电器线圈中的电流大小为30mA时，衔铁被吸下。若货架能承受的最大压力为800N，压力为800N时，压敏电阻R1=80Ω；30mA=0.03A所选滑动变阻器R2的最大阻值 R2=R-R1=200Ω-80Ω=120Ω
27、变大 匀速下沉 “蛟龙”号将上浮 A
【解析】
（1）“蛟龙”号下潜的过程中，海水密度不变，深度增加，根据液体压强公式p＝ρgh可知受到海水的压强变大；
（2）抛掉部分压载铁，使其所受浮力等于重力，不计水的阻力，受的是平衡力，它将保持原状态做匀速下沉运动；故选C；
（3）在“蛟龙”号悬停时，浮力等于重力，此时抛掉适量的压载铁，重力减小，浮力不变，浮力大于重力（如图所示:） “蛟龙”号将上浮．
（4）鱼体内的鱼鳔里面是空气，改变体积时不会改变自身质量，但是可以改变自身的体积，改变排水量，从而达到改变浮力的目的，控制自身的沉浮，故选A．
入射角/度
20
30
50
60
70
80
反射角/度
70
60
40
30
20
10
卡车型号
自重
2×104kg
轮胎个数
12
油罐容积
40m3
每只轮胎行驶时与地面的接触面积
0.05m2
行驶时的最大速度
90km/h
压力F/N
0
50
100
150
200
250
300
电阻R1/Ω
300
250
200
150
100
50
0
