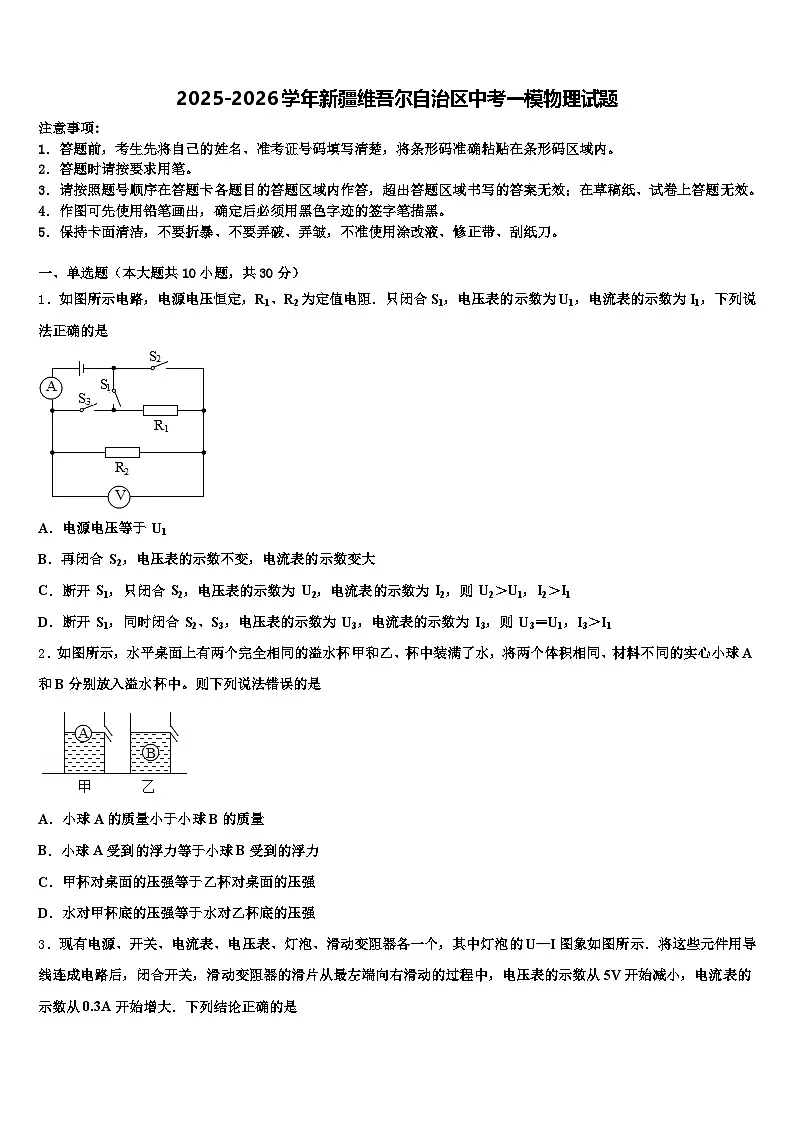

2025-2026学年新疆维吾尔自治区中考一模物理试题（含答案解析）

这是一份2025-2026学年新疆维吾尔自治区中考一模物理试题（含答案解析），共17页。试卷主要包含了答题时请按要求用笔，下列关于声现象说法中，正确的是等内容，欢迎下载使用。
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单选题（本大题共10小题，共30分）
1．如图所示电路，电源电压恒定，R1、R2为定值电阻．只闭合S1，电压表的示数为U1，电流表的示数为I1，下列说法正确的是
A．电源电压等于 U1
B．再闭合 S2，电压表的示数不变，电流表的示数变大
C．断开 S1，只闭合 S2，电压表的示数为 U2，电流表的示数为 I2，则 U2＞U1，I2＞I1
D．断开 S1，同时闭合 S2、S3，电压表的示数为 U3，电流表的示数为 I3，则 U3＝U1，I3＞I1
2．如图所示，水平桌面上有两个完全相同的溢水杯甲和乙、杯中装满了水，将两个体积相同、材料不同的实心小球A和B分别放入溢水杯中。则下列说法错误的是
A．小球A的质量小于小球B的质量
B．小球A受到的浮力等于小球B受到的浮力
C．甲杯对桌面的压强等于乙杯对桌面的压强
D．水对甲杯底的压强等于水对乙杯底的压强

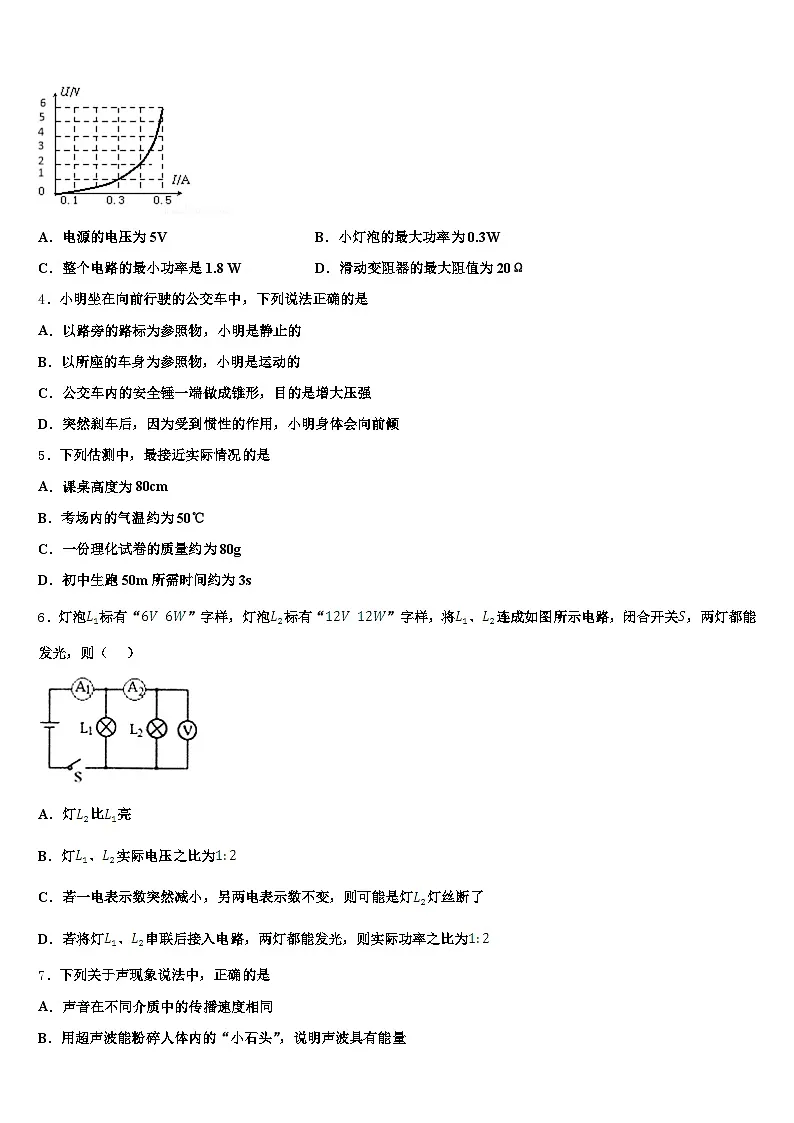

3．现有电源、开关、电流表、电压表、灯泡、滑动变阻器各一个，其中灯泡的U—I图象如图所示．将这些元件用导线连成电路后，闭合开关，滑动变阻器的滑片从最左端向右滑动的过程中，电压表的示数从5V开始减小，电流表的示数从0.3A开始增大．下列结论正确的是
A．电源的电压为5VB．小灯泡的最大功率为0.3W
C．整个电路的最小功率是1.8 WD．滑动变阻器的最大阻值为20Ω
4．小明坐在向前行驶的公交车中，下列说法正确的是
A．以路旁的路标为参照物，小明是静止的
B．以所座的车身为参照物，小明是运动的
C．公交车内的安全锤一端做成锥形，目的是增大压强
D．突然刹车后，因为受到惯性的作用，小明身体会向前倾
5．下列估测中，最接近实际情况的是
A．课桌高度为80cm
B．考场内的气温约为50℃
C．一份理化试卷的质量约为80g
D．初中生跑50m所需时间约为3s
6．灯泡标有“ ”字样，灯泡标有“ ”字样，将、连成如图所示电路，闭合开关，两灯都能发光，则（ ）
A．灯比亮
B．灯、实际电压之比为
C．若一电表示数突然减小，另两电表示数不变，则可能是灯灯丝断了
D．若将灯、串联后接入电路，两灯都能发光，则实际功率之比为

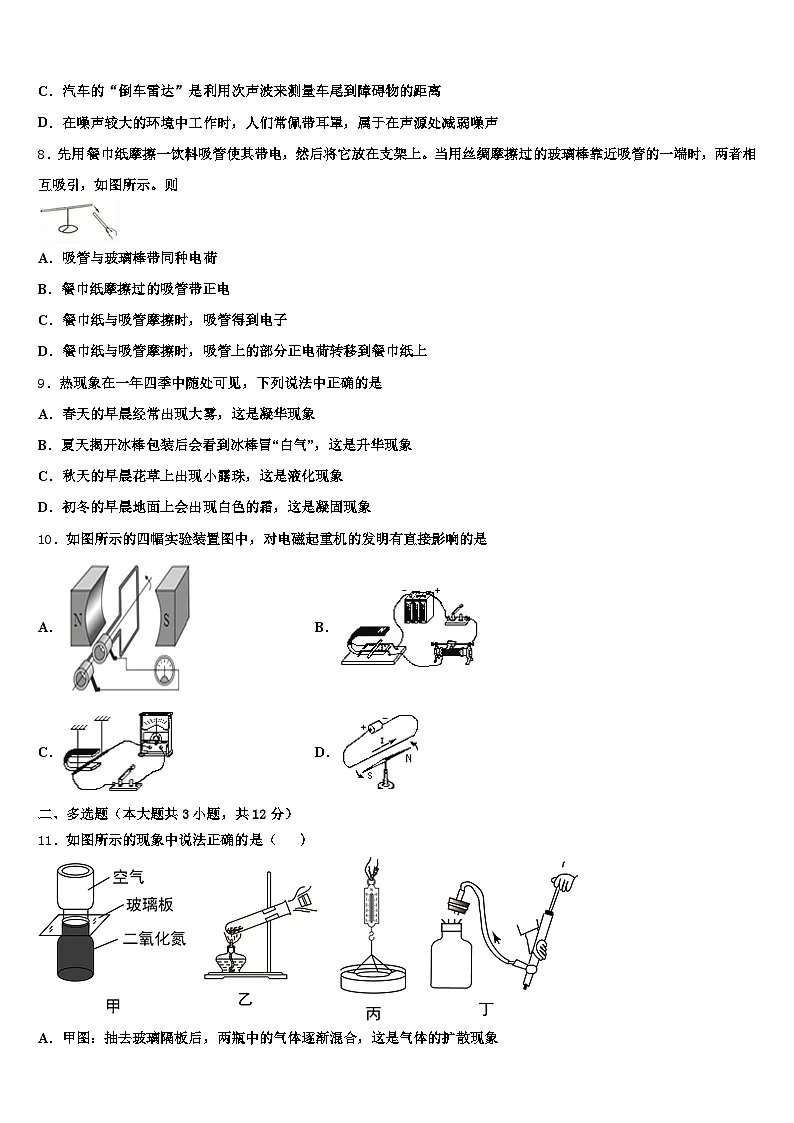

7．下列关于声现象说法中，正确的是
A．声音在不同介质中的传播速度相同
B．用超声波能粉碎人体内的“小石头”，说明声波具有能量
C．汽车的“倒车雷达”是利用次声波来测量车尾到障碍物的距离
D．在噪声较大的环境中工作时，人们常佩带耳罩，属于在声源处减弱噪声
8．先用餐巾纸摩擦一饮料吸管使其带电，然后将它放在支架上。当用丝绸摩擦过的玻璃棒靠近吸管的一端时，两者相互吸引，如图所示。则
A．吸管与玻璃棒带同种电荷
B．餐巾纸摩擦过的吸管带正电
C．餐巾纸与吸管摩擦时，吸管得到电子
D．餐巾纸与吸管摩擦时，吸管上的部分正电荷转移到餐巾纸上
9．热现象在一年四季中随处可见，下列说法中正确的是
A．春天的早晨经常出现大雾，这是凝华现象
B．夏天揭开冰棒包装后会看到冰棒冒“白气”，这是升华现象
C．秋天的早晨花草上出现小露珠，这是液化现象
D．初冬的早晨地面上会出现白色的霜，这是凝固现象
10．如图所示的四幅实验装置图中，对电磁起重机的发明有直接影响的是
A． B．
C． D．
二、多选题（本大题共3小题，共12分）
11．如图所示的现象中说法正确的是（ ）

A．甲图：抽去玻璃隔板后，两瓶中的气体逐渐混合，这是气体的扩散现象
B．乙图：试管内的水沸腾后，软木塞从试管口飞出时，软木塞的机械能转化为内能
C．丙图：缓慢向上提拉与水面的玻璃板，弹簧测力计示数变大，说明分子间存在引力
D．丁图：橡胶塞被推出时，瓶内有白雾产生，这是因为瓶内气体对外做功，内能减小，温度降低，水蒸气液化成小水滴
12．如图所示，将小车放在水平桌面上，用轻绳跨过定滑轮与钩码相连，在轻绳的拉力作用下小车沿着桌面做匀速直线运动．若突然剪短轻绳，则小车
A．将运动得越来越慢
B．受到的摩擦力将保持不变
C．将继续受到平衡力
D．将立即停止运动
13．关于家庭电路和安全用电常识，下列说法中正确的是
A．人体安全电压为不高于220V
B．使用试电笔时，手应接触笔尾金属体
C．只有接触高压线路才会发生触电事故
D．家里的空气开关“跳闸”，可能是发生了短路
三、填空题（本大题共5小题，共10分）
14．“掩耳盗铃”是大家熟悉的成语故事．从物理学角度分析，盗贼所犯的错误是：既没有阻止声音的__________，又没有阻止声音的______________．
15．小磁针静止时N极所指是地磁的_____（选填“南极或北极”）：如图甲所示．一个条形磁铁摔成两段，取右边的一段靠近小磁针，小磁针静止时的指向如图乙所示，则右边这处裂纹的磁极是_____极．如果把这段磁铁沿裂纹吻合放在一起（如图甲），这两段会相互_____（选填“吸引”或“排斥”）．
16．2015年3月9日，全球最大太阳能飞机“阳光动力2号”，在阿联酋首都阿布扎比发射，开始5个月的环球飞行．机翼安有1.7万块太阳能电池板，翼展72米，重量仅相当于一辆汽车．太阳能电池板是将太阳能转化为 能，在空中飞行时是根据 原理获得升力的．飞行员通过 和地面指挥中心相联系．
17．利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx，得到如图乙所示的图象．实验研究的是电流和_____的关系，滑动变阻器阻值变化范围为_____．
18．如图所示，重为80N的物体M，在30N的拉力F作用下，以0.2m/s的速度在水平面上做匀速直线运动，此时弹簧秤的示数为_____N，拉力F在5s内做的功W＝_____J（不计滑轮重，不计绳重，不计绳与滑轮之间的摩擦）。

四、计算题（本大题共3小题，共29分）
19．水平桌面上放置一轻质圆筒，筒内装有0.2米深的某液体，如图(a)所示。弹簧测力计悬挂底面积为 10-2 米 2、高为0.1米的圆柱体，从液面逐渐浸入直到浸没，弹簧测力计示数 F与圆柱体浸入液体深度 h 的关系如(b)所示。圆筒的厚度忽略不计，筒内液体没有溢出，圆柱体不碰到筒底。
若 F1=9.8 牛，F2=1.96牛，求圆柱体浸没时所受浮力F浮；筒内液体的密度ρ液。圆柱体未浸入时筒底受到的液体压强p液。若轻质圆筒的底面积为2S，筒内液体深度为2h，液体密度为ρ，圆柱体底面积为 S、高为h，求圆柱体浸没时，圆筒对桌面的压强 p桌．(用字母表示)
20．在3月27日世界无碳日中，某城市在晚间将总功率为2000kW的景观灯熄灭1h．如果这些电能由燃烧煤炭的火电站提供（如图所示），已知煤炭的热值为 3.7×107J/kg，煤炭提供的能量最终只有20%转化为电能．
（1）写出两个火力发电中的能量转化．
（2）该城市在无碳日中少消耗了多少煤炭？
（3）低碳生活中的“碳”指什么？它过多对环境有什么影响？
21．如图所示，电源两端电压U为6V，且保持不变．闭合开关S，电流表A1的示数I1为0. 3A，电流表A2的示数I2为0.5A．求：
（1）定值电阻R1的电功率；
（2）定值电阻R2在10s内消耗的电能．
五、作图题（本大题共2小题，共4分）
22．如图所示，用笔画线代替导线，将图中元件连接成电路，要求：电压表测量灯泡两端的电压，当滑动变阻器的滑片向左移动时，灯泡变亮．
23．完成图中的光路图。
（______）
六、实验探究题（本大题共3小题，共15分）
24．为了验证浸入液体中的物体受浮力的大小是否跟物体的密度以及浸入液体中的深度有关，小铭同学选择了两块体积和形状都相同的实心铜块和铁块进行了如下实验．（ρ铜＞ρ铁）

（1）要验证物体所受的浮力大小是否与物体的密度有关，他应选取图中____（选填图中字母代号）等几个步骤进行对比分析：铜块所受到的浮力_______N.铁块所受浮力为________N，由此可以得出：物体所受的浮力大小与物体的密度___________（填“有关”或“无关”)．
（2）分析图中B、C、D三次数据发现：随着物体浸入液体深度的增加，物体所受到的浮力变大，于是他得出结沦：浮力的大小跟浸入液体中的深度有关．你认为小铭的结论是的_________（选填“正确”或“错误”），原因是_______________．
（3）实验中小铭同学观察到将同一个物体浸没在密度越大的液体中时，弹簧测力计的示数越_______，于是他想把测力计改装成了一个能测液体密度的密度计，他把实验中的钢块挂在弹簧测力计下如图A所示：当他把物块浸没在水中时，如图E所示，他就在3.9N处对应标上1.0g/cm3的字样：当他把物块浸没再酒精中时，应该弹簧测力计刻度盘的________处对位标上0.8g/cm3字样．
25．小明设计了如图甲所示的电路图，用来测定额定电压为“2.5伏”的小灯泡的电功率．各元件都完好，电源电压保持不变．
小明将各元件连接成如图乙所示的电路，请指出其中的错误：______．电路调整正确后，闭合开关，移动滑动变阻器的滑片，当观察到_________时，表明小灯泡正常发光，并记录电流表的示数．为了进一步探究小灯泡的亮度与实际电功率的关系，小明继续调节滑动变阻器的滑片，并记录数据如下表，发现第2次实验小灯泡最亮，此时小灯泡的实际电功率为________瓦．
26．在“测量小灯泡额定功率”的实验中，电源电压恒定为6V，小灯泡的额定电压为2.5V，正常发光时的电阻约为10Ω，所用滑动变阻器的最大阻值为40Ω．
（1）请用笔画线代替导线把甲图中未完成的实物电路连接完整；
（_____）
（2）小明同学进行试触时，发现小灯泡不发光，电流表无示数，电压表有示数，则电路中发生的故障可能是_________；
（3）排除故障后，闭合开关又发现小灯泡不亮，但电流表有示数，接下来应进行的操作是_____(选填序号 )；
A．更换小灯泡 B．检查开关是否闭合
C．移动滑动变阻器滑片 D．检查电压表是否断路
（4）某次实验中，小明同学看到电压表示数为1.8V，要使灯泡L正常发光应向________ (选填“A” 或“B” )端移动滑片P，同时视线应注意观察_______（选填“电流表”或“电压表”）示数，当灯泡正常发光时，电流表的示数如图乙所示，则小灯泡的额定电功率是______W；
（拓展）小明同学还想探究电流与电阻的关系，于是将甲图的小灯泡换成定值电阻R，并使电压表的示数始终保持2V不变，多次更换阻值不同的定值电阻R，记录各次电流表的示数，在不更换其他器材的情况下，为了能够完成实验，他更换的定值电阻R的阻值不能大于_______Ω．
参考答案
一、单选题（本大题共10小题，共30分）
1、C
【解析】
A.只闭合S1时，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流，因串联电路中总电压等于各分电压之和，所以电路中的电流： ，电压表的示数为 ＜U，故错误；
B. 再闭合S2后，R1被短路，电路为R2的简单电路，电压表测R2两端的电压，电流表测电路中的电流，因串联电路中总电阻等于各分电阻之和，所以电路中的总电阻变小，由 可知，电路中电流变大，R2两端的电压变大，即电压表和电流表的示数均变大，故错误；
C. 断开 S1，只闭合 S2时，电路为R2的简单电路，电压表测电源两端的电压，电流表测电路中的电流，此时电流表的示数＞，即I2＞I1，此时电压表的示数等于电源的电压，则U2＝U＞U1，故正确；
D. 断开 S1，同时闭合 S2、S3时，R1与R2并联，电流表测干路电流，电压表测电源两端的电压，此时电压表的示数U3＝U＞U1，因并联电路中各支路两端的电压相等，且干路电流等于各支路电流之和，所以电流表的示数＞，即I3＞I1，故错误．
2、B
【解析】
（1）根据A漂浮，B悬浮，可根据物体浮沉条件确定小球A和B的密度关系，又知小球A和B的体积关系，由m＝ρV分析它们的质量关系；
（2）漂浮和悬浮都有F浮＝G，由此分析两球的浮力关系；
（3）根据p＝ρgh判断水对甲杯底的压强与水对乙杯底的压强关系；根据分析两容器底受到水的压力关系；然后比较甲烧杯对桌面的压力与乙烧杯对桌面的压力的大小关系，再根据分析解答。
【详解】
由图知A漂浮，所以ρA＜ρ水；B悬浮，所以ρB＝ρ水，则ρA＜ρB。
A、ρA＜ρB，小球A和B的体积相同。由知，小球A的质量小于小球B的质量，故A正确；
B、漂浮和悬浮时，F浮＝G物，由于小球A的质量小于小球B的质量，故小球A的重力小于小球B的重力，所以小球A受到的浮力小于小球B受到的浮力，故B错误；
CD、由图可知，两杯水面高度相等，根据P＝ρgh知，水对甲杯底的压强等于水对乙杯底的压强；
两容器相同，则底面积相同，根据知两容器底受到水的压力相等，容器重力相同，容器对桌面的压力相同，根据知甲杯对桌面的压强等于乙杯对桌面的压强，故CD正确。
本题考查了浮沉条件、密度公式、压强公式的应用，综合性强，关键是用好浮沉条件，灵活运用公式进行判断。
3、C
【解析】
根据题意可知，滑动变阻器与灯泡串联，电压表测变阻器两端的电压，电流表测电路中的电流，如下图所示：
当电压表的示数为5V时，电路中的电流为0.3A，
由图象得出此时灯泡两端的电压UL=1V，因串联电路中总电压等于各分电压之和，所以，电源的电压： U=U滑+UL=5V+1V=6V，故A错误；
由I=可得，滑动变阻器的最大阻值：R滑=，故D错误；
灯泡的最大功率，滑动变阻器移至右端为0，根据图像Pmax=0.5A×6V=3W，故B选项错误；
所以整个电路的最小功率， Pmin=UI=6V×0.3A=1.8W，故C正确；
根据题意，先画出电路图，在提取电路图与图像的有用信息计算其他物理量，本题考查了串联电路电流特点与串联分压的特点，应熟练掌握，并且提高从图像中获取关键信息的能力．
4、C
【解析】
A、小明坐在向前行驶的公交车中，以路旁的路标为参照物，小明与路旁的路标的相对位置发生了变化，所以小明是运动的，故A错误；
B、以所座的车身为参照物，小明相对于所座的车身位置没有发生变化，小明是静止的，故B错误；
C、安全锤一端做成锥形，是在压力一定时，通过减小受力面积来增大压强，故C正确；
D、行驶中的公交车刹车时，站立的乘客由于惯性保持原来的运动状态，身体会前倾，但不能说成是受到惯性的作用，故D错误。
5、A
【解析】
A、中学生的身高在165cm左右，课桌的高度在中学生身高的一半左右，为80cm．此选项符合实际；
B、人体舒适的温度是25℃，故考场内的气温约为25℃，此选项不符合实际；
C、一份理化试卷的质量约为8g，一份理化试卷的质量为80g时太重了，故此选项不符合实际；
D、初中生跑50m所需时间约为7s，故此选项不符合实际；
6、D
【解析】
已知灯泡额定电压与额定功率，应用电功率公式求出灯泡的电阻，然后应用串并联电路特点与电功率公式比较灯泡实际功率大小，再分析答题。
【详解】
由可知，灯泡电阻： ；由图示电路图可知，两灯泡并联，电压表测电源电压，电流表A1测干路电流，电流表A2测L2支路电流；
A、两灯泡并联，灯泡两端电压U相等，R1＜R2，由可知：P1＞P2，灯L1比L2亮，故A错误；
B、两灯泡并联，它们两端的电压相等，灯泡实际电压之比为1：1，故B错误；
C、电压表测电源电压，电流表A1测干路电流，电流表A2测L2支路电流，如果灯L2灯丝断了，通过L2的电流为零，两电流表示数都变小，电压表示数不变，不符合题意，故C错误；
D、若将灯L1、L2串联后接入电路，通过两灯泡的电流I相等，两灯都能发光，则实际功率之比：，故D正确；
故选：D。
本题是一道电学综合题，分析清楚电路结构是正确解题的前提与关键，应用电功率公式、串并联电路特点与欧姆定律即可解题。
7、B
【解析】
A、声音在不同介质中的传播速度不同，故A错误；
B、由于声波具有能量，用超声波能粉碎人体内的“小石头”，故B正确；
C、倒车雷达是利用超声波传递信息来测量车尾到障碍物的距离，故C错误；
D、在噪声较大的环境中工作时，人们常佩带耳罩，属于在人耳处减弱噪声，故D错误．
8、C
【解析】
A、吸管与玻璃棒相互吸引，它们带的是异种电荷，故A错误；
B、丝绸摩擦过的玻璃棒带正电，玻璃棒与吸管相互吸引，异种电荷相互吸引，则吸管带的是负电，故B错误；
CD、吸管带负电，是因为吸管与餐巾纸摩擦的过程中得到了电子，而餐巾纸失去电子带正电，故C正确，D错误。
9、C
【解析】
“春天的早晨经常出现大雾”、“夏天揭开冰棒包装后会看到冰棒冒“白气””和“秋天的早晨花草上出现小露珠”都是液化现象，“初冬的早晨地面上会出现白色的霜”是凝华现象．答案C．
10、D
【解析】
电磁起重机的原理是电流产生磁场；
A．装置中没有电源，所以当转动线圈时，电路中就会产生电流，是电磁感应现象，故A不符合题意；
B．闭合开关前，导体中无电流通过，导体在磁场中静止不动；开关闭合后，当导体中有电流通过时，在磁场中静止的导体运动起来，说明通电导体在磁场中受到力的作用，故B不符合题意；
C．导体在磁场中做切割磁感线运动时，电流表的指针发生偏转，说明电路中产生了电流，这种现象叫电磁感应，故C不符合题意；
D．装置是奥斯特实验，说明了通电周围有磁场，因此对电磁起重机的发明有直接影响，故D符合题意．
二、多选题（本大题共3小题，共12分）
11、ACD
【解析】A. 甲图：抽去玻璃隔板后，由于分子在不停地运动，所以两瓶中的气体逐渐混合，是气体的扩散现象，A正确；
B. 乙图：试管内的水沸腾后，水蒸气的内能转化为机械能软木塞从试管口顶飞，故B错误；
C. 丙图：缓慢向上提拉与水面的玻璃板，因为分子间存在引力，所以弹簧测力计示数会变大，C正确；
D. 丁图：橡胶塞被推出时，因为瓶内气体对外做功，内能减小，温度降低，所以水蒸气液化成小水滴，瓶内产生白雾，D正确。
选ACD。
点睛；本题四个图都与分子运动有关，要牢记分子运动所产生的现象，由分子的运动和分子间的作用力的存在物体才具有内能，在内能与机械能转化时，注意搞清楚方向。
12、AB
【解析】
小车匀速运动，说明小车受到的力是平衡力，所以，当突然剪断轻绳时，在水平方向上小车只受向左的摩擦力，由于此时摩擦力方向与小车的运动方向相反，所以小车将做减速运动，其运动越来越慢，而不会立即停止运动，故A正确，CD错误；在剪断轻绳时，小车对接触面的压力不变，接触面的粗糙程度不变，所以，受到的摩擦力大小不变，故B正确．
13、BD
【解析】
A．只有不高于36V的电压对人体才是安全的，故A错误；
B．使用试电笔时，手应接触笔尾金属体，故B正确；
C．高压线路、家庭电路对人体都是危险的，故C错误；
D．空气开关跳闸的基本原因是：短路或用电器总功率过大，故D正确．
三、填空题（本大题共5小题，共10分）
14、产生 传播
【解析】
盗贼的目的是在盗铃的时候不让别人听见，要达到目的，就需要不让铃响，也就是不让声音产生，没有做到；或者不让声音传播，传不到别人的耳朵中，他只是把自已的耳朵捂住了，也没有达到目的．
15、南极 N 吸引
【解析】
小磁针静止时N极指北，即地磁的南极:
如图乙，由于异名磁极相互吸引，所以右边裂纹的磁极是N极．
如图甲，如果把这段磁铁沿裂纹吻合放在一起，由于左边裂纹的磁极是S极、右边裂纹的磁极是N极，所以这两段会相互吸引．
16、电 流体流速大的位置压强小（流体压强与流速的关系） 电磁波
【解析】
试题分析：太阳能电池板利用太阳能得到了电能，故是将太阳能转化为成电能；由流体的压强随流动的速度增大而减小，使得飞机获得了上升的升力；由于电磁波能在真空中传播，所以飞行员是通过电磁波与地面联系的；
【考点定位】太阳能；电磁波
17、电阻 1Ω～5Ω
【解析】
由图乙知，电流与电阻之积（即Rx两端的电压）：U＝IRx＝0.5A×5Ω＝﹣﹣﹣﹣﹣0.1A×25Ω＝2.5V，即电压表保持2.5伏不变，则实验研究的是电流和电阻的关系；由图乙知，电流最大为0.5A时，对应的电阻为5Ω，此时电路中的电流最大，滑动变阻器接入电路中的电阻最小，因串联电路中总电阻等于各分电阻之和，所以，由可得，变阻器连入电路中的最小阻值：R滑1＝R总﹣R1＝﹣R1＝﹣5Ω＝1Ω；由图乙知，电流最小为0.1A时，对应的电阻为25Ω，此时电路中的电流最小，滑动变阻器接入电路中的电阻最大，则变阻器连入电路中的最大阻值：R滑2＝R总′﹣R2＝﹣R2＝﹣25Ω＝5Ω；所以，滑动变阻器阻值变化范围为1Ω～5Ω．
18、15 15
【解析】
滑轮为动滑轮，拉力F＝30N，所以每段绳子上的力为×30N＝15N，则此时弹簧秤的示数为15N；
由图可知，物体在绳端，所以F在5s内通过的路程为：s＝vt×＝0.2m/s×5s×＝0.5m；
拉力做功W＝Fs＝30N×0.5m＝15J。
四、计算题（本大题共3小题，共29分）
19、见解析
【解析】
（1）由图象知道，当h=0时，此时测力计的示数等于圆柱体的重力，即G=F1 =9.8N；当深度为h时，测力计的示数不变，说明圆柱体完全浸没，此时示数是：F2 =1.96N，
所以，圆柱体浸没时所受浮力是：F浮 =F1 -F2 =9.8N-1.96N=7.84N；
浸没时物体排开液体的体积是：V排=V物 =10-2 m3 ×0.1m=1×10-3 m3，
由F浮 =ρ液 gV排 知道，液体的密度是： =0.8×103 kg/m3
（2）由于圆柱体未浸入时h液 =0.2m，
所以，筒底受到的液体压强是：p液 =ρ液 gh液 =0.8×103 kg/m3×9.8N/kg×0.2m=1568Pa；
（3）液体的质量m液=ρV液=ρ2S×2h=4ρSh，重力是：G液=m液g=4ρShg，
圆柱体浸没时，F浮 =ρ液 gV排 =ρgSh，
所以，对桌面的压力是：F桌=G液+F浮=4ρShg+ρgSh=5ρgSh，
圆筒对桌面的压强是： =2.5ρgh。
20、（1）化学能转化为内能；内能转化为机械能．（2）973kg．（3）二氧化碳；过多排放会产生温室效应．
【解析】
（1）火力发电首先是燃料的化学能转化为燃气的内能，然后燃气的内能推动发电机发电，内能转化成机械能；
（2）总功率为2000kw的景观灯熄灭1h节约的电能是W＝Pt＝2000kw×1h＝2000kw•h＝2000×3.6×106J＝7.2×109J；
需要煤炭提供的能量Q燃放＝＝3.6×1010J；
则需要完全燃烧的煤炭的质量m＝＝973kg
（3）低碳生活中的“碳”指的是二氧化碳，过多会造成温室效应，全球变暖，海平面上升，气候异常．
21、（1）1.8W （2）12J
【解析】
由电路图可知，两电阻并联，电流表A1测R1支路的电流，电流表A2测干路电流．
（1）因并联电路中各支路两端的电压相等，所以，定值电阻R1的电功率：P1=UI1=6V×0.3A=1.8W；
（2）因并联电路中干路电流等于各支路电流之和，所以，通过定值电阻R2的电流：I2=I-I1=0.5A-0.3A=0.2A，定值电阻R2在10s内消耗的电能：W2=UI2t=6V×0.2A×10s=12J．
答：（1）定值电阻R1的电功率为1.8W；
（2）定值电阻R2在10s内消耗的电能为12J．
五、作图题（本大题共2小题，共4分）
22、见解析所示
【解析】
试题分析：电路元件中滑动变阻器能改变灯的亮度，所以滑动变阻器与灯串联，开关控制整个电路，且当滑动变阻器的滑片向左移动时，灯泡变亮，滑动变阻器的滑片向左移动时接入电路中的阻值减小，所以导线接在滑动变阻器的A接线柱上，电压表测灯两端电压，必须与灯并联，其他顺次连接就行，答案如图所示．
考点：实物图的连接
23、
【解析】
平行于主光轴的光线经凹透镜折射后变得发散，其折射光线的反向延长线过焦点；过光心的入射光线，经过凹透镜折射后，其传播方向不变，由此可以画出其折射光线如下图所示：
六、实验探究题（本大题共3小题，共15分）
24、D、E 0.5 0.5 无关 错误； 没有控制变量，必须在排开液体体积相同的情况下进行实验 小 4.0N
【解析】
（1）要验证物体所受的浮力大小是否与物体的密度有关，要控制体排开液体的体积和液体的密度相同，他应选取图中DE等步骤进行对比分析；
根据称重法，铜块所受到的浮力：
F铜=G铜-F1=，
铁块所受浮力为：
F铁=G铁-F2=，，
由此可以得出：物体所受的浮力大小与物体的密度无关．
（2）而在B、C、D三步的对比分析中，小刚得出的结论是不对的，物体没有浸没时，深度变化的同时，排开液体的体积也在变化．错误在于没有控制变量，必须在排开液体体积相同的情况下进行实验．
（3）根据F浮=gV排可知，物体浸没时排开水的体积和本身的体积相等，所以将同一个物体浸没在密度越大的液体中时受到的浮力变大，根据F浮=GF可知弹簧测力计的示数越小；
当他把物块浸没在水中时，受到的浮力：
F浮=GF=，
根据阿基米德原理得：0.5N=水gV排-----①
当他把物块浸没在酒精中时，F浮酒=酒gV排-----②
两者排开液体的体积相等，①②两式相比可得：F浮酒=0.4N，此时应标在弹簧测力计的处．
25、电流表没有与小灯泡串联，电压表没有与小灯泡并联 电压表的示数为2.5V 0.98
【解析】
（1）电路的错误之处是电流表并联在小灯泡的两端，而电压表与小灯泡串联了，两个电表应交换位置；
（2）要测小灯泡的额定功率，应让小灯泡在额定电压下发光，所以当移动滑片，观察到电压表的示数为2.5V时，记下电流表的示数，根据P=UI计算出的功率即为小灯泡的额定功率；
（3）第二次实验小灯泡的实际功率为P=UI=2.8V×0.35A=0.98W
26、见解析所示 小灯泡断路 C A 电压表 0.6 20Ω
【解析】
（1）由于小灯泡的额定电压是UL =2.5V，由欧姆定律知道，此时电路电流约为 =0.25A，所以电流表的量程应选0～0.6V，电压表应选择0～3V的量程，将电压表并联在灯泡两端，电路图连接如图所示：
（2）根据题意知道试触时，灯泡不亮，电流表无示数，说明电路有断路；电压表有示数，说明电压表的正负接线柱与电源两极相连，所以应是与电压表并联的电路断路，即灯泡断路；
（3）闭合开关又发现小灯泡不亮，但电流表有示数，则可能是滑动变阻器在最大值处，小灯泡两端电压太低，电路中电流太小，所以，按要求应先移动滑动变阻器的滑片；
（4）根据题意知道，电压表示数为1.8V，说明小灯泡两端的电压太小，应减小滑动变阻器两端的电压，所以应向A端移动滑片，使灯泡两端的电压为额定电压2.5V；由乙图知道，电流表的量程为0～0.6A，其分度值为0.02A，其读数为0.24A，所以小灯泡的额定功率是：P=UI=2.5V×0.24A=0.6W；
【拓展】
由于电源电压为6V，电阻两端电压为U定 =2V，所以滑动变阻器分的电压是U滑 =6V-2V=4V，由分压原理知道，滑动变阻器接入电路的阻值为定值电阻阻值的=2倍，又因为滑动变阻器最大阻值为40欧姆，所以，定值电阻最大阻值为20Ω，即定值电阻R的阻值不能大于20Ω．
实验次数
1
2
3
电压表示数/伏
2.5
2.8
2.0
电流表示数/安
0.32
0.35
0.27
