2026年江西省吉安市中考物理最后冲刺浓缩精华卷（含答案解析）

这是一份2026年江西省吉安市中考物理最后冲刺浓缩精华卷（含答案解析），共15页。试卷主要包含了关于光现象，下列说法不正确的是，下列事例中，利用大气压作用的是，关于地磁场，下列说法错误的是等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1．重为20牛的木块在5牛的水平拉力作用下沿水平方向作匀速直线运动。现将水平拉力增大为10牛，则木块受到的摩擦力大小为
A．20牛B．15牛C．10牛D．5牛
2．下列有关电和磁的说法中正确的是
A．磁体周围存在磁感线
B．同名磁极相互排斥，异名磁极相互吸引
C．发电机工作时把电能转化为机械能
D．电动机是利用电磁感应现象制成的
3．下列实例中，为了加快蒸发的是
A．将湿衣服晾在通风向阳处B．把新鲜的蔬菜装入保鲜袋中
C．给盛有酒精的瓶子加盖D．给播种后的农田覆盖地膜
4．关于光现象，下列说法不正确的是
A．海市蜃楼是光的折射形成的
B．能够从不同方向看到不发光的物体，这是由于漫反射的缘故
C．透过书桌上的玻璃板看玻璃板下面的字，看到的是字的实像
D．阳光下人的影子是光的直线传播形成的
5．今年2月底，某国产手机品牌发布了其首款折叠屏幕+5G手机，其使用柔性LED（有机发光二极管）可让手机折叠屏幕的关键技术，还搭配了双金属外壳的设计，同时为了满足散热以及控制机身厚度的要求，使用了升级版的石墨烯散热技术，关于这款手机所利用到的材料属性描述不正确的是
A．柔性LED的硬度较小
B．柔性LED的表面透光性好
C．金属外壳的导电性好
D．石墨烯的导热性好
6．甲、乙两只完全相同的杯子盛有浓度不同的盐水，将同一只鸡蛋先后放入其中，当鸡蛋静止时两液面相平，鸡蛋所处的位置如图所示，则
A．鸡蛋在盐水中所受浮力
B．鸡蛋在盐水中所受浮力
C．盐水的密度
D．盐水对杯底的压强
7．下列事例中，利用大气压作用的是（ ）
A．小王用吸管将饮料吸入口中
B．医生用针筒把药水推入病人肌肉中
C．小李用图钉把地图钉在墙上
D．深水潜水员要穿特制的抗压潜水服
8．图中是2018年平昌冬奥会赛场上运动员参加不同比赛项目时顽强拼搏的英姿。下列说法中不正确的
.
A．甲图中：速度滑冰运动员滑冰时，冰面在冰刀的压力下稍有熔化，能减小摩擦。
B．乙图中：自由滑雪空中技巧运动员在空中加速下落过程中，重力势能转化为动能。
C．丙图中：运动员将冰壶推出后，冰壶继续滑行是因为惯性作用。
D．丁图中：花样滑冰运动员在冰面上沿曲线匀速滑行，运动状态不断变化。
9．关于地磁场，下列说法错误的是（ ）
A．地球周围的磁感线从地球地理南极附近出发，回到地球地理北极附近
B．兰州地区地磁场方向由北向南
C．宋代沈括在《梦溪笔谈》中最早记载了地磁偏角
D．在地磁南极处，可以自由转动的小磁针的N极竖直指向地面

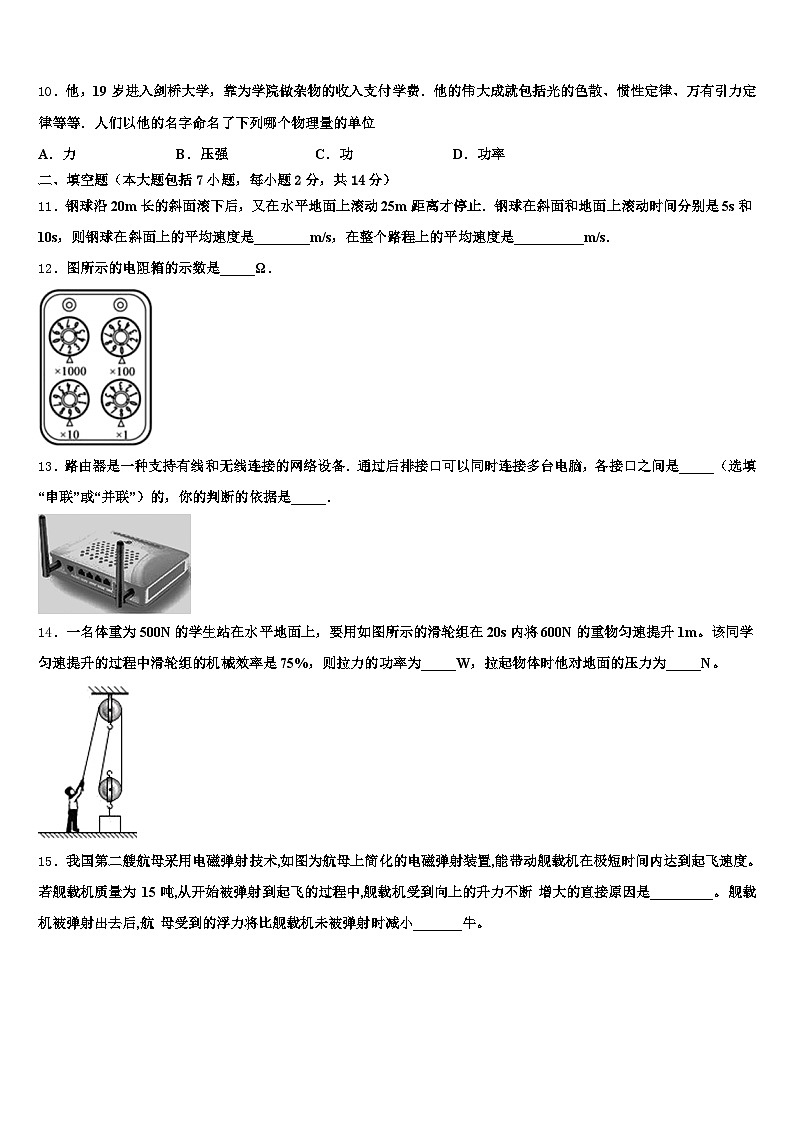

10．他，19岁进入剑桥大学，靠为学院做杂物的收入支付学费．他的伟大成就包括光的色散、惯性定律、万有引力定律等等．人们以他的名字命名了下列哪个物理量的单位
A．力B．压强C．功D．功率
二、填空题（本大题包括7小题，每小题2分，共14分）
11．钢球沿20m长的斜面滚下后，又在水平地面上滚动25m距离才停止．钢球在斜面和地面上滚动时间分别是5s和10s，则钢球在斜面上的平均速度是________m/s，在整个路程上的平均速度是__________m/s．
12．图所示的电阻箱的示数是_____Ω．
13．路由器是一种支持有线和无线连接的网络设备．通过后排接口可以同时连接多台电脑，各接口之间是_____（选填“串联”或“并联”）的，你的判断的依据是_____．
14．一名体重为500N的学生站在水平地面上，要用如图所示的滑轮组在20s内将600N的重物匀速提升1m。该同学匀速提升的过程中滑轮组的机械效率是75%，则拉力的功率为_____W，拉起物体时他对地面的压力为_____N。
15．我国第二艘航母采用电磁弹射技术,如图为航母上简化的电磁弹射装置,能带动舰载机在极短时间内达到起飞速度。若舰载机质量为 15吨,从开始被弹射到起飞的过程中,舰载机受到向上的升力不断 增大的直接原因是_________。舰载机被弹射出去后,航 母受到的浮力将比舰载机未被弹射时减小_______牛。
16．家用空调的功率远大于冰箱，空调插头线比冰箱_______（选填“粗”或“细”）；关掉空调，冰箱仍在工作，则空调与冰箱是_______联的。空调标有“能效比”EER的值为3.4，查阅资料得知：能效比指空调制冷量与制冷时消耗的电功率之比，则制冷时消耗电功率为1000W的空调，制冷量为_______W。
17．天然气热水器将40kg的水由22℃加热到42℃，水的内能增加了_____J，若天然气燃烧放出的热量有84%被水吸收，需要消耗_____kg的天然气。已知c水=4.2×103J/（kg•℃），q天然气=4×107J/kg。
三、作图、实验与探究题（本大题包括5小题，共34分）
18．水平地面上的一辆小车中，用细线悬挂一个小球，如图．静止时小球与车厢壁接触但不挤压．当小车突然向右加速运动，请画出此时小球的受力示意图．
19．如图所示，一束光线照射到平面镜上被反射后再射到凸透镜上．请作出平面镜的入射光线和凸透镜的折射光线．
（_______）
20．两只铭牌模糊的小灯泡L1、L2，仅能看清分别标有“0.3A”和“0.5A”字样．
（1）图甲是小明测量小灯泡L1额定功率时连接的实物图；
①图中有一根线连接错误，请在这积线上打“×”，并在图中改正_________；
②闭合开关前，滑动变阻器的滑片P应位于_______（远填“A”或“B”）端；
③闭合开关，电流表示数为0.1A，移动滑片P，通过观察_______表的示数来判断小灯泡是否正常发光，小灯泡正常发光时，电压表的示数如图乙所示，则小灯泡L1的额定功率为_______W．
（2）小华利用图丙所示的电路测出了小灯泡L2的额定功率，请在虚线框内补上小灯泡、电压表和定值电阻R（阻值已知）这三个元件的符号，使电路完整，实验操作方便___________．
21．如图所示，图甲是小明利用装有沸水的烧杯“探究某种固体熔化规律”的实验．图乙是根据实验数据描绘出的该固体温度随时间变化的图像．
（1）装有沸水的烧杯杯口附近有“白气”产生， “白气”是____ (气态/液态/固态)物质．
（2）实验中，将装有固体的试管放入烧杯中的水里加热的好处是____．由图乙可知， 该固体是____ (晶体/非晶体)．
（3）实验中，热从火焰传递给水，却不会反过来传递，说明能量的转移具有____性．
（4）图乙中,物质在A点时具有的内能____ (大于/等于/小于)在B点时的内能．
22．小明在测滑轮组机械效率时，记录了如下实验数据（不计绳重和摩檫）
（1）根据表中数据画出滑轮组的绕线方式（如图中）．
根据表中数据计算滑轮组的机械效率为_____．若绳子承受最大拉力为20N，此滑轮组的最大效率为_____．当动滑轮重为_____N时，使用该滑轮组提起10N重的钩码刚好省一半的力．在实验中重物移动的速度为0.1m/s．拉绳的功率为3W，则有用功率为_____．
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23．小明妈妈为奶奶买了一个电热足浴盆（如图所示），内部由加热系统和按摩系统两部分组成。加热系统的加热电阻额定电压220V，额定功率605W．问：
（1）小明帮奶奶泡脚时，向足浴盆中加入6kg初温为20℃的水，加热系统的加热电阻正常工作15min将水加热到40℃，此加热过程中水吸收的热量是多少？消耗的电能是多少？[c水=4.2×103J/（kg•℃）]
（2）当小明家的实际电压是200V时，加热电阻工作的实际功率是多少？
（3）足浴盆按摩系统中的电动机工作电压是12V（按摩系统将交流电压转换为12V），工作电流为4A，其电阻为0.5Ω，电动机工作中因发热损失的功率是多少？
24．实验室里有一个标有“6V 3W”的小灯泡L1和一个标有“6V”的小灯泡L2，将它们连接到图甲所示电源电压可调的电路中，其中通过L2的电流与电压的关系如图乙所示，电流表、电压表均使用大量程（0～3A，0～15V），开关均闭合时，滑片P置于最右端时，调节电源电压使小灯泡L2正常发光，电流表的示数为1.3A。求：
（1）L2正常发光时的电阻。
（2）滑动变阻器的最大电阻。
（3）在一个小灯泡正常发光的条件下，电源电压的调节范围。
参考答案
一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1、D
【解析】
木块在水平方向受水平拉力F=5N，滑动摩擦力f作用，做匀速直线运动，处于平衡状态，由平衡条件得：f=F=5N；将水平拉力增大为10牛，因为木块对桌面的压力仍等于重力，没有变化，而且接触面的粗糙程度也不变，所以摩擦力大小不变，仍是5N，故D正确。
2、B
【解析】
A．磁感线是为了形象的描述磁场而引入的，实际上并不存在，故A错误；
B．由磁极间的相互作用可知，同名磁极相互排斥，异名磁极相互吸引，故B正确；
C．发电机利用电磁感应原理工作，将机械能转化为电能，故C错误；
D．电动机是利用通电导体在磁场中受力运动的原理制成的，故D错误．
注意分清楚研究电磁感应和磁场对通电导线作用力的两个原理，从能的转化看，两者是相反的，即电磁感应现象中将机械能转化为电能，而磁场对通电导线的作用力，将电能转化为机械能．
3、A
【解析】
A．通风向阳处既加快了空气的流通，又提高了温度，故它可以加快液体的蒸发．A符合题意；
BCD．把新鲜的蔬菜装入保鲜袋中、给盛有酒精的瓶子加盖、给播种后的农田覆盖地膜，都是减慢表面空气流速，是减慢蒸发的例子．故BCD不符合题意．
4、C
【解析】
A. “海市蜃楼”是一种由于光的折射产生的现象，是由于光在密度不均匀的物质中传播时，发生折射而引起的；故A正确；
B. 由于漫反射使我们能从不同的地方看到本身不发光的物体，故B正确；
C. 光通过玻璃板会发生折射，会形成虚像．所以看到的是字的虚像，故C叙述错误;
D. 光在同种均匀介质中沿直线传播，沿直线传播的光照到不透明的物体上，被物体挡住，在物体后面光线照不到的地方形成影子．故D正确．
5、C
【解析】
A、此款手机为折叠屏幕，说明了柔性LED的硬度较小，故A正确，不符合题意；
B、柔性LED的表面透光性好，这样能看清手机画面，故B正确，不符合题意；
C、利用双金属外壳是为了增加其安全性，不是利用金属的导电性好，故C错误，符合题意；
D、石墨烯具有高导热性，所以用石墨烯来散热，故D正确，不符合题意。
6、D
【解析】
AB.由图可知，鸡蛋在甲、乙两杯中分别处于悬浮和漂浮状态，
∵物体漂浮或悬浮时，受到的浮力和自身的重力相等，
∴同一只鸡蛋在两杯中受到的浮力相等，都等于鸡蛋的重力，故AB选项错误；
CD．∵ρ液>ρ物时物体漂浮，ρ液=ρ物时物体悬浮，
∴乙杯中盐水的密度大于甲杯中盐水的密度，
∵p=ρgh，且两杯中液面相平，
∴乙杯底压强大于甲杯底压强，故D选项正确C选项错误．
7、A
【解析】
A．用吸管吸饮料时，口腔内气压小于饮料瓶中的气压，在大气压的作用下，把饮料压入口内，故A符合题意；
B．注射时，医生用力将针筒内的药水推入病人肌肉中，故B不符合题意；
C．用力把图钉钉在墙上，这是手给图钉一个压力的作用，故C不符合题意；
D．液体压强随深度的增加而增大，深水潜水员要穿特制的抗压潜水服，是为了承受更大的水压，不是大气压的作用，故D不符合题意。
8、C
【解析】
A、冰熔化成水后，在冰刀和冰面之间，使接触面变光滑（或使接触面分开），来达到减小摩擦的效果，故A正确；
B、自由滑雪空中技巧运动员在空中加速下落过程中，运动员的重力势能变小，动能增加，故重力势能转化为动能，故B正确；
C、冰壶被推出后，能在冰面上继续滑行是因为冰壶具有惯性，不能说受到惯性作用，故C错误；
D、弯道上沿曲线滑行的运动员的运动方向时刻在发生改变，因此弯道上沿曲线滑行的运动员一定受非平衡力作用，运动状态在改变，故D正确。
9、B
【解析】
A、地磁场的南北极和地理的南北极刚好相反，地球周围的磁感线从地球地理南极附近出发，回到地球地理北极附近，故A正确；
B、地磁场的N极在地球的地理南极附近，地磁场的S极在地球的地理北极附近，磁场方向由地磁场N极指向地磁场S极，故兰州地区地磁场方向由南向北，故B错误；
C、宋代科学家沈括最早发现了地磁场的两极与地理的两极并不完全重合，存在磁偏角，故C正确；
D、根据磁极间的相互作用规律可知，自由转动的小磁针N极指向磁场的方向，故在地磁南（S）极处，可以自由转动的小磁针的N极竖直指向地面，故D正确．
故选B．
10、A
【解析】
A．牛顿在光的色散、惯性定律、万有引力定律和微积分学等方面，为现代科学的发展奠定了基础．为纪念他，人们用它的名字命名为力的单位．故A符合题意；
B．为了纪念帕斯卡对科学发展作出的贡献，人们用他的名字命名了压强的单位．故B不符合题意；
C．为了纪念焦耳对科学发展作出的贡献，人们用他的名字命名了功和能量的单位．故C不符合题意；
D．为了纪念瓦特对科学发展作出的贡献，人们用他的名字命名了功率的单位．故D不符合题意．
二、填空题（本大题包括7小题，每小题2分，共14分）
11、4；1．
【解析】
试题分析：确定对应的路程和时间，根据平均速度公式进行计算．由题意可知，钢球在斜面上的平均速度；钢球在整个路程上的平均速度故答案为4；1．
考点： 变速运动与平均速度．
12、2098
【解析】
电阻箱的读数方法：用△所对的数字乘以下面的倍数，然后把他们相加，就可得出电阻箱的示数．
【详解】
电阻箱的示数：R=2×1000Ω+0×100Ω+9×10Ω+8×1Ω=2098Ω．
13、并联 各个电脑能独立工作
【解析】
路由器由于各接口接上不同的网络设备时，都能各自独立的工作，所以说它们之间是并联的关系．
【考点定位】
电路的连接方式
14、40 100
【解析】
拉力做的有用功：W有＝Gh＝600N×1m＝600J，
由可得，拉力做的总功：，
拉力的功率：；
由图可知，n＝2，绳端移动的距离：s＝nh＝2×1m＝2m，
由W＝Fs可得，拉力：，
因为物体间力的作用是相互的，所以，物体对他的拉力为F′＝F＝400N，
则拉起物体时他对地面的压力为：F压＝G﹣F′＝500N﹣400N＝100N。
15、机翼上方气体流速快，压强小；下方流速慢压强大 150000
【解析】
舰载机从开始被弹射到起飞的过程中，速度不断增大， 此时等质量的空气在相同的时间内同时通过机翼的上表面和下表面，由于上表面弯曲，所以机翼上方的流速就大于机翼下方的流速，根据流速越大，压强越小，此时就形成一个向上的压强差，速度增大，升力就不断增大；根据漂浮的物体受到的浮力等于物体重力，航母减小的浮力就等于舰载机的重力，即F减小=G机=mg=15×1000kg×10N/kg=150000N。
16、粗并3400
【解析】
空调功率大于冰箱，家庭电路电压一定，都是220V，由公式，得空调电阻小，冰箱电阻大，电阻大小与横截面积有关，长度和材料一定时，横截面积越大，导体越粗，电阻越小，所以空调插头线比冰箱粗。
空调冰箱互不影响，所以空调冰箱是并联。
能效比指空调制冷量与制冷时消耗的电功率之比为3.4，所以制冷量为1000W×3.4=3400W
17、3.36×106 0.1
【解析】
水的内能增加等于量水吸收的热量：
Q吸=cm△t=4.2×103J/(kg⋅℃)×40kg×(42℃−22℃)=3.36×106J，
(2)由=得，天然气完全燃烧放出的热量：
Q放===4×106J，
由Q放=mq得，需要天然气的质量：
m== =0.1kg。
三、作图、实验与探究题（本大题包括5小题，共34分）
18、
【解析】
小车突然向右加速运动时，小球由于惯性会继续保持静止的状态，因此会对车厢壁产生向左的压力，车厢壁就会对球产生向右的支持力，因此小球受到三个力的作用：竖直向下的重力，竖直向上的拉力，水平向右的支持力，根据力的示意图的做法，如图所示：
19、
【解析】
过平面镜的入射点做法线，然后根据光的反射定律中反射角等于入射角做出入射光线；反射光线经过凸透镜左侧的二倍焦距处入射到凸透镜上，根据凸透镜成像规律，折射光线经过右侧的二倍焦距处，作图如下：
20、 B 电流 0.75
【解析】
①原电压表测电源电压是错误的，应测灯的电压，如下图1所示：
②闭合开关前，滑动变阻器的滑片P应位于阻值最大处的B端；③灯在额定电流下正常发光，闭合开关，电流表示数为0.1A，移动滑片P，通过观察电流表的示数来判断小灯泡是否正常发光，小灯泡正常发光时，电压表的示数如图乙所示，电压表选用小量程，分度值为0.1V，电压大小为2.5V，则小灯泡L1的额定功率为：P＝UI＝2.5V×0.3A＝0.75W；（2）若该电路中没有电流表，电压表和定值电阻应起到测量电流的作用，故将灯与定值电阻串联后再与变阻器串联；要测灯的额定功率，首先使灯正常发光，当灯的电流为额定电流时，灯正常发光，先将电压表与定值电阻并联，通过移动滑片的位置，使灯的电压为0.5A×R，此时灯正常发光，保持滑片位置不动，通过开关的转换，使电压表测灯与定值电阻的电压，因此时各电阻的大小和电压不变，灯仍正常工作，根据串联电路电压的规律，可求出此时灯的额定电压，根据P＝UI可求出灯的额定功率．设计的电路下图2所示：
（1）①原电压表应测灯的电压；②为保护电路，闭合开关前，滑动变阻器的滑片P应位于阻值最大处；③灯在额定电流下正常发光，根据电压表选用小量程确定分度值读数，根据P＝UI求小灯泡L1的额定功率；（2）电路中没有电流表，电压表和定值电阻应起到测量电流的作用，故将灯与定值电阻串联后再与变阻器串联；要测灯的额定功率，首先使灯正常发光，将电压表与定值电阻并联，通过移动滑片的位置，使灯的电压为0.5A×R，此时灯正常发光，保持滑片位置不动，通过开关的转换，使电压表测灯与定值电阻的电压，此时灯仍正常工作，根据串联电路电压的规律，可求出此时灯的额定电压，根据P＝UI可求出灯的额定功率．
21、液态 均匀受热 晶体 方向 小于
【解析】
(1)装有沸水的烧杯中水蒸汽上升，遇冷液化成小水滴即“白气”；(2)将试管放入水中加热，这是水浴法，采用水浴法，使物质受热均匀，物质的温度变化比较均匀，并且变化比较慢，便于记录实验温度．由图可知，该物质在熔化过程中，温度不变，故为晶体；(3)热只能自发的由酒精灯的火焰传递给水，却不会反过来传递，说明能量的转移具有方向性．(4)晶体熔化过程中，继续吸热，但温度不变，内能增加，所以物质在A点时具有的内能小于在B点时的内能．
点睛：（1）物质从气态变成液态的过程叫液化；（2）探究晶体和非晶体的熔化和凝固实验时，一般都采用水浴法，物体的温度变化比较均匀，并且变化比较慢，便于记录实验温度．根据图象分析物质的种类；（3）热传递具有方向性．（4）晶体熔化过程中，继续吸热，但温度不变，内能增加．
22、 89% 99% 5 2.95W
【解析】
（1）从表中的数据可知，细线自由端移动的距离为0.3m，钩码上升的高度为0.1m，则二者的关系是s＝3h，即由3段绳子承担物重，绕绳方法如图所示：
；
（2）滑轮组的机械效率为η1＝×100%＝×100%＝×100%＝×100%≈89%；
（3）∵F＝（G+G动），
∴最大物重为G2＝3F最大﹣G动＝3×20N﹣0.5N＝59.5N，
滑轮组的最大机械效率为η2＝×100%＝×100%＝×100%≈99%；
（4）∵F＝（G+G动），
∴动滑轮的重力为G′动＝3F3﹣G3＝3×5N﹣10N＝5N；
（5）绳子自由端移动的速度为v＝3v物＝3×0.1m/s＝0.3m/s，
∵P＝＝Fv，
∴施加的拉力为F＝＝＝10N，
物体的重力为G＝3F﹣G动＝3×10N﹣0.5N＝29.5N，
∴拉力的有用功率为P物＝Gv物＝29.5N×0.1m/s＝2.95W．
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23、（1）5.04×105J； 5.445×105J；（2）500W；（3）8W。
【解析】分析：（1）知道水的比热容、水的质量，初温和末温，利用吸热公式求水吸收的热量；根据求出足浴盆消耗的电能；
（2）先根据的变形公式求出加热电阻的阻值，然后再根据求出加热电阻工作的实际功率；
（3）根据求出电动机工作中因发热损失的功率。
解答：（1）水吸收的热量：；加热时间
，足浴盆加热时消耗的电能：。
（2）由得，加热电阻的阻值：当小明家的实际电压是200V时，加热电阻工作的实际功率：。
（3）电动机工作中因发热损失的功率：。
答：（1）此加热过程中水吸收的热量是5.04×105J；消耗的电能是5.445×105J；
（2）加热电阻工作的实际功率是500W；
（3）电动机工作中因发热损失的功率是8W。
【点睛】本题考查了电功与热量的综合计算，涉及到吸热公式、电功公式和电功率公式的应用，熟练应用相关公式即可正确解题，关键要注意电动机正常工作时的功率不等于发热功率。
24、（1）6Ω；（2）20Ω；（3）6V-16V
【解析】
（1）由图乙得到小灯泡L2正常发光时，U2=6V，I2=1A， L2正常发光时的电阻R2==6Ω；
（2）由图可知，闭合开关S1、S2、S3，滑片P置于最右端时，滑动变阻器的最大阻值与灯泡L2并联，电流表测干路电流，并联电路中各支路两端的电压相等，且小灯泡L2正常发光，所以电源的电压：U=U1=6V， 并联电路中干路电流等于各支路电流之和，所以通过滑动变阻器的电流：I滑=I-I1=1.3A-1A=0.3A，滑动变阻器的最大阻值：R滑大=20Ω；
（3）①L1的阻值R1==12Ω，通过L1的额定电流I1==0.5A，
串联电路电流相等，所以电路中最大电流为0.5A，由乙图可知当电流为0.5A时，L2两端的电压为2V，所以电源电压U=U1+U2=6V+2V=8V；
②只闭合开关S1时，L1与滑动变阻器串联，L1正常发光时的电流I1=0.5A，L1的阻值为R1=12Ω，总电阻最大值R总最大=12Ω+20Ω=32Ω，电路中总电阻变化范围为12Ω-32Ω，电源电压最小值U=IR=0.5A×12Ω=6V，最大值U=IR=0.5A×32Ω=16V，故电源电压的调节范围为6-16 V；
③闭合S1、 S2，断开S3，滑动变阻器与L2并联再与L1串联，电路的总电阻最小值为12Ω，最大值为12Ω+20Ω=32Ω，也在12Ω-32Ω范围内，所以电压范围也在第②种情况的范围之内；
④当闭合S2和S3时，只有L2接入电路，电源电压为6V时，L2正常发光；
⑤当开关全闭合时，滑动变阻器与L2并联，电源电压为6V，L2正常发光；
综上所述电源电压的调节范围为6V-16V。
答：（1）L2正常发光时的电阻是6Ω；
（2）滑动变阻器的最大电阻是20Ω；
（3）在一个小灯泡正常发光的条件下，电源电压的调节范围是6V-16V。
滑轮组组成
钩码重/N
钩码升高的高度/m
动滑轮重/N
绳子自由端移动距离/m
两个定滑轮，一个动滑轮
4
0.1
0.5
0.3
