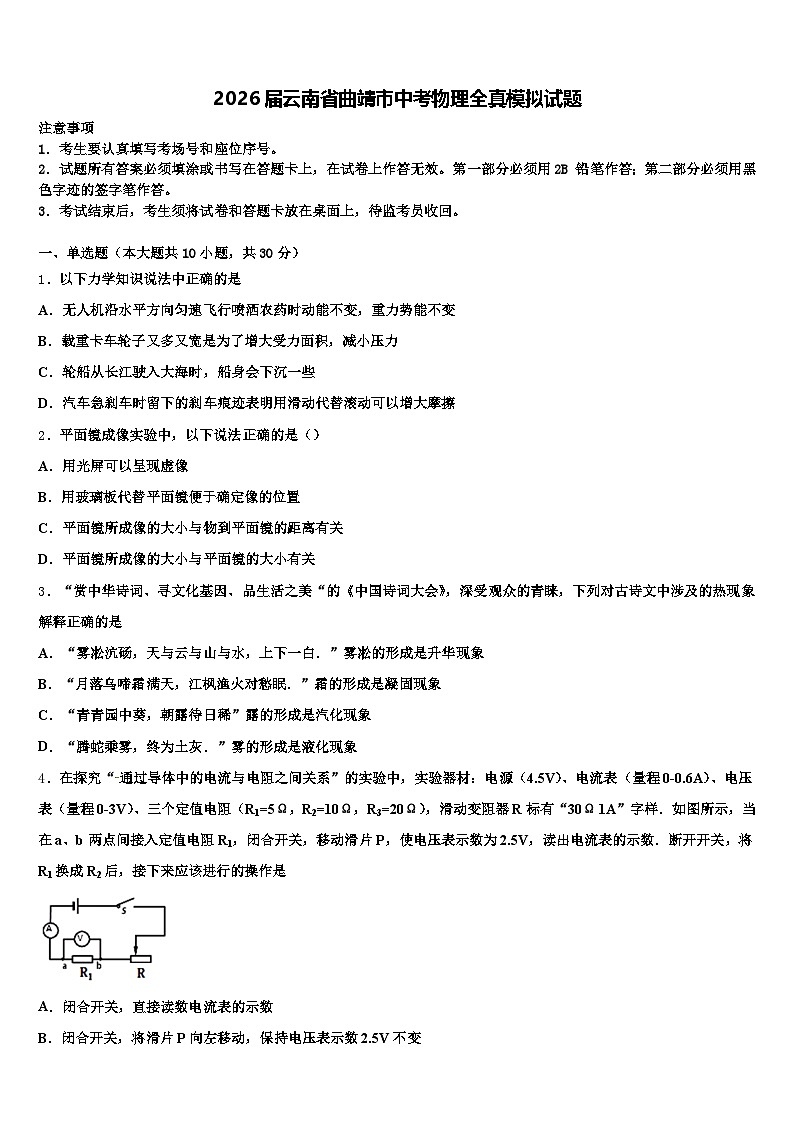

2026届云南省曲靖市中考物理全真模拟试题（含答案解析）

这是一份2026届云南省曲靖市中考物理全真模拟试题（含答案解析），共17页。试卷主要包含了考生要认真填写考场号和座位序号等内容，欢迎下载使用。
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、单选题（本大题共10小题，共30分）
1．以下力学知识说法中正确的是
A．无人机沿水平方向匀速飞行喷洒农药时动能不变，重力势能不变
B．载重卡车轮子又多又宽是为了增大受力面积，减小压力
C．轮船从长江驶入大海时，船身会下沉一些
D．汽车急刹车时留下的刹车痕迹表明用滑动代替滚动可以增大摩擦
2．平面镜成像实验中，以下说法正确的是（）
A．用光屏可以呈现虚像
B．用玻璃板代替平面镜便于确定像的位置
C．平面镜所成像的大小与物到平面镜的距离有关
D．平面镜所成像的大小与平面镜的大小有关
3．“赏中华诗词、寻文化基因、品生活之美“的《中国诗词大会》，深受观众的青睐，下列对古诗文中涉及的热现象解释正确的是
A．“雾凇沆砀，天与云与山与水，上下一白．”雾凇的形成是升华现象
B．“月落乌啼霜满天，江枫渔火对愁眠．”霜的形成是凝固现象
C．“青青园中葵，朝露待日稀”露的形成是汽化现象
D．“腾蛇乘雾，终为土灰．”雾的形成是液化现象
4．在探究“通过导体中的电流与电阻之间关系”的实验中，实验器材：电源（4.5V）、电流表（量程0-0.6A）、电压表（量程0-3V）、三个定值电阻（R1=5Ω，R2=10Ω，R3=20Ω），滑动变阻器R标有“30Ω 1A”字样．如图所示，当在a、b两点间接入定值电阻R1，闭合开关，移动滑片P，使电压表示数为2.5V，读出电流表的示数．断开开关，将R1换成R2后，接下来应该进行的操作是
A．闭合开关，直接读数电流表的示数
B．闭合开关，将滑片P向左移动，保持电压表示数2.5V不变
C．闭合开关，将滑片P向右移动，保持电压表示数2.5V不变
D．将滑片移动至阻值最大的位置后再闭合开关
5．西安市交通管理局于2016年11月4日起，在全市行政辖区内实行重污染天气机动车禁、限行管理．下列关于减少空气污染的做法不正确的是（ ）
A．开发利用新能源，改变现有能源结构B．加强煤炭综合利用，减少以煤直接作燃料
C．扩大公共绿地，打造“绿色园林城市”D．提倡绿色出行，禁止私家车出行
6．根据你对生活中物理量的认识，下列数据中最接近生活实际的是
A．成年人的体积约为60m3
B．中学生的课桌高约1.5m
C．一个中学生的质量约为50kg
D．人的正常体温为39℃
7．如图所示的四种现象中，属于光的折射现象的是
A．手在墙上形成“手影”
B．水面上“折断”的筷子
C．“后视镜”中的景物
D．树在水中的倒影
8．一焦距为10cm的凸透镜，在离凸透镜15cm处光屏上得到一清晰的像，那么此像为
A．正立放大的实像B．正立缩小的实像
C．倒立放大的实像D．倒立缩小的实像
9．下列有关声和电磁波的说法正确的是
A．吹奏笛子时，用手指按住不同气孔，是为了改变发出声音的音调
B．高架桥两侧建有隔音墙，是在声源处减弱噪声
C．“女高音歌唱家”中的“高”形容的是响度
D．无人机飞行表演时是通过超声波进行控制的
10．如图所示电路，电源电压保持不变，闭合开关S，电流表和电压表的都有示数．如果某时刻电路出现故障，两表的示数都变大了，那么故障可能是
A．电阻R1短路B．电阻R1断路
C．电阻R2短路D．电阻R2断路
二、多选题（本大题共3小题，共12分）
11．如图所示的电路中，闭合开关S，两只灯泡都不亮，且电流表和电压表的指针都不动，现将两灯L1和L2的位置对调，再次闭合开关时，发现两灯仍不亮，电流表指针仍不动，电压表指针却有了明显的偏转，该电路的故障不可能是（ ）
A．从a点经电流表到开关这段电路中出现短路
B．灯泡L1的灯丝断了
C．灯泡L2的灯丝断了
D．电流表和两个灯泡都坏了
12．如图所示，电源电压保持不变，闭合开关S，当滑动变阻器R的滑片P从中点向b端滑动的过程中
A．电压表示数变小B．电流表A1示数变大
C．灯泡亮度不变D．电流表A2示数变小
13．如图所示，电源电压不变，闭合开关，当滑动变阻器滑片向左移动时，下列判断错误的是：

A．电压表示数与电流表A1示数的乘积变大
B．电压表示数与电流表A2示数的乘积变大
C．电压表示数与电流表A1示数的比值不变，电流表A2示数变大
D．电压表示数与电流表A1示数的比值变大，电流表A2示数变大
三、填空题（本大题共5小题，共10分）
14．小明在家探究鸡蛋受到的浮力大小与哪些因素有关，如图所示，鸡蛋浸没在水中时，所受到的浮力为 ________ N；如果直接将该鸡蛋投入水中，该鸡蛋将________（填“上浮”、“悬浮”或“下沉”）；若鸡蛋上表面距离水面10cm，则鸡蛋上表面受到水的压强是________ Pa（g=10N/kg）．
15．如图所示为一种自制简易密度计，它是在木棒的一端缠绕一些铜丝做成的，用它来测量液体密度时，该密度计_________ 在被测液体中（选填“悬浮”、“漂浮”或“下沉”）．将其分别放入装有液体密度为和的两个烧杯中，可以判断：_________．若该密度计两次测量中排开液体的质量分别为m1、m1，则m1_______m1．（后两空选“”）
16．如图所示的电路中，电源电压恒为6V，小灯泡L上标有“6V3W”字样且电阻不变，电阻R1的阻值为8Ω，滑动变阻器R2上标有“10Ω2A”的字样，小灯泡正常工作时的电阻是_____Ω．当开关S1、S2、S都闭合，电流表的示数为1.5A时，R2消耗的电功率为_____W；当开关S1与S2都断开，S闭合时，R1在10min内产生的热量为_____J。
17．夏季，南湖公园里鸟语花香，绿树成荫，“鸟语”是通过___传播到人耳，“花香”是指__现象。
18．如图所示，若O点为滑轮的支点，其中支点位置正确的是______（选填“A”或“B”）；若物体所受重力均为20牛，不计滑轮重力及摩擦，当用力F2匀速提升物体时，力F2为________牛；若F2使物体匀速上升2米，则物体的重力势能________（选填“增大”、“减小”或“不变”）。
四、计算题（本大题共3小题，共29分）
19．如图所示，A、B物块的质量分布均匀，长度分别是a、b，重力分别是GA、GB；A、B两长方体底面积SA：SB＝3：2，滑轮下的绳子挂在两物体结合部位恰好A、B水平静止，且在拉力F＝62.5N作用下匀速竖直向上运动，滑轮的机械效率η＝81%．求：
A、B两物块的总重力G1．若GA＝61N，则a：b的比值是多少？
20．有一种挂式电热水器内部简化电路如图所示，该热水器设有高、中、低三档，已知电热丝R1=55Ω，高档加热功率为1100W，电热转化效率为80%，水的比热容为4.2×103J/kg•℃）．求：
将2kg水从20℃加热到75℃需要吸收多少热量；用高档将2kg水从20℃加热到75℃需要多少时间；只闭合S、S2时，电热水器的电功率是多少．
21．如图所示，将质量为80g，体积为100cm3的铁制小球放入盛水的薄玻璃容器的水中在玻璃容器下方有一已经接入电路的螺线管，小灯炮L标有“6V 3W”字样，通过螺线管的电流Ⅰ与螺线管对铁制小球的作用力F的关系如下表所示（灯丝电阻保持不变，不考虑铁制小球与螺线管距离的远近对作用力F的影响）求：
（1）断开开关铁制小球静止时露出水面的体积是多少？
（2）闭合开关，调节滑动变阻器的滑片使铁制小球能悬停在水中，此时小灯泡消耗的功率是多大？
（3）闭合开关，调节滑动变阻器的滑片使小灯泡正常发光，当铁制小球静止时，小球对容器底的压力是多大？
五、作图题（本大题共2小题，共4分）
22．如图所示，请将下列元件连接成符合安全用电要求的家庭电路．
（_____）
23．要求同时满足电磁铁磁性有无可以控制；能改变电磁铁磁性的强弱；电路接通后使小磁针静止时在如图所示的位置．请在虚线框将电路补充完全．
六、实验探究题（本大题共3小题，共15分）
24．为了探究“用动滑轮提升重物时，如果动滑轮的机械效率不变，则有用功跟总功成正比”，小明在实验台上组装好实验装置，如图所示，其中弹簧测力计的量程为0～5N．另外还有质量均为100g的钩码六个 （图中未画出）．
以下是他的部分实验步骤，请你帮他补充完整：
①在动滑轮挂钩上挂2个钩码，用弹簧测力计竖直向上匀速拉绳子自由端．2个钩码的总质量用m表示，用弹簧测力计测出绳子自由端的拉力F，用刻度尺分别测出绳子自由端移动的距离s和钩码上升的高度h，将m、F、s、h数值记录在表格中；
②保持_____不变，依次改变绳子自由端移动的距离s，仿照步骤仿照步骤①再做5次实验，将各次的m、F、s、h数值记录在表格中．
③利用W总＝_____，计算出各次的总功，用W有用＝Gh＝mgh，计算出各次的有用功，并将各次的W总、W有用的数值记录在表格中．
25．小明在测滑轮组机械效率时，记录了如下实验数据（不计绳重和摩檫）
（1）根据表中数据画出滑轮组的绕线方式（如图中）．
（______）
（2）根据表中数据计算滑轮组的机械效率为_____．
（3）若绳子承受最大拉力为20N，此滑轮组的最大效率为_____．
（4）当动滑轮重为_____N时，使用该滑轮组提起10N重的钩码刚好省一半的力．
（5）在实验中重物移动的速度为0.1m/s．拉绳的功率为3W，则有用功率为_____．
26．在“测定小电灯电功率的实验中”小灯泡额定电压为2.5V、电压恒定为4V的电源以及其它相关器材按图甲连接电路，进行实验．
（1）图甲是小明测量小灯泡额定功率的实物电路图，图中有一根线连接错误，请在这根线上打“×”，并在图中改正．
（______）
（2）连接电路时，开关应_____，滑动变阻器滑片应移至_____（A/B）端．
（3）在实验过程中，小明调节滑动变阻器的滑片，直到灯泡正常发光，在此过程中测得小灯泡电流和电压的几组数据，并正确画出曲线a，如图乙所示．由图可知该小灯泡的额定功率为_____W，利用该电路_____（能/不能）测出灯泡的电阻，此电路的数据_____（能/不能）研究导体中的电流与电压的关系．
（4）当灯泡正常发光时，滑动变阻器接入电路中的电阻为_____Ω，此时滑动变阻器的电功率为_____W．
（5）小明在图乙中还画出了本实验中滑动变阻器的电流随电压变化的曲线b，老师据图指出该曲线中明显可以看出有一处是错误的，所以此图不正确，你认为这一处的错误是_____．
参考答案
一、单选题（本大题共10小题，共30分）
1、D
【解析】
A. 无人机沿水平方向匀速飞行，速度不变，高度不变，飞机飞行过程中不断喷洒农药，质量不断变小，所以动能变小，重力势能变小．故A错误；B. 载重卡车轮子又多又宽是为了增大受力面积，减小压强，故B错误；C. 轮船无论是在长江还是在海中都漂浮,浮力等于轮船重，受到的浮力不变；因海水的密度大于河水的密度，由阿基米德原理F浮＝ρ液gV排可知，轮船进入海水时排开水的体积变小，即船身会上浮．故C错误；D. 汽车刹车时留下的刹车痕迹表明滑动代替滚动可以增大摩擦；故D正确；故选D．
（1）动能大小的影响因素：质量和速度，质量越大，速度越大，动能越大；重力势能大小的影响因素：质量和高度，质量越大，高度越高，重力势能越大；（2）减小压强的方法：在压力一定时，增大受力面积来减小压强；在受力面积一定时，减小压力来减小压强；（3）由于轮船无论在海里还是在长江都是漂浮，通过物体的浮沉条件可知浮力不变，则由阿基米德原理及液体密度的变化分析轮船排开水的体积变化，进一步得出船上浮一些还是下沉一些；（4）减小摩擦力的方法：减小压力，减小接触面的粗糙程度，使接触面脱离，用滚动代替滑动．
2、B
【解析】
A、光屏能承接实像，虚像不能承接在光屏上，故A错误；B、由于玻璃板是透明的，所以用玻璃板既能反射光线，又能透射光线的特点，这样可以方便的确定像的位置，故B正确；CD、平面镜所成像的大小与物体到平面镜的距离、平面镜的大小都没有关系，故CD错误．故选B．
点睛：（1）实像能用光屏承接，虚像不能用光屏承接．（2）利用玻璃板透明的特点，可以观察到玻璃板的另一侧，便于找到像的位置．（3）（4）物体在平面镜中成像，像的大小只跟物体大小有关，跟物体到平面镜的距离、平面镜的大小都没有关系．
3、D
【解析】
A．雾凇是空气中的水蒸气遇冷凝华为固体的冰晶，故A错误；
B．霜是空气中的水蒸气遇冷凝华为固体的冰晶，故B错误；
C．露是空气中的水蒸气遇冷液化为液态的小水滴，故C错误；
D．雾是空气中的水蒸气遇冷液化为液态的小水滴；故D正确．
4、D
【解析】
试题分析：探究通过导体中的电流与电阻之间关系时，需要控制电阻两端的电压不变，断开开关后，为保证电路的安全，应将滑动变阻器的滑片移动到阻值最大的位置再闭合开关．
考点：探究通过导体中的电流与电阻之间关系
5、D
【解析】
A．传统的化石能源对环境污染较严重，开发利用新能源，改变现有能源结构，有利于减少空气污染，故A正确；
B．煤炭的利用对环境污染较严重，加强煤炭综合利用，减少以煤直接作燃料，有利于减少空气污染，故B正确；
C．扩大公共绿地，打造“绿色园林城市”可有效净化空气，减少空气污染，故C正确；
D．提倡绿色出行符合环保理念，但完全禁止私家车出行是不切实际的，故D错误．
6、C
【解析】
人体密度与水的密度差不多，在1.0×103kg/m3 左右，成年人的质量在60kg左右，所以，体积约是：=0.06m3 ，故A不符合实际；中学生的身高在160cm左右，课桌的高度大约是中学生身高的一半，在80cm=0.8m左右，故B不符合实际；成年人的质量在65kg左右，中学生的质量比成年人小一些，在50kg左右，故C符合实际；人的正常体温在37℃左右，且变化幅度很小，故D不符合实际。
7、B
【解析】
A．手在墙上形成手影，是因为光在同一均匀介质中沿直线传播．故本选项不符合题意；
B．根据光的折射规律，当光从空气斜射入水中或者其他介质中时，折射光线向法线方向偏折，出现了钢勺好像在水面处折断了的现象，属于光的折射现象，符合题意；
C．汽车观后镜，是利用凸面镜能使光线发散的特点扩大视野，是光的反射现象，故本选项不符合题意．
D．平静的水面相当于平面镜，树在水中形成“倒影”是平面镜成像，平面镜成像属于光的反射，故本选项不符合题意．
8、D
【解析】
由于凸透镜的焦距是10cm，所以，在离凸透镜15cm处光屏上得到一清晰的像时，即像距是： 2f＞v＞f，即物距是：u＞2f，由凸透镜的成像规律知道，成倒立缩小的实像，即D正确。
9、A
【解析】
A．吹奏笛子时，用手指按住不同气孔，改变了笛子内空气柱的长度，空气柱振动的快慢不同，发出的音调不同，故A正确；
B．高架桥两侧建有隔音墙，是在传播过程中处减弱噪声，故B错误；
C．“女高音歌唱家”中的“高”形容的是音调，故C错误；
D．无人机与地面控制中心的联系属于无线电通信，所以此无人机飞行时是通过电磁波控制的．故D错误．
10、C
【解析】
A. 如图，电压表与电阻R1并联，所以电阻R1短路后，电压表也被短路，不会有示数，故A错误；
B. 电阻R1断路后，电压表串联在电路中，电压表通过R2连接在电源两端，所以电压表有示数且接近电源电压，但因为电压表的电阻很大，所以电路中电流减小，即电流表示数会减小，故B错误；
C. 电阻R2短路后，电压表测量电源电压，示数增大，电路中的总电阻减小，根据可知，电流变大，即电流表示数变大，故C正确；
D. 电阻R2断路后，电路断路，两电阻示数都为零，故D错误；
故选C．
二、多选题（本大题共3小题，共12分）
11、ABD
【解析】A、从a点经电流表到开关这段电路中出现短路，无论是否对调灯的位置，灯泡始终有电流，灯泡发光电压表始终接在电源上，示数都不为零，故A不可能；B、灯泡L1的灯丝断，如图，电压表能通过灯丝、导线接到电源上，有示数，故B不可能；C、灯泡L2的灯丝断，如图，电压表接不到电源上，无示数；电路中无电流，电流表无示数；
将两灯泡L1和L2的位置对调，再次闭合开关，电压表能通过灯丝、导线接到电源上，有示数；电路中无电流，电流表无示数；故C可能；D、电流表和两个灯泡都坏，无论是否对调灯的位置，电压表始终不能接在电源上，示数为0，故D不可能．故选ABD．
12、CD
【解析】
A.由电路图可知，灯泡与滑动变阻器并联，电流表A1测R支路的电流，电流表A2测干路电流，电压表测电源的电压；因为电源的电压不变，所以滑片移动时，电压表的示数不变，故不正确；
B.当滑动变阻器R的滑片P从中点向b端滑动的过程中，接入电路中的电阻变大，由 可知，该支路的电流变小，即电流表A1的示数变小，故不正确；
C.因为并联电路中各支路独立工作、互不影响，所以灯泡两端的电压和通过的电流不变，实际功率不变，亮度不变，故正确；
D.因为并联电路中干路电流等于各支路电流之和，所以干路电流变小，即电流表A2示数变小，故正确．
故选CD
由电路图可知，灯泡与滑动变阻器并联，电流表A1测R支路的电流，电流表A2测干路电流，电压表测电源的电压；根据电源的电压可知电压表示数的变化，根据滑片的移动可知该支路接入电路中电阻的变化，根据欧姆定律可知该支路电流的变化，根据并联电路各支路独立工作可知通过灯泡的电流，根据并联电路的电流特点可知干路电流的变化．
13、AD
【解析】
A、由图可知，电阻R1和滑动变阻器R2并联，电流表A2测干路中的电流，电流表A1测量通过R1的电流，电压表测电源电压，因并联电路各支路互不影响，所以，滑片移动时，通过定值电阻R1的电流不变，即电流表A1示数不变，则电压表示数与电流表A1示数的乘积不变，故A错误，符合题意；
B、当滑动变阻器滑片向左移动时，变阻器连入电路的电阻变小，由欧姆定律I=可知，通过变阻器的电流变大；根据并联电路电流的规律可知，总电流变大，即电流表A2示数变大，则电压表示数与电流表A2示数的乘积变大，故B正确，不符合题意；
CD、由前面解答可知，电流表A2示数变大，电压表示数、电流表A1示数均不变，所以，电压表示数与电流表A1示数的比值不变，故C正确，不符合题意；D错误，符合题意。
三、填空题（本大题共5小题，共10分）
14、0.5 下沉 1000
【解析】
当使用弹簧测力计测量物体浮力是，浮力F浮= G – F=0.6N-0.1N=0.5N.由于鸡蛋受到的浮力小于鸡蛋的重力，所以鸡蛋会下沉．根据P=ρg h=ρ水=1.0×103 Kg / m3×10N/kg×0.1m=1000 Pa
15、漂浮 ＜ =
【解析】
测量液体密度的仪器叫密度计．将其插入被测液体中，待漂浮时直接读取液面处的刻度值．观察图可知密度计漂浮在液体中，因为密度计在两种液体中都是漂浮的，所示受到的浮力等于重力．因为是同一密度计，重力不变，所以密度计在两种液体中受到的浮力是相等的，根据阿基米德原理F浮=G排=m排g可知，密度计两次排开液体的质量是相等的．观察两图可发现，密度计在密度为的液体中浸入深度大，即排开液体的体积大，由F浮=gV排可知，在F浮，g不变时，V排越大，越小．
16、12 6 432
【解析】
（1）由P＝UI＝可得，小灯泡正常工作时的电阻：；
（2）当开关S1、S2、S都闭合，灯泡L与变阻器R2并联，电流表测干路电流，
因并联电路中各支路两端的电压相等，所以，通过灯泡L的电流：
因并联电路中干路电流等于各支路电流之和，所以，通过R2的电流：
I2＝I﹣IL＝1.5A﹣0.5A＝1A，
则R2消耗的电功率：
P2＝UI2＝6V×1A＝6W；
（3）当开关S1与S2都断开，S闭合时，灯泡L与R1串联，
因串联电路中总电阻等于各分电阻之和，所以，此时电路中的电流： ，
R1在10min内产生的热量：
Q1＝（I′）2R1t＝（0.3A）2×8Ω×10×60s＝432J。
17、空气 扩散
【解析】
空气是传播声音的一种介质，我们平时听到的声音都是通过空气传播到人的耳中的；
人们闻到“花香”，这属于扩散现象，说明分子都在不停地做无规则运动。
18、A 10 增大
【解析】
由图可知，A图为定滑轮，支点在滑轮的中心；B图为动滑轮，支点在滑轮的左侧边缘上，故支点正确的是A；
不计滑轮重力及摩擦，使用动滑轮可以省一半的力，F2=G=×20N=10N；
物体匀速上升2m，质量不变，高度增加，重力势能变大。
四、计算题（本大题共3小题，共29分）
19、（1）111N（2）2：3
【解析】
（1）由图知，该滑轮是一个动滑轮，所以通过动滑轮绳子的段数n=2，由η=可得，A. B两物块的总重力：G1=ηnF=81%×2×62.5N=111N；
（2）已知GA=61N，所以物块B的重力：GB=G1−GA=111N−61N=41N，A. B物块的质量分布均匀,根据杠杆平衡条件有：GA×a=GB×b 即：61N×a=41N×b，解得：a：b=2：3；
答：（1）A、B两物块的总重力为111N；
（2）a：b的比值是2：3
20、（1）4.62×105J；（2）525s；（3）220W
【解析】
试题分析：（1）水吸收的热量：Q吸=cm（t﹣t0）=4.2×103J/（kg•℃）×2kg×（75℃﹣20℃）=4.62×105J；（2）由η=×100%可得，消耗的电能：W===5.775×105J，由P=可得，需要的加热时间：t′===525s；（3）由电路图可知，闭合S、S1、S2时，R1与R2并联，电路的总电阻最小，电路的总功率最大，热水器处于高档，此时电热丝R1的功率P1===880W，因电路的总功率等于各用电器功率之和，所以，电热丝R2的功率P2=P高﹣P1=1100W﹣880W=220W；只闭合S、S2时，电路为R2的简单电路，因并联电路中各支路独立工作、互不影响，所以，电热水器的电功率为220W．
【考点定位】电功与热量的综合计算
21、（1）20cm3；（2）1.92W；（3）0.05N
【解析】
（1）小球的密度为：
可见小球的密度小于水的密度，所以，断开开关时，铁制小球静止时处于漂浮状态，受到的浮力和自身的重力相等，则小球受到的浮力：
由可得，小球排开水的体积：
则小球露出水面的体积为：
；
（2）闭合开关，调节滑动变阻器的滑片使铁制小球能悬停在水中时，小球受到的浮力为：
因小球悬停静止时，处于平衡状态，由力的平衡条件可得：
则螺线管对铁制小球的作用力：
根据表格可知，此时电路中的电流为0.4A；
根据可得，灯泡的电阻：
所以此时小灯泡消耗的功率为：；
（3）当小灯泡正常发光时，电路中的电流：
根据表格可知，此时螺线管对铁制小球的作用力，此时小球受到竖直向上的浮力和支持力、竖直向下的重力和螺线管对铁制小球的作用力处于平衡状态，由力的平衡条件可得：，
则小球受到的支持力：
，
因小球对容器底的压力和受到的支持力是一对相互作用力，二力大小相等，所以小球对容器底的压力为：．
考查了电功率的相关计算，浮沉条件和阿基米德原理的应用，多力平衡的分析，综合性较强，步骤较多，注意从整体把握题意，理清思路．涉及电功率的计算时，牢记和，在纯电阻电路中两公式可以直接使用，计算稍显简单．
五、作图题（本大题共2小题，共4分）
22、
【解析】
三孔插座的连接：上孔接地线，当金属外壳的用电器插入插座时，使金属外壳接地，防止金属外壳漏电发生触电事故．左孔接零线，右孔接火线；灯泡的连接方法：火线首先接入开关，再入灯泡顶端的金属点，零线直接接入螺旋套．开关既能控制灯泡，又能在灯泡损坏时，断开开关，切断了火线，安全的更换灯泡．
23、
【解析】
电磁铁的磁性强弱跟电流大小、匝数多少、是否有铁芯插入有关．图中匝数多少、是否有铁芯插入已确定，所以只能改变电流的大小，我们可以利用滑动变阻器来达到这个目的，滑动变阻器与电源串联．
另外，我们还要画出电源．小磁针静止时N极所指示的方向--向右，为该点磁场的方向．在磁体外部，磁感线从N极指向S极，所以螺线管的右端为S极，左端为N极．根据右手定则，电流应该从电磁铁的右端流入，左端流出，所以通电螺线管右端的导线连接电源的正极，左端的导线连接电源的负极．如图：
．
六、实验探究题（本大题共3小题，共15分）
24、钩码的质量 FS
【解析】
②根据小明计划用这些器材探究“用动滑轮提升重物时，如果动滑轮的机械效率不变，则有用功跟总功成正比的关系”可知，小明计划探究的问题中的自变量是拉力对绳头做的总功，控制变量是机械效率，因为同一个滑轮组，提升钩码的重力也影响滑轮组的机械效率，所以在实验步骤②中，应保持所挂钩码数不变，即钩码质量不变；
③根据总功等于拉力与绳子自由端移动的距离的乘积，利用W总=FS，计算各次的总功．
25、89%99%52.95W
【解析】
（1）从表中的数据可知，细线自由端移动的距离为0.3m，钩码上升的高度为0.1m，则二者的关系是s＝3h，即由3段绳子承担物重，绕绳方法如图所示：
；
（2）滑轮组的机械效率为η1＝×100%＝×100%＝×100%＝×100%≈89%；
（3）∵F＝（G+G动），
∴最大物重为G2＝3F最大﹣G动＝3×20N﹣0.5N＝59.5N，
滑轮组的最大机械效率为η2＝×100%＝×100%＝×100%≈99%；
（4）∵F＝（G+G动），
∴动滑轮的重力为G′动＝3F3﹣G3＝3×5N﹣10N＝5N；
（5）绳子自由端移动的速度为v＝3v物＝3×0.1m/s＝0.3m/s，
∵P＝＝Fv，
∴施加的拉力为F＝＝＝10N，
物体的重力为G＝3F﹣G动＝3×10N﹣0.5N＝29.5N，
∴拉力的有用功率为P物＝Gv物＝29.5N×0.1m/s＝2.95W．
26、见解析所示 断开 B 0.75 能 不能 5 0.45 当滑动变阻器的电阻与灯泡的电阻相等时（曲线的交点处）电压之和明显不等于电源电压4V
【解析】
（1）
（2）连接电路时，开关应断开，滑动变阻器滑片应移至B端．
（3）由图可知该小灯泡的额定功率：.
根据该电路能测出灯泡的电阻.
因为灯泡的电阻不是定值了，说也可以此电路的数据不能研究导体中的电流与电压的关系．
（4）当灯泡正常发光时，由图乙可知，滑动变阻器接入电路中的电阻：，此时滑动变阻器的电功率为．
（5）当滑动变阻器的电阻与灯泡的电阻相等时（曲线的交点处）电压之和明显不等于电源电压4 V.
滑轮组组成
钩码重/N
钩码升高的高度/m
动滑轮重/N
绳子自由端移动距离/m
两个定滑轮，一个动滑轮
4
0.1
0.5
0.3
