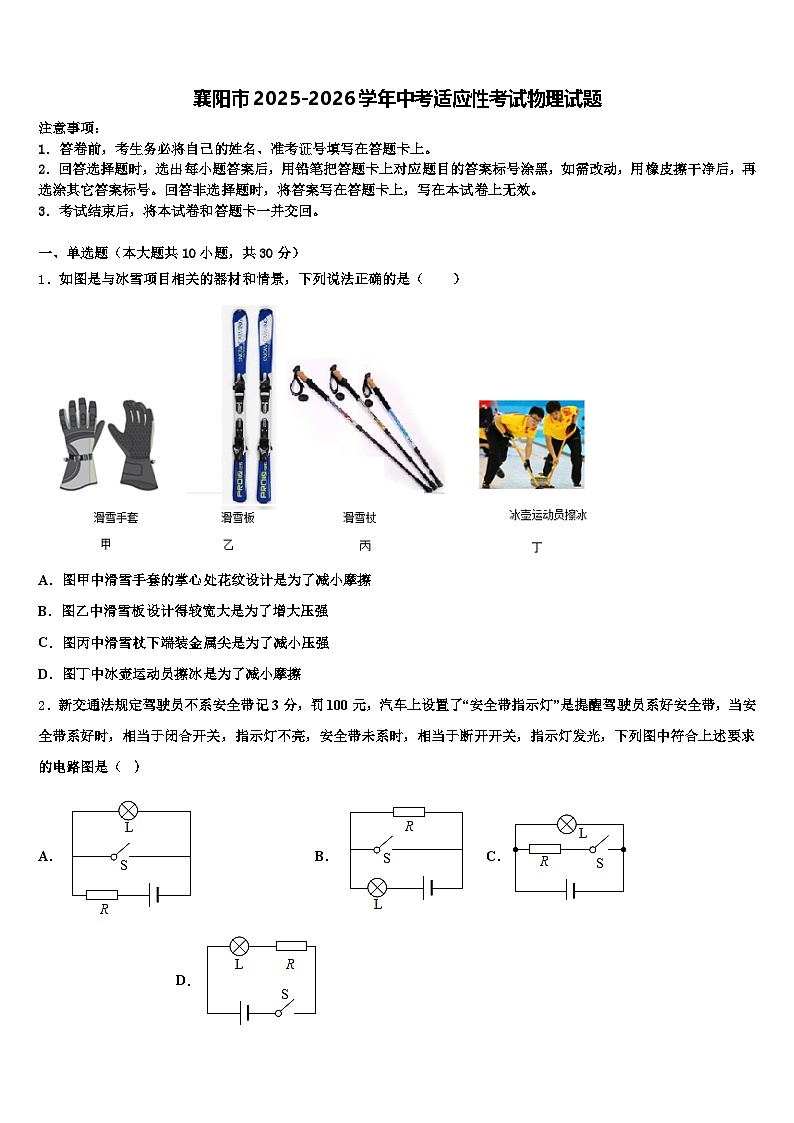

襄阳市2025-2026学年中考适应性考试物理试题（含答案解析）

这是一份襄阳市2025-2026学年中考适应性考试物理试题（含答案解析），共17页。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、单选题（本大题共10小题，共30分）
1．如图是与冰雪项目相关的器材和情景，下列说法正确的是（ ）
A．图甲中滑雪手套的掌心处花纹设计是为了减小摩擦
B．图乙中滑雪板设计得较宽大是为了增大压强
C．图丙中滑雪杖下端装金属尖是为了减小压强
D．图丁中冰壶运动员擦冰是为了减小摩擦
2．新交通法规定驾驶员不系安全带记3分，罚100元，汽车上设置了“安全带指示灯”是提醒驾驶员系好安全带，当安全带系好时，相当于闭合开关，指示灯不亮，安全带未系时，相当于断开开关，指示灯发光，下列图中符合上述要求的电路图是（ ）
A．B．C．D．

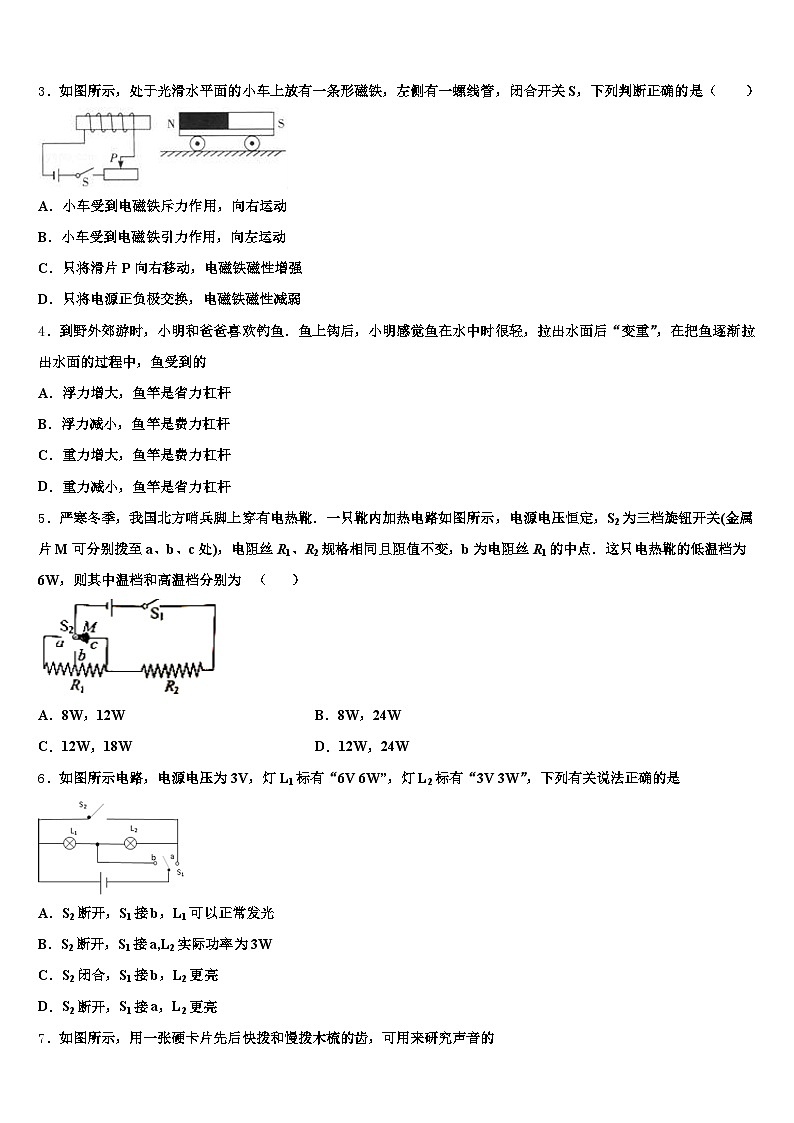

3．如图所示，处于光滑水平面的小车上放有一条形磁铁，左侧有一螺线管，闭合开关S，下列判断正确的是（ ）
A．小车受到电磁铁斥力作用，向右运动
B．小车受到电磁铁引力作用，向左运动
C．只将滑片P向右移动，电磁铁磁性增强
D．只将电源正负极交换，电磁铁磁性减弱
4．到野外郊游时，小明和爸爸喜欢钓鱼．鱼上钩后，小明感觉鱼在水中时很轻，拉出水面后“变重”，在把鱼逐渐拉出水面的过程中，鱼受到的
A．浮力增大，鱼竿是省力杠杆
B．浮力减小，鱼竿是费力杠杆
C．重力增大，鱼竿是费力杠杆
D．重力减小，鱼竿是省力杠杆
5．严寒冬季，我国北方哨兵脚上穿有电热靴．一只靴内加热电路如图所示，电源电压恒定，S2为三档旋钮开关(金属片M可分别拨至a、b、c处)，电阻丝R1、R2规格相同且阻值不变，b为电阻丝R1的中点．这只电热靴的低温档为6W，则其中温档和高温档分别为 （ ）
A．8W，12WB．8W，24W
C．12W，18WD．12W，24W
6．如图所示电路，电源电压为3V，灯L1标有“6V 6W”，灯L2标有“3V 3W”，下列有关说法正确的是
A．S2断开，S1接b，L1可以正常发光
B．S2断开，S1接a,L2实际功率为3W
C．S2闭合，S1接b，L2更亮
D．S2断开，S1接a，L2更亮
7．如图所示，用一张硬卡片先后快拨和慢拨木梳的齿，可用来研究声音的
A．响度B．音调C．音色D．声速

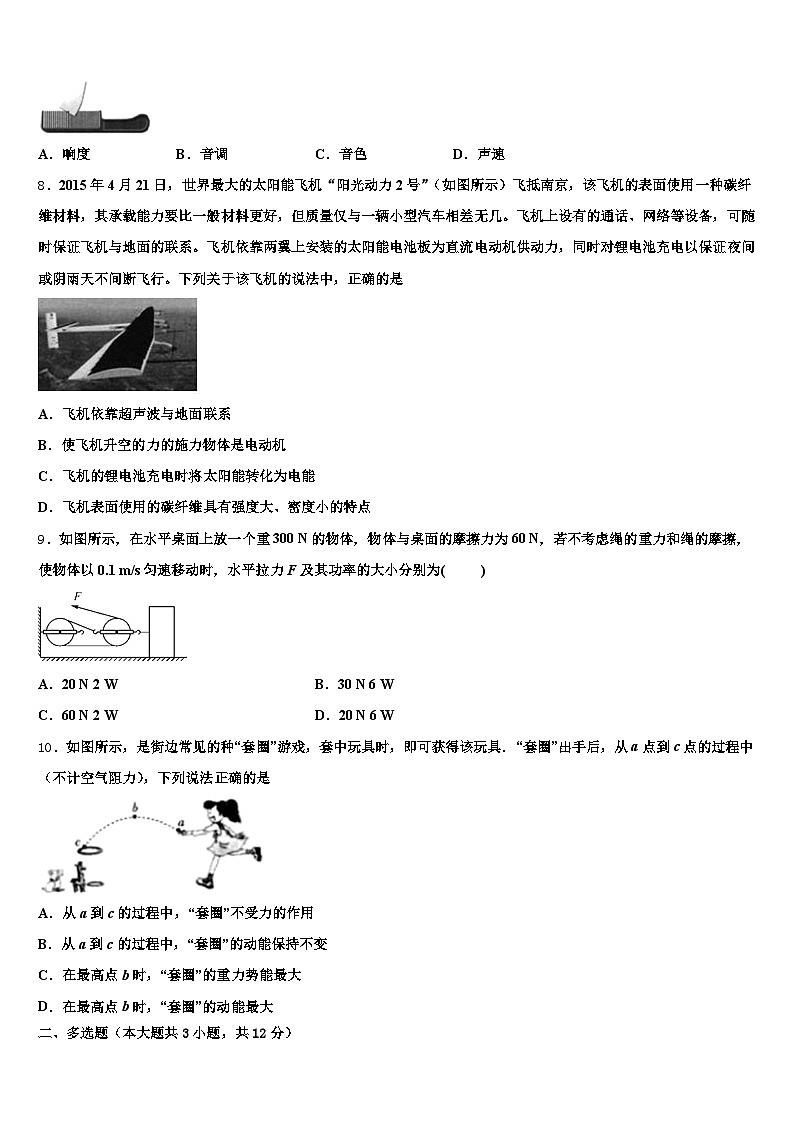

8．2015年4月21日，世界最大的太阳能飞机“阳光动力2号”（如图所示）飞抵南京，该飞机的表面使用一种碳纤维材料，其承载能力要比一般材料更好，但质量仅与一辆小型汽车相差无几。飞机上设有的通话、网络等设备，可随时保证飞机与地面的联系。飞机依靠两翼上安装的太阳能电池板为直流电动机供动力，同时对锂电池充电以保证夜间或阴雨天不间断飞行。下列关于该飞机的说法中，正确的是
A．飞机依靠超声波与地面联系
B．使飞机升空的力的施力物体是电动机
C．飞机的锂电池充电时将太阳能转化为电能
D．飞机表面使用的碳纤维具有强度大、密度小的特点
9．如图所示，在水平桌面上放一个重300 N的物体，物体与桌面的摩擦力为60 N，若不考虑绳的重力和绳的摩擦，使物体以0.1 m/s匀速移动时，水平拉力F及其功率的大小分别为( )
A．20 N 2 WB．30 N 6 W
C．60 N 2 WD．20 N 6 W
10．如图所示，是街边常见的种“套圈”游戏，套中玩具时，即可获得该玩具．“套圈”出手后，从a点到c点的过程中（不计空气阻力），下列说法正确的是
A．从a到c的过程中，“套圈”不受力的作用
B．从a到c的过程中，“套圈”的动能保持不变
C．在最高点b时，“套圈”的重力势能最大
D．在最高点b时，“套圈”的动能最大
二、多选题（本大题共3小题，共12分）
11．下列有关磁现象的说法中，正确的是（）
A．磁体具有吸引轻小物体的性质
B．放入磁场中某点的小磁针静止时N极指向与该点磁场方向相同
C．地磁场的北极在地理的南极附近
D．导体在磁场中做切割磁感线运动，导体中就会产生感应电流
12．如图所示的电路，是由两节干电池、一个开关、两只小灯泡和几根铜导线组成，小灯泡L1和L2分别标有“2.5 V 0.3 A”、“3.8 V 0.3 A”．当开关闭合后，小灯泡均发光，下列说法正确的是
A．干电池对外电路供电，是将化学能转化成为电能
B．电路中的电流是由正电荷定向移动形成的
C．金属导线中自由电子定向移动的方向与电流方向相反
D．流过L1的电流与流过L2电流大小相等
13．关于能源和信息，下列说法中正确的是
A．紫外线和红外线都属于电磁波
B．目前核电站获得核能的途径是核聚变
C．煤是可再生能源，以煤为燃料的火力发电容易造成环境的污染
D．光纤通信是利用激光在光导纤维中沿着光纤的中轴线直线传播来实现的
三、填空题（本大题共5小题，共10分）
14．图中，两个物体的重力均为200N。图a中，不计绳和动滑轮的重力及摩擦，则匀速提起重物时拉力F1=__N；图b中，大小活塞的面积之比是5：1，不计摩擦及活塞的重力，则匀速举起重物时压力F2=____N。
15．如图所示是某内燃机工作时的能量流向图，该内燃机的热机效率是_____，热机给人类文明带来了进步，也给生态环境造成了污染，举出一种热机污染：_____．
16．如图所示是四冲程汽油机的两个冲程，甲图显示的是汽油机的______冲程，乙图中是_____能转化为____能．
17．如图示,2017年6月26日,被称为最新版中国高铁的复兴号在京沪高铁亮相,它采用全新流线型头型,这是为了 _______；车厢内实现了WiFi网络全覆盖,WiFi采用的是低强度的_______ (选填“电磁波、超声波、次声波”）传输信号；车厢内座椅旁，都安装了插座方便旅客充电的需求,这些插座之间的连接方式是_______．
18．探究声音的传播时，将手机装入塑料袋，扎紧袋口后用细线悬于水中，用另一部手机拨打袋中的手机，手机接通后能听到手机发出的铃声，这说明_____可在水中传播，我们听出手机铃声是汪峰唱的《飞得更高》，这是根据声音的_____来辨别的．
四、计算题（本大题共3小题，共29分）
19．如图甲所示，灯L的额定电压为12V，其I-U图像如图乙所示，定值电阻R0的阻值为20Ω，滑动变阻器上标有“100Ω 1A”．
（1）开关都闭合，灯L正常发光，电流表、电压表的量程分别为0～0.6A，0～15V．求灯正常发光的电阻及滑动变阻器连入电路的阻值范围．
（2）闭合S，断开S1、S2，将电源换成一个可调电压的电源，电流表、电压表量程分别为0～0.6A，0～3V，其他部分电路连接不变．调节R使电流表和电压表先后均能达到满偏，且电路正常工作．求可调电源电压的取值范围．
20．四轮太阳能汽车总质量为400kg，顶部安装了太阳能电池板，如图所示．太阳光照射到地面时单位面积上的辐射功率为1.2×103W/m2，汽车上的太阳能电池板的有效面积为5m2，这种车将太阳能转化成机械能的效率可达32%．
（1）每个轮胎与地面的接触面积是25cm2，则太阳能汽车对地面的压强是多少？
（2）正常运行时该车的功率可达多少kW？
（3）这辆汽车在某水平路面上匀速行驶时，受到的阻力为车重的0.02倍，则汽车在该水平面上匀速行驶的速度为多少米每秒？
21．如图所示,灯泡L标有“8V 4W”的字样,当开关S闭合,滑片P在中点时,电压表的示数为4V,灯泡正常发光(假定灯泡电阻不随温度变化而变化).
求：(1)灯泡的电阻；该电路的电源电压；此电路工作时的最小功率值.
五、作图题（本大题共2小题，共4分）
22．如图所示，一木块沿斜面匀速下滑，请画出该木块所受重力以及摩擦力的示意图．
23．一物体静止在斜面上，请在图中作出物体受到的重力和对斜面的压力的示意图．
六、实验探究题（本大题共3小题，共15分）
24．为了研究受到拉力时弹簧长度的增加量与哪些因素有关，小华同学选用材料和粗细都相同的金属丝绕制成弹簧圈面积相同的弹簧A、B、C、D、E进行实验，弹簧规格如表一所示。实验过程如图所示，并在表二中记录了各次弹簧长度的增加量Δl。
①分析比较表二中每根弹簧长度增加量Δl与所受的拉力F变化的倍数关系，可初步得出：_____；
②分析比较弹簧A与B与C受到相同拉力时的长度增加量Δl与匝数N变化的倍数关系，可初步得出：用材料和粗细都相同的金属丝绕制成的弹簧圈面积相同的弹簧，当所受拉力相同，_____；
③推理：若弹簧原长为3l0、匝数为n0，受到6牛的拉力时，弹簧长度的增加量为_____厘米；若弹簧原长为1.5l0、匝数为2n0，受到5牛的拉力时，弹簧长度的增加量为_____厘米。
25．如图1所示，在探究“二力平衡的条件”实验中：
（1）在左、右两盘中同时加入一个100g的砝码，木块处于静止状态，此时木块两边所受的拉力_____（选填“相等”或“不相等”），这两个力是_____（选填“平衡”或“不平衡”）的
（2）保持两端砝码相等，把木块在水平桌面上扭转一个角度后释放，发现木块旋转后又恢复原状，说明二力平衡需要的条件之一是_____．
（3）在右盘中增加一个10g的砝码，发现木块仍处于静止状态，原因是_____．
（4）为减小实验误差，小茗同学对实验装置进行了如图2所示改进，他将系于小卡片（重力可忽略不计）的两根细线分别跨过左右支架上的滑轮，在线的两端挂上钩码，作用在小卡片上拉力的施力物体是___，为了验证只有作用在同一物体上的两个力才能平衡，在图2情况下，小茗下一步操作是____．
26．为了探究“感应电流产生的条件”，小明将铁架台、导体AB、小量程电流表、蹄形磁体、开关和若干导线按图连接．
（1）小明刚安装好实验器材，就立即观察电流表，发现指针没有发生偏转，出现这个问题最有可能是因为____造成的．
（2）解决（1）中的问题后，小明观察电流表，发现指针还是没有发生偏转，于是他左右移动导体AB，发现电流表的指针发生了摆动，此时____相当于电路中的电源．
（3）小明又沿多个不同方向来回移动导体AB，均发现电流表的指针发生了摆动．
（4）经历了（1）、（2）、（3）的探究，小明便得出了感应电流的产生条件为：闭合电路的一部分导体在磁场中运动．你认为小明的结论____（选填“是正确的”、“不够准确”），为了验证你的这一判断，你应该怎样做？____．
（5）实验中，小明在电路闭合时将导体AB向右移动一段距离后松开手，发现导体AB左右摆动，此时小量程电流表的指针____（选填“左右摆动”、“偏向一边”、“静止不动”）．导体AB摆动过程中，如果不计空气阻力及导线悬挂点的摩擦，导体AB的机械能将____（选填“变大”、“变小”、“不变”）．
参考答案
一、单选题（本大题共10小题，共30分）
1、D
【解析】
(1)增大摩擦力的方法：在接触面粗糙程度一定时，通过增大压力来增大摩擦力；在压力一定时，通过增大接触面的粗糙程度来增大摩擦力；
(2)减小摩擦力的方法：在接触面粗糙程度一定时，通过减小压力来减小摩擦力；在压力一定时，通过减小接触面的粗糙程度来减小摩擦力；使接触面脱离；用滚动摩擦代替滑动摩擦；
(3)增大压强的方法：在压力一定时，减小受力面积来增大压强；在受力面积一定时，增大压力来增大压强；
(4)减小压强的方法：在压力一定时，增大受力面积来减小压强；在受力面积一定时，减小压力来减小压强。
【详解】
A．滑雪手套的掌心处花纹设计，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故A错误；
B．滑雪板设计得较宽大，是在压力一定时增大受力面积来减小压强，故B错误；
C．图丙中滑雪杖下端装金属尖，在压力一定时，减小受力面积来增大压强，故C错误；
D．冰壶运动员擦冰，在压力一定时，通过减小接触面的粗糙程度来减小摩擦力，故D正确。
故选D。
本题考查了增大和减小压强的方法以及增大和减小摩擦的方法，理论联系生活，体现了物理知识来源于生活、服务生活的理念。
2、A
【解析】
试题分析：根据题意知，指示灯与S并联，但电路不会出现短路，即电路中必须串联一个保护电阻；结合选项可知A符合题意，BCD不符合；故应选A．
【考点定位】电路的设计与判断
3、B
【解析】
电流从电源的正极流出，根据安培定则可知，通电螺线管的左端是N极，右端为S极，小车上的磁铁左端为N极，异名磁极相互吸引，小车受到了一个向左的吸引力，小车就会向左运动，故A错误，B正确；滑片P向右移动，连入电路的电阻增大，电源电压不变，电流减小．在线圈匝数和铁芯不变时，电流减小，电磁铁的磁性减弱，故C错误；把电源的正负极对调，将电源的正负极对调，可以改变电磁铁的极性，但不能改变磁性强弱，故D错误；故应选B．
4、B
【解析】
把鱼逐渐拉出水面的过程中，鱼排开水的体积逐渐减小，根据F浮＝ρ液gV排可知：鱼受到的浮力逐渐减小，而鱼的重力是不变的，由于钓鱼线对鱼施加的拉力等于鱼的重力减去浮力；所以拉力逐渐变大，即感到鱼“变重”；
钓鱼竿在使用时，动力臂小于阻力臂，是一种费力杠杆；由此可知选项B正确．
5、A
【解析】
两电阻丝规格相同，设R1=R2=R；
由P=可知，在U一定时，R越小，电功率越大，R越大，电功率越小；
由图示电路图可知，S2接a时两电阻丝串联，电路电阻最大，电功率最小，电热靴处于低温档，
当S2接c时，只有电阻丝R2接入电路，电路电阻最小，电路电功率最大，电热靴处于高温挡，
当S2接b时，电阻丝R2与R1的右半部分接入电路，电热靴处于中温挡；
P低温==6W，
则
=12W，
电热靴的高温挡：
P高温档==12W，
电热靴的中温挡：
P中温挡==×=×12W=8W，
故A正确；
故选A。
6、C
【解析】
S2断开，S1接b时，电路中只有灯泡L1工作；S2断开，S1接a时，两灯泡串联；S2闭合，S1接b时，两只灯泡并联；根据电功率的公式得到两个灯泡的电阻，再利用公式P=I2R比较两只灯泡的实际功率．
【详解】
L1 的电阻，L2 的电阻；
A、S2断开，S1接b，电路中只有灯泡L1工作，L1两端的电压等于电源电压，为3V，小于灯泡L1的额定电压，L1不能正常发光；故A错误；
B、S2断开，S1接a，两只灯泡串联，根据串联电路电压的规律可知两只灯泡两端的电压都小于3V，所以L2实际功率小于3W，故B错误；
C、S2闭合，S1接b时，两只灯泡并联，两个灯泡两端的电压相等，因为R1＞R2，由可得，L2的实际功率更大，所以更亮，故C正确；
D、S2断开，S1接a，两只灯泡串联，因为R1＞R2，根据公式P=I2R可知L1的实际功率更大，所以更亮，故D错误．
故选C．
7、B
【解析】
用硬卡片快速拨动木梳齿时，木梳齿振动快，频率大小，音调高，慢拨木梳齿时，木梳齿振动慢，频率小，音调低，所以快拨和慢拨木梳齿是探究声音与音调的关系．
故B正确.
8、D
【解析】
A、飞机是通过电磁波与地面进行联系的，故A错误；
B、飞机的机翼上表面空气流速大，下表面空气流速小。由于流体压强与流速有关，流速越大的地方压强越小，流速越小的地方压强越大，所以飞机机翼上表面受到向下的压强小，下表面受到向上的压强大，于是产生了一个向上的压强差，正是这个向上的压强差为飞机提供了向上的升力，升力的施力物体是空气，故B错误；
C、飞机的锂电池充电时将电能转化为化学能，故C错误；
D、飞机表面使用的碳纤维强度大，承载能力大，由m＝ρV可知，密度小可减小飞机的质量，故D正确。
9、D
【解析】
试题分析：由图示可知，滑轮组由三段绳子拉着物体匀速运动，所以拉力等于物体与地面摩擦力的三分之一，摩擦力为60N，所以拉力为20N；物体移动的速度为0.1 m/s，所以拉力F移动的速度为物体移动速度的三倍是0.3m/s，，所以拉力的功率为P=Fv=20N×0.3m/s=6W；故应选D．
【考点定位】有关滑轮组的计算
10、C
【解析】
A、不计空气阻力，从a到c的过程中，“套圈”受到重力的作用，故A错误；
B、“套圈”由a到c过程中，“套圈”的质量不变，速度先变小后变大，所以动能先变小后变大，故B错误；
C、“套圈”在最高点b时，高度最高，则重力势能最大，故C正确；
D、“套圈”在最高点b时，速度最小，其动能最小，故D错误；
二、多选题（本大题共3小题，共12分）
11、BC
【解析】
A．磁铁只能吸引铁磁性物质（铁、钴、镍），与物体大小无关，故A错误；
B．磁场方向的规定：磁场中某点的磁场方向与放在该处的小磁针静止时N极指向相同，故B正确；
C．根据地磁场的规定：地磁场的北极在地理的南极附近，故C正确；
D．闭合电路的一部分导体在磁场中做切割磁感线运动，导体中才会产生感应电流，故D错误．
12、ACD
【解析】
A．干电池工作时，将化学能转化为电能，故A正确；
B．铜导线中含有大量的自由电子，开关闭合后，该电路中的电流是由自由电子定向移动形成的；故B错误；
C．物理学中规定正电荷定向移动的方向为电流方向，而电子带负电，所以金属导线中自由电子定向移动的方向与电流方向相反；故C正确；
D．串联电路中电流处处相等；由图知两灯串联，则流过L1的电流与流过L2电流大小相等；故D正确；
13、AD
【解析】
A、微波、无线电波、红外线、紫外线，都是电磁波，只是它们的频率和波长是不同的，故A正确；
B、目前核电站获得核能的途径是核裂变，故B错误；
C、煤是不可再生能源，以煤为主要燃料的火力发电容易造成环境污染，故C错误；
D、光纤通信是以频率单一，光纤通信是利用激光在光导纤维中沿着光纤的中轴线直线传播来实现的，故D正确。
三、填空题（本大题共5小题，共10分）
14、 100 40
【解析】由图a知道，承担物重的滑轮绳子股数是n=2，在不计绳和动滑轮的重力及摩擦，匀速提起重物时拉力是：F1 =G/n=200N/2=100N；根据题意知道，左右活塞面积之比是：S左：S右=5：1，由帕斯卡原理知道，两边压强相等，所以由p=F/S可得，G/S1=F2/S2，故F2 =GS2/S1=200N×1/5=40N。
15、35%噪声污染
【解析】
因热机的效率是指用来做有用功的能量与燃料完全燃烧产生的能量之比，所以，由内燃机的能量流向图可得，内燃机的热机效率：η＝1﹣25%﹣40%＝35%；
在生活中，热机主要是汽油机和柴油机，汽油和柴油的燃烧会产生大量的烟尘和废气，所以会造成大气污染，同时，由于热机各部位的振动会产生高分贝的噪声，造成噪声污染．
16、压缩 内 机械
【解析】
（1）由图甲可知，进气门、排气门关闭，活塞上行，所以是压缩冲程；
（2）乙图中进气门、排气门关闭，活塞下行，所以是做功冲程，在该冲程中将燃气的内能转化为活塞的机械能．
17、减小阻力 电磁波 并联
【解析】
动车的车头采用流线型设计可以减少行驶过程中空气的阻力，有利于提高速度或节约能源；
电磁波被广泛用于信息的传递，WiFi 就是利用电磁波传递信息的；
插座是连接用电器的，不同的插座之间要能独立工作，互不影响，故插座是并联的．
点睛；注意多了解一些电磁波的应用，特别是用于信息的传递，应用非常广泛，我们生活中信息的获取，很多情况下都是与电磁波有关的．
18、声音 音色
【解析】
声音可以在液体中传播；声音的三个要素是指：音调、响度和音色，音调由振动的频率决定；响度由振动的幅度决定；音色由发生体本身决定．
【详解】
用另一部手机拨打袋中的手机，能听到手机发出的铃声，是由水和空气传过来的，故能说明声音可在水中传播；我们能够清楚地辨别出是汪峰唱歌的声音，这是根据声音的音色来辨别的．
故答案为声音；音色．
四、计算题（本大题共3小题，共29分）
19、（1）40Ω；40Ω-100Ω；（2）12V-15V
【解析】
（1）开关都闭合时，灯泡L与滑动变阻器R并联，电压表测电源两端的电压，电流表测干路电流，因并联电路中各支路两端的电压相等，且灯L正常发光，所以，电源的电压U=UL=12V，由图乙可知，通过灯L的电流IL=0.3A，灯正常发光的电阻：RL==40Ω，因并联电路中干路电流等于各支路电流之和，所以，当电流表的示数I=0.6A时，通过变阻器R的最大电流：IR=I-IL=0.6A-0.3A=0.3A，此时滑动变阻器接入电路中的电阻最小，则R小= =40Ω，又因滑动变阻器接入电路中的电阻越大时，通过R的电流越小，电路的总电流越小，所以，滑动变阻器接入电路中的最大阻值为100Ω，则滑动变阻器连入电路的阻值范围为40Ω～100Ω；
（2）闭合S，断开S1、S2时，R与R0串联，电压表测R两端的电压，电流表测电路中的电流，调节R使电流表、电压表先后达到满偏，且电路正常工作：当变阻器接入电路中电阻为0，且电流表满偏时，电源电压最小，由欧姆定律得到U小=I满R0=0.6A×20Ω=12V；电压表最大示数为3V，当变阻器最大电阻连入电路时，电路的电流为：I小=，当电压表达到满偏时，根据串联电路电压的规律和欧姆定律有：U电=U满+U0=3V+×20Ω=3.6V，此时电流表不能达到满偏，3.6V舍去；当电压表达到满偏且电流表也能达到满偏时，电源电压最大，根据串联电路电压的规律和欧姆定律有，U大=U满+U0=U满+I满R0=3V+0.6A×20Ω=15V，因题中要求两个电表先后均能达到满偏，故最大电压应小于15V，故可调电源电压的取值范围为：12V≤U＜15V．
答：（1）灯正常发光的电阻及滑动变阻器连入电路的阻值范围为40Ω～100Ω；
（2）调节R使电流表和电压表先后均能达到满偏，且电路正常工作．可调电源电压的取值范围为12V≤U＜15V．
20、（1）4×105Pa；（2）1.92kW；（3）24m/s．
【解析】
（1）太阳能汽车对地面的压力： ＝400kg×10N/kg＝4000N，受力面积：S＝4×25cm2＝100cm2＝0.01m2，太阳能汽车对地面的压强： ；
（2）由题意可得，太阳能汽车正常运行时该车的功率：P＝1.2×103W/m2×5m2×32%＝1920W＝1.92kW；
（3）这辆汽车在某水平路面上匀速行驶时处于平衡状态，受到的牵引力和阻力是一对平衡力，所以该汽车受到的牵引力：F′＝f＝0.02G＝0.02×4000N＝80N，由 可得，汽车在该水平面上匀速行驶的速度：.
21、（1）16Ω；（2）12V；（3）4.5W
【解析】
（1）灯泡L标有“8V 4W”的字样，根据得灯泡的电阻为：
；
（2）如图电路，当滑片P在中点时，滑动变阻器的一半R′与灯泡串联，电压表测变阻器两端的电压，即滑动变阻器两端的电压为：4V；
因为灯泡正常发光，即；
所以电源电压：
；
根据得灯泡正常发光时的电流为：
；
此时滑动变阻器接入电路的电阻为：
则滑动变阻器最大阻值为：
；
（3）根据知，当电阻最大时，功率最小；
当滑动变阻器最大阻值接入电路时，电阻最大为：
所以电路消耗的最小功率为：
．
重点是电功率的计算，牢记公式，此公式在计算电功率时用的非常多，另外要熟练应用串联电路的电压和电流特点，结合公式即可正确解题．
五、作图题（本大题共2小题，共4分）
22、
【解析】
重力的方向竖直向下，作用点在重心，如图矩形木块的重心在对角线的交点处，从重心竖直向下画出箭头，并标出重力的符号G，如图；
摩擦力与运动方向相反，即沿斜面向上，作用点也画在重心，符号为f，如图：
重点是重力和摩擦力的画法，关键是明白重力的方向始终竖直向下，而摩擦力沿斜面向上．
23、
【解析】
根据长方体对角线的交点确定出重心，然后过物体重心画带箭头的线段，方向竖直向下，即重力G示意图；在斜面上选取物体与接触面的中点为压力的作用点，过压力作用点画垂直于斜面、带箭头的线段即压力F示意图；如图所示：
六、实验探究题（本大题共3小题，共15分）
24、用材料和粗细都相同的金属丝绕制成的弹簧面积相同的弹簧，当弹簧的原长和匝数都同时，弹簧长度增加量△L与所受拉力F成正比 当弹簧原长相同时，弹簧长度增加量△L与匝数N成正比 9 7.5
【解析】
①分析比较表二中每根弹簧长度增加量△L与所受的拉力F变化的倍数关系可看出：拉力变为变为原来几倍，弹簧伸长量就变为原伸长量的几倍，即用材料和粗细都相同的金属丝绕制成的弹簧面积相同的弹簧，当弹簧的原长和匝数都同时，弹簧长度增加量△L与所受拉力F成正比；
②比较弹簧A、B、C可知原长相同，匝数为1:2:3，受到相同拉力时弹簧长度增加量△L为1:2:3，即当弹簧原长相同时，弹簧长度增加量△L与匝数N成正比；
③依据表一、表二进行推理若弹簧原长为3L0、匝数为n0时，受到拉力分别为2N、4N、6N时的增加量△L应分别是3cm、6cm、9cm；若弹簧原长为1.5L0、匝数为2n0时，受到拉力分别为2N、4N、6N时的增加量△L分别是3cm、6cm、9cm，即每增加1N，增加1.5cm，故受5N拉力时，弹簧长度的增长量为1.5cm×5=7.5cm。
25、相等 平衡 二力在同一直线上 木块与桌面之间有摩擦 细线 将卡片剪开
【解析】
（1）在左、右两盘中同时加入一个100g的砝码，木块处于静止状态，属于平衡状态，此时木块两边所受的拉力相等，这两个力是平衡的；
（2）保持两端砝码相等，把木块在水平桌面上扭转一个角度后释放，发现木块旋转后又恢复原状，说明二力平衡需要的条件之一是二力在同一直线上．
（3）在右盘中增加一个10g的砝码，发现木块仍处于静止状态，这是因为木块与桌面之间有摩擦，此时木块在摩擦力和两个拉力作用下处于平衡．
（4）如图改进后，在线的两端挂上钩码，作用在小卡片上拉力的施力物体是细线；为了验证只有作用在同一物体上的两个力才能平衡，在图2情况下，应将卡片剪开，使其变为两个物体．
26、开关没有闭合导体AB；不够准确实验中，还需将导体AB在磁场中沿平行于磁感线方向运动并观察是否产生感应电流左右摆动变小
【解析】
（1）连接完电路，开关如果没有闭合，电路中没有电流，电流表指针没有发生偏转；
（2）移动导体AB，导体AB切割磁感线，电流表的指针发生了摆动，电路中有电流通过，此时导体AB相当于电路中的电源；
（3）产生感应电流的条件是：闭合电路的部分导体在磁场中做切割磁感线运动，对于小明的结论不准确，为了得出准确的结论，在实验中，还需将导体AB在磁场中沿平行于磁感线方向运动并观察是否产生感应电流；
（4）导体AB左右摆动，切割磁感线方向不断改变，所以电流方向不断改变，电流表指针会左右摆动；
导体运动过程中，将机械能转化为电能，所以机械能不断减少。
表一
表二
弹簧
原长L
匝数N
F/牛
2
4
6
A
l0
n0
ΔlA/厘米
1.0
2.0
3.0
B
l0
2n0
ΔlB/厘米
2.0
4.0
6.0
C
l0
3n0
ΔlC/厘米
3.0
6.0
9.0
D
1.5l0
n0
ΔlD/厘米
1.5
3.0
4.5
E
2l0
n0
ΔlE/厘米
2.0
4.0
6.0
