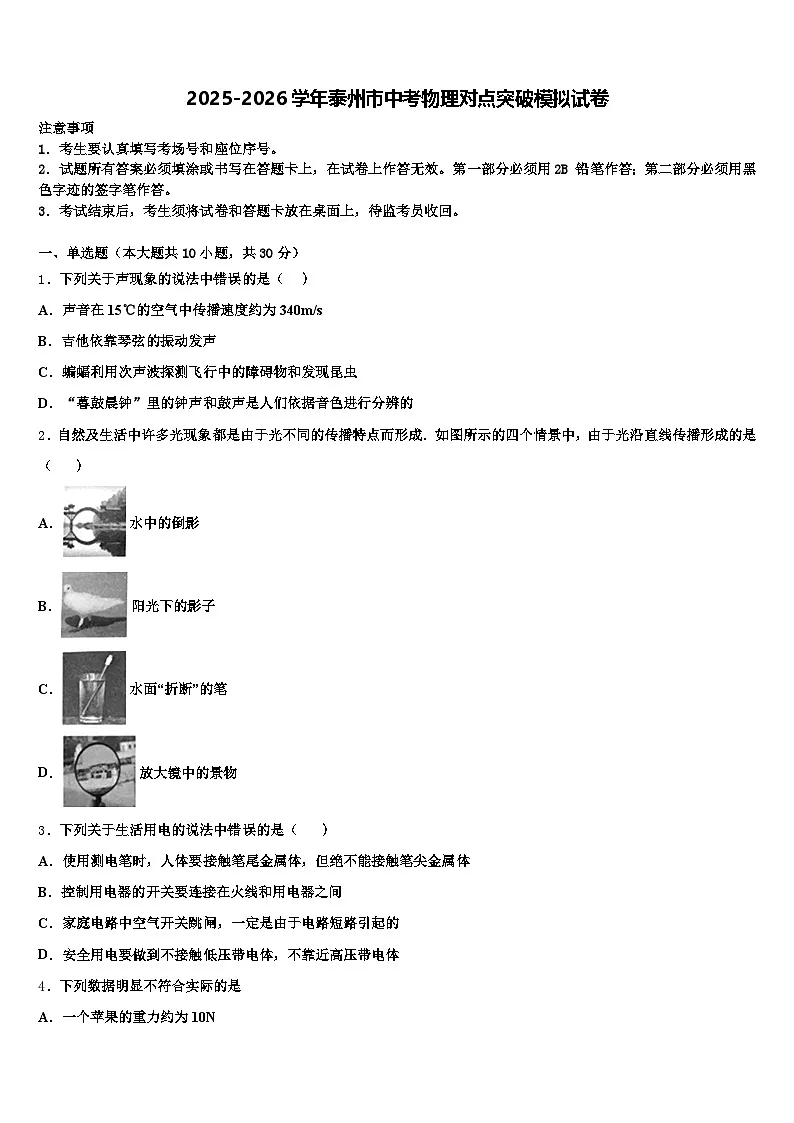

2025-2026学年泰州市中考物理对点突破模拟试卷（含答案解析）

这是一份2025-2026学年泰州市中考物理对点突破模拟试卷（含答案解析），共19页。试卷主要包含了考生要认真填写考场号和座位序号，下列数据明显不符合实际的是，下列关于声音的说法正确的是，下列数据最符合实际的是等内容，欢迎下载使用。
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、单选题（本大题共10小题，共30分）
1．下列关于声现象的说法中错误的是（ ）
A．声音在15℃的空气中传播速度约为340m/s
B．吉他依靠琴弦的振动发声
C．蝙蝠利用次声波探测飞行中的障碍物和发现昆虫
D．“暮鼓晨钟”里的钟声和鼓声是人们依据音色进行分辨的
2．自然及生活中许多光现象都是由于光不同的传播特点而形成．如图所示的四个情景中，由于光沿直线传播形成的是（ ）
A．水中的倒影
B．阳光下的影子
C．水面“折断”的笔
D．放大镜中的景物
3．下列关于生活用电的说法中错误的是（ ）
A．使用测电笔时，人体要接触笔尾金属体，但绝不能接触笔尖金属体
B．控制用电器的开关要连接在火线和用电器之间
C．家庭电路中空气开关跳闸，一定是由于电路短路引起的
D．安全用电要做到不接触低压带电体，不靠近高压带电体
4．下列数据明显不符合实际的是
A．一个苹果的重力约为10N
B．人的正常体温是37℃左右
C．课桌的高度约为80cm
D．室温下空气中的声速为340m/s左右
5．为了方便研究“水沸腾时温度变化的特点”，小丹在老师的帮助下安全改装了一个玻璃电热水壶（去盖，如图所示），它能一直保持水沸腾．把它放在一个电子秤上（没加热时读数为500.98g）．以下判断正确的是
A．加热至沸腾一段时间后，电子秤读数始终不会发生变化
B．沸腾时，水里气泡的主要成分是空气
C．图中温度计能准确测量出水沸腾时的温度
D．水从液态变为气态，水分子的间隔会增大
6．.在“探究凸透镜成像的规律”实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成一清晰的像。则下列说法正确的是
A．照相机应用了这一成像规律
B．蜡烛燃烧一段时间后，光屏上的像会向下移
C．蜡烛不动，将透镜移至35 cm处，移动光屏可能得到倒立的清晰像
D．更换一个焦距小的凸透镜，只移动透镜仍可在光屏上得到清晰的像
7．下列关于声音的说法正确的是
A．声音在真空中的传播速度最大
B．“闻其声，知其人”是根据声音的音调区分的
C．声音的频率越高，音调就越高
D．利用超声波清洗钟表，说明声波可以传递信息
8．下列数据最符合实际的是
A．一个鸡蛋的质量约为250g
B．适合人洗澡的水温约为40℃
C．空调制冷时的功率约为10W
D．教室内一盏日光灯工作时的电流约为1A

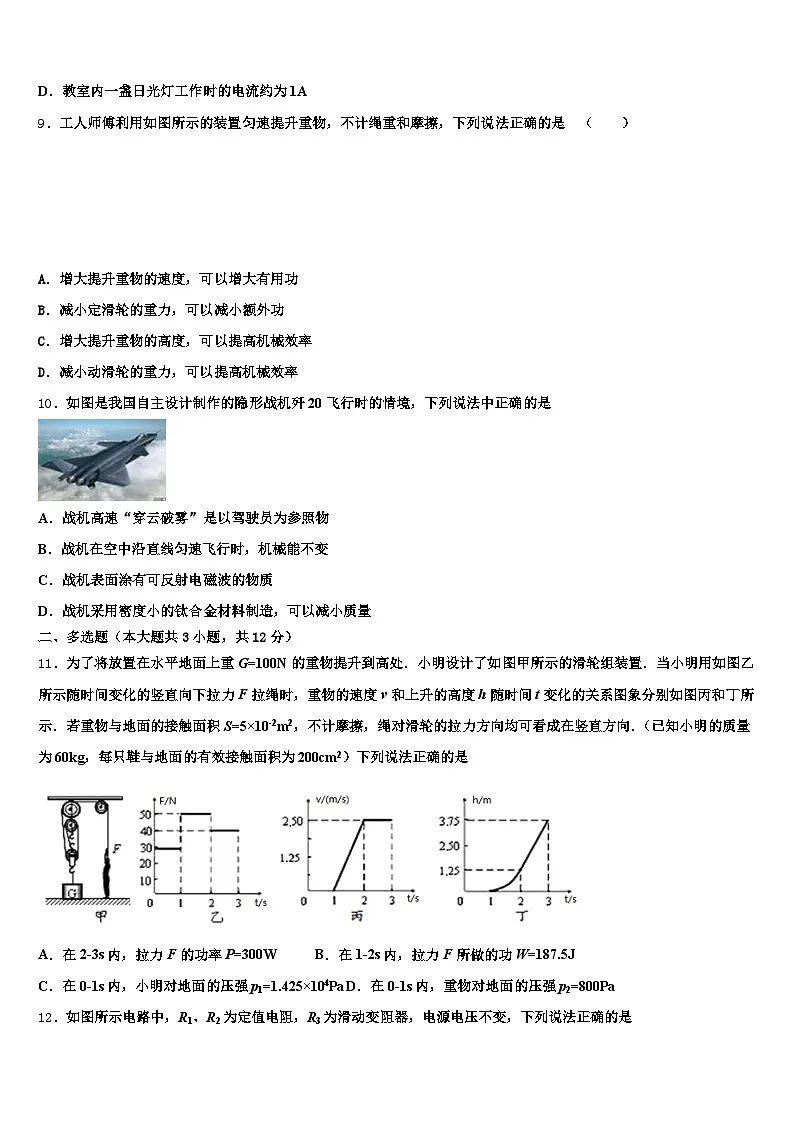

9．工人师傅利用如图所示的装置匀速提升重物，不计绳重和摩擦，下列说法正确的是 （ ）
A．增大提升重物的速度，可以增大有用功
B．减小定滑轮的重力，可以减小额外功
C．增大提升重物的高度，可以提高机械效率
D．减小动滑轮的重力，可以提高机械效率
10．如图是我国自主设计制作的隐形战机歼20飞行时的情境，下列说法中正确的是
A．战机高速“穿云破雾”是以驾驶员为参照物
B．战机在空中沿直线匀速飞行时，机械能不变
C．战机表面涂有可反射电磁波的物质
D．战机采用密度小的钛合金材料制造，可以减小质量
二、多选题（本大题共3小题，共12分）
11．为了将放置在水平地面上重G=100N的重物提升到高处．小明设计了如图甲所示的滑轮组装置．当小明用如图乙所示随时间变化的竖直向下拉力F拉绳时，重物的速度v和上升的高度h随时间t变化的关系图象分别如图丙和丁所示．若重物与地面的接触面积S=5×10-2m2，不计摩擦，绳对滑轮的拉力方向均可看成在竖直方向．（已知小明的质量为60kg，每只鞋与地面的有效接触面积为200cm2）下列说法正确的是
A．在2-3s内，拉力F的功率P=300WB．在1-2s内，拉力F所做的功W=187.5J
C．在0-1s内，小明对地面的压强p1=1.425×104PaD．在0-1s内，重物对地面的压强p2=800Pa
12．如图所示电路中，R1、R2为定值电阻，R3为滑动变阻器，电源电压不变，下列说法正确的是
A．闭合S、S1，滑片向左移动，电压表示数变化量与电流表A1示数变化量的比值变大
B．闭合S、S3，滑片向左移动，电压表的示数变大，电流表A2的示数变小
C．S、S1、S2、S3都闭合，滑片向左移动，R1消耗的功率变小
D．闭合S、S1、S2时，滑片向左移时，电压表示数变大，电流表A1示数变小，A2示数变大
13．如图所示，电源电压不变，P置于中点，a为电流表或电压表．任意闭合开关，电路都是安全的，下列说法正确的是（ ）
A．a是电压表
B．只闭合S1，P向右滑动，a的示数的变化量与A2示数的变化量的比值变小
C．闭合S1、S3，断开S2，A1的示数大于A2的示数
D．闭合S1、S2、S3，P向左滑动，A1的示数减小
三、填空题（本大题共5小题，共10分）
14．现在很多手机采用双摄像头技术，利用两个焦距不相同的摄像头，不仅可以更快的实现自动对焦，还可以在暗光环境下拍摄出较淸晰的照片．该摄像头的镜头对光线有__________作用，用此摄像头拍摄照片时，成倒立、__________的实像．
15．如图所示，乒乓球从水里上浮直至漂浮在水面上，乒乓球在A位置时受到的浮力为FA，水对杯底压强为pA；在B位置时受到的浮力为FB，水对杯底压强为pB，则它们的大小关系是FA___FB，pA_____pB，已知乒乓球的质量为2.7g，当它漂浮在水面时，排开水的体积为________cm1．
16．2018年10月23日，世界上最长的跨海大桥港珠澳大桥正式开通。如图，大桥在海面上成的倒影是由光的______（“直线传播”“反射”“折射”）形成的；当海面上升时，成的像______（“变大”“变小”“不变”）。
17．我市电力资源丰富，有水力发电、火力发电、风力发电、太阳能发电，其中_____没用到电磁感应原理的是发电；课堂上，同学们一起制作水果电池时，要将多个水果电池串联起来，目的是为了提高水果电池的_____。
18．现有电源、开关、电流表、电压表、灯泡、滑动变阻器各一个，其中灯泡的U–I图象如图所示。将这些元件用导线连成电路后，闭合开关，滑动变阻器的滑片从最左端向右滑动的过程中，电压表示数从4V开始减小，电流表的示数从0. 4A开始增大，则电源电压是________V，闭合开关后整个电路的最小功率是__W。
四、计算题（本大题共3小题，共29分）
19．2018年初,一场寒潮席卷河南,某学校实验小组的学生对智能供暖展开了探究,设计了一个智能供暖器,电路如图所示,电源两端的电压为220V,R1和R2是两个供热电阻丝,S1、S2是温控开关,工作过程如下:当气温低于25℃时,S1、S2都闭合当气温等于或高于25℃时,S2断开,此时电流表的示数为1A,电阻丝R1的电功率为20W(忽略温度对电阻丝的影响)．求:
(1)电阻丝R2的阻值是多少?
(2)当气温低于25℃时,电路工作0.5h消耗的电能是多少千瓦时?
20．小明寒假到农村的爷爷家探亲，他发现原来爷爷家冬天用煤球炉取暖，而现在改用电暖器取暖．设备如图甲所示，上下各一根中空的金属管，在管道中充满绝缘、导热性良好的导热油．如图乙是其工作原理图，有“低温”“中温”“高温”三档，其中发热电阻R1＞R1．已知该电暖器额定电压为110V，低温档电功率为550W，中温档电功率为1100W，导热油质量为6kg，导热油的比热容c油＝1.8×103J/（kg•℃）．
（1）求R1的阻值．
（1）求电暖器在高温档正常工作时，5min内产生的热量．
（3）不考虑电暖器的热散失，（1）中产生的热量最多可使6kg导热油温度升高多少摄氏度．（保留一位小数）
（4）假如（1）中产生的热量由原来效率为30%的煤球炉提供，需要烧煤多少千克？请你谈一谈使用电暖器取暖比使用煤球炉好的理由．（q煤＝3×107J/kg）
21．小明想探究浓盐水的比热容大小，他找来了如图甲、乙所示的两套完全相同的装置，“热得快”（电热器）上面的铭牌如图丙所示，他称出了500g的纯净水和500g的浓食盐水分别装入了甲乙两个烧杯．小明找来停表，同时通电加热，记录到加热时间1min，水温上升了12℃，食盐水温度上升了15℃，已知水的比热容为4.2×103J/（kg•℃）．问：
小明所用“热得快”正常工作电流是多大？该“热得快”正常工作的电阻是多大？若加热时甲、乙装置吸收的热量相同，则小明所测浓盐水的比热容是多少？
五、作图题（本大题共2小题，共4分）
22．根据平面镜成像特点画出图AB在镜中的像．
23．如图所示，凸透镜与水面平行，一侧的焦点恰好在水面上，水中一束入射光线射向凸透镜的焦点，请画出这束光线发生反射和折射后的光路图．
（___）
六、实验探究题（本大题共3小题，共15分）
24．小明用天平、烧杯、油性笔及足量的水测量一小块玄武岩矿石的密度，实验步骤如下：
（1）将天平放在水平桌面上，游码调零后，发现指针偏右，应将平衡螺母往_____调。
（2）用调好的天平分别测出矿石的质量是30.8g和空烧杯的质量是90g。
（3）如图甲所示，把矿石轻轻放入烧杯中，往烧杯中倒入适量的水，用油性笔在烧杯壁记下此时水面位置为M，然后放在天平左盘，如图丙所示，烧杯、水和小矿石的总质量为_____g。
（4）将矿石从水中取出后，再往烧杯中缓慢加水，使水面_____，如图乙所示，用天平测出杯和水的总质量为141g。
（5）根据所测数据计算出矿石的密度为_____g/cm3。
（6）若小明在步骤（4）中用镊子添加砝码并向右旋动平衡螺母，直到天平平衡，此错误操作将导致所测密度_____（选填“偏大”、“偏小”或“不变”）。
25．在“探究凸透镜成像规律”的实验中，凸透镜放置在光具座的C点处，如图所示．
（1）组装并调整实验器材，使烛焰和光屏的中心位于凸透镜的主光轴上，把点燃的蜡烛放在光具座的B点处时，移动光屏到某一位置恰能在光屏上成清晰、倒立等大的像，则凸透镜的焦距是_______cm，此时光屏应位于图中_______（填写字母）点的位置．
（2）再将蜡烛移到光具座的“20cm”刻度线处，则应向_______（选填“左”或“右”）移动光屏，才能在光屏上得到清晰的倒立、_______的实像．在照相机和投影仪中，成像情况与此类似的是_______．
26．小明用图1所示的电路来测量小灯泡的电功率（部分实验器材的规格已标明）。
（1）请用笔画线代替导线将图1中滑动变阻器连入电路，使之接入电路的阻值最大；
（_______）
（2）实验中，小明发现无论怎样调节滑动变阻器，两电表指针始终处于图2所示位置，则接线柱_____间（填接线柱的数字编号）出现了_____（选填“短路”或“断路”）；
（3）故障排除后，小明从滑动变阻器接入电路阻值最大时开始记录数据，得到小灯泡U﹣I图象如图3所示，则小灯泡的额定功率是_____W，所用滑动变阻器的规格是下列四个选项中的_____（选填选项前字母）；
A．“5Ω，2A”B．“15Ω，2A”C．“25Ω，2A”D．“30Ω，2A”
（4）在每次调节中，滑动变阻器接入电路的阻值减小了ΔR1，小灯泡的阻值变化了ΔR2，则ΔR1_____ΔR2，（选填“＞”、“＜”或“＝”），你的理由是：_____。
参考答案
一、单选题（本大题共10小题，共30分）
1、C
【解析】
A．声音在不同介质中，以及不同温度下的传播速度是不同的，如声音在15℃的空气中传播速度约为340m/s，故A正确；
B．声音由振动产生，吉他依靠琴弦的振动发声，故B正确；
C．蝙蝠利用超声波探测飞行中的障碍物和发现昆虫，故C错误；
D．音色是发声体特有的品质特征，可以用来区分声源，所以“暮鼓晨钟”里的钟声和鼓声是人们依据音色进行分辨的，故D正确；
故选C。
注意能正确区分声音的三个特征，即音调、响度、音色，其中音色是发声体特有的特征，由声源振动的材料、方式等决定，可以用来区分声源．
2、B
【解析】
A．水中的“倒影”，即平面镜成像，是由于光的反射形成的，故A不符合题意；
B．阳光下鸽子的影子，是由于光的直线传播形成的，故B符合题意；
C．水面“折断”的笔，是由光的折射形成的，故C不符合题意；
D．凸透镜对光线具有会聚作用，当物距小于焦距时是放大镜的应用，属于光的折射，故D不符合题意。
故选B。
3、C
【解析】
用测电笔时，手必须要接触笔尾金属体，这样才能使测电笔发挥作用，但绝不能接触笔尖金属体，故A正确；家庭电路的开关应该装在火线上，这样可防止断开开关后用电器仍带电，故B正确；家庭电路中空气开关跳闸，是电路电流过大造成的，电流过大的原因是：一是短路；二是用电器的总功率过大，故C错误；不接触低压带电体，不靠近高压带电体，符合安全用电原则，故D正确，故选C．
点睛：本题考查的是安全用电知识、触电的应急措施的了解与掌握，可以加强用电安全意识，有利于自我保护．
4、A
【解析】
A．一个苹果的重力约为2N左右，所以不符合实际情况；
B．人体正常体温在37℃左右，所以符合实际情况；
C．课桌的高度约为80cm左右，所以符合实际情况；
D．室温下空气中的声速为340m/s左右，所以符合实际情况。
5、D
【解析】
A. 加热至沸腾一段时间后，大量水分汽化，水的质量减小，因此电子秤读数会减小，故A错误；
B. 水沸腾时，水的内部和外部同时发生剧烈的汽化现象，所以会产生大量的水蒸气，气泡中主要是水蒸气，故B错误；
C. 图中温度计的玻璃泡接触到了容器的底部，不能准确测出水的温度，故C 错误；
D. 水从液态变为气态，体积变大，水分子的间隔增大，故D正确．
6、D
【解析】分析：（1）凸透镜成像的规律及其应用：当物距u＞2f时，在光屏上得到倒立、缩小的实像，应用于照相机；当物距2f＞u＞f时，在光屏上得到倒立、放大的实像，应用于投影仪；当物距u＜f时，成正立、放大的虚像，应用于放大镜；
（2）根据光线过透镜的光心不改变方向，判断蜡烛变短后，像的移动方向。
（3）u=f时，不成像；
（4）凸透镜成实像时的规律：物近像远像变大，物远像近像变小。
解答：A、由图可知，此时的像距大于物距，成倒立、放大实像，是投影仪的原理，故A错误；
B、蜡烛变短后，烛焰的位置向下移动，根据光线过透镜的光心不改变方向，像的位置向上移动，故B错误；
C、由图可知，物距为30cm，此时f＜30cm＜2f，则15cm＜f＜30cm；蜡烛不动，将透镜移至35cm处，此时的物距为15cm，等于焦距，不成像，故C错误；
D、当透镜换成一个焦距稍小一点的凸透镜实验时，此时相当于增大了物距，减小了像距，故可以将凸透镜向左移动，可以在光屏上呈现清晰的像，故D正确。
故选：D。
【点睛】此题是探究凸透镜成像的规律，主要考查了实验的探究过程及成像规律的应用。此题看似复杂，其实只要用心，仔细审题，并不难。
7、C
【解析】
A. 真空中没有介质，不能传声。故A错误。
B. 每个人发声的音色是不同的，“闻其声，知其人”是根据声音的音色区分的。故B错误。
C. 音调由频率决定，频率越高，音调就越高。故C正确。
D. 利用超声波清洗钟表，是利用声音能传递能量，引起激烈振荡将污垢清晰掉。故D错误。
8、B
【解析】
A. 一个鸡蛋的质量在50g左右，故不符合实际；
B.人体正常体温在37℃左右，洗澡水的温度应该略高于体温，在40℃左右，故符合实际；
C. 空调制冷时的功率约为1000W，故不符合实际；
D. 家庭用电风扇的工作电流在0.2A左右，教室内日光灯的工作电流与此差不多，在0.2A左右，故不符合实际．
9、D
【解析】
试题分析：对物体做的有用功为W有用=Gh=G vt，由此可知，增大提升重物的速度，不一定增大有用功；不计绳重和摩擦的情况下，W额外= G动h ，与定滑轮的重力无关；滑轮组的机械效率η=(W有用/W总) ×100%=[ G物/（G物+G动）] ×100%，与提升重物的高度也无关；有用功不变的情况下，减小动滑轮的重力，可以减小额外功，可以提高机械效率。故选D
【考点方向】功；机械效率
10、D
【解析】
A．歼20高速“穿云破雾”是以云雾为参照物，其相对位置有变化，故A错误；
B．战机在空中沿直线匀速飞行时，动能不变，但没有说明高度的变化，不能说明重力势能是否变化，即不能判断机械能是否变化，故B错误；
C．隐形飞机的原理是：通过降低飞机的声、光、电等可探测特征量，使雷达等防空探测器无法早期发现，所以隐形飞机可能在机身表面涂有高效吸收电磁波的物质，使用吸收雷达电磁波材料，在雷达屏幕上显示的反射信息很小、很弱，很难被发现，故C错误；
D．战机采用密度小的钛合金材料，由 知道，同体积的情况下，可以减小质量，故D正确。
二、多选题（本大题共3小题，共12分）
11、ABC
【解析】
A、由图象可知，在2～3s内，重物做匀速运动，v1=2.50 m/s，拉力F1=40N，因为连接动滑轮的绳子有三根，所以拉力F的作用点下降的距离是重物上升高度h1的3倍．拉力F的功率P==F1v2=40N×3×2.5m/s=40N×7.5m/s=300W，故A正确；
B、在1～2s内，拉力F2=50N，重物上升高度h=1.25m，拉力通过的距离s=3h=3×1.25m=3.75m，拉力F所做的功W=F2s=50N×3.75m=187.5J，故B正确；
C、人的重力G人=m人g=60kg×10N/kg=600N，动滑轮的重力：G动=3F1-G=3×40N-100N=20N，在0～1s内，拉力F3=30N，取人为研究对象，人受到向下的重力G人、地面对人向上的支持力F支1以及绳子向上的拉力F3三个力的作用处于静止状态；由于力的作用是相互的，所以人对地面的压力F1=F支1= G人-F3=600N-30N=570N，小明对地面的压强p1==1.425×104Pa，故C正确；
D、在0～1s内，拉力F3=30N，取动滑轮和重物为研究对象，受到向下的重力G和G动，向上的支持力F支2以及三根绳子向上的拉力3F3的作用处于静止状态，地面对重物的支持力F支1=G+G动-3F3=100N+20N-3×30N=30N，由于力的作用是相互的，所以重物对地面的压力F2=F支2=30N，重物对地面的压强p2==600Pa，故D错误．
12、BD
【解析】
A、闭合S、S1，电阻R1和滑动变阻器串联，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流，滑动变阻器滑片向左移动时，变阻器连入电路的电阻变大，根据串联电路电压的规律，电压表示数变化量ΔU等于R1的电压变化量，对R1而言，R1=，由数学合比定理可得R1=，所以，电压表示数变化量与电流表A1示数变化量△I比值等于R1的阻值，即该比值不变，故A错误；
B、闭合S、S3，电阻R1、R2和滑动变阻器串联，电流表A1和电流表A2测量电路中的电流，电压表测量R2和滑动变阻器串联的总电压，滑片向左移动，变阻器连入电路的电阻变大，变阻器和R2的总电阻变大，根据串联分压可知电压表的示数变大，根据I=可知电路中的电流变小，即电流表A2的示数变小，故B正确；
C、当S、S1、S2、S3都闭合，电路为R1的简单电路，滑片向左移动，不能改变电路的电阻，根据可知R1的功率不变，故C错误；
D、闭合S、S1、S2时，滑动变阻器和R2并联后再和R1串联，电压表测量滑动变阻器两端的电压，电流表A2测量通过R2的电流，电流表A1测量干路中的总电流，滑片向左移动，变阻器连入电路的电阻变大，根据串联分压可知电压表的示数变大，根据并联电路电压的规律和欧姆定律得到通过R2的电流变大，根据电阻的并联和电阻的串联可知电路的总电阻变大，根据I=得到通过电路的总电流变小，即电流表A1的示数变小，故D正确．
13、AC
【解析】试题分析：由电路图可知，当S1与S2闭合时，电表a与电源串联，若a为电流表，会造成电源短路，故a不是电流表；此时电路是安全的，说明a是电压表，故A正确；只闭合S1，R1和滑动变阻器串联，电压表a测滑动变阻器两端的电压，两电流表测电路中的电流，设P向右滑动前后电路中的电流分别为I1、I2，因串联电路中总电压等于各分电压之和，所以，由I=可得，电压表a示数的变化量：△U2=U滑﹣U滑′=（U﹣I1R1）﹣（U﹣I2R1）=（I2﹣I1）R1=△IR1，则=R1，即a的示数的变化量与A2示数的变化量的比值不变，故B错误；闭合S1、S3，断开S2，R2与滑动变阻器并联后再与R1串联，电流表A1测干路电流，电流表A2测变阻器支路的电流，因并联电路中干路电流等于各支路电流之和，所以，干路电流表A1的示数大于支路电流表A2的示数，故C正确；闭合S1、S2、S3时，R2与滑动变阻器并联，R1和A1被短路，A1示数为0，滑片移动时电流表A1的示数仍然为0，即示数不变，故D错误；故应选AC。
【考点定位】电路的动态分析；欧姆定律的应用
三、填空题（本大题共5小题，共10分）
14、会聚 缩小
【解析】
摄像头的镜头采用的是凸透镜，其还可以在暗光环境下拍摄出较淸晰的照片，说明该摄像头的镜头对光线有会聚作用；摄像头拍摄利用的是凸透镜成成倒立、缩小的实像的原理制成的．
15、＞ ＞ 2.7
【解析】
试题分析：由于在A位置排开水的质量大于在B位置排开水的质量，所以FA>FB；由于A位置比B位置所处的位置深，所以在A处的压强大于B处的压强pA> pB，乒乓球的质量为2．7g，当它漂浮在水面时，排开水的质量也是2．7g，所以排开水的体积为2．7cm1．
考点：浮力；液体的压强
16、反射 不变
【解析】
海面相当于是平面镜，大桥在海面上成的倒影是平面镜成像，属于光的反射现象； 当海面上升时，物体大小不变，由平面镜成像像与物大小相等的特点知道，大桥成的像大小不变。
17、太阳能 电压
【解析】
电磁感应；电压
据课本可知，水力发电、火力发电、风力发电都是利用电磁感应现象；而太阳能发电是力光电效应的原理；据串联电路中，各部分电压之和等于总电压，故课堂上，同学们一起制作水果电池时，要将多个水果电池串联起来，目的是为了提高水果电池的电压。
18、6 2.4
【解析】
由题意可知，将滑动变阻器的滑片从最左端向右滑动的过程中，电压表的示数减小，电流表的示数增大，则电压表并联在滑动变阻器两端，否则两电表示数应同时增大或同时减小。
结合题意可知，滑动变阻器与灯泡串联，电压表测变阻器两端的电压，电流表测电路中的电流，如下图所示：
当电压表的示数为4V时,电路中的电流为0.4A,由图象可知此时灯泡两端的电压UL=2V，
因串联电路中总电压等于各分电压之和，
所以,电源的电压：U=U滑+UL=4V+2V=6V；
由I=可得，滑动变阻器的最大阻值：
R滑===10Ω；
此时电路中电流最小，则整个电路的最小功率：
Pmin=UI=6V×0.4A=2.4W；
四、计算题（本大题共3小题，共29分）
19、见解析所示
【解析】
试题分析： （1）S2断开，此时R1和R2是串联的，U=220V，电流表的示数为I=lA，电阻丝R1的电功率为P1=20W，则R=U/I=220V/1A=220Ω，，R2=R－R1=220Ω－20Ω=200Ω．（2）当气温低于25℃时，S1、S2都闭合，R1=20Ω接入电路，时间t=1.5h，则，W=Pt=2.42kW×1.5h=3.63kW·h．
【考点定位】电路的综合计算．
20、（1）88Ω（1）4.95×105J（3）45.8°C（4）0.055kg；清洁、无污染．
【解析】
（1）由图知道，当S1、S1都闭合时，两电阻并联，由于并联总电阻小于其中任一电阻，所以，此时总电阻最小，由P＝知道，此时功率最大，为高温档；
当只闭合S1时，为R1的简单电路，只闭合S1时，为R1的简单电路，由于发热电阻R1＞R1，由P＝知道，只闭合S1时为低温档，只闭合S1时为中温档；
由P＝知道，R1的阻值是：R1＝＝88Ω；
（1）电暖器在高温档正常工作时，两个电阻都工作，
故高温档的总功率是：
P高＝P1+P1＝P低+P中＝550W+1100W＝1650W；
当电暖器在高温档正常工作时，5min内产生的热量是：
Q＝P高t＝1650W×5×60s＝4.95×105J；
（3）根据Q＝cm△t知道，6kg导热油升高的温度是：
△t＝≈45.8°C；
（4）若（1）中产生的热量由原来效率为30%的煤球炉提供，
由η＝知道，煤球燃烧放出的热量是：
Q放＝＝1.65×106J；
由Q放＝mq知道，需要烧煤的质量是 ：
m′＝＝0.055kg；
使用电暖器的能量利用率高，清洁、无污染，所以使用电暖器取暖比使用煤球炉好．
21、（1）2.5A；（2）88Ω；（3）3.36×103J/（kg•℃）．
【解析】
解：
（1）“热得快”正常工作时的功率P=550W，电压U=220V，
根据P=UI可得，正常工作的电流：
；
（2）根据可得，该“热得快”正常工作的电阻：
；
（3）水吸收的热量为：
Q水=cm△t=4.2×103J/（kg•℃）×0.5kg×12℃=2.52×104J，
因为甲、乙所示的两套完全相同的装置，且加热时间相同，
所以水和浓盐水吸收的热量相同，即Q盐水=Q水=2.52×104J；
由Q=cm△t可得，浓盐水的比热容为：
答：（1）小明所用“热得快”正常工作电流是2.5A；
（2）该“热得快”正常工作的电阻是88Ω；
（3）若加热时甲、乙装置吸收的热量相同，则小明所测浓盐水的比热容是3.36×103J/（kg•℃）．
五、作图题（本大题共2小题，共4分）
22、
【解析】
平面镜成像的特点是：像物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像物关于平面镜对称，利用这一对称性作出AB的像．
【详解】
分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像．如图：
23、
【解析】
（1）光的反射定律：反射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角；
（2）光的折射定律：折射光线、入射光线、法线在同一个平面内，折射光线、入射光线分居法线两侧，当光由空气斜射进入水中或其它透明介质中时，折射光线向靠近法线方向偏折，折射角小于入射角；当光由水中或其它透明介质斜射进入空气中时，折射光线向远离法线方向偏折，折射角大于入射角；
（3）过焦点的入射光线，经凸透镜后平行于主光轴射出．
【详解】
根据反射角等于入射角，在法线右侧的水中画出反射光线；光由水中斜射进入空气中时，折射光线向远离法线方向偏折，折射角大于入射角，由此在法线右侧的空气中画出折射光线；过焦点的入射光线，经凸透镜折射后平行于主光轴射出，如图所示：
涉及凸透镜或凹透镜的光路作图，应牢记凸透镜和凹透镜的三条特殊光线，在画图中灵活运用，像这一类的作图即可迎刃而解．
六、实验探究题（本大题共3小题，共15分）
24、左 160.8 到达M 处 2.8 偏大
【解析】
（1）指针偏向分度盘的右侧，要使横粱在水平位置平衡，应将平衡螺母往左调；
（3）由图知道，杯、水和矿石的总质量：m＝100g+50g+10g+0.8g＝160.8g；
（4）将矿石从水中取出后，再往烧杯中缓慢加水，使水面上升至记号M，用天平测出杯和水的总质量为141g，
（5）水的质量为：m水1＝160.8g﹣30.8g﹣90g＝40g，
此时水的体积为V水1＝＝40cm3
此时，杯中水的体积是：V水＝＝51cm3；
由题意知道，鹅卵石的体积等于加入水的体积，则V＝V水1﹣V水＝51cm3﹣40cm3＝11cm3；
矿石的密度是：ρ＝＝2.8g/cm3。
（6）若小明在第（4）步骤测量过程中用镊子添加砝码并向右旋动平衡螺母，所加砝码少，测量的水的质量偏小，即水的体积偏小，由ρ＝知道，密度测量的偏大。
25、10D左缩小照相机
【解析】
凸透镜成倒立等大的像是物体到透镜的距离为二倍焦距，观察图可知，物体到透镜为20cm，所以焦距为10cm，物体在二倍焦距处成等大倒立的实像，物距等于像距，所以光屏在D处．
当蜡烛移动到20cm处，物距变远，物远像近像变小，所以相距变小，光屏向左移动靠近透镜，成缩小的像．照相机也是这个原理成倒立缩小的实像，投影仪成倒立放大的实像．
【考点】 探究凸透镜成像的规律
26、 ③ ⑦ 断路 0.75 C ＞ 详见解析
【解析】
（1）由图1可知，变阻器滑片在最右端，要使其阻值最大，下面应接左边的接线柱，如图所示：
（2）由图2可知，电流表的示数为零，电压表的示数约等于电源电压，说明与电压表并联的灯泡发生了断路现象，即③⑦之间发生了断路；
（3）由图1知，灯泡的额定电压为2.5V，由图3可知，当U＝2.5V时，I＝0.3A，则灯泡的实际功率P＝UI＝2.5V×0.3A＝0.75W；
由图象可知，当灯泡两端电压最小时，变阻器的阻值最大，可知此时灯泡的最小电压是0.5V，变阻器两端的电压U滑＝3V-0.5V＝2.5V；此时电路中的电流为0.1A，则滑动变阻器的阻值R滑＝＝25Ω，所以滑动变阻器的规格是“25Ω，2A”，故C正确；
（4）滑动变阻器接入电路的阻值减小，此时灯泡的阻值变大，但电路中的电流变大，可知电路中的总电阻变小，所以变阻器减小的阻值大于灯泡增大的阻值，ΔR1＞ΔR2。
