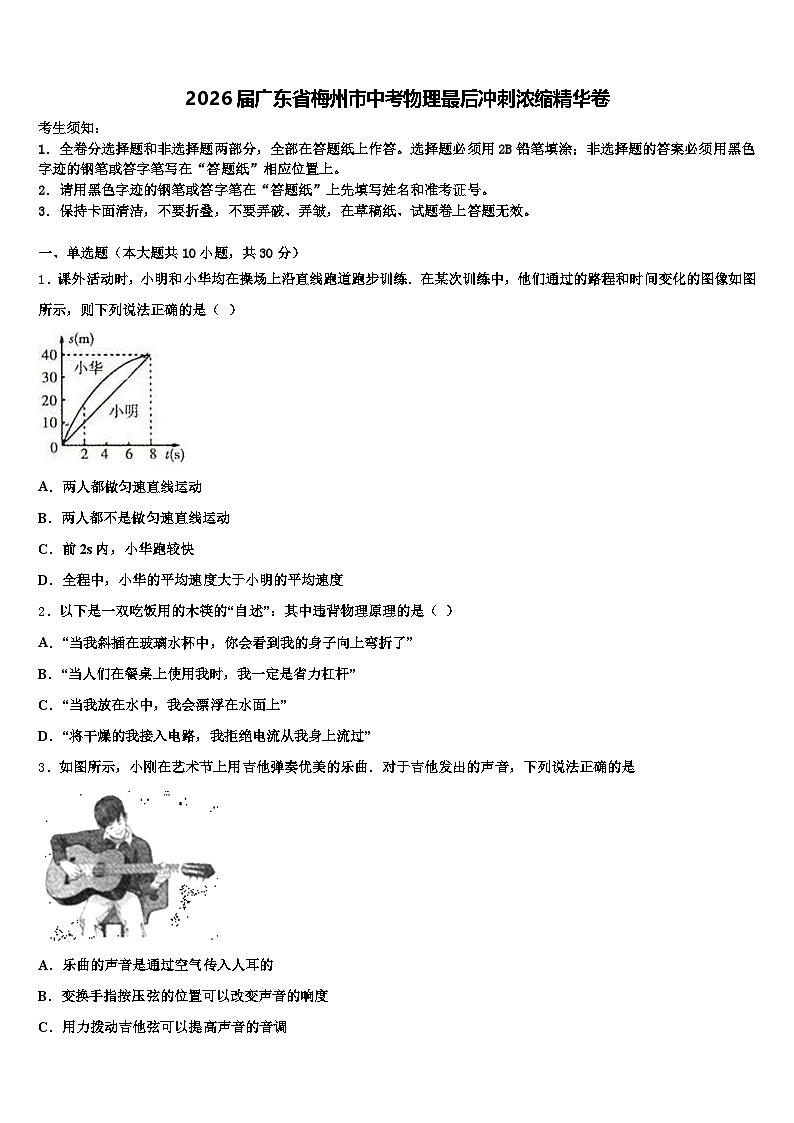

2026届广东省梅州市中考物理最后冲刺浓缩精华卷（含答案解析）

这是一份2026届广东省梅州市中考物理最后冲刺浓缩精华卷（含答案解析），共18页。试卷主要包含了下列关于物理量的理解正确的是，如图是正常家庭电路的一部分，下列现象中可能出现的是，关于声现象，下列说法正确的是等内容，欢迎下载使用。
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、单选题（本大题共10小题，共30分）
1．课外活动时，小明和小华均在操场上沿直线跑道跑步训练．在某次训练中，他们通过的路程和时间变化的图像如图所示，则下列说法正确的是（ ）
A．两人都做匀速直线运动
B．两人都不是做匀速直线运动
C．前2s内，小华跑较快
D．全程中，小华的平均速度大于小明的平均速度
2．以下是一双吃饭用的木筷的“自述”：其中违背物理原理的是（ ）
A．“当我斜插在玻璃水杯中，你会看到我的身子向上弯折了”
B．“当人们在餐桌上使用我时，我一定是省力杠杆”
C．“当我放在水中，我会漂浮在水面上”
D．“将干燥的我接入电路，我拒绝电流从我身上流过”
3．如图所示，小刚在艺术节上用吉他弹奏优美的乐曲．对于吉他发出的声音，下列说法正确的是
A．乐曲的声音是通过空气传入人耳的
B．变换手指按压弦的位置可以改变声音的响度
C．用力拨动吉他弦可以提高声音的音调
D．拨动不同的吉他弦可以改变吉他的音色

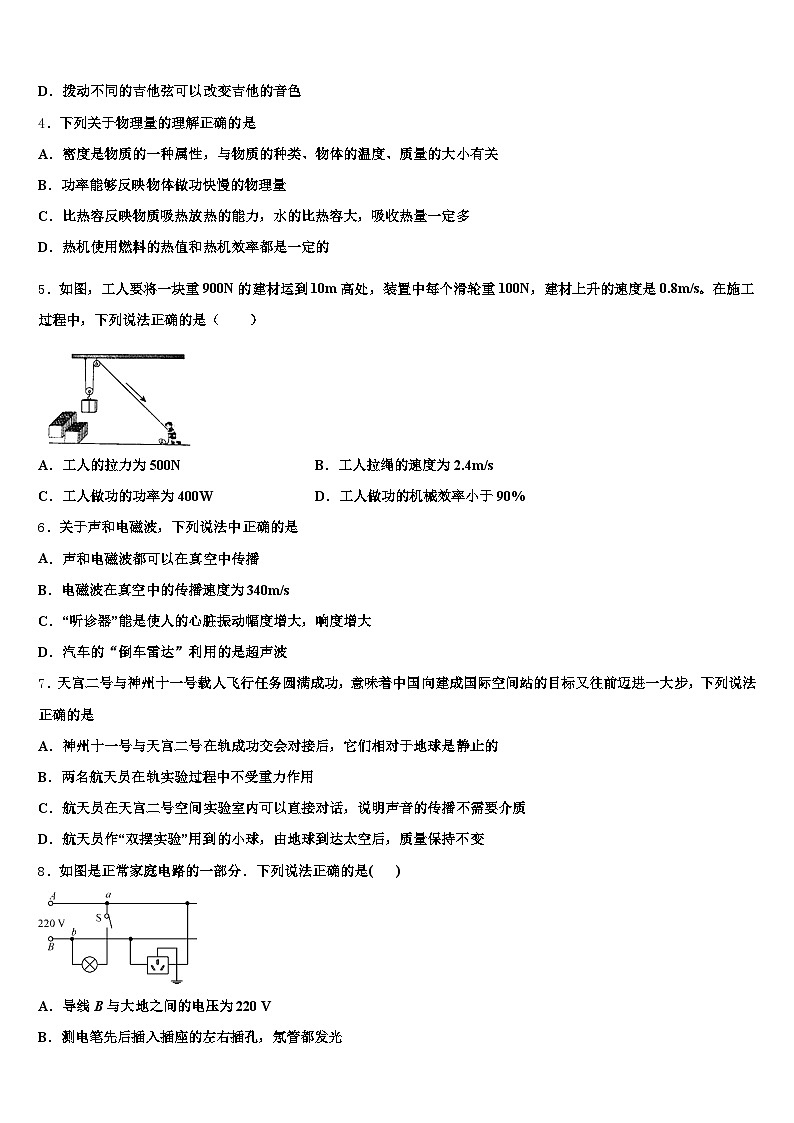

4．下列关于物理量的理解正确的是
A．密度是物质的一种属性，与物质的种类、物体的温度、质量的大小有关
B．功率能够反映物体做功快慢的物理量
C．比热容反映物质吸热放热的能力，水的比热容大，吸收热量一定多
D．热机使用燃料的热值和热机效率都是一定的
5．如图，工人要将一块重900N的建材运到10m高处，装置中每个滑轮重100N，建材上升的速度是0.8m/s。在施工过程中，下列说法正确的是（ ）
A．工人的拉力为500N B．工人拉绳的速度为2.4m/s
C．工人做功的功率为400WD．工人做功的机械效率小于90%
6．关于声和电磁波，下列说法中正确的是
A．声和电磁波都可以在真空中传播
B．电磁波在真空中的传播速度为340m/s
C．“听诊器”能是使人的心脏振动幅度增大，响度增大
D．汽车的“倒车雷达”利用的是超声波
7．天宫二号与神州十一号载人飞行任务圆满成功，意味着中国向建成国际空间站的目标又往前迈进一大步，下列说法正确的是
A．神州十一号与天宫二号在轨成功交会对接后，它们相对于地球是静止的
B．两名航天员在轨实验过程中不受重力作用
C．航天员在天宫二号空间实验室内可以直接对话，说明声音的传播不需要介质
D．航天员作“双摆实验”用到的小球，由地球到达太空后，质量保持不变
8．如图是正常家庭电路的一部分．下列说法正确的是( )
A．导线B与大地之间的电压为220 V
B．测电笔先后插入插座的左右插孔，氖管都发光
C．电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地
D．断开开关S后，站在地上的人接触a点或b点一定不会触电

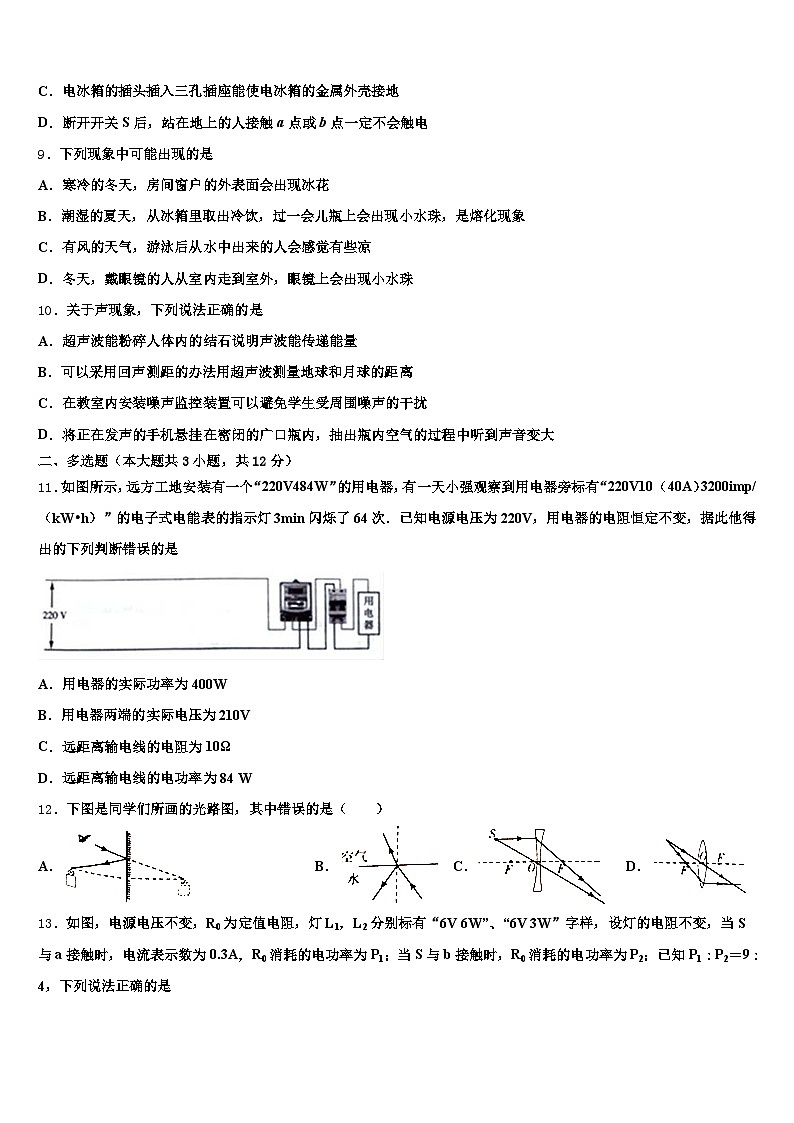

9．下列现象中可能出现的是
A．寒冷的冬天，房间窗户的外表面会出现冰花
B．潮湿的夏天，从冰箱里取出冷饮，过一会儿瓶上会出现小水珠，是熔化现象
C．有风的天气，游泳后从水中出来的人会感觉有些凉
D．冬天，戴眼镜的人从室内走到室外，眼镜上会出现小水珠
10．关于声现象，下列说法正确的是
A．超声波能粉碎人体内的结石说明声波能传递能量
B．可以采用回声测距的办法用超声波测量地球和月球的距离
C．在教室内安装噪声监控装置可以避免学生受周围噪声的干扰
D．将正在发声的手机悬挂在密闭的广口瓶内，抽出瓶内空气的过程中听到声音变大
二、多选题（本大题共3小题，共12分）
11．如图所示，远方工地安装有一个“220V484W”的用电器，有一天小强观察到用电器旁标有“220V10（40A）3200imp/（kW•h）”的电子式电能表的指示灯3min闪烁了64次．已知电源电压为220V，用电器的电阻恒定不变，据此他得出的下列判断错误的是
A．用电器的实际功率为400W
B．用电器两端的实际电压为210V
C．远距离输电线的电阻为10Ω
D．远距离输电线的电功率为84 W
12．下图是同学们所画的光路图，其中错误的是（ ）
A．B．C．D．
13．如图，电源电压不变，R0为定值电阻，灯L1，L2分别标有“6V 6W”、“6V 3W”字样，设灯的电阻不变，当S与a接触时，电流表示数为0.3A，R0消耗的电功率为P1；当S与b接触时，R0消耗的电功率为P2；已知P1：P2＝9：4，下列说法正确的是
A．L1，L2的电阻之比为1：2
B．电源电压为6V
C．定值电阻R0的阻值为6Ω
D．S分别与a，b接触时，电路的总功率之比为3：2
三、填空题（本大题共5小题，共10分）
14．如图所示，把一凸透镜放在平面镜前，一束平行主光轴的光束通过凸透镜会聚F点后又射向平面镜。当用眼睛在平面镜前观察时，感觉光束恰好是从M点处射来的，则光束经过凸透镜的会聚点F到M点的距离是_____m，该凸透镜的焦距是_____m。
15．如图是某同学家中的电能表，现用它测量一只灯泡的实际功率．他关掉其他电器只让该灯泡工作，电能表转盘转过30转用时10min，这段时间灯泡消耗的电能是___KW•h，灯泡的实际功率是___W．
16．在生产生活中，人们常用的简单机械除了杠杆、滑轮，还有轮轴和斜面．如图所示，螺丝刀就是一个轮轴的实例，手柄_____（选填“粗”或“细”）一些的螺丝刀用起来更省力；螺丝钉是一种类似斜面的机械，螺丝钉上螺纹的展开长度相当于斜面的长度，螺纹_____（选填“密”或“稀”）一些的螺丝钉拧起来更省力．
17．在斜面上拉一个重4.5 N的物体到高处，沿斜面向上的拉力为1.8 N，斜面长1.2 m、高0.3 m。把重物直接提升h 所做的功作为有用功，这个斜面的机械效率是_______；因物体在斜面上受到的摩擦力是一个“不可直接测量”量，但是能通过“可测量”量求出摩擦力f的大小。对于倾斜程度不同的斜面，如图，斜面的长s和斜面的高h均为“可测量”量，在拉力F作用下 （拉力方向沿斜面向上）使重为G的滑块沿斜面匀速移动时，物体受到的摩擦力f的大小可能是_________________。
18．小丽闻到烧饵块的香味，是因为烧饵块分子在做_____运动；把一壶2kg的水从25℃加热到75℃，水吸收_____J热量（c水＝4.2×103J/（kg•℃））。
四、计算题（本大题共3小题，共29分）
19．在物理实验操作考核中，水平桌面上放置底面积为100cm2的圆柱形容器（不计容器壁厚度），内有12cm的水（如图甲），某考生用弹簧测力计悬挂一金属圆柱体，从液面开始缓慢浸入水中，拉力F与圆柱体下表面到水面距离h的变化关系如图乙所示，当圆柱体下表面距液面为10cm时，系圆柱体的细线恰好松开，圆柱体沉入容器底部（水未溢出）．如图内所示（g取10N/kg），求：
圆柱体浸没在水中时所受到的浮力；圆柱体的体积；圆柱体沉入底部时，水对容器底部的压强。
20．如图所示，是最新一款无人驾驶汽车原型图．汽车自动驾驶时使用雷达传感器，以及激光测距器来了解周围的交通状况．该款车以某速度在一段平直的公路上匀速行驶了一段距离时，消耗汽油 1kg．汽油机的效率为 30%，那么，在这段运动过程中，（汽油的热值为 4.5×107J/kg）求：
汽油完全燃烧放出的热量是多少？假设该汽车在这次行驶过程中，发动机排出的废气带走的能量占汽油完全燃烧放出的热量的 42%，这些废气的能量全部被质量 100kg 的水吸收，水升高的温度是多少？（水未沸腾）如果汽油机的效率提高到 40%，其他条件都不变，那么汽车在这段路程消耗的汽油是多少？
21．如图所示，R1、R2为定值电阻．如图为通过R1的电流与其两端电压的关系图象，已知R2的阻值为10Ω，通过R2的电流为0.6A．求；
（1）R1的阻值
（2）电源电压
（3）1min内R1消耗的电能
五、作图题（本大题共2小题，共4分）
22．请根据通电螺线管附近静止小磁针的指向，在图中标出电源正极和通电螺线管的N极。
（_____）
23．如图所示，凸透镜与水面平行，一侧的焦点恰好在水面上，水中一束入射光线射向凸透镜的焦点，请画出这束光线发生折射后的光路图．
（_____）
六、实验探究题（本大题共3小题，共15分）
24．星期天，小金和小榜同学想在家里测量葡萄酒的密度，但他们没有天平和量筒，只有如下的器材：一根弹簧（如图所示）、一把刻度尺、一个石块、两个杯子、适量的水（水的密度为）、细线及待测葡萄酒．请你利用上述器材（器材均满足实验需求），帮助他们设计一个实验，测出葡萄酒的密度．要求：
小资料
胡克定律
弹簧发生弹性形变时，弹力的大小跟弹簧伸长（或缩短）的长度成正比，即．式中称为弹簧的劲度系数，单位是牛顿每米．生活中说有的弹簧“硬”，有的弹簧“软”，指的就是它们的劲度系数不同．这个规律是英国科学家胡克发现的，叫做胡克定律．
（1）写出主要实验步骤及要测量的物理量；
（2）写出葡萄酒密度的数学表达式．（用已知量和测得量表示）
25．用如图所示装置探究“动能大小与质量的关系”，具体做法是：把_____不同的钢球从相同的高度滚下，使钢球到达水平面时获得相同的_____，通过观察_____，比较两种情况下钢球动能的大小．实验过程除了用到转换法，另外还用到了_____法．
26．烛焰通过焦距为10cm的甲凸透镜在光屏上成清晰的像．如图所示，现用焦距为5cm的乙凸透镜替换甲，不改变蜡烛和凸透镜位置，乙凸透镜的成像情况，正确的说法是
A．要在光屏上成清晰的像，光屏应向右移B．要在光屏上成清晰的像，光屏应向左移
C．移动光屏，可得到一个清晰放大的实像D．移动光屏，可得到一个清晰放大的虚像
参考答案
一、单选题（本大题共10小题，共30分）
1、C
【解析】
由图象知道，小明的路程和时间关系图象是一条过原点的直线，说明路程和时间成正比，故小明做的是匀速直线运动；而小华的路程和时间关系图象是一条曲线，表明路程和时间不成正比，所以小华做的不是匀速直线运动，故AB错误；
由图象知道，在前2s内，小华运动的距离比小明长，即相同时间比较路程，谁在相同时间内运动的路程长，谁就跑得快，所以小华跑得较快，故C正确；
由图象知道，两人的全程是的路程是相等的，且所用的时间都是8s，故两人的平均速度相同，即D错误，故选C．
2、B
【解析】
试题分析：A、根据光的折射现象：折射光线、入射光线和法线在同一平面内，折射光线、入射光线分居法线两侧，光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角，光由水或其它透明介质斜射进入空气中时，折射光线远离法线偏折，折射角大于入射角．而我们看到的水中的物体的像应该在真实物体的上方；
B、杠杆是一根在力的作用下，能绕固定点转动的硬棒，而动力臂小于阻力臂的杠杆是费力杠杆；
C、根据木材的密度和水的密度大小判断木筷放到水里的漂浮情况；
D、导体能导电，绝缘体不容易导电．
A、由于光的折射，筷子斜插在玻璃杯中时，看到的水面以下的部分都向上偏折，所以看到筷子好像从水面处折断了，本选择项的描述是正确的；
B、筷子在餐桌上使用时，动力臂小于阻力臂，所以是费力杠杆，本选择项的描述是错误的；
C、木材的密度小于水的密度，所以木筷放到水里，会飘浮在水面上，本选择项的描述是正确的；
D、木筷是绝缘体，所以接入电路，电流不能从筷子上流过，本选择项的描述是正确的；
考点：光的折射现象及其应用；杠杆的应用；物体的浮沉条件及其应用；绝缘体
点评：本题考查光的折射、杠杆、密度、导电性等知识，考查的知识点比较多，主要考查学生对所学物理知识的综合应用能力
3、A
【解析】
A．声音靠介质传播，固体液体气体都可以作为传播声音的介质，乐曲的声音是通过空气传入人耳的，故选项A正确；
B．音调是指声音的高低，它与发声体的频率有关系，频率越高，音调越高，变换手指按压弦的位置可以改变弦的长度，改变弦振动的频率，改变声音的音调，故选项B不正确；
C．响度是指声音的大小，跟发声体的振幅、距离发声体的远近有关系，振幅越大，响度越大，距离发声体越近，响度越大，用力拨动吉他弦可以增大吉他弦的振幅，增大声音的响度，故选项C不正确；
D．音色由发声体自身结构、材料等决定，拨动不同的吉他弦可以改变吉他的振动的频率，来改变声音的音调，故选项D不正确．
4、B
【解析】
密度是物质的特性，决定于物质的种类、状态和温度，与质量、体积无关，故A错误；
物体所做的功与所用时间之比叫功率，即功率反映的是物体做功的快慢，功率越大做功越快，故B正确；
水的比热容较大，但水吸收热量的多少还与质量及升高的温度有关，故C错误；
汽油和柴油都是热机，使用不同的燃料，热值是不同；汽油机和柴油机的效率也是不同的，故D错误．
5、D
【解析】
由两根绳子承担物重，动滑轮和建材总重为1000N，由于有摩擦和绳子自身的重量，所以工人的拉力应大于500N，故A错；工人拉绳的速度应是物体上升速度的2倍为1.6m/s，故B错；若部考虑绳重和摩擦，工人做功的功率为P=Fv绳=500N×1.6m/s=800W，由于有摩擦和绳子自身的重量，所以工人做功的功率应大于800W，故C错；对物体做的有用功为W有=Gh=900N×10m=9000J，而拉力做的总功应大于1000J，所以工人做功的机械效率小于90%，故D正确；应选D．
6、D
【解析】
A、电磁波能够在真空中传播，声音不能在真空中传播，故A错误；
B、电磁波在真空中的传播速度为3×108m/s，故B错误；
C、听诊器可以减小声音在传播过程中的能量损耗，减小声音的分散，增大响度，这样可以清楚的听到心跳声音，易于判断病情，故C错误；
D、汽车的倒车雷达利用的是超声波的回声定位，故D正确。
7、D
【解析】
A、神州十一号与天宫二号在轨成功交会对接后，“神州十一号飞船”和“天宫二号”与地球之间的位置不断变化，它们相对于地球是静止的，故A错误；
B、物体在竖直方向上受力不平衡时,会失重或超重,但重力始终存在,故两名航天员在轨实验过程中仍然受重力作用,故B错误；
C、实验室内是有介质空气的,所以航天员在天宫二号空间实验室内可以直接对话，根本不能说明声音的传播不需要介质,故C错误；
D、质量是物体的一种属性，与物体的位置、状态、形状、温度无关，航天员作“双摆实验”用到的小球，由地球到达太空后，质量保持不变,故D正确。
8、C
【解析】
由图知，开关接在导线A上，所以A是火线，B是零线，
A、火线和零线间的电压为220V，零线和大地之间的电压为0，导线B与大地之间的电压为0，故A错误；
B、插座的左孔接零线，右孔接火线，所以测电笔插入插座的左孔氖管不发光，插入插座的右插孔氖管发光，故B错误；
C、三孔插座已接地，当电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地，这样能防止金属外壳的用电器漏电时发生触电事故，故C正确；
D、由图可知，开关S断开时，虽然灯泡不发光，但a点在火线上，所以人接触a点会触电，b在零线上，所以接触b点不会发生触电事故，故D错误。
故选：C。
点睛：重点是家庭电路的连接，注意连接中的细节问题：开关控制火线，三孔插座的“左零、右火、上地”，灯泡的螺旋套连接零线等，都是考查的重点。
9、C
【解析】
物质由气态直接变为固态叫凝华，凝华放热；
物质由固态直接变为气态叫升华，升华吸热；
物质由气态变为液态叫液化，液化放热；
物质由固态变为液态叫熔化，熔化吸热；
液体表面空气流动速度加快，可使蒸发加快，蒸发有致冷作用．
【详解】
A、“冰花”是室内的水蒸气遇到温度低的玻璃，在其内表面凝华成的小冰晶 ，不可能出现在外表面，A不合题意；
B、潮湿的夏天，从冰箱里取出冷饮 ，过一会儿瓶上会出现小水珠，因为空气中的水蒸气遇到温度低的瓶子，液化成的小水滴，是液化现象，B不合题意；
C、有风的天气，游泳后从水中出来的人会感觉有些凉，因为蒸发加快，迅速带走人体的热量，C符合题意；
D、冬天，戴眼镜的人从室外走到室内，室内的水蒸气遇到温度低的镜片，会在其表面液化形成小水珠，从室内走到室外则不会出现小水珠，D不合题意．
故选C．
10、A
【解析】
A．用超声波能把人体内的“结石”打碎，说明声波能传递能量，故A正确；
B．由于声音不能在真空中传播，所以不能利用超声波来测量地球到月球的距离，故B错误；
C．安装噪声监测器只会测出噪声的大小，但不能减弱噪声，所以，在教室内安装噪声监控装置不可以避免学生受周围噪声的干扰，故C错误；
D．将正在发声的手机悬挂在密闭的广口瓶内，抽出瓶内空气的过程中听到声音变小，故D错误．
二、多选题（本大题共3小题，共12分）
11、BD
【解析】
因为电能表的指示灯闪烁了64次，所以电热器3min消耗的电能为：，
用电器的实际功率为：，故A正确，不符合题意；
电热器的电阻：，
实际电压为：，故B错误，符合题意；
电路的电流为：；
输电线的电压为：U线＝U﹣U实＝220V﹣200V＝20V，
输电线的电阻为：，故C正确，不符合题意；
远距离输电线的电功率为：P线＝U线I＝20V×2A＝40W，故D错误，符合题意．
12、ABC
【解析】
A．该图是平面镜成像光路图，此时光的传播方向错误，即箭头方向标反了，故A错误；
B．该图是光的折射光路图，光从水中斜射入空气中时，折射角应大于入射角，而图中的折射角小于入射角，故B错误；
C．平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点．故C错误；
D．过焦点的光线经凸透镜折射后折射光线平行于主光轴，过光心的传播方向不改变，故D正确；
故选ABC。
此题考查平面镜相关作图、光的折射光路图和透镜的光路图的画法，作图题是历年来中考的必考题目之一，要求学生熟练掌握各种作图技巧。
13、ACD
【解析】
（1）已知灯泡的额定电压和额定功率，根据电功率的公式求出灯泡的电阻；然后求出L1，L2的电阻；
（2）已知P1：P2=9：4，根据P=I2R求出两个状态下的电流之比，已知当S与a接触电阻R0与L1串联时电流表示数为0.3A，据此即可求出；当S与b接触R0与L2串联时电路中的电流I2；然后根据欧姆定律和串联电路的特点得出电源电压的表达式，即可求出电源电压和电阻R0的阻值；
（3）利用P=UI即可求出总功率之比。
【详解】
（1）灯泡的电阻：，，
则R1:R2=6Ω:12Ω=1:2，故A正确；
（2）根据P=I2R可得：，，
由图可知：当S与a接触时，电阻R0与L1串联，
根据欧姆定律和串联电路的特点可得电源电压U=I1（R1+R0）=0.3A（6Ω+R0）------------①
当S与b接触时，R0与L2串联；电源电压U=I2（R2+R0）=0.2A（12Ω+R0）-----------②
由①②可得：R0=6Ω，U=3.6V；故B错误，C正确；
（3）总功率之比为P总1:P总2=UI1:UI2=I1:I2=0.3A:0.2A=3:2，故D正确。
故选ACD。
三、填空题（本大题共5小题，共10分）
14、0.6 0.2
【解析】
一束平行主光轴的光束通过凸透镜会聚F点后又射向平面镜，则凸透镜的焦点在平面镜前面，当用眼睛观察镜子时，感觉光束似乎是从M点处射来的，则焦点（镜前光线的会聚点）为物点，M为像点；而物体在平面镜中成像时，物像关于平面镜对称，根据平面镜成像特点作出凸透镜的焦点F，如图所示：
光束会聚处F和M点的距离s=2×0.3m=0.6m；焦距是焦点到光心的距离，则凸透镜的焦距：f=0.5m-0.3m=0.2m。
15、0.01 60
【解析】
∵每消耗1kw•h的电能，电能表的转盘就转过3000r，
∴电能表的转盘转过30r消耗的电能为：
W==0.01kw•h=3.6×104J，
而
t=10min=600s，
∴灯泡的实际功率为：
P实际==60W．
16、粗 密
【解析】
轮轴是由轮和轴组成的一种简单机械，动力作用在轮上，轮半径就是动力臂，轴半径就是阻力臂，动力臂大于阻力臂所以可以省力，螺丝刀就是一个轮轴的实例，所以，手柄粗一些的螺丝刀用起来更省力；螺丝钉上的螺纹相当于斜面，乙螺丝钉螺纹密、螺线长，相当于斜面较长，由于在斜面高度一定时，斜面越长，使用起来越省力，所以，螺纹密一些的螺丝钉拧起来更省力．
17、62.5% 物体沿斜面向上匀速运动时，f=或物体沿斜面向下匀速运动时，f=
【解析】
根据题中“这个斜面的机械效率是_______”可知，本题考查斜面的机械效率的计算；根据题中“但是能通过“可测量”量求出摩擦力f的大小，……物体受到的摩擦力f的大小可能是____”可知，本题求斜面上物体受到的摩擦力；利用公式求机械效率。根据功的关系FL=Gh+fL求出摩擦力的大小。
【详解】
由题，斜面的机械效率
。
当滑块沿斜面匀速向上运动时，由功的关系FL=Gh+fL可得，
；
当滑块沿斜面匀速向下运动时，由功的关系Gh=FL+fL可得，；
18、无规则的 4.2×105J
【解析】
小丽闻到烧饵块的香味，这是因为饵块在不停的做无规则的运动，进入鼻孔的缘故，属于扩散现象；
水吸收的热量：Q吸＝c水m（t﹣t0）
＝4.2×103J/（kg•℃）×2kg×（75℃﹣25℃）
＝4.2×105J。
四、计算题（本大题共3小题，共29分）
19、（1）1N；（2）100cm3；（3）1.3×103Pa
【解析】分析：（1）根据图象分析出物体的重力和完全浸没时的拉力，根据公式 求出圆柱体浸没在液体中所受的浮力；
（2）根据的变形公式可以求出V排，就是圆柱体的体积；
（3）根据的变形公式可以求出液面上升的高度，然后求出液面最后的高度，在根据就可以求出水对容器底部的压强。
【解答】解：（1）由图像知，当h=0时，此时测力计的示数等于圆柱体的重力，即G=3N，
当h≥5cm时，测力计的示数不变，说明此时圆柱体完全浸没，此时测力计的示数F′=2N，
则圆柱体浸没在液体中所受的浮力：；
（2）圆柱体浸没时排开水的体积：，圆柱体完全浸没，所以圆柱体的体积是；
（3）从图乙可以看出，当h≥5cm时，测力计的示数不变，说明此时圆柱体完全浸没，液面上升的高度为，
此时液面的总深度，
则水对容器底部的压强。
答：（1）圆柱体浸没在液体中所受浮力是1N；
（2）圆柱体的体积是；
（3）圆柱体沉入底部时，水对容器底部的压强是。
【点睛】本题是一道有关浮力知识的计算题，同时涉及到了有关固体压强和密度的计算，能够通过图像确定物体的重力和浸没时的浮力是解决此题的关键，（3）问中关键能分析出液面的总深度，这是此题的难点。
20、（1）4.5×107J；（2）45℃；（3）0.75kg．
【解析】
(1)汽油完全燃烧放出的热量：Q放＝mq＝1kg×4.5×107J/kg＝4.5×107J；
(2) 发动机排出的废气带走的能量为Q放42＝4.5×107J42＝1.89×107J，这些废气的能量全部被质量100kg的水吸收，即Q吸＝1.89×107J，由Q＝cm△t可得，水升高的温度△t＝＝45℃;
（3）汽油机的效率为30%,那么汽车在这段路程中做的有用功W＝ Q放30%,如果汽油机的效率提高到40%，其他条件都不变，汽车在这段路程做的有用功不变，汽油完全燃烧放出的热量＝3.375J,由Q＝mq得，汽车在这段路程消耗的汽油m＝＝0.75 kg.
21、（1）15Ω（2）6V（3）144J
【解析】
(1)由图2知，当电阻R1两端的电压为3V时，通过电阻R1的电流为0.20A：
R1的阻值：
R1===15Ω；
(2)由图1可知：R1与R2并联，
所以U=U1=U2=I2R2=0.6A×10Ω=6V；
(3) 电源电压为6V，通过电阻R1的电流为
I1===0.4A
1min内R1消耗的电能：
W1=UI1t=6V×0.4A×60s=144J.
五、作图题（本大题共2小题，共4分）
22、
【解析】
小磁针静止时左端为N极，右端为S极，由于异名磁极相互吸引，同名磁极相互排斥，可以确定螺线管的左端为N极，右端为S极；结合图示的线圈绕向，利用安培定则可以确定线圈中的电流方向是从螺旋管的右端流入，左端流出，所以电源的左端为负极，右端为正极，如图所示：
23、
【解析】
光由水中斜射进入空气中时，折射光线向远离法线方向偏折，折射角大于入射角，由此在法线右侧的空气中画出折射光线；过焦点的入射光线，经凸透镜折射后平行于主光轴射出．如图所示：
．
六、实验探究题（本大题共3小题，共15分）
24、详见解析
【解析】
（1）根据重力G石的小石块对弹簧产生的伸长量，判断出石块的重力；利用石块浸没在水和葡萄酒中时弹簧产生的伸长量求出所受的浮力，根据阿基米德原理可知，石块浸没在水中和葡萄酒中所受浮力之比等于水和葡萄酒的密度之比．
实验步骤如下：
①石块用细线系好，挂在弹簧下方，静止后，用刻度尺测出弹簧的长度为l1；
②在一杯中放适量的水，将石块浸没水中（不碰到杯底和侧壁），用刻度尺测出弹簧的长度为l2；
③在另一杯中放适量的葡萄酒，将石块浸没葡萄酒中（不碰到杯底和侧壁），用刻度尺测出弹簧的长度为l3；
（2）吊起石块时弹簧的伸长量为△l1＝l1﹣l 0；
吊起石块浸没在水中时弹簧的伸长量为△l2＝l2﹣l 0；
吊起石块浸没葡萄酒中时弹簧的伸长量为△l3＝l3﹣l 0；
由于弹簧对物体产生的拉力与弹簧的伸长量成正比，则根据F＝k△l可得：
G石＝k（l1﹣l 0）……….①
F1＝k（l2﹣l 0）…………….②
F2＝k（l3﹣l 0）……………………③
由②÷①得石块浸没在水中时，弹簧对石块的拉力为：，
由③÷①得石块浸没在葡萄酒中时，弹簧对石块的拉力为：，
石块受到水的浮力：
石块受到盐水的浮力：
由F浮＝ρ液gV排可得，
，
葡萄酒密度的数学表达式．
25、质量 速度 木块被钢球撞击后滑动距离远近 控制变量
【解析】
探究“动能大小与质量的关系”，具体做法是：把不同质量的钢球从相同的高度滚下，使钢球到达水平面时获得相同的速度，通过观察木块被撞击后向前移动距离的远近来比较两种情况下钢球动能的大小．
实验过程中将动能的大小转换成木块移动距离的远近，因此用到转换法；同时动能与速度和质量有关，探究动能与质量关系时，需控制速度不变，因此运用了控制变量法．
26、B
【解析】
由图知，物距大于像距，此时成倒立缩小的实像；当将凸透镜换成焦距f为5cm时， u＞2f，则会在1倍焦距与2倍焦距之间成倒立缩小的实像，所以应将光屏向左移动才能得到清晰的像，故选B．
