重庆市南开中学校2026年中考模拟物理练习卷含答案一

这是一份重庆市南开中学校2026年中考模拟物理练习卷含答案一，共22页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

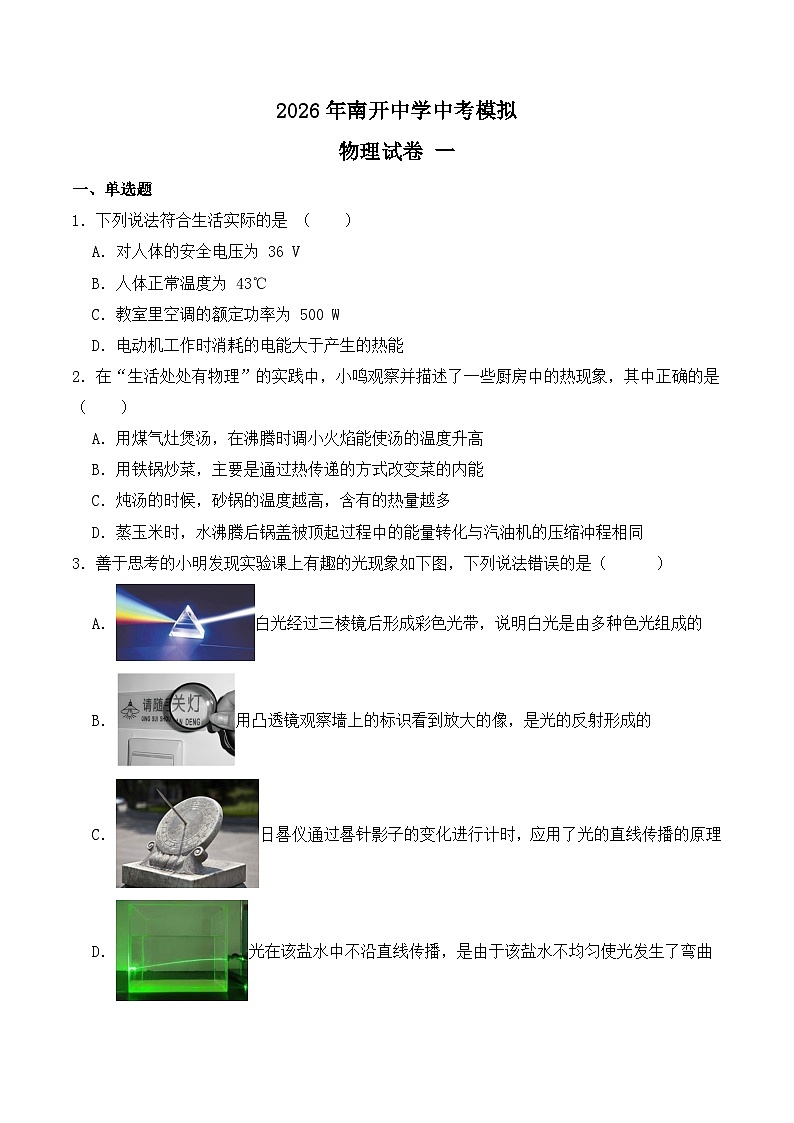

一、单选题
1．下列说法符合生活实际的是 （ ）
A．对人体的安全电压为 36 V
B．人体正常温度为 43℃
C．教室里空调的额定功率为 500 W
D．电动机工作时消耗的电能大于产生的热能
2．在“生活处处有物理”的实践中，小鸣观察并描述了一些厨房中的热现象，其中正确的是（ ）
A．用煤气灶煲汤，在沸腾时调小火焰能使汤的温度升高
B．用铁锅炒菜，主要是通过热传递的方式改变菜的内能
C．炖汤的时候，砂锅的温度越高，含有的热量越多
D．蒸玉米时，水沸腾后锅盖被顶起过程中的能量转化与汽油机的压缩冲程相同
3．善于思考的小明发现实验课上有趣的光现象如下图，下列说法错误的是（ ）
A．白光经过三棱镜后形成彩色光带，说明白光是由多种色光组成的
B．用凸透镜观察墙上的标识看到放大的像，是光的反射形成的
C．日晷仪通过晷针影子的变化进行计时，应用了光的直线传播的原理
D．光在该盐水中不沿直线传播，是由于该盐水不均匀使光发生了弯曲

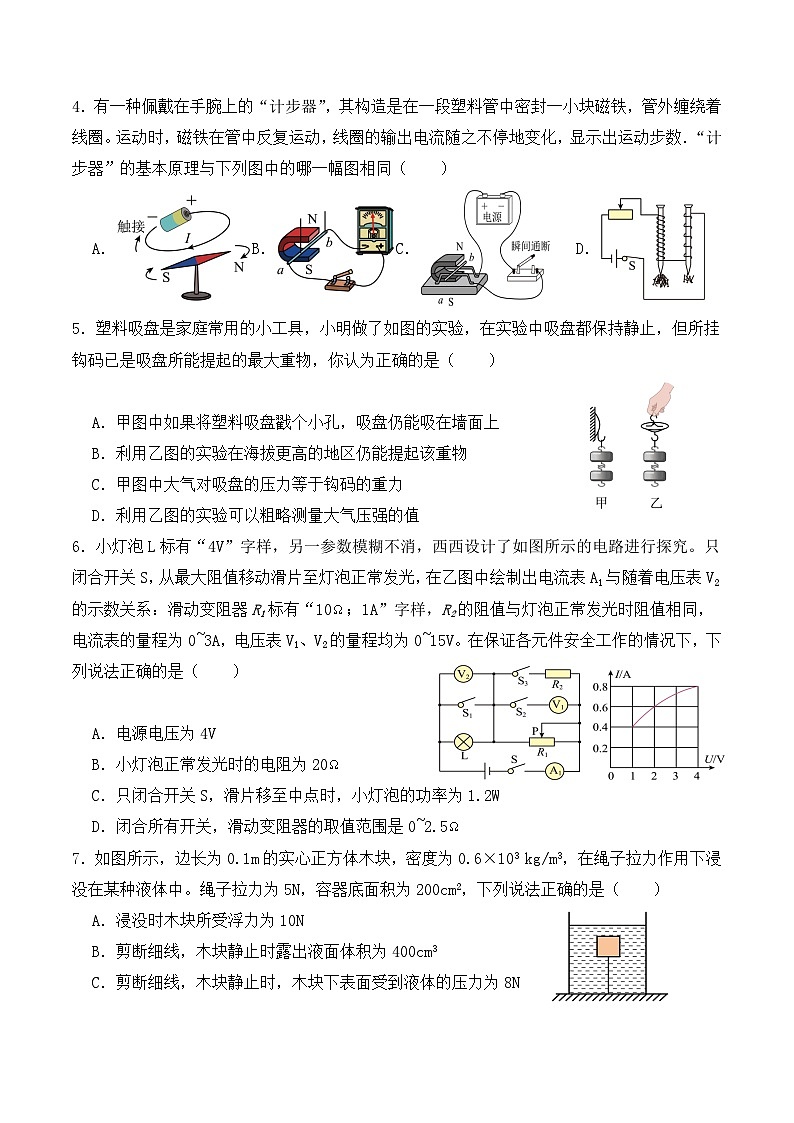

4．有一种佩戴在手腕上的“计步器”，其构造是在一段塑料管中密封一小块磁铁，管外缠绕着线圈。运动时，磁铁在管中反复运动，线圈的输出电流随之不停地变化，显示出运动步数．“计步器”的基本原理与下列图中的哪一幅图相同（ ）
A．B．C．D．
5．塑料吸盘是家庭常用的小工具，小明做了如图的实验，在实验中吸盘都保持静止，但所挂钩码已是吸盘所能提起的最大重物，你认为正确的是（ ）
A．甲图中如果将塑料吸盘戳个小孔，吸盘仍能吸在墙面上
B．利用乙图的实验在海拔更高的地区仍能提起该重物
C．甲图中大气对吸盘的压力等于钩码的重力
D．利用乙图的实验可以粗略测量大气压强的值
6．小灯泡L标有“4V”字样，另一参数模糊不消，西西设计了如图所示的电路进行探究。只闭合开关S，从最大阻值移动滑片至灯泡正常发光，在乙图中绘制出电流表A1与随着电压表V2的示数关系：滑动变阻器R1标有“10；1A”字样，R2的阻值与灯泡正常发光时阻值相同，电流表的量程为0~3A，电压表V1、V2的量程均为0~15V。在保证各元件安全工作的情况下，下列说法正确的是（ ）
A．电源电压为4V
B．小灯泡正常发光时的电阻为20
C．只闭合开关S，滑片移至中点时，小灯泡的功率为1.2W
D．闭合所有开关，滑动变阻器的取值范围是0~2.5
7．如图所示，边长为0.1m的实心正方体木块，密度为0.6×103 kg/m3，在绳子拉力作用下浸没在某种液体中。绳子拉力为5N，容器底面积为200cm2，下列说法正确的是（ ）
A．浸没时木块所受浮力为10N
B．剪断细线，木块静止时露出液面体积为400cm3
C．剪断细线，木块静止时，木块下表面受到液体的压力为8N
D．剪断细线，木块静止时，液体对容器底部压强变化量约为250Pa

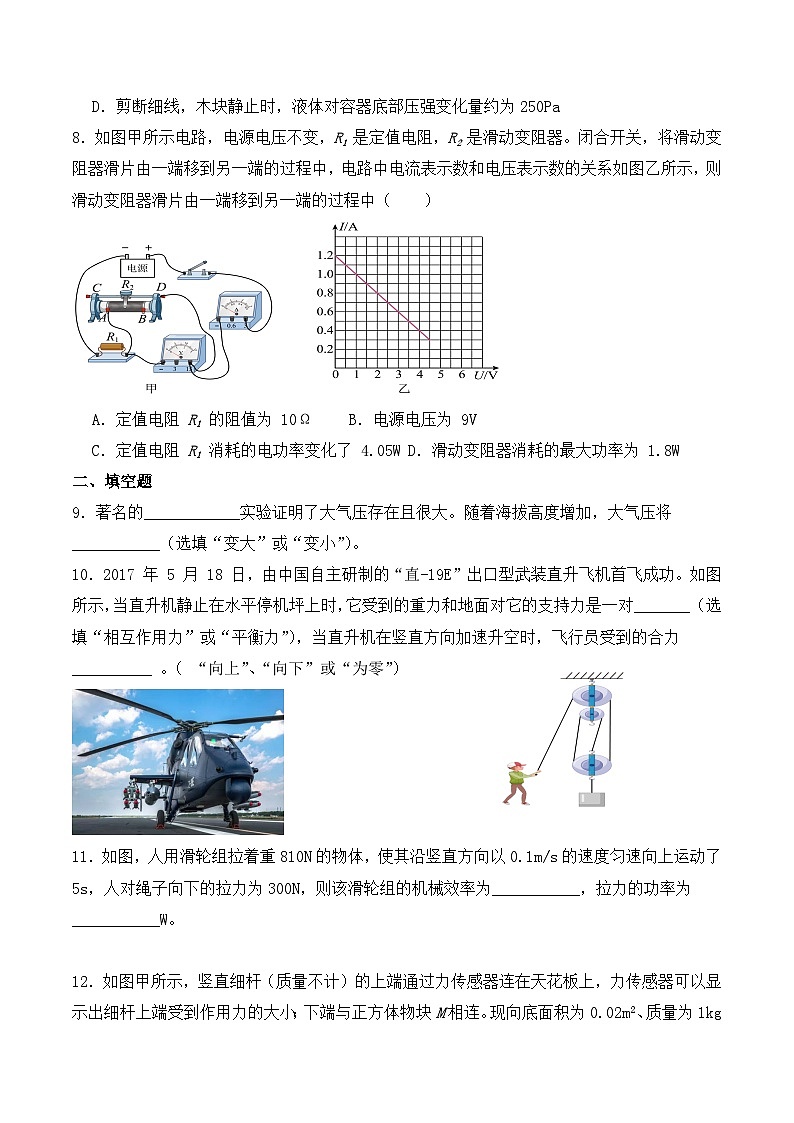

8．如图甲所示电路，电源电压不变，R1 是定值电阻，R2 是滑动变阻器。闭合开关，将滑动变阻器滑片由一端移到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示，则滑动变阻器滑片由一端移到另一端的过程中（ ）
A．定值电阻 R1 的阻值为 10ΩB．电源电压为 9V
C．定值电阻 R1 消耗的电功率变化了 4.05WD．滑动变阻器消耗的最大功率为 1.8W
二、填空题
9．著名的____________实验证明了大气压存在且很大。随着海拔高度增加，大气压将___________（选填“变大”或“变小”）。
10．2017 年 5 月 18 日，由中国自主研制的“直-19E”出口型武装直升飞机首飞成功。如图 所示，当直升机静止在水平停机坪上时，它受到的重力和地面对它的支持力是一对_______（选填“相互作用力”或“平衡力”），当直升机在竖直方向加速升空时，飞行员受到的合力__________ 。（ “向上”、“向下”或“为零”）
11．如图，人用滑轮组拉着重810N的物体，使其沿竖直方向以0.1m/s的速度匀速向上运动了5s，人对绳子向下的拉力为300N，则该滑轮组的机械效率为___________，拉力的功率为___________W。
12．如图甲所示，竖直细杆（质量不计）的上端通过力传感器连在天花板上，力传感器可以显示出细杆上端受到作用力的大小；下端与正方体物块M相连。现向底面积为0.02m2、质量为1kg的薄壁空水箱中加水，力传感器的示数大小随水箱中加入水质量变化的图像如图乙所示，（g取10N/kg）。根据图中信息，向水箱内加入水的质量为__________kg时，物块所受浮力最大；当传感器示数刚达到6N（C点）时，水箱对桌面的压强为__________Pa。
13．如图1的电路中，电源电压不变，灯泡RL的阻值小于变阻器R2的最大阻值，且R1的阻值是灯泡电阻RL的两倍，灯泡电阻不随温度发生变化．现只闭合S2，滑动变阻器滑片P从a端滑到b端的过程中，变阻器R2的电功率与它两端电压的关系图线如图，滑动变阻器滑片到达b端时，R2的功率为此时电路总功率的80%，则此时RL:R2=____；若同时闭合S1、S2、S3，电路消耗的最小总功率为____W．
三、作图题
14．如图所示，一物体静止在斜面上，请你画出物体所受重力G及物体对斜面压力F的示意图．
( )
15．如图所示，请根据螺线管中的电流方向，标出小磁针静止时的N极。
( )
四、实验题
16．完成下列两个小题：
（1）小红在水平桌面上利用如图甲所示的实验器材，探究平面镜成像的特点．其中 A、B 是两段完全相同的蜡烛．为了实验现象更明显，小红将实验室的遮光窗帘都拉上，并且______实验室的电灯（选填“熄灭”或“点亮”）．然后她将点燃的蜡烛 A 放在玻璃板前，观察到玻璃板后有蜡烛 A 的像 A′，小红在像 A′所在的位置用光屏_____承接这个像（选填“能”或“不能”）．小红在玻璃板后移动蜡烛 B 想使其与像 A′完全重合，但小红沿水平桌面无论怎样移动蜡烛 B，蜡烛B 始终不能与蜡烛 A 的像 A′完全重合，造成这种情况的原因可能是________
（2）小红在“探究冰熔化”的实验中，使用的装置如图乙所示．安装实验器材时应按照_______（选填“自上而下”或“自下而上”）的顺序进行；某时刻温度计示数如图丙所示，为______℃；根据实验数据绘制的熔化图象应该是图______（选填“丁”或“戊”）．
17．重庆荣昌陶瓷，千年陶艺传承，以细腻质地与典雅造型闻名，荣昌安陶尤为珍贵，融合传统与现代，展现独特巴渝文化魅力。小华想知道安陶的密度，于是拿了几块安陶碎片在实验室使用了托盘天平、量筒等仪器测量一块形状不规则安陶碎片的密度，他进行了如下的实验操作：
①小瓷片放在托盘天平上，测出小瓷片的质量m。
②在量筒里倒入适量的水，待液面稳定后，记下液面的刻度V1；
③用轻细绳（质量和体积均不计）将小瓷片拴住，并将小瓷片放入量筒中，待液面稳定后，记下液面的刻度V2；（如图丙所示）
(1)调节托盘天平平衡时，小华先将天平放到_______台上，再将游码移到标尺的零刻度线处，此时托盘天平指针如图甲所示，应向_______（选填“左”或“右”）调节平衡螺母使横梁平衡；
(2)在测量时，小华在托盘天平左盘放置了小瓷片，右盘放置了砝码，待托盘天平平衡后，游码的位置如图乙所示，则小瓷片的质量为_______g；
(3)如图丙所示，小瓷片的体积是_______cm3，根据实验数据得到小瓷片的密度为_______kg/m3。
(4)整理砝码时小华发现使用的20g砝码都生锈了，所以测得小瓷片密度比真实值_______（填“偏大”或“偏小”）。
(5)于是小华想到可以利用烧杯、水、电子秤测小瓷片的密度，具体操作如下：
①用电子秤称出小瓷片质量为m；
②称出装满水的烧杯的总质量为m1；
③瓷片放入烧杯中使水溢出，擦干烧杯外壁的水后，称出烧杯、小瓷片和剩余水的总质量为m2；
综合以上测量结果，可推导出小瓷片密度的表达式ρ=_______（用m、m1、m2和ρ水表示）。
(6)最后几个同学讨论发现电子称所测小瓷片密度明显偏大，请你说出一种可能的原因：______________
18．在“测定标有‘2.5V’字样的小灯泡额定功率”的实验中，老师给同学们准备了如图甲所示的实验器材，其中电源电压恒为6V，滑动变阻器的型号为“20Ω lA”。
（1）请你用笔画线代替导线，将图甲中的电路连接完整，要求：图中的滑片此刻在最大阻值处。( )
（2）小明同学连接完电路后闭合开关，无论怎么移动滑动变阻器的滑片，发现电流表始终无示数，电压表有示数，灯不亮。则发生故障的原因可能是________。
（3）小明排除故障后闭合开关，移动滑动变阻器滑片到某处时，电压表的示数如图乙所示，接下来小明应将滑片向________（选填“左”或“右”）端移动使灯泡正常发光；当灯泡正常发光时电流表示数如图丙所示，则小灯泡的额定功率为________W；小灯泡正常发光时的电阻为_________Ω。
（4）在完成上述实验后，小明又将图中的小灯泡依次换成“5Ω、10Ω、15Ω、30Ω”的定值电阻，探究“电流与电阻的关系”，测量结果如下表：
在接下来的小组交流过程中，另一个同学认为小明同学的实验过程中有一次实验是错误的，请你找出错误的一次实验是___________（填写实验次数对应的番号），你的判断依据是_________。
五、计算题
19．如图所示，电源电压不变。电阻R1的阻值为20Ω，R2的阻值为10Ω，闭合开关S，电流表的示数为0.3A，求：
（1）电源电压U；
（2）通电100s整个电路产生的总热量。
20．智能电热水瓶已成为生活必备的家用电器，它具有加热、保温、电动出水、防干烧、防漏电等功能。如图甲所示为某型号的电热水瓶，其内部简化电路如图乙所示，S1是壶壁温控开关，闭合时对水加热，水烧开后自动断开；S2是壶底温控开关，闭合时处于保温状态，加热和出水时自动断开；S3是电动出水开关，闭合时电磁泵工作将开水抽出供水。知R1=22Ω，R2=484Ω，R3=210Ω，电磁泵（电动机M）正常工作电压为10V。求：
（1）加热时通过电阻R1的电流；
（2）电磁泵M工作时的电功率；
（3）电热水瓶加热时与保温时的功率之比。
21．如图所示，把一棱长为20cm的正方体物块放进盛有水的柱形容器中，并用40N的压力F使物体刚好浸没在水中，此时水对容器底的压强为4000Pa。已知容器重10N，底面积为500cm2，不考虑容器壁厚度，求：
（1）物体刚好浸没在水中时水的深度；
（2）正方体物块的密度；
（3）改变压力F，静止后物体有四分之一体积露出水面，求此时容器对地面的压强。
实验次数
1
2
3
4
电阻R/Ω
5
10
15
30
电流I/A
0.6
0.3
0.2
0.1
参考答案
1．D
【详解】A．人体的安全电压不超过36V，故A错误，不符合题意；
B．人体的正常温度约为37，故B错误，不符合题意；
C．教室里空调的额定功率约为 1000 W，故C错误，不符合题意；
D．电动机工作时消耗的电能主要转化为机械能，小部分转化为热能，故D正确，符合题意。
故选D。
2．B
【详解】A．用煤气灶煲汤，在沸腾时吸热但是温度保持不变，调小火焰不能使汤的温度升高，故A错误；
B．做功和热传递能改变物体的内能，用铁锅炒菜，主要是通过热传递的方式改变菜的内能，故B正确；
C．热量是一个过程量，不能说含有或者具有，故C错误；
D．蒸玉米时，水沸腾后锅盖被顶起过程中的能量转化与汽油机的做功冲程相同，故D错误。
故选B。
3．B
【详解】A．由于三棱镜对各种色光的偏折程度不同，太阳光经过三棱镜折射后形成彩色光带，说明白光是由各种色光混合而成的，故A正确，不符合题意；
B．用凸透镜观察墙上的标识看到放大的像，此时成正立、放大的虚像，属于放大镜，是光的折射形成的，故B错误，符合题意；
C．日晷仪通过晷针影子长度的变化进行计时，影子的形成利用了光沿直线传播的原理，故C正确，不符合题意；
D．光在同种均匀介质中沿直线传播，由于盐水不均匀使光发生了弯曲，所以光在该盐水中不沿直线传播，故D正确，不符合题意。
故选B。
4．B
【详解】运动时，磁铁在管中反复运动，线圈的输出电流随之不停地变化，显示出运动步数。结合方法指导中发电机的特点，导体先运动才有电，即计步器的原理是电磁感应。
A．图示是奥斯特实验电路图，说明电流周围有磁场，故A不符合题意；
B．图示是电磁感应的实验探究，说明磁能生电，故B符合题意；
C．图示是探究通电导体在磁场中受到力的作用，是发动机的工作原理，故C不符合题意；
D．图示是探究电磁铁磁场强弱与线圈匝数的关系，利用的是电流的磁效应，故D不符合题意。
故选B。
5．D
【详解】A．甲图中如果将塑料吸盘戳个小孔，内外大气压相等，吸盘不能吸在墙面上，故A错误；
B．用乙图的实验在海拔更高的地区，气压减小，大气对下面吸盘的压力小于钩码的重力，不能再提起该重物，故B错误；
C．甲图中吸盘在竖直方向受竖直向下的拉力和竖直向上的摩擦力，并且二力是一对平衡力；在水平方向受大气对吸盘的压力和支持力，二力也是一对平衡力；因此大气对吸盘的压力与钩码的重力没有任何关系，故C错误；
D．乙图中下面吸盘受到大气向上的压力和物体向下的拉力，并且二力是一对平衡力，故大气对下面吸盘的压力等于钩码的重力；能求出大气对吸盘的压力，故可以粗测大气压的值，故D正确。
故选D。
6．C
【详解】AB．只闭合开关S时，灯泡L与滑动变阻器R1串联，电压表V2测L的电压，电流表A1测电路中的电流，因灯泡正常发光时的电压和额定电压相等，所以，灯泡两端的电压UL=4V，由图象可知，此时电路中的电流I=0.8A，灯泡正常发光时的电阻
当滑动变阻器接入电路中电阻最大时，电路中电流最小，由图像可知，最小电流为0.4A，对应电压表的示数为1V，因串联电路中总电压等于各分电压之和，所以，电源的电压
故AB错误；
C．只闭合开关S，滑片移至中点时的电阻为5Ω，由坐标图可知，当电路中的电流为0.6A时，灯泡两端电压为2V，滑动变阻器两端电压为
0.6A×5Ω=3V刚好与电源电压5V相符。则此时小灯泡的功率
PL1=UL1IL1=2V×0.6A=1.2W故C正确；
D．闭合所有开关时，灯泡L被短路，电阻R2与滑动变阻器R1​并联，电压表V1测电源的电压，其量程0~15V已超过电源电压5V；电流表A1​测干路中的电流，R2的阻值与灯泡正常发光时阻值相同，则R2=5Ω，所以，通过R2​的电流
因并联电路中干路电流等于各支路电流之和，且电流表的量程为0~3A，所以，滑动变阻器最大电流
I滑大=I干-I2=3A-1A=2A由滑动变阻器R1标有“10Ω；1A”可知，滑动变阻器允许通过的最大电流应为1A，此时滑动变阻器接入电路中的电阻最小，由可得，滑动变阻器接入电路中的最小阻值
则滑动变阻器的取值范围是5~10Ω，故D错误。
故选C。
7．D
【详解】A．木块的体积为
木块的重力为
木块在重力、拉力和浮力的作用下静止，由力的平衡条件可知，木块受到的浮力
故A 错误；
B．浸没时，木块排开液体的体积
液体密度
由于，所以剪断细线，木块会上浮直至漂浮，根据物体的浮沉条件可知，当木块漂浮时受到的浮力为
此时木块排开液体的体积为
则露出的体积为
故B错误；
C．剪断细线，木块静止时为漂浮状态，根据浮力产生原因可得，木块下表面受到液体的压力
故C错误；
D．剪断细绳前后，容器中液面降低的高度为
液体对容器底的压强变化量为
故D正确。
故选D。
8．D
【详解】由电路图可知，定值电阻R1与滑动变阻器R2串联，电压表测R2两端的电压，电流表测电路中的电流。
AB．当R2接入电路中的电阻为零时，电路中的电流最大，此时电路为R1的简单电路，由图象可知，电路中的最大电流I最大=1.2A，由I=可得，电源的电压
U=I最大R1=1.2A×R1 -------①
当R2接入电路中的电阻最大时，电路中的电流最小，电压表的示数最大，由图象可知，电路中的最小电流I最小=0.3A，电压表的最大示数U2=4.5V，因串联电路中总电压等于各分电压之和，所以电源的电压
U=I最小R1+U2=0.3A×R1+4.5V-------②
因电源的电压不变，所以
1.2A×R1=0.3A×R1+4.5V
解得：R1=5Ω，则电源电压
U=I大R1=1.2A×5Ω=6V
故AB错误；
C．由P=I2R可得定值电阻电功率的最小值
P1最小=I最小2R1=（0.3A）2×5Ω=0.45W
定值电阻电功率的最大值
P1最大=I最大2R1=（1.2A）2×5Ω=7.2W
所以定值电阻电功率的变化量
P1=P1最大-P1最小=7.2W-0.45W=6.75W
故C错误；
D．由图乙可知，滑动变阻器消耗的功率为
P2=I2R=()2R2=R2==
当R2=5Ω时，P2有最大值
P2max===1.8W
故D正确。
故选D。
9． 马德堡半球 变小
【详解】[1]马德堡市长用用马匹和空心球证明了大气压的存在且很大，此实验被称为马德堡半球实验。
[2]随着海拔高度增加，气体密度减小，大气压将变小。
10． 平衡力 向上
【详解】[1][2]由题意可知：直升机静止在水平停机坪上时，它受到的重力和地面对它的支持力是一对平衡力。当受到的合力方向与运动方向相同时，其做加速运动，故当直升机在竖直方向加速升空时，飞行员受到的合力向上。
11． 90% 90
【详解】[1]由图可知，滑轮组绳子的有效段数n=3，滑轮组的机械效率
[2]由可得，物体上升的高度
h=vt=0.1m/s×5s=0.5m
拉力端移动距离
s=3h=3×0.5m=1.5m
总功
W总=Fs=300N×1.5m=450J
拉力的功率
12． 2 2000
【详解】[1]根据题意，由图乙可知，物块M的重力为G=4N，根据题意及力传感器的示数大小随水箱中加入水质量变化的图像图乙分析可知，在向水箱中逐渐加水到m1=1kg过程中，物块M受到竖直向下的重力和细杆给的竖直向上的拉力，此时细杆的拉力
F=G=4N
继续向水箱中加水，从A点到B点过程中，细杆的拉力逐渐减小，故在A点处时物块M开始接触到水面，从A点到B点过程中，物块受到竖直向下的重力、竖直向上的浮力F浮和细杆给的拉力F，至到B点拉力F为0，此时F浮=G；从B点到C点过程中，随着水箱中水继续增加，物块M在水中的体积V排逐渐增大，物块M所受浮力F浮逐渐增大，此过程物块M受到竖直向下的重力G、细杆施加的竖直向下的压力F和竖直向上的浮力F浮，物块M静止，受力平衡，则有
F=F浮-G
因此，随着物块M所受浮力F浮逐渐增大，细杆施加的竖直向下的压力F也逐渐增大，至到C点物块M刚好浸没在水中时，F浮不再增大，此时细杆给的竖直向下的压力F也不再增大，故此时物块M所受到的浮力为
F浮=G+F=4N+6N=10N
综上可知，当水恰好浸没物块M时，物块M所受到的浮力为10N，由F浮=ρ液V排g得出浸没物块M的体积V物为
由物块M为正方体，可求出物块M的边长a为
由物块M恰好浸没且为正方体可知，物块M下表面到液面的深度h为0.1m，故物块M底面以上水和物块M的总体积V总为
V总=Sh=0.02m2×0.1m=2×10-3m3
因此，物块M底面以上水的体积V1为
V1=V总-V物=2×10-3m3-1×10-3m3=1×10-3m3
物块M底面以上水的质量m2为
m2=ρ水V1=1.0×103kg/m3×1×10-3m3=1kg
水箱中水的总质量为
m水=m1+m2=1kg+1kg=2kg
[2]水箱中水的重力为
G水=m水g=2kg×10N/kg=20N
水箱的重力为
G水箱=m水箱g=1kg×10N/kg=10N
将水箱、水、物块M看成一个整体，则这个整体受到竖直向下的重力G总，细杆施加的向下的压力F，桌面施加的向上的支持力F支，整体处于静止状态受力平衡，则有
F支=G总+F
其中G总等于水箱、水、物块M的重力之和，即
G总=G水+G水箱+G=10N+20N+4N=34N
水箱对桌面的压力与桌面对水箱的支持力是一对相互作用力，则有
F压=F支= G总+F=34N+6N=40N
水箱对桌面的压强为
13． 1:4 15W
【详解】只闭合S2时，电路中只有灯泡与滑动变阻器串联．当滑片到达b端时，R2的功率为此时电路总功率的80%，则灯泡功率为电路总功率的20%，即此时灯泡功率PL与滑动变阻器功率P2之比为PL:P2=20%:80%=1:4．因此时灯泡与滑动变阻器串联电流相等，且由P=I2R得R=，所以===；
由图像知，滑片P从a端滑到b端的过程中R2的最大功率为5W，由串联电路特点和欧姆定律可得，电路中电流：，由P=I2R可得R2的电功率为=====，当R2=RL时，P2有最大值，所以===，即有：．由图甲知，当同时闭合S1、S2、S3时，R1、R2并联．当滑片在b端时，滑动变阻器阻值最大，电路的总电阻最大，电源电压一定，由知，此时电路消耗总功率最小．因R1=2RL，R2=4RL，所以=====15W．
14．
【分析】重力的方向总是竖直向下的，过物体的重心表示出重力的方向即可；压力是接触面受到的力，压力的方向垂直于受力面，并过压力作用点表示出压力的方向即可．
【详解】（1）过物体重心作竖直向下的带箭头的线段，并标上重力的符号G，即为重力的示意图．
（2）在斜面上选取物体与接触面的中点为压力的作用点，过压力作用点作垂直于斜面带箭头的线段，并标上力的符号F，即为压力的示意图．
15．
【详解】由图可知，电流从螺线管的左端流入，右端流出，右手握住螺线管，四指指向电流的方向，大拇指指向左端，即螺线管的左端为N极，右端为S极，因同名磁极相互排斥，异名磁极相互吸引，可知小磁针右端为S极，左端为N极，如图所示：
16． 熄灭 不能 玻璃板没有竖直放置 自下而上 -6 丁
【分析】（1）实像和虚像的区别：实像能用光屏承接，虚像不能用光屏承接．无论怎样沿水平桌面移动蜡烛都不能与像完全重合是因为玻璃板与桌面不垂直，像不在水平桌面上．
（2）酒精灯需用外焰加热；当质量和吸收的热量相同时，比热容和升高的温度成反比，比热容小的，温度升高的快．
【详解】（1）在比较明亮的环境中，很多物体都在射出光线，干扰人的视线，在较黑暗的环境中，蜡烛是最亮的，蜡烛射向平面镜的光线最多，反射光线最多，进入人眼的光线最多，感觉蜡烛的像最亮．所以为了实验现象更明显，小红将实验室的遮光窗帘都拉上，并且熄灭实验室的电灯．物体在平面镜中成虚像，虚像不能用光屏承接．所以小红在像A′所在的位置用光屏不能承接这个像．实验时玻璃板要竖直放置，如果不竖直，不论怎样移动后面的蜡烛都不可能与前面蜡烛的像完全重合．
(2)酒精灯需用外焰加热，所以要放好酒精灯，再固定铁圈的高度；而温度计的玻璃泡要全部浸没到液体中，但不能碰到容器壁和容器底，所以放好烧杯后，再调节温度计的高度；故安装实验器材时应按照自下而上的顺序进行．
温度计上10℃之间有10个小格，所以一个小格代表的温度是1℃，即此温度计的分度值为1℃；液柱在0以下，示数是-6℃．
根据公式Q=cmt可知，当质量和吸收的热量相同时，比热容和升高的温度成反比，冰的比热容小，温度升高的快，因此熔化图象应该是图丁，图戊中冰和水相同时间内升温一样快，故错误．
17．(1) 水平 右
(2)22
(3) 10 2.2×103
(4)偏小
(5)
(6)见解析
【详解】（1）[1]使用托盘天平测量物体质量时，应把天平放置在水平桌面上。
[2]有图甲可知，指针偏左，说明天平左侧重，因此应向右调节平衡螺母，直到天平平衡。
（2）由图乙可知，有20g的砝码一个，标尺的分度值为0.2g，游码的读数为2g，故小瓷片的质量为
（3）[1]由图丙可知，量筒的分度值为1mL，一开始量筒中的水的体积为20mL，用细线拴住小瓷片并放入量筒中后，水和小瓷片的总体积为30mL，则小瓷片的体积为
[2]根据公式可知，小瓷片的密度为
（4）因为砝码生锈，即形成了金属的氧化物，由于氧的加入，而使砝码的实际质量增加，而读数时依旧依原砝码标注的质量来读数，因此测得的质量偏小，根据公式可知，测得小瓷片密度比真实值偏小。
（5）溢出水的质量为
小瓷片的体积等于小瓷片溢出水的体积，根据公式可知，小瓷片的体积为
根据公式可知，故粽子的密度为
（6）可能是水有表面张力使得溢出水体积偏小或小瓷片放入烧杯时没有完全浸没在水中，导致排开水的体积小于小瓷片的实际体积。
18． 灯开路 右 1.25 5 4 由第4次实验数据得出的滑动变阻器阻值需30Ω，大于题中所给的滑动变阻器的最大电阻
【详解】（1）[1]图中的滑片此刻在最大阻值处，则应将变阻器的右下接柱连入电路中，电压表与灯并联，如下所示：
（2）[2]连接完电路后闭合开关，电流表始终无示数，可能电路断路，发现电压表的示数有示数，反复移动滑动变阻器的滑片，电压表的示数基本不变，说明电压表与电源连通且测电源电压，则发生故障的原因可能是灯泡断路。
（3）[3]灯泡在额定电压下正常发光，图中电压表选用小量程，分度值为0.1V，示数为1.8V，小于灯的额定电压2.5V；要灯泡正常发光，应增大灯两端的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向右移动，直到电压表示数为2.5V。
[4]当灯泡正常发光时电流表示数如图丙所示，电流表选用小量程，分度值为0.02A，电流表示数为0.5A，则小灯泡的额定功率为
P=UI=2.5V×0.5A=1.25W
[5]小灯泡正常发光时的电阻为
（4）[6][7]探究电流与电阻的关系，应保持电阻两端的电压不变；由图知，电阻两端的电压始终保持
U′=I′R′=0.6A×6Ω=3V
根据串联电路电压的规律，变阻器分得的电压
U滑=6V-3V=3V
则变阻器分得的电压为电压表示数的
=1倍
根据分压原理，当接入30Ω电阻时，变阻器连入电路中的电阻为R滑=30Ω，故为了完成整个实验，应该选取最大阻值至少为30Ω的滑动变阻器，大于题中所给变阻器的最大电阻20Ω，则第4次实验数据错误。
19．（1）6V；（2）540J
【详解】解：（1）由图可知，闭合开关S后，R1、R2并联，电流表测量通过R1的电流
由可知，R1两端的电压
根据并联电路的电压特点可知，电源电压
（2）通过R2的电流
根据并联电路的电流特点可知，干路的总电流
通电100s整个电路产生的总热量
答：（1）电源电压U为6V；
（2）通电100s整个电路产生的总热量为540J。
20．（1）10A；（2）10W；（3）22:1
【详解】解：（1）加热时通过电阻R1的电流
（2）当S3闭合时，R3和M串联，由串联分压可知R3两端的电压是
此时电路中的电流是
电磁泵M工作时的电功率
（3）加热时的功率
保温时的功率
电热水瓶加热时与保温时的功率之比
答：（1）加热时通过电阻R1的电流是10A；
（2）电磁泵M工作时的电功率是10W；
（3）电热水瓶加热时与保温时的功率之比是22:1。
21．（1）0.4m；（2）；（3）3800Pa
【详解】解：（1）物体刚好浸没在水中时水的深度
（2）物体的体积
物体刚好浸没在水中时受到的浮力
物体的重力
正方体物块的密度
（3）改变压力F，静止后物体有四分之一体积露出水面时，物块受到的压力
此时水对容器底的压力
容器重10N，容器对地面的压力
容器对地面的压强
答：（1）物体刚好浸没在水中时水的深度为0.4m；
（2）正方体物块的密度为；
（3）改变压力F，静止后物体有四分之一体积露出水面，求此时容器对地面的压强为3800Pa。
