2025-2026学年北京市陈经纶中学分校九年级（下）开学物理试卷-自定义类型

这是一份2025-2026学年北京市陈经纶中学分校九年级（下）开学物理试卷-自定义类型，共15页。试卷主要包含了单选题，多选题，填空题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.在图所示的四个实例中，属于光的折射现象的是（ ）
A. 树林中透过的光束
B. 玉带桥在水中的“倒影
C. 演员对着镜子练习动作
D. 用放大镜看邮票
2.如图所示的四个实例中，主要利用连通器原理工作的是（ ）
A. 吸盘B. 水翼船
C. 船闸D. 水泵
3.下列四个实例中，说法正确的是（ ）
A. 冰熔化成水，比热容保持不变
B. 冷天搓手取暖，是通过热传递的方式使手的内能增加
C. “酒香不怕巷子深”，说明分子在永不停息地做无规则运动
D. 电风扇吹风，人感到凉爽，是因为电风扇降低了空气的温度

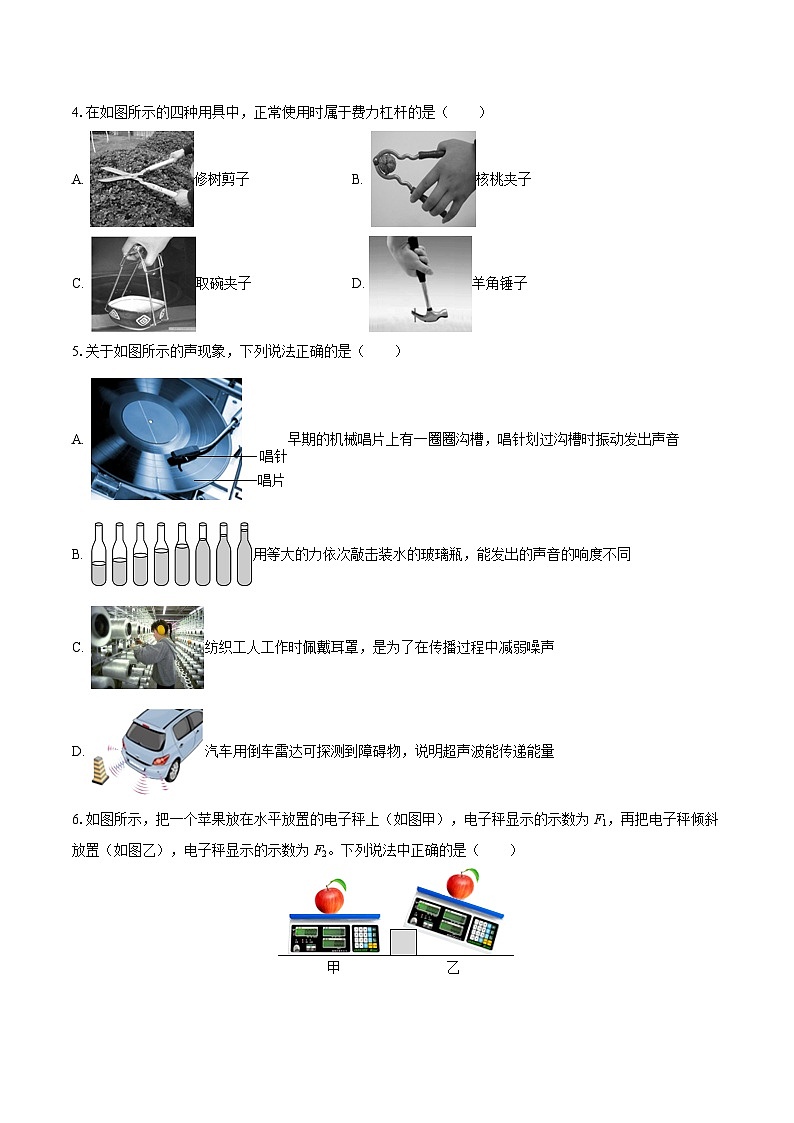

4.在如图所示的四种用具中，正常使用时属于费力杠杆的是（ ）
A. 修树剪子B. 核桃夹子
C. 取碗夹子D. 羊角锤子
5.关于如图所示的声现象，下列说法正确的是（ ）
A. 早期的机械唱片上有一圈圈沟槽，唱针划过沟槽时振动发出声音
B. 用等大的力依次敲击装水的玻璃瓶，能发出的声音的响度不同
C. 纺织工人工作时佩戴耳罩，是为了在传播过程中减弱噪声
D. 汽车用倒车雷达可探测到障碍物，说明超声波能传递能量
6.如图所示，把一个苹果放在水平放置的电子秤上（如图甲），电子秤显示的示数为F1，再把电子秤倾斜放置（如图乙），电子秤显示的示数为F2。下列说法中正确的是（ ）
A. 图中，电子秤显示的示数F1与F2大小相等
B. 甲图中，苹果所受重力与苹果对电子秤的压力为一对平衡
C. 乙图中，苹果所受重力与电子秤对苹果的支持力为一对平衡力
D. 乙图中，苹果对电子秤的压力与电子秤对苹果的支持力为一对相互作用力
7.校园篮球赛上，离手后的篮球依次从A点运动到D点，图乙为该四个点的能量柱状图。对篮球的运动过程，下列说法正确的是（ ）
A. 篮球在位置Ⅳ的机械能最大B. Ⅱ为篮球在B点的能量柱状图
C. 篮球在位置Ⅱ的速度为0D. 根据乙图可知B和D两点所处高度不等
8.小敏设计了一个电子身高测量仪，如图所示。R相当于滑动变阻器，R0为定值电阻，金属杆cd和MP（右端P是滑片，MP始终保持水平）与电路接触良好，电阻不计。下列说法正确的是（ ）
A. 当被测身高增加时，通过R0的电流变大
B. 当被测身高增加时，电压表的示数变小
C. 当被测身高减小时，电路中的总电阻值变大
D. 当被测身高减小时，电路消耗的总功率变大
9.小明将吸管的一端缠绕一些细铜丝，并用石蜡封口，自制一个简易密度计。水平桌面上，两个完全相同的容器分别装有甲、乙两种液体，将该密度计依次放入甲、乙两种液体中，静止时，液面相平，如图。下列正确的是（ ）
A. 密度计越靠上的刻度，对应的密度值越大
B. 密度计在甲液体中比在乙液体中受到的浮力小
C. 甲液体对容器底的压力小于乙液体对容器底的压力
D. 若将原密度计底部再多缠几圈细铜丝，则密度计相邻两刻度线之间的距离变小
10.小红制作了一个多挡位电热器模型，并将电流表和电压表接入该模型的电路中，如图所示。已知R1＞R2＞R3，电源两端电压保持不变。下列说法正确的是（ ）
A. 只闭合开关S2时，R2消耗的电功率小于R3消耗的电功率
B. 先只闭合开关S2，再断开开关S2，只闭合开关S1，R3消耗的电功率变大
C. 只闭合开关S1和S3时，电路消耗的总电功率最小
D. 开关S1、S2和S3都闭合时，电路消耗的总电功率最大
11.如图甲所示，工人沿着斜面用力将重为1000N的箱子将推至水平车厢上，再将箱子推至车厢内部，推力F始终沿着箱子的运动方向。箱子运动路程随时间变化的关系图像如图乙所示，推力F随时间变化的关系图像如图丙所示。已知斜面长3m、高1.5m,下列分析正确的是（ ）
A. 0∼10s内，工人推箱子做加速运动
B. 箱子在水平车厢内滑动时受到的摩擦力大小为600N
C. 10∼20s内，推力F做功的功率为100W
D. 0～10s内，物体克服重力做功为3000J
12.物理兴趣小组设计了一款模拟高速公路超载检测仪的装置：压敏电阻所在电路如图甲所示，电源电压恒定不变，R1、R2均为定值电阻，R2的阻值为10Ω，质量为0.1kg的圆柱形烧杯放在电子秤上，质量监测仪由电流表改装而成，当电流表示数超过0.6A时表示超载，压敏电阻的阻值R0与所受压力F的关系如表所示。通过装入不同质量的水，得到电路中两个电压表V1和V2示数与电流表示数之间的关系如图乙所示。g取10N/kg,下列说法正确的是（ ）
A. R1的阻值为15Ω
B. 电源电压为10V
C. 烧杯中装水质量允许的最大值为0.5kg
D. 若只增大电源电压，可使烧杯中装水质量允许的最大值增大
二、多选题：本大题共3小题，共6分。
13.无人机是通过无线电遥控设备或机载计算机程控系统进行操控的不载人飞行器，如图所示。无人机的应用领域非常广泛，涵盖了应急通讯、航拍测绘、以及国防军工等多个行业。无人机航拍影像具有高清晰、高现实性的优点。某小型无人机电池电压为24V，电池容量为2500mAh,（电池容量=放电电流×放电时间，2500mAh是指以2500mA的电流能连续工作1h）下列说法中正确的是（ ）
A. 无人机镜头所成的像是放大的实像
B. 无人机拍摄地面图像，悬停后为了使成的像更大，还应将摄像机的镜头适当前推
C. 无人机使用的无线电信号在真空传播的速度是3×108m/s
D. 该无人机充满电后，电池的总电能为2.16×108J
14.如图，小一想利用杠杆提升静止在地面上的重物M，他先将支撑物放置在轻质杠杆AB之间O点，使OB=3OA，重物M用细线挂在B端，在A端施加竖直方向力F1使杠杆在水平位置平衡，此时M对地面的压强为p。小一又将重物M挂在O点，将支撑物移置B端，在A端施加竖直方向力F2使杠杆在水平位置平衡，M对地面的压强仍为p。下列说法正确的是（ ）
A. 图中正在使用的杠杆类型与生活中使用的筷子相同
B. 图中仅将F1的位置向O点移动，重物M对地面的压强减小
C. F1与F2两个力的大小关系为F1=4F2
D. 图中仅将重物M所挂的位置和F1施加力的位置同时向O点移动相同的距离，重物M能被提起
15.实验小组利用实验室提供的实验器材测量未知电阻Rx的阻值，实验器材有稳压学生电源（电源大小未知），阻值已知的电阻R0、铭牌标有“20Ω2A”的滑动变阻器、电阻箱R1等。实验小组设计了如下图四种电路，其中可行的电路图是（ ）
A. B.
C. D.
三、填空题：本大题共1小题，共2分。
16.如图所示，利用这一成像规律可制成 。若保持蜡烛和透镜的位置不变，仅将凸透镜更换成另一个焦距相同、尺寸更大的凸透镜，此时光屏上像的大小与原来的像对比应 （选填“变大”“变小”或“不变”）。
四、实验探究题：本大题共8小题，共26分。
17.（1）如图1所示，弹簧测力计的示数为______N；
（2）如图2所示，将一个条形磁铁放在通电螺线管的右边，两者相互吸引，由此可知电流是从______（填“A”或“B”）端流入螺线管的。
18.（1）小一在小瓶里装满带颜色的水，在橡皮塞上插进一根细玻璃管，使橡皮塞塞住瓶口，这就做了一个简易温度计，如图甲所示。小一将简易温度计分别放入温度不同的水中，观察到细管中液面的位置如图乙、丙所示，则图______所反映的是放入温度较高的水中的情况。
（2）将小瓶内的水倒出少许，小一从细玻璃管上方向瓶内吹入少量气体，使水沿玻璃管上升到瓶口以上，如图丁所示。将该小瓶放到电梯中，从20层楼下降到1层楼，玻璃细管中的液面会______。（选填“上升”或“下降”）
（3）如图戊，小一在玻璃细管上端沿水平方形吹气，玻璃细管中的液面会______。（选填“上升”或“下降”）
19.小梅在“探究杠杆平衡条件”的实验中，进行了如下操作：
（1）将杠杆悬挂在支点O上，如图甲所示，要使杠杆在水平位置平衡，需将杠杆左端的平衡螺母向______调节。（选填“左”或“右”）
（2）调节平衡后，在杠杆左侧A点挂3个钩码，如图乙所示，为使杠杆在水平位置重新平衡，可以在B点挂______个钩码，也可以使用弹簧测力计在______（选填“B”或“C”）点向上拉杠杆。
20.某学习小组探究影响滑动摩擦力大小的因素，实验过程如图所示，桌面上铺有两张材料相同、目数不同的砂纸，用砂纸目数表示接触面的粗糙程度，目数越小越粗糙。（忽略滑轮与轴间的摩擦）

（1）实验中，应沿竖直方向向上拉弹簧测力计，使木块向右做______运动；木块受到的滑动摩擦力方向是水平向______（选填“左”或“右”）。
（2）由甲、乙两次实验数据和现象，可得到的结论是______。
21.小一探究感应电流的产生条件，实验装置如甲所示。
（1）实验中AB棒的材质可能是______。（选填“铝”或“塑料”）
（2）甲图中，闭合开关，使AB棒从图示位置竖直向上运动，灵敏电流计指针______（选填“会”或“不会”）发生偏转。
（3）乙图中，闭合开关后AB棒发生摆动，说明在导线夹a、b间接入的电路元件是______，此现象在生活中应用是______。（选填“动圈式话筒”或“动圈式扬声器”）
22.小华在“探究电流与电阻的关系”时，实验室提供的器材有：电压恒为6V的电源一个，定值电阻6个（阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω、30Ω），规格为“50Ω，1A”的滑动变阻器一个，电流表、电压表、开关各一个，导线若干。
（1）小华设计并连接了如图所示的实验电路，想用电压表的3V量程测量定值电阻R两端的电压，请你用笔画线代替导线，帮助他把电压表正确连接在电路中（导线不能交叉）；
（2）请你帮小华把实验步骤补充完整：
①将5Ω的电阻接在a、b间，闭合开关，移动滑动变阻器的滑片，使电压表示数为U0，读出电流表的示数I，并把相关数据记录在表格中；
②断开开关，把其它五个电阻依次替换a、b间的电阻，闭合开关，______，分别读出电流表的示数I，并把相关数据记录在表格中；
（3）请你帮小华设计出实验数据记录表格；
（4）小华进行实验时，把U0定为2V，然后从小到大更换电阻，当他用30Ω的电阻替换25Ω的电阻后，发现电压表示数始终不能调为U0。为继续完成此次探究，其他同学帮他一起设计了如下方案，下列方案可行的一项是______；
A.将原滑动变阻器更换为“60Ω，1A”的滑动变阻器，其余不变
B.将电压为6V的电源更换为电压为10V的电源，其余不变
23.小一连接了如图所示的电路，两个完全相同的烧瓶内分别装有初温t0相同，质量不同的煤油，m甲＞m乙，以及阻值不等的定值电热丝R1和R2。闭合开关，通电一段时间后，煤油并未沸腾，观察到甲烧瓶内温度计示数和乙烧瓶内温度计示数相等均为t,忽略热传递过程中能量的损耗。
（1）通过实验现象可以判断出甲烧瓶中煤油吸收的热量多，依据是______。（已知煤油的比热容c煤油）
（2）根据上述信息，得到电热丝阻值R1______R2。（选填“大于”或“小于”）
（3）小一将甲、乙烧瓶内分别装入初温和质量相同的水和煤油来探究水和煤油吸收热量相同时，液体温度变化的情况。
①为了完成实验，两个烧瓶内应放入阻值______（选填“相同”或“不同”）的电热丝；
②小一将实验数据记录到表格中时，忘记记录液体的种类。
分析数据，可知______（选填“①”或“②”）液体更适合做汽车发动机的冷却液。
24.小一连接电路如图所示，R1和R2是定值电阻，电源电压保持不变。他先将滑动变阻器的滑片P移到a端，闭合开关S读出两个电压表的示数分别为U1和U2；他又将滑动变阻器的滑片P移到b端，闭合开关S读出两个电压表的示数为U3和U4。小一发现电压表V1示数的变化量ΔU1大于电压表V2示数的变化量ΔU2，请你分析并判断R1和R2的大小关系。（可以画等效电路图进行辅助说明）
五、计算题：本大题共2小题，共8分。
25.图甲所示的是某款家用电热器的简化电路，R1、R2为阻值一定的电热丝，S是手动开关，S1是自动控制开关。该电热器的额定电压是220V，在它正常工作一段时间内，它的电功率随时间变化的图像如图乙所示。
​
（1）请画出该电热器在低温挡和高温挡的等效电路图；
（2）求电阻R1的阻值；
（3）求电热器处于高温挡时，工作20min产生的热量为多少焦耳。
26.如图所示，重600N的工人通过滑轮组用竖直向下的拉力匀速提升货物，如表所示是他某次工作的相关数据。若三个滑轮重均相等，不计滑轮组的绳重和摩擦，求：
（1）工人做功的功率；
（2）滑轮组的机械效率；
（3）滑轮组对悬挂点A的拉力；
（4）若货物离开水平地面之前，工人用100N的力竖直向下拉绳端，则地面对货物的支持力为多大。
六、综合题：本大题共1小题，共4分。
27.请阅读《光伏发电》并回答问题。
光伏发电光伏发电是利用半导体界面的光生伏特效应，将光能转化为电能的一种技术，通常其工作系统主要由太阳能电池、控制器和蓄电池等部分组成。简化电路如图所示，控制器可以发射控制信号，当太阳光照射太阳能电池发电时，控制信号将开关S1闭合、S2断开，太阳能电池向蓄电池充电；当控制信号将开关S1断开、S2闭合时，蓄电池向外供电。
太阳能电池吸收光能，使其两端出现异种电荷的积累，太阳能电池的两端产生电压，将光能转化成电能，这就是“光生伏特效应”。光-电转化效率是太阳能电池的一个关键参数指标，所谓“光-电转化效率”简单的理解就是指太阳能电池将照射到它表面的光能转化成电能的效率，可以用太阳能电池产生的电能除以太阳能电池接收到的太阳能来计算。根据所用材料的不同，太阳能电池可分为硅太阳能电池、化合物太阳能电池等。其中单晶硅太阳能电池转化效率较高，在实际中投入使用时的效率可达到15%。
太阳能是可再生能源，比石油、煤炭等不可再生的矿物能源的利用更加有利于环境保护。应用太阳能光伏发电技术不仅缓解了能源短缺的现状，针对偏远地区存在的电能供应不足问题，太阳能光伏发电技术更是发挥了自身的优势，给人们的生活带来了全新的改变。国家能源局于2013年11月18日发布《分布式光伏发电项目管理暂行办法》，鼓励各类企业或个人等作为项目单位，投资建设分布式光伏发电项目。自2015年以来，我国光伏发电累计装机容量不断增长，到2020年装机容量已达到2.53×108kW。未来太阳能光伏发电技术将会持续突破、拥有广阔的发展前景。
请根据上述材料，回答下列问题：
（1）太阳能属于______（选填“可再生”或“不可再生”）能源。光生伏特效应是指将光能转化为______能的过程。
（2）如果在太阳照射条件较好的天气里，用E1表示一段时间内太阳能电池产生的电能，用E2表示在这段时间内太阳能电池接收到的太阳能，则太阳能电池的光-电转化效率的表达式为：k=______。
（3）如果以2020年我国光伏发电累计装机容量来计算，每天正常发电6h（小时），则每天可发电______度（kW•h）。
1.【答案】D
2.【答案】C
3.【答案】C
4.【答案】C
5.【答案】A
6.【答案】D
7.【答案】A
8.【答案】D
9.【答案】C
10.【答案】D
11.【答案】C
12.【答案】C
13.【答案】BC
14.【答案】AC
15.【答案】BCD
16.【答案】照相机
不变

17.【答案】3； A
18.【答案】乙； 下降； 上升
19.【答案】左 2 C
20.【答案】匀速直线 左 在接触面的粗糙程度相同，压力越大，滑动摩擦力越大
21.【答案】铝；
会；
电源；动圈式扬声器
22.【答案】 移动滑动变阻器的滑片使得电压表的示数始终为U0
A
23.【答案】在同种物质、初末温相同、m甲＞m乙的情况下，根据Q=cmΔt，可以判断出甲烧瓶中煤油吸收的热量多；
大于；
相同；②
24.【答案】R2＞R1（分析过程见解析）
25.【答案】解：（1）由图甲知，两开关都闭合时，R1、R2并联，电路的总电阻较小，电源电压一定，由P=知，此时电路的总功率较大，为高温挡，等效电路如图所示：
；
当只闭合开关S时，只有R2接入电路中，电路的电阻较大，电源电压一定，由P=知，此时电路的总功率较小，为低温挡，等效电路如图所示：
；
（2）由图乙知，低温挡功率P低温=P2=100W，
高温挡功率P高温=P1+P2=1100W，
所以P1=P高温-P2=1100W-100W=1000W，
由P=可得：
R1===48.4Ω；
（3）由图乙知，高温挡功率为1100W，20min产生的热量：
Q=W=P高温t=1100W×20×60s=1.32×106J。
答：（1）见上图；
（2）电阻R1的阻值为48.4Ω；
（3）电热器处于高温挡时，工作20min产生的热量为1.32×106J。
26.【答案】工人做功的功率为72W；
滑轮组的机械效率为90%；
滑轮组对悬挂点A的拉力为920N；
若货物离开水平地面之前，工人用100N的力竖直向下拉绳端，则地面对货物的支持力为多大为300N
27.【答案】可再生 电 1.518×109 F/N
2.0
3.0
4.0
5.0
6.0
7.0
R0/Ω
45
28
15
9
5
2
实验
接触面材料
粗糙程度/目
压力/N
拉力/N
滑动摩擦力/N
甲
木块和砂纸1
1000
5.4
4.2
4.2
乙
木块和砂纸1
1000
9.4
7.2
7.2
丙
木块和砂纸2
2000
5.4
3.8
3.8
液体
质量/g
初温/℃
加热时间/min
末温/℃
①
150
20
10
50
②
150
20
10
35
货物所受重力G/N
货物被提升高度h/m
绳端所受拉力F/N
所用时间t/s
540
3
200
25
实验次数
1
2
3
4
5
6
电阻R/Ω
电流I/A
