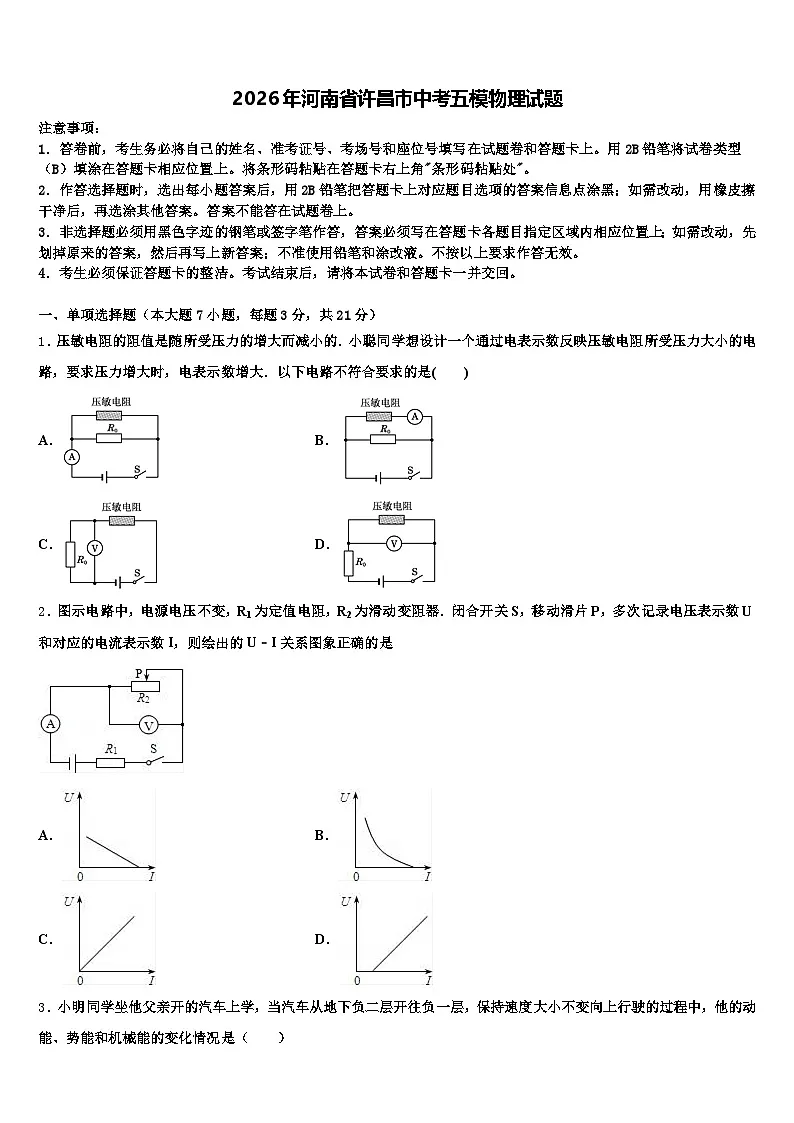

2026年河南省许昌市中考五模物理试题（含答案解析）

这是一份2026年河南省许昌市中考五模物理试题（含答案解析），共20页。试卷主要包含了考生必须保证答题卡的整洁，下列现象属于光的反射的是等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．压敏电阻的阻值是随所受压力的增大而减小的．小聪同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时，电表示数增大．以下电路不符合要求的是( )
A．B．
C．D．
2．图示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器．闭合开关S，移动滑片P，多次记录电压表示数U和对应的电流表示数I，则绘出的U﹣I关系图象正确的是
A．B．
C．D．
3．小明同学坐他父亲开的汽车上学，当汽车从地下负二层开往负一层，保持速度大小不变向上行驶的过程中，他的动能、势能和机械能的变化情况是（ ）
A．动能不变，势能减小，机械能减小
B．动能不变，势能不变，机械能不变
C．动能增大，势能增大，机械能增大
D．动能不变，势能增大，机械能增大
4． “安全用电，珍惜生命”是每个公民应有的意识．下列关于家庭电路说法正确的是
A．家电路起火时，应先用水扑灭，然后再断开电路
B．空气开关跳闸，一定是家庭电路出现短路导致的
C．当有人触电时，漏电保护器会迅速切断电路
D．家中多个大功率用电器，应接在同一插线板上使用
5．2018年5月14日，一架重庆飞往拉萨的航班，正在9800米高空以810km/h的速度飞行。突然驾驶舱右座前挡风玻璃破裂脱落（如图），当时正坐在该窗口旁的副驾驶员整个上半身被“吸”出舱外，曾为空军驾驶员的机长刘某沉着处置安全着陆，创造了又一航空奇迹。导致副驾驶员整个上半身被“吸”出舱外这一现象发生的原因是
A．副驾驶受到的重力突然减小
B．舱内气压变大，舱外气压变小
C．舱内温度降低，压强突然增大
D．舱内空气流速小压强大，舱外空气流速大压强小
6．甲物体静止在水平地面上时，对地面的压强为6×105Pa．现将甲物体用细绳挂在轻质杠杆的A端，杠杆的B端悬挂乙物体，如图所示，当杠杆在水平位置平衡时，甲物体对地面的压强为2×105Pa，已知：乙物体的质量为2kg，AO：AB=1：4，g取10N/kg．要使甲物体恰好被细绳拉离地面，则下列判断中正确的是
A．甲物体的底面积应小于2
B．甲物体对地面的压力只需减少10N
C．杠杆B端所挂物体的质量至少增加2kg
D．可以移动支点O的位置，使OA：OB=2：9
7．下列现象属于光的反射的是（ ）
A．雨后的彩虹
B．树荫下的光斑
C．池水看起来“浅”
D．树在水中的倒影
二、填空题（本大题7小题，共21分）
8．某导体两端的电压为6伏时，通过它的电流为0.3安，则10秒钟通过该导体横截面的电荷量为_____库，导体的电阻为_____欧。若导体两端的电压改为8伏时，导体的电阻_____（选填“变大”、“变小”或“不变”）。
9．10秒内通过某导体横截面的电荷量为3库，通过它的电流为______安，若该导体两端电压为3伏，其电阻为_________欧，这段时间内，电流做功为______焦．
10．张红同学在学习了压强的知识后，取两张白纸，让其平行地自然下垂，如图所示。她向两纸中间用力吹气，观察到的现象是______。由此说明流体流动时，流速大的地方压强______填“大”、“小”或“不变”。
11．带滴墨水装置的小车每隔相等时间滴一滴墨水，把小车放在铺有纸带的水平面上做直线运动，会在纸带上留下一系列墨水“滴痕”．小车先后两次向左做直线运动，得到两条带有“滴痕”的纸带，各截取一段如图．
（1）小车每隔相等时间滴一滴墨水，表明纸带上任意相邻两个“滴痕”的时间间隔_____．
（2）纸带甲的“滴痕”表明，小车在这段时间做_____运动，此时小车在水平方向受_____（填“平衡力”或“非平衡力”）．
（3）纸带乙的“滴痕”表明，小车这段时间的速度逐渐_____（填“减小”或“增大”）．
12．静电喷涂利用了静电现象，其喷涂原理如图所示，被喷涂的工件带正电。工作时，静电喷涂的喷枪接高压电源，雾化后的涂料微粒通过枪口时由于_____电子（选填“失去”或“得到”）而带_____电，又由于_____而均匀散开。图中带电微粒移动过程中形成的电流方向是_____（选填“向左”或“向右”）。喷枪外壳应采用_____（选填“导体”或“绝缘体”）材料制成。在喷涂过程中，涂料微粒有可能碰到周围物体，为了安全，需将周围物体的金属外壳接_____。
13．如图所示是一款自动清洁地面机器人，它工作时内部的电动机带动风扇转动，把尘盒内的空气排除，利用________将垃圾吸入尘盒内．已知机器人的质量是2kg，滚轮与地面的总接触面积为10cm2，静止在水平地面时它对地面的压强为___________ Pa．
14．小明同学用矿泉水瓶做了以下的实验：①在矿泉水瓶内装半瓶沙子，用力快速晃动瓶子约五分钟后，沙子变热，这是通过________的方式使沙子内能增加的；②在瓶中装满水，盖紧瓶盖，将瓶子底部钻个小孔，水不会从小孔中流出，是因为________的作用；③将装有水的瓶子扔出去，瓶子脱手后因________可以继续在空中飞行一段距离．
三、作图题（共7分）
15．如图所示，开关闭合后，小磁针在条形磁体和通电螺线管的共同作用下，在图中位置处于静止状态，请你根据条形磁铁的极性标出小磁针的南、北极以及电源的正、负极。
（________）
16．图甲是一个带开关和指示灯的三孔插座．小明发现当开关断开时指示灯不发光，插孔也不能提供工作电压；当开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压．请在图乙中画出插座中的开关、指示灯（连限流电阻）和插孔的连接方式，并把插座与电源线接通．
17．
四、实验题（本大题共5小题，共20分）
18．小宇用如图所示的装置探究“动能的大小与什么因素有关？”的实验步骤如下：
将质量为m的小球从光滑斜面上的A处静止释放，滚下后与放在水平面上的木块相碰，木块在水平面上移动一段距离后静止，如图甲所示；将质量为m的小球从光滑斜面上的B处静止释放，滚下后与放在水平面上的木块相碰，木块在水平面上移动一段距离后静止，如图乙所示；将质量为2m的小球从光滑斜面上的B处静止释放，滚下后与放在水平面上的木块相碰，木块在水平面上移动一段距离后静止，如图丙所示。
根据上述三次实验，回答下列问题：
①实验中小球动能的大小是通过观察比较_____反映出来的，这里用到了物理学研究问题的一种_____方法（选填“直接测量”、“放大”或“转换”）；
②为了探究动能的大小与物体运动速度的关系，应选用_____两个图来分析，并由此得出的实验结论是_____；
③分析乙、丙两图，得到的实验结论是_____；其中小球在光滑斜面上从B处滚到底端的过程中，小球的_____能转化为动能。
19．阅读下面的短文，回答问题．
热电偶把两种不同材料的导线（如铁线和铜线）组成如题图所示的闭合回路，当AB 两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应，这种电路叫热电偶实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟接氛力和B 间的温度差的大小有关，温度差越大，回路电流越大．
请回答下列问题：
如题图所示．① 其它条件不变，只将铁丝换成铜丝，电路电流_______．② 其它条件不变，只将A 处杯中的冰水混合物换为沸水，电路电流______．③ 其它条件不变，移去酒精灯，将B 放人另一杯冰水混合物中，稳定后，电路电流_____（各空格均选填“变大”、“变小”、“不变”、“变为零”)这样的热电偶实际上是一个电源，它的电能是由_______能转化而来．热电偶电路可以把温度信号换成________信号，利用这种性质可以把热电偶做成__________（写出一种应用）．
20．小明用表面粗糙程度均相同的木块、弹簧测力计、钩码等器材做探究“滑动摩擦力大小和哪些因素有关”的实验．
（1）小明刚开始拉木块时，他的水平拉力逐渐增大，但木块仍静止，此过程中木块所受的摩擦力_____（选填“变大”“变小”或“不变”）．
（2）小明进行甲、乙两次实验所验证的猜想是滑动摩擦力大小与_____有关；通过甲、丙两次实验得出的结论是：_____．
（3）完成上述实验后，小明将一张白纸贴在磁性黑板的表面，如图丁所示，将三个表面粗糙程度相同但重力不同的物体a、b、c（Ga＜Gb＜Gc）竖直悬挂在弹簧测力计下，并使三个物体对白纸的压力相同，当从静止开始竖直向下拉动白纸时，三个弹簧测力计的示数变化量分别为Fa、Fb、Fc，则_____
A．Fa＝Fb＝Fc
B．Fa＜Fb＜Fc
C．Fa＞Fb＞Fc
D．Fa＝Fb＜Fc
21．为了比较水和食用油的吸热能力，小明用两个相同的装置做了如上图甲所示的实验．
①在两个相同的烧杯中应加入初温相同、__________相同的水和煤油．实验中选用相同电加热器的目的是：使水和煤油在相同时间内________________________．
②水和煤油温度随时间变化如上图乙所示，根据图甲可判断出b物质是________．根据图乙可判断出a吸热能力较_______（选填“强”或“弱”）．如上图丙所示，小明比较水和食用油的吸热能力后，为比较酒精和碎纸片的热值，用两同规格的烧杯装相等质量的水，取质量_________（选填“相等”或“不相等”）的酒精和碎纸片，分别放入两个燃烧皿中，点燃分别给烧杯加热，直到酒精和碎纸片完全燃烧完，通过比较________（选填“加热时间”或“液体升高的温度”）来确定酒精和碎纸片热值的大小．
22．如图所示，甲图是探究“阻力对物体运动的影响”的实验装置，实验中让同一小车从斜面上相同的高度由静止滑下，在粗糙程度不同的水平面上运动。乙图是探究“物体的动能跟哪些因素有关”的实验装置，实验中让同一钢球从斜面上由静止滚下，碰到同一木块上，得到的实验数据见下表。
（1）进行甲实验时，每一次都让同一小车从斜面上相同的高度自由滑下，其目的是使小车到达水平面时运动的_____相同；通过观察小车在粗糙程度不同的水平面上运动的_____来判断阻力对小车运动的影响，从而可以推理：如果运动的物体不受力，它将_____。进行乙实验时，通过观察_____来判断钢球动能的大小，这种物理实验方法叫做转换法。分析表中的实验数据，可得出的结论是_____。
五、计算题（本大题共2小题，共13分）
23．如题图所示的电路，电源电压为6V且保持不变，滑动变阻器R 标有“50Ω 2A ”字样．
将滑片P移到最右端，闭合S1，断开S2，求电流表的示数I1.保持滑片P在最右端，闭合S1、S2，电流表示数I=5 I1，求R2的阻值．将滑片P移至某一位置，闭合S1、S2，电流表示数为0.68A，求此时滑动变阻器接入电路的阻值．
24．如图所示，薄壁圆柱形甲和均匀圆柱体乙置于水平地面上。甲足够高、底面积为3S，其内盛有体积为3×10﹣3米的水；乙的底面积为S，所受重力为G。
①求甲中水的质量。
②求乙对水平地面的压强P乙。
③现沿水平方向在圆柱体乙上截去一定的厚度，并将截去部分放入甲的水中，乙剩余部分的高度与容器A中水的深度之比为h乙'：h水'为3：2，且乙剩余部分对水平地面的压力等于水对甲底部的压力，求乙的密度ρ乙。
六、综合能力题（本大题共3小题，共18分）
25．如图是某同学制作的简易温控装置，变阻器R的最大电阻为200Ω，Rt是热敏电阻，其阻值与温度t的关系如下表所示．当电磁继电器（电阻不计）的电流超过18mA时，衔铁被吸合，加热器停止加热，实现温控．加热器的功率是1000W，所用电源为家用交流电．
（1）电磁继电器是利用_____（选填“电生磁”或“磁生电”）来工作的．Rt的阻值随着温度的降低逐渐_____．闭合开关S后发现电路有断路的地方．该同学将一个电压表接到ab两点时指针不偏转，接到ac两点时指针偏转，断路处在_____之间（选填“ab“或“bc“）．为使该装置能对30℃～70℃之间任意温度进行控制，电源E用_____节干电池．若在50℃时衔铁被吸合，应将滑动变阻器R的阻值调到_____Ω．将调节好的装置（50℃衔铁被吸合）放在容积为100m3的密闭保温容器中，已知空气的比热容为1000J（/kg•℃），密度为1.3kg/m3，则容器中的空气从30℃加热到空气达到的最高温度至少需要_____s．
26．小明学习了密度知识后，想利用天平和量筒测量家中一祖传金属块的密度．但苦于家中没有天平和量筒，于是他做了如下实验：先用电子称测出一个空玻璃瓶的质量为225 g；再装满水，测得总质量为690 g．将水倒出，烘干玻璃瓶，将金属块缓慢放入玻璃瓶中，测得玻璃瓶和金属块总质量为2325g，然后再向玻璃瓶中加水至满，测出三者总质量为2590 g．
（1）金属块的质量；玻璃瓶的容积；查表，金属块最有可能是何种材质？
27．鸟撞飞机事件时有发生,是不是它们“瞎”了?研究发现雨燕等鸟类具有边飞边睡的能力,甚至还能长时间张开一只眼睛来观察飞行路径,避免与其它鸟类或物体碰撞.研究还发现,某种鸟类只有距离运动的物体30m内才逃离.由于飞机速度很快,所以它们就没有足够的时间来逃离,而引起撞机事件.综合上述信息,回答下列问题:：数据显示,一只0.5kg的鸟正面撞在迎面飞来的速度为720m/s的飞机上,就会产生1600N撞击力,对飞机造成损伤.假如撞击面积为0.01m²,则该撞击产生的压强是_____Pa如表是三种材料的相关参数,从飞机承受鸟类撞击能力和飞机自身重量考虑,最适宜用来制造飞机的材料是_____．
（3）如图，一架飞机以720km/h的速度向正前方O点的鸟迎头飞去，则飞机的头A点到达O点位置所需的时间是_____s，这也就是飞机留给该鸟逃离O点的时间．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
A．由电路图可知，压敏电阻与定值电阻R0并联，电流表测干路电流．当压力增大时，压敏电阻阻值减小，并联电路总电阻减小，根据可知，电源电压一定，干路电流增大，电流表示数增大，故A符合要求．
B．压敏电阻与定值电阻R0并联，电流表测通过压敏电阻的电流．当压力增大时，压敏电阻阻值减小，根据可知，电流变大，即电流表示数增大，故B符合要求．
C．压敏电阻与定值电阻R0串联，电压表测R0两端的电压．当压力增大时，压敏电阻阻值减小，根据串联分压原理，压敏电阻两端电压减小，所以定值电阻两端的电压增大，电压表示数增大，故C符合要求．
D．压敏电阻与定值电阻R0串联，电压表测压敏电阻两端的电压．当压力增大时，压敏电阻阻值减小，根据串联分压原理，压敏电阻两端电压减小，电压表示数减小，故D不符合要求．
认清电路连接方式以及电表的作用是解答的关键．
2、A
【解析】
由图知，变阻器与R1串联，电压表测量变阻器两端的电压，电流表测量电路中的电流；
设定值电阻的阻值为R，电源电压为U总，变阻器两端的电压为U，则U=U总IR，R为定值，当I为零时，U=U总，且电流越大，变阻器两端的电压越小；而U与I的关系是一次函数，一次函数图象为直线，所以B不正确、只有A图象反应上述关系．
故选A．
3、D
【解析】
当汽车从地下负二层开往负一层，保持速度大小不变向上行驶的过程中，小明的质量不变、速度不变，高度增加，故他的动能不变，重力势能增大，而机械能等于动能与势能之和，所以机械能增大．故D正确，ABC错误．
4、C
【解析】
A. 家庭电路起火时，应先断开电路用水扑灭，然后再用水扑灭，防止触电．故A错误；B.空气开关“跳闸”有可能发生了短路，还有可能是电路中用电器总功率过大造成的．故B错误； C. 漏电保护器通过检测电路中地线和火线中电流大小差异来控制开关，当火线有漏电时（单线触电）通过进户火线的电流大,而通过进户地线的电流小,引起绕在漏电保护器铁芯上磁通变化,而自动关掉开关，切断电路．故C正确；D. 家中多个大功率用电器不可以在同一插线板上使用，否则会使电路中电流的过大而引起火灾．故D错误．故选C.
点睛：1.水是导体，电路起火时不能用水灭火，否则会发生触电事故；2. 电路中用电器总功率过大或发生短路都会引起空气开关“跳闸”；3. 当有人触电时，漏电保护器会迅速切断电；4. 家中多个大功率用电器不能在同一插线板上使用，否则容易引起火灾．
5、D
【解析】
正在高空中飞行的飞机，挡风玻璃突然爆裂，舱内空气流速小压强大，舱外空气流速大压强小，故形成向外的压强差，因此副驾驶整个上半身被“吸”出舱外，故D正确，ABC错误。
6、D
【解析】
乙物体的重力G乙=m乙g=2kg×10N/kg=20N；根据杠杆平衡条件FAlOA=G乙lOB，细绳对A端的拉力：FA==20N×=60N，绳子拉力处处相等，细绳对甲的拉力也为60N，甲对地面的压力△F减少了60N，△F=F1-F2=p1S-p2S，数据代入：60N=6×105PaS-2×105PaS，解得：S=1.5×10-4m2，则甲的重力G甲=F1=p1S=6×105Pa×1.5×10-4m2=90N；甲物体恰好被细绳拉离地面时，甲对地面的压力为0，A端受到的拉力等于甲的重力：
A、增大或减小受力面积只能改变压强，不能改变物体甲对地面的压力，故A不符合题意；
B、甲对地面的压力为F甲=G甲-△F=90N-60N=30N，甲物体恰好被细绳拉离地面，压力还要减小30N，故B不符合题意；
C、根据杠杆平衡条件：G甲lOA=，==90N×=30N，杠杆B端所挂物体的质量至少增加△m===1kg，故C不符合题意；
D、根据杠杆平衡条件：G甲=G乙，则,D符合题意．
7、D
【解析】
分析：要解决此题，需要掌握：
①光的反射现象，知道平面镜成像是由于光的反射形成的．
②光的折射现象，知道水底看起来比实际的要浅、斜插入水中的筷子向上折、海市蜃楼、凸透镜成像都是光的折射．
③光沿直线传播现象，知道影子的形成、日月食的形成、小孔成像都是光沿直线传播形成的．
④了解光的色散，是由光的折射形成的，由于不同色光折射程度不同，所以把白光折射分成各种色光．彩虹就属于色散现象．
解答：A、雨后天空出现的彩虹，属于光的色散现象，是由光的折射形成的；故A不符合题意．
B. 树荫下的光斑是由于光沿直线传播而形成的；故B不符合题意．
C、池水变浅，是由于从池底反射出的光由水中射入空气中时，发生折射，折射角大于入射角而造成的；故C不符合题意．
D. 树在水中的倒影属于平面镜成像现象，是由光的反射形成的；故D符合题意．
故选D
【点睛】此题主要考查了光的反射、光的折射、光的直线传播现象，平时要注意各个现象的形成原因，同时还考查了光的色散，知道色散是由光的折射形成的．
二、填空题（本大题7小题，共21分）
8、3 20 不变
【解析】
由I=可得，通过该导体横截面的电荷量：Q=It=0.3A×10s=3C，
由I=可得，导体的电阻：R===20Ω，因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以当导体两端的电压为8伏时，该导体的电阻仍为20Ω不变。
9、0.3 10 9
【解析】
通过它的电流：
；
其电阻：
；
电流做功：
。
10、两纸向中间靠拢 小
【解析】
她向两纸中间用力吹气，可以看到两张纸向中间靠拢，说明两张纸中间的压强小于外侧的压强，而中间的气体流速大于外侧气体的流速，可以得到流体流动时，流速大的地方压强小。
11、相同 平衡力 减小
【解析】
(1)因为小车每隔相等时间滴一滴墨水，所以相邻两个“滴痕”的时间间隔是相同的；
(2)纸带甲每相邻的两个“滴痕”的距离和时间都是相等的，根据V=可知，小车的速度是相等的，做的是匀速运动，由滴痕的路径可知，小车做的是直线运动，所以说小车做的是匀速直线运动；匀速直线运动是一种平衡状态，平衡状态时受到的就是平衡力，故此时小车在水平方向受平衡；
(3)纸带乙每相邻两个“滴痕”之间的距离是逐渐变小的，说明小车做的是减速运动，即小车这段时间的速度逐渐减小；
12、得到 负 同种电荷互相排斥 向右 绝缘体 大地
【解析】
由题意知，被喷涂的工件带正电，所以雾化后的涂料微粒应该带负电，这样根据异种电荷相互吸引才能使涂料吸附在工件上，因此可判断雾化后的涂料微粒通过枪口时由于得到电子而带负电，又由于各涂料微粒带同种电荷相互排斥而均匀散开；由于规定正电荷定向移动的方向为电流的方向，因此图中带负电微粒移动的过程中形成的电流方向与其运动方向相反，则电流方向是向右的；为了防止喷枪外壳带电，喷枪外壳应采用绝缘体材料制成，在喷涂过程中，涂料微粒有可能碰到周围物体，为了安全，需将周围物体的金属外壳与大地连接，以保证人的安全。
13、 大气压 2×104
【解析】试题分析：清洁地面机器人，它工作时内部的电动机带动风扇转动，把尘盒内的空气排除，利用大气压的作用将垃圾吸入尘盒内；机器人对水平地面的压力：F=G=mg=2kg×10N/kg=20N，机器人对地面的压强：p=F/S=20N/10×10−4m2=2×104Pa。
考点：压强的大小及其计算；大气压的综合应用
14、做功 大气压 惯性
【解析】
在矿泉水瓶内装半瓶沙子，用力快速晃动的过程中克服摩擦做功，沙子变热，故这是通过做功的方式使沙子内能增加的。在瓶中装满水，盖紧瓶盖，瓶子底部钻个小孔，由于大气压的作用，水不会从小孔中流出。装有水的瓶子可以扔出去，扔的过程中，瓶子原来是运动的，当瓶子离开手后，由于惯性仍能继续运动，故可以飞行一段距离。
三、作图题（共7分）
15、
【解析】
小磁针在该点静止说明两磁铁间的磁场一定是由条形磁铁指向电磁铁，即电磁铁的左侧应为N，小磁针S应向右；由右手螺旋定则可知，通电螺线管的的左端是N极，右端是S极，所以电源左端是负右端是正。
16、．
【解析】
插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；但指示灯损坏时，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全，如图所示：
17、见解析
【解析】
过物体A的重心，沿竖直向下的方向画一条有向线段，标明重力G的大小为15N，如图所示：
【点睛】力的示意图是用一个带箭头的线段把力的大小、方向、作用点三个要素表示出来，线段的长短表示力的大小，箭头表示力的方向，线段起点或终点表示力的作用点．
四、实验题（本大题共5小题，共20分）
18、木块在水平面上移动的距离 转换 甲乙 物体的质量一定时，速度越大，动能越大 物体的速度一定时，质量越大，动能越大 重力势
【解析】
①小球动能大小不能直接测量，而是通过小球推动木块在水平面上移动的距离来反映的，采用了转换法。
②甲乙两图中两球的质量相同，但高度不同，这样小球到达底端时的速度不同，高度越高，小球到达水平面时的速度越大，所以可以探究动能大小与速度的关系；
速度越大的小球，撞击木块时，木块移动的距离越远，说明小球的动能越大，由此可以得出的结论是：物体的质量一定时，速度越大，动能越大。
③乙丙图中两球的质量不同，高度相同，小球到达底端时的速度相同，所以可以探究动能大小与质量的关系；质量大的小球撞击木块时，木块移动的距离远，说明小球的动能越大；由此可以得出的结论是：在速度一定时，物体的质量越大，动能越大；
小球在光滑斜面上从B处滚到底端的过程中，高度减小，重力势能减小，速度变快，动能增加，重力势能转化为动能。
19、变为零 变小 变为零 内能 电信号 温度计
【解析】
由题意知，电路中产生回路的条件：相互连接的金属丝的材料不同；跟相互连接的两个节点间的温度差有关．且电流的大小与材料的种类和温度差的大小有关．
（1）①只将铁丝换成铜丝，这样相互连接的材料相同，电路中不会有电流；
②其它条件不变，只将A 处杯中的冰水混合物换为沸水，则AB两处的温度差减小，电流变小；
③其它条件不变，移去酒精灯，将B放人另一杯冰水混合物中，则AB两端没有温度差，电流变为零；
（2）由上知，内能与温度有关，在此电路中，内能转化为电能；
（3）热电偶将热的差别转化成了电，即将热信号转化为电信号，可以根据电流的大小判断温度的差别，即可以制成温度计．
20、变大 压力大小 压力相同时，接触面越粗糙，滑动摩擦力越大 A
【解析】
（1）虽然水平拉力逐渐增大，但是木块始终处于静止状态，所以在水平方向受到的拉力与摩擦力相互平衡，大小相等；由于拉力在增大，所以摩擦力也在增大；
（2）比较甲、乙两次实验知道，接触面的粗糙程度相同，乙中压力大，测力计示数大，即摩擦力大，所以，可以验证滑动摩擦力的大小可能与压力大小有关；
比较甲、丙两次实验知道，压力大小相向，丙中接触面粗糙，测力计示大，即摩擦力大，结论为：在压力相同时，接触面越粗糙，滑动摩擦力越大；
（3）当从静止开始竖直向下拉动白纸时，白纸在竖直方向上受到竖直向下的重力、竖直向上的摩擦力的作用，由于重力和摩擦力是一对平衡力，所以拉动白纸的力是相同的，即三个物体对白纸的摩擦力相同，所以，三个弹簧测力计的示数变化量也相同．
21、质量 吸收相等的热量 食用油 强 相等 液体升高温度
【解析】
（1）①为了比较两种物质的吸热能力，在两个相同的烧杯中应加入初温相同、质量相同的水和煤油．实验中选用相同电加热器的目的是：使水和煤油在相同时间内吸收相等的热量．
②甲图中，两种液体质量相同，b液体体积较大，由可知，b液体密度小，所以b物质是煤油．由乙图可知：在质量和升高温度相同时，由知，a物质比热容较大，吸热能力较强．
（2）为比较酒精和碎纸片的热值，用两同规格的烧杯装相等质量的水，取质量相等的酒精和碎纸片，分别放入两个燃烧皿中，点燃分别给烧杯加热，直到酒精和碎纸片完全燃烧完，因燃料的热值不能直接测量，但燃料燃烧放出的热量可以被水吸收，从而使水温发生变化，所以可以通过水升高的温度来确定酒精和碎纸片热值的大小．
22、速度 距离 保持匀速直线运动状态 木块被推动的距离 质量相同的物体，运动的速度越大，它的动能越大
【解析】
根据题中“甲图是探究“阻力对物体运动的影响”的实验装置，……乙图是探究“物体的动能跟哪些因素有关”的实验装置”可知，本题考查两个实验的探究。两个实验从器材、现象上有一定的相似之处，但实验的目的、研究的方法却也有着本质的不同。根据实验目的，结合实验方法进行分析解答。
【详解】
（1）让小车从斜面的相同高度滑下，其目的是使小车到达水平面时运动的速度相同；通过观察小车在粗糙程度不同的水平面上运动的距离，进而判断小车所受阻力的大小，可以推理出的结论是：如果运动的物体不受力，它将做匀速直线运动；
（2）乙实验中，钢球质量不变，目的是探究钢球动能大小与速度的关系；实验中通过观察木块被推动的距离来判断钢球动能的大小，这是转换法的运用。分析表中的实验数据，可得出的结论是质量相同的物体，运动的速度越大，它的动能越大。
五、计算题（本大题共2小题，共13分）
23、（1）0.12A （2）12.5（3）30
【解析】
（1）电流表的示数为
；
（2）∵I=I1+I2
∴通过定值电阻的电流为
I2=5I1﹣I1=4I1=4×0.12A=0.48A，
∵
∴定值电阻R2的阻值为
；
（3）通过滑动变阻器的电流为
I1′=I′﹣I2=0.68A﹣0.48A=0.2A
∴滑动变阻器接入电路的电阻为
答：（1）电流表的示数为0.12A；
（2）定值电阻R2的阻值为12.5Ω；
（3）滑动变阻器接入电路的电阻为30Ω．
24、①3kg。②Pa。③2×103kg/m3。
【解析】
①由ρ＝可得：m水＝ρ水V水＝1.0×103kg/m3×3×10﹣3m3＝3kg；
②乙对水平面的压力F＝G，对水平面产生的压强：p＝＝。
③剩余部分对地面的压力：＝ρ乙gS
水对容器底的压力：F水＝ρ水gh水3S，h乙′：h水′＝3:2，
因为乙剩余部分对水平地面的压力等于水对容器甲底部的压力，
所以：ρ乙gS＝ρ水gh水3S，
则：ρ乙＝ρ水×3＝ρ水×3＝×1×103kg/m3×3＝2×103kg/m3。
六、综合能力题（本大题共3小题，共18分）
25、电生磁 增大 bc 3 121.9 2600
【解析】
（1）电磁继电器是根据电流的磁效应制成的；根据表格数据可知Rt的阻值随着温度的变化而变化情况；
（2）电压表指针不偏转，说明断路在电压表两接线柱之外的位置；电压表指针偏转，说明电压表与电源两极是连通的，其断路处在两接线柱之间；
（3）由于电磁继电器（电阻不计）的衔铁被吸合的电流不变，当温度为30℃时，热敏电阻Rt的阻值最大，根据欧姆定律求出热敏电阻Rt两端的电压，
知道一节干电池的电压为1.5V，从而可以求出需要的干电池的节数；
先求出电源电压，再利用欧姆定律和串联电路电阻的特点求出滑动变阻器R接入电路的阻值；根据求出密闭保温容器中空气的质量，再根据和求出需要的加热时间．
【详解】
（1）电磁继电器的核心部件是电磁铁，通电时有磁性，断电时无磁性，是根据电流的磁效应制成的，即利用电生磁来工作的．
由表格数据可知，温度t越低，热敏电阻Rt的阻值越大，即Rt的阻值随着温度的降低逐渐增大．
（2）该同学将一个电压表接到ab两点时指针不偏转，说明ab两点之间是连通的，断路在ab两点之外的位置；
将电压表接到ac两点时指针偏转，说明电压表与电源两极是连通的，其断路处在bc之间．
（3）由于电磁继电器（电阻不计）的衔铁被吸合的电流不变，
当温度为30℃时，热敏电阻Rt的阻值最大，其阻值，
由得，热敏电阻Rt两端的电压：
，
由于一节干电池的电压为1.5V，所以需要的干电池的节数：，
所以，n取3节，即电源E用3节干电池．
电源E的电压：，
此时电路总电阻：，
由表格数据可知，在温度为50℃时，热敏电阻，
根据串联电路电阻特点可知，滑动变阻器R接入电路的阻值：
．
由得，密闭保温容器中空气的质量：
，
则容器中的空气从30℃加热到空气达到的最高温度吸收的热量：
，
由题意知，加热器消耗的电能，
再根据得，需要的加热时间：
．
26、（1）玻璃瓶的容积为465cm3；
（2）金属块的质量是2100g；
（3）查表知，金属块最有可能是银．
【解析】
试题分析：（1）已知空玻璃瓶的质量和装满水后的总质量，可以得到玻璃瓶所盛水的质量；已知水的密度和质量，可以得到水的体积，玻璃瓶的容积等于水的体积；
（2）已知玻璃瓶的质量和放入金属颗粒后的总质量，可以得到金属颗粒的质量；
（3）已知玻璃瓶、金属颗粒的总质量以及加满水后的总质量，可以得到加入水的质量；已知水的质量和密度，可以得到加入水的体积；已知玻璃瓶的容积和加入水的体积，可以得到金属颗粒的体积；已知金属颗粒的体积和质量，利用公式ρ=得到金属颗粒的密度，将计算结果与密度表进行比较，就能确定金属的种类．
解：
（1）玻璃瓶盛满的水的质量为m水=m1﹣m0=690g﹣225g=465g，
由ρ=，
玻璃瓶的容积为V0=V水===465cm3；
（2）金属颗粒的质量为m=m2﹣m0=2325g﹣225g=2100g；
（3）金属颗粒之间水的质量为△m=2590g﹣2325g=265g
这些水的体积为△V===265cm3
金属颗粒的体积为V=V0﹣△V=465cm3﹣265cm3=200cm3
金属颗粒的密度为ρ===10.5g/cm3=10.5×103kg/m3，查表知，这种金属可能是银．
答：
（1）玻璃瓶的容积为465cm3；
（2）金属块的质量是2100g；
（3）查表知，金属块最有可能是银．
【点评】此题考查的是密度及其变形公式的应用，得到金属块的体积是求解密度的关键．
27、1.6×106Pa C 0.15s
【解析】
（1）鸟撞击飞机的压强为：；
（2）为了抗击鸟的撞击，飞机的材料的抗压性要大；为了减轻飞机的重量，应选用密度小的材料；对比可知，材料C符合以上两个条件；
（3）v=720km/h=200m/s，
飞机的头A点到达O点位置所需的时间：．
实验序号
斜面高度h/cm
木块被撞出的距离s/cm
1
5
6
2
10
24
3
15
54
t/℃
30.0
40.0
50.0
60.0
70.0
Rt/Ω
219.5
164.5
128.1
101.8
82.9
物质
密度（g/cm3）
物质
密度（g/cm3）
金
19.3
铜
8.9
银
10.5
铁
7.9
性质
材料A
材料B
材料C
抗压性（N/m2）
1.2×104
1.6×104
2.0×104
密度（kg/m3）
1.2×103
4.0×103
1.2×103
