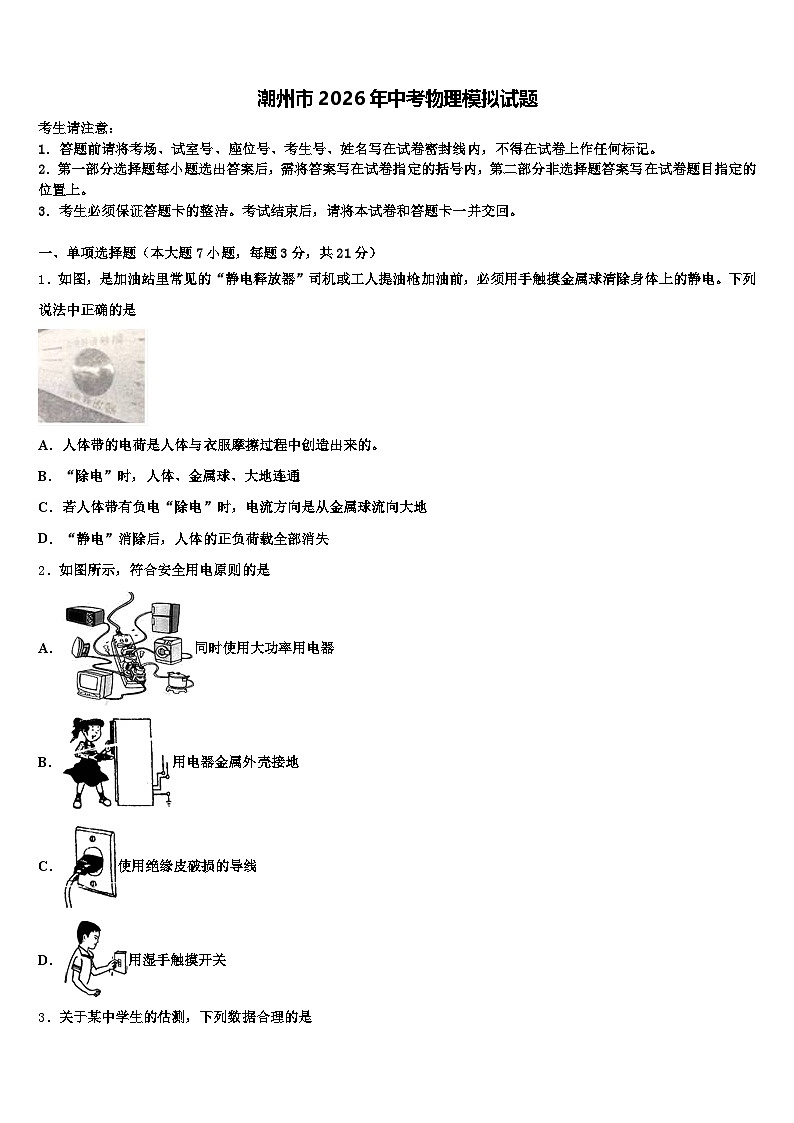

潮州市2026年中考物理模拟试题（含答案解析）

这是一份潮州市2026年中考物理模拟试题（含答案解析），共19页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．如图，是加油站里常见的“静电释放器”司机或工人提油枪加油前，必须用手触摸金属球清除身体上的静电。下列说法中正确的是
A．人体带的电荷是人体与衣服摩擦过程中创造出来的。
B．“除电”时，人体、金属球、大地连通
C．若人体带有负电“除电”时，电流方向是从金属球流向大地
D．“静电”消除后，人体的正负荷载全部消失
2．如图所示，符合安全用电原则的是
A．同时使用大功率用电器
B．用电器金属外壳接地
C．使用绝缘皮破损的导线
D．用湿手触摸开关
3．关于某中学生的估测，下列数据合理的是

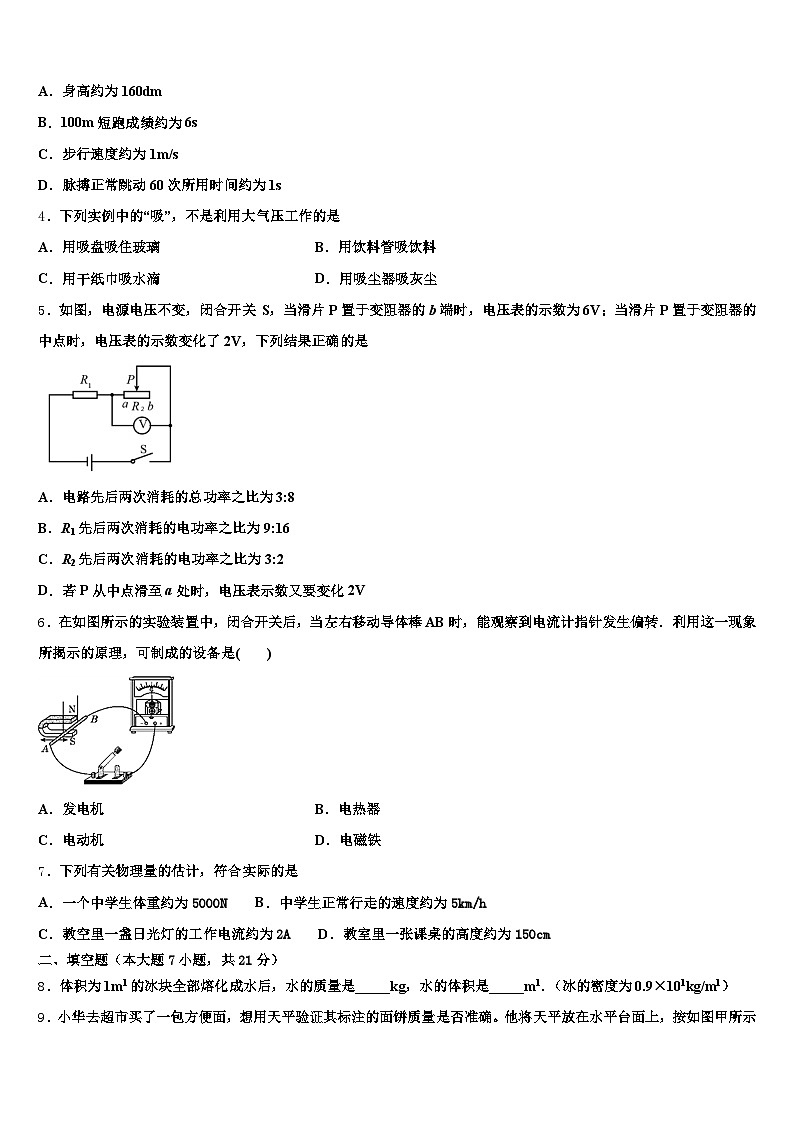

A．身高约为160dm
B．100m短跑成绩约为6s
C．步行速度约为1m/s
D．脉搏正常跳动60次所用时间约为1s
4．下列实例中的“吸”，不是利用大气压工作的是
A．用吸盘吸住玻璃B．用饮料管吸饮料
C．用干纸巾吸水滴D．用吸尘器吸灰尘
5．如图，电源电压不变，闭合开关 S，当滑片P置于变阻器的b端时，电压表的示数为6V；当滑片P置于变阻器的中点时，电压表的示数变化了2V，下列结果正确的是
A．电路先后两次消耗的总功率之比为3:8
B．R1先后两次消耗的电功率之比为9:16
C．R2先后两次消耗的电功率之比为3:2
D．若P从中点滑至a处时，电压表示数又要变化2V
6．在如图所示的实验装置中，闭合开关后，当左右移动导体棒AB时，能观察到电流计指针发生偏转．利用这一现象所揭示的原理，可制成的设备是( )
A．发电机B．电热器
C．电动机D．电磁铁
7．下列有关物理量的估计，符合实际的是
A．一个中学生体重约为5000N B．中学生正常行走的速度约为5km/h
C．教空里一盏日光灯的工作电流约为2A D．教室里一张课桌的高度约为150cm
二、填空题（本大题7小题，共21分）
8．体积为1m1的冰块全部熔化成水后，水的质量是_____kg，水的体积是_____m1．（冰的密度为0.9×101kg/m1）

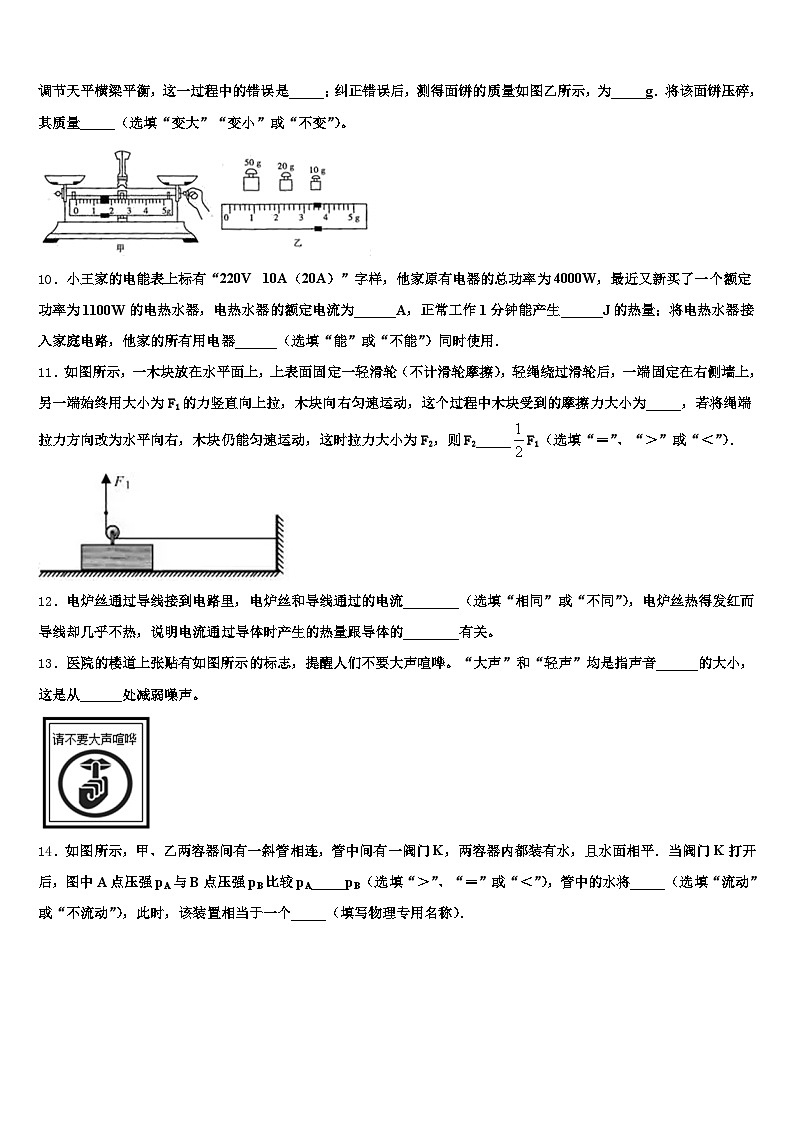

9．小华去超市买了一包方便面，想用天平验证其标注的面饼质量是否准确。他将天平放在水平台面上，按如图甲所示调节天平横梁平衡，这一过程中的错误是_____；纠正错误后，测得面饼的质量如图乙所示，为_____g．将该面饼压碎，其质量_____（选填“变大”“变小”或“不变”）。
10．小王家的电能表上标有“220V 10A（20A）”字样，他家原有电器的总功率为4000W，最近又新买了一个额定功率为1100W的电热水器，电热水器的额定电流为______A，正常工作1分钟能产生______J的热量；将电热水器接入家庭电路，他家的所有用电器______（选填“能”或“不能”）同时使用．
11．如图所示，一木块放在水平面上，上表面固定一轻滑轮（不计滑轮摩擦），轻绳绕过滑轮后，一端固定在右侧墙上，另一端始终用大小为F1的力竖直向上拉，木块向右匀速运动，这个过程中木块受到的摩擦力大小为_____，若将绳端拉力方向改为水平向右，木块仍能匀速运动，这时拉力大小为F2，则F2_____F1（选填“＝”、“＞”或“＜”）．
12．电炉丝通过导线接到电路里，电炉丝和导线通过的电流________（选填“相同”或“不同”），电炉丝热得发红而导线却几乎不热，说明电流通过导体时产生的热量跟导体的________有关。
13．医院的楼道上张贴有如图所示的标志，提醒人们不要大声喧哗。“大声”和“轻声”均是指声音______的大小，这是从______处减弱噪声。
14．如图所示，甲、乙两容器间有一斜管相连，管中间有一阀门K，两容器内都装有水，且水面相平．当阀门K打开后，图中A点压强pA与B点压强pB比较pA_____pB（选填“＞”、“＝”或“＜”），管中的水将_____（选填“流动”或“不流动”），此时，该装置相当于一个_____（填写物理专用名称）．
三、作图题（共7分）
15．根据图中通电螺线管的N极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极.
（______）
16．如图所示，请连成符合安全用电原则的照明电路．
（_____）
17．如图所示，分别画出与图中折射光线对应的入射光线．
四、实验题（本大题共5小题，共20分）
18．为了探究某合金块浸没在水中所受浮力和它排开水的重力之间的关系，并借用水的密度ρ水求出该合金块的密度ρx，某同学进行了如图甲、乙、丙、丁四次测量（弹簧测力计读数分别为F1、F2、F3、F4）．
（1）你觉得合理的实验顺序是_____；
（2）实验表明，（合金块所受浮力）_____＝_____（合金块排开水的重力）（用F1、F2、F3、F4表示）；
（3）则ρx＝_____（用ρ水、F2、F3、F4表示）．
19．小明用一个焦距为10cm的凸透镜探究凸透镜成像规律，当装置如图甲所示时，烛焰在光屏上成清晰的像，
（1）图甲中光屏离凸透镜的距离可能是_______（填序号）
A．28cm B．18cm C．8cm
（2）保持凸透镜的位置不变，将蜡烛向左调节一段距离后，要想在光屏上成清晰的像，应将光屏向________（填“左”或“右”）调节．
（3）若步骤（2）中未调整光屏的位置，则需在凸透镜前加一个________（填“凸”或“凹”）透镜，才能在光屏上得到清晰倒立的像．
（4）若将印有字母“F”的纸片（图乙）放在离凸透镜5cm的地方，我们能看到的清晰的像是图丙中的_______（填序号）．
20．在探究小灯泡亮度与实际功率的关系，小兰所在兴趣小组设计了如图甲所示的实验电路，标有2.5V字样的小灯泡电阻约为10Ω，电源电压6V，可供选用的滑动变阻器有R1“10Ω 1A”和R2“20Ω 1A“。
请用笔画线代替导线将图甲的实验电路补充完整（要求：滑动变阻器滑片向右移动时，灯泡变亮）。为了完成实验，你认为应该选用的滑动变阻器是_____（选填“R1”或“R2“）。小兰正确连接电路后，闭合开关，他们发现小灯泡不亮，电流表无示数，电压表指针明显偏转，你以认为造成这一现象的原因可能是_____：（选填字母）
A电流表断路 B小灯泡短路 C小灯泡灯丝断了 D滑动变阻器短路排除故障后，当滑动变阻器的滑片移动到某一位置时，某同学从0﹣15V量程的刻度线看出指针停在10V处，若要测量小灯泡的额定功率，应如何操作_____，直到小灯泡正常发光，此时电流表的示数如图乙所示，则小灯泡的额定功率是_____W。根据收集到的实验数据，同学们得出了灯泡亮度与实际功率的关系。在分析论证过程中，勤于思考的小明发现小灯泡在不同亮度下，它两端的电压与电流的比值不一样，你认为其主要原因是_____。
21．通过学习我们知道，滑动摩擦力f的大小是由物体接触面问的压力F和接触面的粗糙程度决定的，物理学中用动摩擦因数μ表示接触木板面面的粗糙程度则有关系式成立，琳琳设计如图所示的装置测量动摩擦因数μ的太小。
（1）实验时，琳琳先测摩擦力f的大小，把木块放在水平桌面上，水平拉动弹簧测力计，并使木块做_____运动，这样做的依据是_____。
（2）实验时，琳琳将一个重为8N的物体放在水平桌面上，匀速拉动物体测得摩擦力为3.2N，则动摩擦因数μ＝_____。
22．在探究“凸透镜成像的规律”的实验中：
（1）如图甲所示是小明通过实验得到的凸透镜的像距v和物距u关系的图象。由图象可知凸透镜的焦距是_____cm。
（2）把蜡烛放在距凸透镜16cm处时，如图乙所示，在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立、_____的实像
（3）实验完成之后，小明把自己的近视眼镜放在蜡烛与凸透镜之间，如图丙所示，因为近视眼镜对光有发散作用，所以光屏上原来清晰的像变得模糊了，若想在光屏上重新得到清晰的烛焰像，在不改变蜡烛和凸透镜位置的情况下，应将光屏_____凸透镜
五、计算题（本大题共2小题，共13分）
23．电动机是将电能转化成机械能的机器，但由于线圈内部有电阻，工作时还有一部分电能转化成内能。若一台玩具电动机接在3V的电源两端，使其正常转动时，通过电动机中的电流为0.3A；短暂地卡住电动机转轴，使其不能转动，通过电动机中的电流为1A．求：
（1）电动机线圈的电阻；
（2）正常转动1分钟，电动机获取的机械能。
24．如图所示，平底茶壶的质量是400g，底面积是40cm2，内盛0.8L的水，放置在面积为1m2的水平桌面中央，试求：
水对茶壶底部的压力；茶壶对水平桌面的压强。
六、综合能力题（本大题共3小题，共18分）
25．有一种测量体重的电子秤，原理如图所示，其中有踏板、压力杠杆ABO、压力传感器R（电阻值与所受压力的关系如下表所示）、显示体重大小的仪表A（实质是小量程电流表）。若AO：BO＝4：1，压力传感器R表面能承受的最大压强为2×106Pa。
设踏板和杠杆组件的质量可以忽略不计，接通电源后，压力传感器两端的电压恒为4.8V。
踏板空载时，电流表示数是_____A；若压杆与压力传感器之间的接触面积是2×10﹣4m2，该秤的最大称量值是_____N。人的体重G＝720N时，电流表的示数为_____A。
26．如图是小明和小丽设计的拉力健身器示意图，在拉环处加拉力时，滑杆PQ可随之自由滑动（导线对滑杆滑动无影响）．已知：在弹性限度内，弹簧伸长的长度与受到的拉力大小成正比．老师认为他们的设计有不足之处，应在电路中串联一个定值电路．
串联的定值电阻在电路中的作用是________． 小明和小丽的改进方案分别如下：
小明：把定值电阻串联接在A、B之间．
小丽：用定值电阻替换电流表．
若按照小明的方案，闭合开关，向右拉动拉环，滑片P向右移动的过程中，电压表的示数________（填“变大”、“变小”或“不变”），若按照小丽的方案，闭合开关，当拉力为0N时，滑片P在B端，电压表示数为0V，当拉力为300N时，电压表示数为3V；当拉力为600N时（在弹性限度内）电压表示数________6V（填“大于”、“小于”或“等于”）．
27．读短文，回答问题：
磁卡
磁卡是一种磁性记录介质卡片，它与读卡器配合使用．
如图是某磁卡读卡器，它有一个检测头，检测头是一个带有缝隙、绕有线圈的小型铁环、磁卡背面有一根条形的磁性带，通常称为磁条、磁条上有3个磁道、磁道1可记录数字和字母；磁道2和3所记录的字符只能是数字．每条磁道由一个个的磁化区组成，每个磁化区代表一个二进制数“1”或“0”，如图甲所示．
刷卡时，磁条通过读卡器的检测头，检测头的线圈中会产生变化的电压，如图乙所示的磁化区经过检测头的线圈时，会产生如图丙所示的电压，这样磁道上的“二进制码”就转换为电压波形，这个波形输入计算机后，就会读取相关信息．
磁卡存放时，若受外界磁场的影响，可能会导致磁卡无法正常使用． 磁卡读卡器读取信息时是将微弱的________信息转化为电信息． 磁条通过读卡器的检测头，检测头的线圈中产生的电流方向________（改变/不改变）． 下列关于磁卡说法正确的是_______
A．磁卡应放在有磁扣的包中
B．读取磁卡信息时磁卡应沿规定的方向刷卡
C．信用卡持卡人的身份证号码只能记录在磁道1上
D．多张磁卡放在一起时，应将磁卡的磁条互相接触图乙所示的磁化区二进制编码为________ 图丁所示的磁化区经过检测头的线圈时，四位同学画出线圈中产生电压随时间变化的图象，正确的是________

参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
摩擦起电的本质是发生了电子的转移，并不是创造了电荷；正电荷移动方向为电流的方向，“除电”时，人体所带电荷经金属球流向大地，若人体带负电，则电流方向是从大地流向金属球，当“静电”消除后，是人体所带的正负电荷量相等，对外不显电性。
【详解】
A.人体带的电荷是人体与衣服摩擦过程中发生了电荷的转移，A错误不符合题意；
B.“除电”时，人体、金属球、大地连通，人体所带电荷经金属球流向大地，B正确符合题意；
C. 电流的方向是正电荷移动的方向，若人体带有负电，“除电”时，电流方向是从大地流向金属球，C错误不符合题意；
D. “静电”消除后，是人体所带的正负电荷量相等，对外不显电性，而不是人体的正负荷载全部消失，D错误不符合题意。
故选B。
2、B
【解析】
A、多个大功率用电器同时使用一个插座，容易造成电流过大，引发火灾，故A不符合安全用电的要求；
B、用电器金属外壳接地，可避免因用电器漏电而发生触电事故，故B符合安全用电要求；
C、由于导线绝缘皮老化漏电或短路，电路中的电阻几乎为零，会造成电流过大，引发事故；故C不符合安全用电的要求；
D、生活用水是导体，用湿手触摸开关容易造成触电，故D不符合安全用电的要求．
3、C
【解析】
A．中学生的身高略小于成年人，在
160cm=16dm
左右，故A不符合实际；
B．男子百米世界纪录略小于10s，中学生百米成绩不可能小于10s，故B不符合实际；
C．成年人正常步行的速度在
4km/h=4×1/3.6m/s≈1m/s
左右，故C符合实际；
D．正常情况下，人的脉搏1min跳动的次数在75次左右，跳动一次的时间接近1s，故D不符合实际，
故选C．
4、C
【解析】
A．首先用力将挂衣钩的吸盘紧压在玻璃上，将塑料吸盘中的空气排出，松手后，由于吸盘内的空气减少，内部气压小于外界大气压，外界大气压将吸盘紧压在玻璃上，利用了大气压．故A不合题意；
B．用吸管吸饮料时，吸管内气压减小，小于外界大气压，在大气压的作用下饮料被压入吸管，故B不合题意；
C．用干纸巾吸水滴，利用干纸巾的吸水性，没有利用大气压，故C符合题意；
D．吸尘器工作过程中，吸嘴处空气流动速度快，气压较小，大气压强将灰尘压入吸尘器内，利用了大气压，故D不合意题；
5、B
【解析】
由电路图可知，R1与滑动变阻器串联，电压表测量R2两端的电压，滑片P位于变阻器右端时，电压表示数为6V，滑动变阻器两端的电压：=6V①，
当滑片滑到中点处时，变阻器的接入电阻变小，根据串联分压可知电压表示数应减小，滑动变阻器两端电压为U2=6V-2V=4V；滑动变阻器两端的电压：=4V②，
由①②可得R1=R2③，③代入①得到U=12V，
电路先后两次消耗的总功率之比为，故A错误；
原来R1两端的电压U1=U-U2=12V-6V=6V，后来R1两端的电压U1′=U-U2′=12V-4V=8V，先后两次消耗的电功率之比为，故B正确；
R2先后两次消耗的电功率之比为，故C错误；
若P从中点滑至a处时，电压表示数由4V变为0，变化4V，故D错误．
6、A
【解析】
试题分析：电流计指针发生偏转是由于有电流通过电流计，这个电流是由于导体运动时切割磁感线产生的，属于电磁感应现象，发电机的原理是电磁感应，故应选A．
【考点定位】电与磁
7、B
【解析】一个中学生体重约为500N，故A不符合实际。
中学生正常行走的速度约为1.2m/s，合1.2×3.6km/h=4.32km/h，故B符合实际为答案。
如果教空里一盏日光灯的工作电流约为2A，则其电功率P=UI=220V×2A=440W，故C不符合实际。
教室里一张课桌的高度约为75cm，故D不符合实际。
二、填空题（本大题7小题，共21分）
8、900 0.9
【解析】
水的质量为m水m冰ρ冰V0.9×101kg/m1×1m1900kg，水的体积为V水 0.9m1.
点睛：（1）已知冰的体积和密度，利用公式mρV可以求出质量；（2）已知水的质量和密度，利用V可以得到水的体积．
9、游码未调至零刻度线 83.4 不变
【解析】
在调节天平横梁平衡时，应将游码调到零刻度线，甲图中的错误是：天平调平衡时，游码未调至零刻度线，使用这种天平测出的物体质量将偏大；由图乙知道，面饼的质量是：m＝50g+20g+10g+3.4g＝83.4g；由于质量不随物体形状的改变而改变，所以，将该面饼压碎，面饼只是形状发生改变，但质量不变。
10、5 6.6×104 不能
【解析】
电热水器的额定电流为：I==5A，电热水器正常工作时1分钟产生的热量为：Q=W=Pt=1100W×60s=6.6×104J；电能表允许的最大功率：P大=UI大=220V×20A=4400W；当电热水器接入电路时，电路中的总功率P总′=4000W+1100W=5100W＞4400W，故当电热水器接入电路时，他家的所有用电器不能同时使用。
11、F1； ＞
【解析】
涉及的知识点是：匀速运动时受平衡力；影响摩擦力的因素是压力和接触面的粗糙程度．
【详解】
根据题意知道，木块向右匀速运动，所以受平衡力，即木块受到向右的拉力和向左的摩擦力一对平衡力，大小相等，故摩擦力f1 =F=F1；若将绳端拉力方向改为水平向右，木块仍能匀速运动，此时物体受向右的两个F2 和向左的摩擦力一对平衡力，大小相等，即2F2 =f2；因为影响滑动摩擦力的因素是压力和接触面的粗糙程度，所以，当绳子竖直向上拉时，对物体有竖直向上的拉力，此时物体对地面的压力小于重力，当改为水平向右拉时，物体对水平面的压力等于重力，即压力增大，摩擦力也增大，所以，f2 ＞f1，即.
12、相同 电阻
【解析】
电炉丝和连接的导线串联在电路中，通过的电流相同，通电时间是相同的，由焦耳定律可知，电流通过导体产生的热量跟电流的平方、导体电阻大小和通电时间成正比，可知电炉丝热的发红而导线却几乎不热，是因为电炉丝与导线的电阻不同造成的，即说明电流通过导体时产生的热量跟导体的电阻有关。
13、响度 声源
【解析】
“大声”和“轻声”均是指声音的大小，所以指的是响度；图中“请不要大声喧哗”的标志牌，是在声源处减弱噪声的。
14、＜；不流动；连通器
【解析】
试题分析：，根据公式得：；两容器内深度相等的地方受到的压强相等，所以水不会流动，这个装置是一个连通器．
考点：液体压强
三、作图题（共7分）
15、
【解析】
由于异名磁极相互吸引可知，小磁针左端为N极，根据安培定则可知电流由电源右端流出，故右端为电源正极，磁感线方向在磁铁外部由N极指向S极，故作图如下：
16、
【解析】
三孔插座的连接，左侧线向上延长连接到零线上，右侧带保险盒的线向上延长连接到火线，上面的线向上延长连接到地线；
灯和开关的连接，灯的螺旋向上延长连接至零线，灯的上端向右连接开关，开关向上连接至火线，如图：
17、
【解析】
在作凸透镜或凹透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点来作图．
【详解】
通过焦点的光线经凸透镜折射后将平行于主光轴；延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴，如下图示：
四、实验题（本大题共5小题，共20分）
18、丁乙甲丙 F2﹣F1 F3﹣F4 ρ水
【解析】
（1）减小测量误差，正确的顺序是测出空桶重力→合金块重力→合金块浸入水中，读出弹簧测力计示数→测出小桶和排开水的总重力，即丁、乙、甲、丙；
（2）由题可知，浮力等于合金块的重力减在水中的拉力，则F浮＝F2﹣F1；
排开液体的重力等于水和桶的重力减空桶的重力，则G排＝F3﹣F4；
（3）合金块的质量m＝，
合金块排开水的体积V排＝，
合金块全部浸没在水中，则V排＝V物，
合金块的密度：ρ水．
19、B 左 凹 A
【解析】
（1）由图甲，烛焰在光屏上成倒立、缩小的像，所以此时物距大于二倍焦距，像距在焦距和二倍焦距之间，故可能是18cm，答案为B．
（2）保持凸透镜的位置不变，将蜡烛向左调节一段距离后，要想在光屏上成清晰的像，根据凸透镜成实像时“物远像近像变小”，应将光屏向左调节．
（3）若步骤（2）中未调整光屏的位置，则像会成在光屏的前面，为在光屏上得到清晰倒立的像，应在凸透镜前加一个发散透镜，即凹透镜．
（4）若将印有字母“F”的纸片（图乙）放在离凸透镜5cm的地方，此时物距小于焦距，成正立、放大的虚像，我们能看到的清晰的像是图丙中的A．
20、 R2 C 滑片向右移动，直到电压表示数为额定电压 0.65 灯的电阻随温度的升高而变大
【解析】
（1）要求滑动变阻器滑片向右移动时，灯泡变亮，即电流变大电阻变小，故变阻器右下接线柱连入电路中，如下所示：
（2）标有“2.5V”字样的小灯泡电阻约为10Ω，由欧姆定律，其额定电流：I＝＝＝0.25A，电源电压6V，灯正常发光，根据串联电路的规律和欧姆定律，变阻器连入电路中的电阻：R滑＝＝＝14Ω＞10Ω，故选用的滑动变阻器R2；
（3）A．若电流表断路，整个电路断路，两表都没有示数，不符合题意；
B．若小灯泡短路，则电压表示数为0，电流表有示数，不符合题意；
C．若小灯泡灯丝断了，小灯泡不亮，电流表无示数，电压表与电源连通测电源电压，电压表指针明显偏转，符合题意；
D．若滑动变阻器短路，电流表有示数，电压表有示数，不符合题意。
（4）灯在额定电压下正常发光，排除故障后，当滑动变阻器的滑片移到某一位置时，某同学从“0﹣15V”量程的刻度线看出指针停在10V处，则对应小量程的2V，小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向右移动，直到电压表示数为额定电压；此时电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，电流大小为0.26A，则小灯泡的额定功率是：P＝UI＝2.5V×0.26A＝0.65W；
（5）灯的实际功率越大，灯越亮，灯的温度越高，因灯的电阻随温度的升高而变大，故灯丝的电阻越大，由欧姆定律，灯两端的电压与电流的比值即为灯的电阻，故不一样。
21、匀速直线 二力平衡 0.4
【解析】
（1）在实验中弹簧测力计沿水平方向拉动木块，并使木块作匀速直线运动，根据二力平衡知识，此时拉力大小与摩擦力相等；
（2）动摩擦因数的大小等于摩擦力与压力的比值，即。
22、10 放大 远离
【解析】
（1）由图知，当物距为20cm时，像距也为20cm，根据凸透镜成像的规律，物距等于2倍焦距时，成倒立等大的实像，此时像距与物距相等。所以2f＝20cm，则f＝10cm。
（2）由（1）可知，f＝10cm，把蜡烛放在距凸透镜16cm处时，2f＞u＞f，成倒立、放大的实像；
（3）近视眼镜是凹透镜，凹透镜对光线有发散作用，使原来会聚成像的光线推迟会聚，像远离凸透镜，要用光屏接到清晰的像，应将光屏向右调节，即向远离凸透镜的方向调节，才能使像变清晰。
五、计算题（本大题共2小题，共13分）
23、（1）3Ω（2）37.8J
【解析】
（1）电动机转轴卡住时是纯电阻电路，电流为1A，则电动机线圈的电阻为：R===3Ω，
（2）正常转动时，通过电动机中的电流为0.3A，则电动机正常转动1分钟消耗的电为：
W总=UI′t=3V×0.3A×60s=54J；电动机正常转动1分钟，产生的热量为：Q=I′2Rt=（0.3A）2×3Ω×60s=16.2J，电动机获取的机械能：W机械=W总-Q=54J-16.2J=37.8J。
24、（1）4.8N；（2）
【解析】
（1）根据题意知道，水深是：h=12cm=0.12m，
所以，水对壶底的压强是：p水=ρ水gh=1.0×103 kg/m3 ×10N/kg×0.12m=1200Pa，
壶的底面积是：S=40cm2 =40×10-4 m2，
故水对茶壶底的压力是：F1 =p水S=1200Pa×40×10-4 m2 =4.8N；
（2）茶壶的重力是：G壶=m壶 g=0.4kg×10N/kg=4N，
水的重力是：G水=m水g=0.8L×1×103kg/m3×10N/kg=8N，
茶壶对水平桌面的压力F2 =G水 +G壶 =8N+4N=12N，
茶壶对水平桌面的压强是：
六、综合能力题（本大题共3小题，共18分）
25、0.016 1600 0.025
【解析】
（1）由图知道，该电路为压力传感器R的简单电路，已知压力传感器两端的电压恒为4.8V，
踏板空载时，压力传感器的电阻为300欧，则此时电流表的读数：I＝＝0.016A；
（2）由p＝知道，压力传感器R表面能承受的最大压力是：F＝pS＝2×106Pa×2×10﹣4m2＝400N，
由杠杆平衡条件知道，F×AO＝G×BO，
所以，该秤的最大称量值是：G最大＝F×＝400N×＝1600N；
（3）由于人的体重是：G＝720N时，
由杠杆平衡条件知道，此时压力传感器受到的压力是：F′＝＝720N×＝180N，
由表格数据知道，压力每增加50N，电阻减小30Ω，即N/Ω，
所以，传感器受到的压力为180N时，其电阻是：R′＝300Ω﹣＝192Ω，
则此时电流表的读数是：I′＝＝0.025A。
26、保护电路 不变 小于
【解析】
（1）由电路图可知，如果电路中没有定值电阻，当滑片P在最左端时，电源短路，会烧坏电流表和电源．接入定值电阻后，即使滑片在最左端时，也不会造成电路短路，由此可知定值电阻的作用是保护电路．（2）①若按照小明的方案，把定值电阻串联接在A、B之间，电压表测电源电压，电源电压不变，向右拉动拉环，滑片P向右移动的过程中，电压表示数不变．②若按照小丽的方案，设串联电路的定值电阻为R，闭合开关时，电路电流，由可得，电压表示数，由此可知，电压表示数与滑动变阻器接入电路的电阻不成正比，且随滑动变阻器接入电路的阻值越大，电压表示数增加变慢；因为拉力与滑动变阻器接入电路的阻值成正比，所以电压表示数与滑动变阻器接入电路的阻值不成正比，因此当拉力为300N时，电压表示数为3V；当拉力为600N是300N的两倍，电压表示数小于电压表原来示数的2倍，即电压表示数小于3V×2＝6V．
（1）根据电路图，分析电路结构，判断接入定值电阻的作用；（2）①根据电路图，根据电路结构判断，根据小明的设计，向右拉动拉环，滑片P向右移动的过程中，电压表的示数如何变化；②分析小华的电路设计，根据串联电路特点、欧姆定律判断电压表示数大小．
27、磁 改变 B 1101 A
【解析】
(1)据“刷卡时，磁条通过读卡器的检测头，检测头的线圈中会产生变化的电压，如图乙所示的磁化区经过检测头的线圈时，会产生如图丙所示的电压，这样磁道上的“二进制码”就转换为电压波形，这个波形输入计算机后，就会读取相关信息”可知，此时产生了感应电流，所以是电磁感应现象，即将磁信号转换为电信号；(2)磁条通过读卡器的检测头，即如图丁所示，磁条的运动方向不变，但磁场方向是时刻改变的，所以产生的电流方向是改变的；(3)A、磁卡内部的分子电流的排布按一定的规律进行，故对外显现一定的磁性，携带一定的信息，但当磁卡靠近磁体时是由于受到磁场的作用力分子电流的排布发生改变，磁卡所带信息消失，故A错误；B. 产生感应电流的条件之一是做切割磁感线运动，故读取磁卡信息时磁卡应沿规定的方向刷卡，故B正确；C. 磁体可以储存信息；信用卡持卡人的身份等编码信息被记录在磁条上，磁道1可记录数字和字母；磁道2和3所记录的字符只能是数字，故信息可以记录在磁道2和3上，故C错误；D. 多张磁卡放在一起时，磁卡的磁条不能接触，以防止磁卡磁性消失的情况，故D错误．(4)当“1”区经过阅读器的检测头时，产生正向电压，当“0”区经过阅读器的检测头时，产生负向电压，故图乙所示的磁化区二进制编码为1101；(5)当“1”区经过阅读器的检测头时,产生正向电压,当“0”区经过阅读器的检测头时,产生负向电压,由此可知图4甲所示的磁化区(二进制编码为0110)经过检测头的线圈时，线圈中产生的电压随时间的变化关系是图乙中的A；
压力F/N
0
50
100
150
200
250
300
…
电阻R/Ω
300
270
240
210
180
150
120
…
