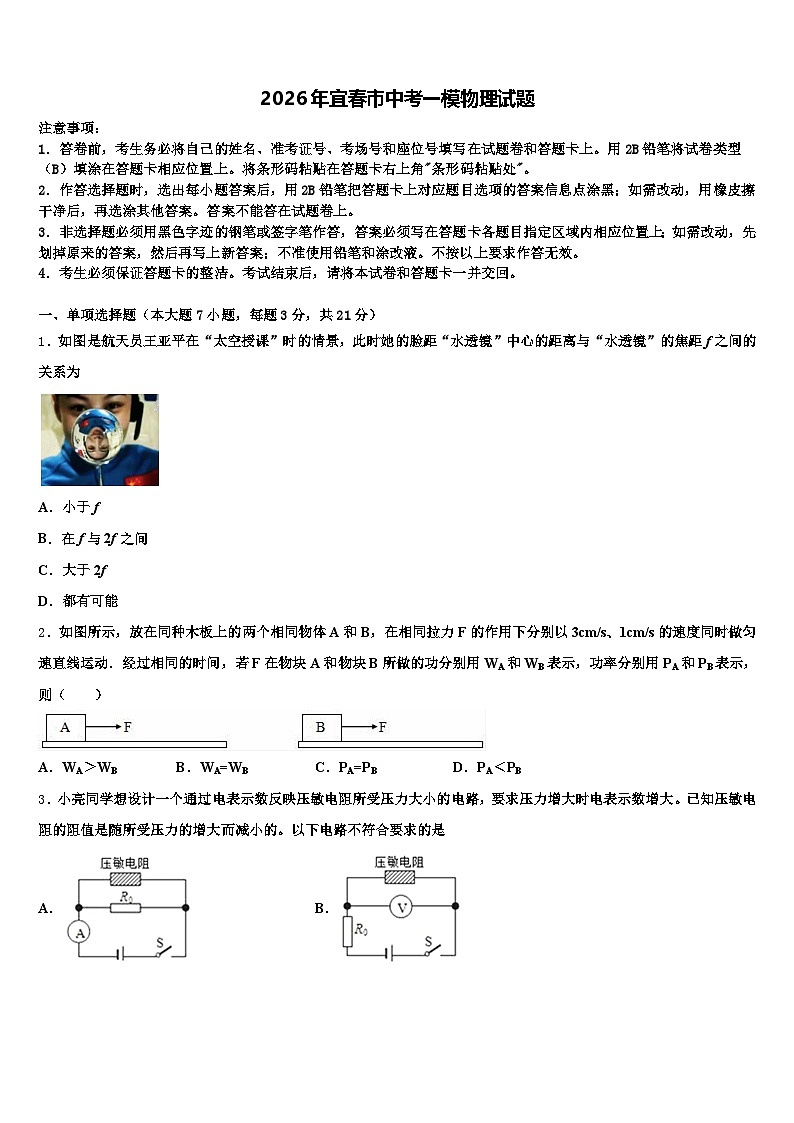

2026年宜春市中考一模物理试题（含答案解析）

这是一份2026年宜春市中考一模物理试题（含答案解析），共19页。试卷主要包含了考生必须保证答题卡的整洁，有经验的渔民都知道等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．如图是航天员王亚平在“太空授课”时的情景，此时她的脸距“水透镜”中心的距离与“水透镜”的焦距f之间的关系为
A．小于f
B．在f与2f之间
C．大于2f
D．都有可能
2．如图所示，放在同种木板上的两个相同物体A和B，在相同拉力F的作用下分别以3cm/s、1cm/s的速度同时做匀速直线运动．经过相同的时间，若F在物块A和物块B所做的功分别用WA和WB表示，功率分别用PA和PB表示，则（ ）
A．WA＞WBB．WA=WBC．PA=PBD．PA＜PB
3．小亮同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时电表示数增大。已知压敏电阻的阻值是随所受压力的增大而减小的。以下电路不符合要求的是
A．B．
C．D．

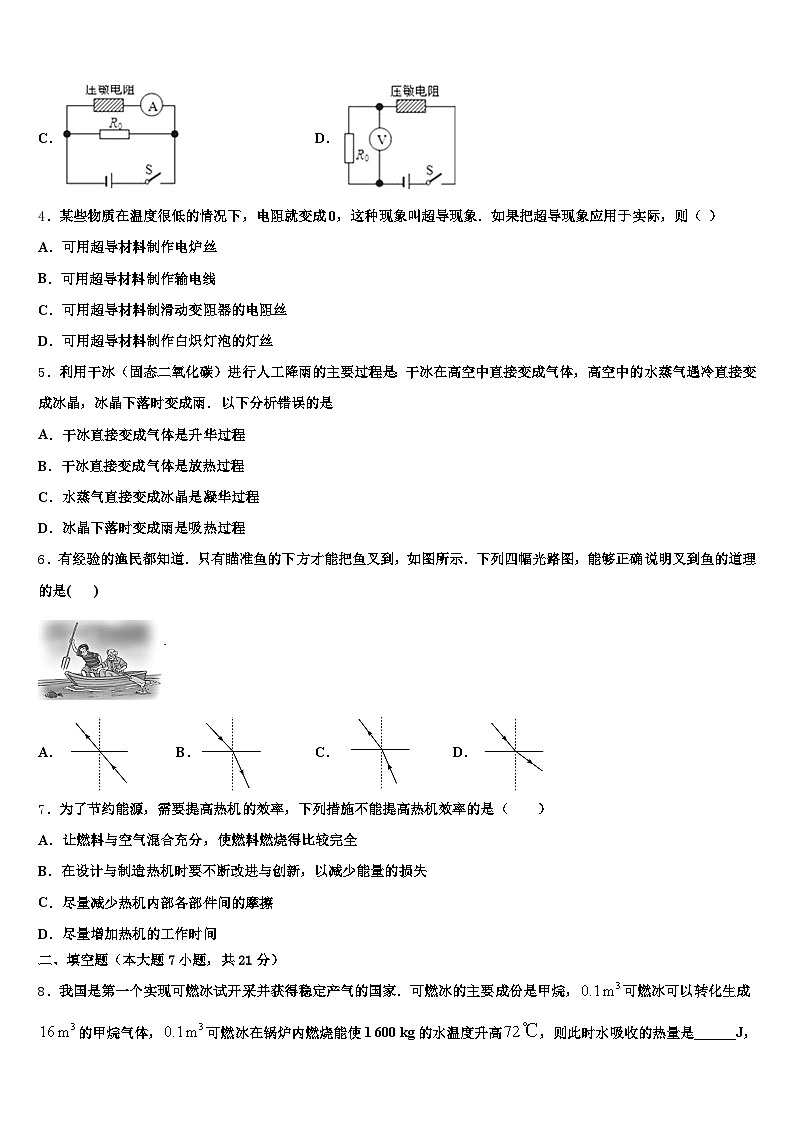

4．某些物质在温度很低的情况下，电阻就变成0，这种现象叫超导现象．如果把超导现象应用于实际，则（ ）
A．可用超导材料制作电炉丝
B．可用超导材料制作输电线
C．可用超导材料制滑动变阻器的电阻丝
D．可用超导材料制作白炽灯泡的灯丝
5．利用干冰（固态二氧化碳）进行人工降雨的主要过程是：干冰在高空中直接变成气体，高空中的水蒸气遇冷直接变成冰晶，冰晶下落时变成雨．以下分析错误的是
A．干冰直接变成气体是升华过程
B．干冰直接变成气体是放热过程
C．水蒸气直接变成冰晶是凝华过程
D．冰晶下落时变成雨是吸热过程
6．有经验的渔民都知道．只有瞄准鱼的下方才能把鱼叉到，如图所示．下列四幅光路图，能够正确说明叉到鱼的道理的是( )
A．B．C．D．
7．为了节约能源，需要提高热机的效率，下列措施不能提高热机效率的是（ ）
A．让燃料与空气混合充分，使燃料燃烧得比较完全
B．在设计与制造热机时要不断改进与创新，以减少能量的损失
C．尽量减少热机内部各部件间的摩擦
D．尽量增加热机的工作时间
二、填空题（本大题7小题，共21分）

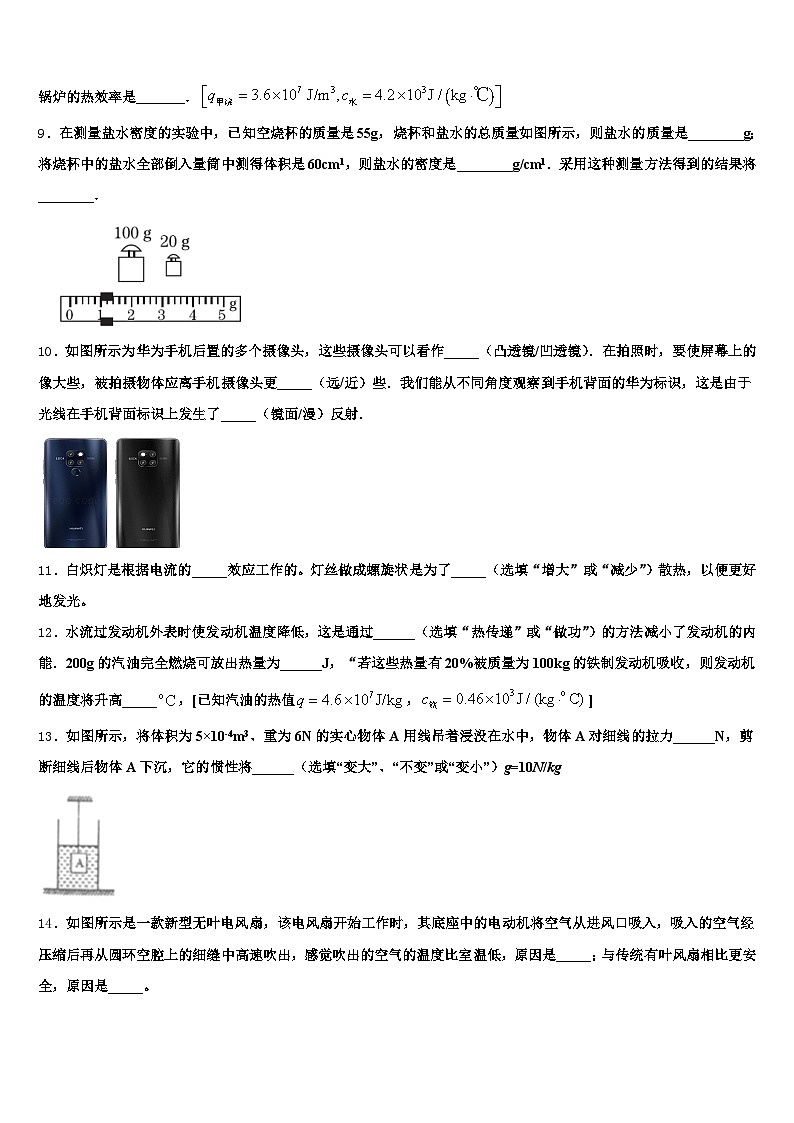

8．我国是第一个实现可燃冰试开采并获得稳定产气的国家．可燃冰的主要成份是甲烷，可燃冰可以转化生成的甲烷气体，可燃冰在锅炉内燃烧能使1 600 kg的水温度升高，则此时水吸收的热量是______J，锅炉的热效率是_______．
9．在测量盐水密度的实验中，已知空烧杯的质量是55g，烧杯和盐水的总质量如图所示，则盐水的质量是________g；将烧杯中的盐水全部倒入量筒中测得体积是60cm1，则盐水的密度是________g/cm1．采用这种测量方法得到的结果将________．
10．如图所示为华为手机后置的多个摄像头，这些摄像头可以看作_____（凸透镜/凹透镜）．在拍照时，要使屏幕上的像大些，被拍摄物体应离手机摄像头更_____（远/近）些．我们能从不同角度观察到手机背面的华为标识，这是由于光线在手机背面标识上发生了_____（镜面/漫）反射．
11．白炽灯是根据电流的_____效应工作的。灯丝做成螺旋状是为了_____（选填“增大”或“减少”）散热，以便更好地发光。
12．水流过发动机外表时使发动机温度降低，这是通过______（选填“热传递”或“做功”）的方法减小了发动机的内能．200g的汽油完全燃烧可放出热量为______J，“若这些热量有20%被质量为100kg的铁制发动机吸收，则发动机的温度将升高_____，[已知汽油的热值，]
13．如图所示，将体积为5×10-4m3、重为6N的实心物体A用线吊着浸没在水中，物体A对细线的拉力______N，剪断细线后物体A下沉，它的惯性将______（选填“变大”、“不变”或“变小”）g=10N/kg
14．如图所示是一款新型无叶电风扇，该电风扇开始工作时，其底座中的电动机将空气从进风口吸入，吸入的空气经压缩后再从圆环空腔上的细缝中高速吹出，感觉吹出的空气的温度比室温低，原因是_____；与传统有叶风扇相比更安全，原因是_____。
三、作图题（共7分）
15．如图所示，杠杆在力F1的作用下处于静止状态，请画出力F1的力臂l1。
（______）
16．请完成如图所示光路．
（________）
17．一根绳子系着一个泡沫小球，悬挂在一个带电体A右边，小球静止时与带电体A等高且不接触．请画出小球受力示意图．
四、实验题（本大题共5小题，共20分）
18．如图甲所示，小华同学在探究“浮力的大小跟哪些因素有关”的实验中，在弹簧测力计下面悬挂一个实心圆柱体，当圆柱体下表面与水面相平时开始缓慢下降，直到浸没在溢水杯内的水中，用小桶收集溢出的水．
圆柱体的重力为_____N；圆柱体浸没在水中时所受浮力为_____N；比较_____两图可知：浸在同种液体中的物体所受浮力的大小跟物体排开液体体积有关；比较c、d两图可知：当物体浸没在同种液体中，所受浮力不随_____而改变；小华完成图甲所示的实验后，把水换成另一种液体重复上述实验，根据实验数据绘制出如图乙所示的弹簧测力计的拉力F随物体下降高度h变化的图象，那么物体浸没在这种液体中受到的浮力为_____N，这表明浸在液体中的物体所受浮力的大小还跟_____有关；该液体的密度是_____kg/m1．
19．在探究“电流与电压、电阻的关系”的实验中，电源由三节干电池串联组成，如图甲所示，可选用的定值电阻有5Ω、10Ω、20Ω．
（1）请你用笔划线代替导线，将图甲所示的电路补充完整，要求滑动变阻器的滑片向右移动时连入电路中的阻值变大．
（_____）
（2）连接电路时，开关必须_____；闭合开关前，要将滑动变阻器滑片置于使接入电路的电阻值_____的位置．
（3）小明同学探究“电流与电压的关系”：
①滑动变阻器起到保护电路和_____的作用；
②多次改变R两端的电压，把对应的电流表示数填入表格中，分析表格中的数据可得出结论：_____．
（4）小华同学探究“电流与电阻的关系”：
①他把5Ω的电阻接入电路，闭合开关，发现电流表有示数，电压表无示数，电路中的故障可能是_____．故障排除后，闭合开关，调节滑动变阻器的滑片，达到实验要求，电流表的示数如图乙所示，则电路中的电流为_____A．
②将5Ω的电阻换成10Ω的电阻后，闭合开关，应将滑动变阻器的滑片向_____（选填“左”或“右”）端移动，直到电压表的示数为_____V，记录电流表的示数．
③为了确保所给的3个定值电阻接入电路后都能正常进行实验，应该选取最大阻值不小于_____Ω的滑动变阻器．
（5）本实验探究主要运用的科学探究方法是控制变量法，下列实验探究没有采用控制变量法的是_____．
A．探究物质吸热或放热规律 B．液体蒸发的快慢与哪些因素有关
C．滑动摩擦力的大小与哪些因素有关 D．串联电路中各处的电流有什么关系
20．小华想测量一种红葡萄酒的密度，但家里没有量筒，只有量程为200g的天平、砝码、小空瓶、水。他按照自己设计的实验方案进行了测量。
(1)小华将天平放置在水平桌面上,在调节天平平衡时,发现天平的指针不在分度盘中央,如图所示,他应该将向____________(选填“左”或“右”)调节__________，使指针指在分度盘中央。
(2)小华调整好天平后，利用天平测了3次质量，具体步骤如下：
①用天平测量小空瓶的质量m1，并记录在数据表格中。
②__________________,并记录在数据表格中。
③用天平测量小瓶装满红葡萄酒的总质量m3，并记录在数据表格中。小华在记录数据过程中不小心将第三次的实验收据让葡萄酒给浸湿了，看不清楚。但是他此时还没有收拾试验台，第三次测量时平衡时的情景如图所示，则小瓶中的葡萄酒质量m3为_________g.
(3)根据小华测量的数据,密度是___kg/m3
(4)小李在看到小华的做法后想应该还有别的方法来测量葡萄酒的密度，他找到一些器材：弹簧测力计、一个正方体的金属块，烧杯，细线，刻度尺，竹筷，细铜丝，请你从其中自选器材测出葡萄酒的密度，写出必要的步骤，并写出密度的表达式（用测得的物理量表示）___________
21．如图是课本上的演示实验，请按要求回答：
甲图：该装置能探究声音产生的原因，还能探究声音的______和_______的关系。
乙图：实验现象是：________________________________________。
实验现象说明了：__________________________________________。
22．如图所示为测定动滑轮机械效率的示意图．用弹簧测力计拉动绳子自由端，将质量为200g的钩码从A位置匀速提升至B位置，同时弹簧测力计从图中的A’位置匀速竖直上升至B’位置，在此过程中，弹簧测力计对绳的拉力为F，弹簧测力计的示数如图所示．请根据所做实验进行分析（g=10N/kg）：
弹簧测力计的示数为_____N，拉力F所做的功为____J．动滑轮的机械效率约为____．（结果保留一位小数）
五、计算题（本大题共2小题，共13分）
23．如图甲所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由a端移动到b端的过程中，根据测得电压表和电流表数据，画出了电阻R1两端的电压U与通过的电流I之间的关系图象如图乙所示，求：
定值电阻R1的阻值？滑动变阻器R2的最大阻值？滑片P移动到中点时，定值电阻R1消耗的电功率？
24．如图所示，提篮及物体总重为1140N，其中物体重为1020N，提篮与水平地面的接触面积为1. 5m2，工人师傅用600N的力匀速提升物体，物体上升的速度为0. 2m/s．（不计绳重及摩擦）
工人师傅拉绳的功率；滑轮组提升重物的机械效率；体重为450N的小明站在提篮内利用此滑轮组提升该重物，但物体没有被提动，求提篮对地面的最小压强．
六、综合能力题（本大题共3小题，共18分）
25．如图甲所示为新型电饭锅，其简化电路如图乙所示。R1和 R2均为电热丝，S 是自动控制开关，自动控制开关向上与触点 a，b 接通，向下仅与触点 c 接通；煮饭过程中，通 过自动控制开关不断交替改变这样的接通方式，从而使饭得到最佳的口感和营养；如图丙所示 为这个电饭锅在某次煮饭全过程中电流随时间的变化图象
电热丝发热是利用电流的_________效应。电热丝 R1 的阻值；_________电饭锅在这次煮饭的过程中消耗的电能。_______在不同电压下，电饭煲从开始工作到S第一次自动与a和b断开产生的热量相同。用 电高峰期，当实际电压为 200V时，使用该电饭煲，从开始工作到S第一次自动断开需要多少分钟。_______
26．4月15日起，《电动自行车安全技术规范》（也就是市民通称的电动车“新国标”）开始实施．电动自行车因为具有轻便、快捷和环保等优点备受大家喜爱．
下表是某型号电动自行车（如图甲）的相关数据．
电动车中改变车速的控制器类似于实验室中______（填物理实验器材名称）．如果该电动自行车采用400W•h（瓦时）的大容量电池供电，则其最多能输出的机械能为________J．若这么多的机械能由效率为30%的汽油机提供，则需要燃烧汽油_____kg．（已知本地汽油的热值为4.5×106J/kg）电动车车速过快，目前已经是引发交通事故的重要原因之一，图乙中所示的图线分别为A、B两不同品牌电动车在同一路面上紧急刹车过程中的实际刹车距离s与刹车前的车速v的关系图象．图中_____（A/B）车的刹车性能较好，你判断的依据是______；小明骑该车以最大规定速度在水平路面匀速行驶10km．已知小明的质量是40kg，且该电动自行车行驶过程中所受到的摩擦力f随车辆和人的总质量M的变化关系图像如图丙所示．则上述骑行过程中克服摩擦力做功的功率为_________W，通过电动自行车的电流为_________A．（g取10N/kg）
27．小明利用空易拉罐做了几个物理小实验。
如图甲所示，在易拉罐中注人少量的水，用酒精灯对易拉罐加热，待罐口出现白雾时，将罐口堵住，撤去酒精灯，让易拉罐冷却，观察到易拉罐变瘪了，这一现象说明了______的存在。
如图乙所示，用易拉罐制作一个简易针孔照相机：在易拉罐底部中央戳一个小孔，将易拉罐的顶部剪去后，蒙上一层半透明的塑料薄膜，用它观察窗外景物时，在塑料薄膜上能看到窗外景物______选填“倒立”或“正立”的像，像形成的原理是光的______。
如图丙所示，将两个易拉罐平行放置在水平桌面上，为了能让两易拉罐间距离增大，可以吸管按图中箭头______选填“A”或“B”所示的方向用力吹气。
如图丁所示，用塑料薄膜擦过的塑料管靠近易拉罐，易拉罐______选填“可能”或“不可能”被吸引。
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
图中所成的像为倒立、缩小的实像，水球具有中间厚，边缘薄的特点，因此水球相当于一个凸透镜，根据凸透镜成像的规律，此时王亚平到水球的距离与水球焦距的关系是大于2倍焦距。故ABD错误，C正确。
2、A
【解析】
滑动摩擦力的大小与压力大小和接触面的粗糙程度有关，故放在同种木板上的两个相同物体A和B，在相同拉力F的作用下分别以3cm/s、1cm/s的速度同时做匀速直线运动．经过相同的时间，两物体通过的距离之比为3:1，由W=FS可得F在物块A和物块B所做的功WA和WB的比值为3:1；由P=Fv可得F在物块A和物块B所做的功率分别用PA和PB的比值为3:1，答案选A。
3、B
【解析】
A.由图知，压敏电阻与定值电阻并联。当压力增大时，压敏电阻阻值减小，并联电路总电阻减小，电源电压一定，所以干路电流增大，电流表示数增大，故A正确；
B.由图知，压敏电阻与定值电阻串联。当压力增大时，压敏电阻阻值减小，根据串联电路用电器两端电压与其阻值成正比知，压敏电阻两端电压减小，所以定值电阻两端电压增大，电压表示数减小，故B错误；
C.由图知，压敏电阻与定值电阻并联。当压力增大时，压敏电阻阻值减小，两端电压一定，所以电流表示数增大，故C正确；
D.由图知，压敏电阻与定值电阻串联。当压力增大时，压敏电阻阻值减小，根据串联电路用电器两端电压与其阻值成正比知，压敏电阻两端电压减小，所以电压表示数增大，故D正确。
4、B
【解析】
A．电炉丝需要将电能转化为内能，电阻为零无法将电能转化为内能，A不合题意；
B．用超导体做输电导线，可以减小由电能到内能的损耗，提高传输效率，故B符合题意；
C．变阻器的电阻丝的电阻较大，通过滑片位置的改变调节连入电阻的大小，若电阻为零，它就不能改变阻值了，C不符合题意；
D．白炽灯利用的是电流的热效应，电阻为零无法将电能转化为内能，就不能发光，D不符合题意。
故选B。
5、B
【解析】
升华是指物质从固态直接变为气态的过程，它需要吸热；凝华是指物质从气态直接变为固态的过程，是放热过程；物质由固态变为液态叫熔化，需要吸热．干冰是一种非常容易升华的物质；当它升华时，会从周围空气吸收大量的热，选项A正确，选项B错误；干冰升华过程中吸收热量，导致空气温度急剧下降，使周围水蒸气放热凝华形成固态的小冰晶，C正确；冰晶在下落过程中吸收热量，由固态熔化成水，同时吸收热量，D正确，故选B．
6、C
【解析】
水中鱼反射出的光，在水面处发生了折射，折射角大于入射角，人认为光是沿直线传播的，所以逆着折射光线看上去，看到的是变浅的鱼的虚像，所以有经验的渔民应该用鱼叉瞄准看到鱼的下方位置，才能将鱼叉到；如图所示：
由此可知，B、D选项光的传播方向错误，A选项折射角等于入射角，故错误，只有C选项正确，故选C．
7、D
【解析】
ABC.热机效率是指热机有效利用的能量与燃料完全燃烧放出的能量之比．所以减少热量的损失可以提高热机的效率．所以使燃料充分燃烧、减少废气带走的热量、减少热机部件间的摩擦都可以减少热量的损失，提高效率．故ABC正确，不符合题意；
增加热机的工作时间，并不能减少热量的损失，所以不能提高热机的效率，故D错误，符合题意．
二、填空题（本大题7小题，共21分）
8、
【解析】
水吸收的热量：
；
可燃冰转化生成的甲烷气体完全燃烧放出热量：
；
锅炉的热效率：
．
9、661.1偏大
【解析】
由图所示天平可知，天平的示数为：100g+20g+1g=121g；盐水的质量：m=121g﹣55g=66g；盐水的密度ρ===1.1g/cm1；分析实验的步骤可以看出，当将量筒中的盐水倒入烧杯中时，不可避免地会有残留的盐水，使得测量的盐水的体积变小，从而使最终的密度值偏大．
10、凸透镜 近 漫
【解析】
（1）根据凸透镜成像的三种情况和应用进行判断：
u＞2f，成倒立、缩小的实像，应用于照相机和摄像机；
2f＞u＞f，成倒立、放大的实像，应用于幻灯机和投影仪；
u＜f，成正立、放大的虚像，应用于放大镜和老花镜；
（2）凸透镜成实像时，物距减小，像距增大，像增大；
（3）光滑物体表面发生镜面反射，粗糙物体表面发生漫反射．
【详解】
手机摄像头相当于凸透镜，手机拍摄时，凸透镜成倒立、缩小的实像．凸透镜成实像时，物距减小，像距增大，像变大，要使屏幕上的像大些，被拍摄物体应离手机摄像头更近一些；能从不同角度观察到手机背面的华为标识，是因为光在手机背面标识表面发生了漫反射的缘故．
11、热 减少
【解析】
[1]白炽灯是电流通过灯丝时发热，当灯丝的温度达到2500℃左右的白炽状态时会发光的原理而制成的，故它利用的是电流的热效应。
[2]为了提高灯丝的温度，减少散热，才把灯丝做成螺旋状。
12、热传递 40
【解析】
水流过发动机外表时，热量从高温的发动机传递给低温的水，这是通过热传递的方式改变发动机的内能；200g的汽油完全燃烧放出的热量：；根据可知
13、1 不变
【解析】
物体A浸没在水中，则排开水的体积V排=V=5×10-4m3， 所以物体A受到的浮力： F浮=ρ水gV排=1.0×103kg/m3×10kg×5×10-4m3=5N， 物体A对细线的拉力： F拉=G-F浮=6N-5N=1N； 剪断细线后物体A下沉，物体A的质量不变，则它的惯性不变。
14、被压缩的空气膨胀后对外做功，内能减小，温度降低 无扇叶
【解析】
电动机将空气从进风口吸入，吸入的空气被压缩，被压缩的空气膨胀后对外做功，内能减小，温度降低，所以感觉吹出的空气的温度比室温低；由于无叶电风扇没有扇叶，所有无叶电风扇比传统有叶电风扇更加安全。
三、作图题（共7分）
15、
【解析】
反向延长F1作用线，过支点O作F1作用线的垂线段L1，即为F1的力臂，如下图：
16、
【解析】
平行于主光轴的光线经凸透镜折射后折射光线通过焦点；该折射光线入射到平面镜上，根据光的反射定律画出反射光线，如图所示：
17、如下图所示
【解析】
试题分析：由图示可在，小球与A球是相互吸引的，A球对小球有一个向左的吸引力，小球还受到竖直向下的重力和沿绳子向上的拉力三个力的作用，如上图所示．
【考点定位】力的示意图
四、实验题（本大题共5小题，共20分）
18、6 4 b、c或b、d 深度 1 液体的密度 0.75×101
【解析】
（1）由图a知，圆柱体的重力G＝6N；
（2）由图a、c或a、d知，圆柱体浸没在水中后所受浮力F浮＝G﹣F＝6N﹣2N＝4N；
（1）要探究浸在同种液体中的物体所受浮力大小跟物体排开液体的体积有关，需要控制液体密度相同，排开液体的体积不同，图b、c或b、d符合要求；
（4）由c、d两图可知，圆柱体完全浸没，下沉过程中，测力计的示数不变，即物体所受浮力不变；可知：当物体浸没在同种液体中，所受浮力不随深度而改变；
（5）由图乙知，物体完全浸没时测力计的示数为1N，
则圆柱体浸没在液体中后所受浮力F浮液＝G﹣F′＝6N﹣1N＝1N；
由实验知，浸在液体里的物体受到的浮力大小还跟液体的密度有关．
圆柱体浸没在水中时，排开水的体积：V排＝＝＝4×10﹣4m1，
物体浸没在另一液体中时，排开液体的体积不变，V排仍然为4×10﹣4m1，
液体的密度：
ρ液＝＝＝0.75×101kg/m1．
19、 断开 最大 改变电阻的电压和电流 在电阻不变时，电流与电压成正比 电阻（或电压表）短路 0.4 右 2 25 D
【解析】
（1）要求滑动变阻器的滑片向右移动时连入电路中的阻值变大，故变阻器左下接线柱连入电路中与电阻串联，如下所示：
（2）连接电路时，为保护电路，开关必须断开；闭合开关前，要将滑动变阻器滑片置于使接入电路的电阻值最大的位置．
（3）①小明同学探究“电流与电压的关系”，为得出普遍性的规律要多次测量，故滑动变阻器起到保护电路和改变电阻的电压和电流的作用；②纵向分析表中数据，电压为原来的几倍，电流也为原来的几倍，即在电阻不变时，电流与电压与正比；
（4）小华同学探究“电流与电阻的关系”：①他把5Ω的电阻接入电路，闭合开关，发现电流表有示数，说明电路为通路，电压表无示数，电路中的故障可能是电阻（或电压表）短路；故障排除后，闭合开关，调节滑动变阻器的滑片，达到实验要求，电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，则电路中的电流为0.4A．②由欧姆定律，电压表示数：UV＝IR＝0.4A×5Ω＝2V，根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表的示数为2V，记录电流表的示数；③电阻两端的电压始终保持UV＝2V，根据串联电路电压的规律，变阻器分得的电压：U滑＝U﹣UV＝4.5V﹣2V＝2.5V，变阻器分得的电压为电压表示数的＝1.25倍，根据分压原理，当接入20Ω电阻时，变阻器连入电路中的电阻为：R滑＝1.25×20Ω＝25Ω，为了确保所给的3个定值电阻接入电路后都能正常进行实验，应该选取最大阻值不小于25Ω的滑动变阻器．
（5）本实验探究主要运用的科学探究方法是控制变量法：A．探究物质吸热或放热规律，根据Q＝cm△t，吸热或放热与c、m、△t有关，研究与其中一个因素的关系时要控制另下两个因素不变，采用了控制变量法；B．液体蒸发的快慢与液体温度、液体表面积和液体表面的空气流动速度有关，研究液体蒸发的快慢与其中一个因素有关时，要控制另外两个因素不变，采用了控制变量法；C．滑动摩擦力的大小与压力和接触面粗糙程度有关，研究与其中一个因素的关系时要控制另外一个因素不变，采用了控制变量法；D．串联电路中各处的电流有什么关系，为得出普遍性规律要多次测量，采用了归纳法．
20、右平衡螺母在小瓶中倒满水，测出总质量为m221.60.9见解析；
【解析】
（1）天平的指针指到了分度盘的左侧，根据左偏右调的原则，应将向右调节平衡螺母，使指针指在分度盘中央；
（2）②第一步测量小空瓶的质量m1，第三步测量的是小空瓶和红葡萄酒的质量m3，由此可知第二步应该测量的是m2，仿照第三步，第二步应该是：在小瓶中倒满水，测出总质量为m2；③游码标尺上，一大格为1g，等分成5个小格，所以分度值为0.2g，故 m320g+10g+
3.6g-12g=21.6g；
（3）已知空瓶的质量m1和装满水后的总质量m2，水的质量为m水=m2-m1=36g-12g=24g；已知水的密度为水=1g/所以空瓶的容积为V==24，已知空瓶的质量m1和装满红葡萄酒后的总质量m3，红葡萄酒的质量为m酒=m3-m1=21.6g-12g=9.6g；所以红葡萄酒的密度为ρ酒===0.9g/；
（4）①用刻度尺测出正方体金属块的边长l，则金属块的体积为；②用弹簧测力计测出金属块的重力G；③将金属块浸没在葡萄酒中，测得示数为；金属块受到的浮力：G，红葡萄酒的密度为：
21、响度振幅温度计示数升高快慢不同电流相同时，相同时间内，电阻越大产生的热量越多
【解析】
[1][2]甲图：在该实验中通过观察小球的运动可以知道音叉在振动，如果响度越大，小球被弹开的距离越大，这也说明响度与音叉振动的幅度有关。
[3][4]乙图：在实验中，刚开始温度计的示数相同，当加热一段时间后，发现两个瓶中水的温度升高的快慢不同，这也说明当电阻不同时，在相同的时间内，当电流相同时，电阻越大，其产生的热量就越多。
22、1.2 0.24 83.3%
【解析】
（1）[1][2]如图弹簧测力计的分度值为0.2N，示数为1.2N；测力由25.0cm上升到45.0cm，所以拉力F所做的功为:
；
（2）[3]物体的重为：
钩码由0.0cm上升到10.0cm，所以对钩码做的功为：
；
动滑轮的机械效率约为：
．
涉及机械效率的问题时，关键是要清楚总功、有用功、额外功都在哪，特别要清楚额外功是对谁做的功，弄清楚这些功后，求效率就显得简单了．
五、计算题（本大题共2小题，共13分）
23、（1）8Ω；（2）16Ω；（3）4.5W．
【解析】
（1）由甲图知，当滑片在端时，电路为的简单电路，电压表测电源的电压，此时电路中电流最大，的示数最大；由图乙可得：电源的电压，电路中的电流，由欧姆定律可得的阻值：；
（2）由甲图知，当滑片在端时，与的最大阻值串联，电压表测两端的电压，此时电路中电流最小，的示数最小；由乙图知：，电路中的电流，则滑动变阻器两端的电压：，滑动变阻器的最大阻值：；
（3）滑片P移动到滑动变阻器的中点时，电路总电阻：；此时电路中的电流：，则电阻消耗的电功率：．
24、（1）240W（2）85%（3）200Pa
【解析】
（1）由图知道，有2段绳子拉物体，所以s=2h，拉力端移动的速度是：v拉=2v物=2×0.2m/s=0.4m/s，
所以，工人师傅拉绳的功率是： = 600N×0.4m/s=240W；
（2）滑轮组的机械效率是： =85%；
（3）根据题意，不计摩擦及绳重时，F=（G+G动 ），
所以，动滑轮重是：G动=2F-G=2×600N-1140N=60N，
体重为450N的小明站在提篮内利用此滑轮组提升该重物时，小明拉绳子时的最大拉力等于其重力，F最大=G人=450N，则对提篮的拉力是：F拉=3 F最大=3×450N=1350N，
故体对地面的最小压力是：F压=G小明+G+G动-F拉 =450N+1140N+60N-1350N=300N，
由于提篮与水平地面的接触面积是：s=1. 5m2，
物体对地面的最小压强是： =200Pa．
六、综合能力题（本大题共3小题，共18分）
25、热 220Ω 9.9×105J 12.1min
【解析】
（1）电流通过电热丝时做功产生热量，利用电流的热效应；
（2）开关S与触点c接通时，电路中只有R2工作，电路中的电流较小，由图丙可知，电路中的电流I2=2A；开关S与触点a、b接通时，R1与R2并联，电路中的电流最大，由图丙可知，电路中的电流 I=3A，因并联电路中各支路独立工作、互不影响，所以，通过R2的电流不变，因并联电路中干路电流等于各支路电流之和，所以，通过R1的电流：，
由 可得电热丝R1的阻值： ；
(3)由图丙可知，开关S与触点a、b接通时的工作时间：，
开关S与触点c接通时的工作时间：，
电饭锅在这次煮饭的过程中消耗的电能：，
(4)电饭煲正常工作时，由图丙可知，电饭煲从开始工作到S第一次自动断开时的时间：，此过程中产生的热：，
电饭煲最大功率时电路中的总电阻：，
在不考虑热损失的条件下，在不同电压下，电饭煲从开始工作到S第一次自动断开产生的热量相同，所以，由 可得，在实际电压是200V时电饭煲工作的时间： 。
26、变阻器 1.08×106 0.8 A 相同速度A的刹车距离更短 200 5.56
【解析】
(1)电动车中改变车速的控制器相当于实验室中的滑动变阻器，它和电动机应该串联在一起使用，从而起到调节电流的作用．
(2)知道电动机的最大容量W电=400W⋅h=0.4kW⋅h=0.4×3.6×106J=1.44×106J
电能转化为的机械能：
W机械能=W电×75%=1.44×106J×75%=1.08×106J；
由η=和Q放=mq可得：
需要汽油m= = ==0.8kg，
(3)由图可知，车速相同时，A实际刹车距离s比B的短，说明其刹车性能较好；
(4)小明骑该车以最大规定速度在水平路面匀速行驶，运动的路程是水平方向的，重力方向是竖直向下，所以在竖直方向没有通过的距离，则重力没有做功，也就是重力做的功为0；
小明和车总质量：
m=40kg+40kg=80kg，
根据图象可知总质量为80kg时的摩擦阻力f=20N，
根据表格可知最大车速v=36k/h=10m/s，
则最大功率P=fv=20N×10m/s=200W；
消耗电功率：
P电= =，
由P=UI可得：
I===5.56A．
27、大气压倒立直线传播B不可能
【解析】
（ (1)水吸热汽化生成水蒸气，水蒸气把易拉罐内的空气排出，封住罐口，停止加热，罐内气体温度降低，气体压强减小小于大气压，大气压将易拉罐压瘪，易拉罐被压瘪可以表明大气压的存在。(2)由题意可知用易拉罐制成的针孔照相机的原理就是小孔成像，由光的直线传播可知小孔成的像是倒立的实像；(3)为了能让两易拉罐间距离增大，可以用吸管按图中箭头B所示的方向用力吹气使得易拉罐的右侧空气流动加快，气压减小易拉罐向右运动，从而使两易拉罐间距离增大。(4)用塑料薄膜擦过的塑料管，吸管上会带电，能够吸引轻小的易拉罐。
点睛：（1）根据易拉罐被压瘪现象可知大气压的存在；（2）小孔成像是由于光的直线传播形成的，像的特点是：倒立的实像．（3）流速越大的地方压强越小；（4）带电体能够吸引轻小的物体。
实验序号
电压/V
电流/A
1
1.0
0.18
2
2.0
0.36
3
3.0
0.54
m1/g
m2/g
m3/g
12
36
¨¨
质量m/kg
40
行驶过程中轮胎与地面接触的总面积S/m2
8×10-3
电能转化为机械能的效率η
75%
工作电压U/V
48
规定最大行驶速度v/km•h-1
≤36
