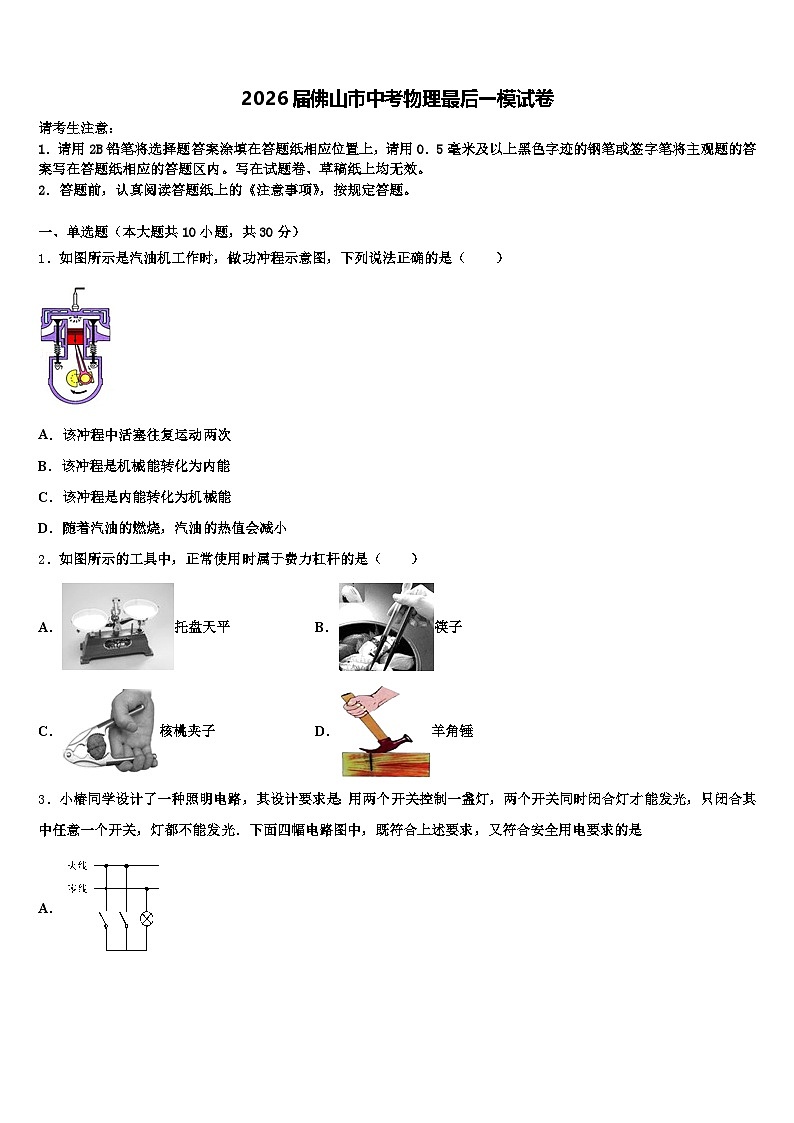

2026届佛山市中考物理最后一模试卷（含答案解析）

这是一份2026届佛山市中考物理最后一模试卷（含答案解析）试卷主要包含了关于声现象，下列说法错误的是，下列有关声与光的说法中正确的是等内容，欢迎下载使用。
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、单选题（本大题共10小题，共30分）
1．如图所示是汽油机工作时，做功冲程示意图，下列说法正确的是（ ）
A．该冲程中活塞往复运动两次
B．该冲程是机械能转化为内能
C．该冲程是内能转化为机械能
D．随着汽油的燃烧，汽油的热值会减小
2．如图所示的工具中，正常使用时属于费力杠杆的是（ ）
A．托盘天平B．筷子
C．核桃夹子D．羊角锤

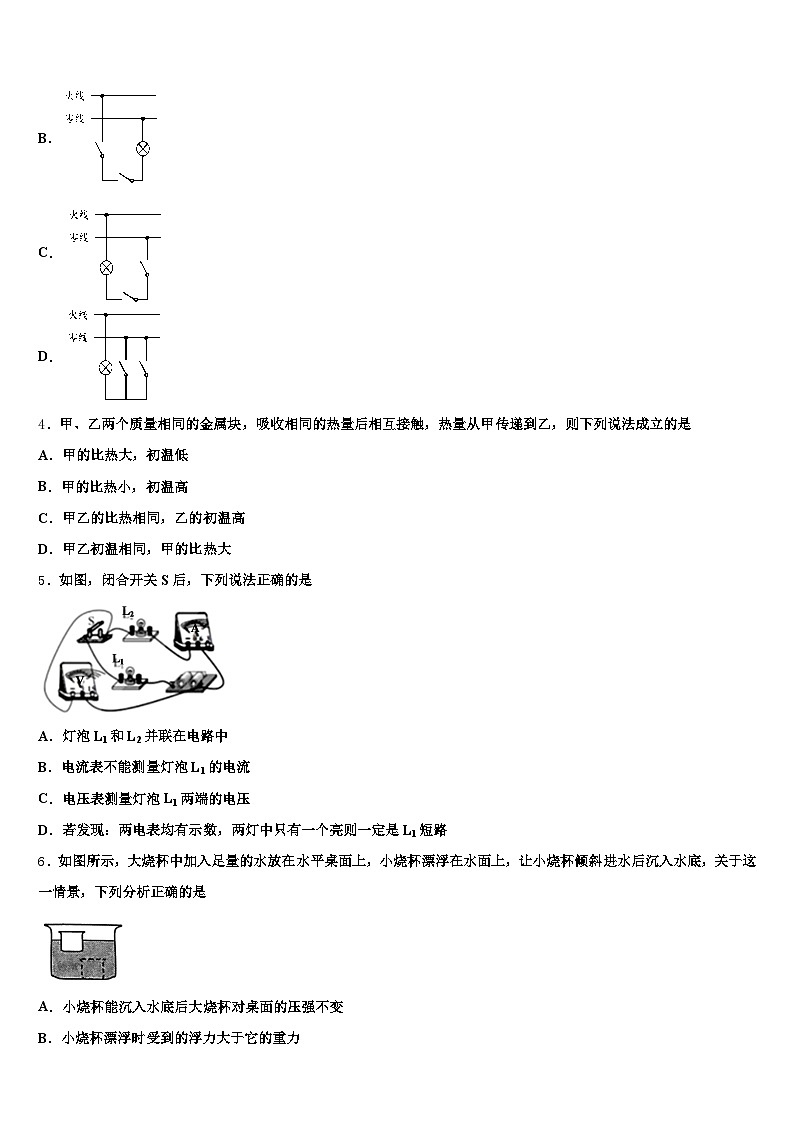

3．小椿同学设计了一种照明电路，其设计要求是：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关，灯都不能发光．下面四幅电路图中，既符合上述要求，又符合安全用电要求的是
A．
B．
C．
D．
4．甲、乙两个质量相同的金属块，吸收相同的热量后相互接触，热量从甲传递到乙，则下列说法成立的是
A．甲的比热大，初温低
B．甲的比热小，初温高
C．甲乙的比热相同，乙的初温高
D．甲乙初温相同，甲的比热大
5．如图，闭合开关S后，下列说法正确的是
A．灯泡L1和L2并联在电路中
B．电流表不能测量灯泡L1的电流
C．电压表测量灯泡L1两端的电压
D．若发现：两电表均有示数，两灯中只有一个亮则一定是L1短路

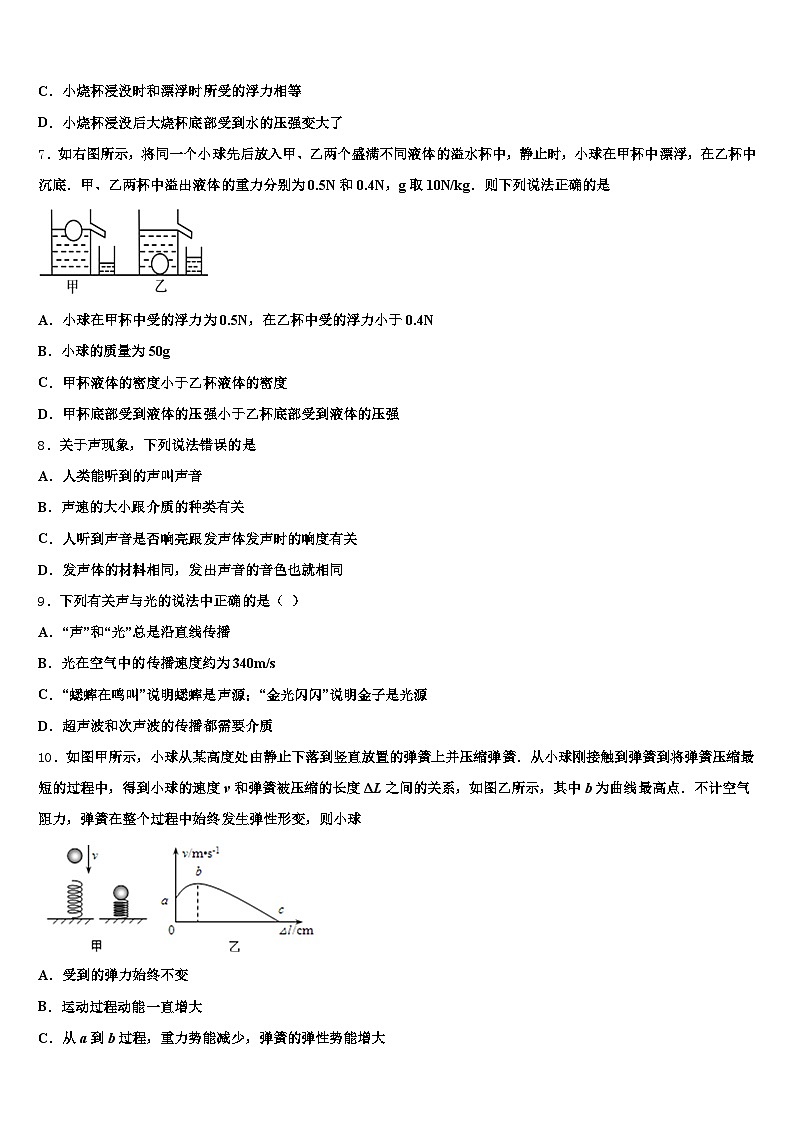

6．如图所示，大烧杯中加入足量的水放在水平桌面上，小烧杯漂浮在水面上，让小烧杯倾斜进水后沉入水底，关于这一情景，下列分析正确的是
A．小烧杯能沉入水底后大烧杯对桌面的压强不变
B．小烧杯漂浮时受到的浮力大于它的重力
C．小烧杯浸没时和漂浮时所受的浮力相等
D．小烧杯浸没后大烧杯底部受到水的压强变大了
7．如右图所示，将同一个小球先后放入甲、乙两个盛满不同液体的溢水杯中，静止时，小球在甲杯中漂浮，在乙杯中沉底．甲、乙两杯中溢出液体的重力分别为0.5N和0.4N，g取10N/kg．则下列说法正确的是
A．小球在甲杯中受的浮力为0.5N，在乙杯中受的浮力小于0.4N
B．小球的质量为50g
C．甲杯液体的密度小于乙杯液体的密度
D．甲杯底部受到液体的压强小于乙杯底部受到液体的压强
8．关于声现象，下列说法错误的是
A．人类能听到的声叫声音
B．声速的大小跟介质的种类有关
C．人听到声音是否响亮跟发声体发声时的响度有关
D．发声体的材料相同，发出声音的音色也就相同
9．下列有关声与光的说法中正确的是（ ）
A．“声”和“光”总是沿直线传播
B．光在空气中的传播速度约为340m/s
C．“蟋蟀在鸣叫”说明蟋蟀是声源；“金光闪闪”说明金子是光源
D．超声波和次声波的传播都需要介质
10．如图甲所示，小球从某高度处由静止下落到竖直放置的弹簧上并压缩弹簧．从小球刚接触到弹簧到将弹簧压缩最短的过程中，得到小球的速度v和弹簧被压缩的长度ΔL之间的关系，如图乙所示，其中b为曲线最高点．不计空气阻力，弹簧在整个过程中始终发生弹性形变，则小球
A．受到的弹力始终不变
B．运动过程动能一直增大
C．从a到b过程，重力势能减少，弹簧的弹性势能增大
D．从b到c过程，弹性势能转化为重力势能，小球的机械能不变
二、多选题（本大题共3小题，共12分）
11．如图所示，两个底面积相同的薄壁容器甲乙分别装有密度为ρa，ρb的液体，放置在水平桌面上，现将同一物块(密度为ρ)分别放入两容器中，物块静止时两容器中液面等高．下列说法正确的是
A．液体密度与物体密度的关系为ρa＜ρb＜ρ
B．放入物块后，乙容器底受到液体的压强较大
C．放入物块后，乙容器底受到液体的压力较大
D．放入物块后，甲容器对桌面的压强增加量较大
12．很多动物为了适应自身的生存环境，进化时符合一定的物理规律，下列说法中正确的是
A．鸟的翅膀上部是向外凸起的流线型，可以获得升力便于飞行
B．鱼类靠“鱼鳔”像潜水艇一样来改变自身的重力，实现上浮和下沉
C．壁虎的脚掌上有许多“吸盘”，利用大气压使其不会从天花板上掉下来
D．骆驼具有宽大的脚掌，可以减小对沙漠的压力而不会下陷
13．关于家庭电路和安全用电常识，下列说法中正确的是
A．人体安全电压为不高于220V
B．使用试电笔时，手应接触笔尾金属体
C．只有接触高压线路才会发生触电事故
D．家里的空气开关“跳闸”，可能是发生了短路
三、填空题（本大题共5小题，共10分）
14．2019年4月23日为纪念人民海军成立70周年，我国在青岛举行国际阅舰式活动。阅舰式上，受阅舰只依次从检阅舰﹣﹣“西宁”号导弹驱逐舰前面通过，若以受阅舰船为参照物，西宁舰是_____（选填“运动”或“静止”）的；检阅舰上，鲜艳的八一军旗在阳光下迎风飘扬，军旗上八一字样看起来是黄色的，是因为它_____（选填“吸收”或“反射”）太阳光中的黄色以外的色光；受阅潜艇从潜航到浮出水面的过程在中，它所受的浮力_____（选填“变大”、“变小”或“不变”）。
15．如图所示电路，电源电压不变，R1是定值电阻，R2是最大阻值为50Ω的滑动变阻器．闭合开关，R2的滑片从最右端移动到最左端．当滑片位于最左端时，电流表的示数为为0.6A，电压表的示数为为6V．则（1）电阻R1的阻值为____Ω；（2）R2的滑片置于最右端时，通电1min，R2产生的热量为_____J；（3）R2的滑片从最右端移动到最左端的过程中，电压表的示数变化了___V，R2的最大功率为_____W．
16．如图所示，A物体重40 N，B物体重12 N．A物体在绳子水平拉力作用下沿水平桌面向右做匀速直线运动，它受到桌面的摩擦力为___N如果要使A物体匀速向左运动，则应给它施加一个大小为___N的水平向左拉力．
17．图甲中A、B分别为小灯泡L和定值电阻R的I﹣U图象，定值电阻R的阻值为_______Ω．图乙为小灯泡L和电阻R连接的电路，其中电源电压为8V，则小灯泡的实际电功率为_______W，通电10s电路产生的热量为_______J．
18．如图所示是一种薪能源——可燃冰．2017年5月l8日，我国在南海开采可燃冰获得成功！1m3可燃冰可分解释放约168m3的天然气，可燃冰属于_____（选填“可”或“不可”）再生能源，完全燃烧168m3的天然气可以释放的热量为_____J，若这些热量全部被水吸收，可以将质量为_____t的水由20℃加热到70℃，q天然气=4×107 J/m3，c水=4.2×103J/（kg·℃）]
四、计算题（本大题共3小题，共29分）
19．某水泵房每天需要将1000m3的水送到18m高的蓄水池里，这个工作由一台水泵来完成，若这台水泵每天工作5h，请通过计算回答：（取g=10N／kg）
⑴水泵每天需要将多少质量的水输送到蓄水池里？
⑵这台水泵每天做功至少应是多少？
⑶这台水泵的功率至少应是多少千瓦？
20．灯泡L标有“2.5V”字样，它的电阻随它两端电压变化的关系图象如图甲所示．将该灯泡L和滑动电阻器R接入电源电压恒定的电路中（如图乙），闭合开关S，当滑动变动器滑片调到某一位置时，灯泡L恰好正常发光，此时电压表的示数为2V．
（1）灯泡的额定功率是多少？
（2）当电压表的示数为3V时，滑动变阻器接入电路中电阻是多少？通电8s灯泡消耗的电能是多少？
21．如图，电源电压恒定，R1、R2是定值电阻，R1=10Ω，滑动变阻器R3标有“20Ω 0.5A”字样．只闭合开关S1，电流表的示数为0.9A；再闭合开关S2、S3，电流表的示数变为1.5A，求：
（1）电源电压、R2电阻值；
（2）开关S1、S2、S3都闭合时，R2在10s内产生的热量；
（3）只闭合开关S3，移动变阻器滑片时，R1的电功率变化范围．
五、作图题（本大题共2小题，共4分）
22．在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上．要求：闭合电键S后，向左移动滑动变阻器的滑片P，小灯变暗；电压表测量小灯泡两端的电压．
（______）
23．如图所示，用杠杆将物体A吊起，O是支点，请画出拉力F1的力臂L1和物体A所受的重力G的示意图。
六、实验探究题（本大题共3小题，共15分）
24．如图所示，用压强计“探究影响液体内部压强大小的因素”。
比较乙、丙和丁图，可以得到：在同一深度，液体内部向各个方向的压强_____。在乙图中，若只将烧杯中的水换成同深度的盐水，其他条件不变，则可以观察到U形管两边液面的高度差将_____。（选填“变大”、“变小”或“不变”）若在步骤（2）时，图乙中U形管左右两侧水面的高度差h＝5cm，则橡皮管内气体的压强与大气压之差约为_____Pa．（ρ盐水＝1.2×103kg/m，ρ水＝1.0×103kg/m）
25．如图所示，杠杆AB可绕O转动，绳AD连在以A为圆心的弧形导轨MN上，D可在MN上自由滑动，当绳的D端从N向M滑动过程中，杠杆仍保持平衡，则AD对杠杆的拉力变化情况是_____．
26．小明在探究并联电路电流规律的实验中，如图甲是实验的电路图。
在连接电路时发现，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，他忘了________。他先将电流表接A处，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是______。他在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是___________；在排除故障后，电流表的示数如图丙所示，则电流表的示数为________A。在解决了以上问题后，将电流表分别接入A、B、C三点处，闭合开关，测出了一组电流并记录在表格中，立即得出了并联电路的电流规律。请你指出他们实验应改进方法是____________。实验结束后，小明又利用器材连接了如图丁所示的电路图，当开关S由断开到闭合时，电流表A2的示数_____（选填“变大”“变小”或“不变”）。
参考答案
一、单选题（本大题共10小题，共30分）
1、C
【解析】
（1）四冲程内燃机曲轴转一圈，完成2个冲程，1个工作循环中包括4个冲程并对外做功1次；
（2）汽油机的四个冲程，可根据气阀和活塞的状态判断是哪个冲程；将机械能转化为内能的是压缩冲程，将内能转化为机械能的是做功冲程；
（3）热值是物质的一种属性，只与物质的种类有关．
【详解】
A、在四冲程汽油机的一个工作循环中，活塞往复运动两次，由四个冲程组成，因此做功冲程中活塞从汽缸顶端运动到下端，故A错误；
BC、汽油机在做功冲程中，内能推动活塞向下运动，内能转化为机械能，故B错误、C正确；
D、热值是物质的一种属性，只与物质的种类有关，因此当汽油不断减少时，汽油的热值不变，故D错误．
故选C．
四冲程内燃机的四个冲程：吸气、压缩、做功、排气，其中做功和压缩冲程有能量的转化．
2、B
【解析】
A. 托盘天平是等臂杠杆的典型应用；
B. 筷子使用时，动力臂小于阻力臂，是费力杠杆；
C. 核桃夹使用时，动力臂大于阻力臂，是省力杠杆；
D. 羊角锤使用时，动力臂大于阻力臂，是省力杠杆；
故B为费力杠杆，符合题意．
3、B
【解析】
试题分析：为保证安全电路设计时要求开关应接在火线上；分析电路可知哪一种设计可以满足只有两开关同时闭合灯才发光．分析电路可知，若两开关并联，则只要闭合一个开关，灯即发光；若两开关串联，则只有两开关都闭合时电路才能接通；为保证安全开关应接在火线上．符合条件的为B；故选B．
考点：电路的设计
4、B
【解析】
甲、乙两个质量相同的金属块，吸收相同的热量后相互接触，热量从甲传递到乙，因为热传递发生的条件是要有温度差，所以说明甲的温度高；
A．由Q=cm（t-t0）知道，若甲的比热大，初温低，则甲升高的温度要比乙低，所以热量不能从甲传递到乙，故A错误；
B．若甲的比热小，初温高，则甲升的温度高，即甲的末温高，热量可以从甲传递到乙，故B正确；
C．若甲乙的比热相同，升高的温度相同，热量从甲传递到乙，说明甲的初温高，故C错误；
D．甲乙初温相同，甲的比热大，则甲升的温度低，热量不可能从甲传递到乙，故D错误．
5、D
【解析】
A、由电路图可知，开关S闭合，L1与L2首尾相接，两灯是串联的，S控制所有灯泡，故A错误
B、两灯是串联的，电流表可以测量灯泡 L1 的电流，也可以测量灯泡 L2的电流，故B错误；
C、电压表并联在灯泡L2两端，测量灯泡 L2两端的电压，故C错误；
D、由于两灯泡串联，电流表有示数，只有一个灯泡亮，说明电路是通路，由于电压表并联在灯泡L2两端，电压表也有示数，则不可能是L2短路，一定是L1短路，故D正确．
6、A
【解析】
A．小烧杯沉入水底后，大烧杯对桌面的压力不变，压强不变，故A选项正确；
B．小烧杯漂浮时受到的浮力等于它的重力，故B选项错误；
C．因为小烧杯浸没时受到的浮力小于重力，而小烧杯漂浮时受到的浮力等于重力，所以小烧杯浸没时受到的浮力小于漂浮时所受到的浮力，故C选项错误；
D．因为小烧杯浸没后小烧杯受到的浮力变小，所以小烧杯排开水的体积变小，所以小烧杯浸没后，水面下降，所以根据液体压强公式可知，小烧杯浸没后大烧杯底部受到水的压强变小了，故D选项错误．
7、B
【解析】
A、小球先后放入甲、乙两个盛满不同液体的溢水杯中，根据阿基米德原理：物体所受浮力的大小与排开液体的重力相等，则：小球在甲杯中受到的浮力F甲＝G排甲＝0.5N，小球在乙杯中受到的浮力F乙＝G排乙＝0.4N；故A错误；
B、由于小球在甲杯漂浮，则根据漂浮条件和阿基米德原理可知：G球＝G排甲＝0.5N；
小球的质量，故B正确；
C、小球在甲杯漂浮，则：ρ甲＞ρ球，小球在乙杯中沉底，则：ρ乙＜ρ球，两种液体的密度：ρ甲＞ρ乙；故C错误；
D、两杯中液面高度相同，ρ甲＞ρ乙，所以，根据p＝ρgh知，甲杯液体对杯底的压强大于乙杯液体对杯底的压强，故D错误．
8、D
【解析】
A、人类能听到的声叫声音，声音、超声波和次声波统称为声，故A正确；
B、声音传播速度与介质种类有关，一般说，声音在空气中传播最慢，在液体中较快，在固体中最快，故B正确；
C、人听到声音是否响亮跟发生体发声时的响度和发声体的距离有关，故C正确；
D、音色不仅与发声体材料有关，还与结构有关，故D错误。
9、D
【解析】
A．声波是向四面八方传播的，光在同一种均匀介质中沿直线传播，所以A错；
B．光在空气中的速度是300000km/s，声音在空气中的速度是340m/s，所以B错；
C．金子是反射光的，所以金子不是光源，C错；
D．所有声音的传播都需要介质，所以D正确；
应选D．
10、C
【解析】
A. 小球从某高度处由静止下落到竖直放置的轻弹簧上并压缩弹簧，从小球刚接触到弹簧到将弹簧压缩最短的过程中，弹簧形变程度逐渐变大，所以小球受到弹力也逐渐变大，故错误；
B. 由图乙可知，小球速度先变大，后变小，小球的质量不变，所以小球动能先变大，后变小，故错误；
C. 小球从a到b的过程中，小球高度降低，弹簧的弹性形变变大，所以重力势能减少，弹簧的弹性势能增大，故正确；
D. 从b到c过程，小球的高度降低、速度减小，弹簧的形变程度增大，但并不是只有重力势能转化为弹性势能，动能也会转化为弹性势能，所以该过程中小球的机械能减少，有一部分机械能转化为弹簧的弹性势能，故错误．
二、多选题（本大题共3小题，共12分）
11、BC
【解析】
A.根据浮沉条件可知，甲中物块悬浮，所以ρa=ρ，乙中物块漂浮，所以ρb＞ρ，即ρb＞ρa=ρ，故A错误；
B.由选项A分析可知ρb＞ρa，根据液体压强公式 可知乙容器底受到液体的压强较大，故B正确；
C.由选项B分析可知乙容器底受到液体的压强较大，根据公式 可知乙容器底受到液体的压力较大，故C正确；
D. 容器对桌面的压强增加量 ，因为甲乙容器中增加的重力均来自同一小物块，所以容器对桌面的压强增加量相同，故D错误．
12、AC
【解析】
A. 鸟的翅膀上部是向外凸起的流线型，在翅膀上方的空气流速快压强小，在翅膀下方的空气流速慢压强大，便形成向上的升力，故A正确．
B. 鱼在水中是靠鱼鳔来改变自身的体积从而改变浮力来实现上浮和下沉．潜水艇是靠改变自身的重力，实现上浮和下沉，故B错误．
C. 壁虎的脚掌上有许多“吸盘”，外界大气压把吸盘压在天花板上，从使其在天花板上也不会掉下来，故C正确；
D. 骆驼能在沙漠自如行走，是因为它的脚掌面积很大，在压力一定时减小了骆驼对地面的压强，从而不会陷入沙漠中．故D错误．
13、BD
【解析】
A．只有不高于36V的电压对人体才是安全的，故A错误；
B．使用试电笔时，手应接触笔尾金属体，故B正确；
C．高压线路、家庭电路对人体都是危险的，故C错误；
D．空气开关跳闸的基本原因是：短路或用电器总功率过大，故D正确．
三、填空题（本大题共5小题，共10分）
14、运动 吸收 变小
【解析】
若以受阅舰船为参照物，西宁舰与受阅舰船之间发生了位置变化，所以西宁舰是运动的；
黄色只反射黄光，其它色光被吸收掉了，故军旗上八一字样看起来是黄色的；
受阅潜艇从潜航到浮出水面的过程在中，排开水的体积不断减小，由F浮＝ρ水gV排知，潜艇所受浮力变小。
15、10 30 5 0.9
【解析】
（1）由电路图可知：、串联在电路中，的最大阻值为50，闭合开关，当的滑片位于最左端时，只有接入电路，此时电路中的电流为0.6A，电压表的示数为6V，即电源电压为6V，根据欧姆定律，则电阻的阻值为：===10；
（2）R2的滑片置于最右端时，通电1min，R2产生的热量为：==5060s=30J；
（3）R2的滑片在最右端时，两端的电压为：=50=5V，R2的滑片在最左端时，两端的电压为0V，所以滑片从最左端移动到最右端的过程中电压表的示数变化了5V，滑动变阻器消耗的功率为：====，由上式可知：当=10时，R2的最大功率为，==0.9W.
16、12 24
【解析】
[1]A物体向右匀速运动所受的力为平衡力，这时它受到两个力相等，所以摩擦力等于绳子的拉力也就是B物体的重力为12N；
[2]要想让A物体匀速向左运动，就必须克服摩擦力和B物体的重力，所以此时的拉力为24N．
17、20 0.6 24
【解析】
根据甲图可以看出，定值电阻两端的电压为8V时，通过定值电阻的电流为0.4A，定值电阻的阻值为： ，小灯泡与定值电阻串联，通过它们的电流相同，电源电压为8V，小灯泡与定值电阻两端的电压之和为8V，根据图甲可以看出当通过它们的电流为0.3A时，小灯泡两端的电压为2V，定值电阻两端的电压为6V，此时小灯泡与定值电阻两端的电压之和为8V，正好等于电源电压，此时灯泡的实际电功率为：，通电10s电路产生的热量为：.
18、 不可 6.72×109 32
【解析】由题知，可燃冰在短时间之内不可再生，所以可燃冰是不可再生能源；1m3可燃冰在常温常压下可释放出168m3的天然气，则完全燃烧168m3的天然气可放出的热量：Q放＝qV＝4×107J/m3×168m3＝6.72×109J，天然气完全燃烧放出热量全部被水吸收,则Q吸＝Q放＝6.72×109J，由Q吸＝cm△t可得，这些热量可加热水的质量：m＝ ＝＝32000kg＝32t.
四、计算题（本大题共3小题，共29分）
19、 (1)1kg (2)1.8J (3)10kW
【解析】
（1）水的质量为：m=V=1.0kg/1000=1kg.
（2）水的重力为：G=mg=1kg10N/kg=1N.
这台水泵每天做功:W=Gh=1N18m=1.8J.
（3）水泵的功率p=1W=10kW.
20、（1）0.625W（2）16Ω; 2.25J．
【解析】
（1）灯泡L标有“2.5V”字样，从图象可知，灯泡正常发光时，灯泡电阻为10Ω，
则灯泡的额定功率P额＝＝＝0.625W，
（2）已知灯泡L恰好正常发光，此时电压表的示数为2V，则电源电压U＝2.5V+2V＝4.5V，
当电压表示数为＝3V时，灯泡两端电压为＝U﹣＝4.5V﹣3V＝1.5V，
由图象可知，此时灯泡电阻＝8Ω，
串联电路中电流处处相等，则＝，
即＝，
解得R＝16Ω，
通电8s灯泡消耗的电能W＝t＝×8s＝2.25J．
21、（1）9V,15Ω （2）54J （3）0.9-2.5W
【解析】
（1）由电路图知，只闭合开关S1时，只有R1连入电路，由欧姆定律可得电源电压
U=I1R1=0.9A×10Ω=9V
由电路图知，开关S1、S2、S3都闭合时，变阻器短路，R1与R2并联，电流表测干路电流，
因为并联电路支路间互不影响，所以通过R1的电流不变，仍然为0.9A，则通过R2的电流
I2=I-I1=1.5A-0.9A=0.6A
且
U=U1=U2=9V
由欧姆定律可得R2的电阻值
（2）开关S1、S2、S3都闭合时，R1与R2并联，在10s内R2产生的热量
Q2=W2=UI2t=9V×0.6A×10s=54J
（3）由图可知，只闭合开关S3，R1、R3串联，若滑片在右端时，只有R1连入电路，此时电路中电流0.9A，由变阻器规格可知其允许通过的最大电流为0.5A，因串联电路中电流处处相等，所以电路中的最大电流为0.5A，此时R1的电功率最大，则
P1最大=I最大2R1=（0.5A）2×10Ω=2.5W
当滑片在左端时，变阻器连入阻值最大，电路中电流最小，此时R1的功率最小，电路中的最小电流
所以
P1最小=I小2R1=（0.3A）2×10Ω=0.9W
所以R1电功率变化范围为
0.9W～2.5W
答：（1）电源电压为9V；R2=15Ω；
（2）开关S1、S2、S3都闭合时，R2在10s内产生的热量为54J；
（3）只闭合开关S3，移动变阻器滑片时，R1的电功率变化范围0.9W～2.5W。
五、作图题（本大题共2小题，共4分）
22、
【解析】
电压表要测小灯两端电压应与灯泡并联；滑动变阻器要改变灯泡亮度，应一上一下串联入电路中．滑片左移灯变暗，说明电路中电流变小，电阻变大，所以应将变阻器的右下接线柱接入电路中．如图所示：
23、
【解析】
O点是杠杆的支点，从支点向拉力F1作用线做垂线，即是力臂L1；重物的重心在物体的几何重心，重力的方向是竖直向下的，从作用点起沿竖直向下的方向，画一条带箭头的线段；如图所示。
六、实验探究题（本大题共3小题，共15分）
24、相等 变大 500
【解析】
(1)比较乙图、丙图和丁图，在相同液体的同一深度处，金属盒的朝向不同，而U形管两侧的液面高度差相等，可以得到：在同一深度，液体内部向各个方向的压强相等；
(2)在乙图中，若只将烧杯中的水换成同深度的盐水，其他条件不变，控制了深度不变，把水换成盐水，液体密度变大，液体压强变大，则可以观察到U形管两边液面的高度差将变大；
(3)图乙中U形管左右两侧水面的高度差h=5cm，则橡皮管内气体的压强与大气压之差约为： =1×103kg/m3×10N/kg×0.05m=500Pa.
25、先变小后变大
【解析】
本题应当从动力臂的长度变化入手，因为阻力和阻力臂不变，根据杠杆的平衡条件知：动力臂如果变长则动力变小；动力臂变短则动力变大．由图可以看出，杠杆左端的阻力（物体的重力）没有改变，阻力臂也没有改变，
所以根据杠杆的平衡条件：动力×动力臂=阻力×阻力臂，
要想得出AD对杠杆的拉力变化情况，可以分析拉力力臂的变化．
如上图所示：当绳子AD处于D位置时的力臂为：LD，
当绳子AD处于E位置即与杠杆垂直时的力臂为：LE
当绳子AD处于F位置时的力臂为：LF
在直角三角形AOG和AOH中，LE均为斜边，所以LE＞LD；
LE＞LF；
综上分析：绳子AD从N到M的过程中力臂先变大后变小，
所以AD对杠杆的拉力先变小后变大．
解决本题的关键是熟知杠杆平衡条件的应用，在解题过程中要找准变化的量和不变的量，作力臂时要准确．
26、断开开关 L1断路 电流表正负接线柱接反 0.24 换用不同规格的两只灯泡，多测几组数据 变大
【解析】
根据“探究并联电路电流规律的实验”可知,本题考查并联电路中的电流规律,根据并联电路的电流规律以及故障分析、电流表读数等内容分析判断。
【详解】
(1)[1]在连接电路时发现，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，他忘了断开开关；
(2)[2]将电流表接A处，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，说明L1所在支路断路；
(3)[3]他在测量B处的电流时，发现电流表的指针偏转如图乙所示，即反向偏转，原因是：电流表正负接线柱接反了；
[4]在排除故障后，电流表的示数如图丙所示，图中电流表选用小量程，分度值为0.02A，则电流表的示数为0.24A；
(4)[5]只测量了一组数据得出的结论有偶然性，应改进方法是：换用不同的灯泡测量多组数据；
(5)[6]实验结束后，小明又利用器材连接了如图丁所示的电路图，当开关S断开时，电路中只有L1，电流表A2测电路中电流，S闭合时，两灯并联，电流表A2测干路的电路中，因L1的电压和电阻不变，由欧姆定律，通过其的电流不变，根据并联电路电流的规律，电流表的示数变大。
