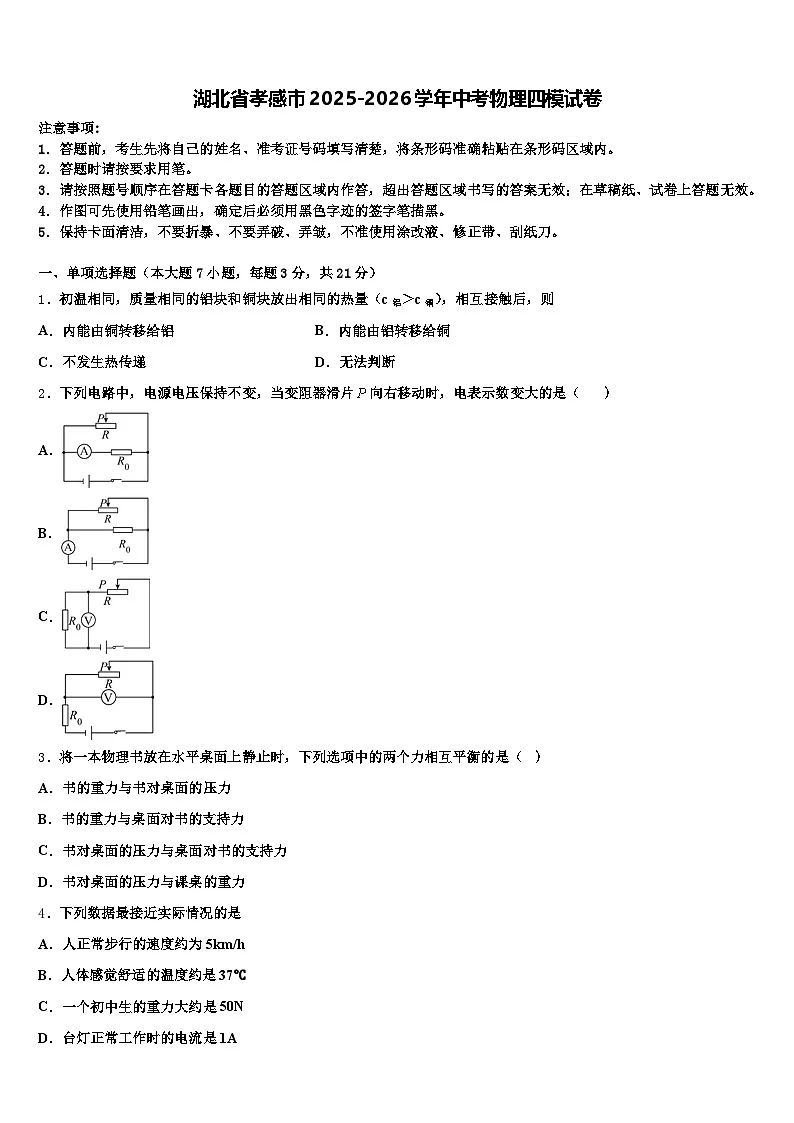

湖北省孝感市2025-2026学年中考物理四模试卷（含答案解析）

这是一份湖北省孝感市2025-2026学年中考物理四模试卷（含答案解析），共19页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单项选择题（本大题7小题，每题3分，共21分）
1．初温相同，质量相同的铝块和铜块放出相同的热量（c铝＞c铜），相互接触后，则
A．内能由铜转移给铝B．内能由铝转移给铜
C．不发生热传递D．无法判断
2．下列电路中，电源电压保持不变，当变阻器滑片向右移动时，电表示数变大的是（ ）
A．
B．
C．
D．
3．将一本物理书放在水平桌面上静止时，下列选项中的两个力相互平衡的是（ ）
A．书的重力与书对桌面的压力
B．书的重力与桌面对书的支持力
C．书对桌面的压力与桌面对书的支持力
D．书对桌面的压力与课桌的重力
4．下列数据最接近实际情况的是
A．人正常步行的速度约为5km/h
B．人体感觉舒适的温度约是37℃
C．一个初中生的重力大约是50N
D．台灯正常工作时的电流是1A

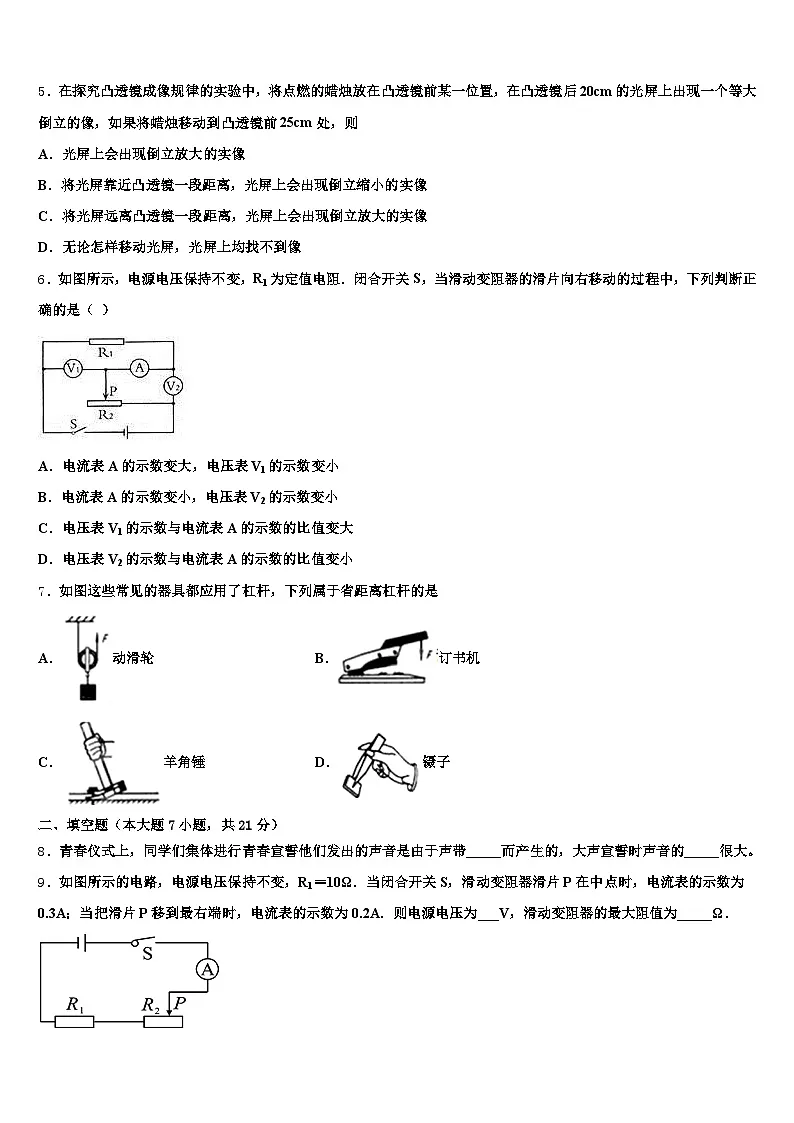

5．在探究凸透镜成像规律的实验中，将点燃的蜡烛放在凸透镜前某一位置，在凸透镜后20cm的光屏上出现一个等大倒立的像，如果将蜡烛移动到凸透镜前25cm处，则
A．光屏上会出现倒立放大的实像
B．将光屏靠近凸透镜一段距离，光屏上会出现倒立缩小的实像
C．将光屏远离凸透镜一段距离，光屏上会出现倒立放大的实像
D．无论怎样移动光屏，光屏上均找不到像
6．如图所示，电源电压保持不变，R1为定值电阻．闭合开关S，当滑动变阻器的滑片向右移动的过程中，下列判断正确的是（ ）
A．电流表A的示数变大，电压表V1的示数变小
B．电流表A的示数变小，电压表V2的示数变小
C．电压表V1的示数与电流表A的示数的比值变大
D．电压表V2的示数与电流表A的示数的比值变小
7．如图这些常见的器具都应用了杠杆，下列属于省距离杠杆的是
A．动滑轮B．订书机
C．羊角锤D．镊子
二、填空题（本大题7小题，共21分）
8．青春仪式上，同学们集体进行青春宣誓他们发出的声音是由于声带_____而产生的，大声宣誓时声音的_____很大。
9．如图所示的电路，电源电压保持不变，R1＝10Ω．当闭合开关S，滑动变阻器滑片P在中点时，电流表的示数为0.3A；当把滑片P移到最右端时，电流表的示数为0.2A．则电源电压为___V，滑动变阻器的最大阻值为_____Ω．

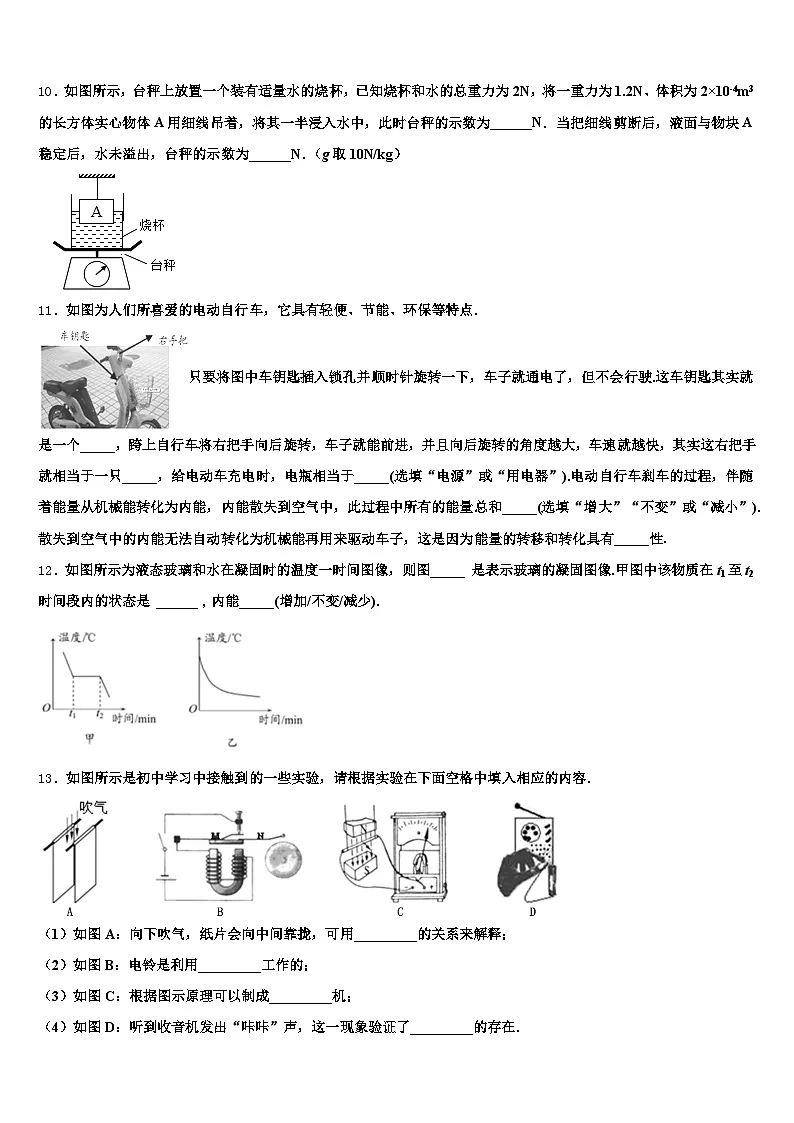

10．如图所示，台秤上放置一个装有适量水的烧杯，已知烧杯和水的总重力为2N，将一重力为1.2N、体积为2×10-4m3的长方体实心物体A用细线吊着，将其一半浸入水中，此时台秤的示数为______N．当把细线剪断后，液面与物块A稳定后，水未溢出，台秤的示数为______N．（g取10N/kg）
11．如图为人们所喜爱的电动自行车，它具有轻便、节能、环保等特点．
只要将图中车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶.这车钥匙其实就是一个_____，跨上自行车将右把手向后旋转，车子就能前进，并且向后旋转的角度越大，车速就越快，其实这右把手就相当于一只_____，给电动车充电时，电瓶相当于_____(选填“电源”或“用电器”).电动自行车刹车的过程，伴随着能量从机械能转化为内能，内能散失到空气中，此过程中所有的能量总和_____(选填“增大”“不变”或“减小”).散失到空气中的内能无法自动转化为机械能再用来驱动车子，这是因为能量的转移和转化具有_____性.
12．如图所示为液态玻璃和水在凝固时的温度一时间图像，则图_____ 是表示玻璃的凝固图像.甲图中该物质在t1至t2时间段内的状态是 ______ , 内能_____(增加/不变/减少).
13．如图所示是初中学习中接触到的一些实验，请根据实验在下面空格中填入相应的内容．
（1）如图A：向下吹气，纸片会向中间靠拢，可用_________的关系来解释；
（2）如图B：电铃是利用_________工作的；
（3）如图C：根据图示原理可以制成_________机；
（4）如图D：听到收音机发出“咔咔”声，这一现象验证了_________的存在．
14．温度计的测温原理是_____，小强在用温度计测量烧杯中液体温度时读取了四次数据，每次读数时温度计的位置如图1所示，其中正确的是_____。如图2所示的是用温度计分别测得的冰和温水的温度，那么冰的温度是_____℃。

三、作图题（共7分）
15．如图所示，请将下列元件连接成符合安全用电要求的家庭电路．
16．图为带开关的插座，部分电路已接好．请用笔画线代替导线将电路补画完整．
17．如图，一条长绳的一端固定在天花板上，另一端系一个小球做成一个摆．当球摆到图中所在位置时，画出小球所受重力和绳对小球拉力的示意图．
四、实验题（本大题共5小题，共20分）
18．如图，小义用透明玻璃板、两只完全相同的蜡烛在水平桌面上研究平面镜成像的特点．
（1）用透明玻璃板代替平面镜，其目的是_____；
（2）在实验过程中，小义在桌面上无论怎样移动蜡烛B，都无法与蜡烛A的像完全重合，原因可能是_____；
（3）当蜡烛B与蜡烛A像完全重合时，证明了_____，此时是用蜡烛B代替_____；
（4）移去蜡烛B，在蜡烛B的位置上放一光屏，光屏上_____（选填“能”或“不能”）承接到蜡烛A的像．
19．小明利用如图甲所示的电路探究电流跟电阻的关系．已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω．
请根据图甲将图乙所示的实物电路连接完整（导线不允许交叉）．实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象．
①由图象可以得出结论：电压一定时，_____．
②上述实验中，小明用5Ω的电阻做完实验后，接下来的操作是_____，然后将10Ω的电阻接入电路，闭合开关，移动滑片，使电压表示数为_____V时，读出电流表的示数．为完成整个实验，应该选取最大阻值不小于_____Ω的滑动变阻器．
20．（某实验小组的同学在进行“测量小灯泡的额定功率”的实验中，现有器材：电源（电压恒为6V）、开关、电压表、电流表各一个，导线若干，额定电压为3.8V的待测小灯泡（电阻约为12Ω），滑动变阻器两个（A：“5Ω 2A”；B：“20Ω 0.5A”）．
（1）该实验的实验原理是_____；实验中，应选用的滑动变阻器是_____（选填“A”或“B”）．
（2）如图甲所示是小田同学连接的实物电路图，图中只有一根导线连接错误，请你在图中用“×”标出这根错接的导线，只改接一根导线使电路成为正确的电路（不能与其他导线交叉）．
（______）
（3）小田确认电路连接无误后闭合开关，无论怎样移动滑动变阻器的滑片，小灯泡始终不发光且电压表的示数都接近电源电压，则电路的故障是_____．
（4）排除故障后，移动滑动变阻器的滑片，并绘制出了小灯泡的电流随电压变化的图象如图乙所示，则该小灯泡的额定功率为_____W．
（5）该组的另一同学接着实验时，发现电压表0～15V量程已经损坏，0～3V量程还可以正常使用，在不添加器材的情况下，为了测出该小灯泡的额定功率，请你在丙图中的虚线框内画出正确的电路图．
（______）
（6）由图乙推知：小灯泡的实际电压是额定电压一半时的电功率为P1，小灯泡的实际电流是额定电流一半时的电功率为P2，则P1_____P2（选填“大于”、“小于”或“等于”）．
21．小明用一个焦距为10cm的凸透镜探究凸透镜成像规律，当装置如图甲所示时，烛焰在光屏上成清晰的像，
图甲中光屏离凸透镜的距离可能是_______（填序号）
A．28cm B．18cm C．8cm保持凸透镜的位置不变，将蜡烛向左调节一段距离后，要想在光屏上成清晰的像，应将光屏向________（填“左”或“右”）调节．若步骤（2）中未调整光屏的位置，则需在凸透镜前加一个________（填“凸”或“凹”）透镜，才能在光屏上得到清晰倒立的像．若将印有字母“F”的纸片（图乙）放在离凸透镜5cm的地方，我们能看到的清晰的像是图丙中的_______（填序号）．
22．如图小明在甲、乙两个完全相同的玻璃瓶内放入两电阻丝，瓶中插入温度计，完成下列实验。
（1）利用此装置探究电流通过导体产生的热量与哪些因素有关时：
①本实验使用了控制变量的科学方法：通过两电阻丝串联的方式，控制通电时间和_____相同；还使用了转换的科学方法：把产生的热量转换为_____，为了保证这种转换的科学性，实验中采取的措施是：在两玻璃瓶内放入_____和初温相同的_____（选填“同种”或“不同”）液体，转换的理论依据是公式Q＝cm△t。
②对于甲、乙两电阻丝，小明分别选用长度和横截面积都相同的两种材料进行实验，为了使实验现象最明显，可以选用表中的铜为甲电阻丝与_____为乙电阻丝进行对比。
③加热一段时间后，乙瓶温度计示数上升较快，由此，得出的结论是_____。
（2）小明想利用该装置继续探究不同物质的吸热能力：
①实验器材需要作出的调整是：在甲、乙两瓶中放入质量、初温都相同的_____（选填“同种”或“不同”）液体，将两瓶中的电阻丝换成电阻值_____（选填“相同”或“不同”）的电阻丝。
②一段时间后，小明观察到乙瓶内温度计示数高一些，据此判断“乙瓶内液体吸收的热量多”。他的判断是_____（填“正确”或“错误”）的，判断的理论依据是公式Q＝_____。
五、计算题（本大题共2小题，共13分）
23．如图所示电路，电源电压不变，R1的阻值为40Ω．只闭合开关S1时，电流表的示数为0.2A；S1、S2都闭合时，电流表的示数为0.6A．求：
（1）R2的阻值。
（2）S1、S2都闭合时电路消耗的总功率。
24．小铭用轻质绳子将水中物体匀速提升到空中．他所用的拉力F和物体上升距离s的关系如图乙所示，不计水的阻力．求：
物体离开水面后在空中上升1m，小雨做的功是多少?小铭的质量是60kg，每只脚的着地面积为2dm2，物体离开水面后在空中上升时；小铭对地面的压强是多少?物体的密度是多少?
六、综合能力题（本大题共3小题，共18分）
25．生活中处处都有物理．微信是时下广为流行的一款手机软件，微信信息是手机利用_____（选填“电磁波”或“超声波”）进行传播的．随着科技的发展，利用太阳能给手机充电已成为现实．太阳能属于_____（选填“可再生”或“不可再生”）能源．阳光透过树叶间的缝隙，在地面上形成了许多圆形的光斑，这是光的___形成的．我们能从不同方向看到一朵花，这是由于光在花朵表面发生了___反射．透过蓝色玻璃观察红花时，看到的花是___色的．某家庭需要将50kg、初温为10℃的水加热到50℃作为生活用水，他们利用煤气灶烧水，需要燃烧0.8kg的煤气．这些水从10℃加热到50℃需要吸收的热量为_____J，0.8kg的煤气完全燃烧放出的热量为_____J，煤气灶烧水的效率为_____．（c水=4.2×103J/（kg•℃），q煤气=4.2×107J/kg）如图甲，松开气球的口子，快速放气后会感到气球温度变_____，这是因为气体_____，导致内能变化．如图乙，松开气球的口子，气球向后喷出气体的同时，气球会沿着绳子快速向前飞去，这说明_____．
小明看到在沸腾的油锅中取铁球的表演后，得知锅中的“油”是由油和醋组成的混合液体，油的沸点为287℃，醋的沸点只有60℃，当温度达到_____℃时液体就沸腾了，继续加热，液体的温度_____（选填“会”或“不会”）升高，表演时铁球的温度不可能超过_____℃．
26．“炖汤”因味道好而深受人们喜爱．“炖汤”就是把汤料和水置于炖盅内，而炖盅则浸在大煲的水中，并用蒸架把盅与煲底隔离加热． 煲盖与煲的缝隙间冒出大量的“白气”，这“现象如何形成？煲盖跳动是什么能转化为什么能？为什么盅内的汤不会沸腾？
27．如图是某型号电热水器的电路原理图．R1、R2为电热丝，电热水器共有断电、保温加热三种状态，如图所示为断电状态．已知该电热水器的保温功率为1.1kW，R2＝8.8Ω．各种橡胶绝缘铜芯导线在常温下安全载流量（长时间通电时的最大安全电流）如表：
求：电热水器处于加热状态时，应将开关S置于什么位置？求电热丝R1的阻值；从用电安全角度考虑，安装该电热水器时，至少应选择表中横截面积为多大的铜芯导线，请通过计算说明；在加热状态下，电热水器正常工作10min所产生的热量．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
因为C铝>C铜，由可知初温相同，质量相同的铝块和铜块放出相同的热量后，铝的温度比铜高，所以内能将由铝转移给铜；；
故选B．
2、A
【解析】
A．滑动变阻器与定值电阻并联，电流表测量定值电阻的电流，由于并联电路各支路互不影响，所以滑片P向右移动时，电流表示数不变，故A不符合题意；
B．滑动变阻器与定值电阻并联，电流表测量干路的电流，当滑片P向右移动时，滑动变阻器接入电路电阻变大，电流变小，干路电流也变小，即电流表示数变小，故B不符合题意；
C．滑动变阻器与定值电阻串联，电压表测量定值电阻的电压，当滑片P向右移动时，滑动变阻器接入电路电阻变大，电流变小，根据，定值电阻两端的电压变小，故C不符合题意；
D．滑动变阻器与定值电阻串联，电压表测量滑动变阻器的电压，当滑片P向右移动时，滑动变阻器接入电路电阻变大，电流变小，根据，定值电阻两端的电压变小，故滑动变阻器两端的电压变大，即电压表示数变大，故D符合题意；
3、B
【解析】一对平衡力会同时满足四个条件，即：作用在同一物体上，在一条直线上，大小相等，方向相反。书的重力与书对桌面的压力的方向相同，但没有作用在同一个物体上，故A不符合题意；书的重力与桌面对书的支持力，作用在同一物体上，在一条直线上，大小相等，方向相反，是一对平衡力，故B符合题意；书对桌面的压力与桌面对书的支持力，没有作用在同一个物体上，故C不符合题意；书对桌面的压力与课桌的重力，力的方向相同，不是平衡力，故D错误，故选B。
点睛：本题考查的是平衡力的辨别，解题时必须要牢记二力平衡的四个条件，判断时缺一不可。
4、A
【解析】
A、人正常步行的速度约为1.4m/s=1.4×3.6km/h≈5km/h，故A正确；
B、人体感觉舒适的温度约为25℃，故B错误；
C、初中生的质量大约50kg，重力G=mg=50kg×10N/g=500N，故C错误；
D、台灯正常工作时功率为40W，正常工作的电流为I=≈0.18A，故D错误．
5、B
【解析】
要解决此题，需要掌握凸透镜成像的规律以及物距与像距的关系．
（1）u=2f，成倒立、等大的实像．
（2）u＞2f，成倒立、缩小的实像．
（3）凸透镜成实像时，物距越大，像距越小．
【详解】
距离凸透镜20cm的光屏上得到一个清晰的与物体等大的像，所以，则f=10cm；
A、若现将蜡烛移至透镜前25cm处时，此时物距u=25cm，则物距u＞2f，光屏上成倒立、缩小的实像，故A错误．
B、C、D、如果将蜡烛移动到凸透镜前25cm处，物距增大，像距减小，所以应该将光屏靠近凸透镜一段距离，光屏上会出现倒立缩小的实像，故B正确，CD错误；
故选B．
本题主要考查的是凸透镜成像规律的应用，关键是记熟成像规律，并搞清成像特点与物距之间的关系．
6、D
【解析】
试题分析：由图示电路图可知，两电阻串联，电流表测电路电流，电压表V1测电阻R1两端电压，电压表V2测滑动变阻器两端电压；由图示电路图可知，滑片向右移动过程中，滑动变阻器接入电路的阻值减小，
电路总电阻减小，电源电压不变，由欧姆定律可知，电路电流变大，电流表示数变大，滑动变阻器接入电路的阻值减小，滑动变阻器分压减小，电压表V2示数减小，灯泡两端电压变大，电压表V1示数变大，故AB错误；电压表V1的示数与电流表A的示数的比值等于定值电阻R1的阻值，定值电阻阻值不变，电压表V1的示数与电流表A的示数的比值保持不变，故C错误；由A可知，电压表V2 的示数变小，电流表A的示数变大，则电压表V2的示数与电流表A的示数的比值变小，故D正确．
考点：电路的动态分析
7、D
【解析】
结合图片和生活经验，判断各类杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆．
【详解】
A. 如图所示，动滑轮实质是动力臂等于2倍阻力臂的杠杆，属于省力杠杆，是费距离杠杆，所以该选项不符合题意；
B. 如图所示，在使用订书机时，动力臂大于阻力臂，是省力杠杆，费距离，此选项不符合题意；
C. 如图所示，在使用羊角锤时，动力臂大于阻力臂，是省力杠杆，费距离，所以该选项不符合题意；
D. 如图所示，在使用镊子时，动力臂小于阻力臂，是费力杠杆，但省距离，所以该选项符合题意．
故选D.
二、填空题（本大题7小题，共21分）
8、振动； 响度
【解析】
声音是由物体的振动产生的；声音的响度与声源振动的幅度有关，振动幅度越大，响度越大，据此即可解答。
【详解】
声音是由物体的振动产生的，所以，同学们集体进行青春宣誓他们发出的声音是由于声带振动而产生的；同学们大声宣誓，说明声带振幅很大，即声音的音响度很大。
9、6 20
【解析】
电源电压保持不变，R1＝10Ω．当闭合开关S，滑动变阻器滑片P在中点时，电流表的示数为0.3A；①, 当把滑片P移到最右端时，电流表的示数为0.2A．②．解得电阻的电阻是，电源电压为．
10、3 3.2
【解析】
物体A的一半浸入水中时受到的浮力：F浮=ρ水gV排=1.0×103kg/m3×10N/kg××2×10-4m3=1N，根据力的作用的相互性可知，物体A对水向下的作用力：F压=F浮=1N；此时对台秤的压力F=G总+F压=2N+1N=3N；当把细线剪断后，液面与物块A稳定后，水未溢出，则台秤受到的压力等于烧杯和水的总重、物体A重力之和，即F=G总+GA=2N+1.2N=3.2N。
11、开关 变阻器 用电器 不变 方向
【解析】
（1）电动自行车钥匙插入锁孔并顺时针旋转一下，车子就通电了，所以这车钥匙其实相当于一个开关；电动自行车将右手把向后旋转，车子就能前进，并且向后旋转的角度越大，车速就越快，说明这右手把能改变电路中的电流，这右手把实质相当于一个滑动变阻器；给电动车的电瓶充电时，是将电能转化为化学能，此时电瓶相当于用电器；
（2）根据能量守恒定律可知，在能量的转化和转移过程中，所有的能量总和是不变的；散失到空气中的内能无法自动转化为机械能再用来驱动车子，这是因为能量的转移和转化具有方向性。
12、甲 固液共存 减少
【解析】
乙图可以看出该物质在凝固过程中，温度不断降低，所以是非晶体-液态烛蜡的凝固图象．甲图在t1至t2时间内温度保持不变，所以甲图是水的凝固图象，在凝固过程中处于固液混合态，在此过程中不断放热，温度不变，内能减小．
故答案为甲；固液共存；减少．
13、流体压强与流速的关系 电流的磁效应 发电机 电磁波
【解析】
（1）实验A:向下吹气，纸片会向中间靠拢，这是因为纸片中间的流速大，压强小，两侧空气流速小，压强大的缘故，可用流体的压强和流速的关系来解释；
（2）电铃就是利用电流流过导体时，导体周围产生磁场，电铃是利用电流的磁效应制成的；
（3）图C是闭合电路的一部分导体在磁场中做切割磁感线运动，产生感应电流的现象，根据图示原理可以制成发电机；
（4）图D：移动电话是靠电磁波工作的，手机响，说明有电磁波存在，手机发出或接收的电磁波被电视机接收，故电视机会发出“咔咔”声．
14、液体热胀冷缩的性质 D ﹣22
【解析】
温度计根据液体的热胀冷缩的性质制成的；根据使用温度计时的注意事项，应使温度计的玻璃泡全部浸入被测的液体中，不要碰到容器底和容器壁，故D正确；该温度计的分度值是1℃，左侧温度计中液柱的液面在0℃以下，﹣20℃下两格处，示数为：﹣22℃；右侧温度计中液柱的液面在30℃以上8格处，所以示数为：38℃，因为冰的熔点是0℃，所以冰的温度是﹣22℃。
三、作图题（共7分）
15、
【解析】
三孔插座的连接：上孔接地线，当金属外壳的用电器插入插座时，使金属外壳接地，防止金属外壳漏电发生触电事故．左孔接零线，右孔接火线；灯泡的连接方法：火线首先接入开关，再入灯泡顶端的金属点，零线直接接入螺旋套．开关既能控制灯泡，又能在灯泡损坏时，断开开关，切断了火线，安全的更换灯泡．
16、略
【解析】
开关控制着三孔插座，因此和三孔插座是串联，火线下来进开关，开关出来进三孔插座的右孔，从三孔插座的左孔进零线．

17、
【解析】
重力的方向是竖直向下的，拉力的方向是沿绳子斜向上的；过球心作竖直向下的重力和沿绳子斜向上的拉力，如图所示：
四、实验题（本大题共5小题，共20分）
18、既能成像，又能透光，便于确定像的位置及比较像与物的大小关系玻璃板没有与水平桌面垂直平面镜所成的像与物大小相等蜡烛A的像不能
【解析】
（1）用透明的玻璃板代替平面镜，通过透明玻璃板，既能看到镜前蜡烛的像，又能看到镜后的蜡烛，便于确定像的位置及比较像与物的大小关系；
（2）用另一个完全相同的蜡烛B在玻璃板后的纸面上来回移动，发现无法让它与蜡烛A的像完全重合，是因为玻璃板和水平桌面没有垂直放置；
（3）因平面镜所成的像与物体是等大的，故当蜡烛B与蜡烛A像完全重合时，证明了平面镜所成的像与物大小相等，实验中用到转换法，此时是用蜡烛B代替蜡烛A的像；
（4）物体在平面镜中成虚像，用白纸放在虚像位置上，白纸上不能承接到像．
19、 导体中的电流与电阻成反比 断开开关，将滑动变阻器的滑片移到最左端（或阻值最大处） 2.5 35
【解析】
（1）根据电路图连接实物图，电压表并联在待测电阻两端，滑动变阻器与待测电阻串连接入电路，电路图如图乙所示；
（2）①由图丙可知，I-R图象是一条反比例函数图象，因此在电压一定的情况下，电流与电阻成反比；
②把10Ω的电阻接入电路后，闭合开关后应向左移动滑动变阻器滑片，使滑动变阻器接入电路的阻值变大，减小电阻两端的分压，使电阻两端的电压不变；由图丙可知，电阻为5Ω时，电路电流为0.5A，电阻两端的电压U=IR=0.5A×5Ω=2.5V，所以，当把10Ω的电阻接入电路后，应将电压表示数调为2.5V．
（3）由图丙知，电路的最小电流I′=0.1A，此时滑动变阻器接入电路的阻值最大，滑动变阻器两端的电压U滑=U-UR=6V-2.5V=3.5V，此时滑动变阻器接入电路的阻值R滑′=U滑/I′ =3.5V/0.1A =35Ω，滑动变阻器的阻值不能小于35Ω．
20、P＝UIB灯泡断路1.14大于
【解析】
（1）该实验的实验原理是P＝UI；由欧姆定律求灯的额定电流；根据串联电路的规律及欧姆定律求灯正常发光时，变阻器连入电路中的电阻，确定选用的滑动变阻器；
（1）电压表应与灯并联，电流表与灯串联；
（3）灯不亮，说明电路可能断路；电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的支路断路了；
（4）由图象找出灯的额定电压下的电流，根据P=UI求该小灯泡的额定功率；
（5）根据串联电路电压的规律，求灯正常发光时变阻器的电压，设计电路图；
（6）由图乙知，分别找出小灯泡的实际电压是额定电压一半时的电流大小和小灯泡的实际电流是额定电流一半时对应的电压大小，根据P=UI比较灯的实际电功率P1与P1大小．
【详解】
（1）该实验的实验原理是P=UI；灯的额定电流约为：，电源电压为6V，小灯泡额定电压为3.8V，根据串联电路的规律及欧姆定律，灯正常发光时，变阻器连入电路中的电阻：，故应选用“10Ω 0.5A”的滑动变阻器B；
（1）测量小灯泡电功率的实验中，电压表应与灯并联，电流表与灯串联，如下图所示：
（3）经分析，小田确认电路连接无误后闭合开关，无论怎样移动滑动变阻器的滑片，小灯泡始终不发光且电压表的示数都接近电源电压，说明电压表两端到电源两极是通的，则电路的故障是灯泡断路．
（4）由图象知，灯在额定电压3.8V时的电流为0.3A，则该小灯泡的额定功率为：
；
（5）根据串联电路电压的规律，当变阻器的电压为：时，灯的电压为额定电压，故将电压表并联在变阻器的两端可以完成实验，如下图所示：
（6）由图乙知，小灯泡的实际电压是额定电压一半时的电流约为0.11A，电功率为：；
小灯泡的实际电流是额定电流一半时（0.15A）对应的电压约为1V，灯的实际电功率为：，则P1大于P1．
21、B 左 凹 A
【解析】
（1）由图甲，烛焰在光屏上成倒立、缩小的像，所以此时物距大于二倍焦距，像距在焦距和二倍焦距之间，故可能是18cm，答案为B．
（2）保持凸透镜的位置不变，将蜡烛向左调节一段距离后，要想在光屏上成清晰的像，根据凸透镜成实像时“物远像近像变小”，应将光屏向左调节．
（3）若步骤（2）中未调整光屏的位置，则像会成在光屏的前面，为在光屏上得到清晰倒立的像，应在凸透镜前加一个发散透镜，即凹透镜．
（4）若将印有字母“F”的纸片（图乙）放在离凸透镜5cm的地方，此时物距小于焦距，成正立、放大的虚像，我们能看到的清晰的像是图丙中的A．
22、电流 温度计的示数变化量 质量 同种 镍络合金 在电流和通过时间相同的条件下，电阻越大，电流产生的热量越多 不同 相同 错误 I2Rt
【解析】
（1）①图中两电阻串联，通过的电流和通电时间相同；通过比较液体升高的温度大小来显示产生的热量多少；要比较产生热量的多少，根据Q＝cm△t可知，玻璃瓶内应放入质量和初温相同的同种液体；
②选用长度和横截面积都相同的两种材料，电阻丝阻值相差越大，实验现象越明显，对于甲、乙两电阻丝，由表中数据知，在相同条件下，镍络合金的电阻更大，为了使实验现象最明显，可以选用表中的铜与镍络合金进行对比；
③加热一段时间后，乙瓶温度计示数上升较快，根据转换法，说明乙电阻丝产生的热量越多，由此得出的结论是：在电流和通过时间相同的条件下，电阻越大，电流产生的热量越多；
（2）①根据比较吸热能力的方法，应让初温和质量相同的不同液体在相同时间内吸收相同的热量，通过比较升高的温度确定比热容的大小，根据Q＝I2Rt可知，要控制电阻丝的阻值相同，在甲、乙两瓶中放入质量、初温都相同的不同液体，将两瓶中的电阻丝换成电阻值相同的电阻丝；
②他的判断是错误的；根据Q＝I2Rt可知，两电阻丝相同，加热相同的时间，放出的热量相同，所以a、b两种液体吸收的热量相等。
五、计算题（本大题共2小题，共13分）
23、（1）20Ω （2）4.8W
【解析】
（1）由图知，只闭合S1时只有R1连入电路，根据I=可得，电源电压：U＝I1R1＝0.2A×40Ω＝8V；同时闭合S1、S2时，R1、R2并联，电流表测干路电流，因R1的电压不变，根据欧姆定律可知，通过R1的电流保持不变，则通过R2的电流：I2＝I﹣I1＝0.6A﹣0.2A＝0.4A，根据I=可得R2的阻值：R2==20Ω；
（2）S1、S2都闭合时电路消耗的总功率：P＝UI＝8V×0.6A＝4.8W。
24、（1） 200J（2） 2×104Pa（3） 2×103kg/m3.
【解析】
（1）由图乙可知，绳子自由端移动的距离为0−4m时，拉力为100N不变，此时物体没有露出水面；
4−6m时，物体开始逐渐露出水面，拉力不断增大；6−8m时拉力为200N不变，此时物体完全离开水面，
故物体在空中匀速上升过程中受到的拉力F=200N，
则小雨做的功：W=Fs=200N×1m=200J.
（2）由图乙可知，小雨对绳子的拉力F=200N，
根据作用力与反作用力大小相等可知,绳子对小雨的拉力F′=F=200N，
小雨的重力G=mg=60kg×10N/kg=600N，
则小雨地面的压力：F压=G+F′=600N+200N=800N，
受力面积：S=2S1=2×2dm2=4dm2=0.04m2，
则小雨地面的压强：
p===2×104Pa.
（3）物体在空中匀速上升时，根据二力平衡条件可知，
绳子对物体的拉力和物体的重力是一对平衡力，大小相等，
即：G物=F=200N，
由G=mg得，物体的质量：
m物== =20kg，
由图乙可知,物体浸没在水中时受到的拉力F1=100N，
所以物体完全浸没时受到的浮力F浮=G−F1=200N−100N=100N，
由F浮=ρ水gV排得，物体的体积：
V物=V排== =0.01m3
则物体的密度ρ===2×103kg/m3.
六、综合能力题（本大题共3小题，共18分）
25、电磁波 可再生 直线传播 漫 黑 8.4×106 3.36×107 25% 低 对外做功 力的作用是相互的 60 不会 60
【解析】
微信信息是利用手机通过一定频率的电磁波进行传播的；太阳能能源源不断获得，是可再生能源；树叶间有空隙，形成一个个小孔，树荫下地面上的光斑是太阳经小孔成的实像，是光的直线传播形成的．我们能从不同方向看到一朵花是由于光射到树叶表面上发生了漫反射，反射光线射向各个方向的缘故．蓝色的玻璃只能透过蓝光，其它色光被吸收了，透过蓝色的玻璃看这朵花，呈现黑色；水吸收的热量：
Q吸＝cm水(t−t0)＝4.2×103J/(kg⋅℃)×50kg×(50℃−10℃)＝8.4×106J，0.8kg煤气完全燃烧放出的热量：
Q放＝m煤气q＝0.8kg×4.2×107J/kg＝3.36×107J. 煤气灶烧水的效率为＝25%
图甲，松开气球的口子，快速放气后会感到气球变凉，这是因为气体对外界做功，本身的内能减小，温度降低；如图乙,松开气球的口子,气球向后喷出气体的同时,空气给气球一个反作用力,气球会沿着绳子快速向前飞去,说明力的作用是相互的(或力可以改变物体的运动状态).由于锅中的“油”是由油和醋组成的混合液体，醋的沸点是60℃，所以锅中的液体温度达到60℃时液体就沸腾了；液体沸腾的特点是吸收热量，但温度不变，所以继续加热液体的温度不会升高，表演时铁球的温度不可能超过60℃；只有当醋全部汽化后，再继续加热，油温度才会升高．
26、（1）水蒸气遇冷液化成小水滴；内能转化成机械能
（2）盅内的水的温度达到沸点，但无法继续吸热
【解析】
（1）冒出的大量的“白气”不是水蒸气，而是水蒸气遇冷液化而成的小水滴，盖子跳动时，水蒸气的内能转化为盖子的机械能．（2）虽然盅内的水的温度能够达到沸点，但由于无法继续吸热，所以不能沸腾．
27、（1）c、d位置；（2）44Ω；（3）4mm2；（4）3.96×106J．
【解析】
（1）如图所示为断电状态；
当开关与c接触时，为R1的简单电路；
当开关与c、d接触时，两电阻并联，根据并联电阻小于其中任一电阻，由 可知，总功率最大，故当开关与c、d接触时，电热水器处于加热状态；
（2）由前面分析可知，当开关与c接触时，只有R1工作，此时处于保温状态，
该电热水器的保温功率为1.1kW，根据可得R1的阻值： ；
（3）电热水器加热时，R1与R2并联，因并联电路中各支路两端的电压相等，所以，通过两电热丝的电流分别为：
，
，
因并联电路中干路电流等于各支路电流之和，所以，干路中的电流：
I＝I1+I2＝5A+25A＝30A＜37A，
所以应选择表中横截面积为4mm2的铜芯导线；
（4）在加热状态下，电热水器正常工作10min所产生的热量：
Q＝W＝UIt＝220V×30A×10×60s＝3.96×106J，
长1m、横截面积1m2的几种材料的电阻（20℃时）
材料
铜
铝
钨
镍铬合金
电阻/Ω
0.0175
0.029
0.053
1.0
导线规格
导线横截面积S/mm2
2.5
4
6
10
安全载流量I/A
28
37
47
68
