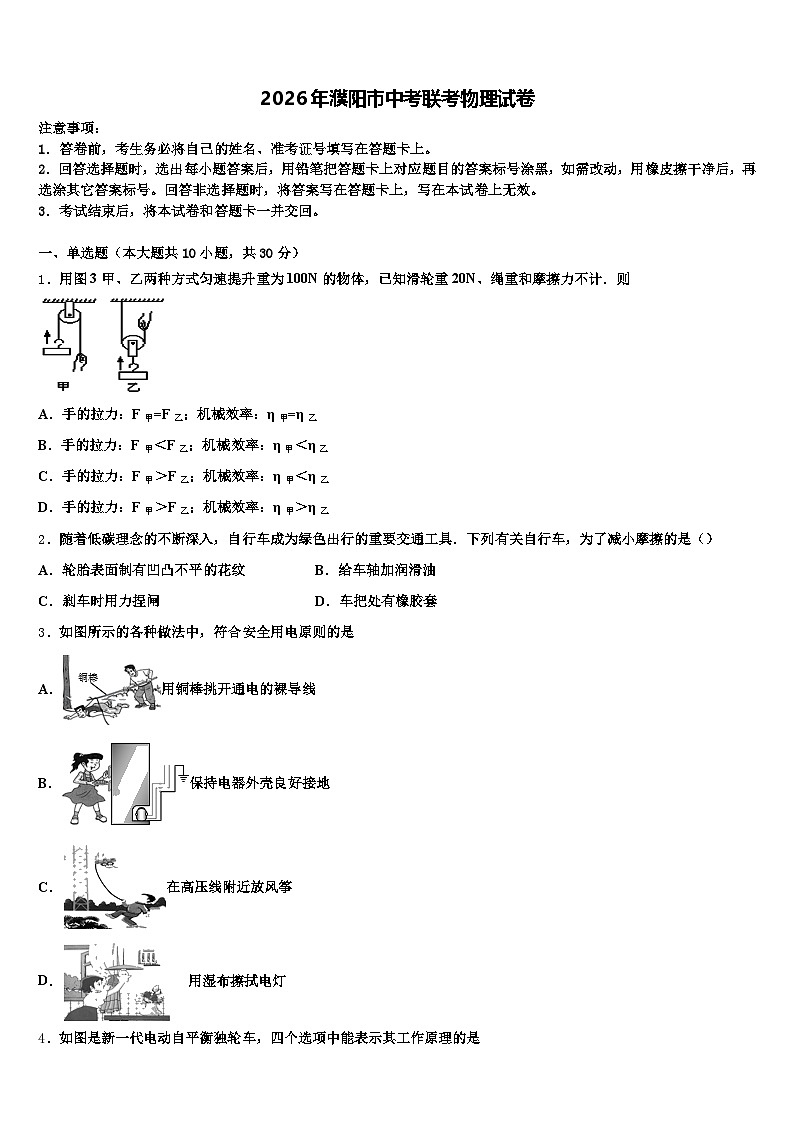

2026年濮阳市中考联考物理试卷（含答案解析）

这是一份2026年濮阳市中考联考物理试卷（含答案解析），共16页。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、单选题（本大题共10小题，共30分）
1．用图3甲、乙两种方式匀速提升重为100N的物体，已知滑轮重20N、绳重和摩擦力不计．则
A．手的拉力：F甲=F乙；机械效率：η甲=η乙
B．手的拉力：F甲＜F乙；机械效率：η甲＜η乙
C．手的拉力：F甲＞F乙；机械效率：η甲＜η乙
D．手的拉力：F甲＞F乙；机械效率：η甲＞η乙
2．随着低碳理念的不断深入，自行车成为绿色出行的重要交通工具．下列有关自行车，为了减小摩擦的是（）
A．轮胎表面制有凹凸不平的花纹B．给车轴加润滑油
C．刹车时用力捏闸D．车把处有橡胶套
3．如图所示的各种做法中，符合安全用电原则的是
A．用铜棒挑开通电的裸导线
B．保持电器外壳良好接地
C．在高压线附近放风筝
D． 用湿布擦拭电灯

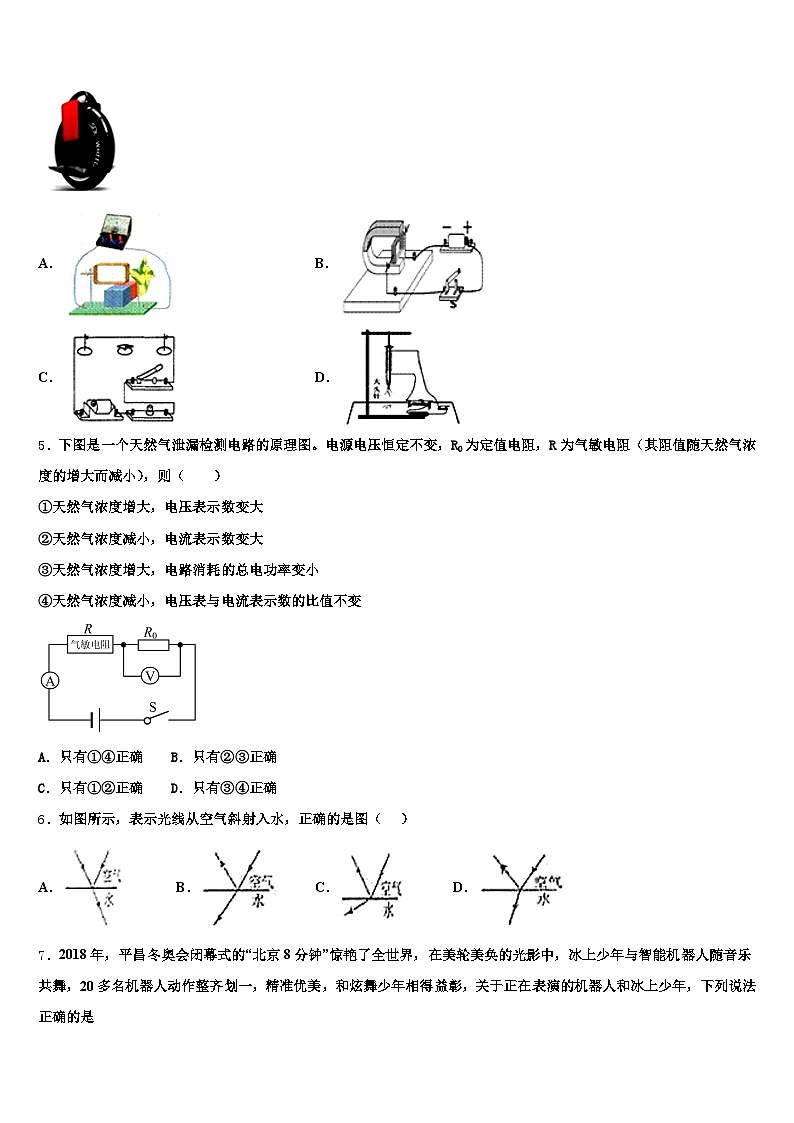

4．如图是新一代电动自平衡独轮车，四个选项中能表示其工作原理的是
A．B．
C．D．
5．下图是一个天然气泄漏检测电路的原理图。电源电压恒定不变，R0为定值电阻，R为气敏电阻（其阻值随天然气浓度的增大而减小），则（ ）
①天然气浓度增大，电压表示数变大
②天然气浓度减小，电流表示数变大
③天然气浓度增大，电路消耗的总电功率变小
④天然气浓度减小，电压表与电流表示数的比值不变
A．只有①④正确 B．只有②③正确
C．只有①②正确 D．只有③④正确
6．如图所示，表示光线从空气斜射入水，正确的是图（ ）
A．B．C．D．

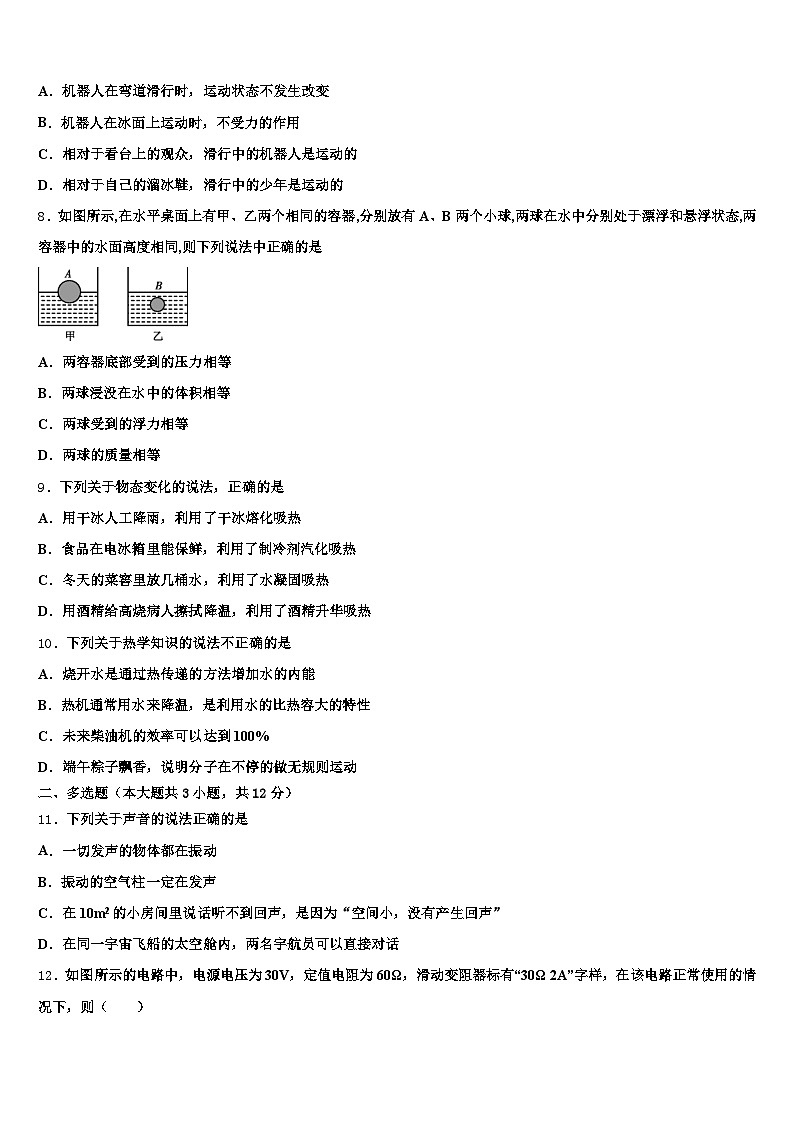

7．2018年，平昌冬奥会闭幕式的“北京8分钟”惊艳了全世界，在美轮美奂的光影中，冰上少年与智能机器人随音乐共舞，20多名机器人动作整齐划一，精准优美，和炫舞少年相得益彰，关于正在表演的机器人和冰上少年，下列说法正确的是
A．机器人在弯道滑行时，运动状态不发生改变
B．机器人在冰面上运动时，不受力的作用
C．相对于看台上的观众，滑行中的机器人是运动的
D．相对于自己的溜冰鞋，滑行中的少年是运动的
8．如图所示,在水平桌面上有甲、乙两个相同的容器,分别放有A、B两个小球,两球在水中分别处于漂浮和悬浮状态,两容器中的水面高度相同,则下列说法中正确的是
A．两容器底部受到的压力相等
B．两球浸没在水中的体积相等
C．两球受到的浮力相等
D．两球的质量相等
9．下列关于物态变化的说法，正确的是
A．用干冰人工降雨，利用了干冰熔化吸热
B．食品在电冰箱里能保鲜，利用了制冷剂汽化吸热
C．冬天的菜窖里放几桶水，利用了水凝固吸热
D．用酒精给高烧病人擦拭降温，利用了酒精升华吸热
10．下列关于热学知识的说法不正确的是
A．烧开水是通过热传递的方法增加水的内能
B．热机通常用水来降温，是利用水的比热容大的特性
C．未来柴油机的效率可以达到100%
D．端午粽子飘香，说明分子在不停的做无规则运动
二、多选题（本大题共3小题，共12分）
11．下列关于声音的说法正确的是
A．一切发声的物体都在振动
B．振动的空气柱一定在发声
C．在10m2的小房间里说话听不到回声，是因为“空间小，没有产生回声”
D．在同一宇宙飞船的太空舱内，两名宇航员可以直接对话
12．如图所示的电路中，电源电压为30V，定值电阻为60Ω，滑动变阻器标有“30Ω 2A”字样，在该电路正常使用的情况下，则（ ）
A．滑动变阻器消耗的最大功率为60W
B．电流表的最大示数为2.5A
C．电路消耗的最大功率为60W
D．当滑片P滑到最右端时，定值电阻R消耗的功率为45W
13．下列说法正确的是
A．雪花飞舞，说明分子在不停地做无规则运动
B．铁块很难被压缩，说明分子之间同时存在着引力和斥力
C．两个光滑的铅块被压紧后“粘”在一起很难拉开，说明分子间存在着引力
D．红墨水在热水中扩散得比在冷水中快，说明温度越高分子热运动越剧烈
三、填空题（本大题共5小题，共10分）
14．某水库水深20米，平静的水面上空，一只鸟正以5m/s的速度冲向水中捕食小鱼，向下俯冲的过程中，它在水中的像相对于它的速度是__________m/s，像的大小__________（选填“变大”“不变”或“变小”）；
15．在如图所示的电路中，电源电压保持不变，电阻R1、R2阻值相等。
若电路中各元件均完好，当电键S由断开到闭合时，电压表V的示数为U0，电流表A1的示数为I0.则电源电压为________，电流表A2示数为_______。若电路中存在故障且故障只发生在电阻R1、R2处，当电键S由断开到闭合时，发现只有一个电表示数发生变化，则故障是_________，该电表示数变化量为________。
16．如图所示，电源电压不变，R1＝4Ω，R2＝6Ω，R3＝5Ω．当开关S闭合后，电流表示数为0.5A，则电源电压为_____V，电阻R1的消耗功率为_____W．
17．将一个木块放入盛满水的烧杯中，静止时如图所示，从烧杯溢出水的重力为5N，则木块的重力大小为_____，这个过程中，容器对水平面的压力将_____（选填“增大”、“不变”或“减小”）。若将这个木块放入盛满酒精的烧杯中，木块静止时从烧杯溢出酒精的重力为 _____。（ρ木＜ρ酒＜ρ水）
18．丹麦科学家________首先发现“电流周围存在磁场”。如图所示，闭合电键，小磁针将发生转动，因为力可以改变物体的________，通电螺线管A端相当于条形磁铁的_____极（选填“北”或“南”）。
四、计算题（本大题共3小题，共29分）
19．如图所示，小型牵引车通过滑轮组可以将重物匀速吊起，若每次重物均以0.4m/s的速度匀速上升，且滑轮的摩擦和绳重均可忽略不计。当吊起质量为270kg的重物A时，牵引车对绳的拉力为F，滑轮组的机械效率为90%，取g＝10N/kg。求：
拉力F的大小。动滑轮所受的重力。拉力F的功率P。
20．小信的爸爸开着拖拉机以5m/s的速度在平直的路面上匀速行驶，拖拉机受到的重力为4×105N，履带的着地面积总共为5m2，发动机的输出功率为400kW．在拖拉机上，小信用自己实验箱中的元件连接如图所示的电路，其中L是额定电压6V的拖拉机照明灯泡，保护电阻R0＝2Ω．闭合开关S，滑动变阻器的滑片从最右端向最左端移动过程中，小信画出通过灯泡的电流I与其两端电压U的关系如图乙所示．试求：
（1）拖拉机静止在水平路面时，对路面的压强是多少？
（2）拖拉机匀速行驶600s，发动机所做的功是多少？
（3）当滑动变阻器连入电路的电阻最大时，通电100s，电流通过R0所作的功是多少？
21．小星家的太阳能热水器，水箱容积是200L．小星进行了一次观察活动：某天早上，他用温度计测得自来水的温度为20℃，然后给热水器空水箱装满水，中午时“温度传感器”显示水箱中的水温为45℃．已知c水=4.2×103J/（kg•℃）．请你求解下列问题：水箱中水的质量；水吸收的热量；如果水吸收的这些热量，由燃烧煤气来提供，而煤气灶的效率为40%，求至少需要燃烧多少煤气（煤气的热值为q=4.2×107J/kg）。
五、作图题（本大题共2小题，共4分）
22．如图所示为小强家某个房间内的实物电路，请画出该房间内家庭电路的电路图．
23．开关闭合后磁感线的形状如图，请标出磁铁A的磁极和磁感线的方向．
（_______）
六、实验探究题（本大题共3小题，共15分）
24．用如图所示装置探究“动能大小与质量的关系”，具体做法是：把_____不同的钢球从相同的高度滚下，使钢球到达水平面时获得相同的_____，通过观察_____，比较两种情况下钢球动能的大小．实验过程除了用到转换法，另外还用到了_____法．
25．小明同学在海边游玩时拾到了一大一小两块的鹅卵石（鹅卵石吸水忽略不计）。
小明用天平和量筒测量小块鹅卵石的密度。小明进行了下列实验步骤：
①向量筒中倒进V1=38cm3的水；
②用调节好的天平测出鹅卵石的质量m；
③根据密度的公式，算出鹅卵石的密度ρ；
④将鹅卵石浸没在量筒内的水中，读出鹅卵石和水的总体积V2。
他采用正确的实验步骤顺序为______（填选项前的字母）。如图甲所示，小明在调节天平横梁平衡过程中的操作错误是________。小明纠正错误后，重新调节天平平衡并测量鹅卵石的质量，当天平平衡时右盘砝码和游码如图乙所示，由图丙可知鹅卵石的体积，通过计算鹅卵石的密度为______g/cm3。鹅卵石磨损后，它的密度将______（选填“变大”、“变小”或“不变”）。若小明在图丙中读数时视线俯视，所测得鹅卵石的密度将______（选填“偏大”、“偏小”或“不变”）。为测出无法放入量筒的大鹅卵石的密度，小明设计了如下步骤：
①先用天平测出鹅卵石的质量m；
②在烧杯中放入适量的水如丁图所示，用天平测出总质量m1；
③将鹅卵石浸没在烧杯的水中如图戊所示，并在水面处做一标记后，再将鹅卵石从水中取出；
④向烧杯中加水到标记处如己图所示，再用天平测出此时水和烧杯的总质量m2；
⑤设水的密度为ρ水，鹅卵石密度的表达式：ρ石＝_______。
⑥若步骤③中取出鹅卵石时会带走一些水，小明所测的鹅卵石密度______（选填“大于”、“小于”或“等于”）真实鹅卵石密度
26．图是某校实验小组探究“水沸腾过程中温度变化规律”的实验装置.
图中使用的温度计是利用液体_____________的性质制成的；实验中观察到了水沸腾前后水中气泡的上升情况不同，如图所示，其中图__________（选填“甲”或“乙”）是水沸腾前的情景；水沸腾时，看到有大量的“白气”不断从烧杯中冒出，这些“白气”是由于水蒸气_______（填写物态变化名称）而产生的，这个过程水蒸气要__________热；实验中，甲、乙两个实验小组的同学均选用了图的实验装置完成实验，并分别绘制了温度随时间变化的图像如图所示.如果操作及实验器材均无问题，则分析图像可知：
①水沸腾时的特点是______________；
②当时的大气压___________（选填“大于”、“小于”或“等于”）一个标准大气压；
③两个实验小组得到两种不同图像的原因可能是水的_________不同；用酒精灯给水加热是利用______________的方式改变了水的内能；该实验加热过程中，100g的水温度由45℃加热到刚好沸腾时吸收的热量为_________J.[ c水=4.2×103J/（kg•℃）]
参考答案
一、单选题（本大题共10小题，共30分）
1、D
【解析】
由图可知，甲滑轮是定滑轮，使用该滑轮不省力，所以拉力等于物体的重力；乙滑轮是动滑轮，使用该滑轮可以省一半的力，即拉力等于物体和滑轮总重力的一半，则手的拉力：F甲＞F乙；两幅图中的W有是克服物体重力做的功是相同的，但乙图中拉力做功要克服动滑轮的重力做功，比甲图中做的总功要多，所以结合机械效率公式可知，有用功相同时，总功越大的，机械效率越小；
所以选D．
2、B
【解析】
A．轮胎表面制有凹凸不平的花纹，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力．故A错误；
B．给车轴加润滑油，是通过使接触面脱离拉减小摩擦力的，故B正确；
C．刹车时用力捏闸，是在接触面粗糙程度一定时，通过增大压力来增大摩擦力；故C错误；
D．车把处有橡胶套，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力．故D错误．
3、B
【解析】
大功率用电器外壳接地，能防止触电事故的发生。
4、B
【解析】
电动机是利用通电导体在磁场里受力运动的原理制成的．
A.图中闭合电路的一部分导体在磁场中做切割磁感线运动，导体中产生感应电流，这是电磁感应现象，与电动机的原理不同，故A不符合题意；
B.图中有电源，通电导体在磁场中受力会发生运动，是电动机的工作原理，故B符合题意．
C.图中是奥斯特实验，说明了电流周围存在磁场，与电动机的原理不同，故C不符合题意；
D.图中是电磁铁，利用了电流的磁效应，与电动机的原理不同，故D不符合题意；
5、A
【解析】
试题分析：题目电路是串联电路，电流表测串联电路电流，电压表测定值电阻R0电压。气敏电阻阻值随天然气浓度的增大而减小，天然气浓度增大时，气敏电阻阻值变小，由串联电路电阻特点知电路中总电阻变小，根据欧姆定律，电路中的电流变大，R0电压变大，电压表示数变大；根据P=UI得电路消耗的总功率变大，所以①正确，③错误；天然气浓度减小，气敏电阻阻值变大，由串联电路电阻特点知电路中总电阻变大，根据欧姆定律，电路中的电流变小，R0电压变小，电压表示数变小；电压表与电流表示数的比值为R0阻值，R0为定值电阻不变，所以②错误④正确，故A正确。
【考点定位】动态电路分析、串联电路特点、欧姆定律、电功率
6、D
【解析】
A. 因为光从空气斜射入水中时，入射光线和折射光线分居法线的两侧，而图中入射光线和折射光线分居法线的同侧，故本选项错误；B. 光从空气斜射入水中，入射角应大于折射角，而图中入射角小于折射角，故本选项错误；C. 光从空气斜射入水中，入射角应大于折射角，而图中入射角小于折射角，故本选项错误；D. 光从空气斜射入水中，入射角大于折射角，入射光线和折射光线分居法线的两侧，符合光的折射定律，故本选项正确．故选D.
当光线射向两种介质的界面上时，会同时发生反射和折射．反射角等于入射角，当光从空气中斜射入水中时，折射光线将向靠近法线的方向偏折，即折射角小于入射角．
7、C
【解析】
A. 机器人在弯道滑行时，运动方向发生改变，即运动状态发生改变，故A错误；B. 机器人在冰面上运动时，受重力的作用，故B错误；C. 相对于看台上的观众，滑行中的机器人位置发生变化，是运动的，故C正确； D. 相对于自己的溜冰鞋，滑行中的少年位置不变，是静止的，故D错误．故选C.
点睛：1. 运动状态的改变包括速度大小和方向的改变；2.地球表面的一切物体都受重力作用；3.判断物体运动还是静止，取决于所选的参照物，若相对于参照物，位置没有改变，则为静止；若相对于参照物，位置发生改变，则为运动．
8、A
【解析】
由题可知：甲漂浮，所以ρ甲＜ρ水；乙悬浮，所以ρ乙=ρ水，则ρ甲＜ρ乙。
A．两容器相同，水面高度相同，由p=ρgh可知两容器底部受到的压强相等，由于甲、乙两个容器相同，则底面积相等，根据F=pS可知两容器底部受到的压力相等；故A正确；
BCD．ρ甲＜ρ乙，由图可知V甲＞V乙．由公式m=ρV不能确定甲、乙质量大小关系，漂浮和悬浮时，F浮=G物，所以不能确定浮力关系，由F浮=ρgV排可知，不能确定两球浸没在水中的体积关系，故BCD错误。
9、B
【解析】
A．用干冰实施人工降雨，干冰直接升华为二氧化碳气体，利用了干冰升华吸热，故A错误；
B．工作时冷凝器里的液态制冷剂，经过一段很细的毛细管进入冰箱内冷冻室的管子里，在这里迅速汽化，从冰箱的内部吸收热量，使冰箱内部的温度降低；故B正确；
C．冬天菜窖里放几桶水，水遇冷会凝固，凝固放热，故C错误；
D．用酒精擦拭发热病人，酒精蒸发吸收热量，利用了酒精汽化吸热，故D错误。
10、C
【解析】
A、烧开水时发生了内能的转移，是通过热传递的方法增加水的内能，故A正确；
B、水的比热容较大，与其他物质相比，相同质量、升高相同温度的情况下，吸热的热量较多，所以用水来降温，故B正确；
C、因为额外功和热量散失是不可避免的，所以无论怎样改良，柴油机的效率也不可能达到100%，故C错误；
D、端午节粽子飘香，是因为粽子香气中含有的分子是在不停的做无规则运动，向四周扩散，使人们闻到粽子的香气，故D正确。
二、多选题（本大题共3小题，共12分）
11、ABD
【解析】
（1）声音是物体的振动产生的，一切声音都是由振动产生的；
（2）声不能在真空中传播，声传播需要介质；
（2）回声是指声音在传播过程中，碰到障碍物，有一部分声能被反射回来这种反射回来的声叫“回声”．
【详解】
A、声音是物体的振动产生的，一切声音都是由振动产生的，故A正确；
B、声音是物体的振动产生的，所以振动的空气柱一定在发声，故B正确；
C、在小房间里说话听不到回声，是因为房间太小，回声和原声混在一起，不容易区分，故C错误；
D、宇宙飞船的太空舱内充满空气，所以在同一宇宙飞船的太空舱内，两名宇航员可以直接对话，故D正确．
故选ABD．
题考查了声音的传播以及回声的相关知识，属于基础知识的考查，相对比较简单．
12、AB
【解析】
由电路图可知，定值电阻与滑动变阻器并联；
滑动变阻器标有“30Ω 2A”字样，表示变阻器允许通过的最大电流为I=2A，并联电路各支路两端的电压相等，当通过变阻器的电流最大时，变阻器的功率最大，则变阻器消耗的最大功率：P滑最大 =UI=30V×2A=60W，A正确；
由并联电路电压的规律和欧姆定律，通过定值电阻的电流：IR =U/R=30V/60Ω=0.5A，该电流保持不变；当通过变阻器的电流最大时，根据并联电路电流规律，干路电流即电流表的最大示数：I最大 =IR +I=0.5A+2A=2.5A，B正确；
根据P=UI可知，当电路中电流最大时，电路消耗的功率最大，则P总最大 =UI最大 =30V×2.5A=75W，C错误；
R为定值电阻，因电源电压U不变，根据P=UI=U2/R可知，R的电功率不变，其大小为：
PR =U2/R=(30V)2/60Ω=15W，D错误，故选AB．
13、CD
【解析】
A. 雪花飞舞，是宏观的物体的运动，不能说明分子在做无规则运动，故说法错误；
B. 铁块很难被压缩，说明分子之间同时存在着斥力, 故说法错误；
C. 将两块表面平滑的铅块压紧后，它们会粘在一起，说明分子间有引力，说法正确；
D. 将红墨水滴入热水中比在冷水中扩散的快，说明温度越高，分子热运动越剧烈；说法正确．
三、填空题（本大题共5小题，共10分）
14、10 不变
【解析】
一只鸟正以5m/s的速度冲向水中捕食小鱼，向下俯冲的过程中，它在水中的像相对于它的速度是，根据平面镜成像特点可知，鸟的像也以5m/s向水面运动，所以它在水中的像相对于它的速度是10m/s，像与物的大小总是相同的，所以像的大小不变；
15、U0 2I0 R2断路或R1、R2同时断路 U0
【解析】
（1）由电路图可知，当电键S断开时，R2和电压表被断路，电路为R1的简单电路，两电流表均测通过R1的电流；当电键闭合时，两电阻并联，电压表测电源的电压，电流表A1测R1支路的电流的，电流表A2测干路电流；当电键S由断开到闭合时，电压表V的示数为U0，则电源电压为U0；电流表A2示数测量的是干路电流，电阻R1、R2阻值相等，则通过的电流相等，根据并联电路的电流关系可知，电流表A2示数为2I0；
（2）电路故障分为短路和断路，则：
①若R1短路，闭合电键前，电流经两电流表回到电源的负极，会造成电源短路，烧坏电源，三电表无示数；闭合电键后，由电源烧坏可知，三电表无示数，则三电表的示数不变；
②若R2短路，闭合电键前，两电流表有示数，电压表无示数，闭合电键后，会造成电源短路，烧坏电源，两电流表和电压表均无示数；
③若R1与R2同时短路时，电键闭合前后都会造成电源短路，三电表的示数不变；
④若R1断路，断开电键三电表均无示数，闭合电键后，电压表和A2有示数，A1无示数，即电压表的示数变大，电流表A1的示数不变，电流表A2的示数变大；
⑤若R2断路，闭合电键前后，通过R1的电流不变，两电流表的示数不变，而电压表从无示数变为有示数，则电流表的示数不变，电压表的示数变化；
⑥若R1与R2同时断路时，闭合电键前三电表无示数，闭合电键后，两电流表的示数不变，电压表的示数变大；
综上可知，电路故障为R2断路或R1、R2同时断路；当S断开时，电压表示数为0，当开关S闭合时，电压表测量的是电源电压，故电压表示数变化量为U0；
16、5；1．
【解析】
试题分析：由图可知R1、R2串联，R3短路，电流表测电路中电流，所以电路中的总电阻R=R1+R2=4Ω+6Ω=12Ω，电源电压U=IR=2．3A×12Ω=3V；串联电路中电流处处相等，所以I1=I=2．3A，所以电阻R1的功率：P1=I2R1=（2．3A）2×4Ω=2．36W．
【考点定位】欧姆定律的应用；电功率的计算
17、5N 不变 5N
【解析】
由题可知木块漂浮在盛满水的烧杯中，从烧杯溢出水的重力为5N 由阿基米德原理和浮沉规律可知G=F浮=G排= 5N ，这个过程中水的深度不变，根据公式p=ρgh可知容器底所受压强不变。若将这个木块放入盛满酒精的烧杯中，由ρ木＜ρ酒知木块静止时将漂浮在酒精中，F浮=G排=G= 5N从烧杯溢出酒精的重力为 5N。
18、奥斯特 运动状态 北
【解析】
丹麦科学家奥斯特通过实验首先说明了通电导线周围存在着磁场；根据题意知道，当闭合电键时，螺线管周围出现了磁场，小磁针由于受到磁场的作用而发生转动，即力可以改变物体的运动状态；由图知道，电源的右侧是正极，左侧为负极，运用安培定则，用右手握住螺线管，四指所指的方向为电流的方向，大拇指指向螺线管的左端即N极，所以通电螺线管A端相当于条形磁铁的北极。
四、计算题（本大题共3小题，共29分）
19、（1）1000N；（2）300N；（3）1200W。
【解析】
（1）重物的重力：GA＝mg＝270kg×10N/kg＝2700N，由图可知，n＝3，由可得，拉力的大小：；
（2）滑轮的摩擦和绳重均可忽略不计，由可得，动滑轮所受的重力：G动＝nF﹣GA＝3×1000N﹣2700N＝300N；
（3）绳端移动的速度：v绳＝nv物＝3×0.4m/s＝1.2m/s，拉力F的功率：P＝Fv绳＝1000N×1.2m/s＝1200W。
20、（1）8×104Pa；（2）2.4×108J；（3）50J．
【解析】
（1）拖拉机静止在水平路面时，对路面的压力：F=G=4×105N，
对路面的压强：；
（2）由可得，拖拉机匀速行驶600s，发动机所做的功：；
（3）由电路图可知，灯泡L与R0、R串联，电压表测L两端的电压，电流表测电路中的电流，当滑动变阻器连入电路的电阻最大时，电路的总电阻最大，电路中的电流最小，由图乙可知，电路中的最小电流I=0.5A，则通电100s，电流通过R0所做的功：.
21、（1）200 kg；（2）2.1×107J；（3）1.25 kg
【解析】
（1）水的体积V=200L=200dm3=0.2m3，水的质量m水=ρV=1×103kg/m3×0.2m3=200kg；
（2）水吸收的热量：Q吸=cm水（t-t0）=4.2×103J/（kg•℃）×200kg×（45℃-20℃）=2.1×107J；
（3）∵Q吸＝40%Q放，∴燃烧煤气放出的热量：Q放= =5.25×107J，
燃烧煤气的质量：m煤气==1.25kg。
答：（1）水箱中水的质量为200 kg；
（2）水吸收的热量为2.1×107J；
（3）需要燃烧煤气的质量为1.25 kg。
五、作图题（本大题共2小题，共4分）
22、
【解析】
解：开关和灯泡应该串联连接，开关接接电源的火线，确保开关断开时，灯泡不带电，灯泡的螺旋套接电源的零线
23、
【解析】
由右手螺旋定则可知，螺线管左侧为N极；
因外部磁感线总是N极指向S极，故电磁铁及磁铁A应为同名磁极相对，故A的左侧为为S极，右侧为N极；磁感线应指向S极，故答案如图：
六、实验探究题（本大题共3小题，共15分）
24、质量 速度 木块被钢球撞击后滑动距离远近 控制变量
【解析】
探究“动能大小与质量的关系”，具体做法是：把不同质量的钢球从相同的高度滚下，使钢球到达水平面时获得相同的速度，通过观察木块被撞击后向前移动距离的远近来比较两种情况下钢球动能的大小．
实验过程中将动能的大小转换成木块移动距离的远近，因此用到转换法；同时动能与速度和质量有关，探究动能与质量关系时，需控制速度不变，因此运用了控制变量法．
25、②①④③（①②④③） 游码没有放到标尺左端的零刻度线处 2.66 不变 偏小 mρ水/（m2- m1） 等于
【解析】
（一）（1）根据题意知道，测量鹅卵石的密度时，需要分别测量出鹅卵石的体积和质量，然后计算鹅卵石的密度，故实验的步骤是：②①④③或①②④③；
（2）托盘天平使用时，首先要调节横梁平衡，在调节横梁平衡前，要用镊子将游码移到标尺左端的零刻度线处，而在图甲中调节横梁平衡的过程中，游码仍在标尺的中间，没有移到标尺左端的零刻线处；
（3）由图乙知道，标尺的分度值为0.2g，砝码的质量为20g、5g，游砝所对的刻度值为1.6g，则鹅卵石的质量是：m=20g+5g+1.6g=26.6g，根据题意知道，向量筒中倒进V1=38cm3的水，由图丙知道，放入鹅卵石后的总体积为48cm3 ，故石子的体积是：V=25cm3 -38cm3 =10cm3 ，由 知道，鹅卵石的密度是：=2.66 g/cm3；
（4密度是物质的属性，与质量和体积无关，所以鹅卵石磨损后，它的密度将保持不变；
（5）量筒读数时，视线与液面底部相平，若如图丙视线俯视，则读数比实际偏大；由知道，m不变，V偏大，则所测得鹅卵石的密度将偏小。
（二）由②③④知道，与鹅卵石同体积的水的质量是：m′=m2- m1，由知道，此质量的水的体积是： ，即鹅卵石的体积是：，故鹅卵石密度的表达式： ；由于步骤③中取出鹅卵石时会带走一些水，但向烧杯中加水时，仍到标记处，所以没有影响体积的测量，故小明所测的鹅卵石密度等于真实鹅卵石密度。
26、热胀冷缩 乙 液化 放 继续吸热，温度不变 小于 质量 热传递 2.1×104
【解析】
（1）常用液体温度计是利用液体热胀冷缩原理制成的；
（2）甲图气泡在上升过程中气泡体积增大，所以是沸腾时的情况。乙图气泡在上升过程中，体积逐渐减小，所以是沸腾前的情况；水沸腾后，会看到有大量“白气”不断从烧杯中冒出，“白气”是由于水蒸气遇冷液化形成的小水珠，液化放热；
（3）①由图像可知水沸腾过程中，不断吸收热量，温度不变；
②水的沸点是95℃，低于100℃，说明当时的大气压小于标准大气压；
③由图象还可以看出，两种图象的沸点相同，但沸腾时加热时间不同，原因是水的质量不同，水的质量大，加热时间长；
（4）酒精灯给水加热，水吸收热量，内能增加，通过热传递改变物体的内能；
吸收的热量：Q吸=cm（t-t0）=4.2×103J/（kg•℃）×0.1kg×（95℃-45℃）=2.1×104J。
