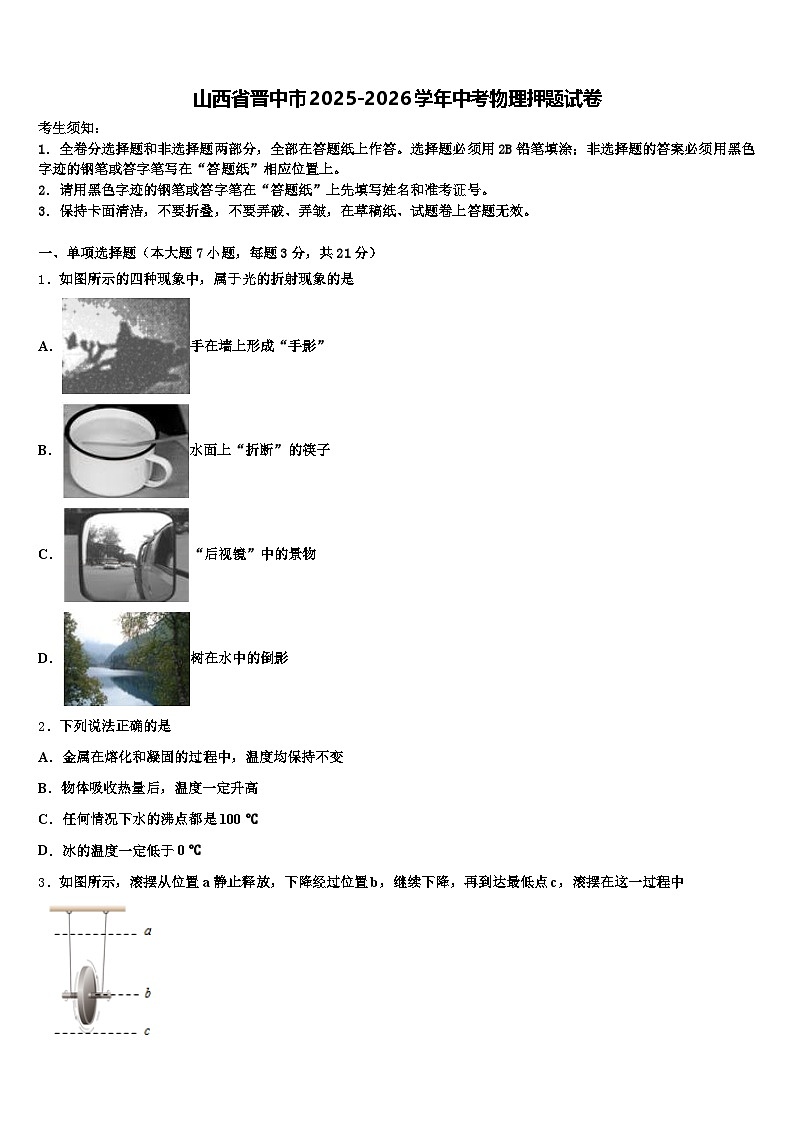

山西省晋中市2025-2026学年中考物理押题试卷（含答案解析）

这是一份山西省晋中市2025-2026学年中考物理押题试卷（含答案解析），共22页。试卷主要包含了如图所示，如图所示，符合安全用电原则的是，我国计划在年实现首次载人登月等内容，欢迎下载使用。
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示的四种现象中，属于光的折射现象的是
A．手在墙上形成“手影”
B．水面上“折断”的筷子
C．“后视镜”中的景物
D．树在水中的倒影
2．下列说法正确的是
A．金属在熔化和凝固的过程中，温度均保持不变
B．物体吸收热量后，温度一定升高
C．任何情况下水的沸点都是100 ℃
D．冰的温度一定低于0 ℃
3．如图所示，滚摆从位置a静止释放，下降经过位置b，继续下降，再到达最低点c，滚摆在这一过程中

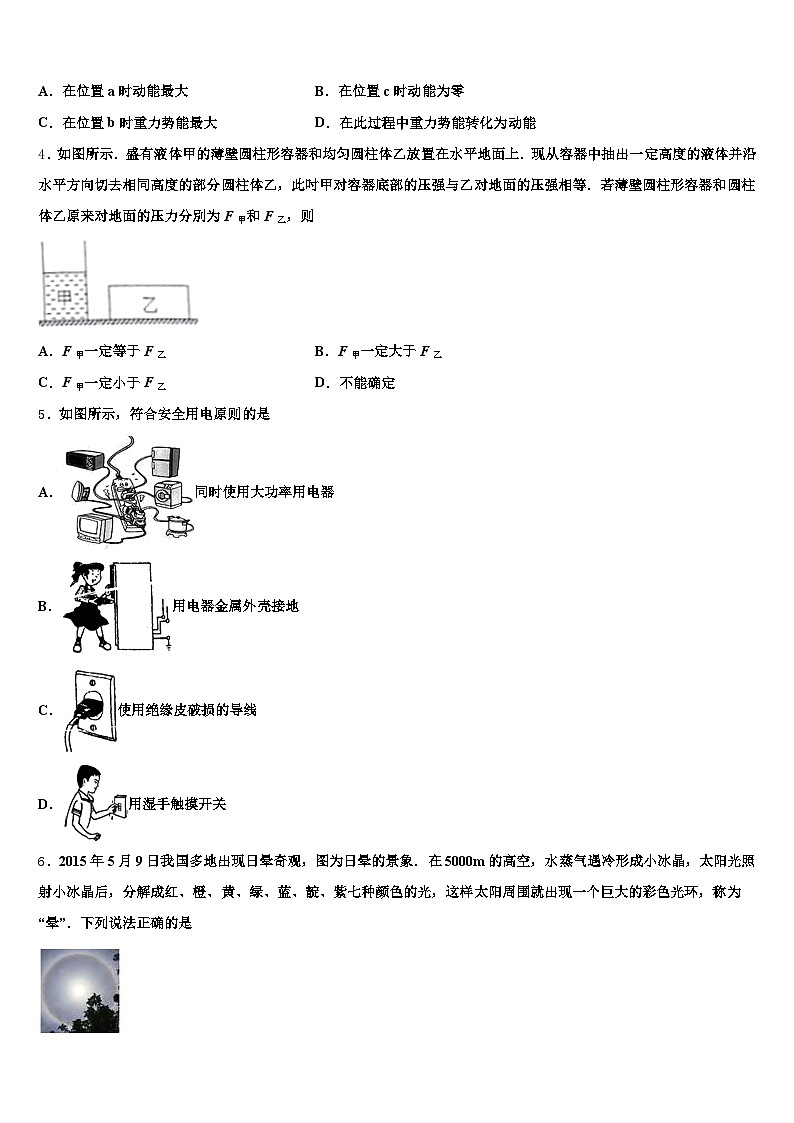

A．在位置a时动能最大B．在位置c时动能为零
C．在位置b时重力势能最大D．在此过程中重力势能转化为动能
4．如图所示．盛有液体甲的薄壁圆柱形容器和均匀圆柱体乙放置在水平地面上．现从容器中抽出一定高度的液体并沿水平方向切去相同高度的部分圆柱体乙，此吋甲对容器底部的压强与乙对地面的压强相等．若薄壁圆柱形容器和圆柱体乙原来对地面的压力分別为F甲和F乙，则
A．F甲一定等于F乙B．F甲一定大于F乙
C．F甲一定小于F乙D．不能确定
5．如图所示，符合安全用电原则的是
A．同时使用大功率用电器
B．用电器金属外壳接地
C．使用绝缘皮破损的导线
D．用湿手触摸开关
6．2015年5月9日我国多地出现日晕奇观，图为日晕的景象．在5000m的高空，水蒸气遇冷形成小冰晶，太阳光照射小冰晶后，分解成红、橙、黄、绿、蓝、靛、紫七种颜色的光，这样太阳周围就出现一个巨大的彩色光环，称为“晕”．下列说法正确的是

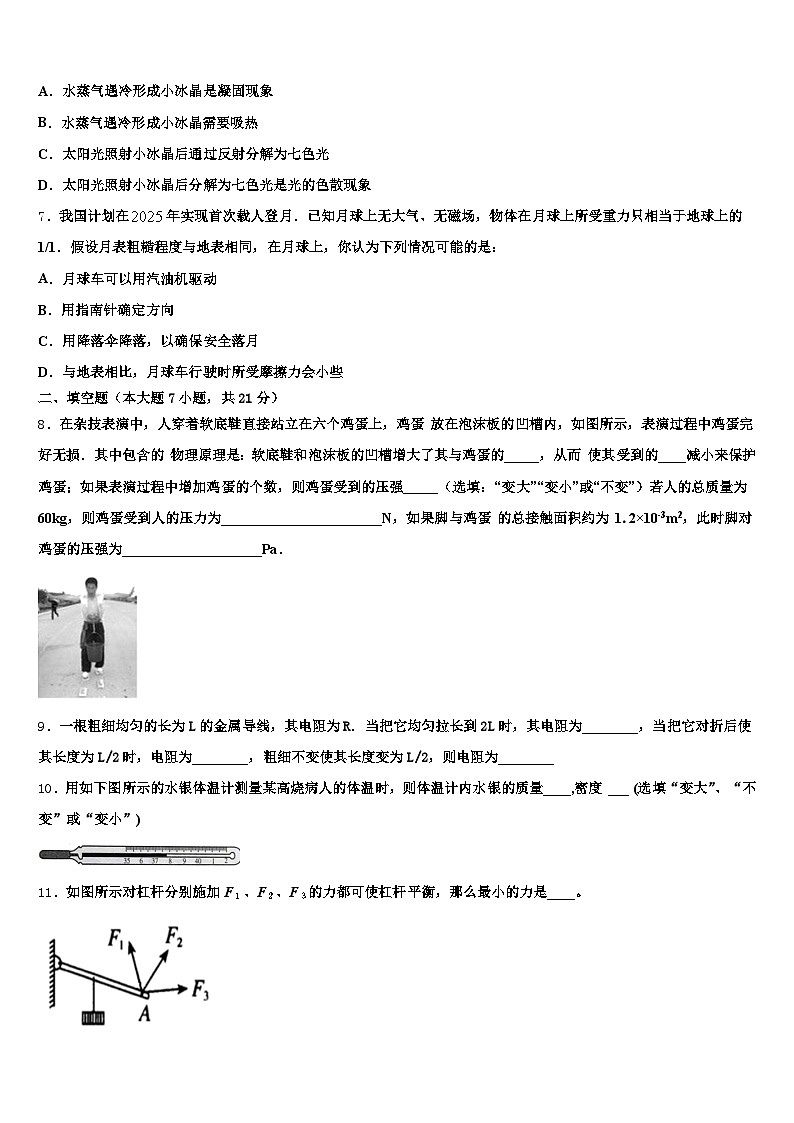

A．水蒸气遇冷形成小冰晶是凝固现象
B．水蒸气遇冷形成小冰晶需要吸热
C．太阳光照射小冰晶后通过反射分解为七色光
D．太阳光照射小冰晶后分解为七色光是光的色散现象
7．我国计划在年实现首次载人登月．已知月球上无大气、无磁场，物体在月球上所受重力只相当于地球上的1/1．假设月表粗糙程度与地表相同，在月球上，你认为下列情况可能的是：
A．月球车可以用汽油机驱动
B．用指南针确定方向
C．用降落伞降落，以确保安全落月
D．与地表相比，月球车行驶时所受摩擦力会小些
二、填空题（本大题7小题，共21分）
8．在杂技表演中，人穿着软底鞋直接站立在六个鸡蛋上，鸡蛋 放在泡沫板的凹槽内，如图所示，表演过程中鸡蛋完好无损．其中包含的 物理原理是：软底鞋和泡沫板的凹槽增大了其与鸡蛋的_____，从而 使其受到的____减小来保护鸡蛋；如果表演过程中增加鸡蛋的个数，则鸡蛋受到的压强_____（选填：“变大”“变小”或“不变”）若人的总质量为 60kg，则鸡蛋受到人的压力为_______________________N，如果脚与鸡蛋 的总接触面积约为 1.2×10-3m2，此时脚对鸡蛋的压强为____________________Pa．
9．一根粗细均匀的长为L的金属导线，其电阻为R．当把它均匀拉长到2L时，其电阻为________，当把它对折后使其长度为L/2时，电阻为________，粗细不变使其长度变为L/2，则电阻为________
10．用如下图所示的水银体温计测量某高烧病人的体温时，则体温计内水银的质量____,密度 ___ (选填“变大”、“不变”或“变小”)
11．如图所示对杠杆分别施加F１、F２、F３的力都可使杠杆平衡，那么最小的力是____。
12．如图甲所示，电源电压恒为6V，滑动变阻器的最大阻值为50Ω，电流在0.1A~0.4A之间时电子元件均能正常工作．若通过此电子元件的电流与其两端电压的关系如图乙所示 为使电子元件处于正常工作状态，滑动变阻器接入电路的 最大阻值为_____Ω；在电子元件处于正常工作状态下，电路消耗的最大功率为_____；在电子元件处于正常工作状态下且电路消耗的功率最大时，滑动变阻器每分钟发热_____J．
13．小红在探究凸透镜成像规律的实验中，选择了焦距为10cm的凸透镜．她将点燃的蜡烛、凸透镜和光屏依次固定在光具座上，如图所示．在保持蜡烛和光屏的位置不变的条件下，为了在光屏上得到烛焰放大的像，小红应将凸透镜向_____移动（选填“左”或“右”），这一实验现象可以说明_____成像特点（选填“照相机”、“幻灯机”或“放大镜”）；若点燃的蜡烛与凸透镜间距离小于10cm，小红应该在_____（选填“蜡烛”或“光屏”）一侧透过凸透镜观察成像．
14．如图所示是太阳能LED照明路灯，LED是一种发光二极管，它是由_____材料制成的，可以把电能直接转化成_____能，太阳能是_____（选填“可再生”或“不可再生”）能源、清洁无污染，它是在太阳内部氢原子核发生_____（选填“裂变”或聚变”）释放出巨大的能量．
三、作图题（共7分）
15．在图中根据通电螺线管的S极，标出磁感线方向、小磁针的N极和电源的正、负极。
（_______）
16．如图所示，试在两个“○”内选填“电压表”和“电流表”的符号，使开关S闭合时两灯组成并联电路。
（_______）
17．某人站在小车里，随小车在水平地面上做匀速直线运动，画出人的受力示意图．
四、实验题（本大题共5小题，共20分）
18．在“探究二力平衡的条件”的实验中，主要是通过探究力对物体的作用效果来实现探究的目的。如图所示是可供选择的两种探究方案，甲方案把小车放在光滑的水平桌面上，乙方案用一个轻质小卡片。
小明选择了图甲所示的探究方案。他向挂在小车两端的托盘里加减砝码，观察小车在什么情况下会保持___________不变。这是用于探究两个力的__________和____________对物体平衡的影响。小红选择图乙所示的探究方案，活动中保持与相等，把小卡片转过一个角度如下图所示的位置，然后再松手，小卡片将无法在此位置平衡。实验中设计这一步骤的目的是为了探究二力平衡时，两个力必须满足的条件是_____________________。
两个探究方案相比较，你认为___________________方案的探究过程对实验结论的影响小一些，你的依据是________________________。
19．为了测量椰奶的密度,丽丽从实验室找来了天平和量筒进行以下实验:
(1)如图甲,将待测椰奶倒入烧杯中,将天平放在____台面上,用已调好的天平测量烧杯和椰奶的总质量___ g；
(2)将烧杯中的椰奶倒入一部分到量筒中,如图乙,量筒中椰奶的体积是_____cm3；
(3)用天平测量剩余椰奶和烧杯的总质量,如图丙,则倒出的椰奶的质量为__ g,由此可知椰奶的密度是__ kg/m3；
(4)若在步(2)中,量筒内整上沾了几滴椰奶,则丽丽测得椰奶的密度将_______ (选填“偏大”、“偏小”、“不变”)；
(5)同桌小敏看到实验室有溢水杯,她想利用溢水杯和量筒,泡沫,还有某复合材料做成的物块A(密度为ρ)来测量椰奶的密度．
步骤如图：
a、在溢水杯中装满椰奶;
b、把一泡沫块轻轻放入溢水杯中使之漂浮在液面上,收集排开的液体,用量筒测出溢出的椰奶的体积为V1；
c、继续进行实验,用细线拴住复合材料物块轻轻放入溢水杯中,直至物块下沉至杯底,继续收集溢出的椰奶,全部倒入量筒中,量筒内椰奶的体积增大至V2；
d、取出物块A并轻轻放置在泡沫块上方,泡沫块和物块A漂浮在液面上,继续收集溢出的椰奶,并全部倒入量筒中,量筒内椰奶的体积增大至V3,根据上述实验过程,请完成下列问题：
①椰奶的密度为_______________(用题目给出的字母表示)；
②在步骤d中,将复合材料物块A从椰奶中取出,放在泡沫上方时,若该物块A沾上了一些椰奶,则会导致测得的椰奶密度_______（选填“偏大”“偏小”或“不变”)．
20．为了探究“滑动摩擦力大小与什么因素有关”，小明设计了如图所示的实验．
实验过程中，弹簧测力计________（选填“必须”或“不必”）沿水平方向拉着物块做匀速直线运动，此时，滑动摩擦力的大小________（选填“大于”、“等于”或“小于”）弹簧测力计的示数．在四次实验中，滑动摩擦力最小的是_____（选填“甲”、“乙” 、“丙”或“丁”）．比较甲、乙实验，是为了研究滑动摩擦力大小与________有关；比较乙、丙实验，是为了研究滑动摩擦力大小与________有关．（以上两空选填“压力”或“接触面粗超程度”）比较甲、丁实验，发现甲实验弹簧测力计的示数大于丁实验弹簧测力计的示数，小明得出结论：滑动摩擦力的大小与接触面积的大小有关．你认为他的结论是________________（选填“正确”或“错误”）的．小明对实验装置进行改动，如图所示，重复实验，发现效果更好．实验中，小明_____（选填“一定”或“不一定”）要匀速拉动长木板．
21．下面是小明和小红的“测量滑轮组的机械效率”实验报告，
实验名称：测量滑轮组的机械效率
实验步骤：
观察弹簧测力计的量程、零刻度线和__。如图1所示，测量物体G所受的重力为__。如图2所示，实验过程中，拉动弹簧测力计并读出拉力F的数值，用__测出的物体G上升的高度h和弹簧测力计移动的距离s，将数据填入表格。根据表格中的数据，可以知道他们选用的滑轮组是__（选填甲”或“乙”）仅改变重物G上升的高度，重复上面的实验，记录并计算实验数据实验记录：
实验结论：滑轮组的机械效率与所提升物体的高度有关。
实验讨论与交流
①小明和小红的实验结论：__（选填“科学”或“不科学”），请说明你的理由__。
②小明认为提升的物重会影响该滑轮组的机械效率，建议进一步探究：改变__，重复实验（3）步骤，计算出机械效率进行比较分析。
22．小新在实验室利用托盘天平、量筒、细线，测量一块矿石的密度。
（1）把天平放在水平桌面上，游码归零后，发现指针如图甲所示，他应将平衡螺母向_____（选填“左”或“右”）端调节，才能使横梁水平平衡。
（2）用调好的天平测矿石质量，测量结果如图乙所示，该矿石的质量为_____g；用量筒、细线、水测矿石体积，测量结果如图丙、丁所示，该矿石的体积为_____cm3。
（3）根据以上数据计算矿石密度，查密度表可知此矿石可能是_____。
五、计算题（本大题共2小题，共13分）
23．（广西来宾市1015年中考物理试卷）如图所示为一种蓄水箱的人工放水装置，AOB是以O点为转轴的轻质杠杆，AO呈水平状态，A、O两点间的距离为40cm．B、O两点间的水平距离为10cm，竖直距离为7cm，K是一轻质、横截面积为100cm1的盖板（恰好堵住出水口），它通过细绳与杠杆的A端相连，在水箱右侧水平地面上，重为600N的人通过滑轮组拉动系在B点呈竖直状态的绳子，可以控制出水口上盖板，若水箱水深为50cm，当盖板恰好要被拉起时，水平地面对人的支持力为490N，人对绳子的拉力为F1，绳子对B点的拉力为F1，滑轮组的机械效率为η，盖板的厚度、绳重与滑轮间的摩擦均可忽略不计，人对绳的拉力与人所受重力在同一直线上（g取10N/kg）求：
（1）水箱中水深为50cm时．盖板上表面所受水的压强和压力．
（1）人对绳子的拉力F1和绳子对B点的拉力F1．
（3）滑轮组的机械效率η．
（4）若与杠杆A、B两端选接的细绳足够结实，当水位至少达到多高时，人将无法拉起盖板．
24．现有某型号的家用电热水器，具有高、低温两档的自动调温功能，其额定电应为220V，内部电路由电阻丝R1、R2和开关S1、S2组成.其中R1=55Ω，当S1闭合时处于低温档，功率为220W，再闭合S2处于髙温档，功率为1100W.求：
（1）请你结合自己所学的电学知识推测出电热水器内部电路情况，在虚线框内画出电路图.
（____）
（2）R2的电阻值是多少？_____
（3）用该电热水壶在高温挡时加热1kg水，水由20℃加热到100℃需要6min，求该电热水壶的加热效率._____[c=4.2×103J/（kg·℃）]
六、综合能力题（本大题共3小题，共18分）
25．如图所示，在我省新农村建设中体重为的工人师傅用的拉力向下拉绳时，在内使重680N的重物匀速上升到三楼（每层楼高）：
（1）画出图中滑轮组的绕线；
（2）在提升物体的过程中，工人双脚与地面的接触面积为250cm3，求此时工人对地面的压强；
（3）求工人拉力所做功的大小；
（4）求滑轮组的机械效率．
26．如图所示，是某种电热饮水机的简化电路示意图。它有加热和保温两种工作状态（由机内温控开关S0自动控制），阅读该饮水机说明书可知：热水箱容积2L，额定电压220V，加热时的功率400W，保温时的功率40W．求：试问：
饮水机处于保温状态时温控开关S0应处于什么状态？R1和R2的电阻值各是多大？在用电高峰期，该饮水机的实际工作电压只有200V，加热效率为80%，若将装满水箱的水从20℃加热至100℃，需要多长时间？（c水＝4.2×103J/（kg•m3），ρ水＝1.0×103kg/m3，忽略温度对电阻的影响）
27．电水壶具有水沸腾后自动断电、防干烧断电的功能．电水壶工作电路如图甲所示，其中S是双金属片温控开关，双金属片是将两种热膨胀系数差异很大的金属压合在一起制成的，在不同温度下，两面金属的形变差异，导致双金属片会发生弯曲现象，利用这个形变来推动触片与触点A 还是B接触．R1是电热管，R2是限流电阻，工作时忽略两个电阻阻值的变化．当电水壶处于加热状态时，水被迅速加热，达到预定温度时，S 自动切换到另一处，处于保温状态．如表是这种电水壶的部分参数．
双金属片是利用物体具有_____的性质制成的；加热电阻R1的阻值是多少__________？关闭家中的其他所有用电器，以最大容量装入25℃的水，6min将水烧开（标准大气压下），在加热过程中家用电能表（如图乙）的转盘转了300转，此过程中电水壶的加热效率是多少________？在用电高峰期，将第（3）问中同样的水烧开，所花的时间会明显增加，请分析其原因_______．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
A．手在墙上形成手影，是因为光在同一均匀介质中沿直线传播．故本选项不符合题意；
B．根据光的折射规律，当光从空气斜射入水中或者其他介质中时，折射光线向法线方向偏折，出现了钢勺好像在水面处折断了的现象，属于光的折射现象，符合题意；
C．汽车观后镜，是利用凸面镜能使光线发散的特点扩大视野，是光的反射现象，故本选项不符合题意．
D．平静的水面相当于平面镜，树在水中形成“倒影”是平面镜成像，平面镜成像属于光的反射，故本选项不符合题意．
2、A
【解析】
A. 因为金属是晶体，晶体在熔化过程和凝固过程中温度保持不变．故A正确；B. 物体吸收热量后，温度不一定升高，比如晶体在熔化过程中虽然吸热，但是温度保持不变，吸收的热量用来完成熔化．故B不正确；C. 液体的沸点与液体上方的气压有关，气压越高，沸点越高，所以水的沸点只有在标准大气压下才是100℃．故C不正确；D. 冰在熔化过程，或者达到熔点的时候，温度就是0℃．故D不正确．故选A
要解答本题需掌握晶体熔化过程的特点以及液体的沸点与液体上方的气压有关，气压越高沸点越高．
3、D
【解析】
根据题图，滚摆从位置a静止释放，下降经过位置b，继续下降，再到达最低点c，滚摆在这一过程中可知，本题考查动能和势能的大小变化，解决此类问题的关键是要知道各能量跟哪些因素有关，根据各因素的变化情况分析能量的变化情况。从而得出结论。
【详解】
滚摆是重力势能和动能相互转化的机械，故滚摆升到最高点后，放开手，可以看到滚摆旋转着下降，越转越快，到最低点时滚摆转而上升，直到回到接近原来的位置；滚摆在最高点a位置时重力势能最大，动能为0；在最低点c时动能最大；在b时既有动能又有势能；故：
A、在位置a时势能最大，动能最小，故A错误；
B、在位置c时势能最小，动能最大，故B错误；
C、在位置b时既有动能又有势能，但都不是最大，故C错误；
D、在此过程中重力势能转化为动能，故D正确；
4、C
【解析】
由图可知，甲、乙的横截面积关系为：S甲＜S乙，已知甲对容器底部的压强与乙对地面的压强相等，根据F= pS=G=mg可知，甲、乙的剩余部分质量大小关系为：m甲剩＜m乙剩；
由图可知，甲、乙原来的高度是：h甲＞h乙，从甲容器中抽出一定高度的液体并沿水平方向切去相同高度的部分圆柱体乙（设减小的高度为△h），由h′=h-△h可得，甲、乙剩余的部分高度：h甲′＞h乙′，由题可知剩余的甲对地面的压强等于剩余的乙对容器底部的压强，根据p=ρgh可得：ρ甲＜ρ乙，由于抽出甲的高度与切去乙的高度相同，且S甲＜S乙，根据V=Sh可知，抽出甲的体积与切去乙的体积关系是：V甲抽＜V乙切，根据m=ρV可知，抽出甲的质量与切去乙的质量关系是：m甲抽＜m乙切，由于物体原来的质量m=m剩+m切，所以，m甲＜m乙，根据F=G=mg可知F甲＜F乙．
5、B
【解析】
A、多个大功率用电器同时使用一个插座，容易造成电流过大，引发火灾，故A不符合安全用电的要求；
B、用电器金属外壳接地，可避免因用电器漏电而发生触电事故，故B符合安全用电要求；
C、由于导线绝缘皮老化漏电或短路，电路中的电阻几乎为零，会造成电流过大，引发事故；故C不符合安全用电的要求；
D、生活用水是导体，用湿手触摸开关容易造成触电，故D不符合安全用电的要求．
6、D
【解析】
AB．水蒸气遇冷变成小冰晶，是由气态直接变成固态的物态变化，是凝华，凝华放热．故A、B错误．
CD．太阳光照射小冰晶后，通过折射分解成七种颜色的光，是光的色散现象，故C错误．答案为D．
7、D
【解析】
A．月球上无大气，汽油不能燃烧，汽油机不能工作，故Ａ错误．
B．月球上没有磁场，则指南针不能确定方向，故B错误．
C．月球上无大气，降落伞下落时不受空气阻力，速度越来越快，则不能安全降落，故C错误．
D．由题知，物体在月球上所受重力只相当于地球上的；所以，月球车在在月球表面行驶时，对地面的压力变小，则受到的摩擦力变小，故D正确．
二、填空题（本大题7小题，共21分）
8、受力面积 压强 变小 600 5×105
【解析】
人对鸡蛋的压力是一定的，等于其自身重力，鸡蛋放在泡沫板的凹槽内，泡沫板的凹槽增大了鸡蛋的受力面积，减小了对鸡蛋的压强。
鸡蛋受到人的压力F=G=mg=60kg×10N/kg=600N，
此时脚对鸡蛋的压强p==5×105Pa。
9、4R；
【解析】
[1]一根粗细均匀的长为L的金属导线，其电阻为R，当把它均匀拉长到2L时，长度变为原来的2倍，同时横截面变为原来的1/2，这样使导线的电阻变为原来的4倍，为4R；
[2]当把它对折后使其长度为L/2时，长度变为原来的1/2，同时横截面变为原来的2倍，这样使导线的电阻变为原来的1/4，为 ；
[3]粗细不变使其长度变为L/2，导线的电阻变为原来的1/2，为 。
10、不变 变小
【解析】
当用体温计测量病人的体温时，在温度计示数上升的过程中，它的质量不变，由于体积变大，由公式ρ=可知密度变小．
11、F2
【解析】
O为支点，分别作F1、F2、F3的力臂，如图所示：
F1、F3对应的力臂都小于F2对应的动力臂L2（OA），所以OA是最长的动力臂；由杠杆平衡条件F1L1=F2L2可知，在阻力和阻力臂都一定的情况下，动力臂越长则动力越小；因为F2对应的动力臂最长，所以F2最小。
12、40 2.4W 1
【解析】
电路电流最小时，滑动变阻器接入电路的阻值最大，电路最小电流为0.1A，由图示图象可知，此时电子元件两端电压：U元件=2V，滑动变阻器两端电压：U滑=U-U元件=6V-2V=4V，由可知，滑动变阻器接入电路的最大阻值：；
电路电流最大时，电路消耗的功率最大，电路最大电流为0.4A，电路消耗的最大功率：P最大=UI最大=6V×0.4A=2.4W，
由图示图象可知，电流为0.4A时，电子原件两端电压：U原件′=4V，
此时滑动变阻器两端电压：U滑′=U-U原件′=6V-4V=2V，滑动变阻器每分钟t=1min=60s产生的热量：Q=W=U滑′I′t=2V×0.4A×60s=1J；
故答案为40；2.4W；1．
13、左 幻灯机 光屏
【解析】
根据凸透镜成像的规律可知，2f＞u＞f，成倒立、放大的实像，为了在光屏上找到烛焰清晰放大的像，应将凸透镜向左移动，使物距变小，像距变大．这一实验现象可以说明幻灯机的成像特点．
若点燃的蜡烛与凸透镜间距小于10cm，即u＜f，成正立、放大的虚像，小红应该在光屏一侧透过凸透镜观察成像．
14、半导体； 光； 可再生； 聚变
【解析】
LED是一种发光二极管，消耗电能，产生光能；
可再生能源是能在短时间内形成的能源，可再生资源特点是取之不尽用之不竭；
太阳内部进行着核聚变，由氢原子核聚变成氦原子核，释放出核能．
【详解】
LED是一种半导体发光二极管，通过电流时不用经过加热灯丝直接能够发光，即把电能直接转化成光能；
太阳能取之不尽用之不竭，属于可再生能源，并且环保无污染；
在太阳内部，氢原子核在超高温、高压下作用下发生聚变，释放巨大的核能．
三、作图题（共7分）
15、
【解析】
已知螺线管左端为S极，右端为N极，由安培定则可知电流由左侧流入，故电源左侧为正极；外部磁感线由N极指向S极，则磁感线方向向左，由磁极间的相互作用可知小磁针的右端为N极，左端为S极，如图所示：
16、
【解析】
要使电阻R1、R2并联，由图可知电流必须从开关S流入R1、R2，不能从电表甲流过，所以电表甲应是电压表；如果电表乙是电压表，则电阻R2无法形成回路，所以电表乙是电流表，与R2串联；如图所示：
。
17、
【解析】
人站在小车里，随小车在水平地面上做匀速直线运动，由于人相对于小车是静止的，则人没有受到摩擦力，人只受到重力G和支持力F，这两个力是一对平衡力；
重力从重心竖直向下画，支持力从重心竖直向上画，标出字母符号，注意两条线段的长度要相等，如图所示：
本题的关键先分析出人受到几个力，再根据人站在水平地面上处于静止状态判断几个力的大小关系，最后正确画出受力示意图．
四、实验题（本大题共5小题，共20分）
18、运动状态 大小 方向 作用在同一直线上 乙 小卡片的重力可以忽略不计，它只受到两个力的作用
【解析】
根据题中“在“探究二力平衡的条件”的实验中”可知，本题探究二力平衡条件实验。根据二力平衡条件：大小相等、方向相反、在同一直线上、作用在同一物体上。对实验中各个环节进行分析，与原理相对照，完成实验探究。
【详解】
（1）图甲方案中，小车受到两个力的作用，研究对象是小车。观察小车在什么情况下处于平衡状态，即会保持运动状态不变。这是用于探究两个力的大小和方向对物体平衡的影响。
（2）把小卡片转过一个角度，两个力不在同一直线上，设计这一步骤的目的是为了探究二力平衡时，两个力必须满足的条件是作用在同一直线上。
（3）乙方案小卡片的重力小忽略不计，水平方向上只受两个力的作用。甲方案水平方向上还要考虑摩擦力。故乙方案对实验结论的影响小一些。
19、水平 72.4 40 45 1.125×101 偏大 ρ椰奶= 偏小
【解析】
(1)天平应置于水平台面上使用，且使用前应先将游码归零再调平．图甲天平游码标尺分度值为0.2g，则所测量烧杯和椰奶的总质量为m总=20g+50g+2.4g=72.4g．
(2)量筒分度值为2mL，则量筒中椰奶的体积是V=40mL=40cm1．
(1)丙图天平读数为20g+5g+2.2g=27.2g，即剩余椰奶和烧杯的总质量为m剩=27.2g，则倒出的椰奶的质量为m= m总-m剩=72.4g-27.2g=45.2g，则椰奶的密度为ρ===1.11g/cm1= 1.11×101kg/m1．
(4)若在步(2)中量筒内壁上沾了几滴椰奶，则这几滴椰奶没有被测到体积，所以导致体积偏小，根据ρ=可知，所测密度将偏大．
(5) ①由图b可知，泡沫漂浮在椰奶中，其受到的浮力等于其重力，而浮力又等于其排开椰奶的重力，则G泡沫=F浮泡沫=G排泡沫=m排泡沫g=ρ椰奶V1g；由c图可知，物块A的体积为VA=V2-V1，则物块A的重力为GA=mAg=ρAVAg=ρA(V2-V1)g；图d中，将泡沫和物块A看为一个整体，其漂浮在椰奶中，所以其受到的总浮力等于其总重力，而浮力又等于其排开椰奶的重力，则G泡沫+ GA=F浮总=G排总=m排总g=ρ椰奶V1g．将G泡和GA代入得：ρ椰奶V1g+ρA(V2-V1)g=ρ椰奶V1g，得ρ椰奶=．
②在步骤d中，若该物块A沾上了一些椰奶，则会导致GA增大，从而G泡沫+ GA也增大，最终使得排开椰奶是总体积V1增大．由ρ椰奶=可知，V1增大会导致测得的椰奶密度偏小．
20、必须 等于 丁 压力 接触面的粗糙程度 错误 不一定
【解析】
（1）实验过程中，弹簧测力计必须沿水平方向拉着物块做匀速直线运动，此时物块处于平衡状态，滑动摩擦力和拉力是一对平衡力，大小相等，所以滑动摩擦力的大小等于弹簧测力计的示数．
（2）在四次实验中，甲和乙接触面粗糙程度相同，乙的压力较大，滑动摩擦力较大，即f乙＞f甲；乙和丙压力大小相同，丙接触面更粗糙，滑动摩擦力更大，f丙＞f乙；实验丁和甲接触面粗糙程度相同，丁的压力较小，滑动摩擦力f丁＜f甲．由此可知，f丙＞f乙＞f甲＞f丁，滑动摩擦力最小的是丁．
（3）比较甲、乙实验，接触面粗糙程度相同，压力大小不同，所以是为了研究滑动摩擦力大小与压力有关；比较乙、丙实验，压力大小相同，接触面粗糙程度不同，是为了研究滑动摩擦力大小与接触面积的粗糙程度有关．
（4）由于没有保持压力大小相同，所以小明的结论是错误的．
（5）由图戊所示实验可知，拉动木板时物块保持不动，物块处于平衡状态，滑动摩擦力的大小等于测力计的拉力，因此实验中不一定要匀速拉动长木板．
21、分度值 4.6N 刻度尺 乙 不科学 根据η=×100%，滑轮组的机械效率与所提升物体的高度无关 提升物体的重力
【解析】
（1）观察弹簧测力计的量程、零刻度线和分度值。
（2）由图可知：测力计的分度值为0.2N，物体所受的重力为4.6N。
（3）实验过程中，拉动弹簧测力计并读出拉力F的数值，用刻度尺测出的物体G上升的高度h和弹簧测力计移动的距离s，根据表格中的数据可得：n===3，由此可以知道他们选用的滑轮组是乙。
（4）①滑轮组的机械效率：===,故滑轮组的机械效率与所提升物体的高度无关，小明和小红的实验结论不科学。
②小明认为提升的物重会影响该滑轮组的机械效率，建议进一步探究：改变所提升物体的重力，重复实验。
22、左 84 20 黄铜矿
【解析】
（1）图甲中指针偏右，说明右侧质量偏大，应将平衡螺母向左调节，才能使横梁水平平衡。
（2）图乙中天平的示数为50g+20g+10g+4g＝84g，
利用图丙、丁所示，测出矿石的体积V＝80cm3﹣60cm3＝20cm3；
（3）此矿石的密度ρ＝=＝4.2×103kg/m3，查表可知，此矿石可能是黄铜矿。
五、计算题（本大题共2小题，共13分）
23、（1）5×103Pa， 50N；（1）110N， 100N；（3）90.9%；（4）1.95m
【解析】
试题分析：（1）水深h=50cm时，盖板上表面所受水的压强：p=ρ水gh=1.0×103kg/m3×10N/kg×0.5m=
5×103Pa，由p=F/S得盖板上表面所受水的压力：F=pS=5×103Pa×100×10﹣4m1=50N；
（1）B、O两点间的水平距离为10cm，根据杠杆的平衡条件：FALA=F1LB，即：50N×40cm=F1×10cm，
所以F1=100N；当盖板恰好要被拉起时，水平地面对人的支持力为490N，所以
F1=G人﹣F支=600N﹣490N=110N；
（3）B点下降，A点上升，如图所示：根据三角形相似可知hA：hB=4：1，所以hA=18cm，由图滑轮组通过起滑轮绳子的段数n=1，绳重与滑轮间的摩擦均不计，滑轮组的机械效率：η=W有/W总×100%= FAhA/1 F1hB×100%=50N×18cm/（1×110N×7cm）×100%≈90.9%；
（4）根据F1=（F1+G动），G动=1F1﹣F1=1×110N﹣100N=10N，人对绳子拉力最大等于人的重力，即绳子自由端拉力最大：F1′=G人=600N，此时对B点的拉力：F1′=1F1′﹣G动=1×600N﹣10N=1180N，
根据杠杆的平衡条件：FA′×LA=F1′LB，即：FA′×40cm=1180N×10cm，解得FA′=195N，水对盖板压力F′=p′S=ρ水gh′S，且FA′=F′，所以h′= FA′/ρ水g="195N" /1.0×103kg/m3×10N/kg =1.95m．
【考点定位】力学综合计算；滑轮组绳子拉力的计算；液体的压强的计算；滑轮（组）的机械效率
24、 220Ω 84.8%
【解析】
（1）根据题意知道，电热水器具有高、低温两档，额定电应为220V，电路由电阻丝R1、R2和开关S1、S2组成.，所以 R1、R2应是并联，且S1在干路，S2控制高温档，当两电阻都通电时，为高温档，只有一个电阻通电为低温档；又因为其中R1=55Ω，若只有R1，则由 知道，功率是880W，故低温档时是R2通电，所以，电热水器内部电路如下：
（2）由于当S1闭合时处于低温档，功率为220W，由知道，
R2的电阻值是：
（3）用该电热水壶在高温挡时加热6min，消耗的电能是： =3.96×105J
1kg水吸收的热量是： =3.36×105J
所以，该电热水壶的加热效率是： =84.8%
六、综合能力题（本大题共3小题，共18分）
25、（1）见解析所示（2）Pa（3）J（4）85%
【解析】
（1）滑轮组的绕线如下图：
；
（2）工人受重力支持力和拉力作用，三力平衡，则支持力等于G人-F=600N-400N=200N，根据相互作用等大，工人对地面压力FN=200N，工人对地面的压强：；
（3）重物匀速上升到三楼，升高的高度是h=2×3m=6m，由图可知，滑轮组承担物重的绳子段数n=2，绳子自由端移动的距离是s=2×6m=12m，工人拉力所做的功：
W=Fs=400N×12m=J；
（4）滑轮组的机械效率：．
答：（1）滑轮组的绕线见上图．
（2）工人对地面的压强Pa；
（3）工人拉力所做的功J；
（4）求滑轮组的机械效率85%．
26、 (1) 断开； (2) R1=121Ω ，R2=1089Ω； (3) 2541s
【解析】
（1）由电路图可知，开关S0断开时两电阻串联，电路电阻较大，开关S0闭合时，只有电阻R1接入电路，电阻R2被短路，此时电路电阻较小，电源电压U一定，由P=可知，电阻越大，电路功率越小，电阻越大，饮水机功率越大，因此当开关S0断开时，电路定值较大，电功率较小，饮水机处于保温状态．
（2）∵P加＝，∴电阻R1=∵P保=，∴电阻R总==1210Ω，保护电阻R2=R总-R1=1210Ω-121Ω=1089Ω；
（3）设加热时间为t，有P峰t80%=Q吸，即t80%＝c水m水△t水，t80%＝c水ρ水V水△t水，t==2541s；
27、热胀冷缩 40Ω 87.5% 用电高峰期，由于干路电流增大，则导线的分压增大，使得用电器的实际电压低于额定电压，在电阻一定时，其实际功率也将低于额定功率，所以加热时间会增加
【解析】
（1）物体具有热胀冷缩的性质；
（2）根据电功率的公式可得加热电阻R1的阻值；
（3）根据密度的公式得到水的质量，利用Q=cm△t求出吸收的热量；由转数和参数得到消耗的电能，然后利用效率的公式求得加热效率；
（4）用电高峰期时电路两端的电压会变低，使电热水器的实际功率变小，同样烧开一壶水的时间变长．
【详解】
（1）双金属片是利用物体具有热胀冷缩的性质制成的；
（2）由图甲可知，当S接A时，电路中只有R1工作，此时R1两端电压最大，其消耗的功率最大，电水壶处于加热状态，加热电阻R1的阻值：；
（3）水的质量为：m=ρV=1.0×103kg/m3×1×10-3m3=1kg，
在1标准大气压下，水的沸点为100℃，则水吸收的热量为：Q吸=cm△t=4.2×103J/（kg•℃）×1kg×（100℃-25℃）=3.15×105J，
这次烧水中消耗的电能：，
此过程中电水壶的加热效率：；
（4）在家庭电路中，各用电器并联后再与干路的输电线串联，在用电高峰时，接入电路的用电器变多，由并联电路的电阻特点可知，并联后的总电阻变小，干路中的电流变大，输电导线有一定的电阻，由U线=IR线可知，干路电流增大时，输电导线分压增大，使得用电器的实际电压低于额定电压，在电阻一定时，其实际功率也将低于额定功率，加热时间会增加．
实验次数
物体重量G/N
物体上升高度h/cm
拉力F/N
弹簧测力计移机动的距离s/cm
机械效率η
1
5.00
1.80
15.00
85.2%
2
8.00
1.77
24.00
86.6%
3
10.00
1.75
30.00
87.6%
常温常压下一些矿石的密度
物质
密度/（kg/m3）
石灰岩
（2.3～3.0）×103
花岗岩
（2.6～2.8）×103
黄铜矿
（4.1～4.3）×103
黄铁矿
（4.9～5.2）×103
最大容量
1L
额定电压
220V
频率
50 Hz
额定加热功率
1210W
