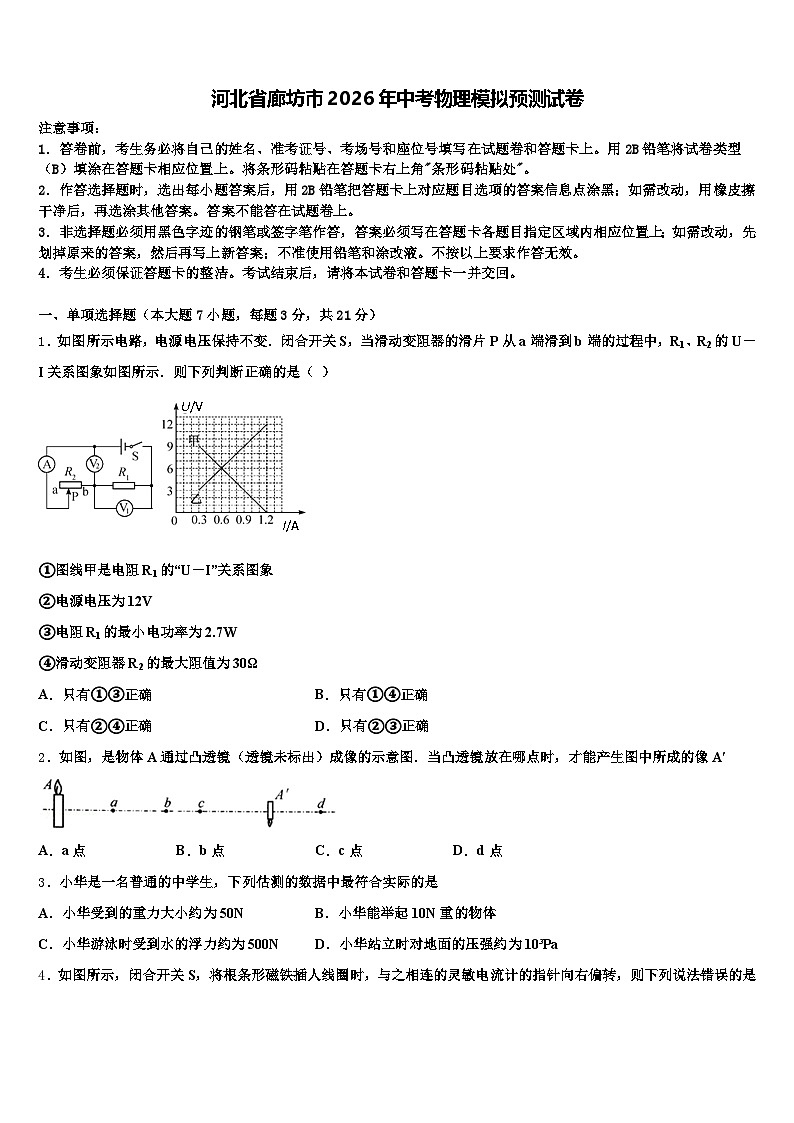

河北省廊坊市2026年中考物理模拟预测试卷（含答案解析）

这是一份河北省廊坊市2026年中考物理模拟预测试卷（含答案解析），共19页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示电路，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P从a端滑到b端的过程中，R1、R2的U－I关系图象如图所示．则下列判断正确的是（ ）
①图线甲是电阻R1的“U－I”关系图象
②电源电压为12V
③电阻R1的最小电功率为2.7W
④滑动变阻器R2的最大阻值为30Ω
A．只有①③正确B．只有①④正确
C．只有②④正确D．只有②③正确
2．如图，是物体A通过凸透镜（透镜未标出）成像的示意图．当凸透镜放在哪点时，才能产生图中所成的像A′
A．a点B．b点C．c点D．d点
3．小华是一名普通的中学生，下列估测的数据中最符合实际的是
A．小华受到的重力大小约为50N B．小华能举起10N重的物体
C．小华游泳时受到水的浮力约为500N D．小华站立时对地面的压强约为10³Pa

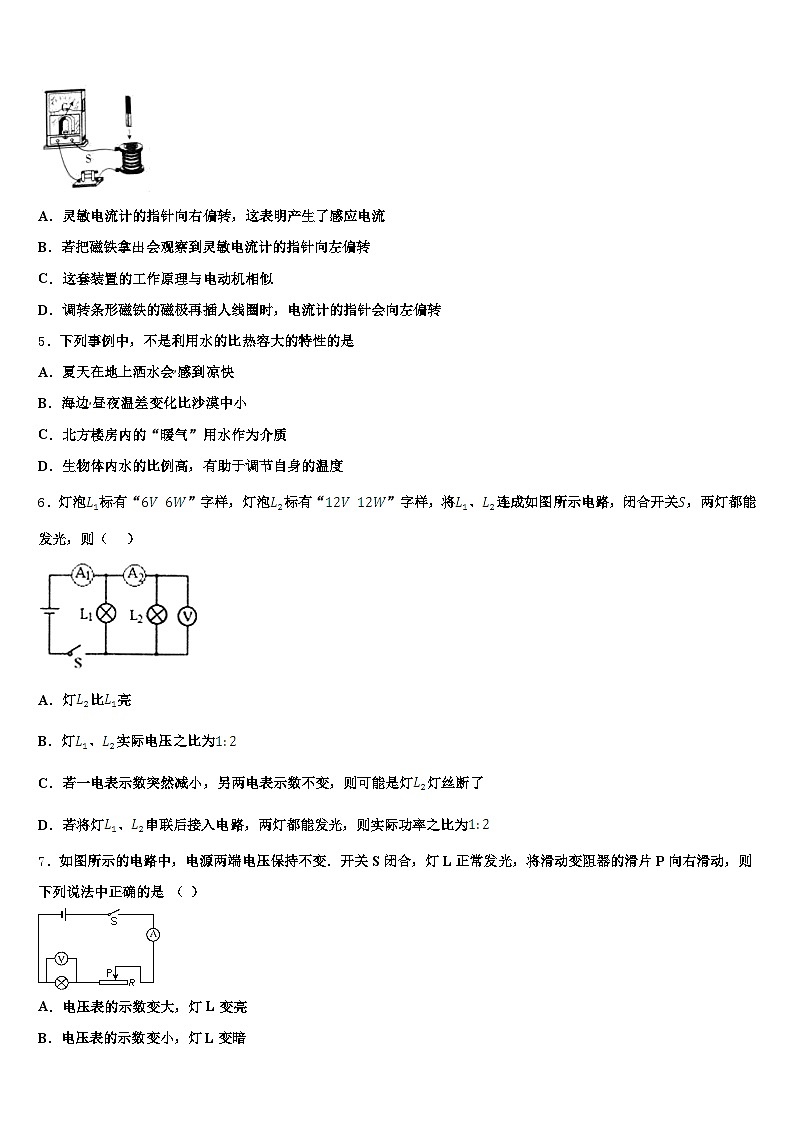

4．如图所示，闭合开关S，将根条形磁铁插人线圈时，与之相连的灵敏电流计的指针向右偏转，则下列说法错误的是
A．灵敏电流计的指针向右偏转，这表明产生了感应电流
B．若把磁铁拿出会观察到灵敏电流计的指针向左偏转
C．这套装置的工作原理与电动机相似
D．调转条形磁铁的磁极再插人线圈时，电流计的指针会向左偏转
5．下列事例中，不是利用水的比热容大的特性的是
A．夏天在地上洒水会感到凉快
B．海边昼夜温差变化比沙漠中小
C．北方楼房内的“暖气”用水作为介质
D．生物体内水的比例高，有助于调节自身的温度
6．灯泡标有“ ”字样，灯泡标有“ ”字样，将、连成如图所示电路，闭合开关，两灯都能发光，则（ ）
A．灯比亮
B．灯、实际电压之比为
C．若一电表示数突然减小，另两电表示数不变，则可能是灯灯丝断了
D．若将灯、串联后接入电路，两灯都能发光，则实际功率之比为
7．如图所示的电路中，电源两端电压保持不变．开关S闭合，灯L正常发光，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是 （ ）
A．电压表的示数变大，灯L变亮
B．电压表的示数变小，灯L变暗
C．电流表的示数变大，灯L变暗
D．电流表的示数变小，灯L变亮
二、填空题（本大题7小题，共21分）

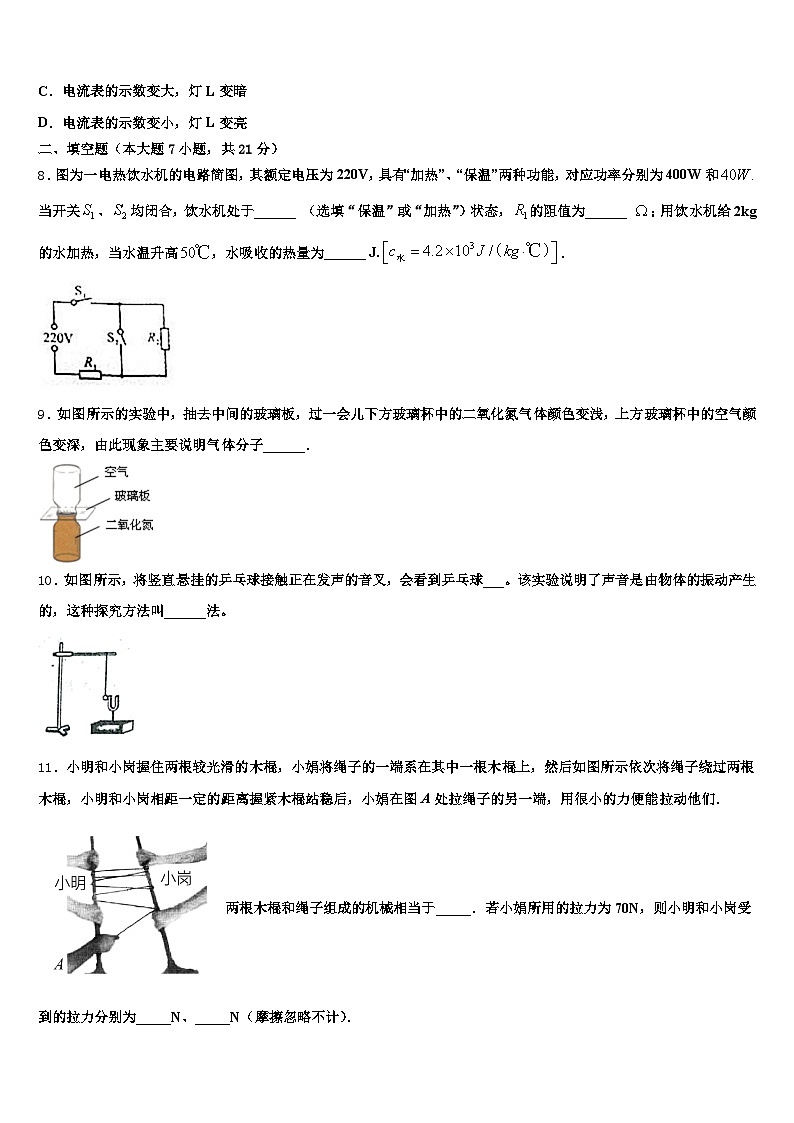

8．图为一电热饮水机的电路简图，其额定电压为220V，具有“加热”、“保温”两种功能，对应功率分别为400W和当开关、均闭合，饮水机处于______ （选填“保温”或“加热”）状态，的阻值为______ ；用饮水机给2kg的水加热，当水温升高，水吸收的热量为______ J.．
9．如图所示的实验中，抽去中间的玻璃板，过一会儿下方玻璃杯中的二氧化氮气体颜色变浅，上方玻璃杯中的空气颜色变深，由此现象主要说明气体分子______．
10．如图所示，将竖直悬挂的乒乓球接触正在发声的音叉，会看到乒乓球___。该实验说明了声音是由物体的振动产生的，这种探究方法叫______法。
11．小明和小岗握住两根较光滑的木棍，小娟将绳子的一端系在其中一根木棍上，然后如图所示依次将绳子绕过两根木棍，小明和小岗相距一定的距离握紧木棍站稳后，小娟在图A处拉绳子的另一端，用很小的力便能拉动他们．
两根木棍和绳子组成的机械相当于_____．若小娟所用的拉力为70N，则小明和小岗受到的拉力分别为_____N、_____N（摩擦忽略不计）．
12．小眀同学撰写科幻小说，想象有种玻璃，光在这种玻璃中运动速度较慢，通过半厘米需要10年，小明同学他这样幻想的依据是_____。如果真实现了，那么想象一下我们的生活将会怎样？提出一个设想：_____。
13．一个重300N的物体Q,底而积为400cm2,将其放在水平地面上,它对地而的压强是_______Pa．如图所示,现将物体Q挂在杠杆的B端,在A端悬挂一个重100N的物体P,使杠杆在水平位置平衡，忽略杠杆自重的影响,若OA :OB=2:5,那么地面对物体Q的支持力为_______N．
14．一切物体在没有受到力的作用时，总保持_________状态或匀速直线运动状态，这就是著名的牛顿第一定律。由此可知，一切物体都具有_______。
三、作图题（共7分）
15．如图所示，一凸透镜放置于水中其主光轴与水面重合，现有一束平行于水面的入射光线通过凸透镜后折射入水中，请画出完整的光路．
（_____）
16．请在图中画出AO的反射光线，并标明反射角的大小．
17．如图所示，跳伞运动员在空中刚打开降落伞的一段时间内，随降落伞一起竖直减速下落，请以A点为力的作用点，画出此时跳伞运动员受到拉力和重力的示意图。
（_____________）
四、实验题（本大题共5小题，共20分）
18．在探究“水沸腾时温度变化的特点”实验时：
小华组装好实验器材后开始实验，请你指出图甲中存在的操作错误是_____．纠正错误操作后，开始计时．第3min温度计的示数如图乙所示，该示数为_____℃，从记录数据的表格可以分析出：水沸腾的特点是温度_____，继续_____．
（3）根据水的沸点可判断当时当地的气压_____（选填“是”或“不是”）1标准大气压．小华和另一位同学选用的实验装置相同，且同时开始实验，但水开始沸腾的时间不同，他们绘制的沸腾图象如图丙所示，其中水的质量较大的图象为_____（选填“a“”或“b”）．
19．如图是小明“探究平面镜成像特点”的实验装置。
（1）为了保障实验效果，应该选择_______（选填“平面镜”“厚玻璃板”或“薄玻璃板”）。
（2）此实验中选择两支相同的蜡烛是为了______________。
（3）接着他又探究凸透镜成像的规律：经过调整，在光屏上先得到一个清晰倒立的实像；保持凸透镜位置不变，将蜡烛远离凸透镜，要再获得清晰的实像，光屏应_______（选填“靠近”或“远离”）凸透镜。
20．在“测量小灯泡的额定功率”实验中，灯泡上标有“3.8V”字样，电源电压恒定．
（1）请你用笔画线代替导线，将图中的实物电路连接完整____________．
（2）连接完实验电路后，开关试触时，发现灯泡不亮，电流表无示数，电压表的示数接近电源电压，其故障原因可能是： _____．
（3）故障排除后，开始实验，在移动变阻器滑片的过程中，眼睛应注视_____的示数，直至灯泡正常发光，此时电流表的示数如图所示，则灯泡的额定功率为_____W．
（4）完成上述实验后，小聪向老师要了一个已知阻值为R的电阻和一个单刀双掷开关，借助部分现有的实验器材，设计了如图所示的电路，也测出了灯泡的额定功率．请完成下列实验步骤：
①闭合开关Sl，将S2拨到触点_____（选填“1”或“2”），移动滑片，使电压表的示数为_____V；
②再将开关S2拨到触点_____（选填“1”或“2”），保持滑片的位置不动，读出电压表的示数U；
③灯泡额定功率的表达式为P额＝_____（用已知量和测量量表示）．
21．小宇骑车时发现，不踩踏脚板，车也能滑行一段距离，他在不同的路面上多次尝试后猜想：车滑行的距离可能与路面的粗糙程度和速度有关．为探究其中的奥秘，他在水平桌面上搭成一斜面，用小球做实验，并用毛巾、棉布、木板等改变水平桌面的粗糙程度．
（1）为了探究小球在水平面上的滑行距离与速度的关系，小宇应先后三次将小球从斜面的_____（同一/不同）高度处释放，比较小球在_____（同一/不同）粗糙面上滑行的路程．
（2）为探究小球滑行距离与水平面粗糙程度的关系．小宇先后三次将小球从斜面上的同一高度处释放，三次实验结果如图甲所示，由此得到结论：_____．小宇认为，通过进一步推理可以得出结论：运动的物体如果不受阻力作用，将_____．
（3）在上述（2）的三次实验中，若小球克服毛巾的摩擦力做的功为W1，小球克服木板的摩擦力做的功为W2，则W1_____W2（选填“＞”、“＜”或“＝”）．
（4）为了模拟研究汽车超速带来的安全隐患，李斌同学设计了如图乙所示的探究实验：将A、B两个小球先后从同一装置，高分别为hA、hB的位置滚下（mA＜mB，hA＞hB），推动小木块运动一段距离后静止．同组的小红认为他这样设计实验得出的结论有问题，理由是_____．在如图乙所示的甲、乙两次实验中，木块移动过程中受到的摩擦力分别为f甲、f乙，则f甲_____f乙（选填“＞”、“＜”或“＝”）．
22．某实验小组的同学用图甲所示器材测量小灯泡电功率，待测小灯泡L的额定电压为3.8V，额定功率小于1W，电源电压恒为6V，滑动变阻器R的规格为“”，图甲所示是该实验小组没有连接完整的电路.
（1）请你用笔线代替导线，在图甲中把电路连接完整
（________）
（2）正确连接完电路，闭合开关后，发现无论怎样移动滑片，小灯泡不亮，电流表无示数，电压表示数明显，仔细检查，连接无误，那么出现该状况的原因应该是________
A．电流表内部断路了 B．灯泡的灯丝断了
C．灯座内部出现了短路 D．滑动变阻器的电阻线断了
（3）排除故障后，通过正确操作，当灯泡正常发光时，电流表示数如图乙所示，则小灯泡的额定功率为________W．
（4）测出小灯泡的额定功率后，再测大于小灯泡额定功率的实际功率，应将滑动变阻器的滑片向_____（选填“左”或“右”）端滑动．
（5）本实验至少测量三次数据的目的________（是/不是）为多次测量求平均值从而减小误差．
（6）图丙是该实验小组的同学测量小灯泡电功率的电路图，测量后他们对测量结果进行了误差分析，考虑电表本身对电路的影响，该实验所测小灯泡电功率将________（偏大/不变/偏小）．
五、计算题（本大题共2小题，共13分）
23．如图所示，有一薄壁柱形容器置于水平地面上，容器中装有水．现将一只质量为2千克的实心小球浸没在容器的水中，水不溢出，分别测出小球浸入前和浸没后水对容器底部的压强p水、小球浸入前和浸没后容器对水平地面的压强p地，如下表所示．求：
①小球浸入前，容器中水的深度h水．
②容器中水的重力G水．
③实心球的密度ρ球．
24．高速公路已广泛应用ETC收费系统，可对过往车辆无需停车即能实现收费的电子系统．如图是某告诉公路入口处对的ETC通道示意图．现有一辆总质量的汽车，在进入ETC收费岛区域前处开始减速，经后运动至ETC收费岛（图中阴影区域）边界，然后再经匀速通过ETC收费岛，其长．不计车长．

（1）求汽车从减速开始到离开ETC收费岛全过程的平均速度大小；
（2）若汽车在ETC收费岛匀速行驶所受阻力为车重力的倍，求汽车通过ETC收费岛牵引力所做的功．
六、综合能力题（本大题共3小题，共18分）
25．小明利用实验室的电磁继电器、热敏电阻R1、可变电阻器R2等器件设计了一个恒温箱控制电路，如图所示．如图乙是小明通过实验测得的R1的阻值随温度变化的关系曲线．
电磁继电器中电磁铁上端是________（选填“N”或“S”）极．当温度较低时，电磁铁的磁性较________，触点开关________（选填“接通”或“断开”）．电磁继电器的电源两端电压U＝6 V，电磁继电器线圈的电阻可不计，通过实验测得当电流为30 mA时，电磁继电器的衔铁被吸合．若可变电阻器R2的电阻值设定为150 Ω 时，恒温箱温度可达到________℃．当可变电阻器R2的电阻变大时，恒温箱设定的温度将变________（选填“高”或“低”）．如果要使恒温箱内预设的温度可调节范围是90 ℃～150 ℃，可供选择的可变电阻器R2的电阻值有如下的几种，你选择________．
A．0～100 Ω B．0～200 Ω
C．0～1 000 Ω D．0～1 500 Ω
26．阅读《区间测速》回答问题
为了减少交通事故，近年来我国加大了对道路的限速监控。目前，限速监控的方式主要有两种：一种是“定点测速”，即监测汽车经过某位置时的速度；另一种是“区间测速”，即监测汽车通过某段路程的平均速度。如果汽车在该段路程行驶的平均速度超过了该路段的最高限速，即被判为超速。如图是高速路上某一区间测速的路程为66km，最高限速是100km/h，现在有一辆汽车通过该区间的起点和终点时的速度分别为95km/h和90km/h，通过该区间的时间为30min。
根据上述材料，回答下列问题：
（1）此车通过该区间是否超速？_____（选填“超速”或“不超速”）。
（2）通过计算说明理由_____。
27．随着人民生活水平的不断提高，汽车已经走进我们许多的家庭．小明同学家最近也购买了一辆轿车．
汽车发动机是汽油机，发动机内有四个汽缸（如图甲），发动机工作时，将内能转化为机械能的冲程是_____（选填图甲中的字母）．假设小明同学家的汽车在实际匀速行驶过程中，汽车受到的平均阻力为600 牛，求该汽车发动机每行驶100 千米所做的功_______？小明很想知道引擎盖的质量，于是他站在一体重计上，此时体重计显示的读数为58千克，接着他用双手竖直将引擎盖微微抬起，此时体重计的读数为78 千克，最后画出了引擎盖的模型，如图乙．引擎盖可绕O 点自由转动，A 为引擎盖的重力作用点，并且测得OA＝80 厘米，AB＝40 厘米．那么引擎盖的质量为多少千克_______？
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
滑动变阻器的滑片P从a端滑到b端的过程中，R1减小，总电阻减小，电流增大，所以R1两端电压增大，故R1的U-I图象是图乙， R2的U-I图象是图甲；滑片P在a点时阻值最大，电路中电流最小，电阻R1电功率最小，由U-I图象可知最小电流Imin=1．3A，R1两端电压U1=3V，R2两端电压U2=9V，所以电源电压U=U1+U2=3V+9V=12V；所以滑动变阻器的最大阻值为R2max=U2/Imin=9V/1．3A=31Ω；R1的最小电功率P1min=U1×Imin=3V×1．3A=1．9W；所以②④正确，故选C．
2、C
【解析】
由图可知所成的像是倒立、缩小的实像，根据凸透镜成像规律知，当u＞2f时，成倒立缩小的实像，此时物距大于像距，故凸透镜应放在c点才能成倒立缩小的实像，故选C。
3、C
【解析】
分析：首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．
解答：A、小华的质量一般在100斤即50kg左右，根据重力与质量的关系可得重力；故A错误；
B. 小华能举起大约300 N重的物体，10N太轻了；故B错误；
C、游泳时所受浮力与重力接近，由A可知，故中学生在游泳时所受浮力约500N；故C正确；
D、小华的体重在G=500N左右，双脚与地面的接触面积在左右，站立在水平地面上时对地面的压强为．故D错误；
故选C
【点睛】对于生活中数据的估测，应从实际的角度出发进行判断，也可从自己的角度出发判断，如自己的身高、自己的体重、站立式对地面的压强等方面来与题目中的数据比较，只要相差不大，即该数据就是合理的．
4、C
【解析】
在电磁感应现象中磁铁和线圈相当于电源，产生的感应电流的方向跟导体运动方向，以及磁感线方向有关，要想改变感应电流方向，改变导体运动方向及磁感线方向中的任一方向即可；已知闭合开关，将一根条形磁铁插入线圈时，与之相连的灵敏电流计的指针会向右偏转，那么当拔出条形磁铁时电流计的指针会向左偏转，这说明感应电流的方向跟切割磁感线方向有关；当掉转条形磁铁的磁极再插入线圈时，电流计的指针会向左偏转，这说明感应电流的方向跟磁场方向有关；电磁感应现象的能量转化是机械能转化为电能，是发动机的原理。故ABD正确，C错误。
5、A
【解析】
A．夏天在地上洒水感到凉快是利用了水的蒸发吸热，而不是利用水的比热容大的特点，故A符合题意；
B．沿海地区和沙漠地区相比，沿海地区水多，水的比热容大，在相同的吸放热条件下，水的温度变化小，昼夜温差小；沙漠地区多砂石，砂石的比热容较小，在相同的吸热条件下，砂石的温度变化大，故B不符合题意；
C．因为水的比热容大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以北方楼房内的“暖气”用水作为介质，故C不符合题意；
D．生物体内水的比例很高，在外界环境温度升高时，生物体即使吸收较多的热量，由于水的比热容较大，体温不会升的过高；同理在在外界环境温度降低时，由于水的比热容较大，即使放出较多的热量，体温也不会过低，所以生物体内的水分有助于调节生物体自身的温度，故D不符合题意。
6、D
【解析】
已知灯泡额定电压与额定功率，应用电功率公式求出灯泡的电阻，然后应用串并联电路特点与电功率公式比较灯泡实际功率大小，再分析答题。
【详解】
由可知，灯泡电阻： ；由图示电路图可知，两灯泡并联，电压表测电源电压，电流表A1测干路电流，电流表A2测L2支路电流；
A、两灯泡并联，灯泡两端电压U相等，R1＜R2，由可知：P1＞P2，灯L1比L2亮，故A错误；
B、两灯泡并联，它们两端的电压相等，灯泡实际电压之比为1：1，故B错误；
C、电压表测电源电压，电流表A1测干路电流，电流表A2测L2支路电流，如果灯L2灯丝断了，通过L2的电流为零，两电流表示数都变小，电压表示数不变，不符合题意，故C错误；
D、若将灯L1、L2串联后接入电路，通过两灯泡的电流I相等，两灯都能发光，则实际功率之比：，故D正确；
故选：D。
本题是一道电学综合题，分析清楚电路结构是正确解题的前提与关键，应用电功率公式、串并联电路特点与欧姆定律即可解题。
7、B
【解析】
将滑动变阻器的滑片P向右滑动时，接入电路的电阻变大，电路的总电阻变大；根据I=U/R可知，电路中的电流变小，即电流表的示数变小；根据U=IR可知，灯泡两端的电压变小，由P=UI可知，灯泡的实际功率变小，故灯泡变暗，故选B．
二、填空题（本大题7小题，共21分）
8、加热 121
【解析】
当开关S1、S2均闭合时，电路为R1的简单电路，电路的总电阻最小，由可知，电路的总功率最大，饮水机处于加热档；
则R1的阻值：；
吸收的热量：。
答案：加热；121Ω；。
9、永不停息地做无规则运动
【解析】
试题分析：用玻璃板隔开一瓶空气和一瓶二氧化氮气体，当抽去中间玻璃板后，过一会儿下方玻璃杯中的二氧化氮气体颜色变浅，上方玻璃杯中的空气颜色变深，是扩散现象，说明了分子在不停地做无规则运动．
考点：分子不停地做无规则运动
10、被弹开 转换
【解析】
用悬挂着的乒乓球接触正在发声的音叉，可观察到乒乓球被弹开，它说明发声体在振动，因为振动的物体可以可传递能量，所以把乒乓球弹开了；
音叉的振动不能直接观察，乒乓球起的作用是将音叉的振动放大，更容易直观观察，这用到了转换法。
11、滑轮组 420 490
【解析】
（1）从使用的情况来看，两根木棍和绳子组成的机械相当于滑轮组；
（2）小娟在A处所用的拉力为70N，由图可知小明那端木棍与6段绳子相连，摩擦忽略不计，因此小明受到的拉力：F1=70N×6=420N；小岗那端木棍与7段绳子相连，因此小岗受到的拉力：F2=70N×7=490N。
12、在不同的介质中光的传播速度是不同的 发生雷雨时，先听到雷声，后看到闪电
【解析】
在不同的介质中光的传播速度是不同的。所以小明幻想有一种玻璃，光在这种玻璃中运动的速度极慢，通过半厘米厚需要10年，比蜗牛的速度还慢得多；如果光速非常小，甚至小于声速，那么发生雷雨时，我们将先听到雷声，后看到闪电。
13、.7.5 x 103; 260
【解析】
（1）物体对地面的压强为：
；
（2）因为，所以物体Q对杠杆的拉力为：
由于力的作用是相互的，所以杠杆对物体Q的拉力为，
对于物体Q，有
所以地面对物体Q的支持力为
．
14、静止 惯性
【解析】
根据牛顿第一定律可知：一切物体在没有受到外力作用时，总保持匀速直线运动状态或静止状态，这就是著名的牛顿第一运动定律；牛顿第一定律同时也说明了一切物体都有保持原来运动状态不变的性质，即惯性。
三、作图题（共7分）
15、略
【解析】
平行于主光轴的入射光线经过凸透镜折射后，折射光线过焦点，由此可以确定对应的折射光线；过入射点（焦点）垂直于界面作出法线，根据折射角小于入射角，在水中法线的另一侧作出折射光线，故完整的光路如图：
16、
【解析】
试题分析：根据反射定律：反射光线、入射光线和法线在同一平面内，反射光线、入射光线分居法线两侧，反射角等于入射角，作出反射光线并标出反射角及其度数．从图中可知入射角是60°，因为入射角等于反射角，所以反射角也为60°．过入射点垂直平面镜作出法线，再根据反射角等于入射角在法线的右侧画出反射光线，并标出反射角等于60°．
考点：本题考查作光的反射光路图
点评：解决本题的关键是熟知光的反射定律的应用，首先要熟记光的反射定律的内容，并要注意入射角与反射角的概念．
17、
【解析】
由于跳伞运动员随降落伞一起竖直减速下落，所以，受到的拉力大于重力，过A点分别沿竖直向下和竖直向上的方向画出此时跳伞运动员受到拉力和重力的示意图，注意表示拉力的线段稍微长一些，如图所示：
四、实验题（本大题共5小题，共20分）
18、温度计的玻璃泡与容器底接触； 96； 不变； 吸热； 不是； b
【解析】
（1）测量液体温度时，要使温度计的玻璃泡与被测液体充分接触，不能接触容器底和容器壁；读数时视线与液柱上表面所对刻线相平；
（2）温度计读数时，先确定是零上还是零下，认清分度值，再读数；液体沸腾时，不断吸收热量，温度保持不变；
（3）根据沸点与气压之间的关系，气压越高，沸点越高，气压越低，沸点越低解答．
（4）在装置相同的情况下，水的质量越大，升温会越慢．
【详解】
（1）使用温度计测量流体温度时，玻璃泡不能碰着容器的底或壁，所以图甲中温度计测液体温度的错误为：温度计的玻璃泡与容器底接触；
（2）温度计的分度值是，此时是零上，液柱上表面对准了上面第6个小格处，示数为；
从记录数据的表格可得：液体沸腾时，温度不变，继续吸热，这是流体沸腾最显著的特点；
（3）由记录数据知，当水的温度达到时，温度不再变化，说明此时是水的沸腾过程，沸点是，沸点低于标准大气压下的沸点，由此可判断当地的气压不是1个标准大气压；
（4）读图丙可以看出，在同样加热的情况下，b的升温较慢，其原因应该是水的质量多于a的缘故，升高相同的温度时需要的时间长，即水的质量较大的图象为b．
19、薄玻璃板 比较物体和像的大小关系 靠近
【解析】
（1）因为厚玻璃板的两个面都可以当作反射面，会出现两个像，会影响实验的效果，所以应选用薄玻璃板；
（2）选取两只完全相同的蜡烛A、B，是为了比较像与物的大小关系；
（3）根据凸透镜成实像时，物远像近像变小，可知，应将蜡烛向远离凸透镜方向移动，同时光屏应向靠近凸透镜方向移动。
20、 灯泡处断路 电压表 1.52 2 3.8 1
【解析】
（1）灯泡额定电压是3.8V，电压表选0～15V量程；电流表、灯泡、滑动变阻器联接入电路，电压表并联在灯泡两端，滑动变阻器按一上一下的原则接线，如图所示：
（2）连好电路，开关试触时，发现灯泡不亮，电流表无示数，说明故障为断路；电压表有示数，说明在电压表两接线柱之间的电路是断路，因此故障为灯泡处断路；
（3）测量灯泡额定功率时，闭合开关，移动滑动变阻器的滑片P，眼睛应先注视电压表的示数，当小灯泡的电压为额定电压3.8V时，读出电流表示数；
根据实物图可知电流表的量程为0～0.6A，分度值为0.02A，故电流表示数为0.4A；所以灯泡的额定功率为P＝UI＝3.8V×0.4A＝1.52W；
（4）①闭合开关Sl，将S2拨到触点2，移动滑片，使电压表的示数为3.8V；
②再将开关S2拨到触点1，保持滑片的位置不动，读出电压表的示数U，由于串联电路两端电压等于各部分电压之和，所以灯泡正常发光时，定值电阻R0两端的电压为U﹣3.8V，由欧姆定律可得，此时通过灯泡的电流：I＝ ；
③灯泡额定功率的表达式：P额＝ ．
21、不同同一当速度相同时，水平面粗糙程度越小，小球滑行距离越远做匀速直线运动=没有控制两个小球的质量相等=
【解析】
（1）为了探究小球在水平面上的滑行距离与速度的关系，小球的速度不同，接触面粗糙程度相同，所以应让小球从相同高度处释放，比较小球在相同粗糙面上滑行的路程；
（2）在探究过程中，采用控制变量法，保证小车到达水平面时的速度相同，通过实验结果可以看出，接触面越粗糙，摩擦力越大，小球速度减小的越快；若水平面光滑无摩擦，则小球不受摩擦力，小球的速度和方向不变，即做匀速直线运动；
（3）在本实验中，小球的动能都用来克服摩擦力做功了，由于小球质量和速度相同，所以三次的动能相同，做的功也相同；
（4）要模拟研究汽车超速带来的安全隐患，应使速度不同但质量相同的小球撞击木块，由图乙知，小球的质量不同，这种设计不合理；在图乙所示的甲、乙两次实验中，木块移动过程中对接触面的压力和接触面的粗糙程度没变，受到的摩擦力不变，则f甲 =f乙
22、 B 0.76 右 不是 偏大
【解析】
(1)灯的额定电压为3.8V，故电压表选用大量程与灯并联，将变阻器的最大电阻连入电路中与灯串联，如下所示：
(2)A.若电流表内部断路了，则整个电路断路，两表都没有示数，不符合题意；
B. 若灯泡的灯丝断了，灯不亮，电流表没有示数，电压表串联在电路中，电压表测电源电压有示数，符合题意；
C. 若灯座内部出现了短路，则电压表没有示数，电流表有示数，不符合题意；
D. 若滑动变阻器的电阻线断了，则整个电路断路，两表都没有示数，不符合题意；
(3)当灯泡正常发光时，电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，其值为0.2A，小灯泡的额定功率为：P=UI=3.8V×0.2A=0.76W．
(4)测出小灯泡的额定功率后，再测大于小灯泡额定功率的实际功率，要增大灯电压，减小变阻器的电压，由分压原理，应将滑动变阻器的滑片向右端滑动．
(5)灯在不同电压下的功率不同，故该实验多次测量的目的不是多次测量求平均值，而是测量不同电压下小灯泡的电功率；
(6)根据并联电路电流的规律，电流表示数等于灯的电流与通过电压表电流大小和，故该电路主要是由于所测电流值偏大引起小灯泡电功率偏大的．
五、计算题（本大题共2小题，共13分）
23、0.2米；19.2牛；2.5×101千克/米1
【解析】
①有液体压强公式p=gh可得，1960=1.0kg/h得，h=0.2m.
②小球浸入前和浸没后容器对水平地面的压强差：
△p地=p地2-p地1=1410Pa-2450Pa=980Pa
由p=可得受力面积（容器底面积）：S====0.02m2，
因为容器是柱形容器，所以水的重力：G水=F水1=p水1S=1960Pa×0.02m2=19.2N；
（1）小球浸入前和浸没后水对容器底的压强差：△p水=p水2-p水1=2152Pa-1960Pa=192Pa，
由p=ρgh可知容器中水的深度变化：△h水==0.04m；因为小球浸没，所以小球的体积：V球=V排=S×△h水=0.02m2×0.04m=8×10-4m1，小球的密度：ρ球===2.5×101kg/m1．
24、（1）8.6m/s（2）1.08×105J
【解析】
（1）由题意可知，汽车从减速开始到离开ETC收费岛全过程的平均速度：
（2）因为汽车在ETC收费岛匀速行驶，所以汽车受到的牵引力：F=f=0.2G=0.2mg=0.2×1500kg×10N/kg=3000N；
该过程中牵引力所做的功：W=FS2=3000N×36m=1.08×105J．
六、综合能力题（本大题共3小题，共18分）
25、S 弱 接通 90 高 B
【解析】
（1）电流从电磁铁的下端流入上端流出，结合图示的线圈绕向利用安培定则可以确定电磁铁的上端为S极，下端为N极．
（2）温度较低时，由R1的阻值随温度变化的关系曲线可知，热敏电阻的阻值较大，控制电路中的电流较小，电磁铁的磁性较弱，此时的衔铁不会被吸下来，根据图示的工作电路可知，加热丝所在的电路接通．
（3），电路的总电阻：，此时R1=热敏电阻的阻值：，由图象知，热敏电阻的阻值为50Ω时，对应的温度为90℃．当可变电阻器R2的电阻变大时，在热敏电阻阻值不变的情况下，电路中的电流会减小，此时电磁铁的磁性会减弱，所以衔铁不会被吸下来，工作电路继续工作，恒温箱内的温度持续升高，热敏电阻的阻值会继续降低，控制电路中的电流会增大，直到电流到达临界值时，电磁铁切断工作电路．
（4）由第三问的分析可知：当设定温度最低为90℃，根据热敏电阻R1的阻值随温度变化的关系曲线可知，此时热敏电阻的阻值最大为50Ω，因为控制电路的U源=6V不变，I=0.03A不变，极控制电路的总电阻200Ω保持不变，所以此时要求R2的阻值为150Ω，且此时为最小值；当设定温度为150℃时，根据热敏电阻R1的阻值随温度变化的关系曲线可知，此时热敏电阻的阻值最小为30Ω，因为控制电路的总电阻为200Ω不变，所以此时要求R2的阻值为170Ω，且为最大值．
综上分析，当恒温箱内预设的温度可调节范围是90℃～150℃时，滑动变阻器的阻值变化范围为150Ω～170Ω，故选B．
26、超速 汽车通过该区间的平均速度大于最高限速，所以，汽车超速
【解析】
（1）因为汽车的平均速度大于最高限速，所以，汽车超速。
（2）轿车通过该区间所用的时间 t＝30min＝h，
轿车通过该区间的平均速度v＝＝132km/h 100km/h；故汽车超速。
27、C ．
【解析】
(1)发动机工作时，将内能转化为机械能的冲程是做功冲程；由图A知，进气门打开，排气门关闭，活塞向下运动，是吸气冲程；由图B知，两个气门都关闭，活塞向上运动，是压缩冲程；该过程将机械能转化为内能；由图C知，两个气门都关闭，活塞向下运动，是做功冲程；该过程将内能转化为机械能；由图D知，进气门关闭，排气门打开，活塞向上运动，是排气冲程；故选C.(2)汽车匀速行驶时，水平方向上受到的牵引力F与阻力f平衡，则牵引力F＝f＝600N；汽车发动机所做的功：W＝Fs＝600N×100×103m＝6×107J；(3)由题意知，体重计的示数变化量：△m＝78kg−58kg＝20kg；则小洪所受引擎盖的压力：F压＝△mg＝20kg×9.8N/kg＝196N；根据力的作用的相互性可知,他对引擎盖的动力：F＝F压＝196N；根据杠杆的平衡条件可得G×OA＝F×OB，则G＝＝294N；则引擎盖的质量为：m＝＝30kg.
（1）首先根据气门及活塞的情况判断是哪个冲程，得出机械能的转化情况．做功冲程：内能转化为机械能．（2）汽车匀速行驶，受力平衡，牵引力等于阻力，根据W＝Fs可求得有用功，（3）根据体重计显示示数的变化求出F的大小，由杠杆的平衡条件求得引擎盖的质量．
时间/min
0
1
2
3
4
5
6
…
温度/℃
90
92
94
98
98
98
…
浸入前
浸没后
p水（帕）
1960
2352
P地（帕）
2450
3430
