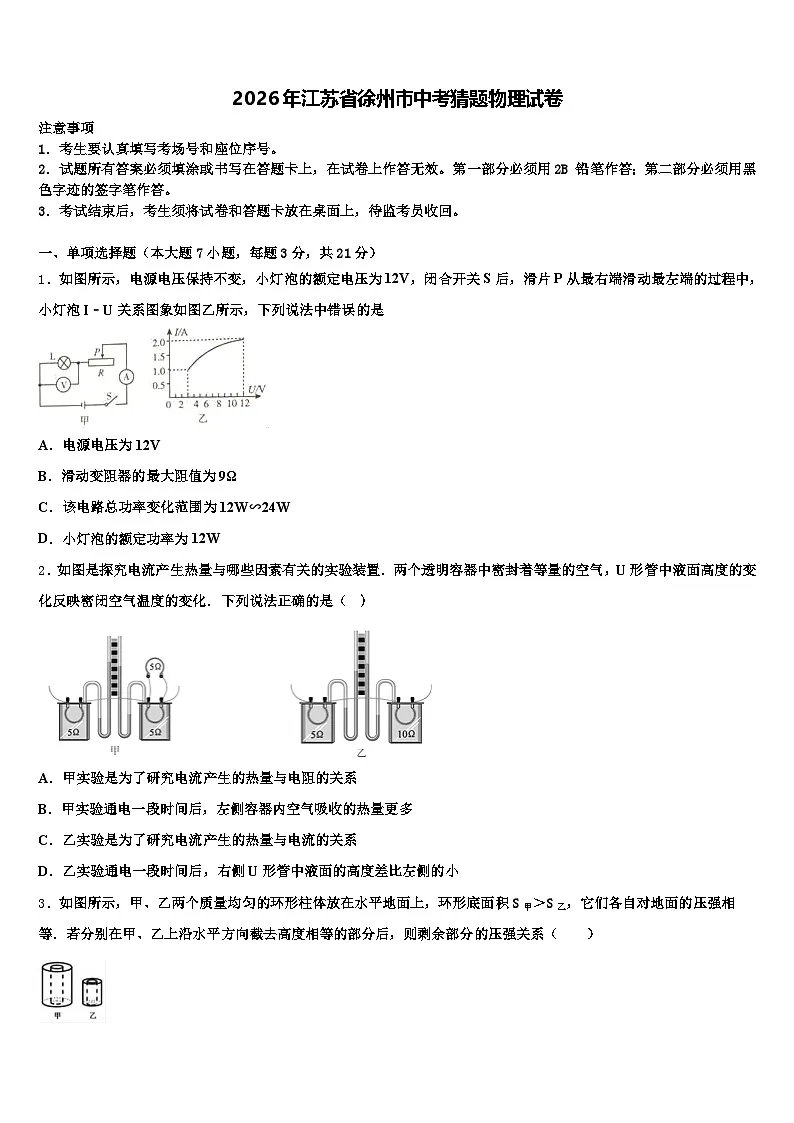

2026年江苏省徐州市中考猜题物理试卷（含答案解析）

这是一份2026年江苏省徐州市中考猜题物理试卷（含答案解析），共20页。试卷主要包含了考生要认真填写考场号和座位序号等内容，欢迎下载使用。
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示，电源电压保持不变，小灯泡的额定电压为12V，闭合开关S后，滑片P从最右端滑动最左端的过程中，小灯泡I﹣U关系图象如图乙所示，下列说法中错误的是
A．电源电压为12V
B．滑动变阻器的最大阻值为9Ω
C．该电路总功率变化范围为12W∽24W
D．小灯泡的额定功率为12W
2．如图是探究电流产生热量与哪些因素有关的实验装置．两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化．下列说法正确的是（ ）
A．甲实验是为了研究电流产生的热量与电阻的关系
B．甲实验通电一段时间后，左侧容器内空气吸收的热量更多
C．乙实验是为了研究电流产生的热量与电流的关系
D．乙实验通电一段时间后，右侧U形管中液面的高度差比左侧的小
3．如图所示，甲、乙两个质量均匀的环形柱体放在水平地面上，环形底面积S甲＞S乙，它们各自对地面的压强相等．若分别在甲、乙上沿水平方向截去高度相等的部分后，则剩余部分的压强关系（ ）

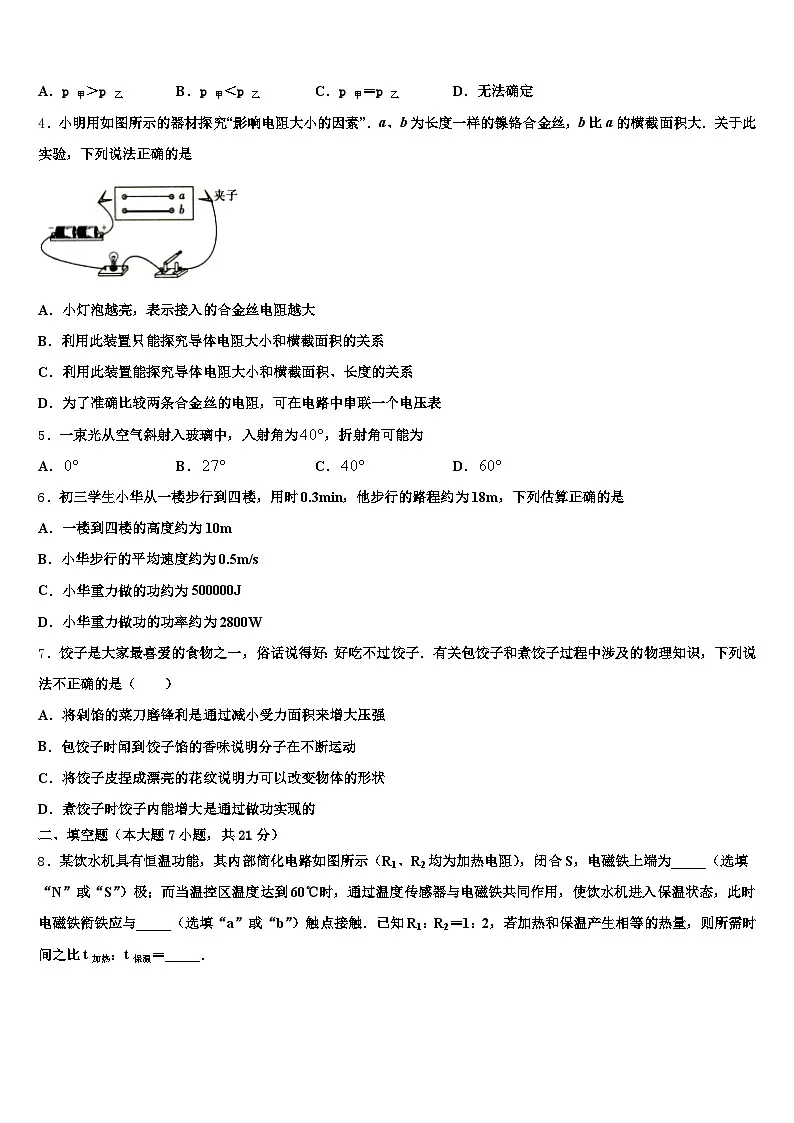

A．p 甲＞p 乙B．p 甲＜p 乙C．p 甲＝p 乙D．无法确定
4．小明用如图所示的器材探究“影响电阻大小的因素”．a、b为长度一样的镍铬合金丝，b比a的横截面积大．关于此实验，下列说法正确的是
A．小灯泡越亮，表示接入的合金丝电阻越大
B．利用此装置只能探究导体电阻大小和横截面积的关系
C．利用此装置能探究导体电阻大小和横截面积、长度的关系
D．为了准确比较两条合金丝的电阻，可在电路中串联一个电压表
5．一束光从空气斜射入玻璃中，入射角为，折射角可能为
A．B．C．D．
6．初三学生小华从一楼步行到四楼，用时0.3min，他步行的路程约为18m，下列估算正确的是
A．一楼到四楼的高度约为10m
B．小华步行的平均速度约为0.5m/s
C．小华重力做的功约为500000J
D．小华重力做功的功率约为2800W
7．饺子是大家最喜爱的食物之一，俗话说得好：好吃不过饺子．有关包饺子和煮饺子过程中涉及的物理知识，下列说法不正确的是（ ）
A．将剁馅的菜刀磨锋利是通过减小受力面积来增大压强
B．包饺子时闻到饺子馅的香味说明分子在不断运动
C．将饺子皮捏成漂亮的花纹说明力可以改变物体的形状
D．煮饺子时饺子内能增大是通过做功实现的
二、填空题（本大题7小题，共21分）

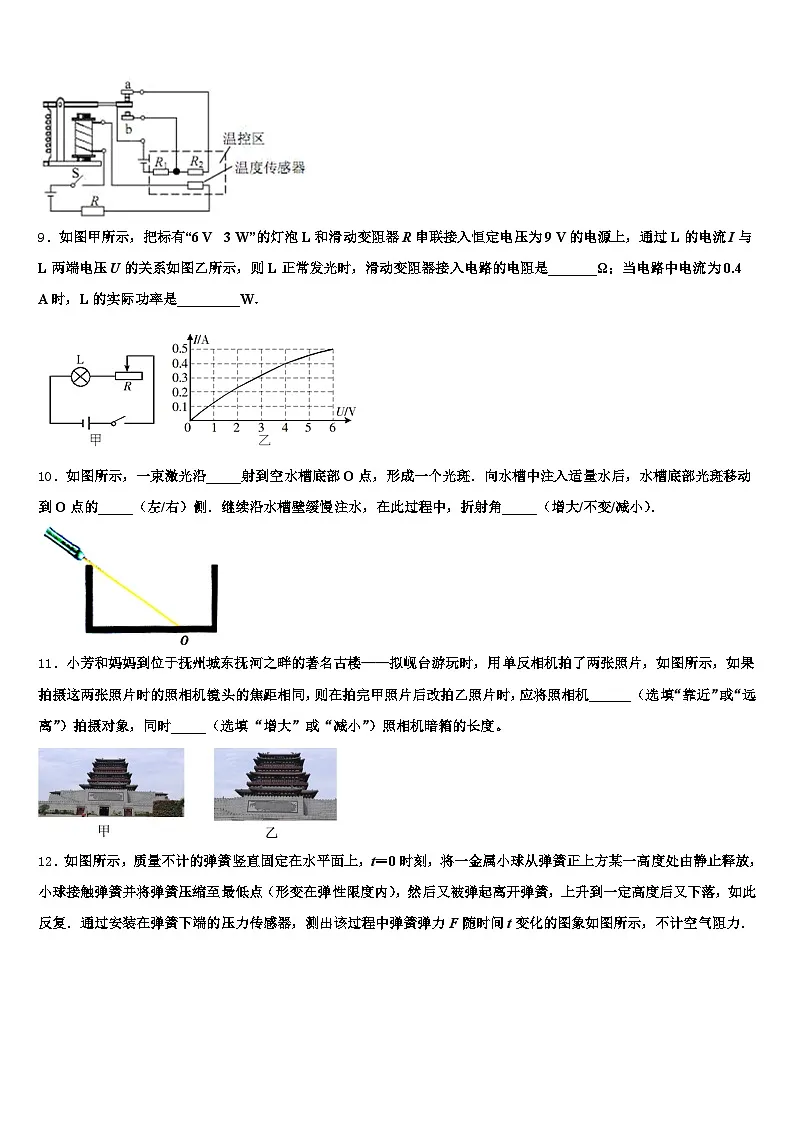

8．某饮水机具有恒温功能，其内部简化电路如图所示（R1、R2均为加热电阻），闭合S，电磁铁上端为_____（选填“N”或“S”）极；而当温控区温度达到60℃时，通过温度传感器与电磁铁共同作用，使饮水机进入保温状态，此时电磁铁衔铁应与_____（选填“a”或“b”）触点接触．已知R1：R2＝1：2，若加热和保温产生相等的热量，则所需时间之比t加热：t保温＝_____．
9．如图甲所示，把标有“6 V 3 W”的灯泡L和滑动变阻器R串联接入恒定电压为9 V的电源上，通过L的电流I与L两端电压U的关系如图乙所示，则L正常发光时，滑动变阻器接入电路的电阻是_______Ω；当电路中电流为0.4 A时，L的实际功率是_________W．
10．如图所示，一束激光沿_____射到空水槽底部O点，形成一个光斑．向水槽中注入适量水后，水槽底部光斑移动到O点的_____（左/右）侧．继续沿水槽壁缓慢注水，在此过程中，折射角_____（增大/不变/减小）．
11．小芳和妈妈到位于抚州城东抚河之畔的著名古楼——拟岘台游玩时，用单反相机拍了两张照片，如图所示，如果拍摄这两张照片时的照相机镜头的焦距相同，则在拍完甲照片后改拍乙照片时，应将照相机______（选填“靠近”或“远离”）拍摄对象，同时_____（选填“增大”或“减小”）照相机暗箱的长度。
12．如图所示，质量不计的弹簧竖直固定在水平面上，t＝0时刻，将一金属小球从弹簧正上方某一高度处由静止释放，小球接触弹簧并将弹簧压缩至最低点（形变在弹性限度内），然后又被弹起离开弹簧，上升到一定高度后又下落，如此反复．通过安装在弹簧下端的压力传感器，测出该过程中弹簧弹力F随时间t变化的图象如图所示，不计空气阻力．
在整个运动过程中，小球的机械能____（守恒/不守恒）小球动能最小的时刻是____（t1/t2/t3），此时是____状态（平衡/非平衡）在t2～t3这段时间内，小球的动能____（先增大后减小/先减小后增大/一直增大/一直减小）
13．如图是自动回转的“魔罐”，橡皮筋两头分别固定在罐子的顶部和底部，中间系一个钩码，当你将“魔罐”在水平地面上滚出后，它能自动滚回来的原因是___能转化为__能．
14．农作物的秸秆可以回收加工制成秸秆煤．完全燃烧0.5kg的秸秆煤可放出___________J的热量；若这些热量完全被质量为100kg，初温为20℃的水吸收，可使水温升高到_________℃[已知q秸秆煤=2.1×107J/kg，c水=4.2×103J/（kg· ℃)]．
三、作图题（共7分）
15．如图为一物体在水平传送带上匀速向右运动，画出物体的受力示意图.
（_______）
16．小玲妈妈在某商场买鞋，她选了一款新鞋在竖直的“试鞋镜”前试穿，如图所示．请画出小玲妈妈的眼睛（A点）能看到自己新鞋（B点）像的光路图．
17．在如图所示的通电螺旋管旁有一静止磁体，请标出电源的正极和螺旋管磁感线的方向．
（_____）
四、实验题（本大题共5小题，共20分）
18．为了测量标有“2.5V”小灯泡的额定功率，小华同学设计了图甲所示的电路图，电源电压为6V，小灯泡电阻约为10Ω．
（1）为了完成实验，在标有“10Ω 1A”、“50Ω 2A”的两种滑动变阻器中应选用_____的滑动变阻器．
（2）图乙为小华同学连接的电路，闭合开关后，小灯泡不发光，电压表无示数，但电流表有示数，经仔细检查，发现多连接了一根导线，将其拆掉后，电路恢复正常，请在多连接的导线上画“×”．
（______）
（3）拆除多余导线后，闭合开关又发现小灯泡不亮，但电流表有示数，接下来应进行的操作是______（填选项前的字母）
A．更换小灯泡 B．检查电路是否断路 C．移动滑动变阻器的滑片
（4）实验中，小华看到电压表示数为2V，则要使灯泡L正常发光，应向______（选填“左”或“右”）端移动滑片P，同时视线应注意观察_________（选填“电流表”或“电压表”）示数，当灯泡正常发光时，电流表的示数如图丙所示，则小灯泡的额定功率是
______W．
（5）小华还想探究电流与电阻的关系，于是将图中的小灯泡换成定值电阻R，并使电压表的示数始终保持2V不变，多次更换阻值不同的定值电阻R，记录各次电流表的示数．在不更换其他器材的情况下，为了能够完成实验，他更换的定值电阻R的阻值不能大于______Ω．
19．小勇同学利用如图所示的装置探究“平面镜成像的特点“．
小勇选用透明平板玻璃代替平面镜实验，虽然平板玻璃成像比平面镜成像要暗些，但是平板玻璃还具有_____（选填“反光“或“透光”）的特点，能够方便地_____．为探究平面镜所成的像与物的大小关系，小勇做了如下操作：他先把点燃的蜡烛A放在平板玻璃前，再拿﹣只外形完全相同但不点燃的蜡烛B竖立着在平板玻璃后移动，当移动到蜡烛A的像的位置时，发现它与蜡烛A的像完全重合，这表明平面镜所成像的大小与物的大小_____．为探究平面镜所成的像是实像还是虚像，他将一块与平板玻璃等大的不透明的白板竖放在平板玻璃与蜡烛B之间，从蜡烛A的一侧观察能看到蜡烛A的像，说明平面镜所成的像是由光的_____形成的：拿走蜡烛B，将这块白板移动到蜡烛A的像的位置时，他从平板玻璃后面观察白板，将_____看到蜡烛A的像，这说明平面镜所成的像是_____像．拿走白板，他将蜡烛A向平板玻璃靠近2cm，再将蜡烛B移到蜡烛A的像的位置，用刻度尺测量时，他将发现蜡烛A与它在平板玻璃中像的距离变化了_____cm，同时发现，像的大小_____（填“变大”“变小”或“不变”）．实验过程中，平板玻璃必须与水平桌面保持垂直．如果不垂直，会对实验操作带来的影响是_____．
20．小明同学喝牛奶时想知道牛奶的密度，于是他进行如下实验：
（3）①把天平放在水平桌面上，将游码移到标尺左端的___________处，发现指针指向分度盘右侧，此时他应向_____________（填“左”或“右”）端调节平衡螺母，使指针指在分度盘的中线处．
②用天平称出玻璃杯的质量m3
③将适量牛奶倒入杯中；
④用天平称出牛奶和玻璃杯总质量m3；
⑤将杯中牛奶倒入量筒中，测出牛奶的体积
⑥计算牛奶的密度ρ=（m3−m3）/v．
此次实验操作测得的牛奶的密度值偏_______（选填“大”或“小”）原因是______________________．
（3）另一组的小华也在做相同的实验，但是实验时小华不小心将量筒打碎了，老师说只用天平也能测量出牛奶的密度，小华同学很聪明，喜欢动脑筋,他思考了一下,在没有量筒，只有天平、足量的水（已知水的密度为ρ水）、杯子和笔的情况下，也测出牛奶的密度．请将他的实验步骤补充完整．
①用天平称出空杯子的质量m3．
②往杯中倒入适量的水，在水面处对杯子作标记，用天平称出杯和水的总质量m3．
③将水倒掉并擦干杯子，再向杯中倒牛奶至___________，用天平称出牛奶和杯总质量m3．
④根据以上测量的物理量写出牛奶密度表达式：ρ牛奶=__________________．
21．学习了光学知识后．李红对有关探究实验进行了回顾和思考：
（1）如图甲是探究光的反射规律的装置；应将一可沿ON折转的白色硬纸板_____放置在平面镜上．
（2）让一束光紧贴硬纸板射向镜面上的O点，可在平面内看到反射光线，实验中使用可折转的硬纸板．除了能呈现光路外，另一个目的是_____．
（3）如图乙是探究平面镜成像特点的实验
①用玻璃棒代替平面镜的目的是_____．
②用两支完全相同的蜡烛A、B的目的是_____．
③细心的李红透过玻璃观察蜡烛的像时，看到像的后面还有一个较模糊、与像有部分重叠的像，出现两个像的原因是_____．
④如果在图乙中蜡烛像的位置上放一张白纸板做屏幕，则白纸板上将_____（填写“有”或“没有”）蜡烛的像．
22．在探究“物体动能的大小与哪些因素有关”的实验中，如图所示，让同一铁球从斜面的不同高度静止释放，撞击同一木块．请回答下列问题：
（1）该实验的目的是研究_____（选填“铁球”或“木块”）的动能大小与的_____关系；
（2）通过观察_____可以判断铁球动能的大小，从而得出_____的结论；
（3）木块被撞击后将沿水平面做_____，它最终会停下，是由于_____的缘故；在此过程中，木块受到的摩擦阻力对木块做功的功率将_____（选填“变大”、“变小”或“不变”）．若水平面光滑，木块被撞后将_____．
五、计算题（本大题共2小题，共13分）
23．如图，将标有“6V 3W”字样的灯泡L1和标有“6V 6W”字样的灯泡L2串联在电路中，使其中一个灯泡正常发光，另一个灯泡的实际功率不超过其额定功率，不考虑温度对电阻的影响．求：
灯泡L1正常工作时的电流；灯泡L2的电阻；电源电压；此电路工作2分钟消耗的电能．
24．如图所示，水平桌面的中央放着一个平底鱼缸，其底面积为250cm2，鱼毓内装有0.2m深的水，水的质量为6kg，(g取10N/kg)求：
鱼缸中水的重力鱼缸底部受到水的压力。
六、综合能力题（本大题共3小题，共18分）
25．宁启铁路电气化改造在去年已经全部完成，泰州百姓翘首以盼的动车终于在5月15日正式开通了．
泰州站到南京站铁路线全长约165 km，动车全程运行约70min，则全程的平均速度是________km/h（结果保留两位小数）；动车在运行时将________能转化为机械能． 当列车进站时，以站台为参照物，列车是________的． 仔细观察图中动车车头部分与过去的火车头完全不同，这种设计可以_____，从而可以提高_____（选填“动车的功率”或“动车的效率”）；除此之外，你认为由于_____，使用动车这种交通还具有_____的优点．
26．图甲表示一种自动测定油箱内油面高度的油量表（实际上是量程为0-0.6 A的电流表改装而成），滑动变阻器R的最大值为60 Ω，金属杠杆的右端是滑动变阻器的滑片．从油量表指针所指的刻度，就可以知道油箱内油面的高度．电源电压为24 V，R0为定值电阻，
R0的作用是_____，当油箱油面下降时，油量表的示数将变_____．油箱装满汽油时，油量表示数为最大值（即电流表达到最大值,此时，滑动变阻器的触头在某一端），求R0的阻值．_____当油箱中的汽油用完时（此时滑动变阻器的触头在另一端），电路中的电流为多少？_____改装设计：用电压表代替电流表做油量表，图中的乙图已画出部分电路，请在乙图中完成电路的设计．要求：当油箱中的油用完时，油量表（电压表）的示数为零．
27．人们对自我保健越来越关注．图甲为某品牌足浴盆及相关参数．其内部电路可分为工作电路和控制电路两部分（如图乙所示）．闭合总开关S，当足浴盆有水注人到一定量时压控开关S1，S2就会自动闭合，此时R1、R2会同时工作，加热至40℃时，控制电路中的电磁铁会将衔铁吸合，自动进入保温模式．
图乙的工作电路中，处于保温状态时，工作的电阻是_____．压控开关S1的作用是防止_____，达到保护电路的目的．控制电路中电磁铁线圈的电阻为100欧，为电磁铁供电的电池电压为6伏，Rx为热敏电阻，阻值随温度变化关系可由图丙中的某条曲线表示．当线圈中的电流大于或等于20毫安时，控制电路中继电器的衔铁被吸合，则Rx阻值随温度变化的曲线为图丙中的_____．求R2的阻值___________在一次使用过程中，加热时间为5分钟，保温时间为20分钟，则整个过程中消耗了多少电能？____--
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
解答：
(1)由电路图可知，当滑动变阻器接入电路中的电阻为0时，电路为灯泡的简单电路，由图象可知，电源的电压U＝UL＝12V，电路中的电流I＝2A，故A正确；则灯泡的额定功率：PL＝ULI＝12V×2A＝24W，故D错误；(2)当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由图象可知，灯泡两端的电压U′L＝3V，电路中的电流I′＝1A，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压：UR＝U−U′L＝12V−3V＝9V，由I＝ 可得，滑动变阻器的最大阻值：R＝＝9Ω，故B正确；当滑动变阻器接入电路中的电阻为0时，电路的功率最大，最大功率P大＝PL＝24W，当滑动变阻器接入电路中的电阻最大时，电路的功率最小，最小功率P小＝UI′＝12V×1A＝12W，则该电路总功率变化范围为12W∼24W，故C正确．
故选D.
（1）由电路图可知，当滑动变阻器接入电路中的电阻为0时，电路为灯泡的简单电路，此时灯泡两端的电压和额定电压相等也是电源的电压，根据P＝UI求出灯泡的电功率即为额定功率；（2）当滑动变阻器接入电路中的电阻最大时电路中的电流最小，由图可知电表的示数，根据串联电路的电压特点求出滑动变阻器两端的电压，根据欧姆定律求出滑动变阻器的最大阻值；当滑动变阻器接入电路中的电阻最小时电路的总功率最大，当滑动变阻器接入电路中的电阻最小时电路的总功率最小，根据P＝UI求出电路消耗的最小总功率，然后得出答案．
2、B
【解析】
图甲装置中一个5Ω的电阻与两个5Ω的电阻并联后再串联，
根据串联电路的电流特点可知，右端两个电阻的总电流和左端的电流相等，也就是说两容器内的电阻相等，但电流不相等，所以不能研究电流产生的热量与电阻的关系，A错误；同时根据，左侧电流大，产生的热量多，故B正确；
图乙，两个电阻串联在电路中，电流相同，通电时间相同，电阻不同，运用控制变量法，探究电流产生热量跟电阻的关系，C错误；根据右侧电阻大，产生的热量多，所以右侧U形管中液面的高度差比左侧的大．
故选B．
3、A
【解析】
由于两个物体都是规则的实心正方体，可利用p＝ρgh先判断出两个物体的密度大小；然后表示出切除相同高度后，剩余部分对水平面的压强，再做比较．
【详解】
由p＝＝ρgh；∵两物体对水平面的压强相同，即p＝ρ甲gh甲＝ρ乙gh乙，且h甲＞h乙，∴ρ甲＜ρ乙；当从水平方向截去相同高度h后：剩余的甲物体对水平面的压强：p甲＝ρ甲g(h甲－h)＝p－ρ甲gh；剩余的乙物体对水平面的压强：p乙＝ρ乙g(h乙－h)＝p－ρ乙gh；由于ρ甲＜ρ乙，即ρ甲gh＜ρ乙gh；∴p－ρ甲gh＞p－ρ乙gh，即p甲＞p乙．故选A．
4、C
【解析】
A．小灯泡越亮，电路中的电流越大，表示接入的合金丝电阻越小，故A错误；
B．利用此装置中的一根电阻丝，用夹子改变电阻丝的长度，也可以探究导体电阻大小和长度的关系，故B错误；
C．利用此装置能探究导体电阻大小和横截面积、长度的关系，正确；
D．为了准确比较两条合金丝的电阻，可在电路中串联一个电流表，根据电流的大小来判断电阻的大小．故D错误．
5、B
【解析】
根据光的折射定律，光从空气斜射入玻璃中，折射光线靠近法线偏折，折射角小于入射角，已知入射角为40°，因此折射角小于40°．只有当光线垂直入射时，光的传播方向不变，折射角等于入射角等于0°，故B符合题意为答案．
6、A
【解析】
A．一层楼的高度大约3m多，所以一楼到四楼是三层的高度，约为10m，故A正确；
B．小华步行的平均速度，故B错误；
C．小华的质量约是m=50kg，小华受的重力G=mg=50kg×10N/kg=500N，小华重力做的功W=Gh=500N×10m=5000J，故C错误；
D．小华重力做功的功率约为 ，故D错误。
7、D
【解析】
A．将剁馅的菜刀磨锋利是为了在压力一定时，通过减小受力面积来增大压强，故A正确；
B．闻到饺子馅的香味，是因为饺子香味中含有的分子是在不断运动的，向四周扩散，使人们闻到饺子香味，故B正确．
C．将饺子皮捏成漂亮的花纹说明力可以改变物体的形状，故C正确；
D．煮饺子时饺子内能增大是通过热传递实现的，故D错误．
二、填空题（本大题7小题，共21分）
8、S a 1：3
【解析】
由图知控制电路中的电流是从电磁铁的下端流入、上端流出，由安培定则可知，电磁铁下端为N极，上端为S极；由电路图可知，衔铁接b触点位置时，只有电阻R1接入电路，此时电路中电阻最小，电源电压U一定，由 可知，此时电路的功率最大，饮水机处于加热状态；当衔铁接a触点位置时，R1、R2串联，电路中总电阻最大，此时电路的总功率最小，饮水机处于保温状态；已知R1：R2＝1：2，若加热和保温产生相等的热量，即Q1＝Q2，由Q＝W＝可得，所需时间之比：.
9、6 1.6
【解析】
[1]由甲电路图可知，灯泡L与滑动变阻器R串联，因串联电路中总电压等于各分电压之和，且灯泡正常发光，所以，R两端的电压：
UR=U﹣UL=9V﹣6V=3V，
此时灯泡正常发光，由图象可知，当灯泡两端电压为6V时，通过灯泡的电流为0.5A，因串联电路中各处的电流相等，所以滑动变阻器接入电路中的电阻：
R==6Ω
[2]当电路中电流为0.4A时，由图象可知，L两端的电压UL′=4V，则灯泡的实际功率：
PL′=UL′IL′=4V×0.4A=1.6W．
10、直线传播 左 不变
【解析】
光在同一种均匀介质中是沿直线传播的，所以无水时激光沿直线射到水槽底部，向水槽中注入适量水后，光在界面上发生折射，光由空气斜射入水或玻璃介质中时，折射角小于入射角，即光线偏向法线，故水槽底部光斑移动到O点的左侧，继续沿水槽壁缓慢注水，在此过程中，入射角不变，所以折射角也不变．
考点： 光的折射
11、靠近 增大
【解析】
照相机镜头利用凸透镜成倒立缩小实像的原理工作。
图中从甲到乙，人像变大，根据凸透镜的成像规律可得，像距应增大，物距应减小，所以改拍乙照片时，拍照者应靠近拍照对象，同时镜头前伸，增大照相机暗箱的长度即像距。
点睛：重点是凸透镜成像规律的应用，掌握物距和像距变化时像的变化情况，当物距减小时，像距增大，像也会变大，这里的像变大，是与之前比变大，要比较像与物体的大小，要看像距和物距的比较，像距大于物距，像就放大，像距小于物距，像就缩小。
12、不守恒 t2 非平衡 先增大后减小
【解析】
（1）由图知道，弹簧的弹力在变化，即说明运动过程中弹簧的弹性势能在变化，而小球和弹簧组成的系统机械能守恒，但小球的机械能不守恒；
（2）由图知道，在t2 时刻，弹力最大，说明弹簧的压缩量最大，即小球运动到最低点，速度等于零，所以动能最小，且此时合力合力方向向上，不等于零，处于非平衡态；
（3）在t2～t3这段时间内，小球在上升，弹簧的压缩量由最大逐渐减小，即弹力减小，但大于重力，所以先做加速运动，当弹力等于重力时，速度达到最大，之后弹力小于重力，直到减小为零，做减速运动，所以小球的动能先增加后减少。
13、弹性势 动
【解析】
当“魔罐”向前滚动时，由于钩码的作用使得橡皮筋缠在了一起，橡皮筋的弹性势能增大，当“魔罐”速度变为0时，橡皮筋的弹性势能达到最大，由于橡皮筋要恢复原状，所以钩码又会反向转动，让“魔罐”又重新向回滚动，在回来的过程中，弹性势能减小，“魔罐”的动能增大，所以是弹性势能转化为动能．
14、1.05×107 45
【解析】
（1）秸秆煤完全燃烧放出的热量：
Q=qm=2.1×107J/kg×0.5kg=1.05×107J．
（2）由Q吸=cmΔt可得，
所以水吸收热量温度升高到：
t1=t0+25℃=45℃．
三、作图题（共7分）
15、
【解析】
试题分析：由于物体A和传送带一起匀速运动，相对静止，所以A不受摩擦力的作用，只受重力和支持力的作用；如图所示：
16、
【解析】
先作新鞋B点关于镜面的对称点B′，即为新鞋B点在平面镜中的像，连接AB′与镜面交于一点，即为入射点O（反射点），连接B与入射点O就得到入射光线，光路如下：
17、
【解析】
磁体静止时，根据异名磁极相互吸引可知，靠近磁体S极的是通电螺线管的北极，即通电螺线管的右端为N极，由右手螺旋定则可知，电流由螺线管的右侧流入，则电源右侧为正极，在磁体的外部磁感线的方向是从N极到S极，如图所示：
四、实验题（本大题共5小题，共20分）
18、50Ω C 左 0.6 25
【解析】
(1)测灯泡功率实验的原理是： ，由串联电路电压特点知，灯正常发光时变阻器两端电压： ，根据分压原理有： ，所以变阻器连入电路的阻值： ，故应选用50Ω1A的变阻器；
(2)由电路图知，灯泡、开关、滑动变阻器应串联在电路中，电压表并联在小灯泡的两端，连接灯泡的右接线柱与电压表的左接线柱之间的导线有误，应去掉此根导线，如图所示：
（3）拆除多余导线后，闭合开关发现小灯泡不亮，但电流表有示数，说明电路是通路，只是电流太小，不用更换小灯泡，向左移动滑动变阻器的滑片，使电流逐渐变大，小灯泡就会逐渐亮起来，故C正确，AB错误．
故选C.
（4）电压表示数为2V，低于额定电压，所以应减小滑动变阻器的阻值，滑动变阻器滑片应向左端移动，使电压表的示数等于2.5V；将电压表示数调到2.5V时小灯泡正常发光，电流表分度值为0.02A，示数为0.24A，则小灯泡的额定功率： ；
（5）电压表的示数始终保持 2V 不变，滑动变阻器分到的的电压是：，电路中的最小电流： ，故更换的定值电阻 R 的阻值不能大于： .
19、透光 确定像的位置 相等 反射 不能 虚 4 不变 蜡烛B与蜡烛A的像不能完全重合
【解析】
（1）在探究“平面镜成像的特点”时，用玻璃板代替平面镜的目的是平板玻璃还具有透光的特点，不但反射光成像，还能透光看到玻璃板后面的蜡烛，以便于确定像的位置．
（2）未点燃的蜡烛与点燃的蜡烛的像完全重合，可知蜡烛和它成的像大小相等；
（3）因为平面镜成的像是光的反射，不是光线的真实到达，而是反射光线的反向延长线的交点，所以在玻璃板与蜡烛B之间放上不透明的白板，从蜡烛A侧观察，仍能看到蜡烛A的像；当在A蜡烛像的位置上放一张白板做屏幕，白板上不能承接到像，说明平面镜成虚像．
（4）他将蜡烛A向玻璃板靠近2cm，蜡烛A的像也向玻璃板靠近2cm；因此，再将蜡烛B移到A像的位置，通过测量，发现蜡烛A与它在玻璃板中像的距离变化了4cm；平面镜所成的像与物体等大，此过程像的大小不变，可以发现像的大小与物体到镜面的距离无关．
（5）实验时平面镜必须要竖直放置，如果不竖直，不论怎样移动后面的蜡烛都不可能与前面蜡烛的像完全重合．
20、3刻度处 左 大 把牛奶倒出后，玻璃杯内会沾有少量牛奶，牛奶体积偏小，测得的牛奶的密度偏大 标记处
【解析】
（3）①天平的调节原则：把天平放在水平桌面上，将游码移到标尺左端的零刻度处，发现指针右偏，所以左调；
因玻璃杯壁粘牛奶,在将牛奶倒入量筒中时,不能全部倒入,致使测得体积偏小,根据公式ρ=可知，质量不变，体积变小，计算出的牛奶密度偏大；
（3）在空烧杯中倒入相同体积的水和被测液体进行测量：
①用天平称出空杯子的质量m3.
②往杯中倒入适量的水,在水面处对杯子作标记,用天平称出杯和水的总质量ml.
水的质量是：m水=m3−m3，水的体积：V==.
③将水倒掉并擦干杯子,再向杯中倒牛奶至标记处,用天平称出牛奶和杯的总质量m3.
液体的质量是：m=m3−m3，因为烧杯内水的体积和液体的体积相等，
所以液体的体积也为V=.
④根据以上测量的物理量写出牛奶密度表达式：ρ牛奶==ρ水.
21、竖直 探究反射光线、入射光线与法线是否在同一平面内 方便确定像的位置 便于比较像和物的大小关系 玻璃板太厚 没有
【解析】
（1）在探究光的反射规律时，应将白色硬纸板垂直放置在平面镜上，这样可以使反射光线和入射光线在硬纸板上呈现；
（2）实验中使用可折转的硬纸板，除了能呈现光路外，通过向后折硬纸板，观察现象来探究反射光线、入射光线与法线是否在同一平面内；
（3）①为了确定像的位置，让蜡烛A的像和蜡烛B重合，既能观察到A蜡烛像的同时，也能观察到B蜡烛，实验中要使用透明的玻璃板代替平面镜；
②选用大小相同的两个蜡烛，是为了用蜡烛B代替蜡烛A的像，来比较像和物的大小关系；
③玻璃板较厚时有两个反射面，玻璃的两个表面同时发生反射，两个反射面各成一个像，所以成两个像；
④在蜡烛像的位置上放一张白纸板，白纸板上不会接到平面镜所成的像，因为平面镜成虚像，虚像不能承接到白纸板上．
22、铁球 速度 木块被撞击后运动的距离 在质量一定时，速度越大，动能越大 减速运动 摩擦力 变小 做匀速直线运动
【解析】
（1）实验中研究的是影响铁球的动能大小的因素，让同一铁球沿斜面的不同高度由静止释放，撞击同一木块，这样控制了质量相同，而探究物体的动能与速度的关系；
（2）在同一平面上，木块通过的距离越大，说明木块获得的初速度越大，所以，通过木块被撞击后移动距离的大小可以间接判断物体动能的大小，由此得出的结论是：在质量一定时，速度越大，动能越大；
（3）木块被撞击后将沿水平面做减速运动，并最终会停下，是由于受到的摩擦力改变了木块的运动状态；在此过程中，木由于木块对水平面的压力不变、接触面的粗糙程度不变，所以，木块受到的摩擦力大小不变，但由于速度减小，由P=fv知道，木块受到的摩擦阻力对木块做功的功率将变小．若水平面光滑，木块则不受摩擦力，木块被撞后将做匀速直线运动．
五、计算题（本大题共2小题，共13分）
23、0.5A 6Ω 6V 360J
【解析】
（1）灯泡L1正常工作时的电流：，
灯泡L2正常工作时的电流：
灯泡L2的电阻：
（2）两灯串联时，电流相等，要让一个灯泡正常发光，另一个灯泡的实际功率不超过其额定功率，电流应取L1正常工作时的电流：0.5A，则其两端的电压为6V，
L2两端的电压为：
故电源电压为：
（3）此电路工作1分钟消耗的电能：
答案： (1) （2） 6Ω (3). 9V (4).270J
点睛：重点是欧姆定律及电功、电功率的相关计算，注意两灯串联时，电路电流处处相等，所以电流只能取额定电流较小灯的电流．
24、（1）60N；（2）50N
【解析】
(1)鱼缸中水的重力为；
(2)鱼缸底部受到水的压强为；
由可得，鱼缸底部受到水的压力：；
六、综合能力题（本大题共3小题，共18分）
25、（1）1．43 电 （2）运动
（3）减小阻力 动车的效率 电力驱动 节能减排
【解析】
试题分析：（1）火车行驶的平均速度，动车运行时将电能转化为机械能．
（2）列车进站时，以站台为参照物，列车的位置是变化的，所以列车是运动的．
（3）流线型设计可以减小阻力，从而可以提高动车的效率；除此之外，由于使用电能做动力，即电力驱动，还具有节能减排的优点．
考点：速度 静止与运动
26、保护电阻（保护电流表、保护电源） 小 41Ω 1.24A
【解析】
（1）整个电路有定值电阻和滑动变阻器串联组成，通过浮标的变化改变滑动变阻器的阻值从而改变电流表的读数．当滑动变阻器变得非常小或者说等于1时，电源就有被短路的危险，因此定值电阻就是防止电源短路的．当油箱油面下降时，滑动变阻器接入电路的电阻变大，电流变小，油量表的示数将变小．
（2）油箱装满汽油，油面最高也就是浮标最高，根据杠杆平衡，此时指针最低，滑动触头只在最低的位置，也就是最下端，此时滑动变阻器的阻值等于1，整个串联电路就只有定值电阻一个了，电阻最小电流最大等于最大量程1.6A．根据串联电路欧姆定律得
Ω
（3）油箱里面的油料用完时，液面最低，浮标最低，根据杠杆平衡，此时滑动变阻器的滑动触头指在最上端，也就是此时接入电路的滑动变阻器阻值最大．串联电路电阻等于各电阻之和．因此
（4）电压表换掉电流表，首先电压表要并联在电路中．
其次，油箱中油料用完时，液面最低，浮标最低，绕支点转动的结果是滑动变阻器的滑动触头指向最上端，滑动变阻器的阻值最小等于1，根据串联电路电压比等于电阻比，滑动变阻器应该分电压最少也等于1．正好符合要求油量表等于1.因此电压表改测滑动变阻器电压．如图：
图中，滑动变阻器接入电路的阻值不变，一直都是最大阻值，整个电路总电阻不会随油料的多少变化，因此电流不变．变化的只是电压表两端的电阻.当油料最低时，指针指在最上端，此时电压表两端电阻等于1，电压表读书等于1.但是滑动变阻器接入电路的电阻没有变化．此图有一定的难度，需要些创造性的思维．
27、R1 足浴盆中没有水也会闭合电路让电路处于工作状态 D 24.2Ω 7.5×105J
【解析】
（1）分析电路图即可得出工作电阻，压控开关可起到保护电路的作用；（2）由题意知热敏电阻随温度升高而降低，由串联电路电阻特点求出某温度下的电阻，读图即可确定变化曲线（3）利用P计算阻值；（4）根据W=Pt计算在一定时间内消耗的电能．
【详解】
（1）由题知，加热至40℃时，控制电路中的电磁铁会将衔铁吸合，自动进入保温模式，由图乙知，此时工作电路中只有R1接入电路中，即工作的电阻是；当足浴盆注入一定量水时压控开关S1才自动闭合，这样可以防止足浴盆中没有水也会闭合电路，而让电路处于工作状态，即起到了保护作用；
（2）控制电路中线圈与热敏电阻R1串联，由题知，当足浴盆中水温加热至40℃时，线圈中的电流大于或等于20毫安，电磁铁才会将衔铁吸合，说明温度升高，由欧姆定律知热敏电阻R1的阻值减小，故A、B曲线不符合题意；由串联电路特点和欧姆定律可得，当线圈中的电流等于20mA＝0.02A时，控制电路的总电阻：R总＝R1+R线圈＝，即：R1+100Ω＝，解得：R1＝200Ω，当水温达到40℃，由图丙中曲线C对应电阻为300Ω、曲线D对应电阻为200Ω，故R1阻值随温度变化的曲线为图丙中D；
（3）在工作电路两电阻并联，同时工作时为加热模式，保温模式只有R1接入电路中，根据甲中参数知：P加热＝2100W，P保温＝100W，所以，R2的功率：P2＝P加热﹣P保温═2100W﹣100W＝2000W，R2的阻值：R2＝＝24.2Ω；
（4）加热时间为5分钟，保温时间为20分钟消耗的总电能：W＝W加热+W保温＝P加热t加热+P保温t保温＝2100W×300s+100W×1200s＝7.5×105J．
