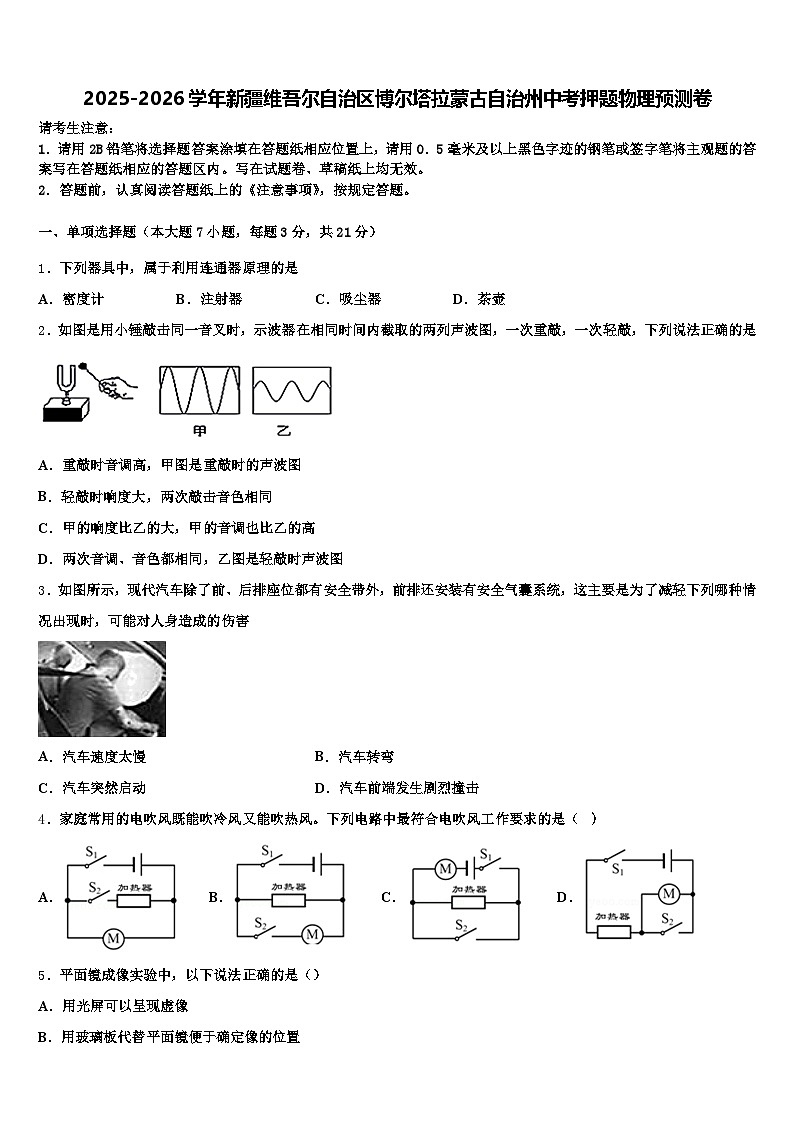

2025-2026学年新疆维吾尔自治区博尔塔拉蒙古自治州中考押题物理预测卷（含答案解析）

这是一份2025-2026学年新疆维吾尔自治区博尔塔拉蒙古自治州中考押题物理预测卷（含答案解析），共19页。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、单项选择题（本大题7小题，每题3分，共21分）
1．下列器具中，属于利用连通器原理的是
A．密度计B．注射器C．吸尘器D．茶壶
2．如图是用小锤敲击同一音叉时，示波器在相同时间内截取的两列声波图，一次重敲，一次轻敲，下列说法正确的是
A．重敲时音调高，甲图是重敲时的声波图
B．轻敲时响度大，两次敲击音色相同
C．甲的响度比乙的大，甲的音调也比乙的高
D．两次音调、音色都相同，乙图是轻敲时声波图
3．如图所示，现代汽车除了前、后排座位都有安全带外，前排还安装有安全气囊系统，这主要是为了减轻下列哪种情况出现时，可能对人身造成的伤害
A．汽车速度太慢B．汽车转弯
C．汽车突然启动D．汽车前端发生剧烈撞击
4．家庭常用的电吹风既能吹冷风又能吹热风。下列电路中最符合电吹风工作要求的是（ ）
A． B． C． D．
5．平面镜成像实验中，以下说法正确的是（）
A．用光屏可以呈现虚像
B．用玻璃板代替平面镜便于确定像的位置

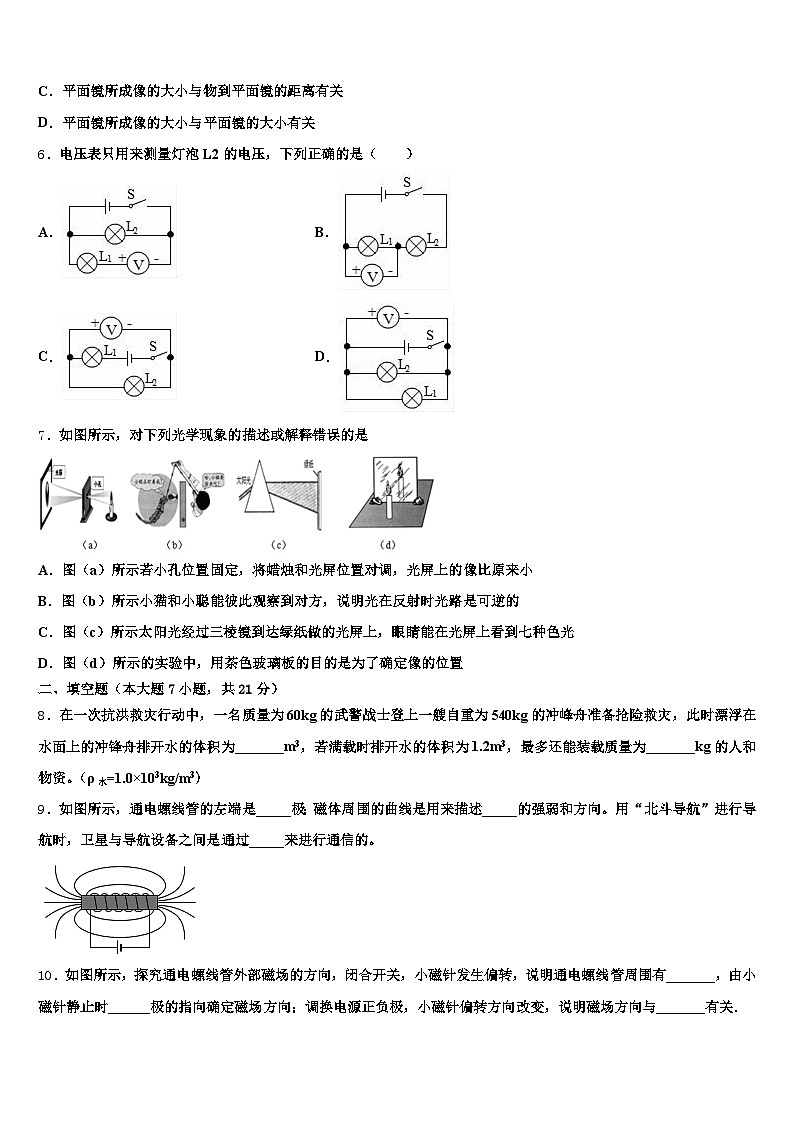

C．平面镜所成像的大小与物到平面镜的距离有关
D．平面镜所成像的大小与平面镜的大小有关
6．电压表只用来测量灯泡L2的电压，下列正确的是（ ）
A．B．
C．D．
7．如图所示，对下列光学现象的描述或解释错误的是
A．图（a）所示若小孔位置固定，将蜡烛和光屏位置对调，光屏上的像比原来小
B．图（b）所示小猫和小聪能彼此观察到对方，说明光在反射时光路是可逆的
C．图（c）所示太阳光经过三棱镜到达绿纸做的光屏上，眼睛能在光屏上看到七种色光
D．图（d）所示的实验中，用茶色玻璃板的目的是为了确定像的位置
二、填空题（本大题7小题，共21分）
8．在一次抗洪救灾行动中，一名质量为60kg的武警战士登上一艘自重为540kg的冲峰舟准备抢险救灾，此时漂浮在水面上的冲锋舟排开水的体积为_______m3，若满载时排开水的体积为1.2m3，最多还能装载质量为_______kg的人和物资。（ρ水=1.0×103kg/m3）
9．如图所示，通电螺线管的左端是_____极；磁体周围的曲线是用来描述_____的强弱和方向。用“北斗导航”进行导航时，卫星与导航设备之间是通过_____来进行通信的。
10．如图所示，探究通电螺线管外部磁场的方向，闭合开关，小磁针发生偏转，说明通电螺线管周围有_______，由小磁针静止时______极的指向确定磁场方向；调换电源正负极，小磁针偏转方向改变，说明磁场方向与_______有关．

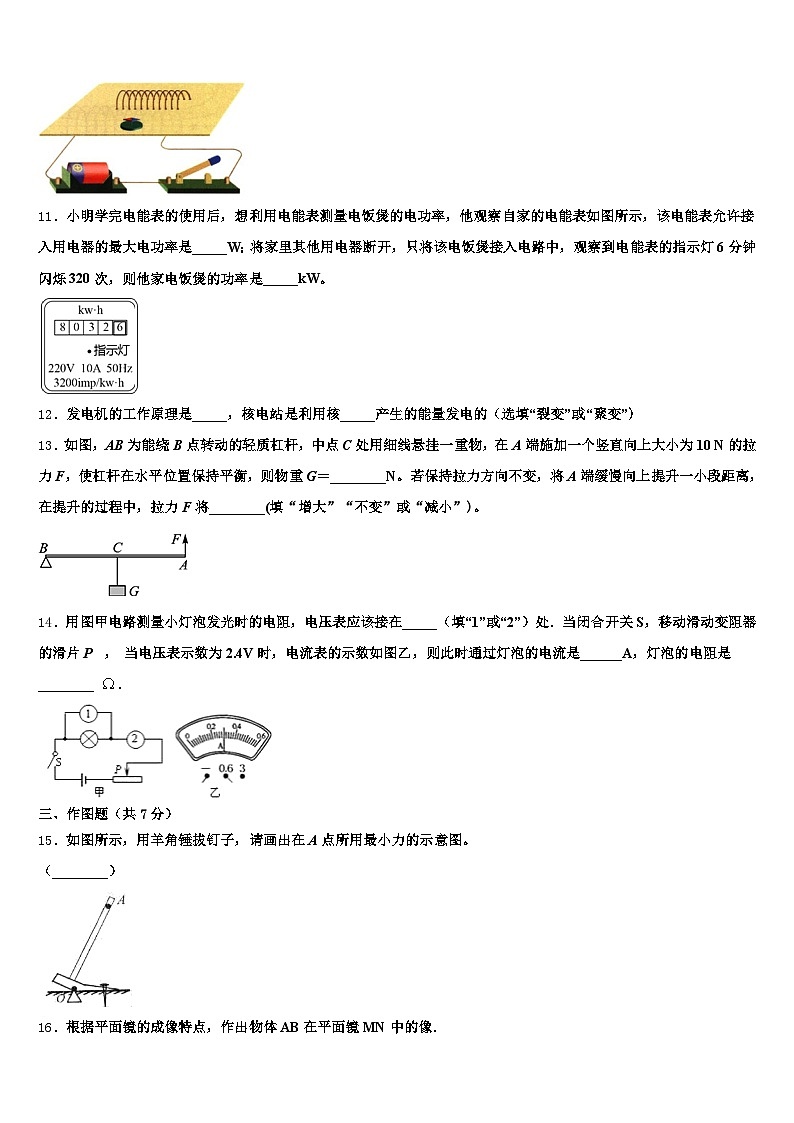

11．小明学完电能表的使用后，想利用电能表测量电饭煲的电功率，他观察自家的电能表如图所示，该电能表允许接入用电器的最大电功率是_____W；将家里其他用电器断开，只将该电饭煲接入电路中，观察到电能表的指示灯6分钟闪烁320次，则他家电饭煲的功率是_____kW。
12．发电机的工作原理是_____，核电站是利用核_____产生的能量发电的（选填“裂变”或“聚变”）
13．如图，AB为能绕B点转动的轻质杠杆，中点C处用细线悬挂一重物，在A端施加一个竖直向上大小为10 N的拉力F，使杠杆在水平位置保持平衡，则物重G＝________N。若保持拉力方向不变，将A端缓慢向上提升一小段距离，在提升的过程中，拉力F将________(填“增大”“不变”或“减小”)。
14．用图甲电路测量小灯泡发光时的电阻，电压表应该接在_____（填“1”或“2”）处．当闭合开关S，移动滑动变阻器的滑片P ， 当电压表示数为2.4V时，电流表的示数如图乙，则此时通过灯泡的电流是______A，灯泡的电阻是________ ．
三、作图题（共7分）
15．如图所示，用羊角锤拔钉子，请画出在A点所用最小力的示意图。
（________）
16．根据平面镜的成像特点，作出物体AB在平面镜MN中的像．
17．如图是使用手机和自拍杆进行自拍时的示意图，将自拍杆看作一个杠杆，O为支点，请在图中画出手机受到重力的示意图和F1的力臂L1；
四、实验题（本大题共5小题，共20分）
18．学习了电流、电压和电阻知识后，同学们发现电流与水管中的水流相似，电压与水压差相似，李明和同学们提出，导体对电流的阻碍作用可能与水管对水流阻碍作用相似， 他们从实验室老师那儿借来了某合金材料制成的各种长度和横截面积的电阻丝，并设计了如图所示的电路。电路连接正确后，他们经过认真测量，得到了下表所示的数据。
①分析比较实验序号__________中的相关数据，可得出的初步结论是：长度、横截面积均相同的导体，导体材料不同，导体的电阻不同。
②分析比较实验序号 1、2、3 或 4、5、6 或 10、11、12 中的相关数据，可得出的初步结论是：同种材料制成的横截面积相同的导体，____________。
③分析比较试验序号 1、4、10（或 2、5、11 或 3、6、12）中的相关数据，可得出的初步结论是：同种材料制成的长度相同的方形金属导体，______________。
④同学们继续测量得出了 10、11、12 的数据，请进一步综合比较：
a：1、2、3、4、5、6、 10、11、12 或 7、8、9 的实验数据可得 _______。
b：1、2、3 和 4、5、6 和 7、8、9 和 10、11、12 的实验数据可得________。
⑤类比比热容，我们引入一个有关导体电阻的特性，用符号ρ表示，请写出根据表格， 写出电阻R，长度 L，横截面积 S，和电阻率ρ的相关公式ρ=_____________。
19．小明利用如图甲所示的电路探究电流跟电阻的关系．已知电源电压为6 V且保持不变，实验用到的电阻阻值分别为5 Ω、10 Ω、15 Ω、20 Ω、25 Ω．
实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图乙所示的电流I随电阻R变化的图象，由图象可以得出结论：电压一定时，___________．上述实验中，小明用5 Ω的电阻做完实验后，接下来的操作是________，然后将10 Ω的电阻接入电路，闭合开关，移动滑片，使电压表示数为_____V时，读出电流表的示数．为完成整个实验，应该选取最大阻值不小于_____Ω的滑动变阻器．
20．如图甲所示，小聪利用电流表、电压表、滑动变阻器、开关、电源、阻值不同的电阻及导线等实验器材，探究电流与电压、电阻的关系。
（1）小聪按照图甲正确连接电路后，闭合开关，无论怎样移动滑片P，电流表的示数始终为0，电压表的示数约为3V，实验所用导线完好无损，则电路中出现的故障是_____。
（2）通过实验记录电流表、电压表的示数如下表所示
R＝10Ω
对表中数据进行分析，你认为错误的数据是实验序号_____，错误的原因可能是_____，排除错误数据，可归纳得出的结论是_____。
（3）继续探究“电流与电阻的关系”，每次更换电阻后，通过移动滑片P来_____。
（4）完成上述实验之后，小聪想不用电压表测量小灯泡的额定功率，已知小灯泡的额定电压为U额，他又找来一个阻值为R0的定值电阻，设计了电路图乙。请补全实验步骤并写出表达式：
①只闭合开关S和S2，移动滑动变阻器的滑片，使电流表的示数为_____，此时小灯泡正常发光；
②只闭合开关S和_____（选填“S1”或“S2”），保持滑动变阻器滑片的位置不动，记下电流表的示数为I；
③小灯泡额定功率的表达式是P额＝_____。（用已知量和所测物理量符号表示）
21．如图所示，小阳在探究通电螺线管周围磁场分布的实验时，先在螺线管的两端各放一个小磁针，并在硬纸板上均匀的撒满铁屑，通电后观察小磁针的指向，轻敲纸板，观察铁屑的排列情况；由以上实验可知：通电螺线管外部磁场与_____磁体的磁场相似。接下来，他改变螺线管中的电流方向，发现小磁针转动且南北极所指方向发生了改变，请你写出小阳所探究的问题是：______？实验中轻敲纸板的目的是减小铁屑与纸板的摩擦， 使铁屑受到_____的作用力而有规则地排列。
22．利用斜面、小车等下图中的实验器材可进行一些课本中的实验．
（1）小华在探究“阻力对物体运动的影响”时，设计了上表记录数据，则表格中a处应该填_____（选填序号：①斜面部分、②水平部分、③接触面），仅根据表格中记录的数据______（选填“能”或“不能”）得出牛顿第一定律的内容；利用本实验中的器材，只增加木块，可以探究______，完成此探究的第三次实验中，______（选填“能”或“不能”）改变接触面的材料；要研究“滑动摩擦力的大小与接触面粗糙程度的关系”，还需要增加的测量器材是______．当水平力F拉动水平面上的物体做匀速直线运动时，下列情形中，F增大的有______．
A．物体以较大的速度匀速运动
B．增大接触面积
C．在物体上加重物
D．使接触面积更粗糙
五、计算题（本大题共2小题，共13分）
23．如图所示的电路中已知R1 为40Ω．在闭合S 的情况下，断开S1 时电压表的读数是2.0V，闭合 S1 时电压表的示数是 2.8V．若电源电压保持不变，求：
在闭合 S 断开S1 时，电路中的电流；电阻 R2 的阻值。
24．如图所示，R0、Rx为定值电阻，其中R0＝10Ω．开关S断开时，电流表的示数为0.6A；开关S闭合时，电流表的示数为0.8A．若电源电压不变．求：
电源电压；电阻Rx的阻值：开关S闭合时，通电1min，电阻Rx产生的热量．
六、综合能力题（本大题共3小题，共18分）
25．下面是小王在练习使用测电笔的实验研究中的记录，已知测电笔正常，二 人的操作无错误，请你和他们一起分析．
实验所用三个揑座中正常的是_____，从其余几只异常揑座中任选一只分析其故障或装配错误的可能原因__________-．
26．俗话说，瑞雪兆丰年，2019我省又迎来了一场大范围的降雪天气，大雪后，小明看到广场的雪地上有小朋友打雪仗，铲雪车在公路上进行铲雪作业，他用手机上网查阅到该型号铲雪车的额定功率是120kW，质量是5t，求：（g＝10N/kg）
（1）小明看到一小朋友将一个雪球斜向上抛出后，若不计空气阻力，则雪球在下落过程中的机械能_____（选填“变小”“不变”或“变大”）；铲雪车工作时，将_____能转化为_____能。
（2）假设铲雪车在一段长1.5km的平直路面上，以额定功率保持18km/h的速度匀速直线前进进行铲雪作业，求这一过程中铲雪车所做的功______和受到的阻力的大小______。
（3）该过程中共消耗柴油5L，该铲雪车的效率是多少______？（柴油的热值为4.0×107J/kg，柴油的密度ρ＝0.8×103kg/m3）
27．小翔随爸爸在商店选中一款速热式电热水器，它的工作电路图和铭牌如图所示（图中R是加热电阻，其电阻不随温度而变化）则
（1）电热水器正常工作时，电路中电流是多大？（结果保留一位小数）
（2）电热水器正常工作15min，加热电阻R消耗的电能是多少kw·h？
（3）根据题中电路图，再给你一个加热电阻R1和两个开关S1、S2，请你对该电热水器进行电路改装．设计要求：不同季节电热水器的额定功率不同，夏天额定功率是2111W，春、秋两季额定功率是4111W，冬季额定功率是6111W，请画出改装后的电路图，并计算R1．
（4）从安全用电考虑，如果该电热水器直接安装到家庭电路中，可能会造成什么后果及影响？(写一种)
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
连通器的结构特征是：上端开口、底部相连通；据此判断即可
【详解】
A．密度计是利用漂浮条件和阿基米德原理工作的，故不符合题意；
B．注射器吸取药液时利用的是大气压，故不符合题意；
C．吸尘器利用的是流体压强和流速的关系，故不符合题意；
D．茶壶的壶身和壶嘴上端都开口，底部相互连通，故符合题意；
2、D
【解析】
（1）频率是1s物体振动的次数，相同时间内振动越快，频率越大．音调跟频率有关，频率越大，音调越高．
（2）振幅是物体振动时偏离原位置的大小，偏离原位置越大，振幅越大．响度跟振幅有关，振幅越大，响度越大．
（3）音色是由发声体本身决定的一个特性．
【详解】
由图可知，两幅图中音叉振动的快慢相同（都有3个波峰和2个波谷），因此声音的音调相同；由图知，物体振动时偏离原位置的程度不相同（即振幅不同），因此响度不相同；甲振动时偏离程度大，甲的振幅大，所以甲的响度大，即音量大，所以，甲图是重敲时的声波图，乙图是轻敲时声波图．用木槌敲击同一音叉，音色是不变的，只有D选项说法正确．
故选D．
掌握声音的三个特征：音调、响度、音色，会观察波形图进行判断．音调跟频率有关；响度跟振幅有关；音色跟材料和结构有关．
3、D
【解析】
汽车急刹车、急剧减速或前端发生严重撞击时，人由于惯性仍保持原来的运动状态向前运动，就会撞在前面较硬的物体上，对人身造成伤害．装有安全气囊系统的汽车，安全气囊在此时自动充气弹出，增大了受力面积，从而减小了对人的压强，避免造成人体伤害．
4、A
【解析】
根据题意，电吹风既能吹冷风又能吹热风，所以电机与电热丝应并联，且为了使电热丝不会烧坏，在其发热时，电机必须工作。
A图，干路开关S1闭合时，电机工作吹冷风，再闭合S2时，电热丝工作，吹热风，故A符合题意；
B图，S1闭合，S2断开时，电热丝单独工作，会烧坏，故B不符合题意；
C图，S1闭合时，电机与电热丝串联，当S2再闭合时，电热丝被短路，电机单独工作，但在实际电路中，很少会这样设计电路，因为S2闭合到断开两种状态时，电机的工作电压变化大，可能不会正常工作，故C不符合实际；
D图，S1闭合时，电机与电热丝串联，当S2再闭合时，电机被短路，电热丝单独工作，故D不符合题意；
故选A。
点睛：重点是并联电路特征的应用，特别是理解电吹风吹热风时，电动机必须工作，即电热丝不可以单独工作，所以设计电路时，电动机所在支路不用设置开关，电动机由干路开关控制即可。
5、B
【解析】
A、光屏能承接实像，虚像不能承接在光屏上，故A错误；B、由于玻璃板是透明的，所以用玻璃板既能反射光线，又能透射光线的特点，这样可以方便的确定像的位置，故B正确；CD、平面镜所成像的大小与物体到平面镜的距离、平面镜的大小都没有关系，故CD错误．故选B．
点睛：（1）实像能用光屏承接，虚像不能用光屏承接．（2）利用玻璃板透明的特点，可以观察到玻璃板的另一侧，便于找到像的位置．（3）（4）物体在平面镜中成像，像的大小只跟物体大小有关，跟物体到平面镜的距离、平面镜的大小都没有关系．
6、C
【解析】
电压表只用来测量灯泡L2的电压，电压表应只与L2并联，且电流从电压表的正接线柱流入，从负接线柱流出；
A、由图知，电压表与灯L1串联后再与灯L2并联，A不符合题意；
B、两灯泡串联，电压表测灯L1的电压；B不符合题意；
C、两灯泡串联，电压表只与L2并联，且电压表的正负接线柱连接正确，则电压表只测量灯泡L2的电压，故C符合题意；
D、两灯泡并联，因并联电路中各支路两端的电压相等，所以电压表也测量L1的电压，D不符合题意；
7、C
【解析】
A.由A图可见蜡烛距离小孔较近，在光屏上成的像比实际烛焰小；将蜡烛和光屏位置对调后，烛焰距离小孔比越来远了，所以成的像也就变小了．故A正确；B. 图（b）所示小猫和小聪能彼此观察到对方，说明光在反射时光路是可逆的，故B正确；C. 图（c）所示太阳光经过三棱镜到达绿纸做的光屏上，眼睛只能在光屏上看到绿光，因为绿纸只反射绿光，故C错误；D. 平面镜成像实验中，用茶色玻璃板的目的是为了确定像的位置，故D正确．故选C.
二、填空题（本大题7小题，共21分）
8、 0.6 600
【解析】
漂浮在水面上的冲锋舟所受浮力等于人和冲锋舟重力的和，
，
根据F浮=ρ液gV排可得，此时冲锋舟排开水的体积为
；
若满载时排开水的体积为1.2m3，则冲锋舟所受浮力
，
此时冲锋舟和人与物资的总质量，
则最多还能装载质量为m=1200kg-600kg=600kg；
本题考查浮力的计算公式和漂浮条件的应用，有一定难度。要求学生灵活运用公式计算解决问题。
9、S 磁场 无线电波
【解析】
由图可知电源左端为正极，即电流从螺旋管左端流入，右端流出，根据螺旋管的线圈绕向，再利用安培定则可确定螺旋管右端为N极，左端为S极；磁场周围的曲线（磁感线）是用来描述磁场的强弱和方向的；无线电波（电磁波）可以传递信息，“北斗导航”进行导航时，卫星与导航设备之间是通过无线电波（电磁波）来进行通信的。
10、磁场 N 电流方向
【解析】
小磁针在磁场中才会受到力的作用，所以小磁针发生偏转，说明通电螺线管周围有力的作用；人们规定磁场方向为小磁针静止时N极的指向，所以通过小磁针静止时N极的指向确定该点磁场的方向；调换电源正负极电流方向改变，磁针偏转方向改变，所以说明磁场方向与电流方向有关．
11、2200 1
【解析】
电能表表盘上10A表示电能表平时工作允许通过的最大电流为10A；220V是指电能表的工作电压；该电能表允许接入用电器的最大电功率：＝220V×10A＝2200W；电能表的指示灯6min闪烁了320次，电饭煲消耗的电能： ，电饭煲的电功率： .
12、电磁感应现象 裂变
【解析】
（1）发电机是利用电磁感应现象制成的；在发电机过程中，机械能转化为电能。
（2）核电站是利用原子核发生裂变时释放能量来发电的。
13、20 不变
【解析】
[1]如图，杠杆在水平位置，lBA =2lBC ，杠杆平衡，FlBA =GlBC ，所以
G===2×10N=20N
[2]杠杆被拉起后，如图所示：
BA′为动力臂，BC′为阻力臂，阻力不变为G
△BC′D∽△BA′D′
BC′∶BA′=BD∶BD′=1∶2
杠杆平衡，所以
F′lBA ′=GlBC ′
F′====10N
由此可知当杠杆从A位置匀速提到B位置的过程中，力F的大小不变。
14、1 0.3 8
【解析】
由图示电路图可知，1与灯泡并联，1是电压表；由图示电流表可知，其量程为0∼0.6A，分度值为0.02A，示数为0.3A，由I=可知,灯泡电阻：R===8Ω；
点睛：电压表应与被测电路并联，分析图示电路确电压表；由图示电流表确定其量程与分度值，然后读出其示数；由欧姆定律求出灯泡电阻．
三、作图题（共7分）
15、
【解析】
力臂越长越省力，最长的力臂即支点与作用点A的连线，然后根据力臂的画法作出垂直于力臂的作用力即可。如图所示：
16、
【解析】
分别作出物体AB端点A. B关于平面镜的对称点A′、B′,用虚线连接A′、B′即为AB在平面镜中的像．如图：
平面镜成像的特点是：像物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像物关于平面镜对称，利用这一对称性作出AB的像．
17、
【解析】
手机的重力作用在手机的重心，方向竖直向下；力F1的力臂是从支点O到F1的作用线的距离L1，如下图所示：
四、实验题（本大题共5小题，共20分）
18、1与8 长度不同，则导体的电阻不同 横截面积不同，则导体的电阻不同 同种材料制成的长度相等的导体，横截面积增大，则电阻减小，横截面积减小则电阻增大，电阻与横截面积此反比 同种材料制成的横截面积相等的导体，长度越大，电阻越大，电阻与长度成正比
【解析】
①分析比较实验序号1与8中的相关数据，可得出的初步结论是：长度、横截面积均相同的导体，导体材料不同，导体的电阻不同；
②分析比较实验序号 1、2、3 或 4、5、6 或 10、11、12 中的相关数据，可得出的初步结论是：同种材料制成的横截面积相同的导体，长度不同，则导体的电阻不同。
③分析比较试验序号 1、4、10（或 2、5、11 或 3、6、12）中的相关数据，可得出的初步结论是：同种材料制成的长度相同的方形金属导体，横截面积不同，则导体的电阻不同；
④a：比较实验序号1、2、3、4、5、6、 10、11、12中的相关数据分析，同种材料制成的长度相等的导体，横截面积增大，则电阻减小，横截面积减小则电阻增大，电阻与横截面积此反比；
b：比较实验序号1、2、3 和 4、5、6 和 7、8、9 和 10、11、12 的实验数据可得，同种材料制成的横截面积相等的导体，长度越大，电阻越大，电阻与长度成正比；
⑤根据表格知道，导体电阻与材料有关，类比比热容，可以用ρ表示，又因为同种材料制成的长度相等的导体时，电阻与横截面积此反比；同种材料制成的横截面积相等的导体，电阻与长度成正比，所以，电阻R与长度 L，横截面积 S，和电阻率ρ的相关表达式是：
19、电流与电阻成反比 断开开关，将滑片移至最大阻值处 2.5 35
【解析】
（1）由图象知，电压一定时，电流和电阻成反比；
（2）在换接电阻时，应将开关断开，并将滑片移至最大阻值处；由图象知，当R＝5Ω时，电流表的示数为0.5A，所以电阻两端的电压U＝IR＝0.5A×5Ω＝2.5V，在整个过程中，R两端的电压保持2.5V不变；将5Ω的电阻换为10Ω后，应改变滑动变阻器的阻值，保持电压表的示数为2.5V，并读出电流表的示数；
（3）根据串联分压的知识，当电阻R＝25Ω时，滑动变阻器的阻值最大，由图象知，此时电路中的电流为0.1A；由I＝得，R总＝＝＝60Ω；所以R滑＝R总﹣R＝60Ω﹣25Ω＝35Ω．
20、电阻断路5错按大量程读数在电阻一定时，导体中的电流跟两端电压成正比控制电阻两端的电压不变S1U额×（I﹣）
【解析】
（1）小聪按照图甲正确连接电路后，闭合开关，无论怎样移动滑片P，电流表的示数始终为0，电压表的示数约为3V，实验所用导线完好无损，则电路中出现的故障是电阻发生断路，电压表串联到电路中，由于电压表的电阻过大，所以显示电源电压，电路中的电流很小，几乎为零；
（2）由表中数据知，除第5组数据外，各组的电压与电流之比：======10Ω，故错误的数据是实验序号5；根据电流表大小量程之比为5：1，错误的原因可能是错按大量程读数；排除错误数据，可归纳得出的结论是：在电阻一定时，导体中的电流跟两端电压成正比；
（3）继续探究“电流与电阻的关系”，每次更换电阻后，通过移动滑片P来控制电阻两端的电压不变；
（4）实验步骤：①只闭合开关S和S2，移动滑动变阻器的滑片，使电流表的示数为，此时小灯泡正常发光；②只闭合开关S和S1，保持滑动变阻器滑片的位置不动，记下电流表的示数为I；③在②中，保持滑片位置不变，通过开关的转换，使电流表测灯与R0并联的总电流，因电路的连接关系没有改变，各电阻的大小和通过的电流不变，灯仍正常发光，根据并联电路电流的规律，灯的额定电流为：IL＝I﹣，小灯泡额定功率的表达式是：P额＝U额×（I﹣）。
21、条形 通电螺线管外部磁场方向与螺线管中电流的方向是否有关 磁场
【解析】
由以上实验探究的结果可知：通电螺线管外部磁场与条形磁体的磁场相似，都有两个磁极；改变螺线管中的电流方向，发现小磁针转动，南北所指方向发生了改变，可知小阳所探究的问题是：通电螺线管外部磁场方向与螺线管中电流的方向是否有关；由于周围铁屑会被磁化，但由于其与纸板的摩擦力太大，它不能自己转动，因此实验中轻敲纸板的目的是减小铁屑与纸板的摩擦，使铁屑受到磁场的作用力而有规律地排列。
22、② 不能 动能的大小影响因素 不能 弹簧测力计 C、D
【解析】
（1）小华在探究“阻力对物体运动的影响”时，通过水平面的不同材料来改变阻力的大小，因此表格中a处应该填②水平部分；
牛顿第一定律不能通过实验直接得出，因此，仅根据表格中记录的数据不能得出牛顿第一定律的内容；
（2）利用本实验中的器材，只增加木块，可以通过小车推动木块的距离来探究动能的大小影响因素；要想完成此探究，在三次实验中，不能改变接触面的材料，即保持接触面相同；
（3）要研究“滑动摩擦力的大小与接触面粗糙程度的关系”，需要通过二力平衡，用弹簧测力计来测量摩擦力的大小，因此，还需要增加的测量器材是弹簧测力计．
滑动摩擦力的大小与压力大小和接触面的粗糙程度有关，与接触面积、运动速度等无关，因此，当水平力F拉动水平面上的物体做匀速直线运动时，下列情形中，F增大的有“C在物体上加重物”和“D使接触面积更粗糙
”．
五、计算题（本大题共2小题，共13分）
23、见解析
【解析】
（1）由电路图知道，闭合S断开S1 时，R1和R2串联；由于串联电路的电流处处相等，所以，电路中的电流是：；
（2）当S、S1 都闭合时，R1 被短路，电压表测电源电压，即电源电压是：U=2.8V；根据串联电路的总电压等于各电阻两端的电压之和知道，R1和R2 串联时，U2 =U-U1 =2.8V-2.0V=0.8V，由欧姆定律知道， 。
24、（1）6V；（2）30Ω；（3）72J．
【解析】
（1）当开关S断开时，电路为R０的简单电路，电流表测电路中的电流，根据欧姆定律求出电源的电压；
（2）当开关S闭合时，电流表测干路电流，根据并联电路中各支路独立工作、互不影响可知通过R０的电流不变，根据并联电路的电流特点求出通过Rx的电流，根据并联电路的电压特点和欧姆定律求出Rx的阻值；
（3）根据可求通电lmin电阻Rx产生的热量．
【详解】
（1）当开关S断开时，电路为R０的简单电路，电流表测电路中的电流，
由可得电源电压：；
（2）当开关S闭合时，R０、Rx并联，电流表测干路电流，因并联电路中各支路独立工作、互不影响，所以通过R０的电流不变（仍然为0.6A），并联电路中干路电流等于各支路电流之和，通过Rx的电流：，并联电路中各支路两端的电压相等，所以电阻Rx的阻值：；
（3）开关S闭合时，R０、Rx并联，
通电lmin电阻Rx产生的热量：．
六、综合能力题（本大题共3小题，共18分）
25、（1）B插座；（2）C插座，故障可能原因是进户零线断路（或：A插座，故障可能原因是火线断路）．
【解析】
试题分析：家庭电路中插座的安装原则是左零右火，即左端接零线，右端接火线．测电笔接触火线时氖管会发光，接触零线时氖管不发光．
家庭电路常见的故障有：火线断路、零线断路、短路等等．
解：（1）正常情况下，插座左孔接零线，右孔接火线；用测电笔测左孔，氖管不发光，用测电笔测右孔，氖管发光；结合表中现象可知，B插座正常．
（2）测电笔测A插座左右两孔，氖管都不发光，说明均没有电流通过，故障可能原因是火线断路．
测电笔测C插座左右两孔，氖管都发光，说明火线正常，零线可能有断路故障．
当进户零线断路时，如图所示，左孔通过灯泡等用电器与火线相连（图中的红线），此时测电笔测C插座的左右两孔，氖管都发光，所以故障原因可能是进户零线断路．
故答案为
（1）B插座；（2）C插座，故障可能原因是进户零线断路（或：A插座，故障可能原因是火线断路）．
【点评】本题主要考查了用测电笔辨别家庭电路故障，具有一定难度．
26、不变 内 机械 3.6×107J 2.4×104N 22.5%
【解析】
（1）雪球在下落过程中，高度减小，重力势能减小；速度增大，动能增大，因此由重力势能转化动能。因不计空气阻力，雪球在下落的过程中，重力势能全部转化为动能，故机械能的总量守恒；铲雪车工作时，内能减小，机械能增大，故将内能转化为机械能。
（2）除雪车前进1.5km所用的时间：t====300s，
除雪车做的功：W＝Pt＝1.2×105W×300s＝3.6×107J，
除雪车的推力F===2.4×104N，
因为匀速直线运动，受到的阻力推力是平衡力，阻力f＝F＝2.4×104N；
（3）消耗汽油的体积V＝5L＝5×10﹣3m3，
消耗汽油的质量m＝ρV＝0.8×103kg/m3×5×10﹣3m3＝4kg，
汽油完全燃烧放出的热量Q放＝mq＝4kg×4.0×107J/kg＝1.6×108J，
该铲雪车的效率η===22.5%。
27、（1）18.2A；（2）1kw·h；（3）24.2Ω；（4）见解析
【解析】
试题分析：（1）电热水器正常工作时的电流以：I=P/U=4111W/221V=18.2A；
（2）电热水器消耗的功率：P=4111W=4kW，t=15min=1.25h，加热电阻R消耗的电能是：W=Pt=4kW×1.25h=1kw·h；
（3）由题意可知，两加热电阻并联，分别由一个开关控制，设计图如下：
夏天：断开S1，闭合S、S2时，R1接入电路，功率P1=2111W，R1=U2/P1=24.2Ω；
（4）可能是总电流过大、烧坏电路、保险丝熔断、空气开关跳闸、电能表工作不正常或损坏等．
【考点定位】电学综合计算
序号
物理量
1
2
3
4
5
6
7
8
9
10
11
12
材料
铜
铜
铝
铜
长度 L/m
2.0
4.0
6.0
2.0
4.0
6.0
2.0
4.0
6.0
2.0
4.0
6.0
横截面积 S/mm2
1.0
1.0
1.0
2.0
2.0
2.0
1.0
1.0
1.0
0.5
0.5
0.5
电阻R/Ω
2.0
4.0
6.0
1.0
2.0
3.0
0.5
1.0
0.15
4.0
8.0
12.0
实验序号
1
2
3
4
5
6
电压U/V
2.0
2.2
2.4
2.6
2.8
3.0
电流I/A
0.20
0.22
0.24
0.26
1.40
0.30
a ______ 的材料
小车所受阻力的情况
小车运动的路程
毛巾
大
小
棉布
较大
较小
木板
小
大
操作
测揑座左揑孔
测揑座右揑孔
A 揑座
氖管丌发光
氖管丌发光
B 揑座
氖管丌发光
氖管发光
C 揑座
氖管发光
氖管发光
