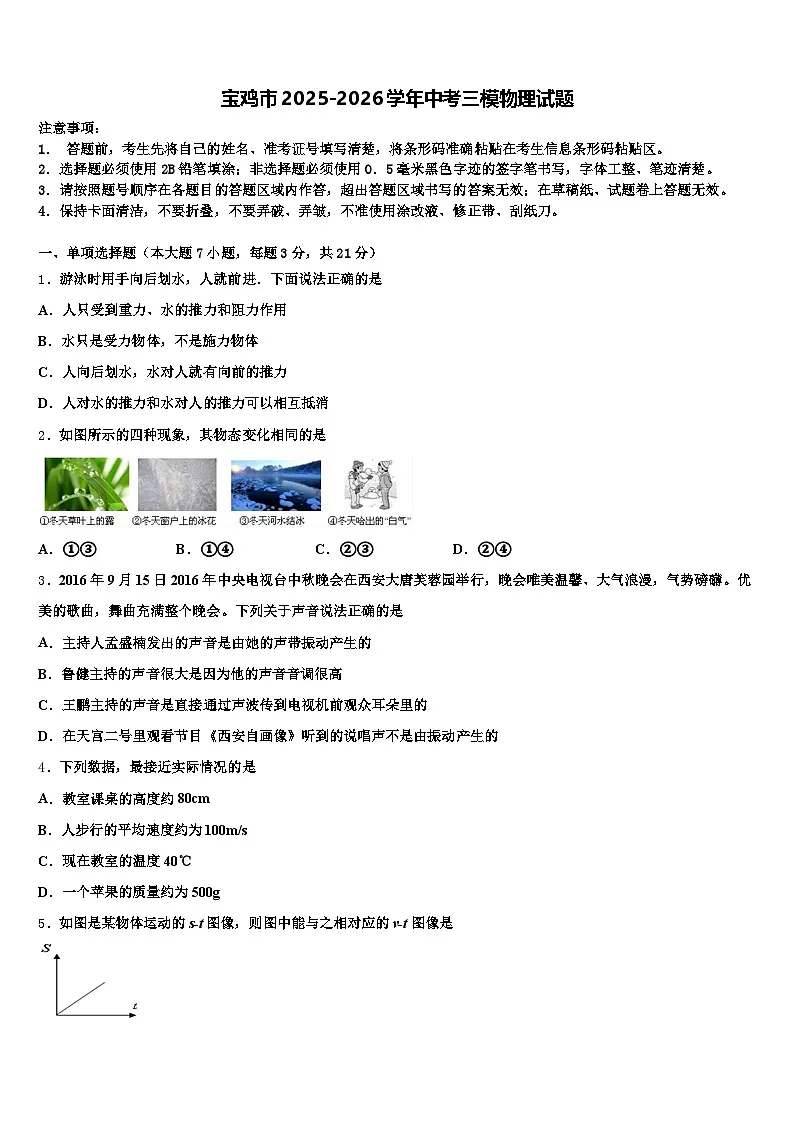

宝鸡市2025-2026学年中考三模物理试题（含答案解析）

这是一份宝鸡市2025-2026学年中考三模物理试题（含答案解析），共19页。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单项选择题（本大题7小题，每题3分，共21分）
1．游泳时用手向后划水，人就前进．下面说法正确的是
A．人只受到重力、水的推力和阻力作用
B．水只是受力物体，不是施力物体
C．人向后划水，水对人就有向前的推力
D．人对水的推力和水对人的推力可以相互抵消
2．如图所示的四种现象，其物态变化相同的是
A．①③B．①④C．②③D．②④
3．2016年9月15日2016年中央电视台中秋晚会在西安大唐芙蓉园举行，晚会唯美温馨、大气浪漫，气势磅礴。优美的歌曲，舞曲充满整个晚会。下列关于声音说法正确的是
A．主持人孟盛楠发出的声音是由她的声带振动产生的
B．鲁健主持的声音很大是因为他的声音音调很高
C．王鹏主持的声音是直接通过声波传到电视机前观众耳朵里的
D．在天宫二号里观看节目《西安自画像》听到的说唱声不是由振动产生的
4．下列数据，最接近实际情况的是
A．教室课桌的高度约80cm
B．人步行的平均速度约为100m/s
C．现在教室的温度40℃
D．一个苹果的质量约为500g
5．如图是某物体运动的s-t图像，则图中能与之相对应的v-t图像是
A．B．
C．D．
6．煮饭烧菜时，经常需要加盖子，这样做的主要目的是
A．降低水的沸点，食物容易煮熟
B．升高水的沸点，食物容易煮熟
C．减少锅中水的蒸发量，不容易烧干
D．减少锅中热量的散失，节约燃料
7．小明骑自行车到东进公园游玩，沿通榆河岸向南行驶，感觉无风，但堤上柳树的枝叶却在随风飘动，此时的风向是
A．向北B．向南C．向东D．向西
二、填空题（本大题7小题，共21分）
8．如图所示OB是一轻质杠杆，O为支点，OA：AB＝3：1，将重30N的物体悬挂在B点，当杠杆在水平位置平衡时，在A点至少需要加_____N的力；若A点施加的动力2秒内使杠杆向上移动了10cm，则动力做功的功率是_____W。
9．在如图甲所示的电路中，电源电压为6V恒定不变，滑动变阻器R2的最大阻值是20Ω．闭合开关，滑动变阻器的P-R图象如图乙所示，则R1=__________Ω；当滑片P滑至最右端时，电流表的示数为__________A，通电10s电流通过R1产生的热量是__________J．
10．妈妈在厨房煮香肠时，我们在客厅就能闻到阵阵的香气，这是________现象，随着温度的升高食物的内能_____（选填：“增大”、“减小”或“不变”）

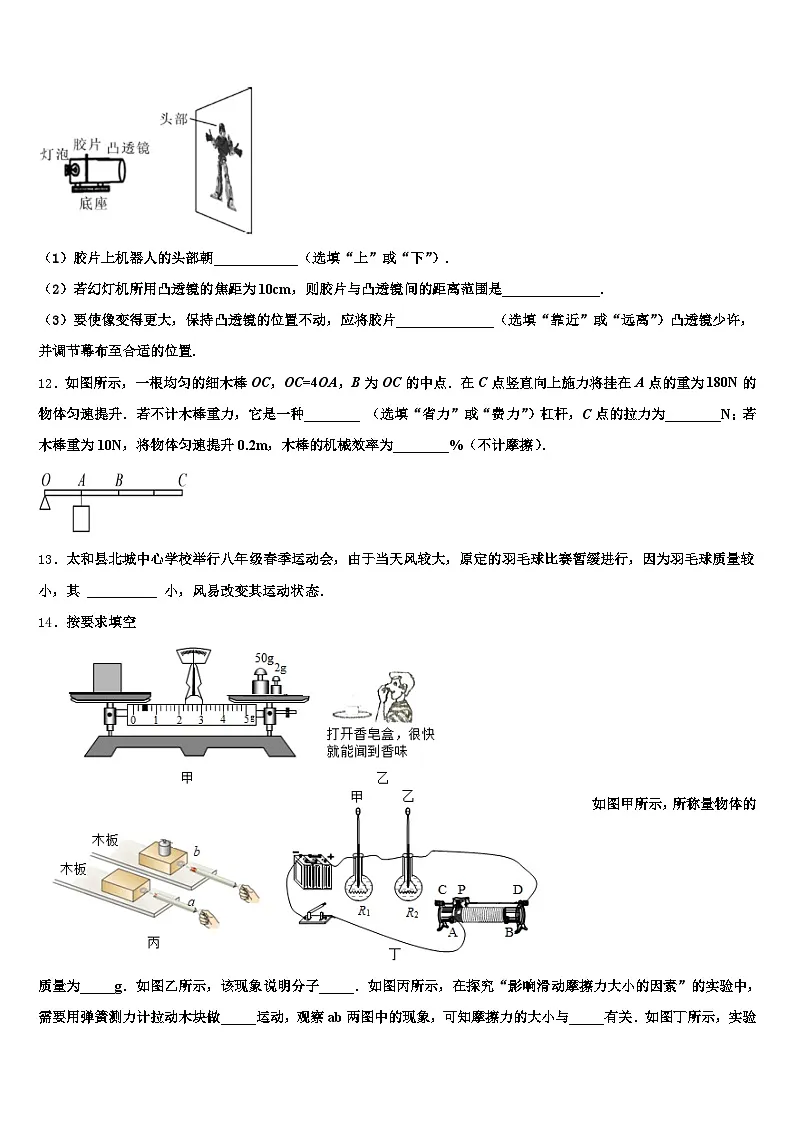

11．小西在智能机器人展览会上为他喜爱的机器人拍摄了一张照片，并制成胶片，他用如图所示的幻灯机展示给同学们看.
（1）胶片上机器人的头部朝____________（选填“上”或“下”）.
（2）若幻灯机所用凸透镜的焦距为10cm，则胶片与凸透镜间的距离范围是______________.
（3）要使像变得更大，保持凸透镜的位置不动，应将胶片______________（选填“靠近”或“远离”）凸透镜少许，并调节幕布至合适的位置.
12．如图所示，一根均匀的细木棒OC，OC=4OA，B为OC的中点．在C点竖直向上施力将挂在A点的重为180N的物体匀速提升．若不计木棒重力，它是一种________ （选填“省力”或“费力”）杠杆，C点的拉力为________N；若木棒重为10N，将物体匀速提升0.2m，木棒的机械效率为________%（不计摩擦）．
13．太和县北城中心学校举行八年级春季运动会，由于当天风较大，原定的羽毛球比赛暂缓进行，因为羽毛球质量较小，其 __________ 小，风易改变其运动状态．
14．按要求填空
如图甲所示，所称量物体的质量为_____g．如图乙所示，该现象说明分子_____．如图丙所示，在探究“影响滑动摩擦力大小的因素”的实验中，需要用弹簧测力计拉动木块做_____运动，观察ab两图中的现象，可知摩擦力的大小与_____有关．如图丁所示，实验中通过观察_____来比较电流产生的热量的多少．
三、作图题（共7分）
15．请画出入射光线通过透镜后的折射光线．
（_____）
16．请在图中画出AO的反射光线，并标明反射角的大小．
17．如图所示是一种抽水马桶水箱的示意图．当水箱内的水达到一定高度时，浮标带动杠杆压住入水口，停止上水．请在图中画出动力和阻力臂l2；
（_______）
四、实验题（本大题共5小题，共20分）
18．在用电流表、电压表测小灯泡额定功率的实验时，灯泡上标有“3.4V”字样，小红设计了实验电路图，如图甲所示，并连接了部分实验电路，如图乙所示．
（1）请帮助小红完成实验电路的连接
（_____）
（2）连接完实验电路后，小红闭合开关，发现灯泡不亮、电流表无示数、电压表有示数且接近于电源电压，请帮助小红分析电路出故障的原因：__________．
（3）排除故障后，小红调节滑动变阻器，使灯泡正常发光，此时电流表的示数如图丙所示，读数为______A，则小灯泡的额定功率为________W，正常工作时的电阻为______Ω．
（4）假若电压表15V量程损坏，3V量程能正常使用，电源电压为6V且稳定不变，仍利用现有的器材完成实验，接下来的操作是____________．
19．如图1所示，在做“观察水沸腾”的实验时，甲、乙、丙三组同学分别从图A、B所示的两套器材中任选一套来完成实验．（实验室已准备多套图A、B所示的装置），请回答：
（1）组装实验器材时，应按照_____的顺序（选填“自上而下”或“自下而上”）．
（2）甲组同学发现所测水的沸点高于100℃，他们选择的是图_____（选填“A”或“B”）所示的装置．
（3）乙、丙两组同学虽然选用的实验装置相同，但水开始沸腾的时刻不同，他们绘制的沸腾图象如图C所示，得到a、b两种不同图象的原因是水的_____不同．
（4）实验完毕，小云撤去酒精灯后发现水继续沸腾了一段时间，原因是_____．
（5）小丽观察到沸腾前和沸腾时水中气泡上升过程中的两种情况，如图2（a）、（b）所示，则图_____是水沸腾前的情况．水沸腾时，烧杯中不停地冒出“白气”，这些“白气”实际上是_____（选填“小冰晶”、“小水滴”或“水蒸气”）；
20．在“探宄平面镜成像的特点”实验中，玻璃板应____放置在水平桌面上；为得到像与物体到镜面的距离关系，物体需放在____位置多次实验（选填“同一”或“不同”）．在“验证凸透镜成像规律”的实验中，若凸透镜的焦距为10厘米，将凸透镜置于光具座上如图所示位置，蜡烛位于光具座的A点时，为了在光屏上找到清晰的像，应将光屏在____厘米两条刻度线之间移动（选填“50~60”、“60~70”或“70~100”），所成的像一定是____的（选填“放大”活“缩小”）．

21．如图所示，小明同学利用此装置，探究“滑动摩擦力大小与压力的关系”实验操作如下：
①把橡皮泥粘在滑块上，用已经调好的弹簧测力计测出滑块和橡皮泥的总重，记作G。
②将粘有橡皮泥的滑块放到水平木板上，水平拉动在水平方向上调好的弹簧测力计，使物体在水平面上做匀速直线运动时读出弹簧测力计示数F。
③多次改变滑块上橡皮泥的质量，并重复步骤①②，记录相应数据如下表所示：
（1）当F＝0.8N时，滑块对木板的压力F压＝_____N；此时滑块受到的滑动摩擦力Ff＝_____N，你的判断依据是_____。
（2）根据表格中的数据写出分析数据得出滑块受到的滑动摩擦力Ff与压力F压的具体关系的过程____。
22．小萃同学在做“探究电流与电压的关系”实验时，准备了以下器材：干电池两节，电流表（0〜0. 6A、0〜3A）、电圧表（0〜3V、0〜15V）、滑动变阻器（20Ω、2A）、定值电阻（5Ω）、开关各一只，导线若干，根据图甲所示的电路图进行实验.
用笔画线代替导线，按照图甲所示电路，将乙图中的实物图连接完整. 连接电路前，发现电流表指针如图丙所示，则接下来应_______________；连接好电路闭合开关前，滑动变阻器滑片P应处于____________（选填“A”或“B”）端. 开关闭合，发现电流表无示数，电压表指针有明显偏转，原因可能是_______________.
A．电阻R短路 B．电阻R断路 C．滑动变阻器短路 D．滑动变阻器断路实验记录的多组数据如表所示. 分析数据可得出结论：当电阻一定时，通过导体中的电流与电压成____________比.
（5）善于思考的小雪用图甲电路测未知电阻Rx的阻值，她用Rx替换了定值电阻R. 连接好电路闭合开关后，把滑动变阻器滑片滑到阻值最大的地方，观察电压表读数如图丁所示为____________V，然后他将滑动变阻器滑片移动至中点位置，观察到电压表示数增大至2. 4V，则未知电阻Rx的阻值为____Ω。
五、计算题（本大题共2小题，共13分）
23．如图所示，正方体木块漂浮在氯化钠溶液里，有总体积的露出液面，不可伸长的悬绳处于松弛状态。已知绳子能承受的最大拉力为5N，木块边长为0.1m，容器底面积为0.02m2，容器底有一阀门K。（g取10N/kg，溶液的密度为1.2×103kg/m3）求：
（1）木块的密度是多少？
（2）打开阀门使液体缓慢流出，当细绳断裂前一瞬间关闭阀门，此时木块受到的浮力为多少？
（3）在细绳断后，木块再次漂浮时，与断绳前的瞬间相比，容器底受到液体的压强改变了多少？
24．如图所示的电路中，电源电压为3V，R为阻值未知的定值电阻，小灯泡L的规格为“6V 3W”，若小灯泡的阻值不随温度变化，闭合开关S后，电流表的示数为0.55A．求：
（1）小灯泡的电阻；
（2）小灯泡的实际功率；
（3）定值电阻R的阻值．
六、综合能力题（本大题共3小题，共18分）
25．根据图甲、乙、丙演示的实验现象，请你分别说明反映了什么物理规律：
图甲的滚摆实验，说明____；图乙用食指堵住双耳听到声音更响，说明____；图丙小明和小华认为火车的运动情况不同，说明____；图丁这个实验是通过观察____来比较燃料的热值．
26．某研究性学习小组设计了一种测定风力的装置，其原理如图甲所示．迎风板与一个压敏电阻Rx连接，工作时迎风板总是正对风吹来的方向，压敏电阻随风力的变化而变化，已知电源电压恒定，定值电阻，无风时电压表示的数为1V，电压表量程为0~3V，压敏电阻Rx与迎风板承受风力F的关系如图乙所示．
（1）电压表示数随风力的增大而________（选填“增大”“减小”或“不变”）．
（2）求无风时电路的总电功率______．
（3）求该装置所能测量的最大风力______．
27．请你阅读下面的短文，回答问题：
中国梦，我的梦！中国进入通信新时！
2016年8月16日1时40分，中国在酒泉卫星发射中心用长征二号丁运载火箭成功将世界首颗量子科学实验卫星“墨子亏”发射升空，如图甲所示，为了保护发射塔，在塔下有个充满水的水池，火箭发射时可以看见冒出大量的“白烟”。
“墨子号”卫星是我国在世界上首次实现卫星和地面之间的量子通信，构建天地一体化的量子保密通信与科学实验体系。量子科学实验卫星作为以量子力学基本原理为基础的全新通信技术，量子通信被视为可以解决人们的担忧、无条件保障通信安全的最有效方式。“墨子号”卫星与地球同步卫星运行轨迹相似（如图乙所示），但比一般卫星运行的轨道较低，且绕地球运转快于地球自转。
“墨子号”名字的来历：墨子最早提出光线沿直线传播，设计了小孔成像实验，奠定了光通信、量子通信的基础。以中国古代伟大科学家的名字命名量子卫星，将提升我们的文化自信。
“墨子号”卫星在轨道上运行过程中，以地球为参照物，“墨子号”是_____（选填“运动”或“静止”）的。墨子设计的小孔成像实验中所成的像是_____（选填“正立的实像”“正立的虚像”“倒立的实像”或“倒立的虚像”）。如图乙所示，“墨子号”卫星从近地点向远地点运行过程中，能量的转化情况是_____，整个运行过程中机械能的总量_____（选填“变大”“变小”或“不变”）。请解释塔下充满水的水池是如何保护发射塔的________。
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
A. 人浸在水中，除了受到重力、水的推力和阻力作用外，还受到水的浮力．故A错误．
B. 手向后划水时，手给水一个力，同时水也给手一个力，所以水也是施力物体．故B错误．
C. 手向后划水时，手给水一个向后的力，同时水也给手一个向前的推力．故C正确．
D. 人对水的推力和水对人的推力分别作用在两个物体上，不可以相互抵消．故D错误．
2、B
【解析】
①草叶上的露珠是空气中的水蒸气遇冷液化形成的小水滴；
②窗户上的冰花是空气中温度较高的水蒸气在玻璃上遇冷凝华形成的冰晶；
③河水结冰，由液态变为固态，是凝固过程；
④“白气”是口中呼出气流中的水蒸气遇冷液化形成的小水滴。
故B正确。
3、A
【解析】
A、声音是有物体的振动产生的，孟盛楠发出的声音是由她的声带振动而产生，故A正确；
B、鲁健主持的声音很大，是指声音的响度大，故B错误；
C、王鹏主持的声音是直接通过电磁波传到电视机前观众耳朵里的，故C错误；
D、声音是由物体的振动产生的，故在天宫二号里观看节目《西安自画像》听到的说唱声也是由振动产生的，故D错误。
4、A
【解析】
A、中学生的身高在160cm左右，课桌的高度大约是中学生身高的一半，在80cm左右，故A正确；
B、人正常步行的速度在4km/h=4×m/s≈1.1m/s左右，故B错误；
C、人的体温在37℃左右，教室中的温度不高于体温，所以不可能达到40℃，故C错误；
D、三个苹果的质量约500g，一个苹果的质量在150g左右，故D错误．
5、B
【解析】
本题考查解读图像和 图像的能力。
【详解】
A．该图像与速度轴平行，即时间不变化，而速度是不同的，A不符合题意；
B．该图像为匀速直线运动，故B符合题意；
C．该图像表示的是匀减速直线运动，C不符合题意；
D．该图像表示的是匀加速直线运动，D不符合题意。
6、B
【解析】
煮饭烧菜时，加盖子后，锅内的气压增大，水的沸点升高，食物容易煮熟。加盖子，可以减少水的蒸发和减少热量的散失，但不是主要目的，故B符合题意，ACD不符合题意。
7、B
【解析】
小明骑车向南行驶，以自己作为参照物，他骑车的速度与风速相同，所以感觉无风，此时的风向应是向南．
以柳树作为参照物，会看到堤上柳树的枝叶却在随风飘动．
所以B正确，ACD错误．
答案为B．
二、填空题（本大题7小题，共21分）
8、40 2
【解析】
已知：OA：AB＝3：1，则OA：OB＝3：4，
由杠杆平衡条件得：F×OA＝G×OB，
所以，F＝G＝×30N＝40N。
动力做的功为：W＝Fs＝40N×0.1m＝4J，
动力做功的功率为：P＝＝＝2W。
9、10 0.2 4
【解析】
试题分析：由图象可知，滑动变阻器接入电路中的电阻为R2=10Ω时滑动变阻器消耗的电功率最大，电功率P2="0.9W," 由P=I2R可得，电路中的电流：
由可得，电路中的总电阻：=20Ω，
因串联电路中总电阻等于各分电阻之和，所以，R1=R﹣R2=20Ω﹣10Ω=10Ω；
（2）当滑片P滑至最右端时，滑动变阻器接入电路中的电阻最大，
此时电路中的电流：，
通电10s电流通过R1产生的热量：Q1=（I′）2R1t=（0.2A）2×10××10s=4J．
考点：电功率的计算
10、扩散 增大
【解析】
由于分子在永不停息的做无规则运动，所以在厨房煮香肠时，香肠的香味的分子就会无规则运动到客厅而被闻到，这属于扩散现象；食物吸收热量、温度升高，当物体的状态和质量均不变时，温度升高，内能增加，所以随着温度的升高食物的内能会增大。
11、下 大于10cm小于20cm 靠近
【解析】
（1）由凸透镜成像规律可知，2f＞u＞f，成倒立、放大的实像，因此放置胶片时，胶片上机器人的头部朝下，观众可看到正立的像；
（2）将胶片放在凸透镜的一倍至二倍焦距之间，即大于10cm小于20cm，可以得到清晰的像；
（3）凸透镜成实像时，物近像远像变大；因此要使像变得更大，凸透镜不动，应将胶片靠近凸透镜，调节幕布至合适的位置。
12、省力 45 90
【解析】
这根木棒可绕O点转动，在C点竖直向上施力，故动力臂为OC长，在A点的重为180N的物体，重力为竖直向下，故阻力臂为OA长，OC，即动力臂大于阻力臂，是省力杠杆；根据杠杆平衡条件FOC=GOA可得C点的拉力为：F===45N；若木棒重为10N，将物体匀速提升0.2m，有用功：W有=G=180N×0.2m=36J；因为OA=OC，B为OC的中点，所以OB=2OA；故当物体上升0.2m时，B点将上升0.4m，W额==10N×0.4m=4J，木棒的机械效率为90.
13、惯性
【解析】物体的惯性与物体质量有关，质量越小，惯性越小，羽毛球质量较小，其惯性小，容易改变运动状态．
故答案为：惯性．
14、52.4 在永不停息地做无规则运动 匀速直线 压力大小 温度计示数变化的多少
【解析】
（1）由图甲可知，标尺的分度值为0.2g，所称量物体的质量m=50g+2+0.4g=52.4g；
（2）打开香皂盒后，很快能闻到香味是扩散现象，扩散现象说明组成物体的分子不停地做无规则运动；
（3）实验中需要用测力计拉动物体做匀速直线运动，则此时拉力与物体所受的摩擦力为一对平衡力，此时测力计的示数就等于物体所受的摩擦力；
由ab两图可知，接触面粗糙程度相同，压力不同，摩擦力的大小不同，由此可知，摩擦力的大小与压力大小有关；
（4）导体产生的热量被液体吸收，导致液体吸热升温，实验中通过观察温度计的示数变化来比较电流产生的热量的多少．
三、作图题（共7分）
15、
【解析】
平行于主光轴的光线经凸透镜折射后折射光线通过焦点，过光心的光线其传播方向不变；如图所示：
16、
【解析】
试题分析：根据反射定律：反射光线、入射光线和法线在同一平面内，反射光线、入射光线分居法线两侧，反射角等于入射角，作出反射光线并标出反射角及其度数．从图中可知入射角是60°，因为入射角等于反射角，所以反射角也为60°．过入射点垂直平面镜作出法线，再根据反射角等于入射角在法线的右侧画出反射光线，并标出反射角等于60°．
考点：本题考查作光的反射光路图
点评：解决本题的关键是熟知光的反射定律的应用，首先要熟记光的反射定律的内容，并要注意入射角与反射角的概念．
17、
【解析】
由图和题意可知，O为支点，水对浮标的向上作用力为动力，入水口对B端的向上作用力为阻力；
过杠杆B点作竖直向上的力即为阻力F1；过浮标重心作竖直向上的力即为动力F1，过支点O作阻力F1作用线的垂线段即为阻力臂l1．如图所示：
．
四、实验题（本大题共5小题，共20分）
18、 灯泡处断路 0.30 1.02 11.33 将电压表与滑动变阻器并联，使电压表的示数为2.6V
【解析】
（1）根据原理图可得出对应的实物图，滑动变阻器一上一下连接，电压表和灯泡并联，灯泡的额定电压是3.4V，选择0-15V的量程，如图所示；
（2）连接完实验电路后，小红闭合开关，发现灯泡不亮、电流表无示数，说明电路断路，电压表有示数且接近于电源电压，与灯泡并联的电压表与电源相连，故说明灯泡处断路；
（3）由图丙可知，电流表量程为0-0.6A，则分度值为0.02A，则读数为0.3A； 小灯泡的额定功率P=UI=3.4V×0.3A=1.02W；电阻R=≈11.33Ω；
（4）由于15V量程损坏，不能使用，则可以将滑动变阻器与电压表并联后再与灯泡串联，要想使灯泡两端电压为3.4V，则电压表读数为6V-3.4V=2.6V即可．
19、自下而上 B 质量 石棉网、铁圈或烧杯底部的温度高于水的沸点 b 小水滴
【解析】
（1）酒精灯需用外焰加热，所以要放好酒精灯，再固定铁圈的高度；而温度计的玻璃泡要全部浸没到液体中，但不能碰到容器壁和容器底，所以先放好烧杯后，再调节温度计的高度，所以组装实验器材时，应按照自下而上的顺序；
（2）B装置有盖，水面上气压大，沸点高，所以甲组同学发现所测水的沸点高于100℃，他们选择的是B装置；
（3）由知，水的比热相同，升高相同的温度，水的质量不同，水吸收热量不同，需要的时间不同；
（4）由于石棉网、铁圈或烧杯底部的温度高于水的沸点，所以撤去酒精灯后，水能够继续吸热而沸腾一段时间；
（5）a图气泡在上升过程中气泡体积增大，所以是沸腾时的情况；b图气泡在上升过程中，体积逐渐减小，所以是沸腾前的情况；烧杯中冒出的“白气”是水蒸气遇冷液化形成的小水滴．
20、竖直 不同 “60〜70” 缩小
【解析】
做“探究平面镜成像的特点”实验，玻璃板应竖直放置在水平桌面上，玻璃板没有竖直放置，前面蜡烛所成的像可能偏高或偏低，这样前面蜡烛的像与后面的蜡烛就无法重合了；一次实验不具备代表性，应采取同样的实验方案多做几次，避免实验现象的偶然性，才能保证结论的正确，所以应将物体放在不同位置进行实验．已知f=10cm，蜡烛位于光具座的A点时，u=30cm＞2f，成倒立缩小实像，像距2f＞v＞f，则为了在光屏上找到清晰的像，应将光屏在60～70厘米两条刻度线之间移动．
21、2.00.8二力平衡见解析
【解析】
（1）根据表中数据可知，当F＝0.2N时，滑块和橡皮泥的总重G＝2.0N；
由于滑块平放在木板上，所以滑块对木板的压力F板＝G＝2.0N；
实验中滑块处于静止状态，根据二力平衡条件可知，拉力与摩擦力平衡，所以滑动摩擦力Ff＝F＝0.8N。
（2）根据二力平衡条件，摩擦力大小等于测力计的示数，压力大小等于物体的重力，由表格中数据可知，接触面的粗糙程度不变，摩擦力与压力成正比，即==＝μ，解得：μ＝0.4，则滑块受到的滑动摩擦力Ff与压力F压的关系表达式是：Ff＝0.4F压；
22、 将电流表指针调零 B B 正 2.0 40
【解析】
（1）根据表中电流大小，电流表选用小量程与电阻串联，变阻器按一上一下接入电路中与电阻串联，如下图所示：
（2）连接电路时，发现电流表指针如图丙，则接下来应将电流表指针调零；连接好电路闭合开关前，滑动变阻器滑片P应处于阻值最大处的B端；
（3）A．若电阻R短路，电压表没有示数，电路为通路，电流表有示数，不符合题意；
B．若电阻R断路，电流表示数为0，则电压表串联在电路中，电压表与电源连接，测电源电压，有示数，符合题意；
C．若滑动变阻器短路，电路为通路，两表都有示数，不符合题意；
D、若滑动变阻器断路，整个电路断路，两表都没有示数，不符合题意；
（4）实验记录的多组数据如表所示。纵向分析表数据知，电压为原来的几倍，通过的电流为原来的几倍，可得出結论：当电阻一定时，通辻导体中的电流与电压成正比；
（5）滑动变阻器的最大阻值为20Ω，如图丁所示，电压表选用小量程，分度值为0.1V，电压表的示数为2V；由串联电路电流的规律可知①，将滑动变阻器滑片移动至中点位置，电压表示数增大至2. 4V，由串联电路电流的规律可知②，由①②得到Rx=40Ω。
五、计算题（本大题共2小题，共13分）
23、（1）0.96×103kg/m3；（2）4.6N；（3）250.2Pa。
【解析】
（1）∵木块漂浮，∴F浮=G木，∵F浮=ρ液V排g，G木=ρ木V木g，∴ρ液V排g=ρ木V木g，∵木块总体积的露出水面，∴V排=V木，ρ木=ρ液=×1.2×103kg/m3=0.96×103kg/m3；
（2）木块的重力：G木=m木g=ρ木V木g=0.96×103kg/m3×(0.1m)3×10N/kg=9.6N，
当细绳断裂时，F浮′+F最大=G木，F浮′+5N=9.6N，解得：F浮′=4.6N；
（3）在细绳断开后木块再次漂浮时，受到的浮力F浮=G=9.6N，
浮力的增加量：ΔF浮= F浮- F浮′=9.6N-4.6N=5N，
排开水体积增加量：ΔV排=≈4.17×10-4m3，
水面上升的高度：Δh==0.02085m，
容器底受溶液的压强的变化量：Δp=ρgΔh=1.2×103kg/m3×10N/kg×0.02085m=250.2Pa。
答：（1）木块的密度为0.96×103kg/m3；
（2）此时木块受到的浮力为4.6N；
（3）在细绳断开后木块再次漂浮时，容器底受到水的压强与断绳前的瞬间相比，容器底受水的压强增大了250.2Pa。
24、（1）12 Ω；（2）0.75 W；（3）10 Ω
【解析】
（1）由P=可得，小灯泡的电阻
RL==12Ω
（2）由电路图可知，灯泡L与电阻R并联，电流表测干路电流．因并联电路中各支路两端的电压相等，所以，通过灯泡的电流
IL==0.25A
灯泡的实际功率
PL′=UIL=3V×0.25A=0.75W
（3）因并联电路中干路电流等于各支路电流之和，所以，通过R的电流
IR=I﹣IL=0.55A﹣0.25A=0.3A
定值电阻R的阻值
R==10Ω
答：（1）小灯泡的电阻为12Ω；
（2）小灯泡的实际功率为0.75W；
（3）定值电阻R的阻值为10Ω。
六、综合能力题（本大题共3小题，共18分）
25、动能与重力势能可以相互转化 固体传声的效果比气体好 机械运动具有相对性 杯中水温度的变化大小
【解析】
图甲的滚摆实验，说明动能与重力势能可以相互转化。
图乙用食指堵住双耳听到声音更响，说明固体传声的效果比气体好。
图丙小明和小华认为火车的运动情况不同，说明机械运动具有相对性。
这个实验是通过观察杯中水温度的变化大小来比较燃料的热值。
26、增大 4.5W 720N
【解析】
(1)由甲电路图可知,R与Rx串联，电压表测R两端的电压，由图乙可知,风力增大时,Rx的阻值减小，电路中的总电阻减小，由可知，电路中的电流增大，由U=IR可知，R两端的电压增大，即电压表的示数增大；
(2)由图象可知当无风时，定值电阻，电压表示的数为1V，此时干路中的电流为：，观察图乙中图像可知无风时电阻Rx=16Ω，则电阻Rx两端电压为Ux=IRx=0.5A×16Ω=8V，所以电源电压：U=UR+Ux=9V；
所以电路消耗的总功率为： P总=UI=9V×0.5A=4.5W．
(3)当所测风力最大时，Rx的阻值最小,电路中电流最大,则电压表的示数UR=3V最大，因串联电路中总电压等于各分电压之和，所以Rx两端的电压：Ux=U−UR=9V−3V=6V，因串联电路中各处的电流相等，所以电路中的电流：，
则压敏电阻的阻值：
由图象可知，该装置所能测量的最大风力为720N．
27、运动 倒立的实像 动能转化为重力势能；不变 火箭发射时，高温高压的燃气喷在水池的水中，水汽化为水蒸气时会吸收热量；水的比热容比较大，升高相同温度时会吸收大量的热，从而保护发射塔。
【解析】
（1）以地球为参照物，该卫星与地球的位置发生了变化，所以是运动的。小孔成像实验中所成的像实际光线汇聚而成的倒立的实像，（2）该卫星从近地点向远地点运行过程中，速度越来越小，动能越来越小，高度越来越大，重力势能越来越大，动能转化为重力势能；整个运行过程中机械能的总量不变。（3）温度很高的火焰喷到大水池中，能使大量的水瞬间汽化，水汽化时要从周围的物体吸热，使周围环境温度不会太高，从而保护了发射塔。
点睛：（1）判断物体是运动还是静止，关键是看参照物的选择；（2）卫星在绕行过程中速度不断变化；（3）影响动能的因素是质量和速度，影响重力势能的因素是质量和高度。
次数
1
2
3
滑块和橡皮泥的总重G/N
0.5
2.0
3.0
弹簧测力计示数F/N
0.2
0.8
1.2
实验次数
1
2
3
电压表示数（V）
1. 0
1. 5
2. 0
电流表示数（A）
0. 2
0. 3
0. 4
