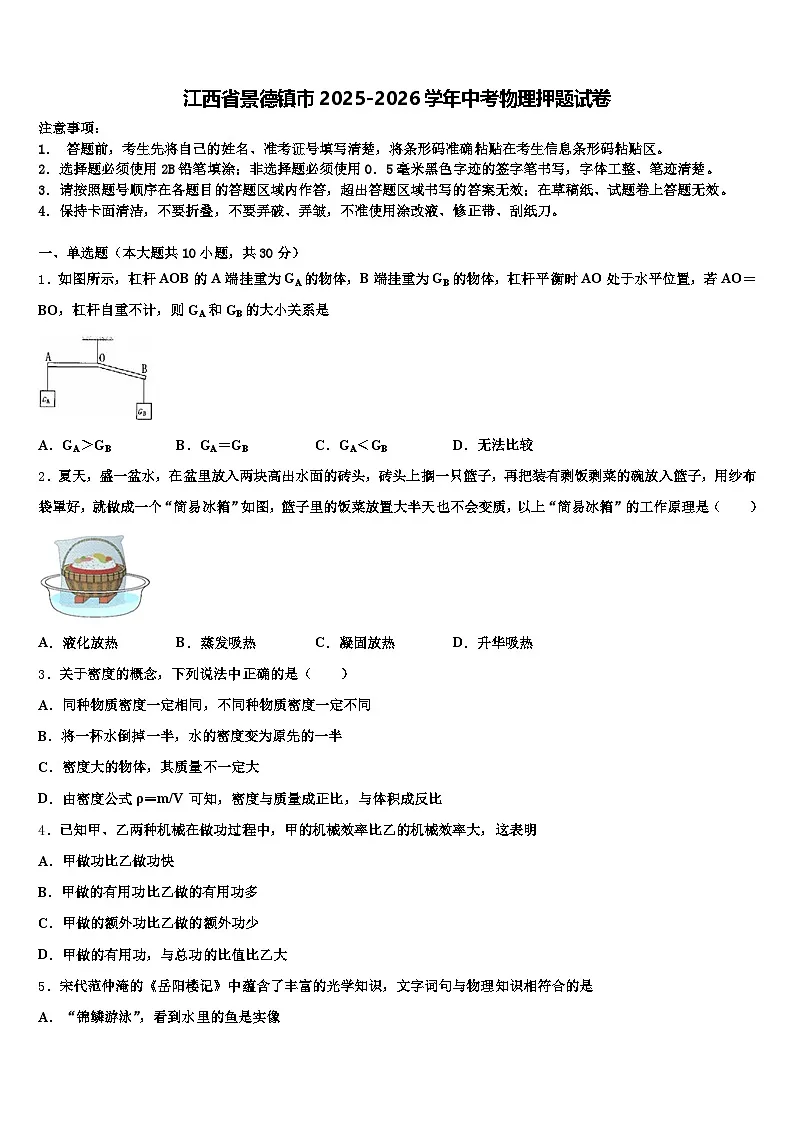

江西省景德镇市2025-2026学年中考物理押题试卷（含答案解析）

这是一份江西省景德镇市2025-2026学年中考物理押题试卷（含答案解析），共16页。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单选题（本大题共10小题，共30分）
1．如图所示，杠杆AOB的A端挂重为GA的物体，B端挂重为GB的物体，杠杆平衡时AO处于水平位置，若AO＝BO，杠杆自重不计，则GA和GB的大小关系是
A．GA＞GBB．GA＝GBC．GA＜GBD．无法比较
2．夏天，盛一盆水，在盆里放入两块高出水面的砖头，砖头上搁一只篮子，再把装有剩饭剩菜的碗放入篮子，用纱布袋罩好，就做成一个“简易冰箱”如图，篮子里的饭菜放置大半天也不会变质，以上“简易冰箱”的工作原理是（ ）
A．液化放热B．蒸发吸热C．凝固放热D．升华吸热
3．关于密度的概念，下列说法中正确的是（ ）
A．同种物质密度一定相同，不同种物质密度一定不同
B．将一杯水倒掉一半，水的密度变为原先的一半
C．密度大的物体，其质量不一定大
D．由密度公式ρ＝m/V 可知，密度与质量成正比，与体积成反比
4．已知甲、乙两种机械在做功过程中，甲的机械效率比乙的机械效率大，这表明
A．甲做功比乙做功快
B．甲做的有用功比乙做的有用功多
C．甲做的额外功比乙做的额外功少
D．甲做的有用功，与总功的比值比乙大

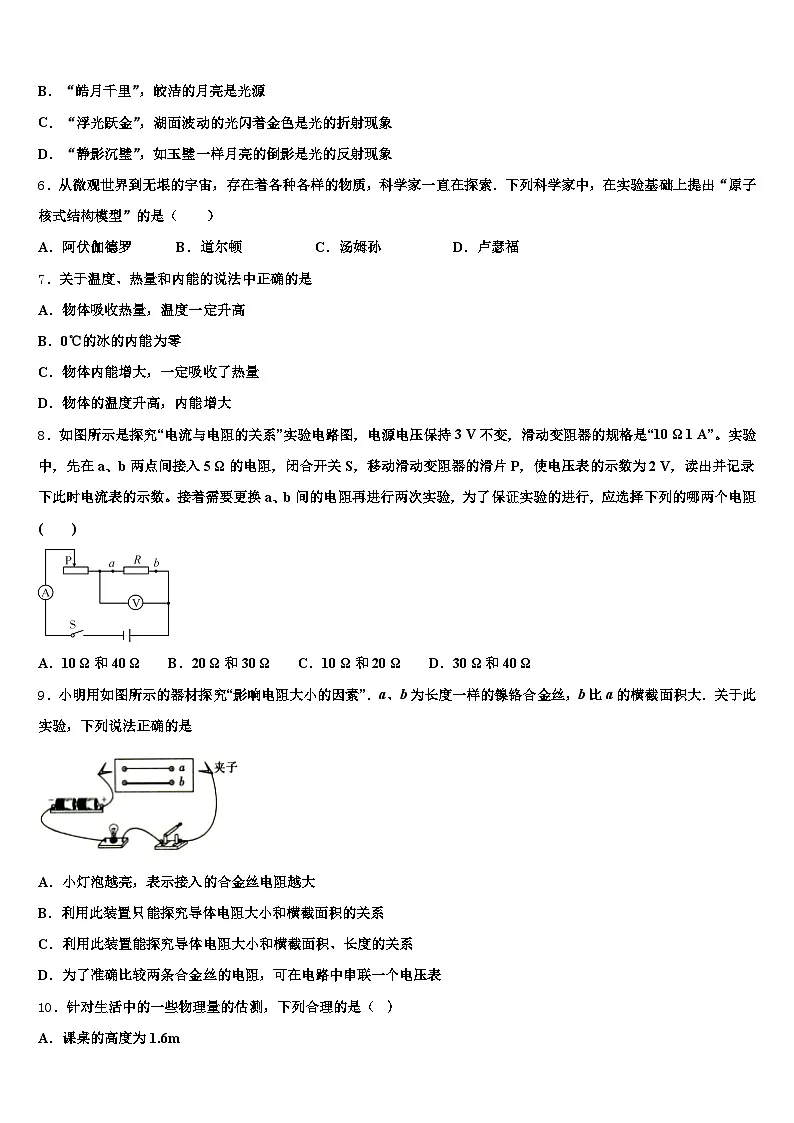

5．宋代范仲淹的《岳阳楼记》中蕴含了丰富的光学知识，文字词句与物理知识相符合的是
A．“锦鳞游泳”，看到水里的鱼是实像
B．“皓月千里”，皎洁的月亮是光源
C．“浮光跃金”，湖面波动的光闪着金色是光的折射现象
D．“静影沉璧”，如玉璧一样月亮的倒影是光的反射现象
6．从微观世界到无垠的宇宙，存在着各种各样的物质，科学家一直在探索．下列科学家中，在实验基础上提出“原子核式结构模型”的是（ ）
A．阿伏伽德罗B．道尔顿C．汤姆孙D．卢瑟福
7．关于温度、热量和内能的说法中正确的是
A．物体吸收热量，温度一定升高
B．0℃的冰的内能为零
C．物体内能增大，一定吸收了热量
D．物体的温度升高，内能增大
8．如图所示是探究“电流与电阻的关系”实验电路图，电源电压保持3 V不变，滑动变阻器的规格是“10 Ω 1 A”。实验中，先在a、b两点间接入5 Ω的电阻，闭合开关S，移动滑动变阻器的滑片P，使电压表的示数为2 V，读出并记录下此时电流表的示数。接着需要更换a、b间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个电阻( )
A．10 Ω和40 Ω B．20 Ω和30 Ω C．10 Ω和20 Ω D．30 Ω和40 Ω
9．小明用如图所示的器材探究“影响电阻大小的因素”．a、b为长度一样的镍铬合金丝，b比a的横截面积大．关于此实验，下列说法正确的是
A．小灯泡越亮，表示接入的合金丝电阻越大
B．利用此装置只能探究导体电阻大小和横截面积的关系
C．利用此装置能探究导体电阻大小和横截面积、长度的关系
D．为了准确比较两条合金丝的电阻，可在电路中串联一个电压表
10．针对生活中的一些物理量的估测，下列合理的是（ ）
A．课桌的高度为1.6m
B．中学生百米跑平均速度为7.1m/s
C．人体的体积为0.5m3
D．温暖舒适的气温为37℃
二、多选题（本大题共3小题，共12分）

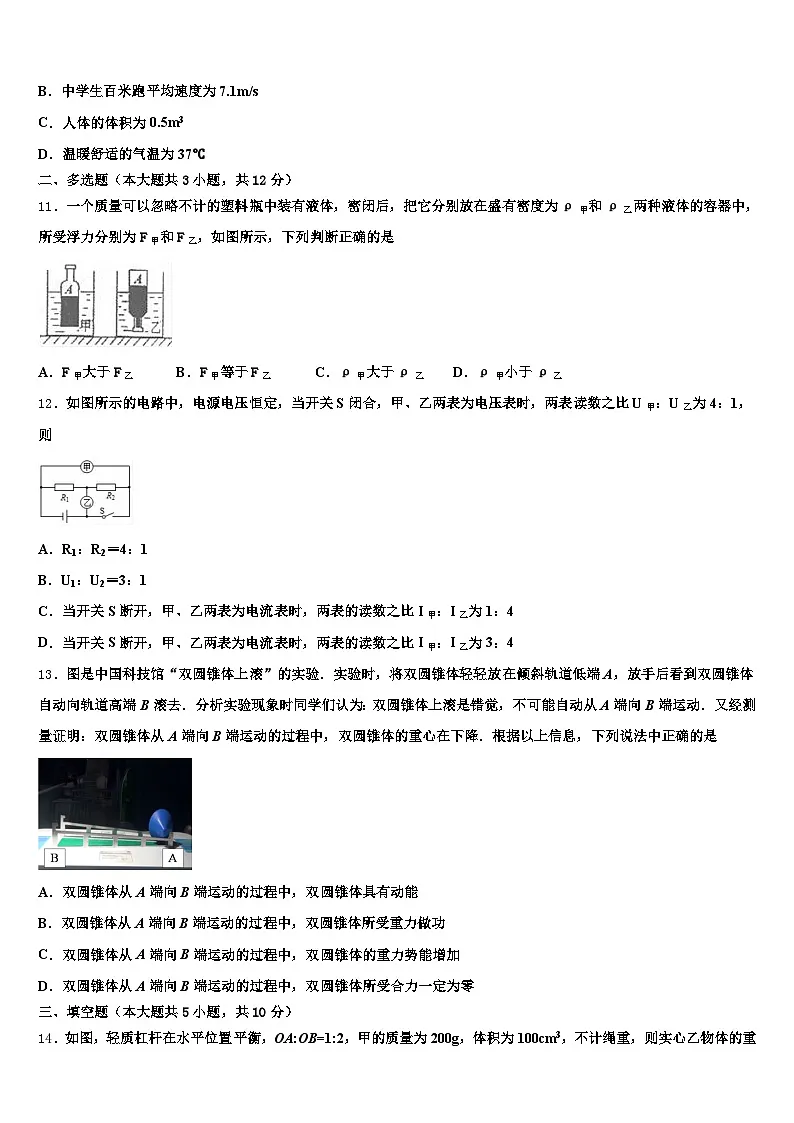

11．一个质量可以忽略不计的塑料瓶中装有液体，密闭后，把它分别放在盛有密度为ρ甲和ρ乙两种液体的容器中，所受浮力分别为F甲和F乙，如图所示，下列判断正确的是
A．F甲大于F乙B．F甲等于F乙C．ρ甲大于ρ乙D．ρ甲小于ρ乙
12．如图所示的电路中，电源电压恒定，当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲：U乙为4：1，则
A．R1：R2＝4：1
B．U1：U2＝3：1
C．当开关S断开，甲、乙两表为电流表时，两表的读数之比I甲：I乙为1：4
D．当开关S断开，甲、乙两表为电流表时，两表的读数之比I甲：I乙为3：4
13．图是中国科技馆“双圆锥体上滚”的实验．实验时，将双圆锥体轻轻放在倾斜轨道低端A，放手后看到双圆锥体自动向轨道高端B滚去．分析实验现象时同学们认为：双圆锥体上滚是错觉，不可能自动从A端向B端运动．又经测量证明：双圆锥体从A端向B端运动的过程中，双圆锥体的重心在下降．根据以上信息，下列说法中正确的是
A．双圆锥体从A端向B端运动的过程中，双圆锥体具有动能
B．双圆锥体从A端向B端运动的过程中，双圆锥体所受重力做功
C．双圆锥体从A端向B端运动的过程中，双圆锥体的重力势能增加
D．双圆锥体从A端向B端运动的过程中，双圆锥体所受合力一定为零
三、填空题（本大题共5小题，共10分）
14．如图，轻质杠杆在水平位置平衡，OA:OB=1:2，甲的质量为200g，体积为100cm3，不计绳重，则实心乙物体的重力G乙=_____；若把甲浸没于水中，移动乙的位置使杠杆重新平衡，则左右新的力臂之比为_____．
15．青藏铁路是世界海拔最高的高原铁路，其路基两傍树立着一根根热棒（如图所示），热棒的一端插入地下的冻土层，热棒里密封有特殊的液体。当冻土层温度升高时，这种液体就会______（填物态变化的名称）成气体______（“吸收”“放出”）热量，对冻土进行降温，保证路基的安全。
16．如图是金山热电装配车间一台起重机上的滑轮组．用该滑轮组在20s内将质量为720kg的零件提升2m时，作用在绳子自由端的拉力F为3000N，则起重机拉力做功的功率是________W，此滑轮组的机械效率是______
17．小明用图所示的杠杆在B处提升重物，O为支点，将重20N物体提升0.5m，此杠杆属于_______（省力/费力）杠杆，小明对杠杆做的有用功为______J，若将拉力位置移到C处，仍将该物体提升0.5m，与原来相比机械效率_____（变小/不变/变大）。
18．某同学连接的电路如图所示，电源是四节新干电池串联组成的电池组．L1L2均为“4V 4W”的小灯泡（电阻不变），当他将开关闭合后，电压表的示数为2V，则L1两端的电压为________V，L2两端的实际功率为________W．
四、计算题（本大题共3小题，共29分）
19．有两只灯泡，A灯“6V 6W”，B灯“6V 3W”．A和B中电流随两端电压变化关系的图象如图甲所示．
将A、B并联接在6V电源两端，求干路上的电流；将A、B串联接在某电源两端，使B灯恰好正常发光，求此时A灯电阻；将A与一个滑动变阻器（20Ω 2A）串联接在6V电源两端，如图乙所示．调节滑动变阻器，当滑动变阻器的功率为A灯功率的两倍时，求滑动变阻器的功率．
20．工人师用如图所示的滑轮组提升重物，在10s内用100N的拉力将250N的物体匀速提升2m（不计绳重与摩擦阻力），求：
工人师傅做功的功率；滑轮组的机械效率；为了改变施力的方向，工人师傅在不添加任何器材的情况下，采用了该滑轮组的另一种绕法，仍将250N的物体匀速提升2m，工人至少需要做多少总功．
21．如图所示的电路中，灯泡L上标有“8V 1W”字样，R2的阻值为8Ω．电流表的量程为0~0.8A，电压表的量程为0~3V．当开关S1、S2、S3都闭合时，灯泡L正常发光；当开关闭合S3，断开S1、S2时，移动滑片，当滑片移到中点和移到左端时，小灯泡消耗的功率之比为9:1．求：
（1）灯泡L的电阻
（2）滑动变阻器的最大阻值R1
（3）当开关闭合S2，断开S1、S3时，试求出在不超过电流表和电压表量程的情况下，电阻R2消耗功率的变化范围．
五、作图题（本大题共2小题，共4分）
22．如图，一个质地均匀的正方体物体浸没在水中静止，请在图中画出物体所受力的示意图．
23．如图所示，已知F为凸透镜的焦点，试画出与已知光线对应的入射或折射光线。
（____）
六、实验探究题（本大题共3小题，共15分）
24．陈明同学设计如图所示的装置，研究水的汽化和液化现象。酒精灯通过石棉网对烧瓶里的水加热，产生的水蒸气通过玻璃管通入烧杯中(烧杯中盛有15 ℃的冷水)，温度计甲用于测量沸水的温度，温度计乙用于测量烧杯里水的温度。
如图 如图烧瓶内的水沸腾后，陈明观察到甲温度计的示数如图所示，说明水的沸点为_______℃，此时烧瓶内液面的气压比一个标准大气压______；整个加热过程中，甲温度计的示数变化规律是_________；一段时间后乙温度计的示数如图所示，说明烧杯中水的温度________了，这是因为______________；随着实验的进行，右侧烧杯内水的质量将________(选填“变大”“变小”或“不变”)。
25．某实验小组的同学用图甲所示器材测小灯泡电功率,待测小灯泡L的额定电压为3.8V额定功率小于1W,电源电压恒为6V，滑动变阻器R的规格为20Ώ 1A”,图甲所示是该实验小组没有连接完整的电路。
(1)请你用画笔代替导线,在图甲中把电路连接完整。
（__________）
(2)正确连接完电路,闭合开关后,发现无论怎么移动滑片,小灯泡不亮,电流表无示数,电压表示数明显,仔细检查,连续无误,那么出现该状况的原因应该是（______）
A．电流表内部断路了 B,灯泡的灯丝断了
C．灯座内部出现了短路 D．滑动变阻器的电阻线断了
(3)排出故障后,通过正确操作,当灯泡正常发光时,电流表示数如图乙所示,其值为____A，
小灯泡的额定功率为_____W。
(4)测出小灯泡的额定功率后,再测大于小灯额定电压下的实际功率,应将滑动变阻器的滑片向____(选填C"或"D”）端动。
(5)测量小灯泡的电功率不需要多次测量求平均值,原因是_____________
(6)图丙是该实验小组的同学测量小灯电功率的电路图,测量后他们对测量结果进行了误差分析,考虑电表本身对电路的影响。该电路主要是由于所测____________(选“电压”或“电流”)值偏大引起小灯跑电功率偏大的。
26．某物理实验小组在探究“影响重力势能大小的因素”时，提出了如下猜想：
猜想一：重力势能的大小可能与物体的质量有关；
猜想二：重力势能的大小可能与物体所在的高度有关；
猜想三：重力势能的大小可能与物体的运动路径有关。
为了验证猜想，他们准备了如下实验器材：花泥（易产生塑性形变）若干块，刻度尺一把体积相同、质量为m的小球3个和质量为2m的小球一个。所用实验装置如图1、所示（图2）中，小球在光滑管道中运动的能量损失不计）。实验中均让小球从图中高度自由下落，待小球静止后，分别用刻度尺测出小球陷入花泥的深度。请你根据图中实验情景完成下列内容：
（1）本实验是通过观察_____来判断重力势能大小的；
（2）比较A、B两球，由此可得出结论：_____；
（3）比较_____两球，可得出结论：当物体_____相同时，高度越高，物体具有的重力势能越大；
（4）比较C、D两球，可得出：物体的重力势能与物体运动的路径_____（选填“有关”或“无关”）；
（5）小球下落陷入花泥前，将重力势能转化为_____能，陷入花泥后到小球静止过程中，将机械能转化为_____能，能量在转化过程中是_____的（选填“守恒”或“不守恒”）
参考答案
一、单选题（本大题共10小题，共30分）
1、C
【解析】
根据题意，杠杆平衡时AO处于水平位置，如图所示，得GA×L1=GB×L2；由于OA=OB，所以L1＞L2；所以GA＜GB，故选C.
解决本题的关键是会根据杠杆的平衡条件进行判定
2、B
【解析】
试题分析：把一个纱布袋罩在篮子上，并使口袋边缘浸入水里，这样增大了液体的表面积，加快水的蒸发，使食物温度降低，防止变质，故应选B．
3、C
【解析】
A、同种物质密度在温度变化时，由于热胀冷缩也会变化，且不同物质的密度一般不同，但也有特殊情况，例如：酒精和煤油的密度相同，故A错误；
BD、密度是物质本身的一种特性，与物体的质量和体积无关，故一杯水倒掉一半，水的密度不变，故BD错误；
C、根据密度变形公式可知，在体积不确定的情况下，密度大的物体质量不一定大．故C正确．
故选C．
理解密度是物质本身的一种特性，密度大小跟物质种类和状态有关，跟体积大小，质量大小都没有关系．
4、D
【解析】
A．在物理学中，我们用功率表示物体做功的快慢，功率大的机械做功快．而机械效率大的功率不一定大，它们之间没有必然的关系，所以选项A不正确；
B．如果甲、乙两种机械做的总功相同，则甲的机械效率高，甲做的有用功就比乙做的有用功多．如果不指明甲、乙两种机械做的总功多少情况下，只凭机械效率高低无法判断谁做的有用功多（做功多少主要看力和距离），所以选项B不正确；
C．如果甲、乙两种机械做的总功相同，则甲的机械效率高，甲做的额外功就比乙做的额外功少．如果不指明甲、乙两种机械做的总功多少情况下，只凭机械效率高低无法判断谁做的额外功少（做功多少主要看力和距离），所以选项C不正确；
D．机械效率是有用功与总功的比值．甲的机械效率比乙大，表明甲做的有用功与总功的比值比乙大，所以选项D是正确的．
故选 D．
5、D
【解析】
A、看到水中的鱼是光的折射现象形成的鱼的虚像，由于光从水中射向空气时折射角大于入射角，折射光线的反向延长线相交形成虚像，故A错误；
B、本身发光的物体才是光源，月亮本身不能发光，不是光源，故B错误；
C、“浮光跃金”，金色是光在水面发生反射形成的现象，故C错误；
D、月亮的倒影属于平面镜成像，是由光的反射形成的，故D正确．
故选D．
6、D
【解析】
A．1811年，意大利物理学家阿伏加德罗将组成物质的仍能保持其化学性质不变的最小微粒命名为分子；故A错误；
B．1808年，道尔顿继承古希腊朴素原子论和牛顿微粒说，提出原子学说；故B错误
C．英国物理学家汤姆孙发现了电子；故C错误；
D．1909年，著名科学家卢瑟福在进行了α粒子散射实验后，提出了“原子核式结构模型”；故D正确．
7、D
【解析】
A、若吸收热量的物体正好是处于熔化状态的晶体或正在沸腾的液体,则其吸收了热量,温度就不变;其他情况下物体吸收热量温度升高。因此不能确定物体吸收热量温度是否一定升高。故A错误。
B、因为一切物体的分子都在不停的做无规则运动,所以一切物体都具有内能,0℃的冰的内能不为零,故B错误。
C、物体内能增大，可能是吸收了热量，也可能是对他做了功。故C错误。
D、同一物体分子个数是一定的,当温度升高时,分子的热运动越剧烈,则分子的动能就越大,从而物体的内能增加。故D正确。
8、C
【解析】探究“电流与电阻的关系”实验中应控制电阻两端的电压即电压表的示数不变，因为串联电路中总电压等于各分电压之和，所以滑动变阻器两端的电压：U滑 =U-UR =3V-2V=1V，因为串联电路中各处的电流相等，所以根据欧姆定律可得：R滑/R=U滑/I/UR/I=U滑/UR=1V/2V=1/2，当滑动变阻器接入电路中的电阻为10Ω时，定值电阻的最大阻值：Rmax =2R滑max =2×10Ω=20Ω，即定值电阻的最大阻值不能超过20Ω，则a，b间换接的电阻阻值应为10Ω、20Ω，故选C。
考点：欧姆定律的应用
视频
9、C
【解析】
A．小灯泡越亮，电路中的电流越大，表示接入的合金丝电阻越小，故A错误；
B．利用此装置中的一根电阻丝，用夹子改变电阻丝的长度，也可以探究导体电阻大小和长度的关系，故B错误；
C．利用此装置能探究导体电阻大小和横截面积、长度的关系，正确；
D．为了准确比较两条合金丝的电阻，可在电路中串联一个电流表，根据电流的大小来判断电阻的大小．故D错误．
10、B
【解析】
试题分析：学校课桌的高度为80cm，故A不符合实际情况；中学生百米跑的速度约为7m/s，故B符合实际情况；中学生的质量为50kg，人体的密度和水的密度差不多，人的体积为V===0.05m3，故C不符合实际情况；人的正常体温为37℃，温暖舒适的气温为25℃，故D不符合实际；故应选B．
【考点定位】长度的估测；温度；速度与物体运动
二、多选题（本大题共3小题，共12分）
11、BD
【解析】
（1）甲、乙图中，同一物体都漂浮，有漂浮条件可知物体所受浮力F甲、F乙的关系；
（2）在甲图中，液体A装入塑料瓶内放入甲液体中，下沉一些，可知甲液体的密度比A的密度小；
（3）在乙图中，液体A装入塑料瓶内放入乙液体中，上浮一些，可知乙液体的密度比A的密度大．然后可知二者的密度关系．
【详解】
AB、因为塑料瓶漂浮，所以F甲＝F乙＝G；故A错误，B正确；
CD、甲图：F浮＝ρ甲V排g＝ρAVg，因为V排＞V，所以ρ甲＜ρA；乙图：F浮＝ρ乙V排g＝ρAVg，因为V排＜V，所以ρ乙＞ρA；由上分析可知ρ乙＞ρ甲，故C错误，D正确．
故选BD．
12、BD
【解析】
（1）若甲、乙均为电压表时，闭合开关S，R1和R2串联，
电压表甲测电源电压，则：U甲=U，电压表乙测R2的电压，则：U乙=U2，
由题知，U甲：U乙=4：1，根据串联电路的电压规律，R1、R2的电压之和等于电源电压U，
则有：，
解得：，故选项B正确；
由串联分压原理可得：R1：R2=U1：U2=3：1；故选项A错误；
（2）若甲、乙均为电流表时，断开开关S，R1和R2并联，电流表乙测总电流，电流表甲测R2的电流，
因并联电路各支路两端电压都相等，
所以由可知，通过R1和R2的电流之比等于电阻的反比，
则I1：I2=R2：R1=1：3﹣﹣﹣﹣﹣①，
根据并联电路电流的规律，结合①式可得乙电流表示数为：
，
故当开关S断开，甲、乙两表为电流表时，两表的读数之比：
．
故C错误，D正确．
故选BD．
13、AB
【解析】
A．双圆锥体是运动的，所以双圆锥体具有动能，故A正确；
B．双圆锥体从A端向B端运动，B端比A端高，所以双圆锥体所受重力做功，故B正确；
C．双圆锥体从A端向B端运动的过程中，重心越来越低，双圆锥体的质量没变，所以双圆锥体的重力势能增加，故C错误；
D．双圆锥体从A端向B端运动的过程中，没有说明它的运动状态如何，所以双圆锥体所受合力不一定为零，故D错误．
三、填空题（本大题共5小题，共10分）
14、1N 1：1
【解析】
甲的重力：G甲=mg=0.2kg×10N/kg=2N；由杠杆的平衡条件可得G甲×OA=G乙×OB，则乙物体的重力：G乙==1N；
若把甲浸没于水中，甲排开水的体积等于它的体积，甲受到的浮力F浮=ρ水gV排=1×103kg/m3×10N/kg×100×10-6m3=1N，A端受到的拉力FA=G甲-F浮=2N-1N=1N，使杠杆重新平衡，由杠杆的平衡条件可得FA×OA=G乙×l，．
15、汽化 吸收
【解析】
根据题意知道，热棒的一端插入地下的冻土层，冻土层温度升高时，热棒里特殊的液体，由液态变为气态，即发生汽化现象，而汽化过程吸热。
+
16、900 80％
【解析】
由图像可知，绳子股数n=3，绳子自由端移动的距离，拉力做功为 ，功率，滑轮组的机械效率为 。
17、费力 10 不变
【解析】
由图可知，O为支点，此时的动力臂为OB，阻力臂为OA，OB的长度小于OA的长度，故此杠杆属于费力杠杆；小明对杠杆做的有用功为W有＝Gh＝20N×0.5m＝10J；
若将拉力位置移到C处，仍将该物体提升0.5m，则有用功不变；由于杠杆的重力和提升高度均不变，则克服杠杆重力所做的额外功不变，故总功也不变，机械效率不变。
点睛：根据动力臂和阻力臂的大小分析杠杆的性质；根据W＝Gh求出有用功；杠杆的机械效率与力的作用点无关．
18、4V 1W
【解析】
串联电路中总电压等于各分电压之和，且一节干电池1.5V，所以，四节新干电池组成的电池组，电源电压为U=4×1.5V=6V；由电路图可知，两灯泡串联，电压表测L2两端的电压,即U2=2V；所以L1两端的电压：U1=U−U2=6V−2V=4V，由P=得，灯泡L2的电阻：===4Ω，则此时L2的实际功率：P2实===1W
四、计算题（本大题共3小题，共29分）
19、（1）1.5A（2）4Ω（3）2W
【解析】
（1）将A、B并联接在6V电源两端时，两灯泡两端的电压相等，根据图象读出通过两灯泡的电流，根据并联电路的电流特点求出干路电流；（2）将A、B串联接在某电源两端，使B灯恰好正常发光，根据图象读出通过B灯的电流即为电路中的电流，再根据图象读出A灯两端的电压，根据欧姆定律求出此时A灯电阻；（3）将A与一个滑动变阻器串联接在6V电源两端时，通过它们的电流相等，根据P=UI可知R与A灯的电阻关系，根据串联电路的电压特点表示出电源的电压即可求出A灯和滑动变阻器两端的电压，根据图象读出电路中的电流，利用P=UI求出滑动变阻器的功率．
【详解】
(1)将A. B并联接在6V电源两端，因并联电路中各支路两端的电压相等，所以，两灯泡两端的电压均为6V，由图甲可知,通过两灯泡的电流分别为=1.0A,=0.5A，因并联电路中干路电流等于各支路电流之和，所以，干路上的电流：I=+=1.0A+0.5A=1.5A；
(2)将A. B串联接在某电源两端，因串联电路中各处的电流相等，且使B灯恰好正常发光，所以,由图象可知,电路中的电流I′==0.5A，此时A灯泡两端的电压=2V，由I=可得，此时A灯电阻：===4Ω；
(3)将A与一个滑动变阻器串联接在6V电源两端时，因串联电路中各处的电流相等，且滑动变阻器的功率为A灯功率的两倍，所以,由P=UI可知,=2，因串联电路中总电压等于各分电压之和，所以，电源的电压：U=+==6V，解得：=2V,==4V，由图象可知，此时电路中的电流I=0.5A，则滑动变阻器的功率：=I=4V×0.5A=2W.
20、（1）60m （2）83.3% （3）600J
【解析】
(1)由图知，此滑轮组由3段绳子承担物重，所以s=3h=3×2m=6m
工人做的功为：W总=Fs=100N×6m=600J
工人做功的功率为：
(2)滑轮组的机械效率为：；
(3)为了改变施力方向，该工人师傅要将绳的一端挂在上面的滑轮上，此时绳子的股数为2，虽然连接方式改变，但在不计绳重和摩擦的前提下，额外功较之前的连接方式不变，同样将250N的物体匀速提升2m的情况下，工人至少需要做的总功依然为600J．
21、（1）16Ω；（2）32Ω；（3）3.125W---5.12W
【解析】
当开关S1、S2、S3都闭合时，此时灯泡L与R2并联，灯泡L正常发光，故电源电压为灯泡额定电压8V；
（1）根据P=UI=得灯泡L的电阻：RL===16Ω；
（2）当闭合开关S3，断开S1、S2时，R1与L串联，由P=I2R可得，滑片移至中点和移至最左端时，小灯泡消耗的功率之比：===9：1，解得：=3：2，因电压一定时，电流与电阻成反比，所以，==3：2，解得R1=2RL=2×16Ω=32Ω；
（3）由题知，电源电压为8V，当闭合开关S2，断开S1、S3时，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流，当滑动变阻器接入电路中的电阻为零时，电路中的电流：I===1A>0.8A，则电路中的最大电流I大=0.8A，电阻R2消耗的最大电功率：P2大=I2大R2=(0.8A)2×8Ω=5.12W；电压表的量程为0~3V，当变阻器两端电压为3V时，电路中电流最小，此时R2两端电压为8V-3V=5V，此时R2消耗的功率最小：P2小===3.125W．
五、作图题（本大题共2小题，共4分）
22、略
【解析】
解答：物体受竖直向下的重力、竖直向上的浮力和拉力作用，如图所示：
．
点睛：物体处于静止状态，受拉力、浮力、重力，三个力平衡，根据平衡条件及力的示意图的要求画出力．
23、
【解析】
由图可知，折射光线平行与主光轴，则入射光线过焦点；过光心的光线经凸透镜折射后传播方向不改变，如图所示：
六、实验探究题（本大题共3小题，共15分）
24、102 高 先上升后不变 升高 水蒸气液化放热 变大
【解析】
（1）读数可知温度为102，此温度高于100，说明瓶内气压高于外界气压；根据水的沸点可知温度计示数先升高后不变。（2）烧杯中水温为15，而目前温度计乙示数为40，说明水温升高了，结合理论可知原因是水蒸气通过玻璃管液化放热。
(3)水蒸气通过玻璃管液化而进入玻璃杯，所以杯内水的质量变大。
25、 B 0.2 0.76 右 灯在不同电压下的功率不同 电流
【解析】
（1）待测小灯泡L的额定电压为3.8V，故电压表选用大量程与灯并联，额定功率小于1W，根据，灯的额定电流小于：，故电流表选用小量程与灯串联，变阻器按一上一下接入电路中，如下所示：
（2）A．若电流表内部断路了，整个电路断路，两表都没有示数；不符合题意；
B．若灯泡的灯丝断了，灯不发光，电流表没有示数，电压表串联在电路中测电源电压，电压表有示数，符合题意；
C．若灯座内部出现了短路，电压表没有示数，电路为通路，电流表有示数，不符合题意；
D．若滑动变阻器的电阻线断了，整个电路断路，两表都没有示数；不符合题意；
（3）排出故障后，通过正确操作，当灯泡正常发光时，电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，其值为0.2A，小灯泡的额定功率为：；
（4）灯在额定电压下的功率为额定功率，当灯的电压大于额定电压时，灯的实际功率大于额定功率，测出小灯泡的额定功率后，再测大于小灯泡额定功率的实际功率，应增大灯的电压，减小变阻器的电压，故将滑动变阻器的滑片向右端滑动；
（5）测量小灯泡的电功率不需要多次测量求平均值，原因是：灯在不同电压下的功率不同；
（6）图丙中，电压表与灯并联，电压表测量灯的电压是准确的，根据并联电路电流的规律，电流表示数大于通过灯的实际电流，引起该实验所测小灯泡电功率偏大。
26、小球陷入花泥的深度 当下落高度一定时，物体的质量越大，重力势能越大 A、C 质量 无关 动 内 守恒
【解析】
（1）本实验中，小球的重力势能大小是通过小球陷入花泥的深度来反映的；
（2）比较A、B两球，下落高度和运动路径相同，B球质量大于A球质量，发现B球陷入花泥的深度更大，说明B球的重力势能较大，由此可得出结论：当下落高度一定时，物体的质量越大，重力势能越大；
（3）比较A、C两球，两球质量相同，下落路径也相同，C球的下落高度大于A球的下落高度，发现C球陷入花泥的深度更大，说明C球的重力势能较大，由此可得出结论：当物体的质量相同时，下落高度越高，物体的重力势能越大；
（4）比较C、D两球，两球的质量相同，下落高度也相同，两球的运动路径不同，但陷入花泥的深度相同，由此可得出结论：物体的重力势能与物体运动的路径无关。
（5）小球下落陷入花泥前，质量不变，高度减小，速度增大，所以将重力势能转化为动能；
陷入花泥后到小球静止过程中，小球与花泥摩擦，最终静止，将机械能转化为内能；能量在转化过程中是守恒的。
