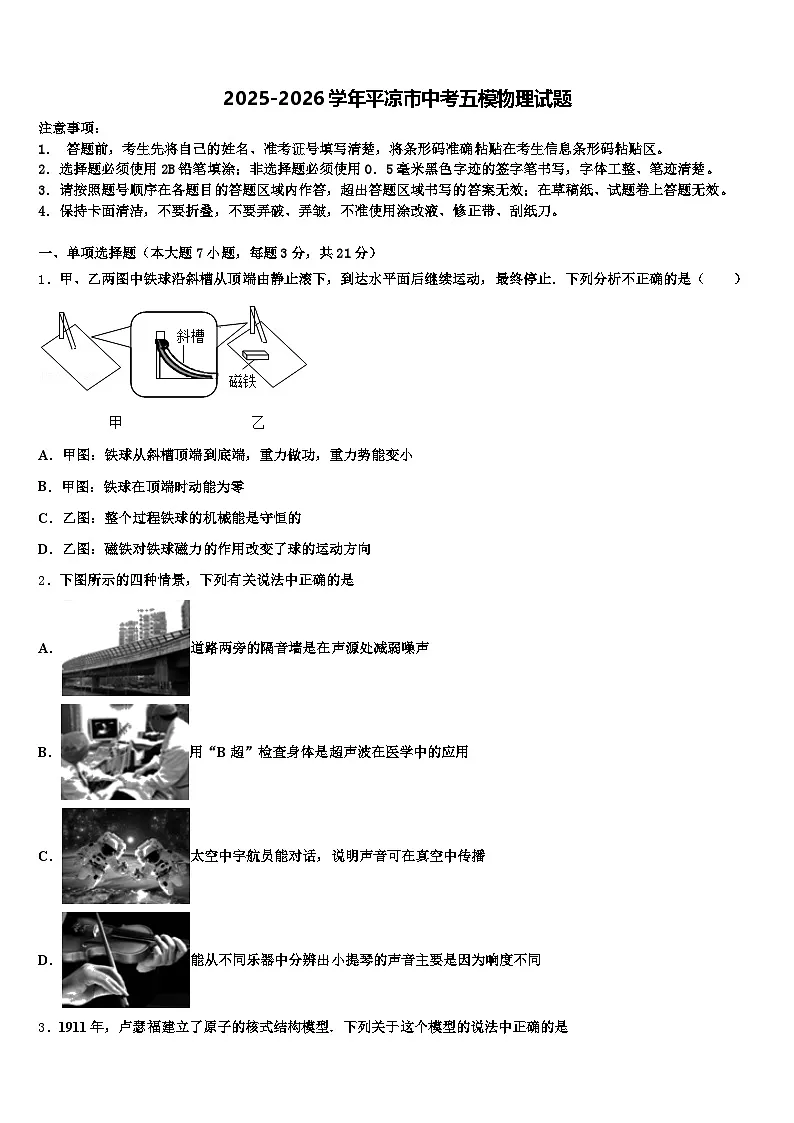

2025-2026学年平凉市中考五模物理试题（含答案解析）

这是一份2025-2026学年平凉市中考五模物理试题（含答案解析），共20页。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单项选择题（本大题7小题，每题3分，共21分）
1．甲、乙两图中铁球沿斜槽从顶端由静止滚下，到达水平面后继续运动，最终停止．下列分析不正确的是（ ）
A．甲图：铁球从斜槽顶端到底端，重力做功，重力势能变小
B．甲图：铁球在顶端时动能为零
C．乙图：整个过程铁球的机械能是守恒的
D．乙图：磁铁对铁球磁力的作用改变了球的运动方向
2．下图所示的四种情景，下列有关说法中正确的是
A．道路两旁的隔音墙是在声源处减弱噪声
B．用“B超”检查身体是超声波在医学中的应用
C．太空中宇航员能对话，说明声音可在真空中传播
D．能从不同乐器中分辨出小提琴的声音主要是因为响度不同

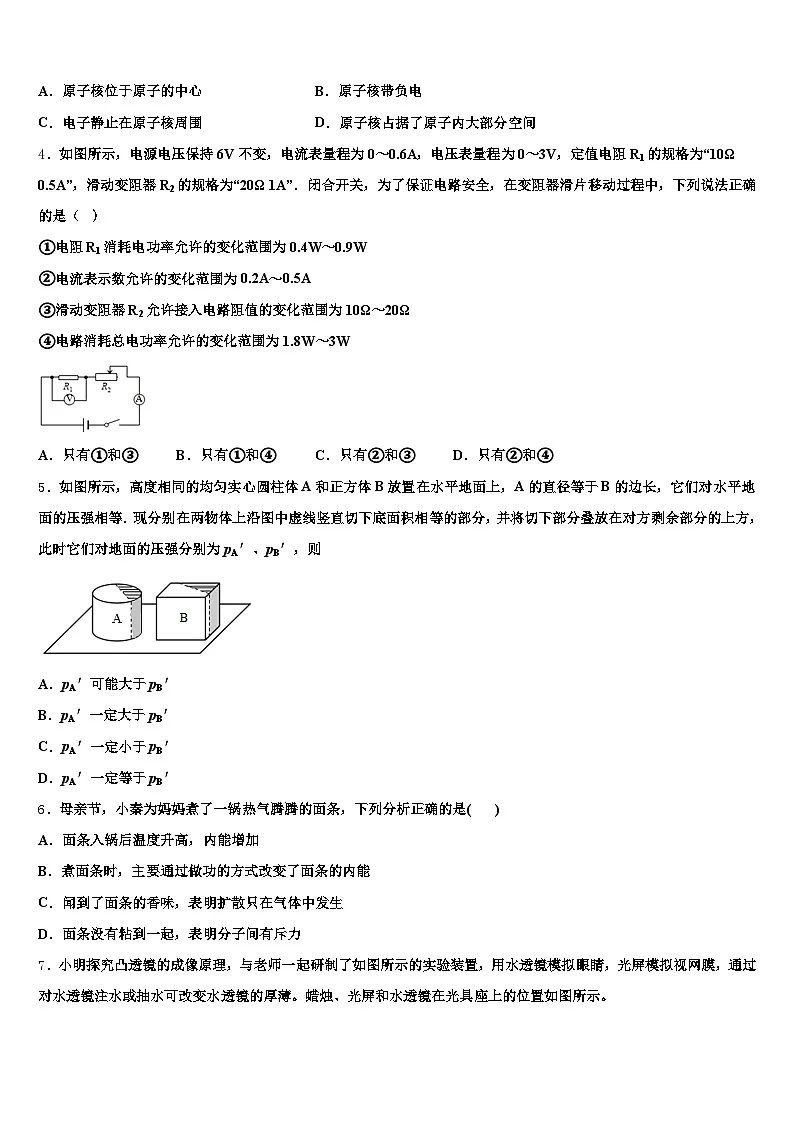

3．1911年，卢瑟福建立了原子的核式结构模型．下列关于这个模型的说法中正确的是
A．原子核位于原子的中心B．原子核带负电
C．电子静止在原子核周围D．原子核占据了原子内大部分空间
4．如图所示，电源电压保持6V不变，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R1的规格为“10Ω 0.5A”，滑动变阻器R2的规格为“20Ω 1A”．闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是（ ）
①电阻R1消耗电功率允许的变化范围为0.4W～0.9W
②电流表示数允许的变化范围为0.2A～0.5A
③滑动变阻器R2允许接入电路阻值的变化范围为10Ω～20Ω
④电路消耗总电功率允许的变化范围为1.8W～3W
A．只有①和③B．只有①和④C．只有②和③D．只有②和④
5．如图所示，高度相同的均匀实心圆柱体A和正方体B放置在水平地面上，A的直径等于B的边长，它们对水平地面的压强相等．现分别在两物体上沿图中虚线竖直切下底面积相等的部分，并将切下部分叠放在对方剩余部分的上方，此时它们对地面的压强分别为pA′、pB′，则
A．pA′可能大于pB′
B．pA′一定大于pB′
C．pA′一定小于pB′
D．pA′一定等于pB′
6．母亲节，小秦为妈妈煮了一锅热气腾腾的面条，下列分析正确的是( )
A．面条入锅后温度升高，内能增加
B．煮面条时，主要通过做功的方式改变了面条的内能
C．闻到了面条的香味，表明扩散只在气体中发生
D．面条没有粘到一起，表明分子间有斥力

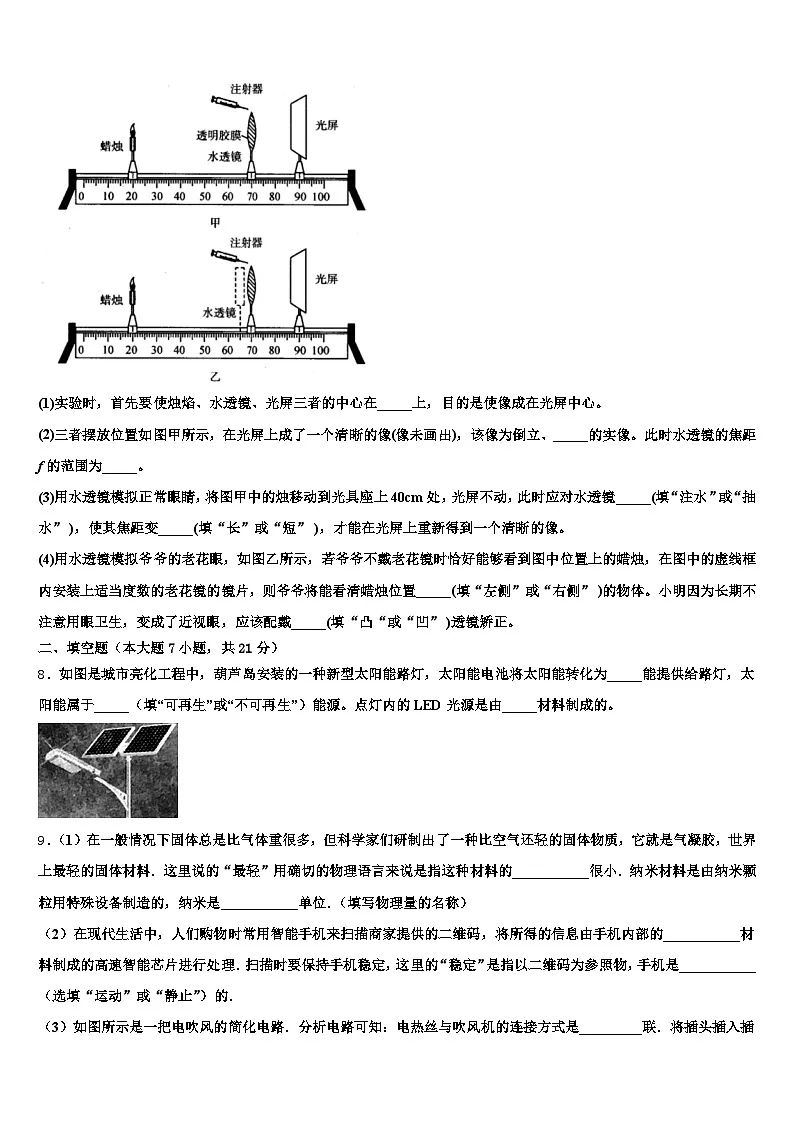

7．小明探究凸透镜的成像原理，与老师一起研制了如图所示的实验装置，用水透镜模拟眼睛，光屏模拟视网膜，通过对水透镜注水或抽水可改变水透镜的厚薄。蜡烛、光屏和水透镜在光具座上的位置如图所示。
(1)实验时，首先要使烛焰、水透镜、光屏三者的中心在_____上，目的是使像成在光屏中心。
(2)三者摆放位置如图甲所示，在光屏上成了一个清晰的像(像未画出)，该像为倒立、_____的实像。此时水透镜的焦距f的范围为_____。
(3)用水透镜模拟正常眼睛，将图甲中的烛移动到光具座上40cm处，光屏不动，此时应对水透镜_____(填“注水”或“抽水” )，使其焦距变_____(填“长”或“短” )，才能在光屏上重新得到一个清晰的像。
(4)用水透镜模拟爷爷的老花眼，如图乙所示，若爷爷不戴老花镜时恰好能够看到图中位置上的蜡烛，在图中的虚线框内安装上适当度数的老花镜的镜片，则爷爷将能看清蜡烛位置_____(填“左侧”或“右侧” )的物体。小明因为长期不注意用眼卫生，变成了近视眼，应该配戴_____(填“凸“或“凹” )透镜矫正。
二、填空题（本大题7小题，共21分）
8．如图是城市亮化工程中，葫芦岛安装的一种新型太阳能路灯，太阳能电池将太阳能转化为_____能提供给路灯，太阳能属于_____（填“可再生”或“不可再生”）能源。点灯内的LED光源是由_____材料制成的。
9．（1）在一般情况下固体总是比气体重很多，但科学家们研制出了一种比空气还轻的固体物质，它就是气凝胶，世界上最轻的固体材料．这里说的“最轻”用确切的物理语言来说是指这种材料的___________很小．纳米材料是由纳米颗粒用特殊设备制造的，纳米是___________单位．（填写物理量的名称）
（2）在现代生活中，人们购物时常用智能手机来扫描商家提供的二维码，将所得的信息由手机内部的___________材料制成的高速智能芯片进行处理．扫描时要保持手机稳定，这里的“稳定”是指以二维码为参照物，手机是___________（选填“运动”或“静止”）的．
（3）如图所示是一把电吹风的简化电路．分析电路可知：电热丝与吹风机的连接方式是_________联．将插头插入插座，若电吹风吹出的是冷风，则闭合的开关是_________．
10．为创建全国“环保节能模范城市”，新建的小区将普遍安装太阳能路灯．图1是某型号太阳能路灯，图2是它的结构示意图，图3是该太阳能路灯的技术参数．
太阳能路灯专用控制器实质上是一个由光、声音和时间控制的单刀多掷开关（如图1中的S）．晚上要让电灯发光，控制器将控制开关S与_____（选填“a”、“b”或“c”）触点接触．此高效节能灯1盏正常工作照明10h，消耗电能_____J．
11．小华去森林探险，看见阳光透过树叶的缝隙在地上留下圆形光斑，光斑的成像原理是____（填光学原理）．同时看见树林边溪水中的“蓝天白云”，这是____（填光学原理）在水中所成的虚像．小华想利用平面镜将太阳光束反射进一个水平山洞（如图所示），则他应将平面镜与水平地面成____夹角放置．
12．2019年1月3日，嫦娥四号成功在月球背面软着陆，月球车“玉兔二号”到达月面开始巡视探测．地球与嫦娥四号不能直接通信，而要借助先前发射的“鹊桥”号中继卫星进行中继通信，说明电磁波是沿____（选填“直线”或“曲线”）传播的；若嫦娥四号与地面进行单程通讯需要3s，则电磁波通过的路程约为____ km．（c=3×108m/s）
13．两物体放在水平桌面上，它们的质量之比为2：3，跟桌面的接触面积之比为3：2，则两物体对桌面的压力之比为_____，桌面受到的压强之比为_____．
14．某同学将两节新干电池接在如图所示的电路中，并用电压表测开关两端的电压．当开关断开时，电压表示数约为________V；当开关闭合时，电压表示数约为________V．
三、作图题（共7分）
15．如图所示，某同学用安培定则判断通电螺线管的磁极，请你在图中标出导线中的电流方向和螺线管的N、S极．
（_________）
16．如图所示，小聪通过一平面镜看到小猫要偷吃小鱼．图中画出了入射光线和反射光线，但未标出光的传播方向．请你在图中用箭头标出小聪看到小猫偷鱼吃时的光的传播方向，并根据光的反射规律画出平面镜．
17．如图所示，当开关闭合后，磁铁受到通电螺线管的斥力但保持静止.请在图中作出条形磁铁受到的摩擦力方向，并标出通电螺线管中电源的正极.
四、实验题（本大题共5小题，共20分）
18．以下是某实验小组进行的两组光学实验：
（1）图甲是“探究平面镜成像特点”的实验．
①实验中选取两只完全相同的蜡烛，是为了比较像和物的_____关系；
②蜡烛到玻璃板的距离为5cm时，像与物体的距离为_____cm；
③将蜡烛远离玻璃板，像的大小将_____（选填“变大”、“变小”或“不变”）．
（2）图乙、丙、丁是探究“凸透镜成像规律”的实验．①让一束平行光射向凸透镜，移动光屏，直到光屏上出现最小最亮的光斑，如图乙所示，把蜡烛放在距凸透镜15cm处，如图丙所示，在凸透镜的另一侧前后移动光屏，光屏上会得到一个倒立、_____的实像（选填“放大”、“缩小”或“等大”）；
②若烛焰在光屏上所成的像如图丁所示，为了使像能清晰地呈在光屏中央，应将凸透镜向_____（选填“上”或“下”）移动；
⑧若蜡烛远离透镜时，像的大小将_____（选填“变大”、“变小”或“不变”）
④如丙图所示，若将蜡烛与光屏对调，所成像与_____原理类似（选填“放大镜”、“照相机”或“投影仪”）．
19．小明利用两个灯泡，探究“影响电流做功多少的因素”。如图a所示。电源由四节干电池串联，每节电压恒为1.5V，灯L1额定电压为3.8V，灯L2额定电压为2.5V。
（1）请用笔画线代替导线，将图中的实物电路连接完整，使滑片在最右端时滑动变阻器连入电路的阻值最大。
（_____________）
（2）L1、L2两灯应选择电阻________（选填“相同”或“不同”）的白炽灯泡，连接电路后闭合开关，调节滑动变阻器，应比较两灯泡亮暗和__________。总结发现：两灯串联时，通过灯泡的电流相等，电压越高，相同时间内电流做功越____（选填“多”或“少”），灯泡就越亮。
（3）小明为测出L1灯的额定电功率，在原电路中串联一只电流表如图b，正确连接电路后闭合开关，读出甲表示数为2.8V，乙表示数为1.8V，电流表示数为0.14A，当滑片移动至阻值最小处时，甲表示数如图c所示为_______V，小明对电路进行改进，取走L2灯和乙表，正确连接电路后，发现还是无法测量L1灯的额定功率。小明思考后，在不增加电路元件的情况下又对实验进行改进，顺利完成了实验，他的做法是_________。
（4）小明改进实验，顺利完成了实验，并记录5组实验数据在下表中，同时还记录了小灯泡的亮度变化情况，请仔细分析实验数据和实验现象，回答下列问题
①小灯泡的亮度由________决定。
②对比不同电压下小灯泡的电阻值，你有什么发现？把你的发现写成一句具有概括性的结_______。
20．在“探究杠杆的平衡条件”的实验中：
调节杠杆平衡时，应该使它在__________位置平衡．根据图示杠杆所处的位置如图（甲），应将杠杆左端平衡螺母向__________旋一些（填“右”或“左”）．挂上钩码，正确调节使杠杆再次平衡．此时挂在杠杆上的钩码施加的动力、阻力方向恰好与杠杆______，挂钩码位置所对应的刻度值就等于_______．杠杆调节平衡后，小明在杠杆上A点处挂4个钩码，在B点处挂6个钩码,杠杆恰好在原位置平衡．于是小明便得出了杠杆的平衡条件为：F1l1=F2l2，他这样得出的结论不合理，原因是：__________．如乙图所示，用弹簧测力计在C处竖直向上拉时测力计的示数应为______N（每个钩码重0.5N），当弹簧测力计逐渐向右倾斜时，使杠杆仍然在原位置平衡，则弹簧测力计的示数将____（选填“变大”、“变小”或“不变”），其原因是________．
21．小明在研究物体的浮沉时，发现铁块放入水中下沉，塑料块浸没在水中后上浮，为进一步探究物体的浮沉条件，他找来了下列器材：弹簧测力计、一杯水、细线、铁块A、塑料块B和塑料块C（B与A体积相同，C与A质量相同）．
他按图甲和乙进行了实验，测出铁块受到的浮力大小为_____，并与重力比较，由此得出了物体下沉的条件．实验时，他无意中发现增大铁块浸没在水中的深度，某一时刻测力计的示数会突然变小，示数变小的原因是：_____．为探究物体上浮的条件，他选择了合适的塑料块，利用现有器材在题中（1）实验的基础上，增加一个实验步骤就完成了探究．
①选择的塑料块是_____（B/C）．
②增加的步骤：用弹簧测力计测出上面①中塑料块的重力G．
③当满足_____（用测得的物理量表示）条件时，物体上浮．
22．中考复习时，爱米做“探究水沸腾时温度变化的特点”的实验，实验装置如图甲所示：
乙
（1）请看图甲实验过程中水的温度是_____℃．
（2）实验中爱米发现：水在沸腾的过程中，_____（选填“吸收”或“放出”）热量，温度保持不变．
（3）实验完毕，爱米撤去酒精灯后发现水继续沸腾了一段时间，原因是_____．
（4）爱米想继续探究水和食用油的吸热能力是否存在差异．她的实验设想是：选取_____相同、初温相同的水和食用油，放在相同的烧杯里，用相同的热源加热相同的时间（水和食用油均未沸腾）如图乙，通过比较_____来判断水和食用油的吸热能力．
五、计算题（本大题共2小题，共13分）
23．2017年8月28日，中国最先进的科考船“向阳红01”号从背岛起航开始执行首次环球海洋综合科学考察。“向阳红01”号满载时吃水深度5.6m，排水4980t，船上载有CTD作业操控系统可探104m的深度，能够满足全球海洋环境和资源科学调查需要（海水的密度取为1.0×103kg/m3）。求：“向阳红01”号满载时受到的浮力是多少？满载时船底受到海水的压强是多少？“向阳红01”号科考船以18km/h的速度匀速直线航行5小时，若巡航时海水所受的阻力为1.0×106N，则这一过程中船的推进力所做的功为多少？
24．电动摩托车是利用电动机来驱动的一种环保型交通工具，采用独轮设计，车身小巧并具有自身平衡功能,可帮助通勤者应对拥堵的交通和避免昂贵的停车费.某款电动摩托车的整车质量为57kg，电动机的额定电压为60V，电动机的额定功率为300W，且行驶最大速度可达40km/h，此车只可乘一人，已知小强的质量为60kg，匀速行驶时所受阻力为总重的0.02倍．（g=10N/kg）该车以额定功率行驶20min时，消耗的电能；若该车电动机将80%的电能转化为克服阻力做的功，在平直公路上以额定功率匀速行驶20km所需要的时间．
六、综合能力题（本大题共3小题，共18分）
25．请你阅读下面的短文，回答问题：
中国梦，我的梦！中国进入通信新时！
2016年8月16日1时40分，中国在酒泉卫星发射中心用长征二号丁运载火箭成功将世界首颗量子科学实验卫星“墨子亏”发射升空，如图甲所示，为了保护发射塔，在塔下有个充满水的水池，火箭发射时可以看见冒出大量的“白烟”。
“墨子号”卫星是我国在世界上首次实现卫星和地面之间的量子通信，构建天地一体化的量子保密通信与科学实验体系。量子科学实验卫星作为以量子力学基本原理为基础的全新通信技术，量子通信被视为可以解决人们的担忧、无条件保障通信安全的最有效方式。“墨子号”卫星与地球同步卫星运行轨迹相似（如图乙所示），但比一般卫星运行的轨道较低，且绕地球运转快于地球自转。
“墨子号”名字的来历：墨子最早提出光线沿直线传播，设计了小孔成像实验，奠定了光通信、量子通信的基础。以中国古代伟大科学家的名字命名量子卫星，将提升我们的文化自信。
“墨子号”卫星在轨道上运行过程中，以地球为参照物，“墨子号”是_____（选填“运动”或“静止”）的。墨子设计的小孔成像实验中所成的像是_____（选填“正立的实像”“正立的虚像”“倒立的实像”或“倒立的虚像”）。如图乙所示，“墨子号”卫星从近地点向远地点运行过程中，能量的转化情况是_____，整个运行过程中机械能的总量_____（选填“变大”“变小”或“不变”）。请解释塔下充满水的水池是如何保护发射塔的________。
26．2015年10月，我国研发的平流层飞艇“圆梦”号（如图甲）首飞成功．飞艇依靠浮力可升到20km高的平流层，其推进系统有太阳能电池提供能量．推进器产生的推力与气流对飞艇的水平作用力平衡，可使飞艇长时间悬停．
飞艇气囊内的气体密度比艇外的空气密度______（选题“大”、“小”）．若飞艇的气囊体积为3×104m3，则飞艇在平流层受到的浮力约为_______N．（平流层空气密度取 0.06kg/m3，g取10N/kg）飞艇悬停时，推进器将空气推向后方获得向前的推力，说明_______________________；飞艇所受空气阻力与风速的关系如图乙，推进器的功效（功效是指推进器的推力与功率的比值）为0.01N/W，当平流层风速为40m/s时，飞艇推进器的功率为________W．
27．随着人民生活水平的不断提高汽车经走进我们的家庭小明的爸爸最近也购买了车请完成下面两个与汽车有关的问题：
（1）请在图中用笔到线代替导线将汽车的启动原理图钥匙孔连接完整（说明：当钥匙插入仪表板土的钉匙孔并转动（相当于闭合开关），电动机（M）工作，启动轿车：电磁铁的工作电压小于电动机的工作电压）
（_____）
（2）电路接通后，电磁铁的上端是_____（选填“N或“S“）极
（3）若轿车在公路上以108km/h的速度匀速直线行驶2小时，已知该汽车行驶时每公里消耗0.1L，知汽油的热值为3×107J/L，轿车行驶过程中，汽油完全燃烧产生的内能有30%轿车前进时克服摩擦阻力所需要的能量求
①行驶2小时轿车通过的路程______？
②这2小时消耗汽油多少升_______？
③在上述行驶过程中受到的牵引力是多大__________？
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
（1）根据力是否做功的两个必要条件做功的条件和势能大小的影响因素分析解答；
（2）根据动能大小的影响因素分析解答；
（3）不计空气阻力和摩擦阻力时，机械能没有转化为内能，机械能守恒．
（4）力可以改变物体的形状，也可以改变物体的运动状态．
【详解】
A、甲图：铁球从斜槽顶端到底端，铁球在重力的方向上通过了距离，所以重力做功；同时因为此过程中铁球质量不变，高度降低，所以重力势能变小．故A正确；
B、甲图：铁球在顶端时处于静止状态，速度为零，故动能为零．故B正确；
C、乙图：铁球从斜槽顶端到底端，整个过程铁球需要克服空气阻力和摩擦阻力做功，一部分机械能转化为内能，所以机械能是不守恒的，故C错误；
D、乙图：磁铁对铁球磁力的作用改变了球的运动方向．故D正确．
故选C．
该题考查了做功的条件、机械能的转化、力的作用效果等，是一道综合题，但总体难度不大，掌握基础知识即可正确解题．
2、B
【解析】
A．道路两旁的隔音板是在传播过程中减弱噪声的，故A错误；
B．“B超”即超声诊断仪，“B超”检查身体是超声波在医学中的应用，故B正确；
C．真空不能传声，太空中宇航员对话需借助无线电设备，故C错误；
D．能从不同乐器中分辨出小提琴的声音主要是因为音色不同，故D错误．
此类题目是考查多个知识点的综合题目，要结合相关物理知识点进行分析解答．
3、A
【解析】
A. 核式结构模型中，原子核位于原子的中心，电子在原子核的四周，且高速绕原子核旋转，故A正确；
B. 原子核中的质子带正电，中子不带电，所以原子核整体带正电，故B错误；
C. 电子在原子核周围高速旋转，故C错误；
D. 原子核位于原子的中心，占有原子的绝大部分质量，但体积非常小，所以原子中非常的空旷，故D错误；
故选A．
4、A
【解析】
①电压表示数为3V时，电阻R1通过的电流为：
，与元件的允许电流值比较得，电路中最大电流为0.3A，此时R1的最大功率为：，
当滑动变阻器接入电路的电阻最大时，电路中电流最小为：
，则R1的最小功率为：
，
故电阻R1消耗电功率允许的变化范围为0.4W～0.9W，①正确；
②由①的解答过程可知，电流表示数允许的变化范围为0.2A～0.3A．故②错误
③电压表示数为3V时，电流为0.3A，此时滑动变阻器接入电路的最小电阻为：
，
故滑动变阻器R2允许接入电路阻值的变化范围为10Ω～20Ω，③正确；
④电流最大时，电路最大功率为：
；
电流最小时，电路最小功率为：
，
电路消耗总电功率允许的变化范围为1.2W～1.8W，故④错误；
故选A．
点睛：重点是电路的动态分析及电功率的计算，关键是理解“保证电路安全”的意思，即各个电表及电路元件，都不能超量程或允许的最大值，再结合欧姆定律分析，本题中，滑动变阻器阻值最大时，电流小，电压表示数也小，所以不会影响电路安全；电阻变小时，电流增大，电压表的示数也增大，根据比较参数确定电路中的最大电流．
5、B
【解析】
设圆柱体A的直径为r,高度为h,正方形的变长为L．由题知r=L．AB对地面的压强相等即PA=PB，即=gL，即,得h=L.
A的面积为SA==,B的面积为SB=，可得SA，竖直切下底面积相等的部分为S，则剩下的面积SA剩SB剩，则切下的A和B的重为GA切=Sh ,GB切=SL.则=
剩下的A和B对地面的压强仍相等，即ρAh=ρBL.所以，所以.
故B正确．ACD错误．
6、A
【解析】
A．面条入锅后吸热，温度升高，内能增加，选项A是正确的；
B．煮面条时，主要通过热传递的方式改变了面条的内能，选项B是错误的；
C．扩散可在气体、固体、液体中发生，选项C是错误的；
D．面条没有粘在一起，并不能表明分子间有斥力，选项D是错误的．
7、同一高度 缩小 10cm＜f＜20cm 注水 短 右侧 凹
【解析】
(1)[1]烛焰、水透镜、光屏，三者在同一条直线上，三者的中心大致在同一高度，像才能呈在光屏的中央；
(2)[2]由图甲可知，此时物距大于像距，凸透镜成倒立缩小的实像；
[3]此时物距u＝50cm，50cm＞2f，像距v＝20cm，f＜20cm＜2f，解得10cm＜f＜20cm；
(3)[4][5]物距减小后，像距应增大，如果像的位置不变，则凸透镜的焦距要变短，凸透镜的厚度要增加，故此时应注水；
(4)[6]老花镜是凸透镜，对光线有会聚作用，水凸透镜前放置老花镜后，透镜的折光能力变强，焦距变小，光屏位置不变，相当于像距变大，根据物近像远像变大的成像原理可知，爷爷能够看清右侧的物体；
[7]近视眼是晶状体太厚，折光能力太强，或者眼球在前后方向上太长，因此来自远处点的光会聚在视网膜前，对近视眼的矫正可通过凹透镜对光线的发散作用进行纠正。
二、填空题（本大题7小题，共21分）
8、 电 可再生 半导体
【解析】 (1)太阳能电池板是将太阳能转化成电能；(2)太阳能可从自然界不断获得，属可再生能源；(3)LED发光二极管是一种半导体器件。
点睛：（1）太阳能电池是把太阳能转化为电能的装置；（2）不可能在短期内从自然界得到补充的属于不可再生能源；可以在自然界里源源不断的得到补充的属于可再生能源；（3）LED灯是由半导体做成的器件。
9、密度 长度 半导体 静止 并 S1
【解析】
（1）最轻的固体材料中的“最轻”是指这种材料的密度小；纳米是长度单位；
（2）手机内部的高速智能芯片采用的是半导体材料制成的；扫描时要保持手机稳定，以二维码为参照物，手机的位置不变，是静止的；
（3）当开关S1、S2同时闭合，电动机与电热丝并联后接在电源上；若只闭合开关S1，断开开关S2，只有吹风机接入电路，电热丝不工作，电流只经过电动机，所以电吹风吹出的是冷风．
10、C 3.6×105
【解析】
（1）晚上要让电灯发光，开关S必须与c点接触，电路闭合，铅酸蓄电池工作；
（2）由 可得，节能灯1盏正常工作照明10h，消耗电能：
W=Pt=10×10-3kW×10h=0.1kW•h=3.6×105J．
11、光的直线传播 光的反射 30°或150°
【解析】
（1）阳光透过树叶的缝隙在地上留下圆形光斑，这是小孔成像现象，是光的直线传播形成的；
（2）溪水中的“蓝天白云”，即平面镜成像，是由光的反射在水中形成的虚像；
（3）根据光的反射定律，作出反射光线和入射光线夹角的角平分线，即为法线；
然后过反射点垂直于法线作出平面镜，如下图所示；此时反射角为；
则平面镜与水平面的夹角为30°，或者为180°﹣30°=150°．
所以，应将平面镜与水平地面成30°或者150°夹角放置．
重点是光的直线传播、反射所形成的现象，身边有很多例子很多，是比较容易区分的，最后一问要牢记光的反射定律，即反射光线跟入射光线和法线在同一平面内，反射光线和入射光线分居在法线两侧，反射角等于入射角，灵活运用即可正确解题．
12、直线 9×105
【解析】
电磁波可以在真空中传播，故地球指挥中心、“鹊桥”、月球探测器三者之间是利用电磁波传递信息的，电磁波是沿直线传播的；电磁波通过的路程约为：=3×108m/s×3s= 9×108 m=9×105 km.
13、2：3 4：1
【解析】
物体放在水平地面上时产生的压力F=G，故 F1：F2=G1：G2=m1g：m2g=2：3；依据压强公式P=F/S可以得出．p1：p2=F1/S1：F2/S2=2/3：3/2=4：1．
14、3 1
【解析】
由电路图可知，两灯泡串联，电压表与开关并联；一节干电池的电压为1.5V，根据串联电路的电压特点可知电源的电压，根据串联电路的电压特点求出相应的电压值．
【详解】
由电路图可知，两灯泡串联，电压表测开关两端的电压，当开关断开时，电压表串联在电路中，测的是电源电压．因串联电路中总电压等于各分电压之和，且一节干电池的电压为1.5V，所以两节新干电池组成电源的电压，当开关闭合时，电压表被短路，相当于测开关两端的电压，示数约为1V．
故答案为3；1．
本题考查了串联电路的电压特点，关键是电压表所测电路元件的判断，要注意一节干电池的电压为1.5V．
三、作图题（共7分）
15、如图所示：
【解析】
解答：
从图可知，螺旋管的左端为N极，右端为S极，并且电流方向是从螺旋管的右端流入左端流出．如图所示：
16、
【解析】
小聪看到小猫偷鱼吃的光线是小猫的光经过平面镜反射进入小聪的眼睛，入射反射光线如图．根据光的反射定律，入射和反射光的角平分线是法线，平面镜和法线垂直
17、
【解析】
由题，开关闭合后，磁铁受到通电螺线管的斥力但保持静止，此时条形磁铁受到的摩擦力与斥力是一对平衡力，大小相等，方向相反，所以摩擦力的方向水平向右；
开关闭合后，磁铁受到通电螺线管的斥力，可知通电螺线管的左端为S极，右端为N极．根据安培定则，螺线管上电流方向向下，电流从电源左端流出，右端流入，因此，电源的左端为正极．
四、实验题（本大题共5小题，共20分）
18、大小 10 不变 放大 下 变小 照相机
【解析】
（1）①两只蜡烛大小相同，当后面的蜡烛与前面蜡烛的像完全重合时，可以证明像与物大小相同，即两只蜡烛等长是为了比较像与物大小关系用的；
②蜡烛到玻璃板的距离为5cm时，根据平面镜成像的特点知道，物距等于像距，所以，像到平面镜的距离也是5cm，故像与物体的距离是：5cm+5cm＝10cm；
③平面镜成的像与物大小相同，和物到镜的距离无关，所以，当蜡烛远离玻璃板时，像的大小将不变；
（2）①凸透镜对光线具有会聚作用，由图乙知道，当平行光线经凸透镜后会聚到一点，且光屏上得到的最小、最亮的光斑便是凸透镜的焦点，焦点到凸透镜的距离为焦距，所以，图乙所示透镜的焦距是：30.0cm﹣20.0cm＝10.0cm．把蜡烛放到距凸透镜15cm的位置时，即物体处于1倍焦距和2倍焦距之间，所以此时光屏上成一个倒立、放大的实像；
②丁图中像的位置偏高，因为过光心的光线经凸透镜后方向不变，所以，为了要使烛焰的像清晰地成在光屏的中央，应该将凸透镜向下移动．
③将蜡烛向远离透镜的方向移动，即物体远离透镜时，像就会靠近透镜，所以光屏应当靠近透镜，且光屏上的像会变小；
④由丙图知道，若将蜡烛与光屏对调时，u＞2f，成倒立、缩小的实像，是照相机的原理．
19、 不同 电压表示数 多 3.5 减掉一节干电池 实际电功率 灯泡的电阻随两端电压的增大而增大。
【解析】
（1）将滑动变阻器串联在电路中，滑片位于最右端时，滑动变阻器接入电路的电阻值最大，则滑动变阻器的下面应接左边的接线柱，如图所示：
（2）探究电流做功和电压的关系，改变灯泡的电压，L1、L2两灯应选择电阻不同的白炽灯泡，连接电路后闭合开关，调节滑动变阻器，比较两灯泡亮暗和电压表示数；可以得到：两灯串联时，通过灯泡的电流相等，电压越高，相同时间内电流做功越多，灯泡就越亮；
（3）由图c可知，电压表量程0～15V，分度值0.5V，电压表示数为3.5V；
开始正确连接电路后闭合开关，甲表示数为2.8V，乙表示数为1.8V，电流表示数为0.14A，L1灯的电阻R1==20Ω， L2灯的电阻R2=≈13Ω，电源电压U= 4×1.5V=6V，总电阻R=≈43Ω，滑动变阻器最大阻值为R滑=R-R1-R2=43Ω-20Ω-13Ω=10Ω，当滑片移到阻值最小时，甲表示数为3.5V，无法使L1正常发光，那么取走L2后，假设滑片移到阻值最大位置，电阻为10Ω，L1电阻大于20Ω，根据分压关系，L1两端电压不低于4V，所以滑动变阻器最大阻值偏小，或者说电源电压偏大，在不允许增加器材的条件下，只能去掉一节电池；
（4）①分析表格中的数据，小灯泡的实际功率越大，小灯泡越亮，说明小灯泡的亮度由实际功率决定；
②由表中数据可知，灯泡两端的电压增大时，灯泡的电阻增大，即灯泡的电阻随两端电压的增大而增大。
20、水平 右 垂直 力臂 用实验来探究物理规律时，只有一次实验，实验结论具有偶然性 3 变大 动力臂变小
【解析】
(1)调节杠杆平衡时，应使杠杆在水平位置平衡；图中的杠杆左端低、右端高，说明此时杠杆的重心在支点左边，应将杠杆的重心向右移，所以应将平衡螺母向右调节，杠杆才能平衡；
(2)挂上钩码，正确调节使杠杆再次平衡．此时挂在杠杆上的钩码施加的动力、阻力方向恰好与杠杆垂直，挂钩码位置所对应的刻度值就等于力臂；
(3) 小明只做了一次实验就得出结论，是不合理的，我们用实验来探究物理规律时，只有一次实验，实验结论具有偶然性，不能作为规律应用；
(4)用弹簧测力计在C位置竖直向上拉，使杠杆保持水平平衡，根据F1l1=F2l2得测力计的示数为：；弹簧测力计逐渐向右倾斜时，要使杠杆继续保持水平平衡，阻力和阻力臂不变，动力臂变小，动力变大，弹簧测力计示数变大．
21、F1 -F2 铁块接触到容器底部 B F1-F2 >G
【解析】
（1）根据称重法，铁块受到的浮力大小F=F1-F2；
（2）他无意中发现增大铁块浸没在水中的深度，某一时刻测力计的示数会突然变小，说明铁块受到别外一个向上的力作用，这是因为铁块接触到容器底部，受到容器底部施加的一个向上的作用力而使弹簧测力计示数减小了；
（3）①根据题目条件，因B与A体积相同，根据影响浮力大小的因素，所以选用塑料B，其浸没时受到的浮力大小等于铁块受到的浮力大小F1-F2；
②增加的步骤是用弹簧测力计测出B塑料块的重力G；
③当满足F1-F2＞G条件时，物体上浮．
故答案为（1）F1-F2；
（2）铁块接触到容器底部；
（3）①B；③F1-F2＞G．
22、91 吸收 石棉网的温度高于水的温度 质量 温度计上升的度数
【解析】
（1）由图甲可知，温度计的分度值是1℃，因此该温度计的示数是91℃；
（2）水在沸腾时，随着时间的增长，不断吸收热量，但水的温度保持在沸点不变；
（3）水沸腾的过程中吸收热量，温度不变；刚撤掉酒精灯时，石棉网的温度高于水的温度，所以可以继续吸热，不马上停止沸腾．
（4）用相同的热源加热相同的时间，所以吸收的热量保证相同，比较不同物质的吸热能力，还需要加热的物质质量相同；通过比较温度计上升的度数来判断水和食用油的吸热能力．
五、计算题（本大题共2小题，共13分）
23、（1）4.98×107N；（2）5.6×104Pa；（3）9×1010J。
【解析】
（1）船的排水量为m排＝4980t＝4.98×106kg，则其满载时所受到的浮力为F浮＝G排＝m排g＝4.98×106kg×10N/kg＝4.98×107N。
（2）满载时船的吃水深度5.6m，即船底的水深为5.6m，则船底受到海水的压强为p＝ρ海水gh＝1×103kg/m3×10N/kg×5.6m＝5.6×104Pa。
（3）由v＝得，船巡航的路程为s＝vt＝18km/h×5h＝90km＝9×104m。因为船匀速行驶，所以推进力F＝f＝1.0×106N。则船的推进力所做的功为W＝Fs＝1.0×106N×9×104m＝9×1010J。
24、（1）3.6×105J（2）1950s
【解析】
（1）由P=可得消耗的电能：W=Pt=300W×20×60s=3.6×105J；
（2）人和车的总重力：G总=(m车+m人)g=(57kg+60kg)×10N/kg=1170N；车受到的阻力：F阻=0.02G总=0.02×1170N=23.4N；由题意得：80%Pt=F阻S，则t===1950s．
六、综合能力题（本大题共3小题，共18分）
25、运动 倒立的实像 动能转化为重力势能；不变 火箭发射时，高温高压的燃气喷在水池的水中，水汽化为水蒸气时会吸收热量；水的比热容比较大，升高相同温度时会吸收大量的热，从而保护发射塔。
【解析】
（1）以地球为参照物，该卫星与地球的位置发生了变化，所以是运动的。小孔成像实验中所成的像实际光线汇聚而成的倒立的实像，（2）该卫星从近地点向远地点运行过程中，速度越来越小，动能越来越小，高度越来越大，重力势能越来越大，动能转化为重力势能；整个运行过程中机械能的总量不变。（3）温度很高的火焰喷到大水池中，能使大量的水瞬间汽化，水汽化时要从周围的物体吸热，使周围环境温度不会太高，从而保护了发射塔。
点睛：（1）判断物体是运动还是静止，关键是看参照物的选择；（2）卫星在绕行过程中速度不断变化；（3）影响动能的因素是质量和速度，影响重力势能的因素是质量和高度。
26、小 1.8×104N 力的作用是相互的 1.44×105W
【解析】
（1）飞艇能够在空气上浮，根据浮沉条件，说明气囊内的气体密度比艇外的空气密度小；飞艇排开空气的体积与气囊体积相等，即V排=3×104m3，则飞艇在平流层受到的浮力约为F浮=ρ空气gV排=0.06kg/m3×10N/kg ×3×104m3=1.8×104N．
（2）因物体间力的作用是相互的，所以推进器将空气推向后方就能获得向前的推力，使飞艇悬停；由乙图图像可知，飞艇受到的阻力与风速的平方成正比，设f=kv2，则k=，将图像中（800，720）的点带入得：k===0.9N/（m/s）2，则飞艇受到的阻力与风速的关系为：f=0.9N/（m/s）2v2，当风速为v=40m/s时受到的阻力为f=0.9N/（m/s）2v2=0.9N/（m/s）2×（40m/s）2=1440N，因此时飞艇悬停，所以水平方向上推力等于阻力，即推力F=f=1440N．因推进器的功效为=0.01N/W，则飞艇推进器的功率为P===1.44×105W．
27、 N 216km 21.6L 900N
【解析】
（1）根据题意分析可知，钥匙孔与一节电池、电磁铁组成控制电路，电动机与总电源组成工作电路，如下图：
（2）由图知，电流由电磁铁的下方流入，根据安培定则可知，电磁铁的上端为N极，下端为S极；
（3）①由 得，行驶2小时轿车通过的路程：；
②根据题意可知，这2小时消耗的汽油： ；
③汽油完全燃烧产生的热量： ，
根据可知，轿车前进时克服摩擦阻力做的功：，
汽车匀速行驶时，受到的牵引力和阻力是平衡力，由 得，汽车受到的牵引力：
．
实验次数
1
2
3
4
5
电压（V）
3
3.2
3.8
4
4.2
电流（A）
0.28
0.29
0.31
0.32
0.33
电功率
0.84
0.928
1.178
1.28
1.386
亮度
由暗到亮
