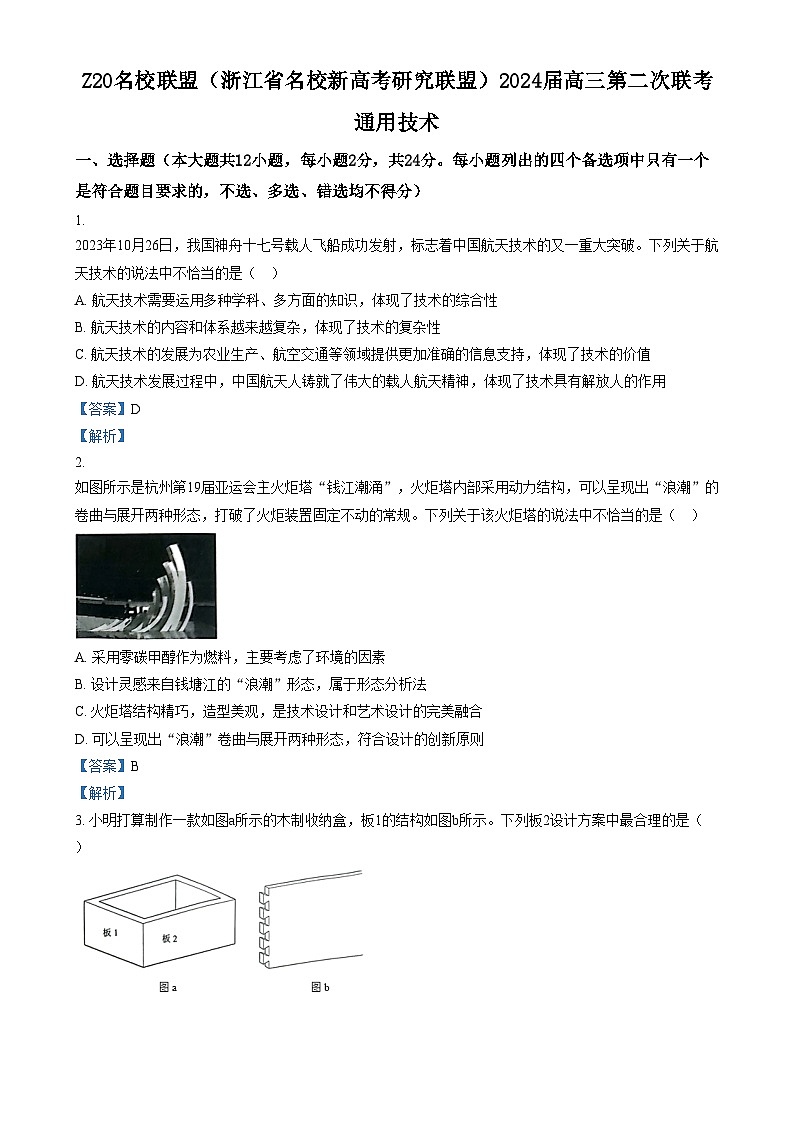

Z20名校联盟（浙江省名校新高考研究联盟）2023-2024学年高三上学期12月第二次联考技术试题 含解析

这是一份Z20名校联盟（浙江省名校新高考研究联盟）2023-2024学年高三上学期12月第二次联考技术试题 含解析，共10页。试卷主要包含了选择题，非选择题等内容，欢迎下载使用。
一、选择题（本大题共12小题，每小题2分，共24分。每小题列出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分）
1. 2023年10月26日，我国神舟十七号载人飞船成功发射，标志着中国航天技术的又一重大突破。下列关于航天技术的说法中不恰当的是（ ）
A. 航天技术需要运用多种学科、多方面的知识，体现了技术的综合性
B. 航天技术的内容和体系越来越复杂，体现了技术的复杂性
C. 航天技术的发展为农业生产、航空交通等领域提供更加准确的信息支持，体现了技术的价值
D. 航天技术发展过程中，中国航天人铸就了伟大的载人航天精神，体现了技术具有解放人的作用
【答案】D
【解析】
2. 如图所示是杭州第19届亚运会主火炬塔“钱江潮涌”，火炬塔内部采用动力结构，可以呈现出“浪潮”的卷曲与展开两种形态，打破了火炬装置固定不动的常规。下列关于该火炬塔的说法中不恰当的是（ ）
A. 采用零碳甲醇作为燃料，主要考虑了环境的因素
B. 设计灵感来自钱塘江的“浪潮”形态，属于形态分析法
C. 火炬塔结构精巧，造型美观，是技术设计和艺术设计的完美融合
D. 可以呈现出“浪潮”卷曲与展开两种形态，符合设计的创新原则
【答案】B
【解析】

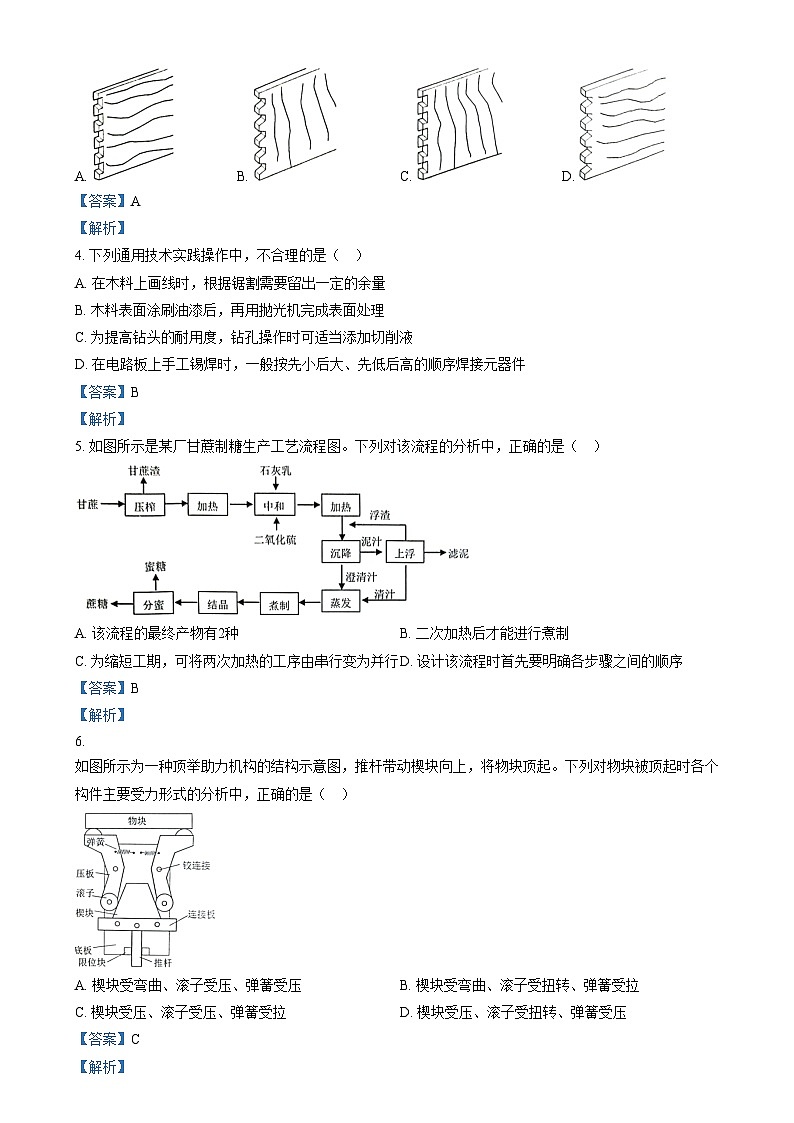

3. 小明打算制作一款如图a所示的木制收纳盒，板1的结构如图b所示。下列板2设计方案中最合理的是（ ）
A. B. C. D.
【答案】A
【解析】
4. 下列通用技术实践操作中，不合理的是（ ）
A. 在木料上画线时，根据锯割需要留出一定的余量
B. 木料表面涂刷油漆后，再用抛光机完成表面处理
C. 为提高钻头的耐用度，钻孔操作时可适当添加切削液
D. 在电路板上手工锡焊时，一般按先小后大、先低后高的顺序焊接元器件
【答案】B
【解析】
5. 如图所示是某厂甘蔗制糖生产工艺流程图。下列对该流程的分析中，正确的是（ ）
A. 该流程的最终产物有2种B. 二次加热后才能进行煮制
C. 为缩短工期，可将两次加热的工序由串行变为并行D. 设计该流程时首先要明确各步骤之间的顺序
【答案】B
【解析】
6. 如图所示为一种顶举助力机构的结构示意图，推杆带动楔块向上，将物块顶起。下列对物块被顶起时各个构件主要受力形式的分析中，正确的是（ ）
A. 楔块受弯曲、滚子受压、弹簧受压B. 楔块受弯曲、滚子受扭转、弹簧受拉
C. 楔块受压、滚子受压、弹簧受拉D. 楔块受压、滚子受扭转、弹簧受压
【答案】C
【解析】

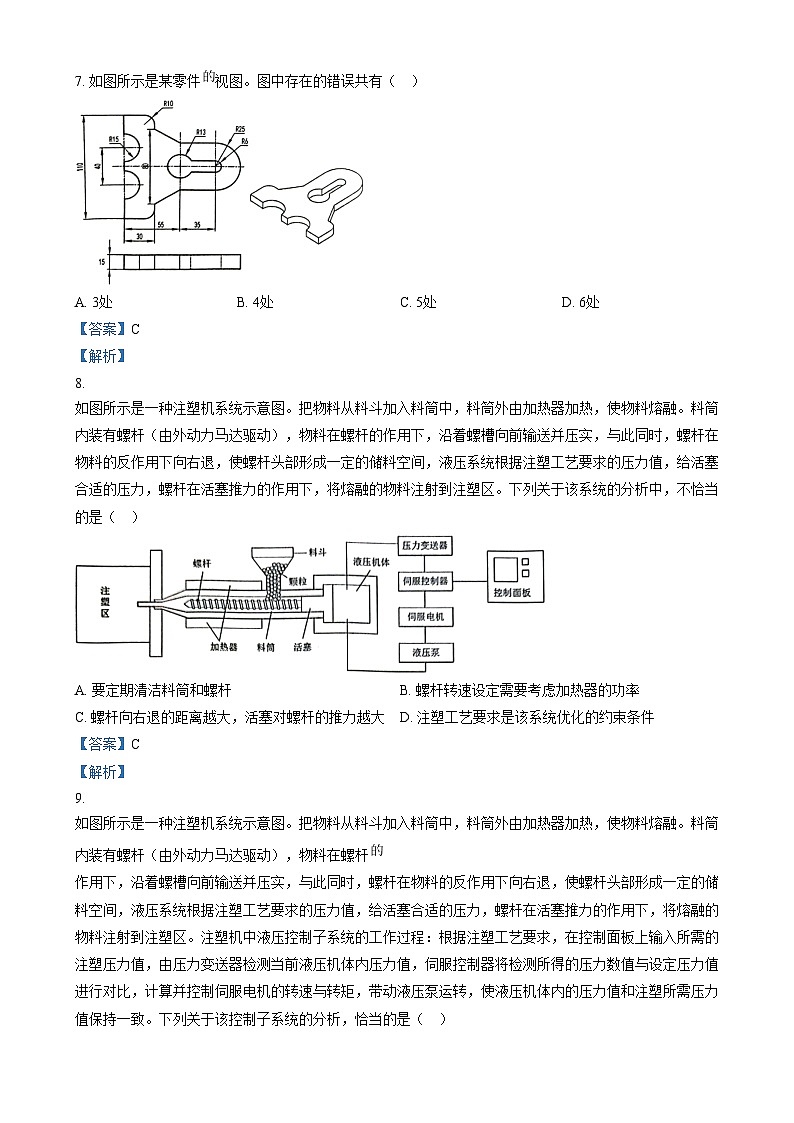

7. 如图所示是某零件视图。图中存在的错误共有（ ）
A. 3处B. 4处C. 5处D. 6处
【答案】C
【解析】
8. 如图所示是一种注塑机系统示意图。把物料从料斗加入料筒中，料筒外由加热器加热，使物料熔融。料筒内装有螺杆（由外动力马达驱动），物料在螺杆的作用下，沿着螺槽向前输送并压实，与此同时，螺杆在物料的反作用下向右退，使螺杆头部形成一定的储料空间，液压系统根据注塑工艺要求的压力值，给活塞合适的压力，螺杆在活塞推力的作用下，将熔融的物料注射到注塑区。下列关于该系统的分析中，不恰当的是（ ）
A. 要定期清洁料筒和螺杆B. 螺杆转速设定需要考虑加热器的功率
C. 螺杆向右退的距离越大，活塞对螺杆的推力越大D. 注塑工艺要求是该系统优化的约束条件
【答案】C
【解析】
9. 如图所示是一种注塑机系统示意图。把物料从料斗加入料筒中，料筒外由加热器加热，使物料熔融。料筒内装有螺杆（由外动力马达驱动），物料在螺杆作用下，沿着螺槽向前输送并压实，与此同时，螺杆在物料的反作用下向右退，使螺杆头部形成一定的储料空间，液压系统根据注塑工艺要求的压力值，给活塞合适的压力，螺杆在活塞推力的作用下，将熔融的物料注射到注塑区。注塑机中液压控制子系统的工作过程：根据注塑工艺要求，在控制面板上输入所需的注塑压力值，由压力变送器检测当前液压机体内压力值，伺服控制器将检测所得的压力数值与设定压力值进行对比，计算并控制伺服电机的转速与转矩，带动液压泵运转，使液压机体内的压力值和注塑所需压力值保持一致。下列关于该控制子系统的分析，恰当的是（ ）
A. 注塑工艺要求的变化会影响液压机体内压力值的变化，属于干扰因素
B. 控制量是液压机体内的压力值
C. 输出量是液压泵的转速
D. 反馈信号是压力变送器测得的压力值
【答案】D
【解析】
10. 小明设计了低温报警模型电路，原理图如图a所示。他用面包板搭建了该电路，如图b所示。图b中搭建错误的是（ ）
A. RtB. R2C. VD1D. VT
【答案】B
【解析】
【详解】根据图a可知，R2一端连三极管基极，另一端连R1与Rt的公共端，但是图b面包板中，R2一端没有与R1与Rt的公共端连接，产生断路，故R2搭建错误，故选B。
11. 如图所示的信号处理电路，Ui为输入信号，U0为输出信号，下列输出波形与输入波形关系中不可能的是（ ）
A B.
C. D.
【答案】D
【解析】
12. 小明设计了如图a所示的土壤湿度指示电路。已知VT1和VT2均为硅三极管，VD1、VD2和VD3导通压降均为2V，湿敏电阻特性曲线如图b所示。下列分析中正确的是（ ）

图a 图b
A. 土壤湿度低于下限时，VD2发光B. 土壤湿度越高，VT1基极电位越高
C. VD1发光时，增加R1阻值，VD1亮度不变D. 调节Rp，将湿度下限设为20%，上限一定小于80%
【答案】D
【解析】
【详解】A．土壤湿度低于下限时，Rs较大，三极管基极电位较低，则三极管VT1导通，三极管VT2截止，所以VD2不发光，故A错误；
B．土壤湿度增大时，Rs减小，VT1基极电位先升高，当VT2导通，VD2发光，则VT1基极电位稳定在2.7V不变，所以B错误；
C．VD1发光时，增加R1阻值，则VT1集电极与发射极电流均减小，VD1亮度减小，故C错误；
D．调节Rp，将湿度下限设为20%，当土壤湿度刚好达到下限时，Rs阻值为，同时基极电位Vb为0.3V，则
当土壤湿度刚好达到上限时，基极电位为2.7V，则有
解得此时湿敏电阻为
根据图b可知，上限一定小于80%，故D正确；
故选D。
二、非选择题（本大题共3小题，第13小题8分，第14小题10分，第15小题8分，共26分）
13. 小明看到教室里的图书、盆栽等公共物品没有地方放置，在询问了同学们的意见后，决定设计制作一个安装在墙上的置物架，用于放置公共物品。请完成以下任务：
（1）小明发现问题的途径是________；
A．观察日常生活B．收集信息 C．技术试验
（2）小明提出了以下设计要求：
A．能收纳公共图书、盆栽等物品； B．边角光滑，无毛刺棱角；
C．具有良好的防水防潮性能； D．不用时可向下折叠；
E．造型美观，简洁大方；
其中与人机关系有关的是________；
（3）以下是小明在设计过程中经历的若干环节：
A．进行设计分析； B．呈现设计方案；
C．根据图样进行加工； D．完成方案细化。
其中在制定设计方案阶段进行的有________；
（4）将置物架固定到墙上，下列连接件中最合适的是________。
A． B． C． D．
【答案】 ①. A ②. BE ③. ABD ④. D
【解析】
14. 如图a所示的手动按压式抽水器，其内部装有1个橡胶活塞，活塞上抬，水被吸入活塞腔体内部，活塞下压，水从出水口排出，实现取水功能。小明在使用过程中发现，该抽水器按压效率较低，且出水不连续，打算对其进行改进，采用3个活塞实现自动连续出水。请你帮助小明完成该装置机械部分的设计，设计要求如下：
（a）能与活塞稳定连接，不允许活塞上进行钻孔等加工；
（b）通过电机单向转动，依次按压活塞实现连续出水；
（c）采用1个电机（如图c所示）驱动；
（d）材料自选。
请完成以下任务：
（1）在头脑中构思符合设计要求的多个方案，画出其中最优方案的设计草图（电机可用方框表示），简要说明方案的工作过程________；
（2）在草图上标注主要尺寸________；
（3）小明构思好设计方案后，在计算机中建立装置的仿真模型，模拟实际工作状态，让模型连续反复运动，观察设计能否满足要求。小明采用的方法属于________。
A．模拟试验法 B．虚拟试验法 C．强化试验法
【答案】 ①. 方案一：方案二： ②.
③. B
【解析】
15. 小明设计了如图所示的声光电子闹钟电路。闭合开关S1，闹钟将在一段时间后发出声光提示。请完成以下任务：
555集成电路功能
（1）开关S1刚闭合，发光二极管VD的状态为________；
A.发光 B.不发光 C.闪烁
（2）小明发现扬声器发出的铃声太尖锐，对此合理的调节措施有________；
A.增大Rp B.减小C1 C.增大R2 D.减小R3 E.增大C3
2脚
6脚
3脚
7脚
Vcc
Vcc
>Vcc
低电平
接地
（3）小明在调试过程中不小心将IC1损坏，准备用比较器重新设计电路，实现原有功能。请在虚线框1中连接给定的元器件，将电路补充完整________。
（4）突然响起的铃声会让使用者吓一跳，小明打算对原电路进行改进，实现铃声响度由弱到强变化（忽略扬声器音调的变化）。请在虚线框2中连接给定的元器件，将电路补充完整________。
【答案】 ①. B ②. CE ③. ④.
【解析】
【详解】（1）开关S1闭合时，电容器C1开始充电，IC1的2脚和6脚均为高电平，3脚输出低电平，IC2的4脚为低电平，其3脚输出低电平，发光二极管VD处于不发光的状态。
（2）需要将铃声变得平缓，即振荡周期变大，该电路可实现该功能的有C选项得增大R2和E选项的增大C3。A选项增大Rp会延长启动声光提示的时间；B选项减小C1会缩短启动声光提示的时间；D选项减小R3会使振荡周期变小，即铃声更加尖锐。故选CE。
（3）由题意可知，原电路C12、6脚电位降到1/3Vcc以下时，其3脚输出高电平，此处可用比较器构成的非门进行替代。连线∶原输入脚接比较器负极，比较器正极接两电阻的串联分压端（由于题干中没有给出R5和R6的阻值，所以具体连线可以有以下两种方案）。
（4）铃声响度由弱到强变化工作原理∶当A端输出低电平时，电容器开始充电，三极管不给F端供电，此时扬声器不发声。随着充电的进行，电容器C5两端电位差变大，三极管VT的工作状态由截至向放大再向饱和过渡，IC2构成的振荡器会在其4脚电位达到高电平时开始工作。当4脚为高电平时，随着8脚电位的升高，输出端3脚电位峰值也会随之升高，铃声响度由弱变强。等到电容器C5充满后，电路工作状态稳定，铃声最响。所以R1和C5的连线如图a所示。三极管VT的作用是受到C端控制，同时给IC2供电，因为三极管VT是NPN型三极管，所以在连线时，需要把集电极c接在A处，基极b接在C处，发射极e接在F处。
