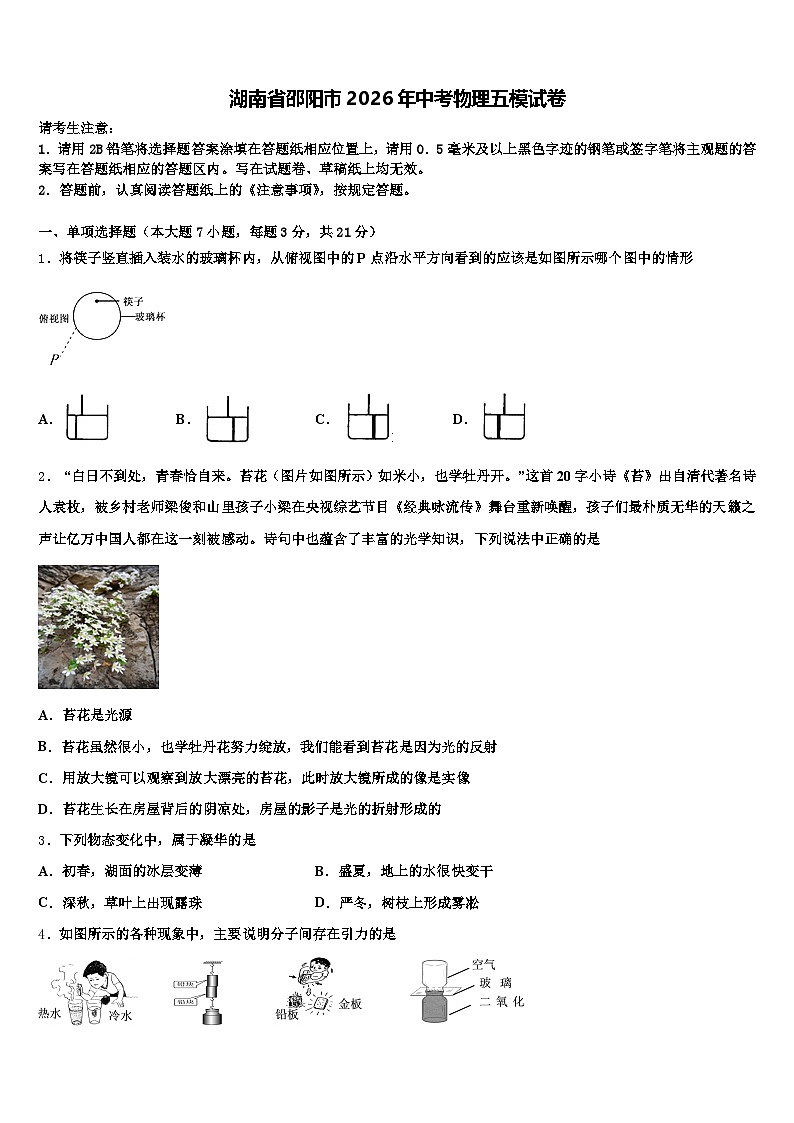

湖南省邵阳市2026年中考物理五模试卷（含答案解析）

这是一份湖南省邵阳市2026年中考物理五模试卷（含答案解析），共21页。试卷主要包含了下列物态变化中，属于凝华的是等内容，欢迎下载使用。
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、单项选择题（本大题7小题，每题3分，共21分）
1．将筷子竖直插入装水的玻璃杯内，从俯视图中的P点沿水平方向看到的应该是如图所示哪个图中的情形
A． B． C． D．
2． “白日不到处，青春恰自来。苔花（图片如图所示）如米小，也学牡丹开。”这首20字小诗《苔》出自清代著名诗人袁枚，被乡村老师梁俊和山里孩子小梁在央视综艺节目《经典咏流传》舞台重新唤醒，孩子们最朴质无华的天籁之声让亿万中国人都在这一刻被感动。诗句中也蕴含了丰富的光学知识，下列说法中正确的是
A．苔花是光源
B．苔花虽然很小，也学牡丹花努力绽放，我们能看到苔花是因为光的反射
C．用放大镜可以观察到放大漂亮的苔花，此时放大镜所成的像是实像
D．苔花生长在房屋背后的阴凉处，房屋的影子是光的折射形成的
3．下列物态变化中，属于凝华的是
A．初春，湖面的冰层变薄B．盛夏，地上的水很快变干
C．深秋，草叶上出现露珠D．严冬，树枝上形成雾凇
4．如图所示的各种现象中，主要说明分子间存在引力的是

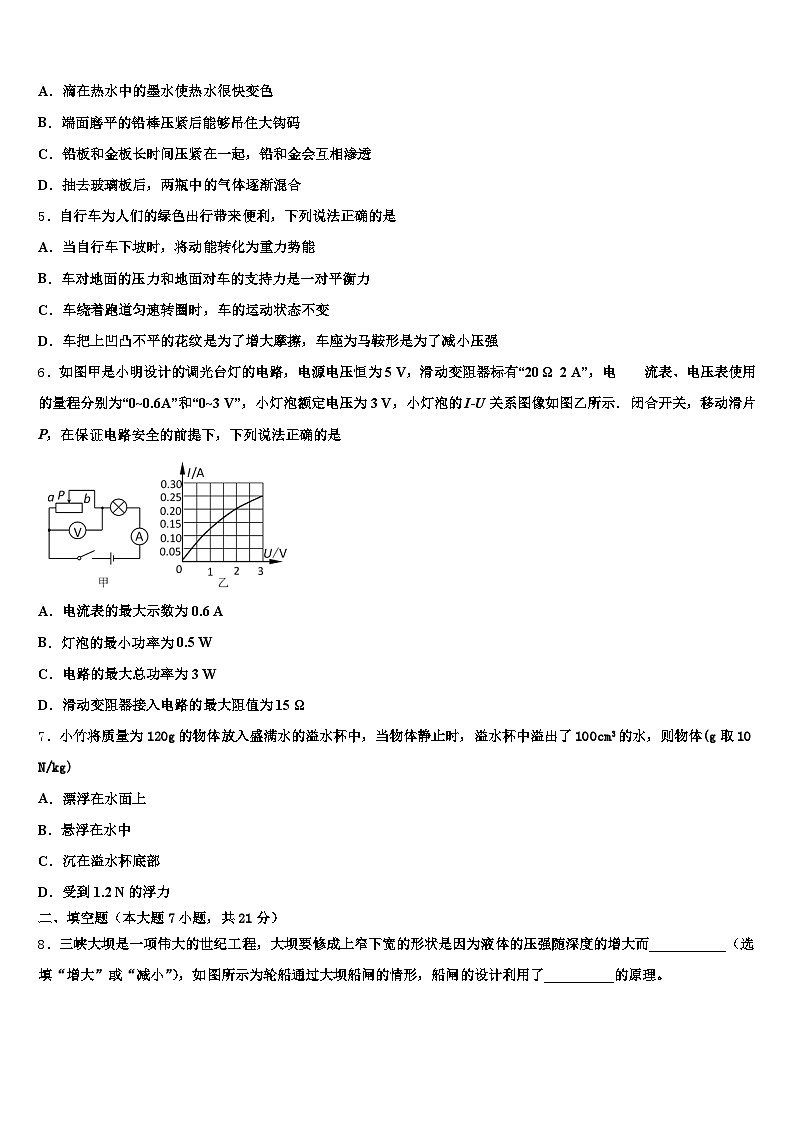

A．滴在热水中的墨水使热水很快变色
B．端面磨平的铅棒压紧后能够吊住大钩码
C．铅板和金板长时间压紧在一起，铅和金会互相渗透
D．抽去玻璃板后，两瓶中的气体逐渐混合
5．自行车为人们的绿色出行带来便利，下列说法正确的是
A．当自行车下坡时，将动能转化为重力势能
B．车对地面的压力和地面对车的支持力是一对平衡力
C．车绕着跑道匀速转圈时，车的运动状态不变
D．车把上凹凸不平的花纹是为了增大摩擦，车座为马鞍形是为了减小压强
6．如图甲是小明设计的调光台灯的电路，电源电压恒为5 V，滑动变阻器标有“20 Ω 2 A”，电 流表、电压表使用的量程分别为“0~0.6A”和“0~3 V”，小灯泡额定电压为3 V，小灯泡的I-U关系图像如图乙所示．闭合开关，移动滑片P，在保证电路安全的前提下，下列说法正确的是
A．电流表的最大示数为0.6 A
B．灯泡的最小功率为0.5 W
C．电路的最大总功率为3 W
D．滑动变阻器接入电路的最大阻值为15 Ω
7．小竹将质量为120g的物体放入盛满水的溢水杯中，当物体静止时，溢水杯中溢出了100cm3的水，则物体(g取10 N/kg)
A．漂浮在水面上
B．悬浮在水中
C．沉在溢水杯底部
D．受到1.2 N的浮力
二、填空题（本大题7小题，共21分）
8．三峡大坝是一项伟大的世纪工程，大坝要修成上窄下宽的形状是因为液体的压强随深度的增大而___________（选填“增大”或“减小”），如图所示为轮船通过大坝船闸的情形，船闸的设计利用了__________的原理。

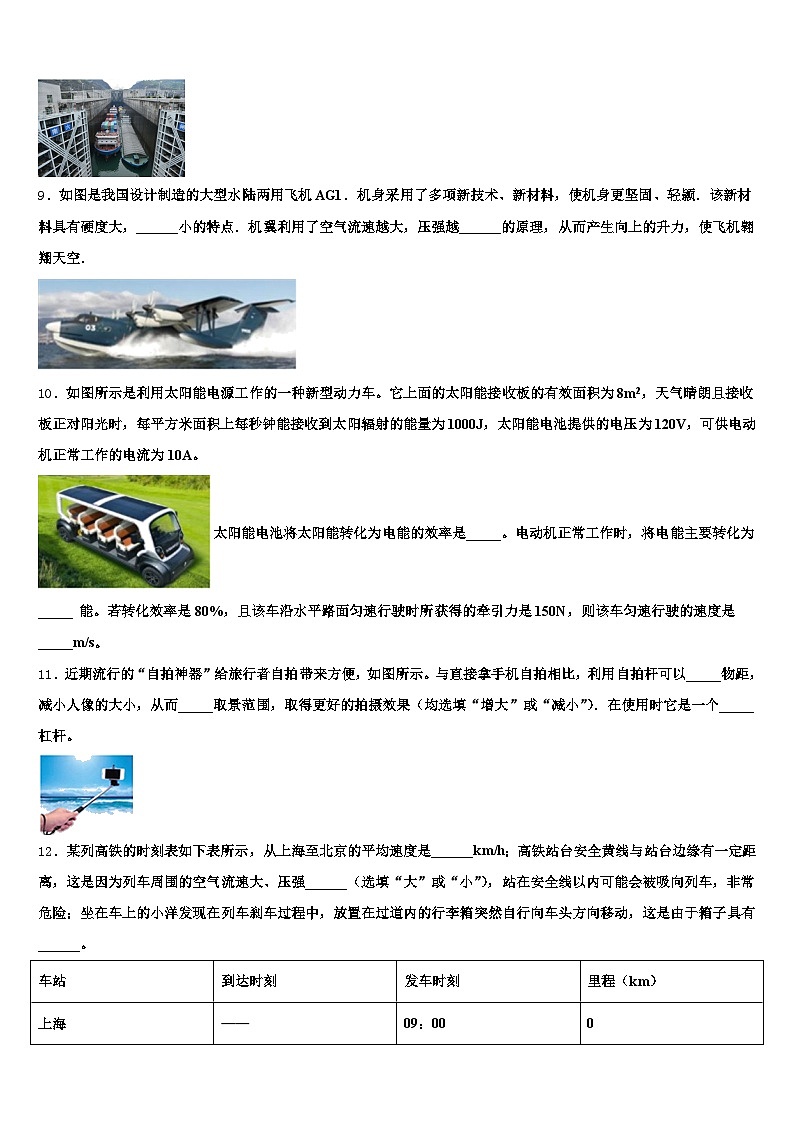

9．如图是我国设计制造的大型水陆两用飞机AG1．机身采用了多项新技术、新材料，使机身更坚固、轻颕．该新材料具有硬度大，______小的特点．机翼利用了空气流速越大，压强越______的原理，从而产生向上的升力，使飞机翱翔天空．
10．如图所示是利用太阳能电源工作的一种新型动力车。它上面的太阳能接收板的有效面积为8m2，天气晴朗且接收板正对阳光时，每平方米面积上每秒钟能接收到太阳辐射的能量为1000J，太阳能电池提供的电压为120V，可供电动机正常工作的电流为10A。
太阳能电池将太阳能转化为电能的效率是_____。电动机正常工作时，将电能主要转化为_____ 能。若转化效率是80%，且该车沿水平路面匀速行驶时所获得的牵引力是150N，则该车匀速行驶的速度是_____m/s。
11．近期流行的“自拍神器”给旅行者自拍带来方便，如图所示。与直接拿手机自拍相比，利用自拍杆可以_____物距，减小人像的大小，从而_____取景范围，取得更好的拍摄效果（均选填“增大”或“减小”）．在使用时它是一个_____杠杆。
12．某列高铁的时刻表如下表所示，从上海至北京的平均速度是______km/h；高铁站台安全黄线与站台边缘有一定距离，这是因为列车周围的空气流速大、压强______（选填“大”或“小”），站在安全线以内可能会被吸向列车，非常危险；坐在车上的小洋发现在列车刹车过程中，放置在过道内的行李箱突然自行向车头方向移动，这是由于箱子具有______。
13．某高铁列车以300千米/时的速度匀速行驶，以地面为参照物，列车是_____的（选填“运动”或“静止”），经过0.5小时列车行驶的路程为_____千米；车轮行驶过后铁轨会发热，这是通过_____的方式使铁轨的内能增大．
14．如图所示的实验中，闭合开关后，支架上原先静止的轻质铝管ab会朝某个方向运动，这表明磁场对通电导体会产生 ________的作用，改变磁场方向或者改变 ________方向，可以使铝管ab运动的方向发生改变． ________（填“电动机”或“发电机”）就是根据这个原理制成的．
​
三、作图题（共7分）
15．如图中是活塞式抽水机的示意图。其手柄相当于一个杠杆，O是支点。请画出阻力F2对支点O的力臂L2；并画出在a点施加的最小动力F1的示意图。
16．如图甲为凹面镜对光的作用示意图，请在图乙中做出光线AO经凹面镜后的反射光线，并标识出A的像点A'。
（________）
17．请在图中画力F对支点O的力臂，并用L表示。
四、实验题（本大题共5小题，共20分）
18．在探究“电阻上的电流跟两端电压关系”的实验过程中小刚同学做出了以下猜想：
A．电阻一定，电流跟电压成正比。
B．电阻一定，电流跟电压成反比。
C．电流跟电压无关。
你认为合理的猜想是_____（填序号），你的依据是_____。为了检验猜想是否正确，小刚设计了如图所示的电路图，其中电源电压为3V，电阻R为20Ω，变阻器R'上标有“15Ω 1A”字样。
①请你帮他选量程：电压表应选_____V，电流表应选_____A。
②上表是小刚记录的数据，请你替小刚写出结论：电阻一定时，_____。
③小刚在实验中想把电压表的示数调到1V，但无论怎样调节都无法达到要求，其原因是_____。小刚还想用这个电路研究电流跟电阻的关系，并与上表中的第1次实验数据作比较，于是他把20Ω的电阻换成10Ω，闭合开关后，小刚的下一步操作是_____，记录数据；接着他再把10Ω电阻换成5Ω，重复上述操作。
19．物理兴趣小组想知道美术课上用的橡皮泥密度的大小，他们取了同一块橡皮泥，采用两种实验方案，来测量橡皮泥的密度．
方案一：选择天平、量筒、水和细线进行实验，实验过程按图甲所示的顺序进行．
（3）由图甲可知：橡皮泥的体积V＝_____cm3；橡皮泥的质量m＝_____g；橡皮泥的密度ρ＝_____kg/m3．
（3）甲实验过程测出的密度结果将_____（选填“偏大”、“偏小”或“准确”），原因是_____．
方案二：选择弹簧测力计（如图乙）、水和细线，设计方案如下：
（3）橡皮泥用细线系好，用测力计测出橡皮泥的重为G3．
（4）用测力计吊着橡皮泥浸没水中，读出这时测力计的示数为G3．
（5）可知橡皮泥密度的表达式ρ＝_____（用所测量的符号表示，水的密度为ρ0）．
（6）乙方案中能否测出橡皮泥的密度？原因是_____．
20．为测定“额定电压为2.5V的小灯泡电功率”的实验中，电源电压保持不变．
如图甲所示，连接电路时开关应处于_____状态．实验时，若无论怎样移动滑动变阻器的滑片，小灯泡始终不亮，但电压表有示数，电流表示数几乎为零，则故障的原因可能是_____（选填“电流表与导线”或“灯泡与灯座”）接触不良．故障排除后，闭合开关，变阻器滑片P在某处时，电压表示数为2V，电流表示数如图乙所示．若想测量小灯泡的额定功率，应将滑动变阻器的滑片P向_____端（选填“左”或“右”）移动．当小灯泡正常发光时，电流表示数如图丙所示，小灯泡的额定功率为_____W．在初中学习阶段，我们通常把电流表的电阻近似看作0，把电压表看作断路，这是一种理想模型．实际上，电流表也有一定的阻值，电压表中也有较小的电流，因此，我们用以上方法测出的小灯泡的额定功率比真实值偏_____．没有电压表，小军找了一个阻值为10Ω的定值电阻R，设计了图丁所示的电路图也测出了小灯泡的功率．简述实验过程中需测量的物理量并用相应字母表示．
a．只闭合开关S1和S2，调节变阻器，使电流表示数为_____A时，小灯泡正常发光．
b．只闭合开关S1和S3，_____．
c．P灯＝_____（用已知量和测量量表示）．
21．在探究“凸透镜成像规律”的实验中．
如图甲，平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f＝_____cm．实验前，应把烛焰和光屏的中心调到凸透镜的_____上；如图乙，光屏上呈现清晰的像，若保持蜡烛和光屏位置不变，移动透镜至_____刻度线处，光屏上能再次呈现清晰的像，该结论除了可以用实验去验证，也可以利用光的_____原理来解释；如图丙，小明借来物理老师的眼镜，并将其靠近凸透镜左侧，发现光屏上的像由清晰变模糊，将光屏远离透镜时又发现了清晰的像，说明老师的眼镜的镜片是_____透镜，老师的视力缺陷_____（选填“近视”或“远视”）．
22．实验室中，常用______测量物体的温度．如图所示是探究“______”的实验装置．在探究“平面镜成像的特点”的实验中，用______作为平面镜，并______放置在水平桌面上．
五、计算题（本大题共2小题，共13分）
23．如图甲是小明家的养生壶。它有高温，中温、低温三个档位，如图乙是它工作电路图，图表是其部分参数，其中R1，R2为发热电阻，R2＝100Ω．求：
（1）发热电阻R1的阻值是多少？
（2）该养生壶中温档时的电功率是多少？
（3）在额定电压下用高温档加热2kg水，使其温度从30℃上升到90℃，求烧开一壶水需要多长时间？[不计热量损失，c水＝4.2×103J/（kg•℃）]
24．如图所示，用500N的拉力，将重1200N的木箱匀速提升1.5m，所用的时间为30s．
拉力所做的有用功是多少？拉力的功率是多少？滑轮组的机械效率是多少？
六、综合能力题（本大题共3小题，共18分）
25．如图1是美的电器生产的一款饮水机，其加热水箱部分工作原理电路图可简化成如下图2所示，其中S是一个自动温控开关，R1为电加热管，当饮水机处于加热状态时，水被迅速加热；达到设定温度时，S自动切换到另一处于保温状态．请回答下列问题：
A、B是两种不同颜色的指示灯．如果用红色表示正在对水加热，绿色表示保温，则电路图中可标明________为红色指示灯．在加热状态下，饮水机正常工作时电路中的电流是多大_____？电阻R2的阻值是多大_____？（不考虑温度对阻值的影响，且不计指示灯的阻值）．饮水机正常工作时，加热管放出的热量90％被水吸收，将加热水箱中的水从初温20℃加热到92℃，试计算出需要多少加热时间_______？（c水=4.2×103J/（kg•℃））
26．如图甲是一测温装置的原理电路，热敏电阻R1的阻值随温度变化情况如图乙所示，电源电压U恒定，定值电阻R0＝20Ω.
当温度升高时，定值电阻R0两端电压________.（选填：变大/变小不变）小华将一量程为3V的电压表接入电路将其改装成温度表，要求满足以下两个条件：温度表的量程为80℃；温度升高，电压表示数增大
①小华应将电压表与________并联（选填：R1或R0）
②求该电路的电源电压______；
③求改装好的温度表“0℃”对应的电压值_______若仅在上述电路中再串联一定值电阻R2，即可使电路所能测量的最高温度为140℃
①请在图丙的虚线框内将R1、R0、R2和电压表连入电路；
②求出R2的阻值_____
27．读短文,回答问题：
贫民窟中的黑科技 单靠重力工作的电灯
当我们在受电灯带来的各种便利时,身处在发展中国家贫困地区的人们却在依靠极度危险的煤油灯进行照明。针对发展中国家普遍用不上电的情况,2012年12月,英国伦敦设计师马丁瑞德福和吉姆里弗斯发明了一款实用的“重力灯”( Gravity Light),顾名思义,它靠重力发电,在灯身上挂着的一重物,重物下落时,它会拉动灯中心的一根绳子,从而启动一台发电机,发电机把下落重物产生的能量为灯供电。这和手摇式发电装置的原理一样,只不过重力灯的运动方向更垂直,这种重力灯和苹果手机一起被为最伟大的发明
现在，重力灯迎来了第三代“重力LED灯GL02”,其亮度相当于一个12瓦的日光灯(如图甲),使用寿命可以达到200年。“重力LED灯GL02”挂于大约2米高,通过拉几下珠绳把重物吊起,松开后,重物因重力的关系会慢慢下降(每秒大约2mm,如图乙),重力灯的内部结构如图丙所示,以一系列的齿轮带动一个直流发电机,发电时间约为20分钟。“重力LED灯GL02”采用了全新的保护机制,可以确保超重的物体安全地着陆地面,当沙包落到地面时,只要将沙包再提离至原来位置,又可以继续发电,这样就能拥有绿色、不用电池,无污染、使用“零”成本、源源不断的光线,而且“重力LED灯GL02”机身上有DC插座,还可以为收音机等设备进行供电,其他类似的装置——比如电池充电器也能用同样的方式工作·重力LFD灯的照明时间取决于安装的高度,正常情况下,实于1.8米的高度,可以维持约20分钟的照明,当然你实装高度的越高,维持时间越长。
（1）重力灯的主要构件是直流发电机,它的工作原理是__________
（2）重力灯工作过中主要的能量转化形式是：将______能转化成______能再转化成光能。
（3）如果某一次使用重力灯,将质量为20kg的重物吊起到1.8m的高度释放,重物以2mm/s速度匀速竖直下降,整个过程中可使10只并联的标有3V 10mALED灯正常发光。则整个过程中重物的重力做功_______J(g=10N/kg);重力灯的能量转化效率为______________
（4）重力灯是绿色、无污染的清洁照明工具，使用“零”成本。但它也有不足之处，请说出使用重力灯的一点不足：________
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
图为筷子竖直插入盛水玻璃杯内的俯视图，A处为筷子，ABP表示由筷子发出的穿过玻璃杯壁B射向观察者P处的一条光线．ON为过B点沿半径方向的直线，即在B处和空气的分界面的法线，上述光线则相当于在B处由水中射入空气中，图中的角i和角r分别为此光线的入射角和折射角，根据光的折射规律可知，应有r＞i．所以观察者在P处看到的筷子A的像A′的位置不是在A的实际位置，而是由其实际位置偏离杯中心的方向向杯壁靠拢一些，据此可知．以筷子竖直插入玻璃杯中时，其侧视图应该是图中的A或D图才与实际情况相符；同时，玻璃杯此时相当于一个凸透镜，对筷子起到了放大的作用，因此，观察到的筷子比实际粗些．所以选D．
2、B
【解析】
A. 能发光的物体是光源，苔花不会发光，所以不是光源，故A错误；
B. 我们能看到苔花是因为光照在苔花发生了反射，反射光线进入我们的眼睛，故B正确；
C. 用放大镜可以观察到放大漂亮的苔花，此时放大镜所成的像是正立放大的虚像，故C错误；
D. 影子的形成说明光是沿直线传播的，由于光的直线传播，被物体挡住后，物体后面就会呈现出阴影区域，就是影子，故D错误。
3、D
【解析】
A．冰层变薄，是由固态变为液态，属于熔化，故不符合题意；
B．地上的水很快变干是液态水变成水蒸气，是汽化，故不符合题意；
C．露是由空气中的水蒸气液化形成的小水珠，是液化，故不符合题意；
D．树枝上形成雾凇，是由气态变为固态，属于凝华现象，故符合题意．
4、B
【解析】
A．将一滴墨水滴入一杯热水中，一段时间后整杯水都变色了，这是因为墨水分子和水分子在不停的运动的结果，属于扩散现象，不合题意；
B．把两根铅柱的端面磨平后用力压紧，两铅柱就合在一起，即使在下面吊一个重物也不会分开；说明分子间存在引力，符合题意；
C． 铅板和金板长时间压紧在一起，铅和金会互相渗透，属于固体的扩散，说明分子在不停的做无规则运动，不合题意；
D．抽掉玻璃板后，可看到两种气体逐渐混合在一起，颜色变得均匀，这是分子运动的结果，是扩散现象，不合题意；
5、D
【解析】
A、人骑自行车下坡时，质量不变，高度变小，其重力势能变小；同时其速度变快，即动能变大，所以自行车下坡时重力势能逐渐转化为动能，故A错误；
B、车对地面的压力作用在地面上，地面对车的支持力作用在车上，二力不是作用在同一个物体上，所以二力不是一对平衡力，故B错误；
C、车绕着跑道匀速转圈时，自行车的运动方向不断变化，运动状态不断变化，故C错误；
D、轮胎上做有凹凸不平的花纹增大了接触面的粗糙程度，从而增大了摩擦；车座设计成较宽大的“马鞍形”，是在压力一定时，增大受力面积，减小对人臀部的压强，故D正确．
6、D
【解析】
由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流．灯泡正常发光时的电压UL=3V，由图乙可知通过灯泡的电流IL=0.25A，故干路电流最大为0.25A，即电流表最大示数为0.25A，故A选项错误；
由题意可知，电压表的最大值为3V，所以小灯泡两端最小电压可以为2V，当小灯泡两端电压为2V时，通过其电流为0.2A，此时小灯泡的电功率为：2V×0.2A=0.4W，所以0.5W一定不是小灯泡的最小电功率，故B选项错误；
电源电压为5V，当电路中达到允许最大通过的电流时，电路消耗的功率最大，因为电路中允许通过最大电流为0.25A，此时电路最大功率Pmax=UImax=5V×0.25A=1.25W，故C选项错误；
当滑动变阻器两端的电压U滑大=3V时，滑动变阻器接入电路中的电阻最大，此时灯泡两端的电压：UL′=U-U滑大=5V-3V=2V，由图象可知，电路中的电流I小=0.2A，滑动变阻器接入电路中的最大阻值：；故D正确．
7、C
【解析】
判断物体的浮沉，除通过比较浮力和重力的大小进行判断外，还可以通过比较物体的密度与液体的密度的大小进行判断．
【详解】
物体的重力G=mg=0.12kg×10N/kg=1.2N；物体受到的浮力F浮=ρ水gV排=1.0×103kg/m3×10N/kg×10-4m3=1N；因为G﹥F浮，所以物体在水中会下沉直至沉在溢水杯底部．
故选C．
二、填空题（本大题7小题，共21分）
8、增大 连通器
【解析】
拦河大坝之所以修成“上窄下宽”的形状，是因为水的压强随深度增加而增大，这样可以承受更大的压强。
三峡大坝的船闸是连通器在实际中的具体运用。
9、密度 小
【解析】
AG1采用的新材料除硬度大外、还具有密度小的物理属性，这样可以在体积不变的情况下，减小其质量，便于起飞．由于流体压强与流速有关，流速越大的地方压强越小，流速越小的地方压强越大，飞机起飞时，机翼上表面空气流速大，下表面空气流速小，所以飞机机翼上表面受到向下的压强小，下表面受到向上的压强大，于是产生了一个向上的压强差，正是这个向上的压强差为飞机提供了向上的升力；
10、15% 机械 6.4
【解析】
（1）太阳能电池1s输出的电能：W=UIt=120V×10A×1s＝1200J；
太阳能电池板1s接收的能量为：E=1000J/（m2•s）×8m2×1s=8000J；
则太阳能电池将太阳能转化为电能的效率：η==15%；
（2）电动机工作时，消耗电能，主要产生机械能，主要将电能转化为机械能；
转化成的机械能为：W机=Wη′=1200J×80%＝960J；
电动机的输出功率为：P==960W；
因为做匀速直线运动，所以由P==Fv得到，该车匀速行驶的速度：v==6.4m/s。
11、增大 增大 费力
【解析】
根据凸透镜成实像时，物距越大，像距越小，像越小，可知“自拍神器”与直接拿手机自拍相比，自拍杆可以增大物距，减小像的大小，增大取景范围；手机拍照杆在使用的过程中，动力臂小于阻力臂，属于费力杠杆。
12、300 小 惯性
【解析】
由高铁时刻表可知，上海到北京的路程：s=1350km，高铁的运行时间：t=13：30-09：00=4h30min=4.5h，高铁的平均速度：v==300km/h；
当高铁列车经过站台时，会带动人和车之间的空气流动速度加快，压强更小，此时人外侧的空气流动速度慢，压强较大，根据流体压强与流速的关系可知：人外侧空气流速慢压强大，而内侧流速快压强小，会产生一个向内侧的压强差，将人推向火车，易出现危险。所以高铁站台的安全线到站台边缘的距离比普通火车站台的安全线到站台边缘的距离更远；
车减速时，行李箱由于惯性保持原来的速度，所以车速会小于行李箱的速度，行李箱会向前运动。
13、运动 150 做功
【解析】
以地面为参照物，列车和地面之间的位置在发生变化，所以列车以地面为参照物是运动的．由v 得列车行驶的路程：s＝vt＝300千米/小时×0.5小时＝150千米；列车通过时，车轮和铁轨之间相互摩擦，要克服摩擦做功，使铁轨的内能增大，温度升高；所以通过做功的方式改变物体的内能．
点睛：（1）判断列车的运动状态要看相对于参照物的位置是否发生了改变；（2）根据公式s＝vt即可算出高铁行驶的路程；（3）做功可以改变物体的内能，外界对物体做功，物体的内能增大，温度升高．
14、力 电流 电动机
【解析】
试题分析：开关闭合前，导体不运动，开关闭合后，导体中有电流通过，导体运动起来，说明磁场对通电导体会产生力的作用；改变磁场的方向或者电流的方向，铝管运动的方向发生改变；根据这一原理制成了电动机．
【考点定位】磁场对电流的作用
三、作图题（共7分）
15、
【解析】
过O点作阻力F2的垂线，即为阻力F2对支点O的力臂L2；
根据杠杆平衡的条件，F1×L1＝F2×L2，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长，阻力的方向已标出，所以动力的方向应该向下，连接支点O与a点，过a点作Oa的垂线就得到在a点施加的最小动力F1，如下图所示：
16、
【解析】
观察图甲知道，平行光线经过凹镜的反射，变为了会聚在焦点的光线，所以，光线AO经凹面镜后的反射光线，经过焦点，与另一条反射光线的交点即A的像点A'：
17、
【解析】
反向延长力F画出力F的作用线，再由O向F的作用线作垂线段，即为该力的力臂L，如图所示：
四、实验题（本大题共5小题，共20分）
18、A 小灯泡与一节干电池连接，发光较暗，与两节相接时较亮；或欧姆定律或电压是电流形成的原因等 0～3 0～0.6 通过导体的电流与其两端电压成正比 滑动变阻器最大阻值太小 调节滑动变阻器的滑片，使电压表的示数为2V
【解析】
（1）根据欧姆定律可知，电阻一定时，电流与电压成正比，且学习电压时，我们知道电压是形成电流的原因，所以电压越大时，电流也越大，还有灯泡在实际电路中工作时，电压越高，小灯泡越亮，所以正确的猜想是：电阻一定，电流跟电压成正比，故选A。
（2）电源电压为3V，所以选电压表0-3V的量程即可，当滑动变阻器滑片在左端时，电路中有最大电流为：，此电流小于0.6A，所以电流表选择0-0.6A量程。
（3）根据表格中的实验数据可知，三次的电压与电流的比值都相等，所以可得：电阻一定时，电流与电压成正比。
（4）根据串联电路的分压特点，电压与电阻成正比，当滑动变阻器电阻最大时，定值电阻两端的电压最小，此时定值电阻与滑动变阻器的电阻的比为：，所以定值电阻的电压最小为：，所以不能将定值电阻两端的电压调整为1V，即滑动变阻器的阻值小。
（5）把20Ω的电阻换成10Ω后，根据控制变量的思想，应保证两次实验电阻两端的电压不变，即与第一次实验时电压表的示数相同，所以，闭合开关后，调整滑动变阻器使定值电阻两端的电压仍为2V。
答案： (1). A (2). 小灯泡与一节干电池连接，发光较暗，与两节相接时较亮；或欧姆定律或电压是电流形成的原因等 (3). 0～3 (4). 0～0.6 (5). 通过导体的电流与其两端电压成正比 (6). 滑动变阻器最大阻值太小 (7). 调节滑动变阻器的滑片，使电压表的示数为2V
点睛：难点是第四问中为什么电压不能调整到1V，应熟练掌握串联电路的分压特点，串联电路的电流处处相等，根据，电阻越大，分得电压越多，即电压与电阻是成正比的，所以当滑动变阻器阻值太小时，定值电阻两端的电压不能调整到1V。
19、×303偏大先测量橡皮泥的体积，后测量橡皮泥的质量，橡皮泥上沾有水，会使橡皮泥的质量测量值偏大，橡皮泥的体积测量是准确的，所以橡皮泥的密度偏大不能，橡皮泥的重力小于弹簧测力计的分度值，无法准确测量重力，无法准确求出浮力，无法准确求出橡皮泥的密度
【解析】
方案一：（3）橡皮泥的体积V＝30ml﹣30ml＝30ml＝30cm3，
橡皮泥的质量m＝30g+3.4g＝33.4g，
橡皮泥的密度ρ＝＝＝3.34g/cm3＝3.34×303kg/m3
（3）先测量橡皮泥的体积，后测量橡皮泥的质量，橡皮泥上沾有水，会使橡皮泥的质量测量值偏大，橡皮泥的体积测量是准确的，所以橡皮泥的密度偏大．
方案二：（5）用弹簧测力计测量橡皮泥的重力G3，把橡皮泥浸没在水中读出弹簧测力计示数G3，
橡皮泥受到的浮力：F浮＝G3﹣G3，
橡皮泥浸没在水中受到的浮力为：F浮＝ρ水gV排＝G3﹣G3，
橡皮泥的体积：V＝V排＝，
橡皮泥的质量：m＝，
所以橡皮泥的密度为：ρ＝＝．
（6）橡皮泥的重力：G3＝mg＝0.0334kg×9.8N/kg＝0.33333N，
弹簧测力计的分度值是0.3N，
橡皮泥的重力小于弹簧测力计的分度值，无法准确测量重力，无法准确求出浮力，无法准确求出橡皮泥的密度．
20、断开 灯泡与灯座 左 0.55 大 0.25 读出电流表示数I 2.5V
【解析】
（1）连接电路时，为保护电路开关应断开；闭合开关，小灯泡不亮，电流表无示数，说明电路中有断路的地方，电压表示数接近电源电压，说明电压表的两个接线柱和电源连接的部分没有断路，故障是灯泡与灯座接触不良了；
（2）变阻器滑片P在某处时，电压表示数为2V，小于灯泡额定电压，应使电路中的电流增大，滑动变阻器的阻值应变小，滑片应向左端移动，直到电压表示数等于额定电压2.5V；
（3）当小灯泡正常发光时，电流表示数如图丙所示，此时电流表量程为0-0.6A，分度值为0.02A，电流表示数0.22A，故小灯泡的额定功率为：P=UI=2.5V×0.22A=0.55W；因为电流表测量灯泡和电压表中的电流之和，所以电流比真实值偏大，电压等于真实值，根据P=UI知道，用以上方法测出的额定功率比真实值偏大；
（4）根据题意知道，小灯泡正常发光是的电流是：I=U/R=2.5V/10Ω=0.25A；
故实验步骤如下：
a．只闭合开关S1 和S2，调节变阻器，使电流表示数为0.25A时，小灯泡正常发光；
b．只闭合开关S1 和S3，读出电流表示数I；
c．P灯=UI灯=2.5V（I-0.25A）．
点睛：本题考查的是测定“额定电压为2.5V的小灯泡电功率”的实验，涉及连接电路图、电流表读数、求灯泡电功率等问题，是一道综合性较大试题，有一定的难度．
21、10.00 主光轴 40 cm 光路可逆 凹 近视
【解析】
(1)由图甲知，焦点到凸透镜的距离为20.00cm−10.00cm＝10.00cm，所以凸透镜的焦距为f＝10.00cm，实验中应调节光屏、烛焰中心与凸透镜的中心在同一高度处，即把烛焰和光屏的中心调到凸透镜的主光轴上；
(2)由图乙知，当蜡烛在刻度尺的10cm处，u＝15cm，v＝55cm−25cm＝30cm，根据折射中光路可逆可知，保持蜡烛和光屏位置不变，当u＝30cm时，即凸透镜移动至40cm刻度线处，在屏上能再次呈现清晰的像；
(3)将一副眼镜放在蜡烛和凸透镜之间，结果，光屏上原来清晰的像变模糊了，他只将光屏向远离凸透镜的方向移动适当距离时，又在光屏上观察到蜡烛清晰的像，说明光线延迟会聚成像了，故放置的是使光线发散的凹透镜，这种眼镜是用来矫正近视眼的，故老师为近视眼．
（1）图中测量凸透镜焦距的方法：平行光聚焦法，亮点为焦点，焦点到光心的距离为就焦距，由此可以确定其焦距是多少；为使像能够成在光屏的中央，应调节凸透镜、光屏和烛焰的中心大致在同一高度处；（2）当2f>u>f，成倒立、放大的实像，v>2f；光的折射中光路是可逆的，据此进行分析；（3）近视眼是由于晶状体太厚，折光能力太强造成的，使像成在视网膜的前方，应佩戴凹透镜进行矫正；根据像远离凸透镜，可判断眼镜对光线具有发散作用，从而可判断出老师的视力缺陷．
22、温度计 二力平衡的条件 玻璃板 竖直
【解析】
实验室中，测量物体的温度的仪器是温度计；如图所示，两个弹簧测力计拉力，大小相等、方向相反、作用在一条直线上、作用在一个物体上，因此是探究二力平衡的条件的实验装置；在探究“平面镜成像的特点”的实验中，用透明的玻璃板代替平面镜，在物体一侧能看到物体的像，同时也能看到代替物体的另一个物体，为了用蜡烛B准确确定A的像的位置，应将玻璃板竖直立在水平桌面上．
五、计算题（本大题共2小题，共13分）
23、（1）100Ω（2）484W（3）521s
【解析】
（1）当开关S2接B，S1断开时，两电阻串联，根据串联电阻大于其中任一电阻，此时电路中电阻值最大，由 可知，此时总功率最小，为低温档，由得，电路的总电阻： ，根据电阻的串联，则发热电阻R1的阻值：R1＝R总﹣R2＝200Ω﹣100Ω＝100Ω；
（2）当开关S2接B，S1闭合时，电路为R1的简单电路，为中温档，养生壶中温档时的电功率：；
（3）2kg水温度从30℃上升到90℃，水吸收的热量： ，不计热损失， ，则用高温档加热的时间：.
24、（1）1800J；
（2）75W；
（3）80%．
【解析】
（1）工人做的有用功：
W有=Gh=1200N×1.5m=1800J；
（2）由滑轮组可知，有三段绳子承担物重，拉力移动的距离：
s=3h=3×1.5m=4.5m，
则人做的总功：
W总=Fs=500N×4.5m=2250J；
则工人做功的功率：
；
（3）机械效率：
。
六、综合能力题（本大题共3小题，共18分）
25、A 4A 825Ω 420s
【解析】
(1)当S接左面时电路中只有电阻R1，总电阻最小，电流路中电流最大，发热管功率就会最大，处于加热状态，因此A灯为红色灯，B为绿色；
(2)加热时加热管的电功率P1=880W，电阻 ，保温时，电功率P2=55W，根据公式 可知，在加热状态下，饮水机正常工作时电路中的电流 ；保温状态下，电路的总电阻 ，R2=R−R1=880Ω−55Ω=825Ω；
(3)加热水箱中水的质量=1.0×103kg/m3×1.1×10−3m3=1.1kg，水吸收的热量： =4.2×103J/(kg⋅℃)×1.1kg×(92℃−20℃)=3.3264×105J，加热管的热效率为90%，根据 ，则电热管需要放出的热量是：，饮水机加热时加热管的功率为880W，则加热的是时间为：.
26、变大 R0 9V 1V 20Ω
【解析】
（1）由电路可知，热敏电阻和定值电阻串联，由图乙可知，当温度升高时，热敏电阻的阻值变小，电路的总电阻变小，根据可知电路中的电流变大，根据U=IR可知定值电阻两端的电压变大；
（2）①由（1）可知，温度升高，定值电阻R0两端的电压变大，所以温度升高，电压表示数增大，电压表应该与R0并联；
②电压表的最大值是3V，温度表的量程为80℃，温度80℃时，电路中的电流，由图乙得温度80℃时，热敏电阻R1=40Ω，
电源电压U=I（R1+R0）=0.15A×（40Ω+20Ω）=9V；
③由图乙可知温度为0℃时热敏电阻的阻值为R1′=160Ω，电路中的电流，电压表示数为U0′=I′R0=0.05A×20Ω=1V；改装好的温度表“0℃”对应的电压值是1V；
（3）①由图乙可知：热敏电阻R1的最小阻值为20Ω，当热敏电阻为20Ω时，通过电路的电流，R0两端的电压，会超过电压表的量程，根据串联分压可知将R2串联在电路中，如图所示：
②由题意得：当热敏电阻为20Ω时，能达到测量的最大值，此时电压表示数为3V，电路中的电流，总电阻，则R2=R总-R1-R0=60Ω-20Ω-20Ω=20Ω。
27、电磁感应 机械 电 360 75% 功率小、供电时间短；不能持续供电
【解析】
（1）发电机的工作原理是电磁感应现象，即闭合电路中的一部分导体切割磁感线时，电路会产生感应电流；
（2）重力灯工作过程中主要的能量转化形式是：将机械能转化为电能，电能转化为光能；
（3）重力所做的功：；利用知，下落时间：；10只3V、10mALED灯消耗的电能：；重力灯的能量转化效率：；
（4）使用时把悬挂在绳子末端的重物提至灯的顶端，因此悬挂的高度有一定的局限性。同时，功率小；供电时间短；不能持续供电。
车站
到达时刻
发车时刻
里程（km）
上海
——
09：00
0
济南
12：15
12：30
912
北京
13：30
——
1350
实验次数
1
2
3
电压U/V
2
2.4
2.8
电流I/A
0.1
0.12
0.14
项目
参数
电源电压（V）
220
低温档功率（W）
242
高温档功率（W）
968
容积（L）
3
