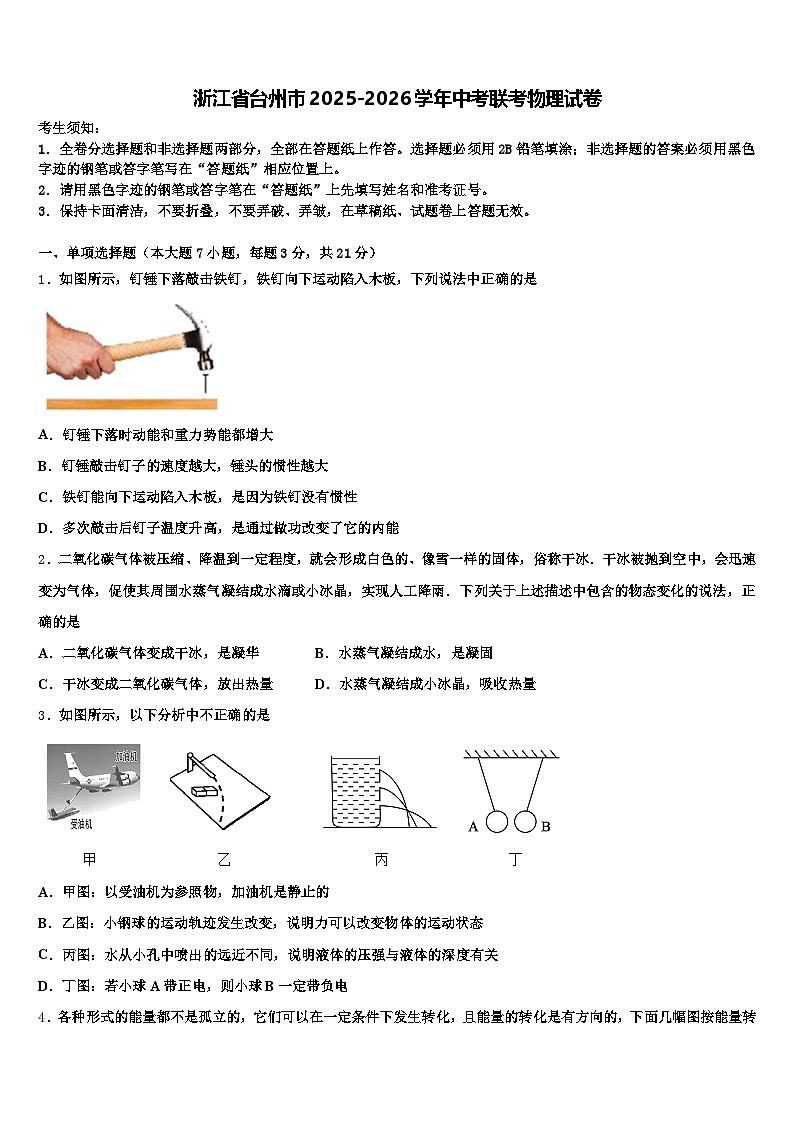

浙江省台州市2025-2026学年中考联考物理试卷（含答案解析）

这是一份浙江省台州市2025-2026学年中考联考物理试卷（含答案解析），共19页。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示，钉锤下落敲击铁钉，铁钉向下运动陷入木板，下列说法中正确的是
A．钉锤下落时动能和重力势能都增大
B．钉锤敲击钉子的速度越大，锤头的惯性越大
C．铁钉能向下运动陷入木板，是因为铁钉没有惯性
D．多次敲击后钉子温度升高，是通过做功改变了它的内能
2．二氧化碳气体被压缩、降温到一定程度，就会形成白色的、像雪一样的固体，俗称干冰．干冰被抛到空中，会迅速变为气体，促使其周围水蒸气凝结成水滴或小冰晶，实现人工降雨．下列关于上述描述中包含的物态变化的说法，正确的是
A．二氧化碳气体变成干冰，是凝华B．水蒸气凝结成水，是凝固
C．干冰变成二氧化碳气体，放出热量D．水蒸气凝结成小冰晶，吸收热量
3．如图所示，以下分析中不正确的是
A．甲图：以受油机为参照物，加油机是静止的
B．乙图：小钢球的运动轨迹发生改变，说明力可以改变物体的运动状态
C．丙图：水从小孔中喷出的远近不同，说明液体的压强与液体的深度有关
D．丁图：若小球A带正电，则小球B一定带负电

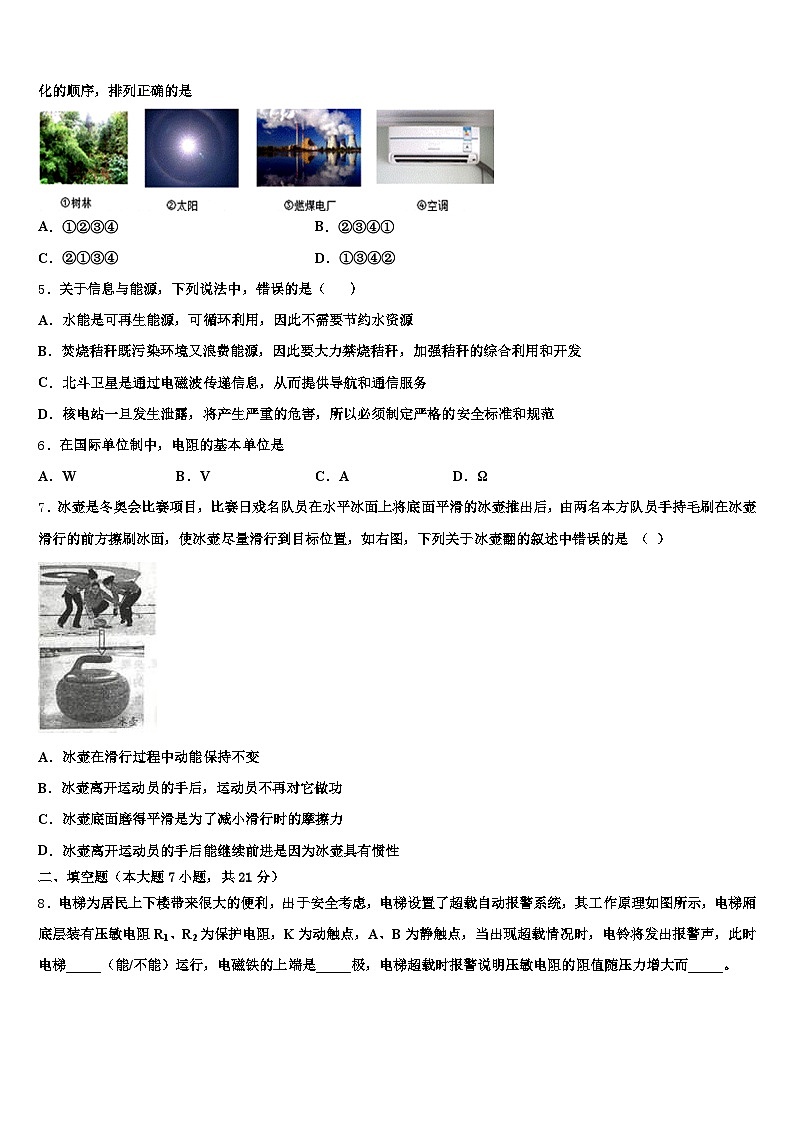

4．各种形式的能量都不是孤立的，它们可以在一定条件下发生转化，且能量的转化是有方向的，下面几幅图按能量转化的顺序，排列正确的是
A．①②③④B．②③④①
C．②①③④D．①③④②
5．关于信息与能源，下列说法中，错误的是（ ）
A．水能是可再生能源，可循环利用，因此不需要节约水资源
B．焚烧秸秆既污染环境又浪费能源，因此要大力禁烧秸秆，加强秸秆的综合利用和开发
C．北斗卫星是通过电磁波传递信息，从而提供导航和通信服务
D．核电站一旦发生泄露，将产生严重的危害，所以必须制定严格的安全标准和规范
6．在国际单位制中，电阻的基本单位是
A．WB．VC．AD．Ω
7．冰壶是冬奥会比赛项目，比赛日戏名队员在水平冰面上将底面平滑的冰壶推出后，由两名本方队员手持毛刷在冰壶滑行的前方擦刷冰面，使冰壶尽量滑行到目标位置，如右图，下列关于冰壶翻的叙述中错误的是 （ ）
A．冰壶在滑行过程中动能保持不变
B．冰壶离开运动员的手后，运动员不再对它做功
C．冰壶底面磨得平滑是为了减小滑行时的摩擦力
D．冰壶离开运动员的手后能继续前进是因为冰壶具有惯性
二、填空题（本大题7小题，共21分）
8．电梯为居民上下楼带来很大的便利，出于安全考虑，电梯设置了超载自动报警系统，其工作原理如图所示，电梯厢底层装有压敏电阻R1、R2为保护电阻，K为动触点，A、B为静触点，当出现超载情况时，电铃将发出报警声，此时电梯_____（能/不能）运行，电磁铁的上端是_____极，电梯超载时报警说明压敏电阻的阻值随压力增大而_____。

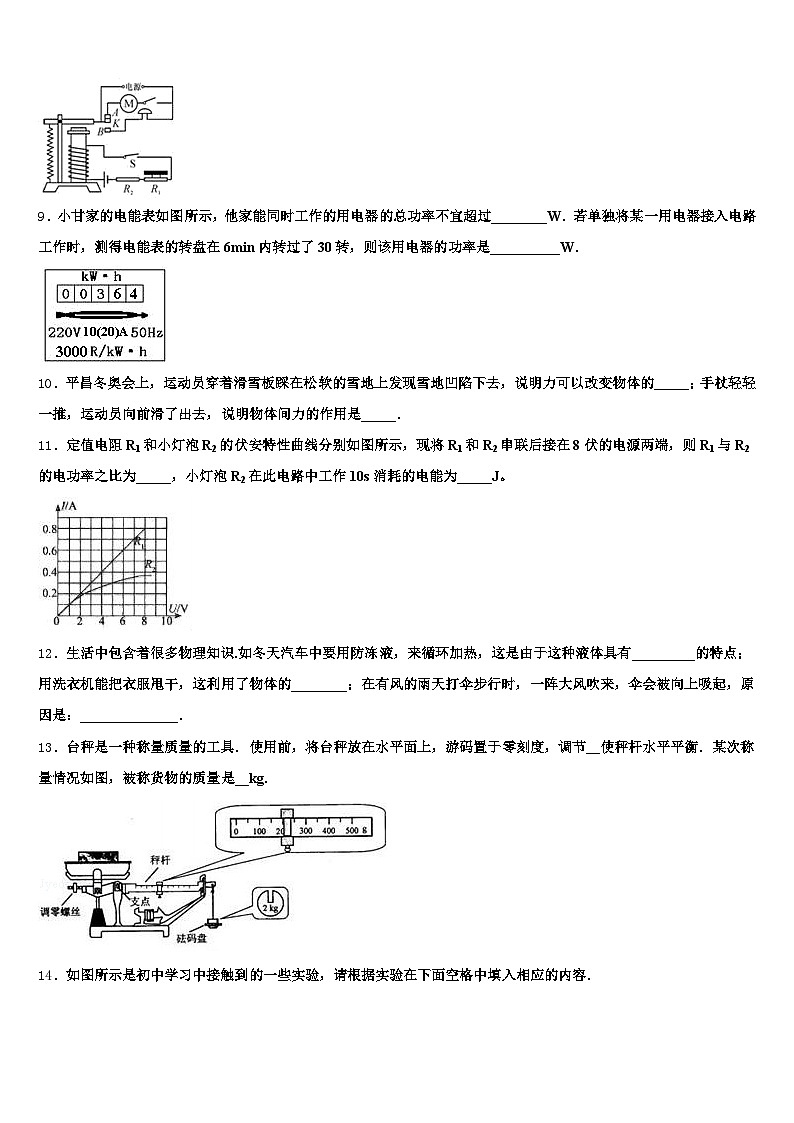

9．小甘家的电能表如图所示，他家能同时工作的用电器的总功率不宜超过________W．若单独将某一用电器接入电路工作时，测得电能表的转盘在6min内转过了30转，则该用电器的功率是__________W．
10．平昌冬奥会上，运动员穿着滑雪板踩在松软的雪地上发现雪地凹陷下去，说明力可以改变物体的_____；手杖轻轻一推，运动员向前滑了出去，说明物体间力的作用是_____．
11．定值电阻R1和小灯泡R2的伏安特性曲线分别如图所示，现将R1和R2串联后接在8伏的电源两端，则R1与R2的电功率之比为_____，小灯泡R2在此电路中工作10s消耗的电能为_____J。
12．生活中包含着很多物理知识.如冬天汽车中要用防冻液，来循环加热，这是由于这种液体具有_________的特点；用洗衣机能把衣服甩干，这利用了物体的________；在有风的雨天打伞步行时，一阵大风吹来，伞会被向上吸起，原因是：______________．
13．台秤是一种称量质量的工具．使用前，将台秤放在水平面上，游码置于零刻度，调节__使秤杆水平平衡．某次称量情况如图，被称货物的质量是__kg．
14．如图所示是初中学习中接触到的一些实验，请根据实验在下面空格中填入相应的内容．
（1）如图A：向下吹气，纸片会向中间靠拢，可用_________的关系来解释；
（2）如图B：电铃是利用_________工作的；
（3）如图C：根据图示原理可以制成_________机；
（4）如图D：听到收音机发出“咔咔”声，这一现象验证了_________的存在．
三、作图题（共7分）
15．杠杆OA可绕O点转动，受力情况如图所示．请在图中作出力F的力臂L．
16．在如图中，根据凹透镜的性质，完成光路图。
（_____）
17．图甲为一种测定油箱内油量的装置，把电流表刻度盘改为相应的油量体积数，就可以直接读出油箱中的油量．当油箱中的油量减少时，浮子就会带动滑杆使电流表的示数变小．现将电流表换成电压表，请用乙图设计一个电路，使油箱中的油量消耗到最少时，电压表的示数减小到零．
四、实验题（本大题共5小题，共20分）
18．在探究电流通过导体产生的热量多少与哪些因素有关时，采用如图所示的实验装置，请观察甲、乙两图并回答下列问题．
(1)在甲图实验中，若通电时间相同，发现右侧U形管内液面高度变化较大，这表明：在电流相同、通电时间相同的情况下，导体的_______越大，产生的热量越多．乙图的装置是用来研究电阻丝产生的热量与__________的关系．在实验中观察到左、右两侧U形管中液面都很快出现高度差且高度差相等，原因是电阻丝______断路排除故障后，重新利用乙装置进行实验，要使实验现象更明显，应该将R3换成电阻更_______(选填“大”或“小”)的电阻．
19．小康组用一只标有3.8V字样的小灯泡练习测定小灯泡的电功率．小灯泡的额定功率估计在1W左右．
（1）请用笔画线代替导线，完成实物电路的连接（要求：连线不得交叉）．
（______）
（2） 电路连接完毕后，闭合开关前滑动变阻的滑片P应置于______（选填“左”或“右”）端．
（3）闭合开关，发现灯泡不亮，电压表有示数，电流表无示数，任意移动滑动变阻器的滑片，电压表示数不变．经检查电路连接无误，且导线无接触不良之处，产生这种故障原因是_________．
（4）排除故障后，为测定小灯泡的额定功率，应调节滑动变阻器的滑片，使得电压表示数为________V．此时电流表示数如图所示，此灯泡的额定功率是________．（保留两位小数）
（5）她们还利用上述实验装置测量了小灯泡的电阻，并且为了减小误差，测量三次，取平均值．你认为她们这样做，有何不妥_____________________．
20．在“探究物体动能大小与物体速度、质量关系”的实验中，让小球A从斜面的不同高度由静止开始滚下，撞击水平木板上的木块B，如图。
（1）将小球A放在同一斜面上______（填“相同”或“不同”）高度处由静止释放，目的是使小球在撞击木块B时速度不同，通过实验现象可以得出结论：质量相同的物体，________，动能越大。
（2）通过观察木块B移动的距离长短，来判断小球动能的大小，利用的研究方法是_______（选填“控制变量法”或“转换法”）；若不计空气阻力，水平面绝对光滑，本实验将_______（选填“能”或“不能”）达到探究目的，理由是________。
（3）实验中若小球A释放高度一定，为了防止木块滑出木板，你的措施是_______（增大/减小）木块B的质量。
（4）小明同学联想到以前探究牛顿第一定律时，也用到了斜面，让小车从同一高度下滑，在不同的表面，看滑行的距离远近，最终停下来后，忽略空气阻力不计，小车在三个表面克服摩擦力做功是否相等：_____（选填“相等”或“不相等”）。
21．在探究“凸透镜成像规律”的实验中.
(1)如图甲, 平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f=_____cm.
(2)如图乙，光屏上呈现清晰的像素，此像的性质是_____的实像.若保持蜡烛和光屏位置不变，移动透镜至_____刻度线处，光屏上能再次呈现清晰的像.
(3)如图丙，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼在图中____处能观察到烛焰的像.
(4)如图丁，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏远离透镜移动适当距离后光屏上再次呈现清晰的像，则该眼镜是_____眼镜（近视/远视）.
22．小明在“探究杠杆平衡条件”的实验中：
实验前，将杠杆中点置于支架上，杠杆处于如图甲所示的静止状态，他应把杠杆左端的平衡螺母向_____（左/右）侧调节，使杠杆在水平位置平衡；某同学用如图乙装置通过多次实验操作及数据分析出杠杆平衡的条件是：动力×动力作用点到支点的距离＝阻力×阻力作用点到支点的距离，你认为他的结论_____（选填：“可靠”或“不可靠”）；如图乙所示，杠杆在水平位置平衡，若将A、B两点下方挂的钩码同时朝远离支点O方向移动一小格，则杠杆_____（仍保持平衡/左端下沉/右端下沉）；取下A点下方所挂钩码，改用弹簧测力计在C点竖直_____（选填：“向上”或“向下”）拉杠杆，才能使杠杆在水平位置平衡，此时弹簧测力计的示数为F1，如果将弹簧测力计沿如图丙所示方向拉杠杆，使杠杆仍处于水平位置平衡，此时弹簧测力计的示数为F2，则F2_____F1（选填：“＞”“＝”或“＜”）．
五、计算题（本大题共2小题，共13分）
23．如图所示，电源电压可调，小灯泡上标有“6V 0.5A”的字样（不考虑温度对小灯泡电阻的影响），电流表量程0～0.6A，电压表量程0～3V，滑动变阻器规格为“20Ω1A”
电源电压调至6V，闭合开关S1和S2，移动滑动变阻器滑片P，使小灯泡正常发光，电流表示数为0.6A，则电压表的示数是多少？R0的阻值是多少？电源电压调至8V，断开开关S1，闭合开关S2，为了保证电路安全，求滑动变阻器的阻值变化范围．
24．如图甲是食堂为餐具消毒、烘干的保洁消毒柜，其内部电路如图乙，S1为温控开关，S2为门控开关，R为石英加热管。消毒柜的总功率为1250W，臭氧发生器的功率为150W．求：
关闭柜门，门控开关S2闭合，臭氧发生器工作10min所消耗的电能。正常工作时通过石英加热管R的电流和它的阻值。若在货架上放100kg的不锈钢餐具，将其从20℃加热到70℃，则不锈钢餐具吸收的热量[c钢＝0.46×103J/（kg•℃）]。
六、综合能力题（本大题共3小题，共18分）
25．按照规定，我国载货车辆的轮胎，对地面的压强应控制在700kPa 以内，但有些司机，为了获取更多利益，肆意超载．有一辆重3t的6轮货车，核准载货量为4t，实际装货9t，如果每个车轮与路面的接触面积为0.02m 2 ，每个车轮平均分担所有负重．（g取10N/kg） 通过计算说明，该车对路面的压强是否超过规定 运用所学的物理知识说明超载的危害（只要求说出两点）
26．阅读短文，回答问题：
太阳能路灯
城市大力发展绿色能源，如图甲是城市道路两边的太阳能路灯，它由太阳能电池板、控制器、24V的蓄电池组、LED发光二极管、灯杆及灯具外壳组成．它的结构示意图如图乙，工作时能量流程图如图丙．
LED发光二极管是一种半导体器件，它具有工作电压低（2﹣4V）、耗能少、寿命长、稳定性高、响应时间短、对环境无污染、多色发光等优点．它与普通的白炽灯发光原理不同，可以把电直接转化为光．实验测得LED发光二极管两端加不同电压时的电流，数据如表：
太阳能电池板将太阳能转化为____能，给蓄电池充电时转化为___能．太阳能是___能源（选填“一次”或“二次”）．为使LED发光二极管正常工作，应将几个LED发光二极管____（选填“串联”或“并联”）才能安全使用．如图乙所示，晚上LED发光二极管点亮时控制开关S与___（选填“a”或“b”）触点接触．这种LED发光二极管的电压从2.5V变化到3.6V时，LED的电功率增加了___W．
27．阅读材料，回答问题
“翼龙”无人机“翼龙”无人机是由中航工业成都飞机设计研究所研制的多用途无人机，是中国无人机制造领域
“当家明星”．上表为其部分技术参数．该无人机具备全自主平台，可广泛应用于如灾情监视、军事活动等科学研究领域．
无人机机身表面采用的复合材料受力不易形变，说明该材料的_____较大；无人机将灾情监视、军事活动等信息通过_____（选填“超声波”或“电磁波”）及时传达到指挥中心．翼龙无人机满载燃油，并以最大载荷量停在水平跑道上，此时无人机轮胎与地面接触的总面积为0.04m1．则无人机对水平跑道的压强为_____Pa，当无人机起飞后在额定功率下沿水平方向正常巡航时，所受的阻力为_____N．（g取10N/kg）活塞式发动机是无人机的核心部件，为了确保无人机的飞行速度不超过最大值，工程师给发动机装上了能控制油门大小的限速器，其简化电路如图乙所示，其中R的阻值随飞行速度的变化如图丙所示．若电源电压为11V，R0的阻值为10Ω，当无人机达到最大飞行速度时，R0的电功率是_____W．（电磁铁电阻不计）某次军事演习时，无人机水平向右做匀速直线运动的过程中，间隔相同时间从飞机上依次自由释放编号为①②③的三个相同物体．不计空气阻力，则以下四图中能正确表示物体着地位置的是_____．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
A、钉锤下落时，速度变大，动能变大，同时高度减小，其重力势能减小，故A错误；
B、惯性大小只与质量有关，与速度无关，所以锤头的惯性不变，故B错误；
C、任何物体都有惯性，铁钉能向下运动陷入木板，铁钉有惯性，故C错误；
D、多次敲击钉子，对钉子做功，钉子温度升高、内能变大，是通过做功改变了它的内能，故D正确．
2、A
【解析】
选项A二氧化碳气体变成干冰是气态直接变为固态，属于凝华现象，此过程为放热过程，正确；
选项B水蒸气凝结成水，是气态变为液态的过程，属于液化现象，错误；
选项C干冰变成二氧化碳气体，物质由固态变为气态属于升华，升华是吸热过程，错误；
选项D水蒸气凝结成小冰晶是气态变为固态的过程，属于凝华现象，是放热过程，错误；故答案选A．
3、D
【解析】
在空中加油时，以受油机为参照物，加油机与受油机的位置关系保持不变，故是静止的，即A正确；
小钢球在磁铁引力的作用下，运动轨迹发生改变，说明力可以改变物体的运动状态，故B正确；
由图知道，图中液体的深度不同，所以从小孔中喷出的水柱的远近不同，越深处喷得越远，说明了液体压强大小与液体的深度有关，深度越深、压强越大，故C正确；
若小球A带正电，由图知道， A与小球B相互吸引，故B球有两种可能，小球B可能带负电，也可能不带电，故D错误，符合题意。
4、C
【解析】
各种形式的能量都不是孤立的，它们可以在一定条件下发生转化，且能量的转化是有方向的，地球上所有能量直接或间接来自于太阳能，所以按一次能源和二次能源，下列能量的转化顺序是：太阳--树林--燃煤电厂--空调，故只有C正确。
5、A
【解析】
（1）从水资源存在危机进行分析；
（2）秸秆燃烧会浪费能源，污染环境；
（3）卫星通信实际上是微波通信的一种，是利用卫星做微波通信的中继站，是通过电磁波传递信息；
（4）核电站主要利用核裂变的可控链式反应来发电的，核废料因具有放射线，故必须慎重处理．
【详解】
A．水能是可再生能源，可循环利用，地球上可以利用的淡水资源是有限的，并且有相当一部分污染严重，因此需要节约水资源，故A错误；
B．秸秆燃烧会浪费能源，污染环境，因此要大力禁烧秸秆，加强秸秆的综合利用和开发，故B正确；
C．卫星导航是利用电磁波传递信息的，故C正确；
D．核电站发生泄漏时产生的核辐射会对人和生物造成伤害，核废料有放射性，会对环境造成污染，因此必须制定严格的安全标准和规范，故D正确．
本题考查了卫星通信、能源分类、核能利用、能源利用的相关知识，具有一定的综合性，熟练掌握各项知识是解题的关键．
6、D
【解析】
A．W是电功率的国际单位，故错误；
B．V是电压的国际单位，故错误；
C．A是电流的国际单位，故错误；
D．Ω是电阻的国际单位，故正确；
7、A
【解析】
试题分析：A．冰壶在滑行过程中，受到摩擦阻力的作用，运动的速度越来越小，动能越来越小；
B．功等于力与沿力的方向移动距离的乘积．冰壶离开运动员的手后，运动员对冰壶不再施加力的作用，不再对它做功；
C．冰壶底面磨得平滑，减小了粗糙程度，是为了减小滑行时的摩擦力；
D．冰壶离开运动员的手后能继续前进是因为冰壶具有惯性（惯性是物体保持原有运动状态不变的性质）．
故选A
【考点定位】动能与哪些因素有关；功的理解；影响摩擦力的因素；惯性
二、填空题（本大题7小题，共21分）
8、不能S减小
【解析】
工作时，电流从电磁铁的下面导线流入，利用安培定则判断出电磁铁的下端为N极，上端为S极；
正常情况下（未超载时），衔铁没有被弹簧拉起，K与静触点A接触，电梯正常工作；
超载时，随着压力的增大，压敏电阻的阻值随着减小，电路中的电流逐渐增大，电磁铁的磁性逐渐增强，动触点K与静触点B接触，电铃报警，电梯不工作。
9、4400 100
【解析】
[1]由图可知电能表允许通过的最大电流为20A，所以同时工作的用电器的最大总功率
P=UI=220V×20A=4400W；
[2]电能表转30转消耗的电能:
所以用电器的功率为:
．
10、形状 相互
【解析】
力的作用效果有两个：一是改变物体的运动状态（指速度的大小和方向），二是改变物体的形状运动员穿着滑雪板踩在松软的雪地上发现雪地凹陷下去，说明力可以改变物体的形状，手杖轻轻一推，运动员向前滑了出去，说明物体间力的作用是相互的．
11、3：5 15
【解析】
将R1和R2串联后接在8伏的电源两端时，因串联电路中各处的电流相等，且总电压等于各分电压之和，所以，由图象可知，当I＝0.3A，U1＝3V，U2＝5V时符合，则R1与R2的电功率之比：＝＝＝＝；小灯泡R2在此电路中工作10s消耗的电能：W2＝U2It＝5V×0.3A×10s＝15J。
12、比热容大 惯性 流体流速大的位置压强小
【解析】
试题分析：防冻液的成份是水，水的比热容大，升高相同温度能吸收更多热量，因此可用来循环加热；洗衣机甩干衣服是利用物体具有惯性的原理；有风的雨天打伞步行时，一阵大风吹来，伞会被向上吸起，是由于伞上方空气流动速度大于下方空气流动速度，从而伞会受到一个向上的压强差，所以伞会被向上吸起，即流体流速大的位置压强小．
考点：水的比热容的特点和应用，惯性现象，流体压强与流速的关系
13、调零螺丝 2.2
【解析】
使用前，将台秤放在水平面上，游码置于零刻度，调节调零螺丝使秤杆水平平衡．
秤杆每一个大格代表100g，每一个小格代表50g，游码对应的刻度值是200g=0.2kg．
物体的质量=砝码的质量+游码对应的刻度值=2kg+0.2kg=2.2kg．
14、流体压强与流速的关系 电流的磁效应 发电机 电磁波
【解析】
（1）实验A:向下吹气，纸片会向中间靠拢，这是因为纸片中间的流速大，压强小，两侧空气流速小，压强大的缘故，可用流体的压强和流速的关系来解释；
（2）电铃就是利用电流流过导体时，导体周围产生磁场，电铃是利用电流的磁效应制成的；
（3）图C是闭合电路的一部分导体在磁场中做切割磁感线运动，产生感应电流的现象，根据图示原理可以制成发电机；
（4）图D：移动电话是靠电磁波工作的，手机响，说明有电磁波存在，手机发出或接收的电磁波被电视机接收，故电视机会发出“咔咔”声．
三、作图题（共7分）
15、
【解析】
试题分析：力臂是支点到力的作用线的距离．从支点O向F的作用线作垂线，并标出力臂L．如上图．
．
考点：力臂的画法
16、
【解析】
平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；过光心的光线经凹透镜折射后传播方向不改变，如图所示：
17、
【解析】
由题，使油箱中的油量消耗到最少时，电压表的示数减小到零，则电压表需并联在滑动变阻器两端，且当电压表示数为零时，变阻器接入电路的阻值为零，因此应将滑动变阻器上半部分电阻串联在电路中，即滑动变阻器上半部分与R0串联，电压表并联在R两端，如图：
四、实验题（本大题共5小题，共20分）
18、电阻 电流 R3 小
【解析】
（1）由甲图实验知道，两电阻串联，通过的电流相同，根据题意知道，通电时间相同，发现B玻璃管内液面高度变化较大，说明10Ω电阻丝产生的热量多，这表明：在电流相同、通电时间相同的情况下，导体的电阻越大，产生的热量越多．
（2）图乙容器中，右容器中两个5Ω的电阻并联后再与左容器中一个5Ω的电阻串联，由并联电路的电流特点知道，通过左容器内电阻丝的电流大于通过右容器内电阻丝的电流大，即I左＞I内，而烧瓶内的电阻值都是5Ω，电阻相同，通电时间相等，所以，乙图的装置可以用来研究电阻丝产生的热量与电流大小的关系；
在实验中观察到左、右两侧U形管中液面都很快出现高度差而且高度差相等，说明两容器内电阻丝产生的热量相同，由于两电阻丝大小和通电时间相同，由Q=I2 Rt知道，通过两电阻丝的电流也相同，即原因是电阻丝R3 断路；
（3）若使实验现象更明显，则应使右容器中电阻丝产生热量更小一些，由Q=I2 Rt知道，应让通过右容器中电阻丝的电流更小一些，根据串联、并联电路电流的规律知道，通过R3 的电流应更大一些，由并联电路电压的规律和欧姆定律知道，应该将R3 换成电阻更小的电阻．
19、 右 灯泡断路 3.8 1.22W 因为灯丝的电阻受温度的影响，灯丝在不同温度下的电阻的真实值不同，实验误差不是主要原因，因此不能取平均值作为小灯泡的电阻
【解析】
(1)由P=UI可知灯泡正常发光时的电流约为I===0.26A，因此电流表应选0∼0.6A量程．灯泡额定电压是3.8V，电压表选0∼15V量程，把灯泡、电流表串联接入电路，电压表并联在灯泡两端，电路图如图所示：
；
(2)由电路图可知，闭合开关前，滑片应移到B端，此时滑动变阻器接入电路的阻值最大；
(3)连好电路，闭合开关，发现小灯泡不亮，电流表无示数，但电压表有示数，说明在电压表两接线柱之间的电路是断路，所以出现故障的原因可能是灯泡断路；
(4)灯泡正常发光时的功率为额定功率，调节滑动变阻器的滑片，使得电压表示数为3.8V时灯泡正常发光．电流表量程为0−0.6A，分度值为0.02A，电流表示数为0.32A；
该小灯泡的额定功率为为：P=UI=3.8V×0.32A≈1.22W；
(5)因为灯丝的电阻受温度的影响，灯丝在不同温度下的电阻的真实值不同，实验误差不是主要原因，因此不能取平均值作为小灯泡的电阻．
20、不同 速度越大 转换法 不能 木块做匀速直线运动，无法比较木块移动距离的远近 增大 相等
【解析】
（1）为了使小球到达水平面时的速度不同，让小球A从不同的高度由静止开始滚下，研究小球动能的大小是否与速度有关；可以得出的结论是：当质量一定时，速度越大，动能越大；
（2）实验中通过观察木块B移动的距离长短，来判断小球动能的大小，这里用到的物理学研究问题的方法是转换法；若水平面绝对光滑，则木块运动时不受摩擦力作用，撞击后将保持匀速直线运动，不能通过木块移动的距离长短来判断小球动能的大小，所以本实验将不能达到探究目的；
（3）若小球A释放高度一定，为了防止木块滑出木板，可以增大木块B的质量，从而增大木块B受到的摩擦力，减小木块在木板上滑行的距离；
（4）让小车从同一高度（由静止）下滑，小车的质量和高度不变，小车的重力势能相同，下滑到水平面时的动能也相同，在不同的材料表面上运动时，最终停下来后，动能全部转为内能，克服摩擦力做了多少功就有多少动能转化为内能，所以，在三个表面克服摩擦力做功相同。
21、10.0 倒立放大 40 B 近视
【解析】
（1）由图甲结合凸透镜焦点的定义可知，焦点到凸透镜的距离为20.0cm-10.0cm=10.0cm，即凸透镜的焦距为f=10.0cm；
（2）由图乙知，当蜡烛在刻度尺的10cm处，u=15cm，2f＞u＞f，由成像规律知，凸透镜成倒立放大的实像，此时v=55cm-25cm=30cm，根据折射中光路可逆可知，保持蜡烛和光屏位置不变，当u=30cm时，即凸透镜移动至40cm刻度线处，在屏上能再次呈现清晰的像；
（3）保持蜡烛位置不变，移动透镜至16cm刻度线处，此时u=16cm-10cm=6cm，u＜f时，凸透镜成正立放大的虚像，光屏上接不到，透过凸透镜观察蜡烛看到正立放大的虚像；虚像与成像物体同侧，所以应从B处观察；
（4）将一副眼镜放在蜡烛和凸透镜之间，结果，光屏上原来清晰的像变模糊了，将光屏远离透镜移动适当距离后光屏上再次呈现清晰的像，，说明延后成像了，即像距增大了，说明此透镜对光线有发散作用，故放置的是凹透镜，这种眼镜是用来矫正近视眼的。
22、右 不可靠 左端下沉 向上 >
【解析】
（1）杠杆左端低右端高，说明杠杆的重心在支点左侧，调节平衡螺母应使杠杆重心右移；
（2）杠杆的平衡条件是：F1L1=F2L2；力臂是指支点到力的作用线的距离；
（3）设一个钩码重为G，杠杆一个小格是L，根据杠杆平衡条件判断是否平衡；
（4）根据杠杆的平衡条件分析即可解答；
【详解】
(1)杠杆左端下沉，为了使它在水平位置平衡，应将杠杆两端的平衡螺母向右调节；
(2)他的结论不可靠；
杠杆在水平位置平衡，并且动力和阻力垂直作用在杠杆上，此时动力臂和阻力臂都在杠杆上，“动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离”成立；当动力和阻力不垂直作用在杠杆上，动力臂和阻力臂小于支点和作用点之间的距离，“动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离”不成立；
(3)若A. B两点的钩码同时向远离支点的方向移动一个格，则左侧3G×3L=9GL，右侧2G×4L=8GL，因为9GL>8GL杠杆不能平衡，左侧下沉；
(4)取下A点下方所挂钩码，改用弹簧测力计在C点竖直拉，由于支点在一侧，因此向下拉杠杆，才能使杠杆在水平位置平衡，将弹簧测力计斜向右拉,阻力和阻力臂不变,拉力的力臂变短,根据杠杆平衡条件可知,杠杆在水平位时平衡时,拉力变大,所以,F2>F1．
五、计算题（本大题共2小题，共13分）
23、（1）0V， 60Ω；（2）4Ω～7.2Ω．
【解析】
（1）当电源电压调至6V，闭合开关S1和S2，移动滑动变阻器的滑片P，使小灯泡正常发光时，滑动变阻器没有接入电路，故电压表的示数为0，R0与L并联接入电路，电流表示数为I=0.6A，IL=0.5A，U=6V，则R0的阻值是．
（2）电源电压调至U=8V，断开开关S1、闭合开关S2，灯L与R串联接入电路，为了保证电路安全，当通过电路中的最大电流I大=0.5A时，RL=6V/0.5A=12Ω，R总小=U/I大=8V/0.5A=16Ω，滑动变阻器的最小阻值为R小= R总小－RL=16Ω－12Ω=4Ω；
当电压表的示数最大时，UR大=3V时，通过电路中的最小电流
I小=（U－UR大）/RL=（8V －3V）/12Ω=5/12A，
滑动变阻器的最大阻值为
R大= UR大/ I小=3V/（5/12A）=7.2Ω，
滑动变阻器的阻值变化范围为4Ω≤R≤7.2Ω．
24、（1）9×104J；（2）44Ω；（3）2.3×106J。
【解析】
（1）关闭柜门，门控开关S2闭合，只有臭氧发生器工作，
由P＝可得，臭氧发生器工作10 min所消耗的电能：
W＝P发生器t＝150W×10×60s＝9×104J；
（2）因电路中的总功率等于各用电器功率之和，所以，石英加热管R的功率：
PR＝P总﹣P发生器＝1250W﹣150W＝1100W，
由P＝UI可得，通过石英加热管R的电流：
I＝＝＝5A，
由P＝可得，石英加热管R的电阻：
R＝＝＝44Ω；
（3）不锈钢餐具吸收的热量：
Q吸＝cm（t′﹣t0）
＝0.46×103J/（kg•℃）×100kg×（70℃﹣20℃）
＝2.3×106J。
六、综合能力题（本大题共3小题，共18分）
25、 (1)车对路面的压强超过规定（2）由于超载，轮胎内气压过大容易爆胎，方向失控而出事故；由于超载，惯性过大，在遇险时难以有效刹车而出事故
【解析】
试题分析：（1）车轮对地压强（1分）
Pa （4分）
Pa，∴车对路面的压强超过规定． （1分）
（2）由于超载，轮胎内气压过大容易爆胎，方向失控而出事故（说对一点给1分）；由于超载，惯性过大，在遇险时难以有效刹车而出事故（再说对一点给1分）
考点：压强的计算；超载的危害．
点评：考查了压强的计算，关键是计算时注意加上车的重及受力面积是6个轮胎受力面积的和，以及能用气压和惯性知识解释超载的危害．
26、电 化学 一次 串联 b 3.215
【解析】
太阳能电池板将太阳能转化为电能，给蓄电池充电时转化为化学能．太阳能是一次能源．
太阳能路灯由太阳能电池板、控制器、24V的蓄电池组、LED发光二极管、灯杆及灯具外壳组成．LED发光二极管工作电压低（2﹣4V），因此为使LED发光二极管正常工作，应将几个LED发光二极管串联才能安全使用．
由图可知，晚上LED发光二极管靠蓄电池供电，点亮时控制开关S与b触点接触．
由数据表可知，这种LED发光二极管在电压2.5V时，电功率为 ，当电压变化到3.6V时，电功率为 ，所以LED的电功率增加了 ．
27、硬度 电磁波 4×105 1.5×103 3.1 A
【解析】
（1）无人机机身表面采用的复合材料受力不易形变，说明该材料的硬度较大，无人机将灾情监视、军事活动等信息通过电磁波及时传达到指挥中心．
（1）无人机满载燃油，并以最大载荷量停在水平跑道上时：
F＝G总＝G+G载+G油＝（1.1×103kg+100kg+300kg）×10N/kg＝1.6×104N；
水平跑道的压强：
p＝＝==4105Pa；
当无人机起飞后在额定功率下沿水平方向正常巡航时，180km/h＝50m/s，
由P＝Fv得：所受阻力
f=F＝＝＝1.5×103N；
（3）当无人机达到最大飞行速度时，知R＝10Ω，R、R0串联，
I＝＝＝0.4A
P＝UI＝I1R＝（0.4A）1×10Ω＝3.1W；
（4）无人机水平向右做匀速直线运动的过程中，间隔相同时间从飞机上依次自由释放编号为①②③的三个相同物体．三个物体再水平方向由于惯性与飞机具有相同的速度，在相同时间内与飞机通过相同的路程；在竖直方向上通过相同的时间落会到地面，因此在水平方向通过相同的路程．由于是间隔相同时间从飞机上依次自由释放编号为①②③的三个相同物体，因此在地面上间隔相同时间，通过相同路程以此是①②③顺序排列．选A正确、
表面
毛巾
棉布
木板
摩擦力
最大
较大
最小
小车运动距离
最近
较远
最远
最大飞行速度km/h
180
正常巡航速度km/h
180
最大续航时间h
10
发动机额定功率kW
75
最大载荷量kg
100
最大载油量kg
300
机身质量t
1.1
机身长度m
9.0
