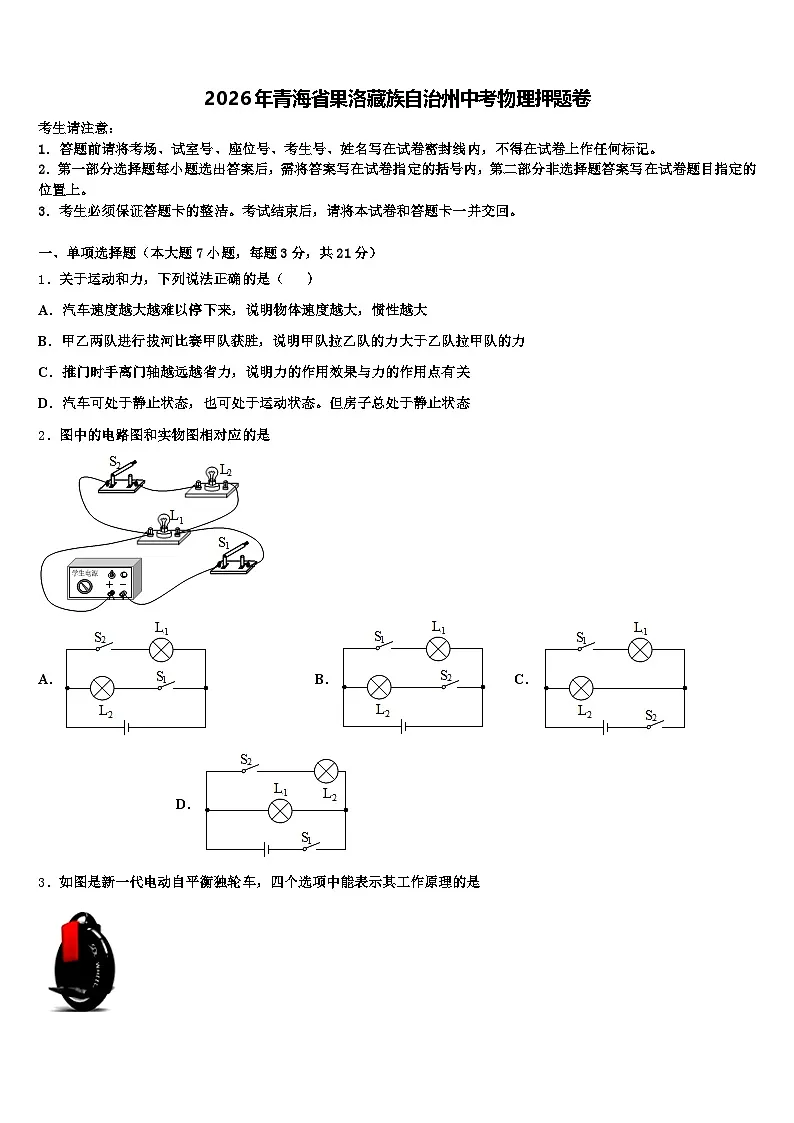

2026年青海省果洛藏族自治州中考物理押题卷（含答案解析）

这是一份2026年青海省果洛藏族自治州中考物理押题卷（含答案解析），共21页。试卷主要包含了考生必须保证答题卡的整洁，下列现象与相关物理知识相符的是等内容，欢迎下载使用。
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．关于运动和力，下列说法正确的是（ ）
A．汽车速度越大越难以停下来，说明物体速度越大，惯性越大
B．甲乙两队进行拔河比赛甲队获胜，说明甲队拉乙队的力大于乙队拉甲队的力
C．推门时手离门轴越远越省力，说明力的作用效果与力的作用点有关
D．汽车可处于静止状态，也可处于运动状态。但房子总处于静止状态
2．图中的电路图和实物图相对应的是
A．B．C．D．

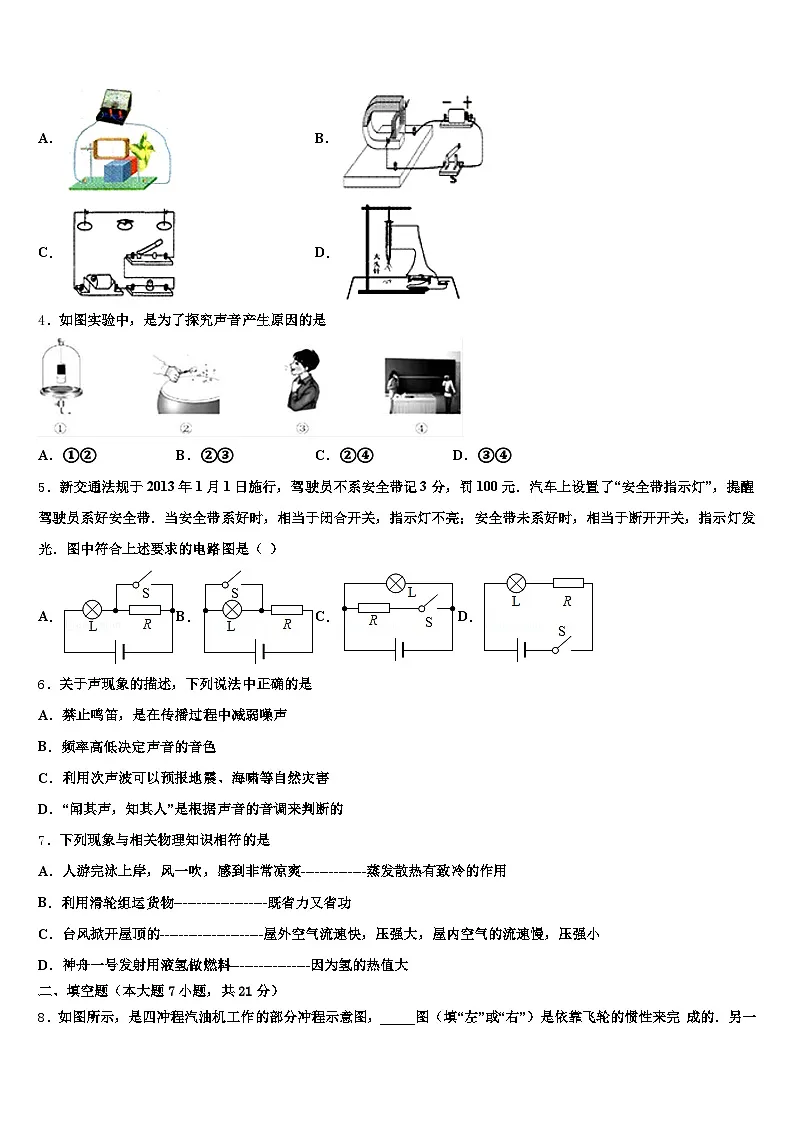

3．如图是新一代电动自平衡独轮车，四个选项中能表示其工作原理的是
A．B．
C．D．
4．如图实验中，是为了探究声音产生原因的是
A．①②B．②③C．②④D．③④
5．新交通法规于2013年1月1日施行，驾驶员不系安全带记3分，罚100元．汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带．当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光．图中符合上述要求的电路图是（ ）
A．B．C．D．
6．关于声现象的描述，下列说法中正确的是
A．禁止鸣笛，是在传播过程中减弱噪声
B．频率高低决定声音的音色
C．利用次声波可以预报地震、海啸等自然灾害
D．“闻其声，知其人”是根据声音的音调来判断的
7．下列现象与相关物理知识相符的是
A．人游完泳上岸，风一吹，感到非常凉爽--------------蒸发散热有致冷的作用
B．利用滑轮组运货物--------------------既省力又省功
C．台风掀开屋顶的----------------------屋外空气流速快，压强大，屋内空气的流速慢，压强小
D．神舟一号发射用液氢做燃料-----------------因为氢的热值大
二、填空题（本大题7小题，共21分）

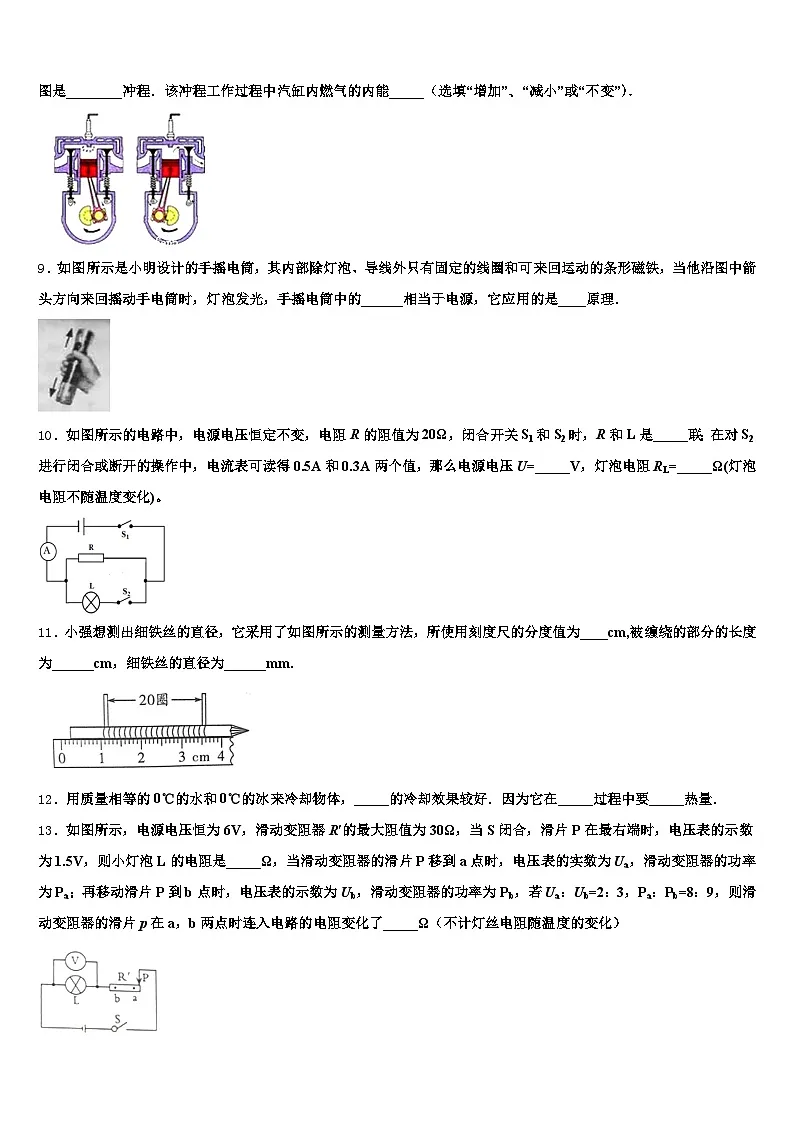

8．如图所示，是四冲程汽油机工作的部分冲程示意图，_____图（填“左”或“右”）是依靠飞轮的惯性来完 成的．另一图是________冲程．该冲程工作过程中汽缸内燃气的内能_____（选填“增加”、“减小”或“不变”）．

9．如图所示是小明设计的手摇电筒，其内部除灯泡、导线外只有固定的线圈和可来回运动的条形磁铁，当他沿图中箭头方向来回摇动手电筒时，灯泡发光，手摇电筒中的______相当于电源，它应用的是____原理．
10．如图所示的电路中，电源电压恒定不变，电阻R的阻值为20Ω，闭合开关S1和S2时，R和L是_____联；在对S2进行闭合或断开的操作中，电流表可读得0.5A和0.3A两个值，那么电源电压U=_____V，灯泡电阻RL=_____Ω(灯泡电阻不随温度变化)。
11．小强想测出细铁丝的直径，它采用了如图所示的测量方法，所使用刻度尺的分度值为____cm,被缠绕的部分的长度为______cm，细铁丝的直径为______mm.
12．用质量相等的0℃的水和0℃的冰来冷却物体，_____的冷却效果较好．因为它在_____过程中要_____热量．
13．如图所示，电源电压恒为6V，滑动变阻器R′的最大阻值为30Ω，当S闭合，滑片P在最右端时，电压表的示数为1.5V，则小灯泡L的电阻是_____Ω，当滑动变阻器的滑片P移到a点时，电压表的实数为Ua，滑动变阻器的功率为Pa；再移动滑片P到b点时，电压表的示数为Ub，滑动变阻器的功率为Pb，若Ua：Ub=2：3，Pa：Pb=8：9，则滑动变阻器的滑片p在a，b两点时连入电路的电阻变化了_____Ω（不计灯丝电阻随温度的变化）
14．某品牌空调器使用的是新型制冷剂R600a是一种对臭氧层破坏较小、极容易汽化又容易液化的物质，它在室内汽化时吸热，在室外液化时_______．压缩机通过使制冷剂不断发生液化和汽化，将室内的内能搬至室外，制冷剂在室外液化的方式是__________（选填“降低温度”或“压缩体积”）．
三、作图题（共7分）
15．画出图中人眼通过平面镜M看到桌底下球的光路．
16．在图中用箭头标出磁感线的方向和电源的正、负极．
17．如图是使用手机和自拍扦进行自拍时的示意图，将自拍杆看作一个杠杆，O为支点，请在图中画出自拍杆所受的阻力F2和F1的力臂L1．（不考虑自拍杆的重力）
（___）
四、实验题（本大题共5小题，共20分）
18．小明利用如图所示的装置，探究在水平面上阻力对物体运动的影响，进行如下操作：
a、如图甲，将毛巾铺在水平木板上，让小车从斜面顶端由静止滑下，观察小车在水平面上通过的距离．
b、如图乙，取下毛巾，将棉布铺在斜面和木板上，让小车从斜面顶端由静止滑下，观察小车在水平面上通过的距离．
c、如图丙，取下棉布，让小车从斜面顶端由静止滑下，观察小车在水平面上通过的距离．
请针对以上操作回答下列问题：以上操作中错误的一次是_____（选填“a”、“b”或“c”）．对比两次正确实验操作能说明：小车受到的阻力越小，通过的距离越___．纠正错误后，多次实验进行分析，并进一步推测：在水平面上滑行的小车，如果受到的阻力为零，它将做_____运动．为了得出科学结论，三次实验中小车每次都从斜面上同一位置由静止自由下滑，这样做的目的是：使小车从斜面上同一位置到达底端水平面时_______．在水平面滑行的小车受到的重力和小车对水平面的压力____（“是”或“不是”）一对平衡力．上述所有探究实验中用到的科学研究方法有____（只要求写出一种即可）．
19．利用如图装置探究阻力对物体运动的影响。
（1）在实验中换用棉布和毛巾是通过改变_____来改变阻力大小的。
（2）探究阻力对小车运动的影响时，让小车从斜面的同一高度由静止滑下的目的是_____。
（3）实验现象是：小车受到的阻力越_____，滑行的距离越远，速度减小得越_____。
（4）根据实验现象推理可得出：水平面上运动的小车不受阻力，小车将做_____。
（5）伽利略通过下图所示的实验和推理也得出类似结论，请写出图中各实验和推理的合理顺序：_____。（用字母表示）
20．小红在“测量小灯泡电功率”的实验中，电源电压恒为3V，小灯泡上标有“2.5V”字样．
（1）连接如图所示电路时，导线M的另一端已经接在电压表__________V（选填“3”或“15”）接线柱上．
（2）闭合开关后，若灯泡不亮，电压表无示数、电流表有示数，则电路中发生的故障是__________．
（3）闭合开关后，电压表示数为1.5V，此时应将滑动变阻器的滑片向__________（选填“a”或“b”）小灯泡正常发光．
小红进行了4次测量，并将有关数据及现象记录在表格中．
（4）分析表中信息，可知小灯泡的额定功率为__________W．实验还可以得出，小灯泡实际电功率越大，小灯泡的电阻__________（选填“越大”“越小”或“不变”）．
（拓展）细心的小红发现，如果将小灯泡换成电阻，也可以用这个电路测量电阻的阻值．于是他将电路改接正确后，闭合开关，调节变阻器的滑片到某位置时，电压表和电流表的示数分别是2V和0.2A，被测电阻的阻值是__________Ω．老师告诉小红还需要多次测量，这样可以__________．
21．在“探究通电螺线管外部的磁场分布”的实验中
在硬纸板上均匀地撒满铁屑，通电后轻敲纸板，铁屑的排列情况如图所示，通过铁屑的排列情况可知，通电螺线管外部的磁场与__________ 磁体的磁场相似。为描述磁场而引入的磁感线___________（填“是”或“不是”）真实存在的。为了研究通电螺线管的磁性，老师与同学们一起对螺线管导体中可能的电流方向和绕线方式进行了实验，得到了如下图所示的四种情况。实验说明通电螺线管的极性只与__________ 有关，且这个关系可以用___________ 判断。
通电螺线管的磁性强弱可以通过观察螺线管吸引大头针的个数来判断。为了研究通电螺线管的磁性强弱与电流大小的关系，提供了如下图所示的器材，请根据要求用笔画线代替导线将图中的电路补充完整，要求：①小磁针的指向满足如图所示的方向；②滑动变阻器的滑片向左端移动时，通电螺线管中的电流变小。
22．为了探究“阻力对物体运动的影响”的实验中，小明进行了如下实验操作：
第一步：在水平面上铺上阻力较大的毛巾；
第二步：将小车放在水平面的初始位置（如图所示），用手向右推动小车；
第三步：待小车静止后，记录小车的初始位置与末位置之间的距离为s1；
第四步：为了减小阻力，依次再在水平面上更换棉布和塑料板，重复上述步骤，记录测量距离为s2、s3
第五步：比较s1、s2、s3，得出结论．
（1）图中，对毛巾上末位置的小车进行受力分析，并在末位置上做出小车的受力示意图．
（_________）
（2）分析小明的实验步骤，评估小明的实验操作是否科学．_____________，___________________．
（3）小刚则选用了如图所示的装置进行实验．为了确保实验的科学性，小刚决定在 水平面上依次铺上毛巾、棉布、塑料板，再使用数据传感器，采集小车在3次实验中，从斜 面同一高度静止下滑至斜面底端，其速度大小的变化（如图所示）．观察图像，他发现 3次实验图像的数据是重合的，这说明：小车从同一高度静止下滑，每次到达斜面底部的速度是_____________的（填“相同”、“不同”或“无法判断”）
（4）小刚继续采集小车从斜面底部滑行至静止时，其速度随时间的变化（如图）．分析该图像：
①小车在三种不同的接触面上从运动到静止，速度的减小量_____________（填“相同”或“不相同”），在塑料板上所需的时间最长；
②因此，小车所受的阻力越小，速度减小得越_____________．
③小刚进一步思考：倘若小车所受的阻力继续减小，小车速度减小到0所需的时间就越_____________，图中点A与坐标轴原点O之间的距离就越_____________．小刚推理，若小车所受阻力减小为0时，请在图中做出小车的从斜面底部开始，其速度v随时间t的变化图像．
（_________）
五、计算题（本大题共2小题，共13分）
23．如图所示，吴忧同学在用滑轮组匀速提升重为物体的过程中，对绳子施加拉力的方向始终竖直向下，此时他对水平地面的压强为；该滑轮组的机械效率为，他双脚与水平地面的接触面积为，求：（不计绳重和摩擦）
（1）他对绳子的拉力；
（2）动滑轮的重；
（3）该同学的重力．
24．图甲为某同学家新买的电煲锅，它有加热和保温两种功能。图乙是其简化电路，当S接a时，电煲锅加热；当S接b时，电煲锅保温。已知：电源电压为220V，R1=55，加热时总功率与保温时总功率的关系为：，[]求；
（1）若电煲锅内装有1kg的米和水，从15℃加热到100℃，米和水共吸收多少热量?
（2）电阻R的阻值为多少?
（3）若电煲锅用加热挡时热效率为80%，完成问题（1）的加热任务需要多少秒?（结果保留到整数位）
六、综合能力题（本大题共3小题，共18分）
25．在 2018 年央视春节联欢晚会珠海分会场上，一支由数百辆搭载无人驾驶系统的新能源汽车 组成的车队在珠港澳大桥上做出了同时直行、编队蛇形、同时列队超车等等多个复杂的阵型， 向全国人们递出“科技含量最高”的新春贺礼。汽车自动驾驶时使用激光雷达来了解周围的交通状况。混合动力汽车启动时，内燃机不工作，蓄电池向车轮输送能量，当需要高速行驶或蓄 电池电能过低时，内燃机启动，既可以向车轮输送能量，又可以给蓄电池充电，车速与所受阻 力的关系如图所示．在某次测试中，蓄电池储存的电能为 5.12×108J，由内燃机提供能量，汽车以 50km/h 的速度匀速行驶了0.5h，同时蓄电池的电能增加了10%。求：
激光雷达在工作时使用的激光属于______波，其在空气中的速度约为_______km/s.若所用的热值是4.5×107J/kg,测试过程中消耗8kg的燃料（假设燃料完全燃烧），则放出的总热量是多少__________。汽车牵引力做的功和增加的电能是多少______？（电能符号用 W 电表示）内燃机的效率是多少 ________？
26．最近，南京服务网络平台上线了“共享汽车”服务。如图所示是“共享汽车”中的某品牌纯电动汽车，它不仅环保，而且使用成本还不到传统汽车的1/8。
某市民驾驶该车行驶在回家的路上，若以该车为参照物，路旁的树木是_____（选填“运动”或“静止”）的。该车以36km/h的速度匀速行驶6min，则通过的路程是_______m。一辆空车静止在水平地面上时，轮胎与地面的总接触面积为0.08m2，已知车对地面的压强是1.2×105Pa，求空车的质量为_______kg．（g取10N/kg）
27．小翔随爸爸在商店选中一款速热式电热水器，它的工作电路图和铭牌如图所示（图中R是加热电阻，其电阻不随温度而变化）则
（1）电热水器正常工作时，电路中电流是多大？（结果保留一位小数）
（2）电热水器正常工作15min，加热电阻R消耗的电能是多少kw·h？
（3）根据题中电路图，再给你一个加热电阻R1和两个开关S1、S2，请你对该电热水器进行电路改装．设计要求：不同季节电热水器的额定功率不同，夏天额定功率是2111W，春、秋两季额定功率是4111W，冬季额定功率是6111W，请画出改装后的电路图，并计算R1．
（4）从安全用电考虑，如果该电热水器直接安装到家庭电路中，可能会造成什么后果及影响？(写一种)
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
惯性是一切物体的固有属性，惯性的大小只与物体的质量有关。相互作用力的条件：大小相等、方向相反、作用在两个物体上，作用在同一条直线上。力的三要素：力的大小、方向、作用点，力的三要素影响力的作用效果。静止是相对的，运动是绝对的，静止是相对的。
【详解】
A、惯性的大小只与物体的质量有关，与速度大小无关，所以汽车速度越大越难以停下来，不能说明物体速度越大，惯性越大。故A错误；
B、甲拉乙的力和乙拉甲的力是相互作用力，故相互作用力大小相等，方向相反。甲方胜了乙方，是因为甲受到的最大静摩擦力大于乙的最大静摩擦力，故B错误；
C、推门时离门轴越近，用力越大，说明力的作用效果与力的作用点有关，故C正确；
D、静止是相对的，运动是绝对的，在研究物体运动时，要选择参照的标准，即参照物，物体的位置相对于参照物发生变化，则运动，不发生变化，则静止。所以汽车可处于静止状态，也可处于运动状态。房子同样如此。故D错误。
故选：C。
本题考查力的作用效果、力作用的相互性、运动和静止的相对性、惯性等知识，是一道综合性较强的题目；难点是掌握牛顿第三定律得内容，由此题的知识我们可以知道，在拔河比赛中要挑选一些体重大的同学，以增加与地面之间的最大静摩擦力．
2、D
【解析】
S1是干路开关，接在电源的负极；S2是L支路的控制开关，与电源正极相连；比较上图可得D项正确．
3、B
【解析】
电动机是利用通电导体在磁场里受力运动的原理制成的．
A.图中闭合电路的一部分导体在磁场中做切割磁感线运动，导体中产生感应电流，这是电磁感应现象，与电动机的原理不同，故A不符合题意；
B.图中有电源，通电导体在磁场中受力会发生运动，是电动机的工作原理，故B符合题意．
C.图中是奥斯特实验，说明了电流周围存在磁场，与电动机的原理不同，故C不符合题意；
D.图中是电磁铁，利用了电流的磁效应，与电动机的原理不同，故D不符合题意；
4、B
【解析】
A．罩内抽出空气，闹铃铃声明显减小，说明声音传播需要介质．故A不符合题意．
B．用力敲打鼓面，纸屑跳动，说明物体发声时振动．故B符合题意．
C．手摸喉咙，发出声音时喉咙在振动，不发声音时，喉咙不振动，所以实验是为了探究声音产生原因；
D．固体能传声而且传声效果好，故D不符题意．
声音的产生原因是振动，所以能够体现出发声的物体在振动的选项是正确的．
5、B
【解析】
由题意知，指示灯与S并联，但电路不会出现短路，即电路中必须串联一个保护电阻；结合选项可知B符合题意，A闭合开关，指示灯亮，C不管开关是否闭合，指示灯都亮，D指示灯与R串联了，故ACD都不符合题意．B符合题意．
6、C
【解析】
A、禁止汽车鸣笛是为了在声源处减弱噪声，故A错误；
B、音调是指声音的高低，由振动频率决定；故B错误；
C、地震、海啸等自然灾害等发出的是次声波，次声波可以传递信息，所以利用次声波可以预报地震、海啸等自然灾害，故C正确；
D、每个发声体的音色是不同的，“闻其声，知其人”是根据声音的音色来判断，故D错误；
7、D
【解析】
A、游完泳上岸后被风一吹感到凉爽，是因为风加快了身上水分的蒸发，蒸发要吸热有致冷的作用，故A错误；
B、使用任何机械都不省功，故利用利用滑轮组运货物只能省力不能省功，故B错误；
C、风刮过屋顶，屋顶上方的空气流动速度大，压强小；屋内空气流动速度小，压强大，屋顶受到向上的压强大于向下的压强，产生一个向上的压力差，将屋顶掀开，故C错误；
D、神舟一号发射用液氢做燃料，原因是液态氢具有较高的热值，相同质量的燃料放出更多的热量，故D正确。
故选：D。
二、填空题（本大题7小题，共21分）
8、右 做功 减小
【解析】
由图可知，右图中的排气门打开，活塞上行，所以是排气冲程，该冲程是靠飞轮的惯性来完成的；而左图中，两个气门都关闭，活塞下行，是做功冲程，将燃气的内能转化为机械能，故内能减小．
9、线圈 电磁感应
【解析】
根据题意可知，内部有固定的线圈和可来回运动的条形磁铁，当他沿图中箭头方向来回摇动手电筒时，灯泡发光，可以判断为，运动时，线圈相当于切割了磁感线运动，为电磁感应现象，所以产生了电流；内部的线圈和磁铁共同组成了电源．
10、并联 6 30
【解析】
[1]由电路图可知，闭合开关S2时，R和L并列连接，它们是并联的；
[2]由电路图可知，S1和S2都闭合时，R与L并联，电路电流为0.5A，S1闭合、S2断开时，只有电阻R接入电路，电流表示数为0.3A，由I=可得电源电压
U=IRR=0.3A×20Ω=6V；
[3]灯泡电阻
RL= =30Ω。
11、0.1 2.60 1.3
【解析】
由图示刻度尺可知，刻度尺分度值是1mm（即0.1cm），线圈长度L=3.60cm−1.10cm=2.50cm，n=20，故d==≈0.13cm≈1.3mm。
12、0℃的冰 熔化 吸收
【解析】
[1][2][3]由题意知，0℃的冰变成0℃的水时，需要向周围吸收热量，从而会降低周围的温度，更利于冷却食物，所以0℃的冰效果会更好．
13、1010
【解析】
滑片P在最右端时，根据欧姆定律：,代入数据解得：；
根据题意得：；
；
；
解得：，。
所以在a，b两点时连入电路的电阻变化了10Ω。
14、放热 压缩体积
【解析】
空调器制冷时，液态的制冷剂R600a经毛细管进入蒸发器（室内机）汽化成气体，吸热；在压缩机中将气态的R600a压缩体积而液化为的液态R600a，并经冷凝器毛细管放热，将室内的热搬到室外．
三、作图题（共7分）
15、见下图
【解析】
作出球点S关于平面镜的对称点，即为像点S′，像点S’和人的眼睛P点在一条直线上，连接S′P交平面镜于点O，沿OP画出反射光线，连接SO画出入射光线．如图：
16、
【解析】
如图，小磁针静止时的左端为N极，根据异名磁极相互吸引，同名磁极相互排斥，则通电螺线管的右端为S极，左端为N极．
根据安培定则，伸出右手使大拇指指示螺线管的左端，即N极，则四指弯曲所指的方向为电流的方向，所以电流从螺线管的右端流入，故电源的右端为正极，左端为负极．
如图：
17、
【解析】
将自拍杆看作一个杠杆，O为支点，过支点O作动力F1作用线的垂线段，即为F1的力臂L1，自拍杆所受的阻力F2是手机对杆的压力，阻力的方向是竖直向下的，据此画出阻力F2的示意图，如图所示：
四、实验题（本大题共5小题，共20分）
18、b 远 匀速直线 速度相同 不是 控制变量法
【解析】
（1）为了使小车到达水平面时的速度相等，应让小车从相同斜面的同一高度由静止开始下滑；则b步骤错误，因为在斜面上铺上棉布改变了接触面的粗糙程度，就不能保持初速度相同了；
（2）水平面越光滑，小车运动的距离越远，由图示可知，木板的表面最光滑，则小车在木板表面受到阻力最小，运动的距离最长；
（3）由实验可知，平面越光滑，小车受到的阻力越小，运动距离越远，速度减小得越慢；
（4）实验中每次让小车从斜面顶端由静止滑下，是为了使小车到达水平面时具有相同的初速度；
（5）在水平面滑行的小车受到的重力和小车对水平面的压力不是一对平衡力，因为不满足平衡力的条件：同物、等大、反向、共线；
（6）实验中运用了控制变量法．
19、接触面的粗糙程度 使小车运动到斜面底端时的速度相等 小 慢 匀速直线运动 C、A、B
【解析】
（1）在做“斜面小车实验”时，给水平桌面铺上粗糙程度不同的物体，目的是探究阻力对物体运动的影响，由毛巾表面到棉布再到木板，接触面的粗糙程度减小，小车受到的阻力也减小；
（2）每次都从斜面上同一位置释放，使小车运动到斜面底端时的速度相等；
（3）表面越光滑，阻力就越小，小车运动的距离就越远，这说明小车受到的阻力越小，速度减小得越慢；
（4）假如小车受到的阻力为零，即小车不受力，小车的运动状态将不会改变，做匀速直线运动；
（5）牛顿第一定律的形成过程采用了逐渐逼近的方法，即先实验再推理；图C中有空气阻力，图A中没有空气阻力，所以先是C再是A，而图B中，是推理得出了在无空气阻力和无摩擦的情况下，物体将做匀速直线运动，故正确的顺序应该是C、A、B。
20、3 小灯泡短路 a 0.75 越大 10 减小误差
【解析】
(1) 连接如图所示电路时，因为小灯泡的额定电压为2.5V，电源电压为3V，所以为了读数更准确，导线M的另一端应接在电压表3V接线柱上．
(2)闭合开关后，若灯泡不亮，电流表有示数，因为电流表有示数而电压表无示数，说明电路是通路，小灯泡不亮是因为灯的实际功率过小而不是小灯泡断路，灯泡几乎无电流经过，所以电路中发生的故障是小灯泡被短路．
(3)闭合开关后，电压表示数为1.5V，为了达到额定电压2.5V，应增加其两端电压，根据串联分压原理，应减小滑动变阻器两端的电压，所以应将滑片向a端移动使小灯泡正常发光．
(4)分析表中信息，灯的电压为额定电压时，电流为0.3A，可知小灯泡的额定功率为：
P=UI=2.5V×0.3A=0.75W；由表中第1次到第4第次实验数据并结合欧姆定律，实验功率越大时，对应电压与电流的比值越大，即灯的电阻越大；
拓展：根据欧姆定律可知电阻大小；本实验中多次移动滑动变阻器改变灯泡两端电压测出多组数据，根据计算出不同电压下待测电阻的阻值，多次测量取平均值是为了减小误差，使实验结果更接近准确值．
21、条形 不是 电流方向 安培定则
【解析】
本题探究通电螺线管外部磁场的实验，考查了磁极间的相互作用及安培定则的应用，通电螺线管的磁场特点等。要求能熟练应用安培定则，由电流方向判断磁极方向，或由磁极方向判断电流方向。
【详解】
（1）通过铁屑的排列情况可知，通电螺线管外部的磁场与条形磁体的磁场相似。为描述磁场而引入的磁感线，磁场是真实存在的，磁感线不是真实存在的。
（2）四个图中的螺线管电路中甲和乙的绕线方式相同，电流方向不同，根据小磁针的指向情况知：甲的右端为N极，乙的右端为S极；
同理丙丁也是如此，所以实验说明螺线管的绕线方式相同时，极性只与它的电流方向有关；
且这个关系可以用安培定则判断；
（3）由图，根据同名磁极相互排斥，异名磁极相互吸引，所以螺线管的右端是S极，左端是N极；根据安培定则判断电流从螺线管的右端进入，从左端流出；滑片向左端移动时，通电螺线管中的电流变小，则滑动变阻器接入电路的电阻增大，所以滑动变阻器一定接入右端下接线柱。如图：
22、 不科学 详见解析 相同 相同 慢 长 大
【解析】
（1）小车受到重力、支持力和摩擦力，从小车的重心沿竖直向下、竖直向上、和水平向左分别画出重力、支持力和摩擦力的示意图，如图所示：
（2）实验中，要控制小车的初速度相同，将小车放在水平面的初始位置，每次用手向右推动小车，推力的大小可能不同，小车的初速度可能不同，小明的实验操作不科学；
（3）小车从斜面同一高度静止下滑至斜面底端，3次实验图像的数据是重合的，表面小车从同一高度静止下滑，每次到达斜面底部的速度是相同的；
（4）①小车在三种不同的接触面上从运动到静止，速度由v0减小到零，速度减小量相同；
②在塑料板上所需的时间最长，表面越光滑，阻力就越小，小车运动的距离就越远，这说明小车受到的阻力越小，速度减小得越慢；
③小车所受的阻力继续减小，小车速度减小到0，需要的时间就越长，图中点A与坐标轴原点O之间的距离就越大，小车所受阻力减小为0时，小车的速度不会改变，做匀速直线运动，如图所示：
五、计算题（本大题共2小题，共13分）
23、（1）N（2）（3）
【解析】
（1）由图可知，绳子的股数n=2，根据可得，
他对绳子的拉力
（2）由可得，动滑轮重
．
（3）因为他对地面的压力和地面的支持力是相互作用力，大小相等，所以
则人的重力
答：（1）他对绳子的拉力为480N；（2）动滑轮的重力为240N；（3）该同学的重力为680N；
24、（1）；（2）；（3）483s
【解析】
（1）根据题意知道，米和水吸收的热量是：
Q吸 =cm（t-t0 ）=4×103 J/（kg•℃）×1kg×（100℃-15℃）=3.4×105 J；
（2）由电路图知道，开关S接“b”时，R1、R2 串联，电煲锅保温；开关S接“a”时，电煲锅加热，电路为R1 的简单电路，由 知道，
开关S接“b”时，电路中的总电阻：U2 =P保温 R总 ①；
开关S接“a”时，电路中的总电阻：U2 =P加热 R1 ②；
又因为P加热 =5P保温 ，由以上各式解得：P保温R总=5P保温 R1；
所以，R总=5R1 =5×55Ω=275Ω；
又因为串联电路中总电阻等于各分电阻之和，所以，R2 的电阻值是：R2 =R总 -R1 =275Ω-55Ω=220Ω；
（3）电煲锅的加热功率是：
由 知道，电煲锅消耗的电能是： =4.25×105J，
故电煲锅需要的加热时间是： =483s
六、综合能力题（本大题共3小题，共18分）
25、电磁 3×105 3.6×108J 1×108J；5.12×107J 42%
【解析】
（1）激光雷达在工作时使用的激光属于电磁波；其在空气中的速度等于光速约为3×105m/s；
（2）燃料燃烧放出的热量：Q=mq=8kg×4.5×107J/kg=3.6×108J；
（3）由图象可知，汽车以50km/h的速度匀速行驶时，牵引力和阻力是平衡力，牵引力F=f=4000N，行驶的路程：s=vt=50km/h×0.5h=25km=2.5×104m，
汽车牵引力做的功：W=Fs=4000N×2.5×104m=1×108J；
根据题意可知，增加的电能W电=5.12×108J×10%=5.12×107J；
（4）内燃机的效率：。
26、运动 3600 960
【解析】
（1）如果物体相对于参照物的位置不变，物体是静止的，如果物体的位置相对于参照物的位置不断变化，则物体是运动的。
（2）已知速度与运动时间，由速度公式的变形公式可以求出车在6min内行驶的路程。
（3）由公式求出其对地面的压力，因压力等于重力，根据算出空车的质量。
【详解】
（1）某市民驾驶该车行驶在回家的路上，若以该车为参照物，因树木相对于车的位置发生了变化，故路旁的树木是运动的；
（2）汽车的速度v=36km/h=10m/s，根据得，汽车在6min内的路程：；
（3）根据可得，空车对地面的压力：；其对地面的压力等于重力F=G，根据可得，空车的质量：。
故答案为：（1）运动；（2）3600；（3）960。
本题考查了判断物体的运动状态判断、求汽车的路程、压强等问题，是一道基础题，熟练应用速度公式的变形公式、压强公式等即可正确解题。
27、（1）18.2A；（2）1kw·h；（3）24.2Ω；（4）见解析
【解析】
试题分析：（1）电热水器正常工作时的电流以：I=P/U=4111W/221V=18.2A；
（2）电热水器消耗的功率：P=4111W=4kW，t=15min=1.25h，加热电阻R消耗的电能是：W=Pt=4kW×1.25h=1kw·h；
（3）由题意可知，两加热电阻并联，分别由一个开关控制，设计图如下：
夏天：断开S1，闭合S、S2时，R1接入电路，功率P1=2111W，R1=U2/P1=24.2Ω；
（4）可能是总电流过大、烧坏电路、保险丝熔断、空气开关跳闸、电能表工作不正常或损坏等．
【考点定位】电学综合计算
物理量
电压
电流
实际电功率
小灯泡
次数
U/V
I/A
P/W
亮度
1
0.5
0.12
0.06
不亮
2
1.5
0.20
0.30
偏亮
3
2.5
0.30
正常
4
2.8
0.32
0.90
更亮
