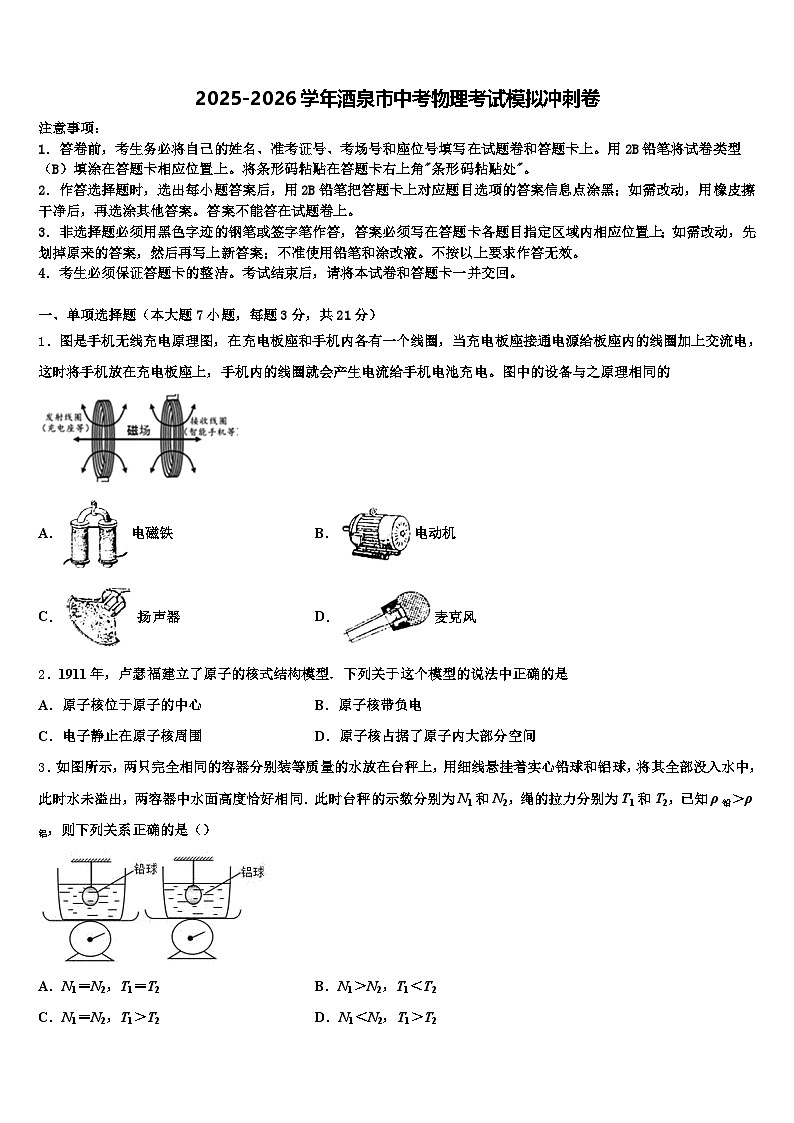

2025-2026学年酒泉市中考物理考试模拟冲刺卷（含答案解析）

这是一份2025-2026学年酒泉市中考物理考试模拟冲刺卷（含答案解析），共20页。试卷主要包含了考生必须保证答题卡的整洁，下列数值最接近实际情况的是等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．图是手机无线充电原理图，在充电板座和手机内各有一个线圈，当充电板座接通电源给板座内的线圈加上交流电，这时将手机放在充电板座上，手机内的线圈就会产生电流给手机电池充电。图中的设备与之原理相同的
A．电磁铁B．电动机
C． 扬声器D．麦克风
2．1911年，卢瑟福建立了原子的核式结构模型．下列关于这个模型的说法中正确的是
A．原子核位于原子的中心B．原子核带负电
C．电子静止在原子核周围D．原子核占据了原子内大部分空间
3．如图所示，两只完全相同的容器分别装等质量的水放在台秤上，用细线悬挂着实心铅球和铝球，将其全部没入水中，此时水未溢出，两容器中水面高度恰好相同．此时台秤的示数分别为N1和N2，绳的拉力分别为T1和T2，已知ρ铅＞ρ铝，则下列关系正确的是（）
A．N1＝N2，T1＝T2B．N1＞N2，T1＜T2
C．N1＝N2，T1＞T2D．N1＜N2，T1＞T2

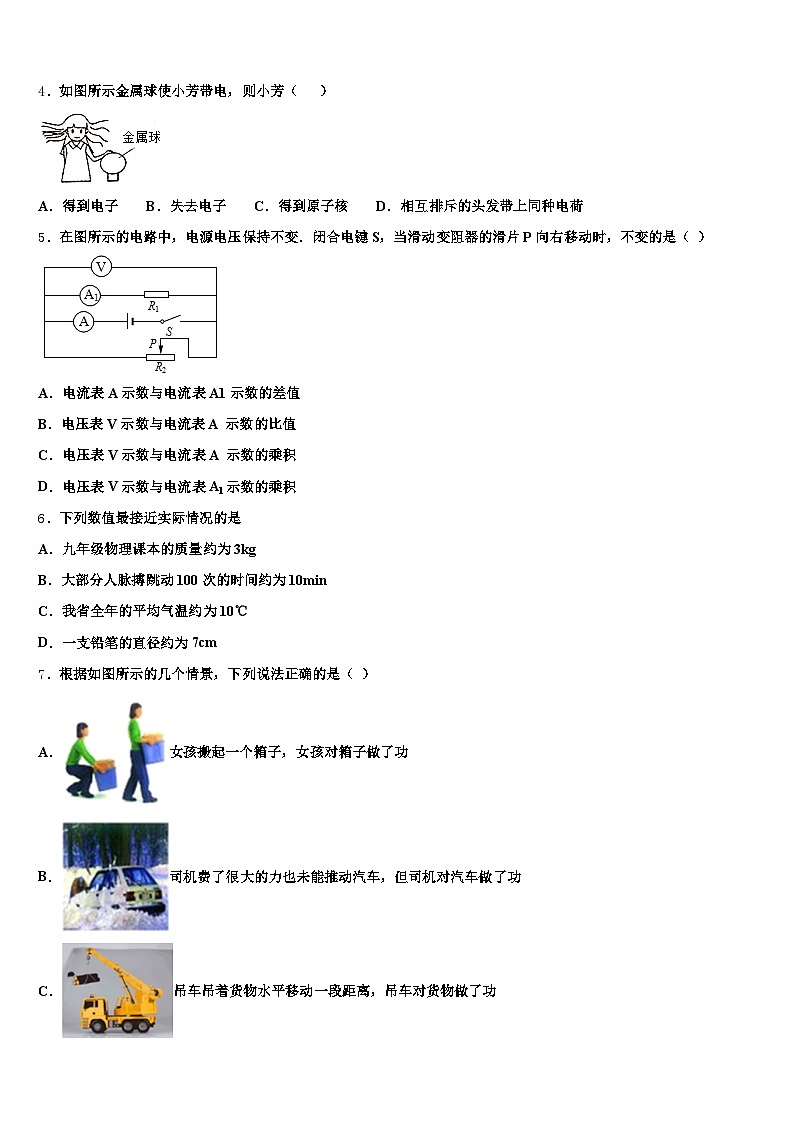

4．如图所示金属球使小芳带电，则小芳（ ）
A．得到电子 B．失去电子 C．得到原子核 D．相互排斥的头发带上同种电荷
5．在图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，不变的是（ ）
A．电流表A示数与电流表A1示数的差值
B．电压表V示数与电流表A 示数的比值
C．电压表V示数与电流表A 示数的乘积
D．电压表V示数与电流表A1示数的乘积
6．下列数值最接近实际情况的是
A．九年级物理课本的质量约为3kg
B．大部分人脉搏跳动100次的时间约为10min
C．我省全年的平均气温约为10℃
D．一支铅笔的直径约为7cm
7．根据如图所示的几个情景，下列说法正确的是（ ）
A．女孩搬起一个箱子，女孩对箱子做了功
B．司机费了很大的力也未能推动汽车，但司机对汽车做了功
C．吊车吊着货物水平移动一段距离，吊车对货物做了功

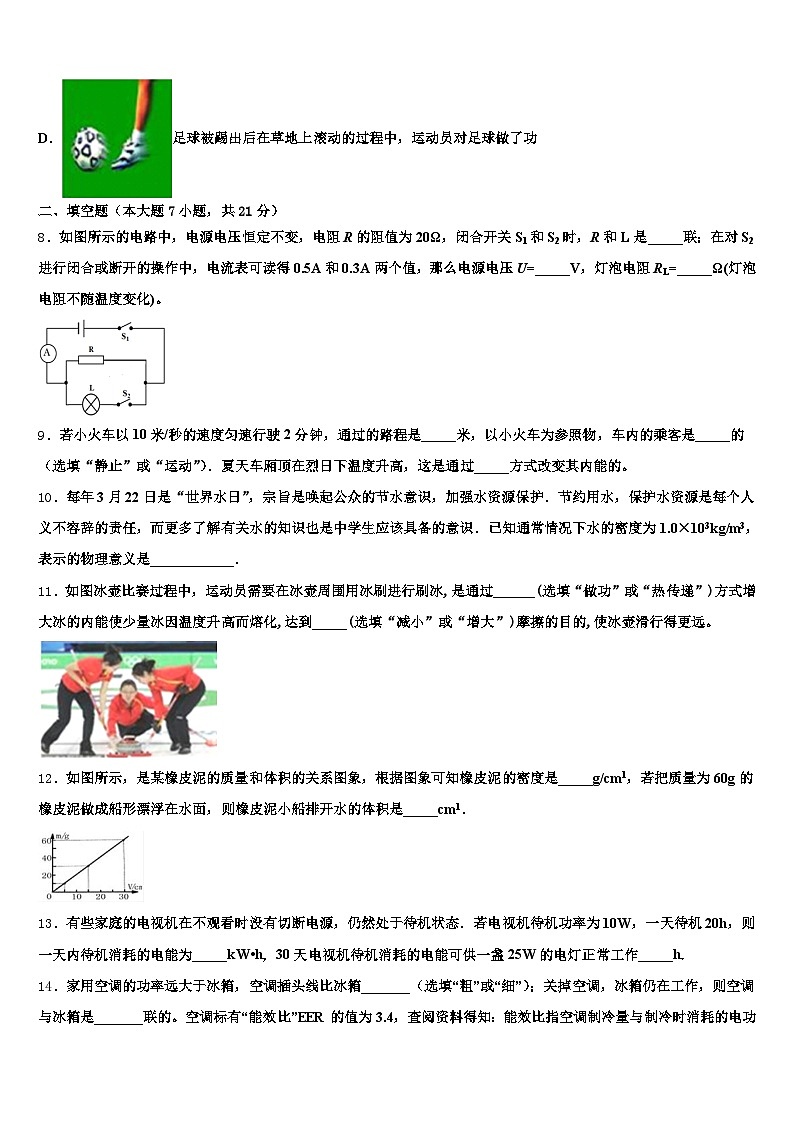

D．足球被踢出后在草地上滚动的过程中，运动员对足球做了功
二、填空题（本大题7小题，共21分）
8．如图所示的电路中，电源电压恒定不变，电阻R的阻值为20Ω，闭合开关S1和S2时，R和L是_____联；在对S2进行闭合或断开的操作中，电流表可读得0.5A和0.3A两个值，那么电源电压U=_____V，灯泡电阻RL=_____Ω(灯泡电阻不随温度变化)。
9．若小火车以10米/秒的速度匀速行驶2分钟，通过的路程是_____米，以小火车为参照物，车内的乘客是_____的（选填“静止”或“运动”）．夏天车厢顶在烈日下温度升高，这是通过_____方式改变其内能的。
10．每年3月22日是“世界水日”，宗旨是唤起公众的节水意识，加强水资源保护．节约用水，保护水资源是每个人义不容辞的责任，而更多了解有关水的知识也是中学生应该具备的意识．已知通常情况下水的密度为1.0×103kg/m3，表示的物理意义是____________．
11．如图冰壶比赛过程中，运动员需要在冰壶周围用冰刷进行刷冰,是通过______(选填“做功”或“热传递”)方式增大冰的内能使少量冰因温度升高而熔化,达到_____(选填“减小”或“增大”)摩擦的目的,使冰壶滑行得更远。
12．如图所示，是某橡皮泥的质量和体积的关系图象，根据图象可知橡皮泥的密度是_____g/cm1，若把质量为60g的橡皮泥做成船形漂浮在水面，则橡皮泥小船排开水的体积是_____cm1．
13．有些家庭的电视机在不观看时没有切断电源，仍然处于待机状态．若电视机待机功率为10W，一天待机20h，则一天内待机消耗的电能为_____kW•h，30天电视机待机消耗的电能可供一盏25W的电灯正常工作_____h．
14．家用空调的功率远大于冰箱，空调插头线比冰箱_______（选填“粗”或“细”）；关掉空调，冰箱仍在工作，则空调与冰箱是_______联的。空调标有“能效比”EER的值为3.4，查阅资料得知：能效比指空调制冷量与制冷时消耗的电功率之比，则制冷时消耗电功率为1000W的空调，制冷量为_______W。
三、作图题（共7分）
15．如图甲是地铁里的自动扶梯。在人踏入电梯开始不久，先随电梯一起往前匀速直线运动一段距离，然后电梯的台阶再缓缓升起，带动人一起往斜上方做匀速直线运动。请在乙图中分别画出人在这两个阶段的受力示意图。
16．在通电螺线管附近有个小磁针，小磁针静止时N极所指的方向如图所示，请在图中标出通电螺线管的N、S极及电源的正、负极；
17．小明用力F将质量均匀木棒的一端抬起，保持如图所示的位置不变，请画出力F力臂L和木棒受到重力的示意图．
四、实验题（本大题共5小题，共20分）
18．下列为“测量小灯泡额定功率”的实验，小灯泡上标有“2.5V”的字样．
① 请用笔线代替导线按照如图甲电路图（即向左移动变阻器滑片P，变阻器电阻变小）将如图乙中实物图连接完整．
（_______）
② 正确连接电路后，闭合电键，电压表示数为1V，小灯泡实际亮度_______（选填“偏亮”、“正常发光”或“偏暗”）．
③ 然后移动滑动变阻器的滑片，使小灯泡正常发光，此时电流表的示数如图丙所示，则小灯泡的额定功率为______W．
④ 替换如图乙所示装置中的一个电路元件，还能完成初中物理中至少两个电学实验，你认为替换的器材是_______．
19．小明在吉他演奏中发现，琴弦发出的音调与弦线的长度、粗细和张力有关。于是他想
利用弦音计做研究，如图所示，其中a、b、c、d四根弦线的张力相同。
①若他选择b、d两弦线做实验，则研究的目的是探究音调与弦线_____的关系。
②若他要研究音调与弦线粗细的关系，则应选择_____和_____两弦线做实验。
③小明研究后得出结论：在其他条件相同的情况下，弦线越长，发出的音调越低；弦线越粗，发出的音调越低。请你据如图判断，在张力相同的情况下，分别按住A点、B点、C点后拨动琴弦，发出的音调最高的是按住_____点，最低的是按住_____点。
20．小明和小红在探究“电压一定时，电流跟电阻的关系”时，设计的电路图如图甲所示．
（1）根据甲图所示的电路图用笔画线代替导线将乙图中的实物连接完整．
（__________）
（2）小明连接好电路，闭合开关，发现电流表无示数，移动变阻器的滑片，电压表示数始终接近电源电压．造成这一现象的原因可能是___________（选填序号）．
①电流表坏了 ②变阻器短路 ③电阻处断路 ④电阻短路
（3）排除电路故障，闭合开关进行实验，多次改变R的阻值，调节变阻器的滑片，保持电压表示数不变，实验数据记录如下表．其中第5次实验电流表示数如图丙所示，其读数为______________A．
（4）分析表中数据，可以初步得到结论为：________________________________．
（5）（拓展）:实验结束后，老师提出只给一个电压表、一个已知阻值的电阻R0、待测电阻Rx、两个开关S和S1、电源和导线若干，要求他们测出电阻Rx的阻值．
请你将实验设计方案补充完整．
①______，用电压表测出待测电阻Rx两端的电压为Ux；
②______，用电压表测出电源的电压U；
表达式Rx＝___________________（用测量量和已知量表示）．
21．如图甲是某实验小组探究“电流与电压、电阻关系”的电路图，使用的实验器材有：电压为6V的电源、电流表、电压表各一个，开关一个，5Ω、33Ω、35Ω、33Ω的定值电阻各一个，规格为“33Ω 3A”的滑动变阻器一个，导线若干．请把图甲中接错的那根导线找出来打上“×”，再用笔画线代替导线把它改正．
改接好电路后所测得的几组电流、电压值如表3所示．在第3次实验中，电流表的示数如图乙所示，则通过电阻的电流为____A．根据表数据可得结论： ．
（3）探究电流与电阻的关系时，所测得的几组电流、电阻值如下表所示，
① 由于操作不当，导致一组数据存在错误，请判断第________次实验的数据存在错误．产生错误的原因是__________________，正确的数据应该是______A．
② 纠正错误以后，该小组用33Ω的电阻替换35Ω的电阻进行了第4次实验，发现无论怎样移动滑动变阻器滑片，电压表的示数始终无法达到3V．请你找出一种可能的原因_________________．
22．在探究凸透镜成像规律时，如图甲所示，将A凸透镜固定在光具座上35cm刻线处，将点燃的蜡烛放置在光具座上5cm刻线处，移动光屏，使烛焰在光屏上成清晰的像，由A凸透镜成像中物距和像距的变化关系画出图像如图乙所示；接着他保持蜡烛的位置不变，将凸透镜A换为凸透镜B并保持位置不变，移动光屏，使烛焰在光屏上成清晰的像，如图丙所示.
请根据上述实验现象和凸透镜成像规律判断：凸透镜A的焦距是______________cm，凸透镜A的焦距________________凸透镜B的焦距（选填“大于”、“小于”或“等于”）.在甲图中，保持凸透镜不动，把蜡烛向右移动5cm，要想在光屏上再次得到清晰的像，应该把光屏向_______（选填“左”、“右”）移动一段距离，像将______（选填“变大”、“变小”或“不变”）.图丙所示的实验现象可以说明____的成像特点（选填“照相机”、“幻灯机”或“放大镜”）；若将远视眼镜放在蜡烛与凸透镜之间，光屏上原来清晰的像变模糊了，若保持凸透镜和光屏的位置不动，应使蜡烛__（选填“靠近”、“远离”）凸透镜，则又能在光屏上看到蜡烛清晰的像.
五、计算题（本大题共2小题，共13分）
23．如图甲所示是液压汽车起重机从水中打捞重物的示意图。A是动滑轮，B是定滑轮，C是卷扬机，D是油缸，E是柱塞，OB=5OF。通过卷扬机转动使钢丝绳带动A上升，被打捞重物的体积是V＝0.6m3，密度为4.0×103kg/m3，重物出水前滑轮组的效率为60％，重物出水前卷扬机牵引力做的功随时间变化图象如图乙所示，求：
被打捞物体的重力？ 重物出水前匀速上升的速度？假设起重时E始终是沿竖直方向向上的力，忽略吊臂、滑轮及钢丝绳的重力和各种摩擦，物体离开水面后E对OB至少要施加多大的力才能吊起被打捞重物？
24．一辆质量为1.4×104kg的小型压路机，以2km/h的速度在路面上匀速行驶在施工时每次钢轮以2.5×105N的恒力垂直作用在路面上，下压路面的距离为1mm，钢轮每秒钟压路25次。（g＝10N/kg）求：压路机静止时对水平路面的压力。压路机钢轮在1s内对路面做的功。
六、综合能力题（本大题共3小题，共18分）
25．如图甲是研究弹簧测力计的示数F与物体A下表面离水面的距离h的关系实验装置，用弹簧测力计提着物体A，使其缓慢浸入水中（水未溢出），根据实验数据绘制了弹簧测力计的示数F与物体A的下表面浸入水中的深度h的关系图象（如图乙）。物体A浸没在水中之前，弹簧测力计的示数随A向下运动距离的增加而减小，说明浮力与_____（选填“物体体积”或“排开液体体积”）有关；物体A浸没在水中后，所受的浮力为_____N，若某同学在使用弹簧测力计时，指针在零刻度线以上，该同学没有调零而直接进行测量，这样计算出的浮力值_____（选填“偏大”、“不变”或“偏小”）；结合实验数据，物体A的密度为_____kg/m3，圆柱体A的底面积为_____cm2；如果将盛水的柱形容器换成梯形容器，如图丙，再将A物体按上述操作进行实验，则物体放入水的过程中水对容器底部的压强增加量△p随h的变化图象是图丁中的_____（选填“A”或“B”）。
26．小芳拿着书本，老王抱着木箱，都匀速从一楼到达二楼。其中，小芳先到达二楼。
甲的观点：小芳上楼上得快，时间短，所以小芳对书做功的功率大。
乙的观点：木箱质量大，老王对木箱做功多，所以老王对木箱做功的功率大。
（1）你同意甲、乙的观点吗？依据是什么？
（2）若你要把一个大西瓜匀速从一楼搬上二楼，请自选器材测量对西瓜做功的功率。
①实验步骤
②用所测的物理量，写出你对西瓜做功功率的表达式。
27．两只灯泡，A灯“6V 6W”、B灯“6V 3W”，A和B中电流随两端电压变化关系的图象如图甲所示．
（1）若灯泡A．B两灯泡串联在同一个电路中(两灯泡都不会被烧坏),则______灯泡发光较亮.（选填“甲”或 “乙”）
（2）将A、B两灯泡并联接在6V电源两端，求1min内电路消耗的电能__________；
（3）将A、B两灯泡串联接在某电源两端，使B灯恰好正常发光，求此时A灯电阻______
（4）将A灯泡与一个滑动变阻器（50Ω 2A）串联接在6V电源两端，如图乙所示．调节滑动变阻器，当滑动变阻器的功率和A灯泡功率相等时，求滑动变阻器的功率________．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
由题意知道，手机内部的线圈，能将充电板中变化的磁场转化为电流给手机电池充电，即利用电磁感应原理工作的；
A、图中电磁铁利用的是电流的磁效应，故A不符合题意；
B、图中给电动机通电会运动，说明通电导体受到磁场力的作用，故B不符合题意；
C、图中扬声器中利用的是通电导体在磁场中受力运动的原理，故C不符合题意；
D、图中麦克风中有线圈，说话时，线圈会振动，相当于闭合电路的一部分导体做切割磁感线运动，能够产生感应电流，是电磁感应现象，故D符合题意。
2、A
【解析】
A. 核式结构模型中，原子核位于原子的中心，电子在原子核的四周，且高速绕原子核旋转，故A正确；
B. 原子核中的质子带正电，中子不带电，所以原子核整体带正电，故B错误；
C. 电子在原子核周围高速旋转，故C错误；
D. 原子核位于原子的中心，占有原子的绝大部分质量，但体积非常小，所以原子中非常的空旷，故D错误；
故选A．
3、C
【解析】
根据题干可知：两只完全相同的容器分别装等质量的水，则水的质量为：qm1＝m2，
根据可知水的体积关系是：V1＝V2，
根据将实心铅球和铝球全部没入水中，此时水未溢出，两容器中水面高度恰好相同可知：
V1+V铅排＝V2+V铝排，所以，V铅排＝V铝排，
则根据F浮＝ρ液gV排可知：F铅浮＝F铝浮；
根据物体间力的作用是相互的可知：实心球对水的压力F向下＝F浮，由于台秤的示数＝G容器+G水+F向下；则台秤的示数分别为：
N1＝G容器+G水+F1向下＝G容器+G水+F铅浮；
N2＝G容器+G水+F2向下＝G容器+G水+F铝浮；
所以，N1＝N2，故BD错误．
由于实心铅球和铝球全部没入水中，则V排＝V物，所以，V铅＝V铝；已知ρ铅＞ρ铝，根据m＝ρV可知：实心铅球和铝球的质量关系是：m铅＞m铝；则：G铅＞G铝；
对于悬吊在水中的球来说，它受到自身的重力G、水对它的浮力F浮和悬线对它的拉力T
三个力的作用而处于平衡，则此三力间应有关系为T＝G﹣F浮；则T1＝G铅﹣F铅浮；T2＝G铝﹣F铝浮；所以，T1＞T2；故A错误，C正确．
4、D
【解析】人是导体，当人接触带电的金属球时，会带上与金属球相同的电荷，根据电荷间的相互作用规律可知，头发由于带上同种电荷相互排斥而分散开来，故答案为D.
5、D
【解析】
由电路图可知，R1和R2并联，电压表测量并联支路（电源电压）电压，电流表A1测R1支路的电流，A测干路电流；电源的电压不变，电压表的示数不变；并联电路中各支路独立工作、互不影响，所以滑片移动时，通过R1的电流不变，即电流表A1的示数不变；当滑动变阻器的滑片P向右移动时，接入电路中的电阻变大，由I=U/R，且并联电路中各支路两端的电压相等，所以通过滑动变阻器R2支路的电流变小，因为并联电路中干路电流等于各支路电流之和，所以干路电流变小，即电流表A的示数变小；电流表A的示数与电流表A1示数的差值等于通过滑动变阻器的电流，所以
A．电流表A的示数与电流表A1示数的差值变小，故A不正确；
B．电压表V示数与电流表A示数的比值变大，故B错误；
C．电压表V示数与电流表A示数的乘积变小，故C错误；
D．电压表V示数与电流表A1示数的乘积不变，故D正确；
故选D．
6、C
【解析】
A、九年级物理课本的质量在300g=0.3kg左右，故A错误；
B、多数人脉搏跳动100次用时约90s=1.5min，故B错误；
C、我省属于北方地区，全年的平均气温约为10℃左右，故C正确；
D、一支铅笔的直径约为1cm，故D错误。
7、A
【解析】
A．女孩搬起一个箱子，女孩给箱子一个向上的力，箱子在力的方向上移动了距离，女孩对箱子做了功，故A正确。
B．司机费了很大的力也未能推动汽车，人对汽车有推力作用，但是汽车没有在力的方向上移动距离，所以人对汽车没有做功，故B错误。
C．吊车对货物施加一个竖直向上的力，吊车吊着货物水平移动一段距离，没有在力的方向上移动距离，所以吊车没对货物做功，故C错误。
D．足球被踢出后在草地上滚动的过程中，运动员对足球没有力的作用，对足球不做功，故D错误。
有力作用在物体上，力对物体不一定做功；物体运动了一段距离，可能没有力对物体做功；做功的两个必要因素：作用在物体上的力，物体在力的方向上通过的距离，二者缺一不可。
二、填空题（本大题7小题，共21分）
8、并联 6 30
【解析】
[1]由电路图可知，闭合开关S2时，R和L并列连接，它们是并联的；
[2]由电路图可知，S1和S2都闭合时，R与L并联，电路电流为0.5A，S1闭合、S2断开时，只有电阻R接入电路，电流表示数为0.3A，由I=可得电源电压
U=IRR=0.3A×20Ω=6V；
[3]灯泡电阻
RL= =30Ω。
9、1200 静止 热传递
【解析】
由知道，小火车通过的路程是：＝10m/s×60s×2＝1200m；以小火车为参照物，车内的乘客相对于小火车的位置没有发生改变，所以它是静止的；夏天车厢顶在烈日下温度升高，是车厢顶吸收太阳的热，是通过热传递来改变其内能的。
10、1m3水的质量为1.0×103kg
【解析】
某种物质单位体积的质量叫这种物质的密度，密度是物质的一种特性，通常情况下水的密度为1.0×103kg/m3，表示的物理意义是1m3水的质量为1.0×103kg．
11、做功 减小
【解析】
（1）对物体做功，物体的内能增加。温度可能升高。
（2）减小接触面的粗糙程度可以减小摩擦力。
【详解】
刷冰时刷子和冰面之间有摩擦，克服摩擦做功，所以通过做功的方式增加了冰的内能；
冰的内能增加，温度升高，达到冰的熔点，并继续吸热，表面的冰开始熔化，冰壶和冰之间有水，从而减小了摩擦。
12、2 60
【解析】
从图象可以看出，当质量为60g时，体积为10cm1，橡皮泥的密度：ρ=＝2g/cm1；
橡皮泥船漂浮在水面上受到的浮力：F浮＝G＝mg＝0.06kg×10N/kg＝0.6N，由F浮＝ρ水V排g可得排开水的体积：V排＝＝6×10﹣5m1＝60cm1．
13、0.2 240
【解析】
（1）电视机一天内待机消耗的电能；
（2）电视机待机30天消耗的电能，
这些电能可供25W电灯正常工作的时间
14、粗并3400
【解析】
空调功率大于冰箱，家庭电路电压一定，都是220V，由公式，得空调电阻小，冰箱电阻大，电阻大小与横截面积有关，长度和材料一定时，横截面积越大，导体越粗，电阻越小，所以空调插头线比冰箱粗。
空调冰箱互不影响，所以空调冰箱是并联。
能效比指空调制冷量与制冷时消耗的电功率之比为3.4，所以制冷量为1000W×3.4=3400W
三、作图题（共7分）
15、
【解析】
两个阶段电梯做匀速运动，人处于平衡状态，人受到的合力为零，则人只受重力，支持力，不受摩擦力；分别过人的重心竖直向上画出支持力和竖直向下画出重力，并标出符号，如图所示：
16、
【解析】
试题分析：小磁针静止时N极所指方向为该处磁场方向，由此可以确定螺线管的N极、S极，然后根据安培定则可知螺线管上电流方向向上，电源“+”极在右“-”极在左．
考点：安培定则
17、
【解析】
质量均匀的木棒的重心在其中心，过木棒的重心沿竖直向下画一条带箭头的线段，并用G表示；反向延长动力F得到动力作用线，再过支点O作动力作用线的垂线段得到力F的力臂L．如图所示：
四、实验题（本大题共5小题，共20分）
18、 偏暗 0.6 小灯泡
【解析】
（1）滑动变阻器上端连接的是C接线柱，要想向左滑动时电阻变小，下端应接A接线柱，如图：
（2）小灯泡标有“2.5V”字样，即额定电压为2.5V，当电压表示数1V时，明显低于额定电压，所以小灯泡实际亮度偏暗；
（3）由图可知此时电流表示数为0.24A，小灯泡额定功率P=UI=2.5V×0.24A=0.6W；
（4）图乙中如果把小灯泡换成一个未知电阻，即可以做伏安法测电阻实验，或换成定值电阻可以探究电流与电压的关系。
19、长度 a b A B
【解析】
(1)弦乐器的音调与弦的长短粗细和张力有关，在研究弦乐器的音调与哪些因素有关时，用到的实验方法为控制变量法，若他选择b、d两弦线做实验，两者的粗细和张力相同，所以研究的目的是探究音调与弦线长度的关系．若他要研究音调与弦线粗细的关系，应该控制他们的长度和张力相同，满足该条件的是a和b两弦线。
(2)按住AC两点比较，按住A点时弦较短，所以发出的音调较高的是按住A，发出的音调较低的是按住C按住BC两点比较，按住B点时弦较粗，所以发出的音调较高的是按住C，发出的音调较低的是按住B，所以分别按住A点、B点、C点后拨动琴弦，发出的音调最高的是按住A点，最低的是按住B点．
20、 ③ 0.12 电压一定时，电流与电阻成反比 闭合开关S、断开S1 闭合开关S、S1
【解析】
（1）电压表和电阻并联，滑动变阻器一上一下连接，如图所示：
（2）①电流表坏了，电压表示数也会为零，故②错误；
②滑动变阻器短路，电流表示数不会为零，故②错误；
③电阻处接触不良，电流表的示数为零且电压表示数等于电源电压，故③正确；
④电阻短路，电流表示数不为零，且电压表示数为零，故④错误；
（3）图丙中电流表用的是0.6A量程，分度值为0.02A，故其示数为0.12A；
（4）由表中实验数据可知，在电压一定的情况下，电流与电阻阻值的乘积是定值，即电流与电阻成反比，由此可得：在电压一定时，电流与电阻成反比；
（5）闭合开关S、断开S1，电压表测出待测电阻Rx两端的电压为Ux，
闭合开关S、S1，用电压表测出电源的电压U，
电路中的电流I=，
Rx＝．
21、（3）如下图所示
（3）3．3 当电阻一定时，通过导体的电流和导体两端的电压成正比；
（3）① 3 没有调节滑动变阻器 3．3 ② 滑动变阻器最大阻值过小
【解析】
试题分析：（3）滑动变阻器应与被测电阻和电流表串联，电压表应并联在被测电阻两端，正确的连线如上图所示；（3）由图示可知，电流表接3-3．6A的量程，其示数为3．3A；表一中每次实验所得出的电压与对应的电流的比值都相等，说明：当电阻一定时，通过导体的电流和导体两端的电压成正比；（3）① 由表3中的数据可知，在电压一定时，电流与电阻应成反比，第3组数据中的电流与电阻的乘积与第3、3组的不同， 这是由于没有调节滑动变阻器，没有控制电阻两端的电压不变；由第3组数据可知，电压应为3V，所以第3组数据中的电流值应为3．3A；②当换用大电阻后，分压会增大，当调节变阻器不能使电压表示数为3V，说明可能是变阻器的最大阻值太小了．
考点：电流与电压、电阻关系
22、 10 小于 右 变大 幻灯机 靠近
【解析】（1）根据图乙可知，当u＝v＝20cm时，蜡烛成等大的实像，这时u＝v＝2f，所以f＝10cm，即凸透镜A的焦距是10cm。设凸透镜B的 焦距为fB，由图丙知fB＜30cm＜2fB,所以15cm＜fB＜30cm，所以凸透镜A的焦距小于凸透镜B的焦距。（2）原来蜡烛距离凸透镜30cm，蜡烛右移5cm后，物距变为25cm，根据凸透镜成像特点，物距变小，像距变大，所以光屏应向右移动，像距比原来更大，所以像将变大；（3）图丙所示实验中，蜡烛通过凸透镜成放大倒立的实像，与幻灯机的工作原理一致；把远视眼镜放在蜡烛与凸透镜之间，远视眼镜相当于一个放大镜，所以通过透镜B成像的是蜡烛的放大的虚像，像的位置在蜡烛的左侧，要想还在原来的装置上成像，需要蜡烛靠近透镜，使其通过远视眼镜所成的放大虚像在原来蜡烛的位置上。
点睛：本题考查凸透镜成像规律的实验探究。（1）①要解决此题，根据凸透镜成像的规律之一．物距等于二倍焦距成倒立等大实像．然后通过图象分析出该凸透镜的焦距．②根据物距和凸透镜的焦距关系，求出两个凸透镜的焦距，比较焦距大小．（2）根据物近像远像变大规律解答.（3）根据凸透镜成像的三种情况和应用及光路可逆来解答此题。
五、计算题（本大题共2小题，共13分）
23、（1）2.4×104N（2）0.4m/s（3）1.2×105N
【解析】
（1）由计算物体质量；再利用G=mg计算其重力；
（2）利用阿基米德原理计算物体出水前受到的浮力，滑轮组对物体的拉力等于重力减去浮力；由图知道，n=3，拉力端移动距离s=3h，利用计算牵引力；由图乙知道40s牵引力做的功，由此计算牵引力做功功率，利用，计算拉力端移动速度，重物出水前匀速上升的速度等于拉力端移动速度三分之一；利用W=Fs计算拉力端移动距离，而s=3h，据此求物体升高的高度，利用速度公式求重物出水前匀速上升的速度；
（3）吊臂支点为O，画出动力臂、阻力臂，利用相似三角形的边的关系求力臂大小关系，知道物体出水后滑轮组对吊臂B端的作用力，利用杠杆平衡条件求E对OB施加的力。
【详解】
（1）根据题意知道，被打捞重物的体积是：V＝0.6m3，密度是ρ=4.0×103kg/m3，
由知道，物体的质量是：
故被打捞的重力是：
（2）由阿基米德原理知道，物体出水前受到的浮力是：
滑轮组对物体的拉力是：
由图甲知道，n=3，拉力端移动距离是：s=3h，滑轮组对物体的拉力做功为有用功，
又因为，所以，牵引力的大小是：
由图乙知道，40s牵引力做功是：W=4.8×105 J，故牵引力做功的功率是：
由知道，拉力端移动的速度是：
又因为v=3v物 ，所以，重物出水前匀速上升的速度是：
（3）由图知道，吊臂支点为O，柱塞E竖直向上的力为动力，则动力臂为OP；出水后滑轮组对B端的拉力为阻力，且阻力臂为OQ（如图），
由于吊臂、滑轮及钢丝绳的重力和各种摩擦不计，
所以，物体出水后，滑轮组对吊臂B端的作用力是：；
又因为△OPF∽△OQB，所以，，
由杠杆平衡条件知道：，
所以E对OB至少施加的力是：
本题考查的知识点较多，涉及重力公式、速度公式、密度公式、阿基米德原理、功的公式、效率公式、杠杆的平衡条件的应用，难度较大，综合性较强，一般的处理方法是，根据题中条件找关系列方程，然后整理求解。
24、（1）1.4×105N（2）6250J
【解析】
（1）压路机静止时对水平路面的压力：
F压＝G＝mg＝1.4×104kg×10N/kg＝1.4×105N；
（2）压路机每次下压路面的距离s＝1mm＝0.001m，
压路机每次下压路面对路面做功：
W＝Fs＝2.5×105N×0.001m＝250J；
钢轮每秒钟压路25次，总共做的功：
W′＝25W＝25×250J＝6250J。
六、综合能力题（本大题共3小题，共18分）
25、排开液体的体积 1 不变 1.2×10 20 A
【解析】
（1）物体A浸没在水中之前，浸入水中深度越大排开水的体积越大，由称重法测浮力知道，F浮＝G﹣F示，由于弹簧测力计的示数减小，所以，受到的浮力增大，说明浮力与排开液体体积有关；
（2）由图乙知道，h＝0时弹簧测力计的示数即为物体A的重力：GA＝1.2N，h＝5cm时物体刚好浸没在液体中，弹簧测力计的示数F示＝0.2N，则物体A浸没在水中后所受的浮力是：F浮＝GA﹣F示＝1.2N﹣0.2N＝1N；若某同学在使用弹簧测力计时，指针在零刻度线以上，则相当于提前少加了示数，没有调零而直接进行测量，这样每次测量的结果偏小，都少加了示数，但浮力F浮＝GA﹣F示是两次测量结果之差，所以计算出的浮力值不变；
（3）当物体A完全浸没在水中时，由F浮＝ρgV排知道，故物体A的体积是：
VA＝V排＝﹣﹣﹣①
由G＝mg知道物体A的密度是：ρA＝ ﹣﹣﹣②
由①②得： ﹣﹣﹣③
将已知量代入③得： ×1.0×103kg/m3＝1.2×103kg/m3；
由①解得： =1.0×10﹣4m3；
由于h＝5cm时物体刚好浸没在液体中，所以圆柱体A的底面积是： ＝2×10﹣3m2＝20cm2；
（4）物体A未浸没水中前，梯形容器与柱形容器相比较，A浸没水中的深度相同，排开水的体积相同，则缩口的梯形容器液面上升的高度较高一些，根据p＝ρg△h，则梯形容器水对容器底部的压强增加量△p更大一些，如下图所示，即A正确。
26、见解析
【解析】
（1）功率是表示做功快慢的物理量，通常有两种比较做功快慢的方法：①控制时间，比较做功的多少。②控制做功的多少，比较时间。小芳和老王做功的多少和做功所用的时间都不同，无法比较它们做功的快慢，即无法比较它们功率的大小。所以不同意甲、乙的观点吗，依据是它们做功的多少和做功所用的时间都不同。
（2）要测量对西瓜做功的功率，可根据P===计算功率。需要测量西瓜的质量m、楼的高度h、搬西瓜所用的时间t，所需实验器材：称（因西瓜质量比较大，无法使用天平测量其质量）、皮尺、秒表，为了方便提起西瓜，还需要绳子和可忽略质量的塑料袋。
①实验步骤：a.用称测量出西瓜的质量记为m；b.用皮尺测量出一楼到二楼的高度记为h；c.将西瓜用塑料袋装起来，将绳子的一端从二楼放下，系到塑料袋上。然后到二楼将西瓜提上去，同时用秒表计记录提西瓜所用时间，记为t。
②对西瓜做功功率的表达式P===。
27、B 540J 4Ω 2.1W
【解析】
（1）A、B两灯的电阻RA==6Ω，RB==12Ω，如果两灯是串联在同一电路上，通过的电流是相同的，RA＜RB，根据P=I2R可知，PA实＜PB实，B灯泡实际功率大，亮度较大；
（2）将A、B并联接在6V电源两端时，因为并联电路中各支路两端的电压相等，且额定电压下灯泡的实际功率和额定功率相等，所以两灯泡的总功率：P=PA1+PB1=6W+3W=9W，1min内电路消耗的电能：W=Pt=9W×60s=540J；
（3）通过两个灯泡的额定电流IA==1A，IB==0.5A，将A、B两灯串联接在某电源两端，串联电路中各处的电流相等，由于IA＞IB， B灯恰好正常发光，电路中的电流IA1=IB=0.5A，由图甲可知，A灯泡两端的电压UA1=2V，A灯泡的电阻RA1==4Ω；
（4）A与滑动变阻器串联，因为滑动变阻器功率和A灯功率相等，且电流相等，根据P=UI得到灯A与滑动变阻器两端电压也相等，UA′=UR=×6V=3V，由图象得到此时电路中电流为0.7A，所以此时滑动变阻器功率为：PR=URI=3V×0.7A=2.1W。
实验次数
1
2
3
4
5
电阻R/Ω
5
10
15
20
25
电流I/A
0.6
0.3
0.2
0.15
实验次数
3
3
3
电阻R/Ω
5
33
35
电流I/A
3．6
3．3
3．34
实验次数
3
3
3
电压U/V
3．3
3．5
3．3
电流I/A
3．3
3．4
