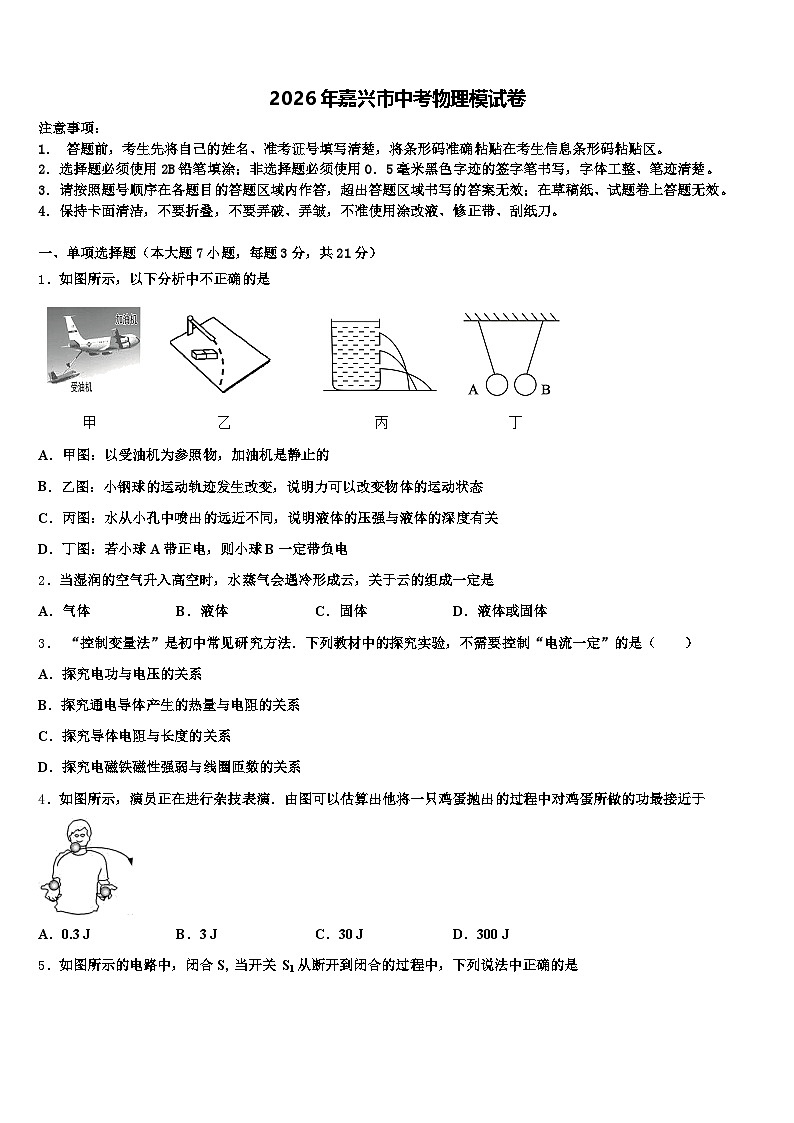

2026年嘉兴市中考物理模试卷（含答案解析）

这是一份2026年嘉兴市中考物理模试卷（含答案解析），共21页。试卷主要包含了下列关于电磁现象的说法正确的是，如图所示，阻值为，闭合开关S时等内容，欢迎下载使用。
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示，以下分析中不正确的是
A．甲图：以受油机为参照物，加油机是静止的
B．乙图：小钢球的运动轨迹发生改变，说明力可以改变物体的运动状态
C．丙图：水从小孔中喷出的远近不同，说明液体的压强与液体的深度有关
D．丁图：若小球A带正电，则小球B一定带负电
2．当湿润的空气升入高空时，水蒸气会遇冷形成云，关于云的组成一定是
A．气体B．液体C．固体D．液体或固体
3． “控制变量法”是初中常见研究方法．下列教材中的探究实验，不需要控制“电流一定”的是（ ）
A．探究电功与电压的关系
B．探究通电导体产生的热量与电阻的关系
C．探究导体电阻与长度的关系
D．探究电磁铁磁性强弱与线圈匝数的关系
4．如图所示，演员正在进行杂技表演．由图可以估算出他将一只鸡蛋抛出的过程中对鸡蛋所做的功最接近于
A．0.3 JB．3 JC．30 JD．300 J

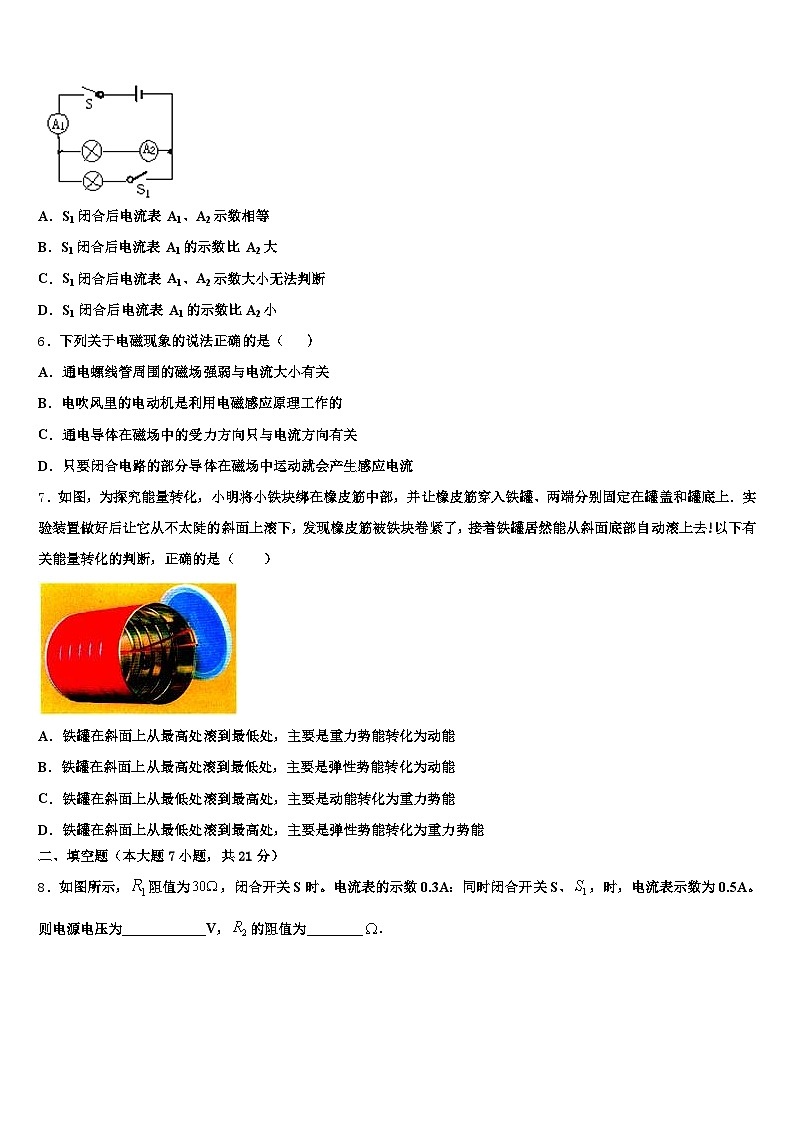

5．如图所示的电路中，闭合S, 当开关 S1从断开到闭合的过程中，下列说法中正确的是
A．S1闭合后电流表 A1、A2示数相等
B．S1闭合后电流表 A1的示数比 A2大
C．S1闭合后电流表 A1、A2示数大小无法判断
D．S1 闭合后电流表 A1的示数比A2小
6．下列关于电磁现象的说法正确的是（ ）
A．通电螺线管周围的磁场强弱与电流大小有关
B．电吹风里的电动机是利用电磁感应原理工作的
C．通电导体在磁场中的受力方向只与电流方向有关
D．只要闭合电路的部分导体在磁场中运动就会产生感应电流
7．如图，为探究能量转化，小明将小铁块绑在橡皮筋中部，并让橡皮筋穿入铁罐、两端分别固定在罐盖和罐底上．实验装置做好后让它从不太陡的斜面上滚下，发现橡皮筋被铁块卷紧了，接着铁罐居然能从斜面底部自动滚上去!以下有关能量转化的判断，正确的是（ ）
A．铁罐在斜面上从最高处滚到最低处，主要是重力势能转化为动能
B．铁罐在斜面上从最高处滚到最低处，主要是弹性势能转化为动能
C．铁罐在斜面上从最低处滚到最高处，主要是动能转化为重力势能
D．铁罐在斜面上从最低处滚到最高处，主要是弹性势能转化为重力势能
二、填空题（本大题7小题，共21分）

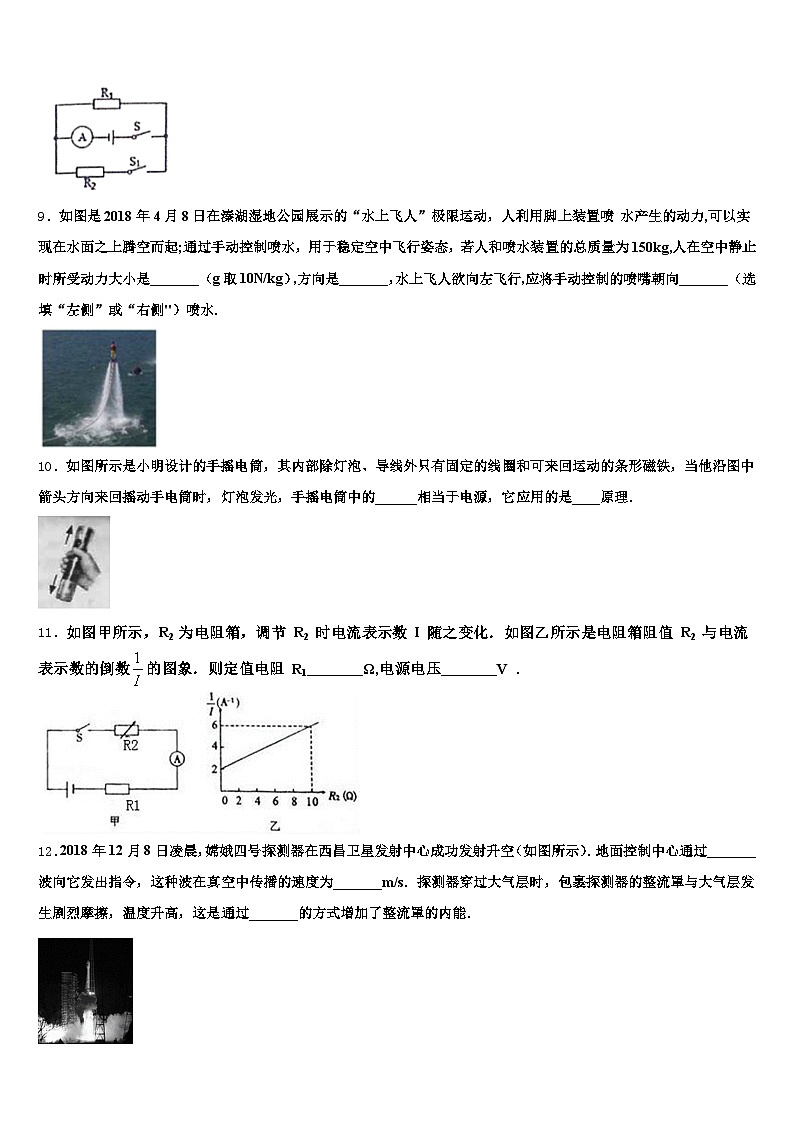

8．如图所示，阻值为，闭合开关S时。电流表的示数0.3A：同时闭合开关S、，时，电流表示数为0.5A。则电源电压为____________V，的阻值为________.
9．如图是2018年4月8日在溱湖湿地公园展示的“水上飞人”极限运动，人利用脚上装置喷 水产生的动力,可以实现在水面之上腾空而起;通过手动控制喷水，用于稳定空中飞行姿态，若人和喷水装置的总质量为150kg,人在空中静止时所受动力大小是_______（g取10N/kg）,方向是_______，水上飞人欲向左飞行,应将手动控制的喷嘴朝向_______（选填“左侧”或“右侧"）喷水.
10．如图所示是小明设计的手摇电筒，其内部除灯泡、导线外只有固定的线圈和可来回运动的条形磁铁，当他沿图中箭头方向来回摇动手电筒时，灯泡发光，手摇电筒中的______相当于电源，它应用的是____原理．
11．如图甲所示，R2 为电阻箱，调节 R2 时电流表示数 I 随之变化．如图乙所示是电阻箱阻值 R2 与电流表示数的倒数的图象．则定值电阻 R1________Ω,电源电压________V ．
12．2018年12月8日凌晨，嫦娥四号探测器在西昌卫星发射中心成功发射升空（如图所示）．地面控制中心通过_______波向它发出指令，这种波在真空中传播的速度为_______m/s．探测器穿过大气层时，包裹探测器的整流罩与大气层发生剧烈摩擦，温度升高，这是通过_______的方式增加了整流罩的内能．
13．如图所示是初中学习中接触到的一些实验，请根据实验在下面空格中填入相应的内容．
（1）如图A：向下吹气，纸片会向中间靠拢，可用_________的关系来解释；
（2）如图B：电铃是利用_________工作的；
（3）如图C：根据图示原理可以制成_________机；
（4）如图D：听到收音机发出“咔咔”声，这一现象验证了_________的存在．
14．雨后的晚上背离路灯向前走，有积水的地方较_____（选填“亮”或“暗”），是因为水面发生的是_____反射。
三、作图题（共7分）
15．在北京奥运会上获得比赛前三名的选手都将挂上既体现奥运理 念，又体现中华民族特色的奖牌用一种玉石制作然后分别镀上金、银、铜而成的奖牌。小阳是个爱动脑筋的孩子，当他得到一小块制作奥运奖牌余下的玉石材料后，立即着手利用家里的弹簧秤测这种材料的密度。请你和小阳一起来完成测量过程。（g取10N/kg）
如图所示用细线拴住玉石块，用弹簧秤测出其所受重力，这 时弹簧秤示数是_______N，从而可计算出玉石块的质量。 如图所示让玉石块完全浸入水中，从图中弹簧秤的示数可计 算出玉石块所受的浮力是______N。 利用以上测量数据可计算出玉石块的密度是_______________kg/m 3 。
16．有一种新的取暖方式-电热膜供暖，它以纯电阻为发热体（用R表示），每个房间的电热膜各有一个温控器（用S表示）控制，达到了分户控制和节能的目的，以两个房间为例，在图中完成电路连接．
（_____）
17．如图所示，质地均匀的质量为500克圆柱形细木棒放在地面上，另一端与支点O连接，在图中画出木棒所受重力的示意图、重力的力臂．
（________）
四、实验题（本大题共5小题，共20分）
18．在“探究凸透镜所成实像的性质”时，小徐和小李两位同学利用焦距f为10厘米的凸透镜、几个大小高度相等的发光物（字母）、光屏和光具座等进行实验。实验开始时，他们正确组装和调试实验器材。
小徐首先选用A字发光物进行实验，发现光屏上出现清晰的像如图所示，据此现象他得出结论：凸透镜所成的是上下倒置的实像；小李接着选用D字发光物进行实验，发现光屏上出现清晰的像如图所示，据此现象他得出结论：凸透镜所成的是左右互换的实像。
①依据小徐和小李在光屏上观察到的像的大小，请判断两发光物离凸透镜的距离是否相等？请说明理由___________。
②你觉得小徐和小李的实验方法、观察到的现象以及得出的结论，是否完善？请说出你的看法和建议。___________。
19．如图所示是“探究物体动能大小与物体速度的关系”的实验．
(1)在探究动能与速度的关系时，应让同一小球从斜面的_______（选填“同一”或“不同”）高度由静止滚下，使它们到达水平面时的初始速度不同．
(2)钢球沿斜面滚下的过程中，重力势 能______，动能______（均选填“减小”、“增大”或“不变”）．
(3)该实验通过观 察_________来判断小球动能的大小，若水平面绝对光滑，本实验将_______(选填“能”或“不能”)达到探究目的．
20．小明用棋子和如图所示的装置探究平面镜成像问题。
他将棋子A放在玻璃板前，看到A在玻璃板中成的像。用大小不同的棋子放在棋子A像的位置，观察什么样的棋子才能与A的像完全重合。小明探究的问题是：_____。实验中玻璃板倾斜，出现的后果是：_____。小明将棋子放在玻璃板前的不同位置，重复（1）中的操作进行多次实验，下列与该目的相同的是_____
A．探究杠杆的平衡条件 B．测量定值电阻的阻值 C．刻度尺测铅笔的长度。
21．在初中物理电学实验中，通常用电流表和电压表进行有关
小明同学在测定小灯泡的电功率时，选用的器材有：额定电压为2.5V的小灯泡（其阻值约为10Ω）“10Ω1A”的滑动变阻器、两节新干电池等。
①请用笔画线代替导线，帮小明同学将图甲中的实物电路连接完整，使闭合开关时滑动变阻器连入电路的电阻最大；
②小明同学连接电路后，闭合开关，滑片P移到某一位置时，电压表示数如图乙所示，为测量灯泡的额定功率，应将滑片P向_____端（选填“A”或“B”）移动，直至电压表的示数为2.5V时电流表示数如图丙所示，则小灯泡的额定功率是_____W。小华同学设计了如图所示的电路来测量一个阻值约为几百欧的电阻Rx，他使用的电源电压为3V，电流表量程为（0～0.6A、0～3A），电压表量程为（3～3V、0～15V）。
①小华同学须按照如图丁所示电路图连接电路后，闭合开关，观察到电流表指针不偏转，示数为零，电压表示数为2V，则他连接的电路出现该故障的原因是_____。
②排除故障换用新元件后，经检查电路完好。闭合开关，逐渐减小滑动变阻器的接入电阻至最小时，电压表有示数，但电流表的指针偏转角度很小，电流太小的原因是_____，所以按小华所设计的电路来测量这个电阻是不合适的。
③为了测出电阻Rx的阻值，老师给小华同学又提供了两个开关和一个电阻箱R（0～9999Ω 5A），电阻箱是一种可以调节电阻大小并且能够显示出阻值的变阻器，它的电路符号用表示，请你帮助小华同学设计一个能测出电阻Rx阻值的实验电路，要求电路只连接一次，将你设计的实验电路图画在图戊虚线方框中。
22．在探究凸透镜成像规律时，小捷用了9个红色的发光二极管按“F”字样镶嵌排列在白色的板上代替蜡烛作光源，实验装置如图所示：为了确定凸透镜的焦距，小捷将凸透镜正对太阳光，再把光屏放在另一侧，改变凸透镜与光屏的距离，直到光屏上出现一个________（填“亮点”或“亮环”）为止，测得它与凸透镜中心的距离为10cm，确定出焦距f=________（填“5cm”或“10cm”）．凸透镜固定在光具座的零刻度线上，小捷将光源移至光具座30cm处后，再移动光屏，到如图所示位置，光屏上会出现清晰的________（填“放大”、“缩小”或“等大”）的实像；如果她将光源再远离凸透镜一些，这时光屏应向________（填“左”或“右”）移动，以获得清晰的实像．
如果将光源移至7cm处，凸透镜此时成的是放大的________（填“虚像”或“实像”）．
五、计算题（本大题共2小题，共13分）
23．如图所示，电源电压恒为12V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“30Ω，1A”小灯泡标有“字样，通过它的电流与两端电压的关系图象如图所示，
（1）当灯泡两端电压为1.5V时，求小灯泡的电阻；
（2）为保证电路安全，求滑动变阻器的范围；
（3）若滑动变阻器的规格为“10Ω1A”，为能将小灯泡调节至正常发光，可采用在电路中串联一定值电阻R0的方法，求R0的阻值应满足的条件．
24．养生壶是一种用于养生保健的烹饮容器，采用新型电加热材料，通电后产生热量把壶内的水加热。下图是某款养生壶及其铭牌上的信息，求：
（1）养生壶中1L的水从20℃升高到85℃需要吸收多少热量？正常工作时，养生壶加热效率为91%，将（1）中的水加热需要多长时间？用电高峰期，养生壶将1L的水从20℃加热到85℃，实际用时363s，则实际电压是多少。（设养生壶的电阻和加热效率不变）。
六、综合能力题（本大题共3小题，共18分）
25．我市南澳风力发电场位于南澳东半岛果老山脉．山巅有风车阵，与蓝天大海，组合成一幅壮丽的南粤山水新风景线（图甲）．风力发电机组主要由风机叶片和发动机组成．
风力发电利用的是风能，风能是清洁的、________（可再生/不可再生）能源． 风机叶片具有质量轻、强度高、耐磨损等性能，通常用密度小，硬度________（选填“大”或“小”）的复合材料制成；叶片形状像飞机的机翼，若叶片位置和风向如图乙所示，由于叶片两面空气流速不同产生压强差，而受到向________（选填“上”或“下”）的力使风叶旋转． 风叶产生的动力通过传动系统传递给发电机，利用________原理．实现机械能转化为电能． 某风力发电机的输出功率与风速的关系如图丙所示，由图象得到的下列信息，正确的有哪些______
A．只要有风，机组就能产生电能 B．风速过大，机组不会产生电能
C．风速越大，机组产生的电功率一定越大 D．风速在一定范围内，机组产生的电功率可能不变下表给出了在不同风速下某风机获得的能量：
当风速为5m/s时，这台风机工作1s所产生的电能可供1只“220V 100W”电灯正常工作10s，该风机发电的效率是________．
26．如图甲所示，某同学在粗糙程度均匀的水平地面上，用水平向右的推力推木箱。推力大小随时间变化的图象如图乙所示，木箱速度大小随时间变化的图象如图丙所示。求：
（1）木箱在0～1s内的运动状态；
（2）木箱在1～2s内受到地面的摩擦力大小；
（3）木箱在2～3s内前进的距离；
（4）人对木箱的水平推力在2～3s内做的功。
27．请阅读《探海神器﹣﹣“蛟龙”号》回答32题．
探海神器﹣﹣“蛟龙”号
2012年6月24日是个伟大的日子！“蛟龙”号载人潜水器深潜7020米新纪录诞生，“神舟九号”宇宙飞船与“天宫一号”手动交会对接成功，“蛟龙”与“神九”互致祝福，进行了穿越海天的对话，实现了“可上九天揽月，可下五洋捉鳖”的伟大梦想!
目前，“蛟龙”号具备了在全球99.8%的海洋深处开展科学研究、资源勘探的能力．“蛟龙”号的形状外观如图所示．这次深潜纪录的创造反映了“蛟龙”号许多高端技术的创新与突破，其中之一是悬停定位和自动航行．由于不同海域、不同深度的海水密度不同，“蛟龙”号在水中受到的浮力是变化的．
浮力的变化要靠压载铁来平衡，所谓“压载铁”，就是给“蛟龙”号增加重量的铁块．“蛟龙”号海试团队用周密的数学模型，能根据在不同海域测得的海水温度、盐度和深度等参数精确地计算下潜时所需要的“压载铁”重量．
“蛟龙”号挂好所需压载铁，注水下潜，当下潜至预定深度时，“蛟龙”号能克服自身晃动、海底洋流等内外干扰，通过适时抛掉一定数量的压载铁，利用相关技术实现悬停．此外，“蛟龙”号还具备自动定向、定高、定深三大功能，能够在复杂环境中自动航行，在已公开的消息中，尚未有国外深潜器具备类似功能．当完成工作后，潜航员再抛掉适量的压载铁，实现上浮．可见，无论是下潜，悬停，还是上浮，压载铁的作用都是巨大的．
“祝愿中国载人深潜事业取得新的更大成就！祝愿我们的祖国繁荣昌盛！”，“神九”航天员景海鹏在太空向“蛟龙”号的祝贺，道出了全体中华儿女的心声!
请根据上述材料，回答下列问题：
（1）若海水的密度均匀，“蛟龙”号下潜过程中，所受海水的压强逐渐_____．（选填“变大”、“变小”或“不变”）
（2）加速下沉的“蛟龙”号，若在经过某一密度均匀的海水区域时，迅速抛掉部分压载铁，使其所受浮力等于重力，（不考虑海水的摩擦阻力）则“蛟龙”号最终将_____．（选填“急速加速下沉”、“减速下沉”或“匀速下沉”）
（3）在“蛟龙”号悬停时，抛掉适量的压载铁．请根据“蛟龙”号的受力情况分析其运动情况．（可画受力示意图辅助说明）
（__________）
（4）鱼类体内有鱼鳔，鱼通过改变鱼鳔的体积，可以轻易的改变自身的沉浮．鱼能控制自身的沉浮，主要是通过改变_____．
A．所受的浮力 B．所受的重力 C．液体的密度
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
在空中加油时，以受油机为参照物，加油机与受油机的位置关系保持不变，故是静止的，即A正确；
小钢球在磁铁引力的作用下，运动轨迹发生改变，说明力可以改变物体的运动状态，故B正确；
由图知道，图中液体的深度不同，所以从小孔中喷出的水柱的远近不同，越深处喷得越远，说明了液体压强大小与液体的深度有关，深度越深、压强越大，故C正确；
若小球A带正电，由图知道， A与小球B相互吸引，故B球有两种可能，小球B可能带负电，也可能不带电，故D错误，符合题意。
2、D
【解析】
水蒸气上升的过程中，空气的温度变低，导致水蒸气放热液化形成小水滴，若空气的温度很低，水蒸气会放热凝华形成小冰晶；小水滴和小冰晶分别是液体和固体，被上升的气流顶起，从而形成人看见的云，故D正确，ABC错误。
3、C
【解析】
A．由W＝UIt可知，要探究电功与电压的关系，需使电流和通电时间一定．故A不符合题意；
B．由Q＝I2Rt可知，通电导体产生的热量与电路中的电流、导体的电阻和通电时间有关，要探究热量与电阻的关系，需控制电流和通电时间一定．故B不符合题意；
C．电阻与导体的长度、材料、横截面积和温度有关，与电流大小无关，探究与长度的关系，不用控制电流一定．故C符合题意；
D．电磁铁磁性强弱与电流大小和线圈匝数有关，要探究电磁铁磁性强弱与线圈匝数的关系，需控制电路中的电流相同．故D不符合题意．
4、A
【解析】
两个鸡蛋的重力大约为1N，则一个鸡蛋的重力约为0.5N，由图可知大约能抛的高度为h=0.6m，则做的功大约为W=Gh=0.5N×0.6m=0.3J．
5、B
【解析】
当闭合S、断开时，等效电路图如图1所示；当闭合S、开关闭合时，等效电路图如图2所示．
​
并联电路独立工作、互不影响，
开关从断开到闭合的过程中，通过上面灯泡的电流不变，即的示数不变；
并联电路中干路电流等于各支路电流之和，
开关从断开到闭合的过程中，电流表的示数变大，即的示数比大，故选项B正确．
故选B．
6、A
【解析】
A．通电螺线管周围的磁场强弱与电流大小、线圈匝数、有无铁芯有关，故A正确．
B．电吹风里的电动机是利用通电线圈在磁场中受力转动的原理制成的，故B错误．
C．通电导体在磁场中的受力方向与电流方向、磁场方向有关，故C错误．
D．闭合电路的部分导体在磁场中做切割磁感线运动时产生感应电流，不切割磁感线则不产生感应电流，故D错误．
发电机的工作原理是电磁感应现象；电动机的工作原理是通电线圈在磁场中受力转动的原理；
7、D
【解析】
铁罐从不太陡的斜面上滚下，在从最高处滚下时，铁罐先由慢到快、后由快到慢滚到最低点，上一段滚动主要是重力势能减小，铁罐的动能和橡皮筋的弹性势能增加；下一段滚动主要是重力势能和铁罐的动能减小，橡皮筋的弹性势能增加；最终是铁罐在斜面上从最高处滚到最低处，主要是重力势能转化为弹性势能．铁罐由斜面底部自动滚上去，在从最低处滚上时，铁罐先由慢到快、后由快到慢滚到最高点，下一段向上滚动主要是橡皮筋的弹性势能减小，铁罐的动能和重力势能增加；上一段滚动主要是橡皮筋的弹性势能和铁罐的动能减小，重力势能增加；铁罐在斜面上从最低处滚到最高处，主要是弹性势能转化为重力势能．所以D选项是正确的．
二、填空题（本大题7小题，共21分）
8、9 45
【解析】
由图知，闭合开关S时，只是R1的简单电路，电源电压：U=I1R1=0.3A×30Ω=9V；同时闭合S、S1时，R1、R2并联，电流表测干路电流，根据并联电路的电流特点，通过R2的电流I2=I-I1=0.5A-0.3A=0.2A，R2的电阻为：R2===45Ω。
9、1500 竖直向上 右侧
【解析】
解：（1）人在空中静止时受重力和喷水装置产生的动力作用，二力是一对平衡力，则大小F＝G＝mg＝150kg×10N/kg＝1500N；方向是竖直向上；（2）水上飞人”欲向左侧飞行，则喷水装置应产生向左的动力，根据力的作用是相互的，所以应将手动控制的喷嘴朝向右侧喷水。
点睛：（1）二力平衡力的条件：大小相等、方向相反、作用在同一条直线上、作用在同一个物体上。知道人和喷水装置的总质量用公式G＝mg求出的重力。（2）根据力的作用是相互的解答即可。
10、线圈 电磁感应
【解析】
根据题意可知，内部有固定的线圈和可来回运动的条形磁铁，当他沿图中箭头方向来回摇动手电筒时，灯泡发光，可以判断为，运动时，线圈相当于切割了磁感线运动，为电磁感应现象，所以产生了电流；内部的线圈和磁铁共同组成了电源．
11、5 2.5
【解析】
图甲中定值电阻R1与电阻箱R2串联，电路中的电流的倒数为：
从乙图看出，当R2=0，时，代入①中得：
当R2=10Ω，，代入①中得：
解①②两式组成的方程组，得：R1=5Ω，U=2.5V；
12、电磁波 3×108 做功
【解析】
地面中心是通过电磁波来传达指令的；这种波在真空中传播速度为 3×108m/s；
探测器穿过大气层时，克服摩擦做功，机械能转化为内能，使的整流罩的温度升高，内能变大．
13、流体压强与流速的关系 电流的磁效应 发电机 电磁波
【解析】
（1）实验A:向下吹气，纸片会向中间靠拢，这是因为纸片中间的流速大，压强小，两侧空气流速小，压强大的缘故，可用流体的压强和流速的关系来解释；
（2）电铃就是利用电流流过导体时，导体周围产生磁场，电铃是利用电流的磁效应制成的；
（3）图C是闭合电路的一部分导体在磁场中做切割磁感线运动，产生感应电流的现象，根据图示原理可以制成发电机；
（4）图D：移动电话是靠电磁波工作的，手机响，说明有电磁波存在，手机发出或接收的电磁波被电视机接收，故电视机会发出“咔咔”声．
14、暗 镜面
【解析】
当人背着路灯走时，水面发生的镜面反射，没有光进入人的眼睛，所以水面看起来较暗，而地面反射的是漫反射，总有一部分光进入人的眼睛，所以看起来较亮。
三、作图题（共7分）
15、3.6 1.8 4.5×113
【解析】
试题分析：（1）由图甲可知，弹簧测力计的最小分度值是1．3N，弹簧测力计的示数是F1=3．6N。（3）由图乙可知，弹簧测力计的示数F3=3．8N，玉石块所受的浮力F浮=F1-F3=3．6N-3．8N=1．8N。（3）阿基米德原理可知，玉石排开的水受到的重力G排水=F浮=1．8N，被排开水的质量，被排开水的体积，玉石所受的重力G=F1=3．6N，玉石的质量，玉石的体积V=V排=8×11-5m3，玉石的密度。
考点：浮力产生的原因．密度体积的计算
16、
【解析】
每个房间的电热膜各有一个温控器（用S表示）控制，达到了分户控制和节能的目的，说明是并联．
【详解】
开关与火线相连，纯电阻接在零线上，两电阻并联，如图所示：
17、
【解析】
细木棒的重力G=mg=0.5kg×9.8N/kg=4.9N，均匀木棒的中心为木棒的重心，从重心沿竖直向下的方向画一条带箭头的线段，即为重力的示意图；从支点O作重力作用线的垂线，垂线段的长即为重力的力臂l，如图所示：
四、实验题（本大题共5小题，共20分）
18、见解析所示 见解析所示
【解析】
（1）根据小徐和小李在光屏上观察到的像知道，所成的像大小不同，即发光物离凸透镜的距离不相等；因为利用的是相同的器材，即焦距f为10厘米的凸透镜、几个高度相等的发光物（字母）、规格相同的光屏和光具座等进行实验，所以，根据凸透镜成像规律知道，若物体距大小不同，则发光物离凸透镜的距离不相等；若相等，则所的像大小是一样的；
（2）凸透镜对光线有会聚作用（相对主光轴），凸透镜所成的是上下倒置的实像和左右互换的实像。两同学选用的发光字较特殊（左右对称，上面对称），所以结论不全面；为得出普遍性的规律在换用的物体多次测量，故可用例如F或G进行多次测量。
19、不同 减小 增大 木块被推动的距离 不能
【解析】
(1)在探究动能与速度的关系时，实验中让同一小球沿斜面的不同高度静止滚下撞击水平板上的木块，这是控制了质量相同，目的是探究物体的动能与速度的关系；
(2)钢球沿斜面滚下来过程中，高度减小，重力势能减小，速度增大，动能增大，重力势能转化为动能；
(3)探究物体动能大小与哪些因素有关时，物体动能的大小无法直接体验，所以通过小球对木块外做功的多少来体现小球动能的多少，即通过木块被推动的距离来判断小球动能的大小；
若水平面绝对光滑，根据牛顿第一定律，钢球和木块将永远一直运动下去，没有运动距离的远近之分，就不能达到比较距离来比较动能的目的了．
20、像与物的大小关系 不论怎么移动棋子都不能与A的像重合 A
【解析】
（1）小明将一个棋子A作为物体放在玻璃板前，用大小不同的棋子放在棋子A像的位置，只有与A棋子完全相同的棋子才能与A的像完全重合，据此可知小明探究的问题是：像与物的大小关系；
（2）如果把玻璃板放置倾斜了，不论怎么移动棋子都不能与A的像重合；
（3）一次实验不具备代表性，应采取同样的实验方案多做几次，研究像与物体到镜面距离的普遍规律，避免实验现象的偶然性；
A、探究杠杆的平衡条件实验中，多次测量目的是找普遍规律，故A符合题意；
BC、测量定值电阻的阻值和刻度尺测铅笔的长度时，多次测量的目的是求平均值，减小误差。故BC不符合题意。故选A。
21、 B 0.65 电流表被短路；②；③如图2或图3所示 电源电压太小（或电阻太大）
【解析】
（1）闭合开关时滑动变阻器连入电路的电阻最大，故将变阻器B接线柱连入电路中，额定电压为2.5V的小灯泡，电压表选用小量程与灯并联，其阻值约为10Ω，由欧姆定律，灯正常发光时的电流为： ＝0.25A，故电流表选用小量程与灯串联，如下图1所示：
②灯在额定电压下正常发光，图中电压选用小量程，分度值为0.1V，示数为1.6V，小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向B移动，直到电压表示数为额定电压2.5V；电流表示数如图丙所示，电流表选用小量程，分度值为0.02A，电流为0.26A，则小灯泡的额定功率是：P＝UI＝2.5V×0.26A＝0.65 W；
（2）①因为电流表指针不偏转，示数为零，所以可能是电流表出现了短路或Rx出现了断路；图中电压表测待测电阻的电压，又因为电压表的示数不等于电源电压，则不是由于电阻断路造成的（若电阻断路，则电压表与电源连通，电压表示数应为3V），故可判断电路的故障是电流表短路；
②由于电源电压为3V，而电阻Rx的阻值大约为几百欧，根据欧姆定律可知电路中的电流太小，原因是电源电压太小（或电阻太大）；所以按小明所选的器材不能用伏安法测出该电阻的值。
③电源电压为3V，根据分压原理知道，当两个串联的电阻阻值大小相等时，每个电阻分得的电压也相等，所以可以将Rx与电阻箱串联，电压表并联在Rx的两端，改变电阻箱连入电路中的电阻大小，当电压表示数为1.5V时，则电阻箱的阻值等于待测电阻的阻值，电路如图2所示：
另解：只闭合S、S1，将待测电阻与变阻器串联，电压表与待测电阻并联，移动变阻器的滑片，使电压表示数U；只闭合S、S2，将电阻箱与变阻器串联，电压表与电阻箱并联，移动变阻器的滑片，使电压表示数U；根据等效替代法，则电阻箱的阻值等于待测电阻的阻值；如图3所示；
22、亮点 10cm 缩小 左 虚像
【解析】
（1）太阳光是平行光，平行与主光轴的光经过凸透镜折射后会会聚于主光轴上一点，所以凸透镜正对太阳光，调整凸透镜与光屏的距离，光屏上会出现一个亮点，即凸透镜的焦点，测得焦点与凸透镜中心的距离为10cm，则焦距为10cm．
（2）由图可知，光源移至光具座30cm处后，物距u=30cm，此时物距大于二倍焦距，将在光屏上得到倒立、缩小的实像；如果将光源再远离凸透镜一些，则物距将增大，像距将减小，所以这时光屏应向左移动，以获得清晰的实像．
（3）如果将光源移至7cm处，此时物距小于一倍焦距，将成正立、放大的虚像。
五、计算题（本大题共2小题，共13分）
23、（1）3.75Ω（2）19-30Ω（3）9-29Ω
【解析】
(1)由图2知，当灯泡两端电压为1.5V时,通过小灯泡的电流为0.4A,则小灯泡的电阻为：
R===3.75Ω；
（2）由图1知，小灯泡和滑动变阻器串联，电压表测小灯泡两端的电压，电流表测电路中的电流，电流表的量程为0~0.6A, 滑动变阻器的规格为“30Ω,1A”，小灯泡标有2.5V,1.25W, 小灯泡的额定电流为：IL额===0.5A,
为保证电路安全,电路中的最大电流为0.5A, 此时滑动变阻器两端的电压为:
U滑=UUL=12V2.5V=9.5V,
此时滑动变阻器连入电路中电阻最小：
R滑最小===19Ω,
为保证电路安全, 滑动变阻器的范围19-30Ω，
(3) 若滑动变阻器的规格为“10Ω 1A”,为能将小灯泡调节至正常发光, 在电路中串联一定值电阻R0,则R0的阻值为：
R最小=R滑最小10Ω=19Ω10Ω=9Ω，
R最大= R滑最小10Ω=19Ω10Ω=29Ω，
所以R0的阻值应满足的条件为：9-29Ω.
24、（1）2.73×105J；（2）248s；（3）182V。
【解析】
（1）由ρ＝得，水的质量m＝ρV＝1×103kg/m3×1×10﹣3m3＝1kg，
水吸收的热量：
Q吸＝cm△t＝4.2×103J/（kg•℃）×1kg×（85℃﹣20℃）＝2.73×105J；
（2）由η＝可得，养生壶消耗的电能：
W＝＝＝3×105J，
由P＝可得，养生壶工作时间：
t＝＝≈248s；
（3）由P＝可得，养生壶正常工作时的电阻：
R＝＝＝40Ω；
在用电高峰时，养生壶仍然将1L水从20℃加热到85℃，且加热效率不变，所以养生壶消耗的电能不变，仍然为3×105J，
根据W＝t可知，养生壶的实际电压：
U实＝=≈182V。
六、综合能力题（本大题共3小题，共18分）
25、可再生 大 上 电磁感应 B、D 10%
【解析】
风力发电利用的是风能，风能是清洁的、可再生能源．
风机叶片具有质量轻、强度高、耐磨损等性能，所以通常选用密度小，硬度大的复合材料制成；
若叶片位置和风向如图乙所示，叶片上面流速大、压强小；下面流速小，压强大．由于叶片两面空气流速不同产生压强差，叶片受到向上的力使风叶旋转．
风叶产生的动力通过传动系统传递给发电机，利用电磁感应原理．实现机械能转化为电能．
由图丙可知，当风速达到v1时，风力发电机才有电能输出，故A错误．
当风速超过v3时，风力发电机没有电能输出，故风速过大，机组不会产生电能，B正确．
当风速在v2~v3时，机组产生的电功率不变，故C错误，D正确．
综上所述，答案为BD．
（5）当风速为5m/s时，这台风机1s内获得的能量为W=1×104J，1只“220V 100W”电灯正常工作10s所消耗的电能W电=Pt=100W×10s=1000J ，
该风机发电的效率是
26、（1）静止状态；（2）4N；（3）2m；（4）8J。
【解析】
（1）由图丙可知，木箱在0～1s内没有动，处于静止状态；
（2）由图丙可知，在2～3s内木箱做匀速直线运动，处于平衡状态，由平衡条件可知，木箱受到的滑动摩擦力f＝F，由图乙可知，在2～3s内推力F＝4N，则木箱受到的滑动摩擦力f＝F＝4N；
由图丙可知，木箱在1～2s内做加速运动，受到的摩擦力为滑动摩擦力，滑动摩擦力与推力大小无关，接触面的粗糙程度与物体间的压力不变，则木箱受到的滑动摩擦力不变，则1s～2s木箱受到的摩擦力大小为4N；
（3）（4）由丙图知，2s～3s内箱子做匀速直线运动，其速度为2m/s，
则2s～3s内箱子通过的距离：s＝vt＝2m/s×1s＝2m；
由乙图知，此时木箱受到的推力F＝4N，因此推力做功：W＝Fs＝4N×2m＝8J。
27、变大 匀速下沉 “蛟龙”号将上浮 A
【解析】
（1）“蛟龙”号下潜的过程中，海水密度不变，深度增加，根据液体压强公式p＝ρgh可知受到海水的压强变大；
（2）抛掉部分压载铁，使其所受浮力等于重力，不计水的阻力，受的是平衡力，它将保持原状态做匀速下沉运动；故选C；
（3）在“蛟龙”号悬停时，浮力等于重力，此时抛掉适量的压载铁，重力减小，浮力不变，浮力大于重力（如图所示:） “蛟龙”号将上浮．
（4）鱼体内的鱼鳔里面是空气，改变体积时不会改变自身质量，但是可以改变自身的体积，改变排水量，从而达到改变浮力的目的，控制自身的沉浮，故选A．
型号
CH﹣M16
额定电压
220V
频 率
50Hz
额定功率
1210W
容 量
1.5L
平均风速（m/s）
5
10
15
20
1s内获得的能量（×104J）
1
8
27
64
