专题15 电流 电路 电压 电阻（复习课件）（全国通用）2026年中考物理一轮复习讲练测

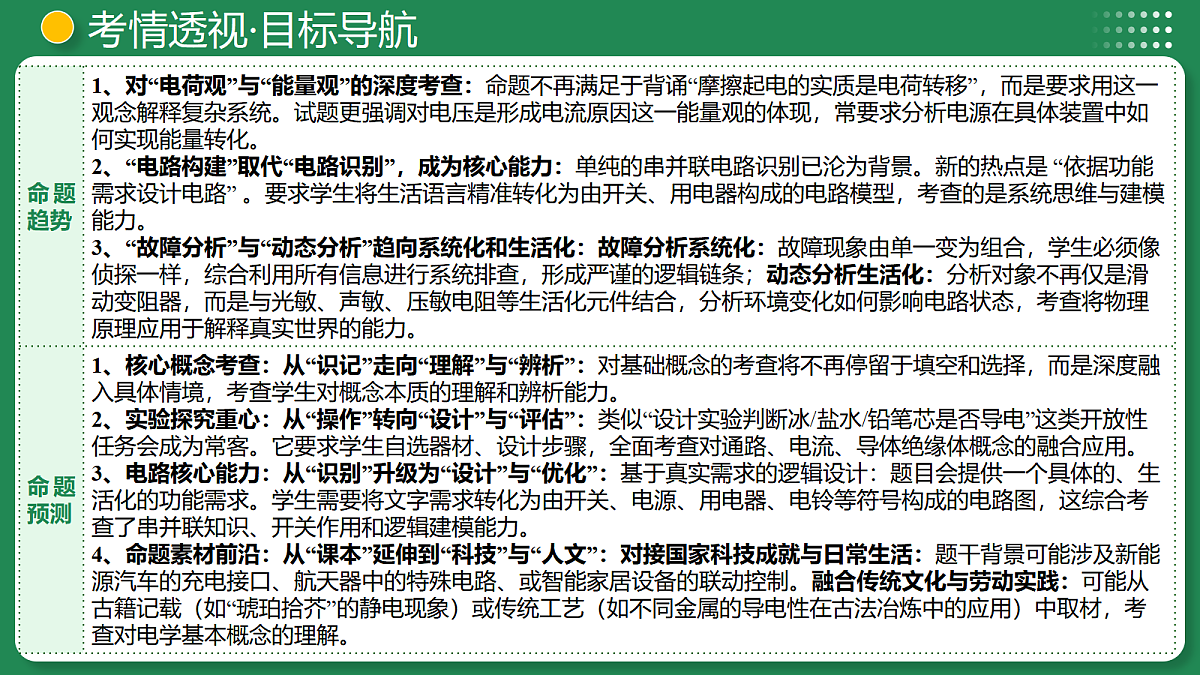

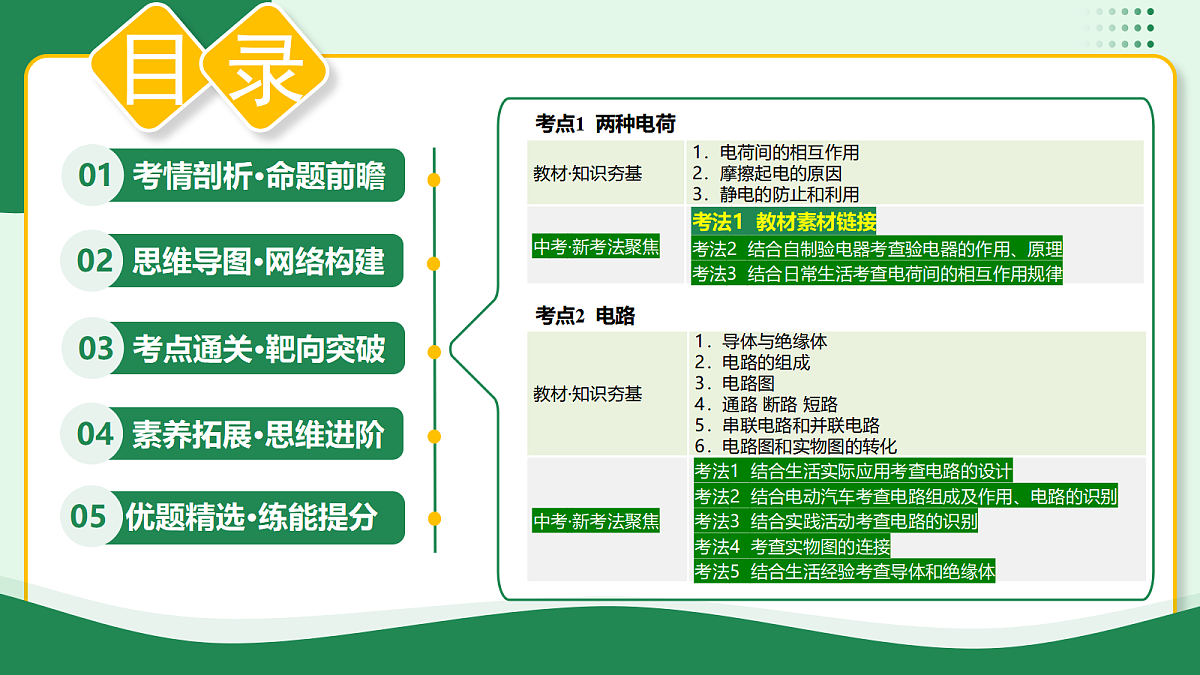

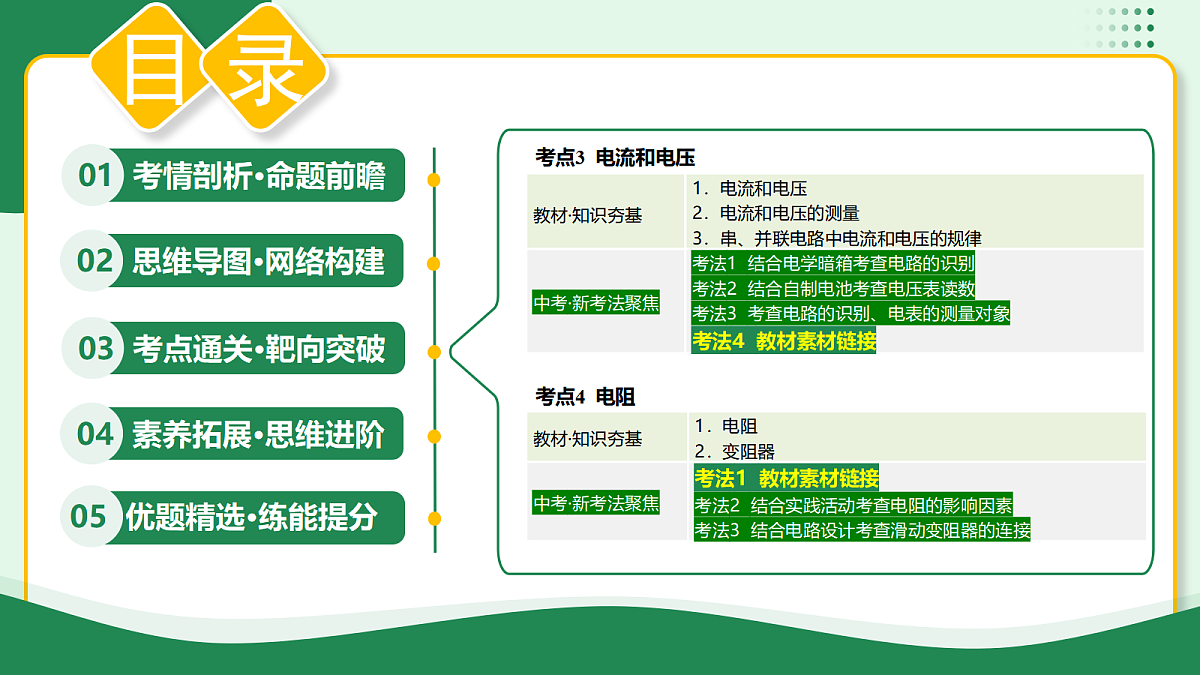

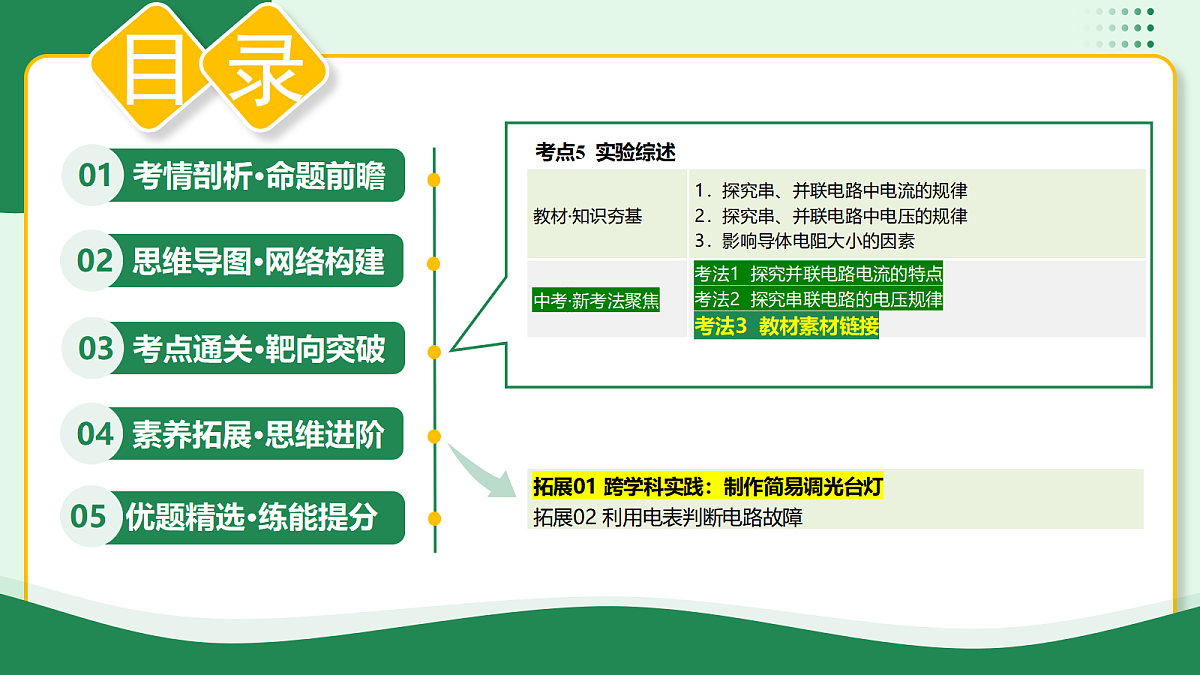

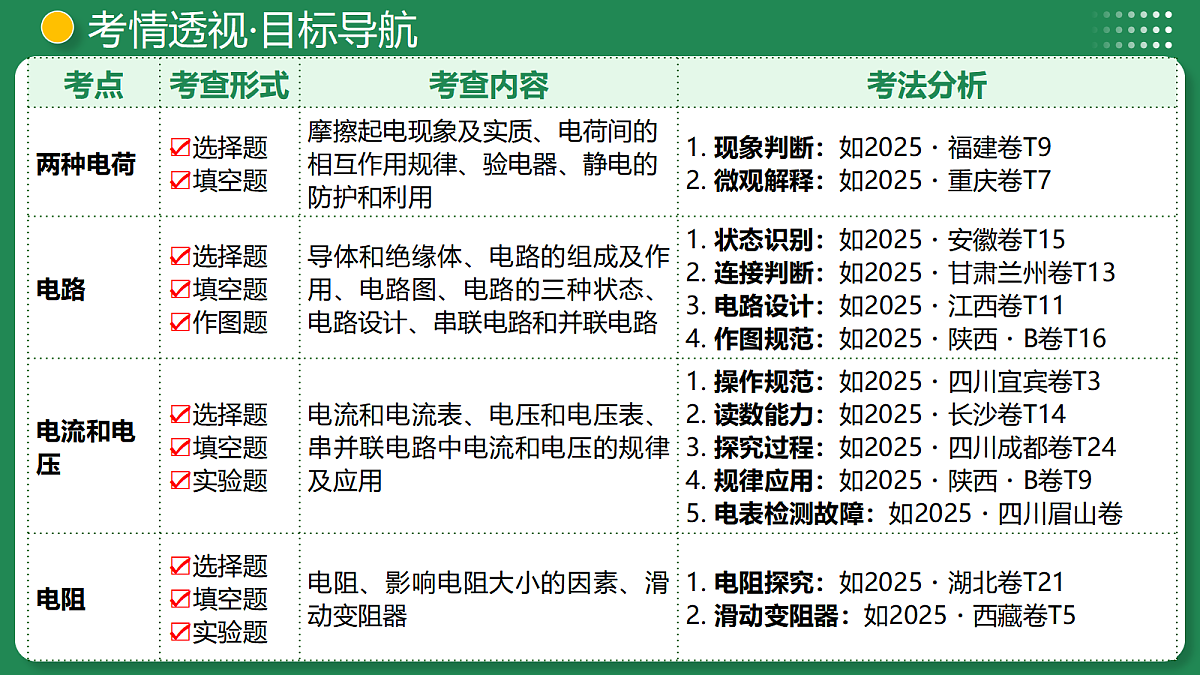

这是一份专题15 电流 电路 电压 电阻（复习课件）（全国通用）2026年中考物理一轮复习讲练测，共87页。PPT课件主要包含了一轮·讲练测，考情剖析·命题前瞻，考情透视·目标导航，思维导图·网络构建，考点通关·靶向突破，考点01两种电荷，考点02电路，考点03电流和电压，考点04电阻，考点05实验综述等内容，欢迎下载使用。
（1）摩擦起电：用摩擦的方法使物体带电，叫作摩擦起电。其他使物体带电的方式：①接触起电：通过与带电体接触的方法使物体带电的现象叫接触起电；②感应起电：物体在静电场的作用下，发生了电荷再分布的现象，又叫静电感应。（2）带电体的性质：带电体具有吸引轻小物体的性质。例如在干燥的天气里，衣服表面容易吸附灰尘；与头发摩擦过的塑料尺、塑料笔杆，能吸气纸屑；用塑料梳子梳头，头发会随着梳子飘起来等。（3）两种电荷：自然界只有两种电荷。①正电荷：用丝绸摩擦过的玻璃棒带的电荷叫做正电荷，用“+”表示。②负电荷：用毛皮摩擦过的橡胶棒带的电荷叫做负电荷，用“-”表示。
（4）电荷间的相互作用规律：同种电荷互相排斥，异种电荷相互吸引。（5）电荷量：电荷的多少叫做电荷量，简称电荷。单位是库仑，简称库，符号C。一根实验室中常用的玻璃棒或橡胶棒，摩擦后所带的电荷量大约只有10-7C。（6）验电器①作用：检验物体是否带电，验电器不能检验出电荷种类。②结构：由金属球、金属杆、绝缘垫、金属箔组成；③工作原理：同种电荷互相排斥。④使用方法：当用带电体接触验电器的金属球时，金属箔得到电子或者失去电子而带同种电荷，这两片金属箔由于带同种电荷互相排斥而张开。
（1）原子结构：原子由位于中心的原子核和核外电子组成，原子核带正电，核外电子带负电，电子绕原子核高速运动。原子核有质子和中子组成，质子带正电，中子不带电。通常情况下，原子核所带的正电荷数量与核外电子所带的负电荷数量相等，因此原子整体不显电性。（2）元电荷：在各种带电微粒中，电子电荷量的大小是最小的，人们把最小电荷叫做元电荷，常用符号e表示。e=1.6×10-19C。（电子不能叫做元电荷）（3）摩擦起电的实质：电子从一个物体转移到另一个物体上（摩擦起电不是创造了电荷）。不同物质的原子核对电子的束缚能力不同，当两个物体摩擦时，哪个物体的原子核束缚电子的能力弱，它的一些电子会转移到另一个物体上。失去电子的物体带正电，得到电子的物体带负电。
空气干燥时，人们在穿脱化纤类衣物时会产生火花，这是由于衣物摩擦后聚集了大量的电荷，电荷间发生剧烈的作用而引起的。这是一种静电现象。（1）静电的防止：①生活中遇到易燃、易爆物品时，要注意防止静电的危害。例如，在加油站常设有静电释放器，以转移人体多余的电荷。②利用导体将物体带有的电荷中和或传到大地，从而避免危险。如避雷针、油罐车底部拖地的铁链等。（2）静电的利用：①静电拖把就利用摩擦使拖把上的静电除尘纸带电，吸附地面上的毛发等碎屑，从而达到清洁的目的。②静电喷漆时使被喷涂的金属件与油漆雾滴带异种电荷，这样能使油漆与金属表面结合得更牢固。
1.电荷间相互作用规律的理解两个带电体互相排斥，说明两个带电体一定带同种电荷。两个轻质物体互相吸引可能有两种情况：①两个轻质物体都带电，且带的是异种电荷；②两个轻质物体一个带电，另一个不带电（带电体具有吸引清小物体的性质）。2.摩擦起电的实质：摩擦起电不是创造了电荷，而是电子的转移。电荷从一个物体转移到另一个物体，使正、负电荷分开。
考点01 长度和时间的测量
（2025·江苏镇江）如图所示，把一根中间戳有小孔的吸管放在转轴上，吸管能在水平面上自由转动。用餐巾纸摩擦吸管使其带电，将用毛皮摩擦过的橡胶棒放在带电吸管a端附近，吸管转离橡胶棒，则（    ）A．吸管带正电B．餐巾纸带负电C．吸管和餐巾纸摩擦起电时，餐巾纸失去电子，吸管得到电子D．用玻璃棒靠近a端，吸管转向玻璃棒，说明玻璃棒带正电
考法1 教材素材链接
考查学生对静电学核心概念的理解和应用能力，具体包括：摩擦起电与电荷转移、电荷间相互作用规律。
确定已知带电体的电性、由排斥现象推断吸管电性、分析摩擦起电过程、分析吸引现象的可能原因。
橡胶棒带负电，带电吸管被橡胶棒排斥，说明吸管带负电
吸管得到电子带负电，则餐巾纸失去电子带正电
玻璃棒可能带正电，也可能不带电，因为带电体可以吸引轻小物体
（2025·福建）如下图，大头针插在玻璃瓶的软木塞上，把金属箔悬挂在大头针上。带电体接触大头针后，金属箔张开，此过程（　　）A．正电荷发生转移 B．可检验带电体的电性C．金属箔带上同种电荷 D．张开角度越小，所带电荷越多
考法2 结合自制验电器考查验电器的作用、原理
题目通过“带电体接触后金属箔张开”的现象，考查学生是否理解验电器的基础功能是检测物体是否带电，并辨析其能否直接判断电荷的电性（正或负）。
解题需紧扣验电器的工作原理，逐步分析每个选项。分析现象本质：金属箔带有同种电荷，同种电荷相互排斥，因此金属箔张开。
原子核不能转移，发生转移的是电子；验电器箔片张开，只能说明被检测的物体带电；验电器就是根据同种电荷相互排斥的原理来检测物体带电的；被检测的物体所带电荷越多，验电器箔片张开的角度越大
（2025·甘肃兰州）为了提升人们的生活品质，一些家庭安装了空气净化器，其工作原理如图所示。受到污染的空气被净化器吸入后，颗粒物进入电离区带上电荷，然后在集尘器上被带电金属网捕获。金属网吸引颗粒物的原理是 。
考法3 结合日常生活考查电荷间的相互作用规律
考查学生对“电荷间相互作用规律”的理解，并引导其将这一物理原理迁移到现代生活科技产品中进行分析。
解题的关键在于分析题干描述，抓住核心物理过程，并用准确的物理术语进行概括。
受到污染的空气被净化器吸入后，颗粒物进入电离区带上电荷，由于异种电荷相互吸引
（2）导体和绝缘体之间没有绝对的界限一般情况下，不容易导电的物体，当条件改变时，也有可能导电，变为导体。例如，常温下玻璃板时绝缘体，而在高温下达到红炽状态时，就变成了导体。（3）半导体和超导现象①半导体是指导电性能介于导体和绝缘体之间的材料，如硅、锗等。它可以制作二极管和三极管，二极管具单向导电性。电流只能从它的正极流向负极，不能反向流动。②超导现象：有些材料在温度很低时，电阻会突然消失，我们把这种现象称为超导现象。在一定的温度条件下超导材料的电阻为零，电流通过导体时不会发热，所以适合用于远距离输电。
（1）电路：电路就是用导线将电源、用电器、开关连接起来组成的电流路径叫电路。（2）电路各元件作用
（1）电路图：为了便于研究，人们用图形符号表示电路元件；用符号表示电路元件连接的图叫电路图。（2）常见的电路元件符号
（3）电路图与实物图电路图与实物图是不同的。电路图是用规定的符号表示电路连接情况的图；实物图是用实物元件表示电路连接情况的图。（4）电路图的画法①画成长方形，横平竖直。②元件位置合理分布，元件符号不能画在角落。③连接之间不能断开，且导线尽量避免交叉。④电路图中各元件符号的位置必须和实物电路的位置一致;⑤元件做好标注，如L、S等;⑥同一电路中涉及多个相同元件，加下标进行区别，如S1、S2等;⑦画电路图时，一般从电源正极开始，沿电流方向依次画出元件符号，用导线连接起来。
4．通路 断路 短路
（1）电路的三种状态：通路、断路和短路
（2）用电器被短接与电源短路的区别与联系
5．串联电路和并联电路
（1）串联电路和并联电路的特点
5．串联电路和并联电路
（2）串并联电路的识别
5．电路图和实物图的转化
（1）根据电路图连接实物图的方法①电流路径法：先确定电流方向，即电流从电源正极流出后依次经过哪些元件，再观察有无分支。若有分支，先将一条支路连接完成，再在对应的支路处并联上另一条支路。
②标号法：从电源正极开始，先在电路图中各元件的符号两端标出序号，再在对应的实物图中各元件两端标上对应的序号，最后按照电路图连接实物电路。
（2）根据实物图画电路图的方法①替换法：所谓替换法就是先将实物图中的元件用规定的符号替换下来，再将符号整理成规范电路图的一种方法。②节点法：所谓节点法就是找出电路中电流的分流点和汇流点，以这些点为分界，将电路分成几段来画的方法。具体步骤：①先找出节点的位置，画出干路；②对照实物图找出一条支路并画出来；③对照实物图找出其他支路并依次画出来；④将干路与各支路连接起来组成完整的电路图。
1.“导电”与“带电”的区别“导电”是自由电荷的定向移动过程，导电体是导体；“带电”是电子的得失过程，能带电的物体可以是导体，也可以是绝缘体。2. 给充电电池充电时，充电电池在消耗电能，转化为化学能，这时是用电器。充电电池放电时提供电能，电能转化成其他形式的能，这时是电源。3.断路和短路：电路中某段电路出现断路，则该段电路没有电流；电路中某段电路出现短路，则该段电路没有电流，但与该段电路并联的导线有电流流过。4.判断串、并联电路不能根据开关的作用判断串、并联电路，要根据用电器的工作特点做出正确判断。如马路两边的路灯，不能根据所有灯同时亮同时灭判断是串联还是并联，应假设其中一个灯泡断路了，其他灯泡是否还能工作进行判断。
判断用电器的连接方式时，删去断开的开关、电压表、未连接的用电器；电流表和闭合开关替换为导线；删去被短路的部分。
（2025·湖南）某商场有一台棉花糖自助售货机，接通电源后，指示灯L一直发光，人们可通过投币或扫码的方式购买棉花糖。当投币或扫码成功时，对应开关闭合，电动机开始工作，完成棉花糖自动出售服务。下列设计的模拟电路图符合以上要求的是（　　）A． B． C． D．
考法1 结合生活实际应用考查电路的设计
考查学生对基本电路设计和逻辑控制的理解与应用能力。要求学生根据文字描述，抽象出电路的工作要求，并转化为电路连接关系。
解题的关键是明确各元件的工作条件，逐一分析每个选项的电路图。
指示灯L一直发光，说明指示灯L一直与电源相连，不受其他开关控制。投币或扫码成功时，对应开关闭合，电动机开始工作，说明两个开关并联。电动机工作时，指示灯L仍然发光，说明指示灯L和电动机应该是并联关系。
考法2 结合电动汽车考查电路组成及作用、电路的识别
（2025·甘肃兰州）电动汽车是指以车载蓄电池驱动电机行驶的车辆，当给汽车充电时，蓄电池相当于 （选填“用电器”或“电源”）。图示是某款车载充电线，可供三部手机同时充电，充电时三部手机的连接方式是 （选填“串联”或“并联”），若拔掉其中一部手机，则电路中的总电流将 （选填“变大”、“变小”或“不变”）。
考查学生对基础电路概念的理解和实际应用能力，并将物理知识与现代科技生活紧密结合。
解题需遵循“分析物理过程→对应电路模型→应用电路规律”的逻辑链条，依次回答三个问题。
三部手机在充电的过程中，互不影响，所以在电路中的连接方式为并联；拔掉其中一部手机，则通过该支路的电流变为零，其他支路电流不变，所以总电流变小。
在电池充电的过程中，消耗电能，此时电池相当于电路中的用电器
考法3 结合实践活动考查电路的识别
（2025·安徽）某兴趣小组为了研究利用单刀双掷开关控制小直流电动机的正转、反转和不转，设计了如图所示的电路，S1、S2为单刀双掷开关，L1、L2为指示灯。规定电流从电动机M的左端流入，电动机正转。下列说法正确的是（　　）A．S1接a、S2接d时，L1、L2均发光，电动机不转B．S1接a、S2接c时，只有L1发光，电动机反转C．S1接b、S2接d时、只有L2发光，电动机反转D．S1接b、S2接c时、L1、L2均发光，电动机正转
题目涉及多种开关组合，需要学生系统分析每种状态下的电路行为，并对照选项进行判断，体现严谨的科学思维。
仔细观察电路图，明确电源、开关S1和S2、电动机M、指示灯L1和L2的连接方式。针对每种开关组合，画出当时的等效电路图，简化分析过程。
S1接b、S2接d时，由图可知电流从电源正极出发后经L2、电动机回到电源负极，则只有L发光，电流从电动机的右端流入，电动机反转
考法4 考查实物图的连接
（2025·陕西·B卷） 如图，请用笔画线代替导线按要求完成电路连接。要求：小灯泡L1与L2串联，电压表测量小灯泡L1两端的电压。
题目将串联电路设计与电压测量结合，检验学生对电路连接和测量工具使用的综合应用能力。
解题遵循“先串联，再并联电压表”的步骤，并注意电流方向和接线柱极性。
考法5 考查实物图的连接
（2025·四川广安）下列生活中的物体属于导体的是（　　）A．自行车橡胶轮胎 B．陶瓷碗C．金属扳手 D．塑料三角板
通过列举常见物品，要求学生根据材料的导电性进行分类，检验学生是否掌握常见材料的导电特性，以及能否将抽象概念应用于实际情境中。
解题的关键在于回顾导体和绝缘体的定义，并结合生活经验判断各物品的材质及其导电性。
容易导电的物体叫做导体，不容易导电的物体叫做绝缘体。自行车橡胶轮胎、陶瓷碗、塑料三角板不易导电，属于绝缘体，金属容易导电，是导体
3．串、并联电路中电流和电压的规律
根据电流和电压特点判断串、并联（1）流过两个用电器的电流相等，不能判断两用电器是串联还是并联；但是流过两个用电器的电流不相等，则一定时并联电路；（2）用电器两端电压相等用电器不一定是并联，也可能是串联，如两个用电器规格相同，用电器两端电压不相等，两用电器一定为串联。
1.判断电压表测量对象的方法：（1）去电源法：把电源去掉，看电压表两端连接的电路，即电压表测量剩余电路两端电压；（2）短路法：用导线替换电压表，看能把哪些元件短路，即电压表测量被短路的元件两端的电压；（3）电压表不能的测量电源和用电器总电压，即要么测量用电器两端的电压，要么测量电源两端的电压。2.电流表和电压表的原理：通电导体在磁场中受力转动，与电动机的原理类似。
考法1 结合电学暗箱考查电路的识别
（2025·江苏淮安）如图所示，盒子面板上有两个小灯泡和一个开关，电源和连接它们的导线在盒子内部，某同学采用下列方案去判断两个灯泡的连接方式：①闭合开关，灯泡一个亮，一个暗，则两个灯泡并联；②闭合开关，两个灯泡同时亮，断开开关，两个灯泡同时灭，则两个灯泡可能并联；③拧下其中一个灯泡，另一个灯泡仍然亮，则两个灯泡并联；④用电压表分别并联在两个灯泡两端，示数均为1.5V，则两个灯泡并联。该同学判断正确的是（　　）A．①④B．③④C．②③D．②③④
题目以“黑盒子”问题为背景，模拟实际电路故障排查和电路分析情境，体现物理知识的实用性。
解题的关键在于逐一分析每个方案，依据串、并联电路的基本特点判断其结论是否必然成立。
在串联或并联电路中，也可能出现亮度不同的现象
两个灯泡两端电压相同，可能是两个灯泡并联在同一电源电压下，也可能是选用了两个规格相同的灯泡串联在了电路中
考法2 结合自制电池考查电压表读数
（2025·长沙卷）在烧杯中加入盐水，将铜片和锌片放在盐水中，就是一个自制电池。它可以将化学能转化为______能。如图所示，用电压表测量它两端的电压为______V。
将铜片和锌片放在盐水中，电池内部发生化学反应，可以实现将化学能转化为电能。由图可知，电压表的量程是0~3V，分度值是0.1V，电池的电压为0.5V。
题目以自制盐水电池为情境，引导学生将物理知识应用于简单实验，激发探究兴趣，体现“从生活走向物理”的理念。
解题需分两步：首先明确电池的能量转化，其次根据电压表图示读数。第一空：能量转化、第二空：电压表读数。
考法3 考查电路的识别、电表的测量对象
（2025·山东烟台）（多选）如图所示，闭合开关，两个小灯泡L1和L2均能发光。下列关于该电路的分析正确的是（　　）A．若甲为电流表，则两灯一定并联 B．若乙为电流表，则乙测L1的电流C．若丙为电流表，则丙测L1的电流D．若甲为电流表，则乙可能为电压表
考查学生对电流表和电压表在电路中作用的理解，以及根据电表类型判断电路连接方式和电表测量对象的能力。
解题需基于电流表和电压表的特性，对每个选项进行假设分析，推理电路的连接方式及电表的作用。
当小灯泡串联时，甲、乙为电压表，丙为电流表，甲测量L1和L2的总电压，乙测量L2两端的电压，丙测量电路电流，也可以认为是测量通过L1或L2的电流。当小灯泡并联时，甲、乙为电流表，丙为电压表，甲与L2串联，测量通过L2的电流，乙接在干路上，测量电路总电流，丙接在L2两端，也可以认为是接在电源或L1两端，可以认为是测量L2、 L1或电源两端的电压。
考法4 教材素材链接
（2025·安徽）如图所示，M、N为两个相同的验电器，M带正电，N带负电，M的金属箔张开的角度大于N的金属箔张开的角度。若用一带绝缘柄的金属棒把M和N的金属球连接起来，则（　　）A．电子从M转移到N B．金属棒中始终有电流C．产生的电流方向从N流向MD．M的金属箔张开的角度减小
考查学生对以下初中静电学核心概念的理解和应用能力：验电器的工作原理、电荷种类与电子转移、电流方向的规定。
第一步：分析初始条件、第二步：分析用金属棒连接后发生的过程、第三步：分析最终结果及现象。
M带正电，N带负电，M的金属箔张开的角度大于N的金属箔张开的角度，说明M所带电荷数大于N所带电荷数。用一带绝缘柄的金属棒把M和N的金属球连接起来，连接的瞬间，电子从N到M移动，N带的负电荷减少，金属箔的张角减小，M带正电荷减少，金属箔的张角减小，当两个验电器所带电荷平衡后，电子将不再定向移动，即金属棒中不再有电流；而电流方向与自由电子定向移动的方向相反，所以金属棒中的瞬间电流方向是M→N
（1）变阻器的概念：能改变接入电路中电阻丝的长度，从而改变电阻大小的元件叫做变阻器。学生实验中常用的变阻器有两种，一种是滑动变阻器，另一个是电阻箱。（2）滑动变阻器
1.电阻是导体本身的一种性质，它的大小与导体的材料、长度、横截面积、温度有关，与导体中是否有电流流过，以及导体两端是否有电压均无关。2.滑动变阻器同时接上面两个接线柱时，电阻为0；滑动变阻器同时接下面两个接线柱时，电阻为最大值。
（2025·四川达州）一节新干电池电压约为 V，如图所示电阻箱阻值读数为 Ω。
[1]不同电源的电压不同，一节新干电池电压约为1.5V。[2]由图可知，此变阻箱接入电路的电阻为2×1000Ω+0×100Ω+9×10Ω+6×1Ω=2096Ω。
本题通过两个简单的填空，检验学生对基础知识的记忆和基本实验技能的掌握情况，引导教学重视基础常数和仪器操作规范。
解题分为两个独立的步骤：一是回忆常识，二是看图读数。电阻箱的读数规则是：将每个旋钮箭头所指的数字乘以该旋钮下方标注的倍数，然后将所有结果相加，总和即为电阻箱的阻值。
考法2 结合实践活动考查电阻的影响因素
（2025·广西）在如图所示的电路中，用点燃的蜡烛对镍铬合金丝加热。发现小灯泡缓慢变暗。分析可知，镍铬合金丝的阻值变大，而导致其阻值变化的主要因素是（　　）A. 质量B. 长短C. 粗细D. 温度
用点燃的蜡烛对镍铬合金丝加热，镍铬合金丝的温度升高，镍铬合金丝的阻值变大，所以导致镍铬合金丝阻值变化的主要因素是温度
考查学生对影响导体电阻大小因素的理解，特别是温度对电阻的影响这一知识点。
分析现象：小灯泡变暗，表明通过灯泡的电流减小，电流减小意味着电路的总电阻增大；定位变化元件：实验中只对镍铬合金丝加热；判断影响因素：电阻增大的主要因素是温度升高
考法3 结合电路设计考查滑动变阻器的连接
（2025·四川成都）小聪设计了利用滑动变阻器改变灯泡亮度的电路图，如图所示。在E、F间接入滑动变阻器，闭合开关，当滑片P向左滑动时，灯泡变暗。下列四种接入方式，符合要求的是（　　）A． B． C． D．
检验学生是否理解“一上一下”的接线原则，以及不同接法对电路的影响。考查学生能否根据接线方式和滑片移动方向，判断接入电路电阻的变化情况。
解题的关键在于分析每种接法下滑动变阻器接入电路的电阻如何变化，并判断是否符合“滑片左移灯泡变暗”的要求。
灯泡变暗，电流变小，电阻变大，则下接线柱接右边
1．探究串、并联电路中电流的规律
2．探究串、并联电路中电压的规律
3．影响导体电阻大小的因素
考法1 探究并联电路电流的特点
（2025·四川甘孜）小强同学做“探究并联电路电流的特点”实验的电路如图所示，请你帮助他完善下列实验操作。(1)电流表应与待测的那部分电路 （选填“串联”或“并联”）；(2)在测量A处的电流时，发现电流表的指针反向偏转，他应该立即 （选填“断开开关”或“更换电流表”）。然后改变连线方式，使电流从电流表的 接线柱流入（选填“正”或“负”）；(3)测出A、B、C三处电流大小后，他应该 （选填“改变开关的位置”或“更换规格不同的灯泡”），多次实验得出结论。
考法2 探究串联电路的电压规律
（2025·山东青岛）小明利用如图所示的电路探究“串联电路的电压规律”，下列说法正确的是（   ）A．连接电路时，开关要闭合，是为了防止短路B．测量L2的电压时，电压表接b点的导线不动，将接a点的导线接在c点C．实验中更换不同规格的小灯泡，重复实验，是为了减小实验误差D．结论：串联电路中，电源两端的电压等于各用电器两端电压之和
A．连接电路时，开关应断开，目的是防止电路连接过程中出现短路等故障B．测量L2的电压时，若电压表接b点的导线不动，将接a点的导线接在c点，会导致电压表的正、负接线柱接反C．实验中更换不同规格的小灯泡，重复实验，是为了避免实验的偶然性D．通过实验探究可以得出：串联电路中，电源两端的电压等于各用电器两端电压之和
考法3 教材素材链接
（2025·湖北）有横截面积相同的1.0m长的镍铬丝、0.8m长的锰铜丝和0.5m长的康铜丝各一根，小晶通过实验研究材料、长度对金属丝电阻的影响。其他器材有：干电池、开关、带夹子的导线若干、电流表、1m长的刻度尺。（1）请用笔画线代替导线将图甲的实物电路连接完整。
（2）要研究长度对电阻的影响，应选择______（填“同一”或“不同”）金属丝。当镍铬丝接入电路的长度为60.0cm时，电流表示数如图乙，读数为______A。改变长度并记录电流值填入上表，随着长度减小，电路中电流变______，表明电阻变______。（3）要研究材料对电阻的影响，可使上述三根金属丝接入电路的长度均为______m（填“0.4”“0.7”或“0.9”）。（4）完成探究后，小晶将镍铬丝与小灯泡串联接入电路，模拟一个简易调光台灯。当观察到小灯泡变暗时，可推断镍铬丝接入电路的长度变 。
拓展01 跨学科实践：制作简易调光台灯
当人们在台灯下看书时，如果感觉灯光太亮，有点刺眼，可以通过调光装置改变台灯的亮度。实际的调光台灯电路是比较复杂的。你可以运用本章所学的知识制作一盏简易调光台灯，达到调节灯光亮度的目的。
（1）选择哪种光源?为保证实践活动的安全和材料获取的方便性，建议选用小灯泡或发光二极管作为光源。
（2）怎样改变光源的亮度?在串联电路中，利用变阻器能够改变电路中的电阻，从而改变灯泡两端的电压，由此改变灯泡的亮度。因为滑动变阻器体积较大，不容易固定在底座上，这里可选择更小巧的电位器作变阻器。（3）可以从哪些方面加强台灯的实用性?①怎么让底座牢固？选择较重的底座作为支撑面，提高稳定性。②选择什么材料做支架？尽量选用方便易得的材料作为台灯支架，使做出的台灯能稳定地立在桌上。例如使用PVC管等。③怎么制作灯罩？保证灯罩弧度较大，反射面光滑度
1．设计台灯（1）选择光源：实验室用的小灯泡可以作为光源（2）台灯亮度的改变：制作简易调光台灯的关键是改变台灯的亮度，这可以通过改变灯泡两端的电压来实现。这里选择更小巧的电位器做变阻器，使电位器与小灯泡串联。
（3）设计电路①选择材料：选择合适的电源、小灯泡和变阻器，电源电压和小灯泡的规格要匹配。
②画出简易台灯的电路图，正确连接电位器。如图所示，向右旋转电位器的旋钮时，电位器接入电路的电阻变小，电路中的电流变大，灯泡变亮。（3）设计底座、支架和灯罩①底座：硬纸盒、茶叶盒、月饼盒、小木板、亚克力板等可用来制作底座。可将电路装置安装在底座下或底座内，也可直接安装在底座上面。 ②灯罩：薄塑料片、彩绘纸、包装纸、饮料瓶、大号一次性纸杯或方便面桶等可用来制作灯罩。为了美观可以根据自己喜好，在灯罩表面进行装饰，涂色或画出图案等。筷子、小木棍、金属软管或塑料管等可用来支撑灯罩。
2．制作台灯（1）准备材料：电池盒和电池、开关、电位器、小灯泡、导线、底座、PVC管、灯罩等。（2）制作步骤：①把电池盒、开关、电位器固定在一个底座上；②将PVC管的一端固定小灯泡，使小灯泡的导线从管中穿过；③PVC管的另一端也固定在底座上；④制作一个灯罩，扣在小灯泡上；⑤检查电路，闭合开关，调节变阻器使小灯泡的亮度发生改变。
1．向其他同学展示介绍你的作品。2．与其他同学交流，看看谁做的台灯既实用又漂亮，还有哪些地方需要改进。
【教考衔接】（2025·西藏）为了保护视力，需设计一盏能连续调节亮度的台灯，下列电路图符合要求的是（    ）A． B． C． D．
A．当开关闭合后，灯与定值电阻串联，电路不变化，电流也不变化，所以灯的亮度也不会变化，故A不符合题意； B．滑动变阻器能改变与之串联的用电器两端的电压和电路中的电流，当开关闭合后，灯与滑动变阻器串联，灯的亮度能逐渐变化，所以能连续调节亮度，故B符合题意；C．当开关闭合后，灯与定值电阻并联，电路不变化，灯的电流也不变化，所以灯的亮度也不会变化，故C不符合题意； D．当开关闭合后，台灯与滑动变阻器并联，并联电路互相不影响，所以滑片滑动时，灯的亮度不变 ，故D不符合题意。
拓展02 利用电表判断电路故障
由电表判断电路故障（一处故障）
【教考衔接】（2025·山东泰安）如图所示电路，电源电压保持不变，闭合开关S，只有一个电表指针发生偏转。已知电路故障只发生在灯泡L或电阻R上，其它元件均完好。下列对电路故障的分析正确的是（　　）A．可能是电阻R断路B．可能是灯泡L短路C．一定是电阻R短路D．一定是灯泡L断路
A．若电阻R断路，整个电路处于断路状态，电流表指针不会发生偏转。此时电压表直接连接在电源两端，能够测量电源电压，因此电压表指针会发生偏转，故A正确；B．若灯泡L短路，电路中只剩下电阻R工作，电流表会显示电路电流，指针发生偏转。同时电压表测量的是电源电压，指针也会偏转，导致两个电表都偏转，故B错误；C．若电阻R短路，电流表会显示电路电流，指针发生偏转。但此时电压表被短路，无法显示读数，指针不偏转。若电阻R断路也会造成类似现象，故C错误；D．若灯泡L断路，整个电路处于断路状态，电流表没有电流通过，指针不偏转。同时电压表也无法形成闭合回路，指针同样不会偏转，这样两个电表都不偏转，故D错误。
1．【新考法考查电流的概念、电路组成及作用】（2025·福建）下图为电学知识部分结构图，请补充完整。( )( )
[1]电源是提供电能的装置，用电器是消耗电能的装置，所以该空填电能。[2]电压是形成电流的原因，电阻对电流有阻碍作用，导线输送电流，则该空填电流I。
2．【新情境考查串联电路电流的规律、电路的组成】（2025·四川成都）小丽为班级科学晚会制作了一款以串联方式连接的彩灯，如图所示。接通电路后，她观察到灯泡亮度不同，根据所学知识判断出通过每个灯泡的电流大小 。根据简单电路的组成要素，该电路还缺少的一个电路元件是 。
[1]串联电路电流处处相等，小丽为班级科学晚会制作了一款以串联方式连接的彩灯，则通过每个灯泡的电流大小相等。[2]简单电路由电源、开关、导线、用电器组成，由图可知该电路缺少开关。
3．（2025·山东滨州）下列说法正确的是（　　）A．用毛皮摩擦橡胶棒，毛皮和橡胶棒都带上了负电荷B．在物理学中，把正电荷定向移动的方向规定为电流的方向C．同一电路中通过两个灯泡的电流相等时，这两个灯泡一定是串联的D．电源是提供电压的装置，电路中有电源就一定会产生电流
A．用毛皮摩擦橡胶棒，橡胶棒得到电子而带负电，毛皮失去电子而带正电，故A错误；B．电荷的定向移动形成电流，在物理学中，把正电荷定向移动的方向规定为电流的方向，故B正确；C．同一电路中通过两个灯泡的电流相等时，这两个灯泡可能是串联，也可能是并联并且灯泡规格相同，故C错误；D．电源是提供电压的装置，形成电流有两个条件，一是电路中有电源，二是电路是闭合回路，即使有电源，如果电路是断路，电路中也不会有电流，故D错误。
4．【结合我国芯片发展考查半导体】（2025·辽宁）我国自主研发的IGBT芯片是高铁强劲有力的心脏。制造芯片的硅材料是（　　）A．导体B．绝缘体C．半导体D．超导体
硅材料的导电性能介于导体与绝缘体之间，是半导体
5．【教材素材】（2025·四川凉山）下列电路元件与所对应的符号不相符的是（　　）A． B． C． D．
6．（2025·河南）用干燥的毛皮分别摩擦两个由橡胶制成的气球，使两个气球均带电。将两气球靠近时，下图中能正确反映两气球所带电荷的种类和相互作用情况的是（　　）A． B． C． D．
用毛皮摩擦过的橡胶棒带负电，故用毛皮摩擦的橡胶气球也带负电，由于同种电荷相互排斥，故两个气球将会分开
7．【结合电动自行车考查电路设计】（2025·山东淄博）电动自行车可以通过钥匙（开关S1）或刷卡（开关S2）接通电源。电路接通后显示屏（灯L）亮，旋转调速把手，电动车却不走；只有先握一下刹车手柄（S3闭合），再旋转调速把手，电动车才能行驶。下列模拟电路符合要求的是（　　）A． B． C． D．
由题意可知，电动自行车可以通过钥匙（开关S1）或刷卡（开关S2）接通电源，说明开关S1和S2能单独控制电源，所以S1和S2应并联，此时灯L亮，但旋转调速把手，电动车却不走，说明灯L和电动机应为并联连接，只有先握一下刹车手柄（S3闭合），再旋转调速把手，电动车才能行驶，说明开关S3和调速把手以及电动机串联在支路上
8．【新情境考查串联电路和并联电路、电压表测量对象】（2025·陕西）小明对一个电学暗箱进行了实验探究。如图所示，A、B是小灯泡L1的接线柱，C、D是小灯泡L2的接线柱，E、F是小灯泡L3的接线柱。实验操作及对应的现象如下表所示。下列分析正确的是（　　）A．暗箱中的三个小灯泡串联B．暗箱中的三个小灯泡规格相同C．取下其中任意一个小灯泡，电流表示数变小D．若用电压表分别测量三个小灯泡两端的电压，L1两端电压最大
取下其中任意一个小灯泡，剩余两个小灯泡仍能发光，说明三个小灯泡之间互不影响，是并联关系，而不是串联;在并联电路中，它们两端电压相同，L1最亮，说明它们规格不同;在并联电路中，取下其中任意一个小灯泡，干路电流变化，电流表示数会变小；三个小灯泡之间是并联关系，若用电压表分别测量三个小灯泡两端的电压，电压相等
9．【新情境考查影响电阻的因素】（2025·山东济宁）如图所示，将玻璃管接入电路，探究盐水的导电性能与哪些因素有关，收集的实验数据如下表所示。下列说法错误的是（　　）A．实验中，通过小灯泡的亮度显示盐水的导电性能B．通过3、4、5三次实验，可探究盐水的导电性能与盐水温度的关系C．分析表中数据可知∶第6次实验时，盐水的导电性能最强D．为更精确显示盐水导电性能，可在原电路中串联一个电流表
通过6、7、8三次实验可知，灯泡亮度逐渐变暗，盐水浓度、盐水温度相同时，盐水液柱长度越短，导电性能越强；由表可知，第5次实验与第6次实验，盐水浓度、盐水温度相同，则第5次实验时，盐水液柱长度更短，盐水的导电性能更强
10．【新考法考查探究串并联电路电流规律】（2025·广东广州）“探究串联电路中电流的特点”实验。（1）连接电路：用笔画线表示导线，把图甲的滑动变阻器串联接入电路 （要求：连线不要交叉：滑片P向D移动，电路的电流增大）。（2）发现问题：电源（输出电压为6V）、电流表、滑动变阻器、开关、导线完好，电路正确连接。闭合开关，观察到灯泡L1（3.8V，0.4A）和L2（2.5V，0.3A）不发光，电流表示数为零；（3）排查故障：在不拆开导线且闭合开关的情况下，用图乙所示的电压表进行检测，将鳄鱼夹 （选填“a””b”）接电源“+”极、另一鳄鱼夹先后夹在E、G接线柱，电压表前后两次的指针位置都如图丙所示，其示数为 V；
（4）作出猜想：猜想一：由于灯泡不发光，电压表示数不为零，L1断路，L2短路。猜想二：由于电流表示数为零，电压表示数不为零，L1断路，L2无故障。（5）验证猜想：取下L1，换上完好的灯泡L3（3.8V，0.4A），观察到L3发光，L2仍然不发光。由此可知， （选填“猜想一”“猜想二”）正确；（6）继续实验：①排除故障后，闭合开关，移动滑片P，多次进行实验。某次（记为第一次）实验三个电流表示数如图。②为得到串联电路中电流的特点，设计记录实验数据的表格，并将第一次的数据填入表格中 。
