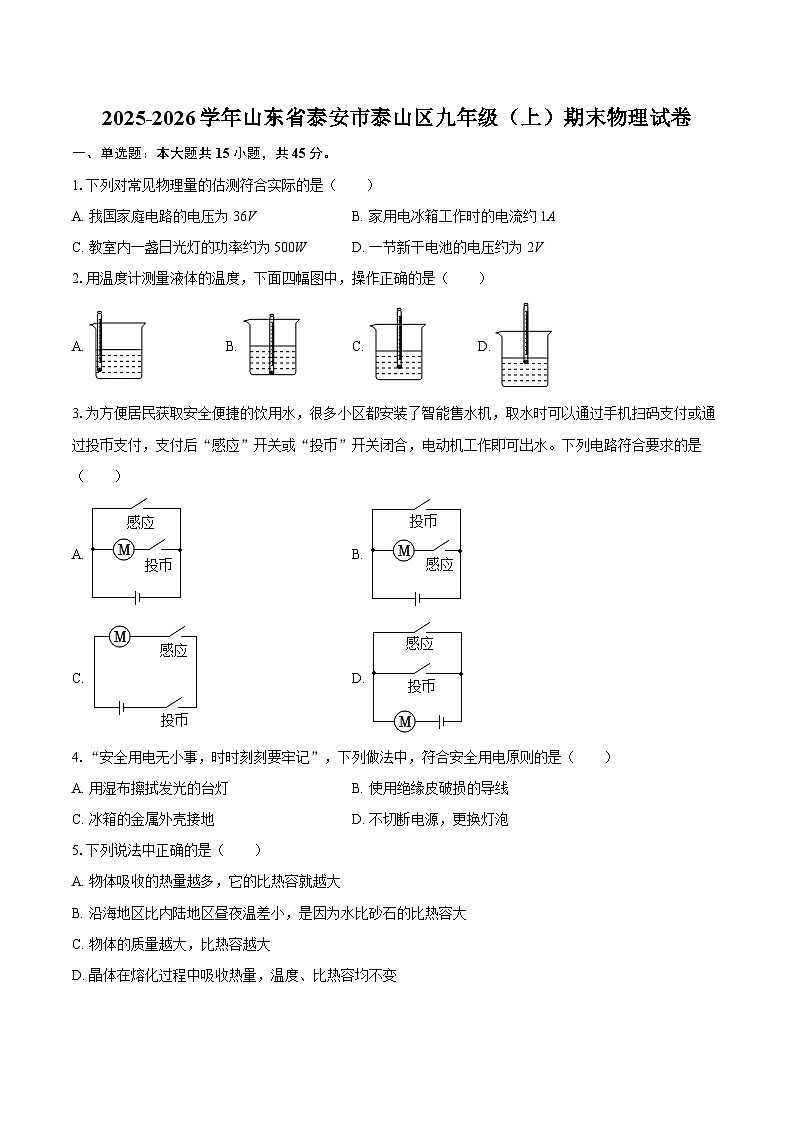

2025-2026学年山东省泰安市泰山区九年级（上）期末物理试卷-自定义类型

这是一份2025-2026学年山东省泰安市泰山区九年级（上）期末物理试卷-自定义类型，共10页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
1.下列对常见物理量的估测符合实际的是（ ）
A. 我国家庭电路的电压为36VB. 家用电冰箱工作时的电流约1A
C. 教室内一盏日光灯的功率约为500WD. 一节新干电池的电压约为2V
2.用温度计测量液体的温度，下面四幅图中，操作正确的是（ ）
A. B. C. D.
3.为方便居民获取安全便捷的饮用水，很多小区都安装了智能售水机，取水时可以通过手机扫码支付或通过投币支付，支付后“感应”开关或“投币”开关闭合，电动机工作即可出水。下列电路符合要求的是（ ）
A. B.
C. D.
4.“安全用电无小事，时时刻刻要牢记”，下列做法中，符合安全用电原则的是（ ）
A. 用湿布擦拭发光的台灯B. 使用绝缘皮破损的导线
C. 冰箱的金属外壳接地D. 不切断电源，更换灯泡
5.下列说法中正确的是（ ）
A. 物体吸收的热量越多，它的比热容就越大
B. 沿海地区比内陆地区昼夜温差小，是因为水比砂石的比热容大
C. 物体的质量越大，比热容越大
D. 晶体在熔化过程中吸收热量，温度、比热容均不变

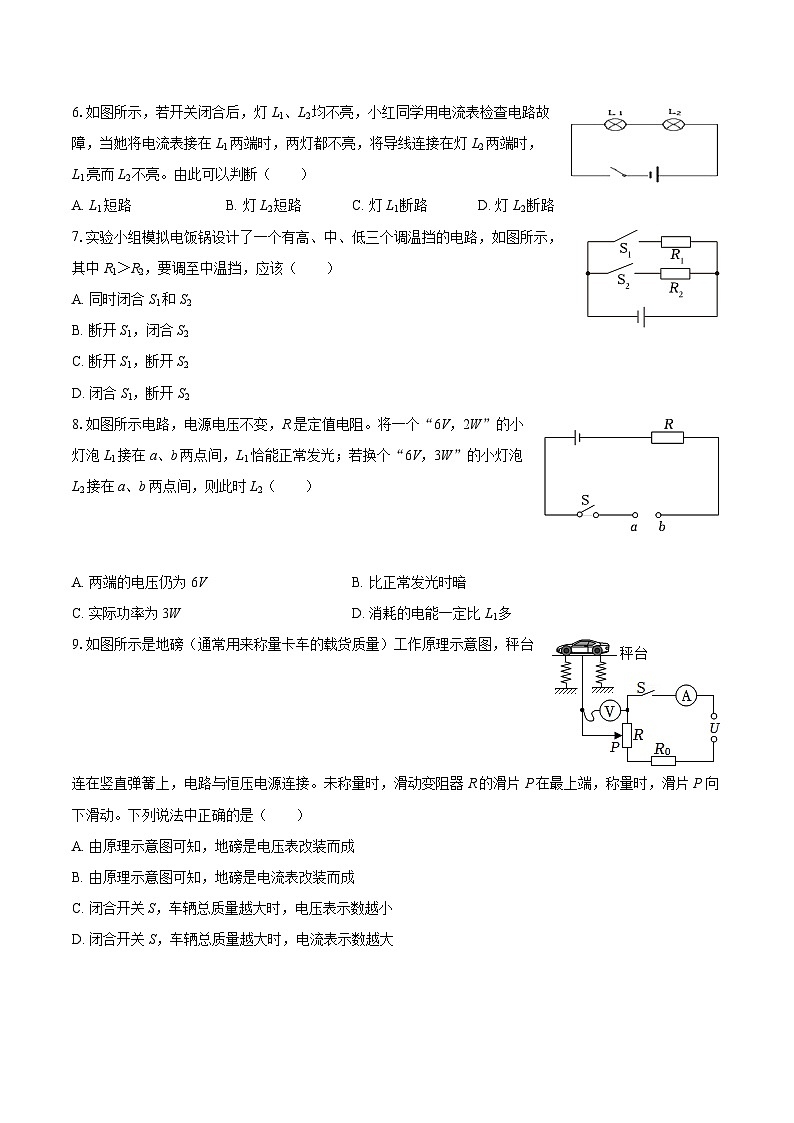

6.如图所示，若开关闭合后，灯L1、L2均不亮，小红同学用电流表检查电路故障，当她将电流表接在L1两端时，两灯都不亮，将导线连接在灯L2两端时，L1亮而L2不亮。由此可以判断（ ）
A. L1短路B. 灯L2短路C. 灯L1断路D. 灯L2断路
7.实验小组模拟电饭锅设计了一个有高、中、低三个调温挡的电路，如图所示，其中R1＞R2，要调至中温挡，应该（ ）
A. 同时闭合S1和S2
B. 断开S1，闭合S2
C. 断开S1，断开S2
D. 闭合S1，断开S2
8.如图所示电路，电源电压不变，R是定值电阻。将一个“6V，2W”的小灯泡L1接在a、b两点间，L1恰能正常发光；若换个“6V，3W”的小灯泡L2接在a、b两点间，则此时L2（ ）
A. 两端的电压仍为6VB. 比正常发光时暗
C. 实际功率为3WD. 消耗的电能一定比L1多
9.如图所示是地磅（通常用来称量卡车的载货质量）工作原理示意图，秤台连在竖直弹簧上，电路与恒压电源连接。未称量时，滑动变阻器R的滑片P在最上端，称量时，滑片P向下滑动。下列说法中正确的是（ ）
A. 由原理示意图可知，地磅是电压表改装而成
B. 由原理示意图可知，地磅是电流表改装而成
C. 闭合开关S，车辆总质量越大时，电压表示数越小
D. 闭合开关S，车辆总质量越大时，电流表示数越大

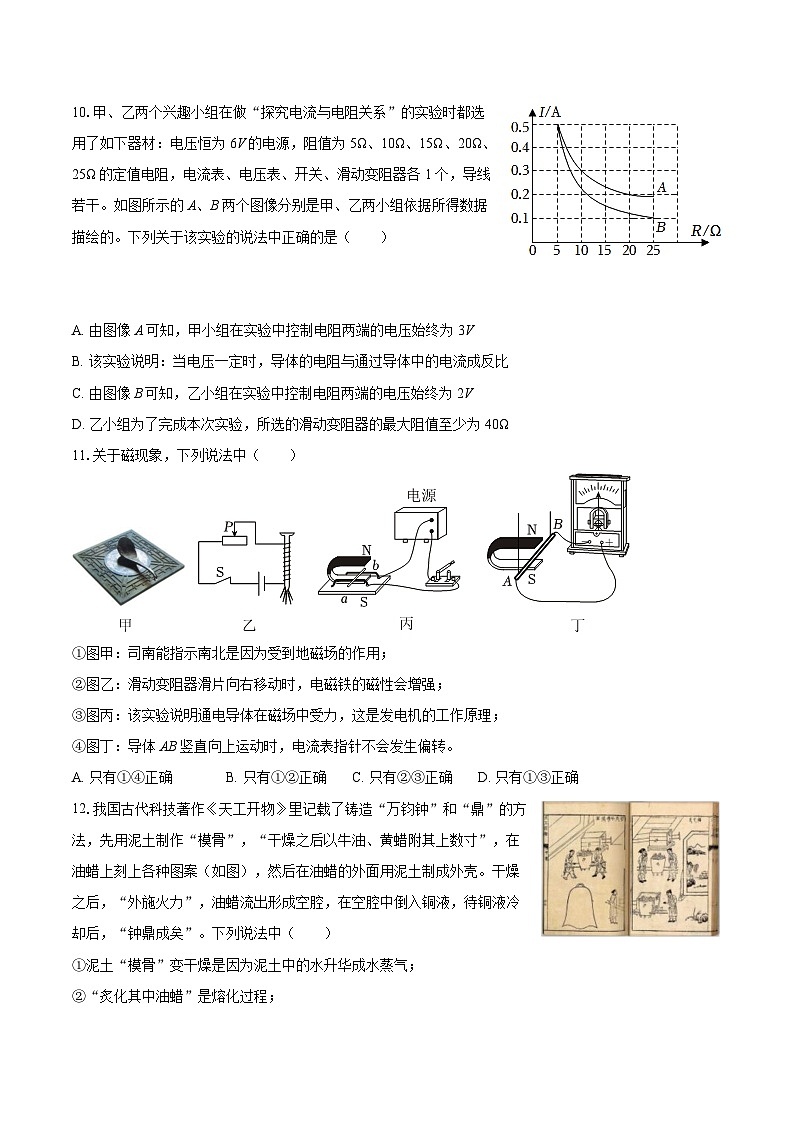

10.甲、乙两个兴趣小组在做“探究电流与电阻关系”的实验时都选用了如下器材：电压恒为6V的电源，阻值为5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻，电流表、电压表、开关、滑动变阻器各1个，导线若干。如图所示的A、B两个图像分别是甲、乙两小组依据所得数据描绘的。下列关于该实验的说法中正确的是（ ）
A. 由图像A可知，甲小组在实验中控制电阻两端的电压始终为3V
B. 该实验说明：当电压一定时，导体的电阻与通过导体中的电流成反比
C. 由图像B可知，乙小组在实验中控制电阻两端的电压始终为2V
D. 乙小组为了完成本次实验，所选的滑动变阻器的最大阻值至少为40Ω
11.关于磁现象，下列说法中（ ）
①图甲：司南能指示南北是因为受到地磁场的作用；
②图乙：滑动变阻器滑片向右移动时，电磁铁的磁性会增强；
③图丙：该实验说明通电导体在磁场中受力，这是发电机的工作原理；
④图丁：导体AB竖直向上运动时，电流表指针不会发生偏转。
A. 只有①④正确B. 只有①②正确C. 只有②③正确D. 只有①③正确
12.我国古代科技著作《天工开物》里记载了铸造“万钧钟”和“鼎”的方法，先用泥土制作“模骨”，“干燥之后以牛油、黄蜡附其上数寸”，在油蜡上刻上各种图案（如图），然后在油蜡的外面用泥土制成外壳。干燥之后，“外施火力”，油蜡流出形成空腔，在空腔中倒入铜液，待铜液冷却后，“钟鼎成矣”。下列说法中（ ）
①泥土“模骨”变干燥是因为泥土中的水升华成水蒸气；
②“炙化其中油蜡”是熔化过程；
③铜液“冷却”成钟鼎的过程中，温度逐渐降低；
④铜液“冷却”成钟鼎是凝固过程。
A. 只有①②正确B. 只有①④正确C. 只有②④正确D. 只有①③正确
13.在科学发展的历程中，许多学者、科学家做出了杰出的贡献，下列叙述中（ ）
①沈括最早记述了“地理的两极和地磁场的两极不重合”的现象；
②焦耳最先通过实验发现了电流与电压和电阻的关系，为纪念他而命名为“焦耳定律”；
③奥斯特首先发现了电流周围存在磁场；
④法拉第发现了磁场对电流有力的作用。
A. 只有①②正确B. 只有①④正确C. 只有②③正确D. 只有①③正确
14.已知R1=2Ω，R2=3Ω，某同学分别按照图甲和图乙两种方式将电阻连接在一起，则（ ）
①图甲中R1与R2的功率比P1：P2=2：3；
②图甲中R1与R2的电流比I1：I2=2：3；
③图乙中R1与R2的电压比U1：U2=3：2；
④图乙中R1与R2的功率比P1：P2=3：2。
A. 只有①②正确B. 只有①④正确C. 只有②③正确D. 只有①③正确
15.如图甲所示的电路，当滑动变阻器的滑片P从a端移至b端的过程中，电流表和电压表的示数如图乙所示，则以下说法中（ ）
①电源电压是6V；
②滑动变阻器的最大阻值为50Ω；
③定值电阻的阻值是10Ω；
④电路总功率的最大值为3.6W。
A. 只有①②正确B. 只有②③④正确C. 只有①②③正确D. ①②③④都正确
二、填空题：本大题共5小题，共20分。
16.家庭电路中的电灯、电视机、电冰箱等家用电器之间是______联的。
17.秋冬季节，“烤红薯”很受人们欢迎，在烤制过程中红薯的内能是通过 的方式增加的。
18.2025年9月27日，我国第二代极轨气象卫星风云三号08星在酒泉卫星发射中心发射成功。如图所示，卫星上展开的“翅膀”实际上是 （选填“电源”或“用电器”）。
19.如图所示“风能-太阳能”路灯示意图，图中 （选填“风力发电机”“太阳能电池”或“蓄电池”），利用了电磁感应原理。
20.（1）如图1所示，把干净的玻璃板吊在弹簧测力计的下面，读出测力计的示数；使玻璃板水平接触水面，然后稍稍用力向上拉玻璃板。弹簧测力计的示数增大，原因 。
（2）如图2所示，对比 两图，可知通电导体周围存在磁场；对比甲、丙两图，可知 。
（3）如图3所示，将导线a、b接入电路通电一段时间后，由图中实验现象可得到的初步结论：在电流和通电时间相同的情况下， 。实验中若电路中的电流为0.4A，100s内电流通过右侧容器中电阻丝产生的热量为 J。
（4）如图4所示，在“探究通电螺线管外部的磁场分布”实验中，闭合开关，让螺线管通电，将小磁针放在螺线管周围的某一位置，观察小磁针在各点静止时N极的指向；把连接电源的正负接线对调再做实验，这是为了探究通电螺线管外部磁场方向与 的关系。
三、作图题：本大题共2小题，共4分。
21.如图所示，根据图中信息在图中括号内标注电线名称并将插座、灯泡和开关接入线路。
22.如图所示，请标出通电螺线管的N极，并标出图中所画磁感线的方向。
四、实验探究题：本大题共1小题，共12分。
23.小红想测量标有“2.5V”字样小灯泡正常发光时的电阻，从实验室找来了电源、电压表、电流表、滑动变阻器、开关和导线若干，进行了如下实验。
（1）用笔画线代替导线，将图甲电路连接完整。
（2）闭合开关，移动滑片，当小灯泡正常发光时，电流表示数如图乙所示，为______A，则小灯泡正常发光时的电阻为______Ω（结果保留1位小数）；接下来她又测量了几组对应的电压值和电流值，并绘制了小灯泡的I-U图像，如图丙所示。
（3）小红认为不能利用图甲的装置探究电流与电压的关系，理由是______。
（4）小红还想测出另一个额定电压为U额的小灯泡正常发光时的电阻，在保证电路安全的前提下，设计了如图丁所示的电路（电源电压恒定大于U额且未知，滑动变阻器R最大阻值未知，定值电阻阻值为R0）。请将实验步骤补充完整：
①闭合S、S2，断开S1，移动滑片P，使电流表示数为______时，小灯泡正常发光；
②闭合S、S1，断开S2，保持滑片P位置不变，读出电流表的示数为I；
③小灯泡正常发光时的电阻RL=______（用U额、I、R0表示）。
五、计算题：本大题共2小题，共19分。
24.氢能是未来国家能源体系的重要组成部分，氢燃料具有清洁无污染、效率高等优点。如图所示是一辆以氢为燃料的大巴车，某次对它进行了远距离运输测试，求：
（1）0.3kg的氢燃料完全燃烧放出的热量（氢燃料的热值约为1.4×108J/kg）；
（2）在标准大气压下，若这些热量全部被质量为200kg、温度为10℃的水吸收，已知水的比热容为4.2×103J/（kg•℃），则水的末温是多少；
（3）若该氢能车的热机效率是60%，氢能车消耗0.3kg的氢燃料时所做的有用功是多少？
25.空气炸锅是常用的厨房电器，图甲是某种可设定加热温度的空气炸锅的简化电路图。工作电路电压为220V，电热丝R1用于加热，指示灯L标有“2V，0.2W”字样，与保护电阻R0串联后与R1并联。控制电路电压为3V，R3是滑动变阻器，用来设置加热温度，R2为热敏电阻，其阻值随温度的变化关系如图乙所示，电磁继电器线圈的电阻忽略不计，当控制电路中的电流达到0.03A时，衔铁被释放，工作电路断开停止加热。
（1）指示灯L正常工作时的阻值为多大？
（2）把空气炸锅单独接入家庭电路中正常工作2min,电能表上标有1200r/kW•h的字样，其转盘刚好转了24r,则空气炸锅的电功率是多少？
（3）当设置好某一加热温度时，R3的阻值恰好为40Ω，则此次设置的加热温度是多少？
1.【答案】B
2.【答案】C
3.【答案】D
4.【答案】C
5.【答案】B
6.【答案】D
7.【答案】B
8.【答案】B
9.【答案】A
10.【答案】C
11.【答案】A
12.【答案】C
13.【答案】D
14.【答案】B
15.【答案】D
16.【答案】并
17.【答案】热传递
18.【答案】电源
19.【答案】风力发电机
20.【答案】分子间存在引力
甲、乙
通电导体产生的磁场方向与电流方向有关
电阻越大，所产生的热量越多
160
电流方向

21.【答案】
22.【答案】解：根据螺线管中电流的流向，右手握住导线，四指指向电流方向，则大拇指所指方向为N极方向，故螺线管左侧为S极，右侧为N极；外部磁感线由N极指向S极，如图：

23.【答案】 0.3;8.3 灯丝的电阻随温度的升高而增大，不是一定值 ;
24.【答案】质量为0.3kg的氢燃料完全燃烧放出的热量为4.2×107J 水的末温是50℃ 氢能车消耗0.3kg的氢燃料时所做的有用功是2.52×107J
25.【答案】指示灯L正常工作时的阻值为20Ω 把空气炸锅单独接入家庭电路中正常工作2min，电能表上标有1200r/kW•h的字样，其转盘刚好转了24r，则空气炸锅的电功率是600W 当设置好某一加热温度时，R3的阻值恰好为40Ω，则此次设置的加热温度是200℃
