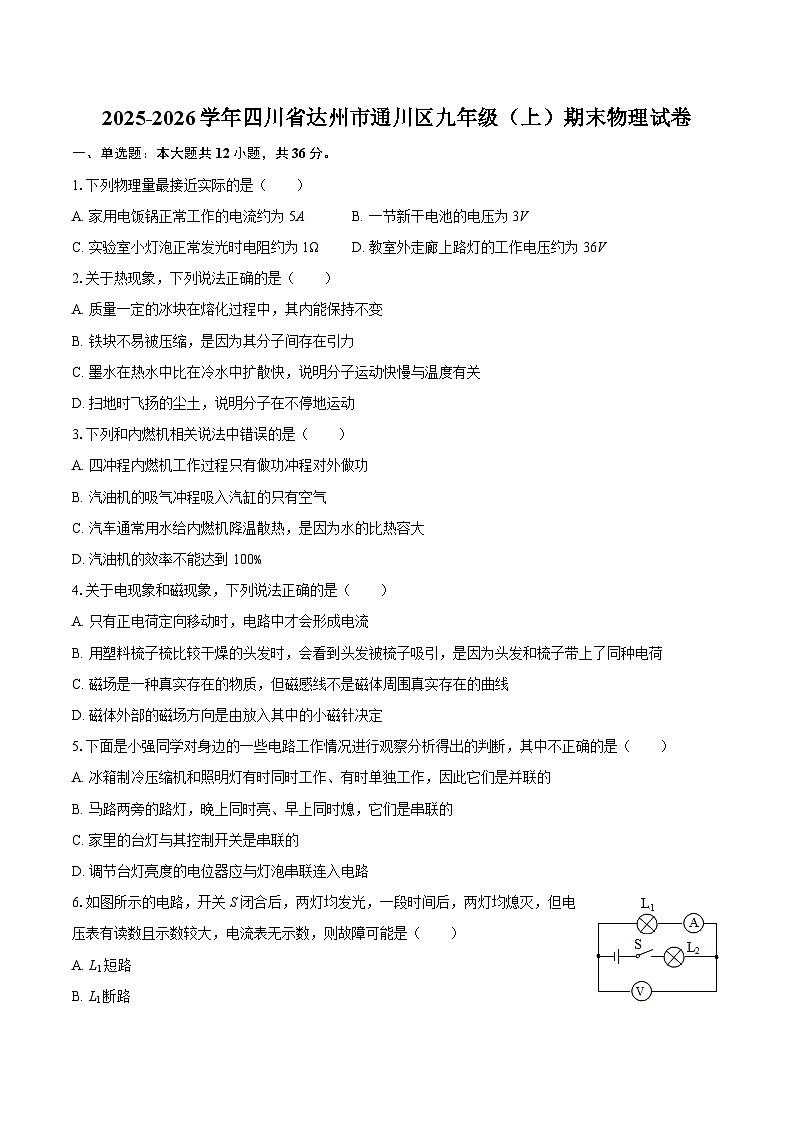

2025-2026学年四川省达州市通川区九年级（上）期末物理试卷-自定义类型

这是一份2025-2026学年四川省达州市通川区九年级（上）期末物理试卷-自定义类型，共9页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
1.下列物理量最接近实际的是（ ）
A. 家用电饭锅正常工作的电流约为5AB. 一节新干电池的电压为3V
C. 实验室小灯泡正常发光时电阻约为1ΩD. 教室外走廊上路灯的工作电压约为36V
2.关于热现象，下列说法正确的是（ ）
A. 质量一定的冰块在熔化过程中，其内能保持不变
B. 铁块不易被压缩，是因为其分子间存在引力
C. 墨水在热水中比在冷水中扩散快，说明分子运动快慢与温度有关
D. 扫地时飞扬的尘土，说明分子在不停地运动
3.下列和内燃机相关说法中错误的是（ ）
A. 四冲程内燃机工作过程只有做功冲程对外做功
B. 汽油机的吸气冲程吸入汽缸的只有空气
C. 汽车通常用水给内燃机降温散热，是因为水的比热容大
D. 汽油机的效率不能达到100%
4.关于电现象和磁现象，下列说法正确的是（ ）
A. 只有正电荷定向移动时，电路中才会形成电流
B. 用塑料梳子梳比较干燥的头发时，会看到头发被梳子吸引，是因为头发和梳子带上了同种电荷
C. 磁场是一种真实存在的物质，但磁感线不是磁体周围真实存在的曲线
D. 磁体外部的磁场方向是由放入其中的小磁针决定
5.下面是小强同学对身边的一些电路工作情况进行观察分析得出的判断，其中不正确的是（ ）
A. 冰箱制冷压缩机和照明灯有时同时工作、有时单独工作，因此它们是并联的
B. 马路两旁的路灯，晚上同时亮、早上同时熄，它们是串联的
C. 家里的台灯与其控制开关是串联的
D. 调节台灯亮度的电位器应与灯泡串联连入电路
6.如图所示的电路，开关S闭合后，两灯均发光，一段时间后，两灯均熄灭，但电压表有读数且示数较大，电流表无示数，则故障可能是（ ）

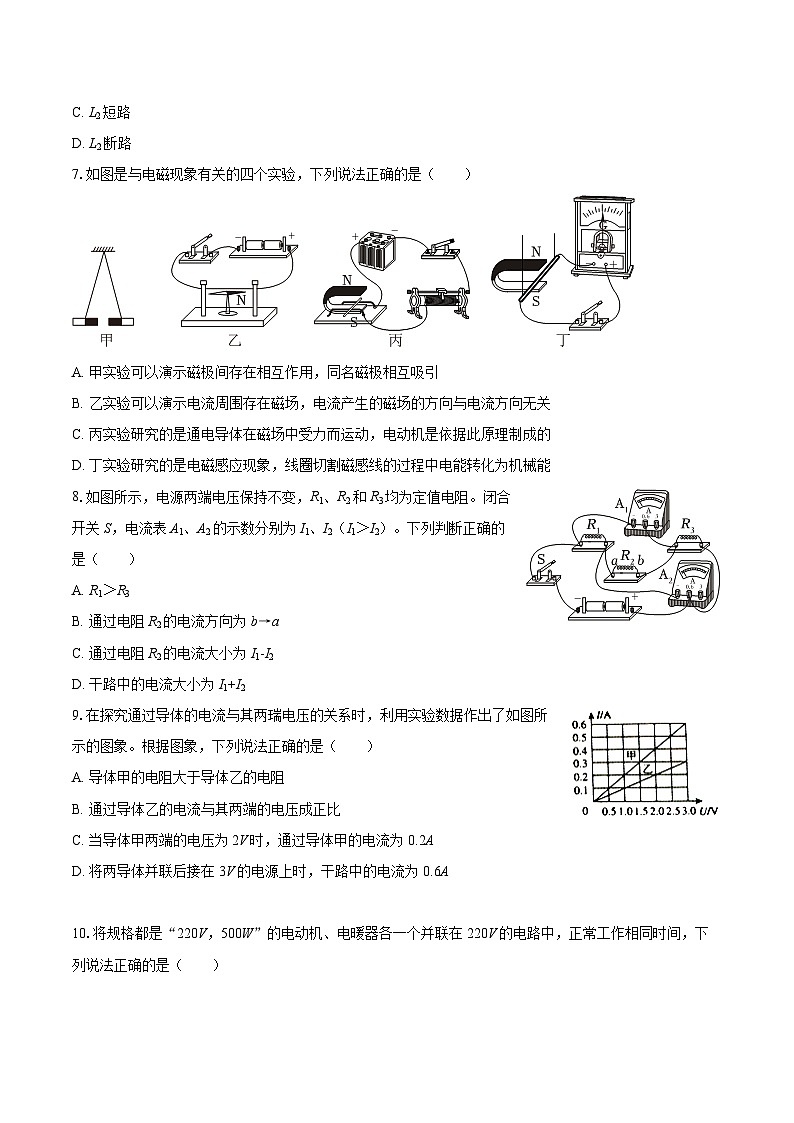

A. L1短路
B. L1断路
C. L2短路
D. L2断路
7.如图是与电磁现象有关的四个实验，下列说法正确的是（ ）
A. 甲实验可以演示磁极间存在相互作用，同名磁极相互吸引
B. 乙实验可以演示电流周围存在磁场，电流产生的磁场的方向与电流方向无关
C. 丙实验研究的是通电导体在磁场中受力而运动，电动机是依据此原理制成的
D. 丁实验研究的是电磁感应现象，线圈切割磁感线的过程中电能转化为机械能
8.如图所示，电源两端电压保持不变，R1、R2和R3均为定值电阻。闭合开关S，电流表A1、A2的示数分别为I1、I2（I1＞I2）。下列判断正确的是（ ）
A. R1＞R3
B. 通过电阻R2的电流方向为b→a
C. 通过电阻R2的电流大小为I1-I2
D. 干路中的电流大小为I1+I2
9.在探究通过导体的电流与其两瑞电压的关系时，利用实验数据作出了如图所示的图象。根据图象，下列说法正确的是（ ）
A. 导体甲的电阻大于导体乙的电阻
B. 通过导体乙的电流与其两端的电压成正比
C. 当导体甲两端的电压为2V时，通过导体甲的电流为 0.2A
D. 将两导体并联后接在 3V的电源上时，干路中的电流为 0.6A

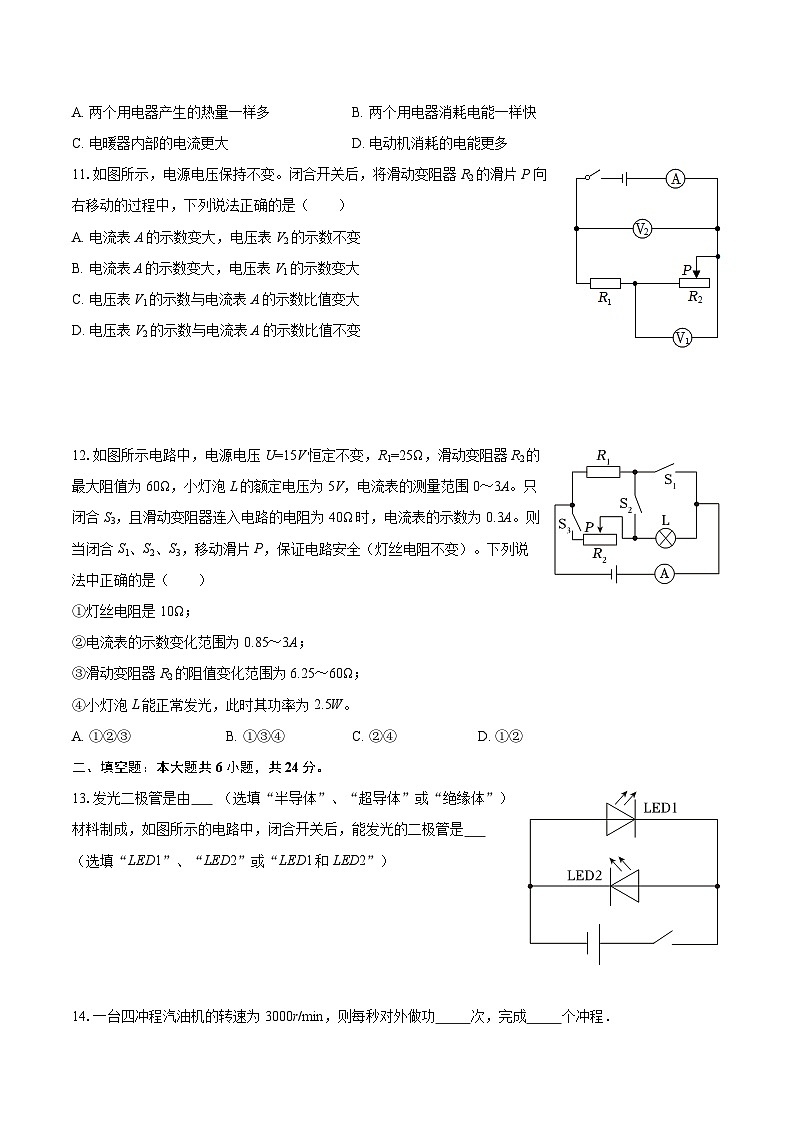

10.将规格都是“220V，500W”的电动机、电暖器各一个并联在220V的电路中，正常工作相同时间，下列说法正确的是（ ）
A. 两个用电器产生的热量一样多B. 两个用电器消耗电能一样快
C. 电暖器内部的电流更大D. 电动机消耗的电能更多
11.如图所示，电源电压保持不变。闭合开关后，将滑动变阻器R2的滑片P向右移动的过程中，下列说法正确的是（ ）
A. 电流表A的示数变大，电压表V2的示数不变
B. 电流表A的示数变大，电压表V1的示数变大
C. 电压表V1的示数与电流表A的示数比值变大
D. 电压表V2的示数与电流表A的示数比值不变
12.如图所示电路中，电源电压U=15V恒定不变，R1=25Ω，滑动变阻器R2的最大阻值为60Ω，小灯泡L的额定电压为5V，电流表的测量范围0～3A。只闭合S3，且滑动变阻器连入电路的电阻为40Ω时，电流表的示数为0.3A。则当闭合S1、S2、S3，移动滑片P，保证电路安全（灯丝电阻不变）。下列说法中正确的是（ ）
①灯丝电阻是10Ω；
②电流表的示数变化范围为0.85～3A；
③滑动变阻器R2的阻值变化范围为6.25～60Ω；
④小灯泡L能正常发光，此时其功率为2.5W。
A. ①②③B. ①③④C. ②④D. ①②
二、填空题：本大题共6小题，共24分。
13.发光二极管是由 （选填“半导体”、“超导体”或“绝缘体”）材料制成，如图所示的电路中，闭合开关后，能发光的二极管是 （选填“LED1”、“LED2”或“LED1和LED2”）
14.一台四冲程汽油机的转速为3000r/min，则每秒对外做功 次，完成 个冲程．
15.冬天来了，小明同学每周末回家都会给父母用电热水壶烧水泡脚。他单独将电热水壶接在电路中，电热水壶正常工作6min,如图所示的电能表闪烁了320次，则此电热水壶的功率为 W；泡脚时脚变得暖和是通过 方式增大脚的内能。
16.煤气泄漏报警器的简化电路如图所示，电磁铁的上端为 极。图中气敏电阻R1的阻值随空气中煤气浓度增大而减小，当空气中煤气升高达到预设浓度时，衔铁下吸，电铃报警。若要提高报警器的灵敏度（调低报警的预设浓度），可以 （选填“增大”或“减小”）R0的阻值。
17.某同学设计了一个电子身高测量仪，如图所示，其中R1=5Ω，电源电压恒为4.5V，R2的规格为“15Ω 0.5 A”，则当被测身高增加时，电压表的示数 （选填“变大”“变小”“不变”）；当变阻器R2接入电路的阻值是4Ω时，R1消耗的功率为 W。
18.如图甲所示，电源电压恒为18V，灯泡L上标有“6V，3W”的字样（假设灯泡的电阻不变），电流表的测量范围为0～0.6A，电压表的测量范围为0～15V，骨动变阻器R1的最大阻值为200Ω。当只闭合S和S1，在一定范围内移动滑动变阻器的滑片P时，它两端的电压与其接入电路的电阻关系如图乙所示，则定值电阻R0的阻值与图乙中R1的值之比为 ；若只闭合S和S2，滑动变阻器允许调节的范围是 Ω。
三、作图题：本大题共2小题，共6分。
19.根据如图所示的实物图，在虚线框内画出对应的电路图。（要求连线要横平竖直，尽量使电路图简洁美观）
20.如图所示，开关S闭合，电流表指针正常偏转，请标出通电螺线管的电流方向，并标出两条磁感线的方向。
四、实验探究题：本大题共2小题，共12分。
21.小明利用如图甲的电路，探究“电流与电阻的关系”。已知电源电压为3V且保持不变，定值电阻阻值分别为25Ω、20Ω、15Ω、10Ω、5Ω。
（1）如图甲所示的实物电路中存在连线错误，只要改接一根导线就可以纠正。请你把接错的那根导线打上“×”，并用笔画线代替导线把它接到正确位置上（导线不允许交叉）。
（2）电路改正以后，闭合开关前应将滑动变阻器滑片调至最______（选填“左”或“右”端）。
（3）进行实验时，先接入5Ω的定值电阻，闭合开关，调节滑片使电压表示数到达某一数值，此时电流表示数如图乙所示为______A。接着依次更换阻值为10Ω的电阻重复上述操作，为了保持电压一定，滑动变阻器的滑片应向______（选填“左”或“右”）移动，由表中三组数据可得结论：电压一定时，电流与电阻成______。
（4）为使所选的5个定值电阻均可用于实验探究，选择的滑动变阻器最大阻值不能小于______Ω。
22.为了测量小灯泡的额定功率并探究小灯泡的亮度与实际功率的关系，某物理兴趣小组设计了如图甲所示的实验电路，小灯泡标有“2.5V”字样，电阻约为10Ω，可供选用的滑动变阻器有R1“10Ω，1A”、R2“20Ω，1A”和R3“50Ω，0.2A”。
（1）为了完成实验，你认为应该选用的滑动变阻器是______（选填“R1”“R2”“R3”）；实验中滑动变阻器除保护电路外，另一个作用是______。
（2）请用笔画线代替导线将图甲的实验电路补充完整。（要求：滑动变阻器滑片向右移动时，灯泡变亮）
（3）进行实验，在移动变阻器滑片的过程中，观察______表的示数，直至灯泡正常发光，此时电流表如图乙所示，则灯泡额定功率为______W。
（4）根据收集到的实验数据，同学们得出了小灯泡亮度与实际功率的关系；在分析论证过程中，发现灯泡的电流与它两端的电压不成正比，你认为其主要原因是______。
五、计算题：本大题共2小题，共12分。
23.小明在家用炉子将10kg的水从20℃加热至沸腾（一个标准大气压下），燃烧了0.5kg的焦炭，已知水的比热容为4.2×103J/（kg•℃），焦炭的热值为3.0×107J/kg,求：
（1）0.5kg焦炭完全燃烧释放的热量；
（2）水吸收的热量。
24.小明家的电水壶的内部电路如图甲所示，其中R1、R2为电热丝，S是电源开关，S0是温控开关（水温达到100℃自动由加热状态切换为保温状态）。某次电水壶工作15min,其功率与时间的关系如图乙所示，已知电源电压为220V。求：
（1）当开关S闭合，S0断开时，电路中的电流；
（2）当开关S和S0均闭合时，R1的电功率；
（3）在15min内，电水壶消耗的电能。
1.【答案】A
2.【答案】C
3.【答案】B
4.【答案】C
5.【答案】B
6.【答案】B
7.【答案】C
8.【答案】A
9.【答案】B
10.【答案】B
11.【答案】C
12.【答案】A
13.【答案】半导体
LED2

14.【答案】25；
100

15.【答案】1000
热传递

16.【答案】S
减小

17.【答案】变大
1.25

18.【答案】2：1
24～60

19.【答案】解：由实物图可知，两灯并联，开关在干路中，电流表串联在L1支路中，电路图如图所示：
。
20.【答案】解：由图可知，电流表的上端为正接线柱，电流从电流表的正接线柱流入，从负接线柱流出，所以电流是从螺线管的右端流入，左端流出的，根据安培定则可知，螺线管的左端为S极，右端为N极；在磁体的外部，磁感线是从磁体的N极出来，回到S极的，如图所示：

21.【答案】 右 0.4;右;反比 12.5
22.【答案】R2;调节小灯泡两端的电压 电压;0.65 小灯泡灯丝电阻随温度升高而增大
23.【答案】水吸收的热量为3.36×106J 炉子烧水的效率为22.4%
24.【答案】当开关S闭合，S0断开时，电路中的电流0.2A 当开关S和S0均闭合时，R1的电功率836W 在15min内，电水壶消耗的电能2.904×105J 实验序号
R/Ω
I/A
1
5
2
10
0.2
3
20
0.1
