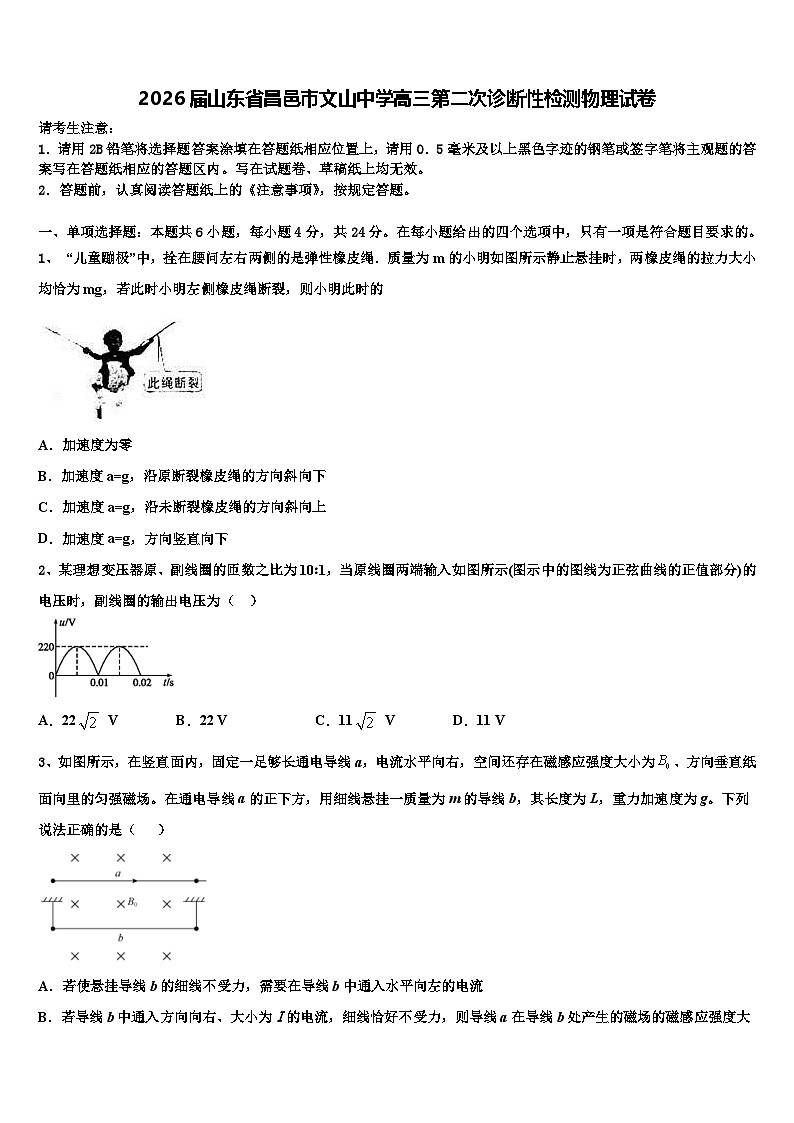

2026届山东省昌邑市文山中学高三第二次诊断性检测物理试卷含解析

这是一份2026届山东省昌邑市文山中学高三第二次诊断性检测物理试卷含解析，共16页。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1、 “儿童蹦极”中，拴在腰问左右两侧的是弹性橡皮绳．质量为m的小明如图所示静止悬挂时，两橡皮绳的拉力大小均恰为mg，若此时小明左侧橡皮绳断裂，则小明此时的
A．加速度为零
B．加速度a=g，沿原断裂橡皮绳的方向斜向下
C．加速度a=g，沿未断裂橡皮绳的方向斜向上
D．加速度a=g，方向竖直向下
2、某理想变压器原、副线圈的匝数之比为10∶1，当原线圈两端输入如图所示(图示中的图线为正弦曲线的正值部分)的电压时，副线圈的输出电压为（ ）
A．22 VB．22 VC．11 VD．11 V
3、如图所示，在竖直面内，固定一足够长通电导线a，电流水平向右，空间还存在磁感应强度大小为、方向垂直纸面向里的匀强磁场。在通电导线a的正下方，用细线悬挂一质量为m的导线b，其长度为L，重力加速度为g。下列说法正确的是（ ）
A．若使悬挂导线b的细线不受力，需要在导线b中通入水平向左的电流

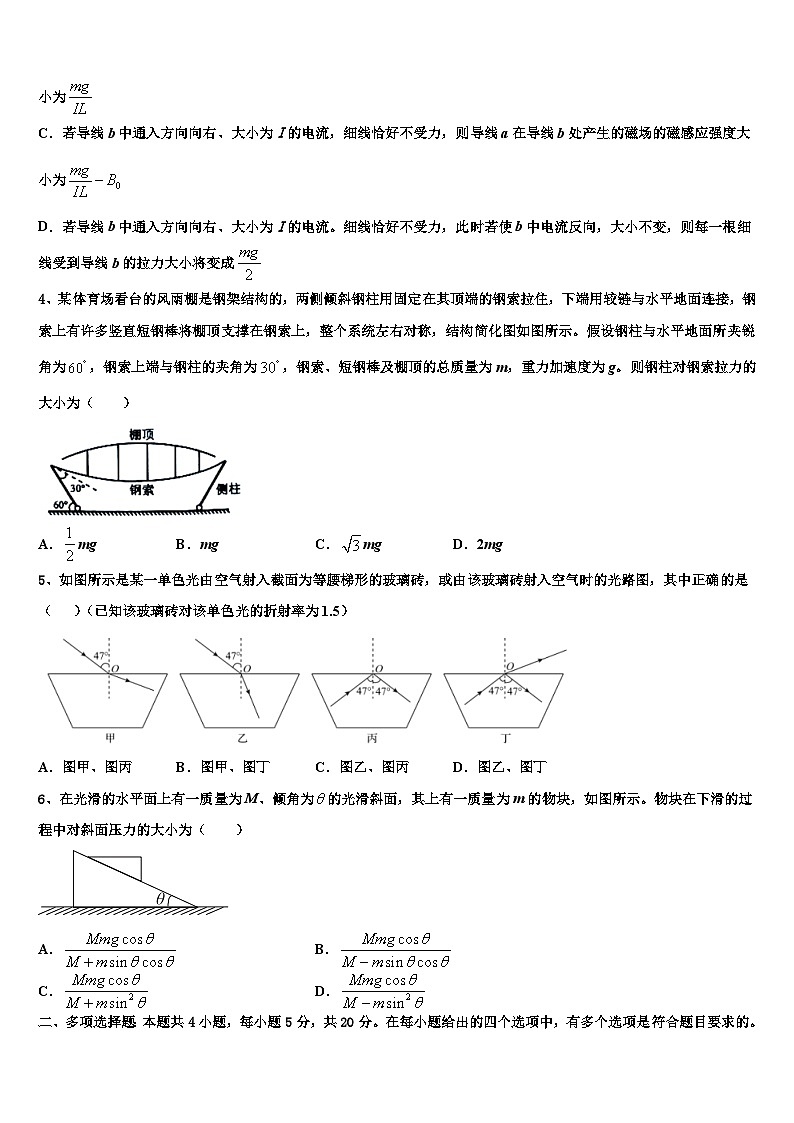

B．若导线b中通入方向向右、大小为Ⅰ的电流，细线恰好不受力，则导线a在导线b处产生的磁场的磁感应强度大小为
C．若导线b中通入方向向右、大小为Ⅰ的电流，细线恰好不受力，则导线a在导线b处产生的磁场的磁感应强度大小为
D．若导线b中通入方向向右、大小为Ⅰ的电流。细线恰好不受力，此时若使b中电流反向，大小不变，则每一根细线受到导线b的拉力大小将变成
4、某体育场看台的风雨棚是钢架结构的，两侧倾斜钢柱用固定在其顶端的钢索拉住，下端用较链与水平地面连接，钢索上有许多竖直短钢棒将棚顶支撑在钢索上，整个系统左右对称，结构简化图如图所示。假设钢柱与水平地面所夹锐角为，钢索上端与钢柱的夹角为，钢索、短钢棒及棚顶的总质量为m，重力加速度为g。则钢柱对钢索拉力的大小为（ ）
A．mgB．mgC．mgD．2mg
5、如图所示是某一单色光由空气射入截面为等腰梯形的玻璃砖，或由该玻璃砖射入空气时的光路图，其中正确的是（ ）（已知该玻璃砖对该单色光的折射率为1.5）
A．图甲、图丙B．图甲、图丁C．图乙、图丙D．图乙、图丁
6、在光滑的水平面上有一质量为M、倾角为的光滑斜面，其上有一质量为m的物块，如图所示。物块在下滑的过程中对斜面压力的大小为（ ）
A．B．
C．D．

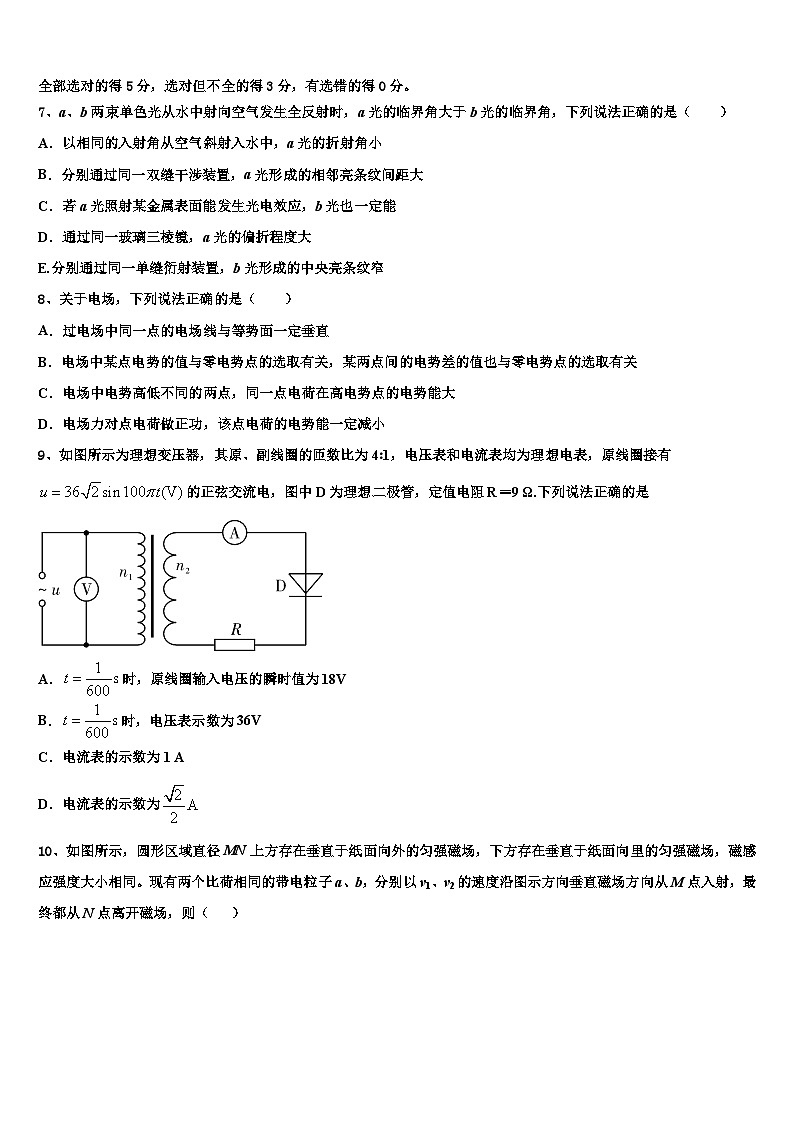

二、多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多个选项是符合题目要求的。全部选对的得5分，选对但不全的得3分，有选错的得0分。
7、a、b两束单色光从水中射向空气发生全反射时，a光的临界角大于b光的临界角，下列说法正确的是（ ）
A．以相同的入射角从空气斜射入水中，a光的折射角小
B．分别通过同一双缝干涉装置，a光形成的相邻亮条纹间距大
C．若a光照射某金属表面能发生光电效应，b光也一定能
D．通过同一玻璃三棱镜，a光的偏折程度大
E.分别通过同一单缝衍射装置，b光形成的中央亮条纹窄
8、关于电场，下列说法正确的是（ ）
A．过电场中同一点的电场线与等势面一定垂直
B．电场中某点电势的值与零电势点的选取有关，某两点间的电势差的值也与零电势点的选取有关
C．电场中电势高低不同的两点，同一点电荷在高电势点的电势能大
D．电场力对点电荷做正功，该点电荷的电势能一定减小
9、如图所示为理想变压器，其原、副线圈的匝数比为4∶1，电压表和电流表均为理想电表，原线圈接有的正弦交流电，图中D为理想二极管，定值电阻R＝9 Ω.下列说法正确的是
A．时，原线圈输入电压的瞬时值为18V
B．时，电压表示数为36V
C．电流表的示数为1 A
D．电流表的示数为
10、如图所示，圆形区域直径MN上方存在垂直于纸面向外的匀强磁场，下方存在垂直于纸面向里的匀强磁场，磁感应强度大小相同。现有两个比荷相同的带电粒子a、b，分别以v1、v2的速度沿图示方向垂直磁场方向从M点入射，最终都从N点离开磁场，则（ ）
A．粒子a、b可能带异种电荷
B．粒子a、b一定带同种电荷
C．v1:v2可能为2:1
D．v1:v2只能为1:1
三、实验题：本题共2小题，共18分。把答案写在答题卡中指定的答题处，不要求写出演算过程。
11．（6分）欧姆表的内部电路可简化为一个电动势为E的电源、一个电流表和一个阻值为r的电阻串联而成(如图甲所示)。小明同学欲测量某多用电表欧姆挡在“×100”挡时的内部电阻和电动势，选用的器材如下：
多用电表，电压表(量程0~3V、内阻为3kΩ)，滑动变阻器 (最大阻值2kΩ)，导线若干。请完善以下步骤：
(1)将多用电表的选择开关调到“×100”挡，再将红、黑表笔短接，进行_____ (机械/欧姆)调零；
(2)他按照如图乙所示电路进行测量，将多用电表的红、黑表笔与a、b两端相连接，此时电压表右端应为_____接线柱 (正/负)；
(3)调节滑动变阻器滑片至某位置时，电压表示数如图丙所示，其读数为________V。
(4)改变滑动变阻器阻值，记录不同状态下欧姆表的示数R及相应电压表示数U。根据实验数据画出的图线如图丁所示，由图可得电动势E=________ V，内部电路电阻r=________kΩ。(结果均保留两位小数)
12．（12分）在没有电压表的情况下，某物理小组借助于一个阻值R0＝15 Ω，最大阻值50Ω的滑动变阻器和两个电流表及一个不计内阻、电动势E＝6V的电源，成功测出了一个阻值大约为几十欧姆的电阻阻值，实验电路如图甲所示，若你为该小组成员，请完善探究步骤：
(1)现有四只可供你选择的电流表：
A．电流表（0~0.3 A，内阻为5.0 Ω） B．电流表（0~3 mA，内阻为2.0 Ω）
C．电流表（0~3 mA，内阻未知） D．电流表（0~0.6 A，内阻未知）
则电流表A1你会选________；电流表A2你会选________。（填器材前的字母）
(2)滑动变阻器的阻值变化则电流表A2的示数也随之发生变化，表示接入电路的滑动变阻器长度，表示电流表A2的示数，则下列四个选项中能正确反映这种变化关系的是________。
(3)该课外活动小组利用图甲所示的电路，通过改变滑动变阻器接入电路中的阻值，得到了若干组电流表A1、A2的示数I1、I2，然后在坐标纸上描点、连线，得到的I1－I2图线如图乙所示，由图可知，该待测电阻Rx的阻值为________Ω（结果保留三位有效数字）。这样测得的Rx的阻值有无系统误差________。（填有或无）
四、计算题：本题共2小题，共26分。把答案写在答题卡中指定的答题处，要求写出必要的文字说明、方程式和演算步骤。
13．（10分）如图甲所示，将一间距为L=1m的足够长U形导轨固定，导轨上端连接一阻值为R=2.0Ω的电阻，整个空间存在垂直于轨道平面向上的匀强磁场，B=0.2T，质量为m=0.01kg、电阻为r=1.0Ω的金属俸ab垂直紧贴在导轨上且不公滑出导轨，导轨与金属棒之间的动摩擦因数μ=0.5，金属棒ab从静止开始下滑，下滑的x-t图像如图乙所示，图像中的OA段为曲线，AB段为直线，导轨电阻不计且金属棒下滑过程中始终与导轨垂直且紧密接触，重力加速度g取10m/s2，sin37=0.6，cs37°=0.8。求：
(1)导轨的倾角θ。
(2)从开始到t=2.5s过程中金属棒上产生的焦耳热。
14．（16分）如图所示，真空中有以（r，0）为圆心，半径为r的圆柱形匀强磁场区域，磁场的磁感应强度大小为B，方向垂直于纸面向里，在y=r的虚线上方足够大的范围内，有方向沿y轴负方向的匀强电场，电场强度的大小为E，从O点在纸面内向各个方向发射速率相同的质子。已知质子在磁场中的轨迹半径也为r，质子的电量为q，质量为m。
(1)速度方向与x轴正方向成30°角（如图中所示）射入磁场的质子，将会进入电场，然后返回磁场，请在图中画出质子的运动轨迹；
(2)在(1)问下，求出从O点射人的质子第二次离开磁场所经历的时间。
15．（12分）如图所示，质量为2m的滑块A由长为R的水平轨道和半径也为R的四分之一光滑圆弧轨道组成，滑块A的左侧紧靠着另一质量为4m的物块C，质量为m的物块B从圆弧轨道的最高点南静止开始下滑，D为网弧轨道最低点。已知B与水平轨道之间的动摩擦因数μ=0.1，A的水平轨道厚度极小，B从水平轨道上滑下和滑上的能量损失忽略不计，水平地面光滑，重力加速度为g。
(1)若A被固定在地面上，求B与C发生碰撞前的速度大小v0；
(2)若A的固定被解除，B滑下后与C发生完全弹性碰撞，碰撞后B再次冲上A，求B与A相对静止时与D点的距离L。
参考答案
一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1、B
【解析】
小明静止时受到重力和两根橡皮条的拉力，处于平衡状态，如图所示：
由于，故两个拉力的合力一定在角平分线上，且在竖直线上，故两个拉力的夹角为120°，当右侧橡皮条拉力变为零时，左侧橡皮条拉力不变，重力也不变；由于三力平衡时，三个力中任意两个力的合力与第三个力等值、反向、共线，故左侧橡皮条拉力与重力的合力与右侧橡皮条断开前的弹力反方向，大小等于，故加速度为g，沿原断裂绳的方向斜向下，故选B正确，ACD错误。
2、C
【解析】
由公式
其中
V
解得
V
故ABD错误，C正确。
故选C。
3、C
【解析】
ABC．根据右手螺旋定则，通电导线a在b处产生的磁场方向垂直纸面向里，b处磁感应强度为，若使悬挂导线b的细线不受力，根据左手定则，需要在导线b中通入水平向右的电流，且满足
解得
选项AB错误，C正确；
D．此时若使b中电流反向，大小不变，则导线b受安培力方向向下
解得
则每一根细线受到导线b的拉力将变成mg，D错误。
故选C。
4、B
【解析】
钢索、短钢棒及棚顶作为一个整体受到三个力：两端的拉力大小均为F（与水平方向的夹角为），竖直向下的重力，如图，由平衡条件得
解得
故ACD错误，B正确。
故选B。
5、C
【解析】
单色光由空气射入玻璃砖时，折射角小于入射角。图甲错误。图乙正确；当该单色光由玻璃砖射入空气时，发生全反射的临界角的正弦值
因为
所以临界角，图丙、图丁中该单色光由玻璃砖射入空气时的入射角为，大于临界角，会发生全反射，图丙正确，图丁错误。
故选C。
6、C
【解析】
设物块对斜面的压力为N，物块m相对斜面的加速度为a1，斜面的加速度为a2，方向向左；则物块m相对地面的加速度为
由牛顿第二定律得
对m有
对M有
解得
故C正确，ABD错误。
故选C。
二、多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多个选项是符合题目要求的。全部选对的得5分，选对但不全的得3分，有选错的得0分。
7、BCE
【解析】
A．由题知a光的临界角大于b光的临界角，根据
可知a光的折射率较小，波长较大，光以相同的入射角从空气斜射入水中，根据
可知a光的折射角较大，故A错误；
B．根据双缝干涉条纹间距公式
因a光的波长较大，所以a光形成的相邻亮条纹间距大，故B正确；
C．a光的频率小，照射某金属表面能发生光电效应，所以b光频率大，也一定能发生光电效应，故C正确；
D．a光的折射率较小，通过玻璃三棱镜后，偏折程度小，故D错误；
E．a光的频率小，波长长，通过单缝发生衍射，中央亮条纹宽，故E正确。
故选BCE。
8、AD
【解析】
A．假设过电场中同一点的电场线与等势面不垂直，则场强沿等势面有分量，沿该分量移动电荷电场力做功不为0，则电势变化，与等势面相矛盾，故A正确；
B．电场中某点电势的大小与零电势点的选取有关，而两点间的电势差的大小则与零电势点的选取无关，故B错误；
C．电场中电势高低不同的两点，正点电荷在电场中的高电势点电势能大，而负点电荷在电场中的高电势点电势能小，故C错误；
D．电场力对点电荷做正功，该点电荷的电势能一定减小，电场力对点电荷做负功，该点电荷的电势能一定增大，故D正确。
故选AD。
9、BD
【解析】
A、将时刻代入瞬时值公式可知，时，原线圈输入电压的瞬时值为，A选项错误；
B、电压表的示数为有效值，输入电压的峰值为,根据正弦式交变电流有效值与最大值的关系可知，，B选项正确；
C、D、电流表测量流过副线圈的电流，根据理想变压器电压和匝数的关系可知，副线圈的电压为9V，正向导通时电流为1A，根据电流的热效应可知，解得：；故C选项错误，D选项正确．
故选BD.
【点睛】
准确掌握理想变压器的特点及电压、电流与匝数比的关系，明确电表测量的为有效值是解决本题的关键.
10、BC
【解析】
AB．两粒子都从M点入射从N点出射，则a粒子向下偏转，b粒子向上偏转，由左手定则可知两粒子均带正电，故A错误，B正确；
CD．设磁场半径为R，将MN当成磁场的边界，两粒子均与边界成45°入射，由运动对称性可知出射时与边界成45°，则一次偏转穿过MN时速度偏转90°；而上下磁场方向相反，则两粒子可以围绕MN重复穿越，运动有周期性，设a粒子重复k次穿过MN，b粒子重复n次穿过MN，由几何关系可知
()
()
由洛伦兹力提供向心力，可得
而两个粒子的比荷相同，可知
如，时，，如，时，，则v1:v2可能为1:1或2:1，故C正确，D错误。
故选BC。
三、实验题：本题共2小题，共18分。把答案写在答题卡中指定的答题处，不要求写出演算过程。
11、欧姆 正 0.95 (0.94~0.96) 1.45 (1.41~1.47) 1.57 (1.52-1.59)
【解析】
（1）[1]选择合适的档位进行欧姆调零，使指针指向欧姆表的零刻度位置；
（2）[2]黑表笔和欧姆档内部的电源正极相连，电压表右端和黑表笔相连，所以电压表右端应为正接线柱；
（3）[3]电压表分度值为，所以电压表读数为：；
（4）[4]根据闭合电路欧姆定律：
变形得：
根据图像中的斜率：
解得：；
[5]根据图像中的纵截距：
解得：。
12、A D D 46.6Ω（45.0-50.0Ω均可） 无
【解析】
(1)[1][2]．由于在该实验电路中没有电压表，所以要将定值电阻R0和电流表改装成电压表使用，因此电流表A1的内阻应已知，通过该电流表的最大电流约为：
A1应选用A电流表．由于电流表A2的内阻不是必须要知道的，其量程要大于电流表A1的量程，所以电流表A2应选择D电流表．
(2)[3]．流经电流表A2的电流为电路中的总电流，设滑动变阻器单位长度的电阻为r，则有
又因为R0、Rx、RA1、RA2等均为定值，令，则上式可变为
由数学关系可知，D正确，故选D．
(3)[4][5]．根据图示电路图，由欧姆定律可知
（R0+RA1）I1=Rx（I2-I1）
整理可得
而即题图中I1-I2图线的斜率，由图可知
解得
Rx=46.6Ω．
由于实验中考虑到了电流表内阻，则这样测得的Rx的阻值无系统误差。
四、计算题：本题共2小题，共26分。把答案写在答题卡中指定的答题处，要求写出必要的文字说明、方程式和演算步骤。
13、 (1)37°；(2) 0.01625J.
【解析】
(1)由x-t图象可知t=1.5s后金属棒开始匀速运动，速度为

金属棒做匀速直线运动时切割磁感线产生的感应电动势为
E=BLv
金属棒受到的安培力为

金属棒做匀速直线运动，由平衡条件得

代入数据解得
θ=37°
(2)从开始到t=2.5s过程，由能量守恒定律得
mgxsinθ=μmgxcsθ+mv2+Q
金属棒产生的热量为

解得
Qr=0.01625J。
14、 (1) ；(2)
【解析】
(1)如图所示。
(2)质子射入磁场后做匀速圆周运动，有
可得
质子在磁场中转过角后从C点垂直电场线进入电场，设时间为
从C点到D点匀速运动
解得
从D点减速到F点做匀减速运动
解得
从F点到D点时间为，从D点到C点时间为，从C点到M点做匀速圆周运动
总时间
15、 (1)；(2)
【解析】
(1)若滑块A被固定在地面上，物块B与物块C碰撞前，由动能定理
解得
(2)滑块A的固定被解除，物块B下滑到与A分离的过程中，设B与A的分离时的速度分别为v1和v2，对A、B构成的系统，能量关系和水平方向动量守恒有
解得
物块B与物块C发生完全弹性碰撞后速度分别为和vc，由能量关系和动量守恒有
解得
碰撞后物块B冲上滑块A，达到共速时，由水平方向动量守恒和能量关系有
B与D点的距离
解得
