湖北省咸宁市咸安区2025-2026学年上学期九年级物理期末试题-自定义类型

这是一份湖北省咸宁市咸安区2025-2026学年上学期九年级物理期末试题-自定义类型，共13页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

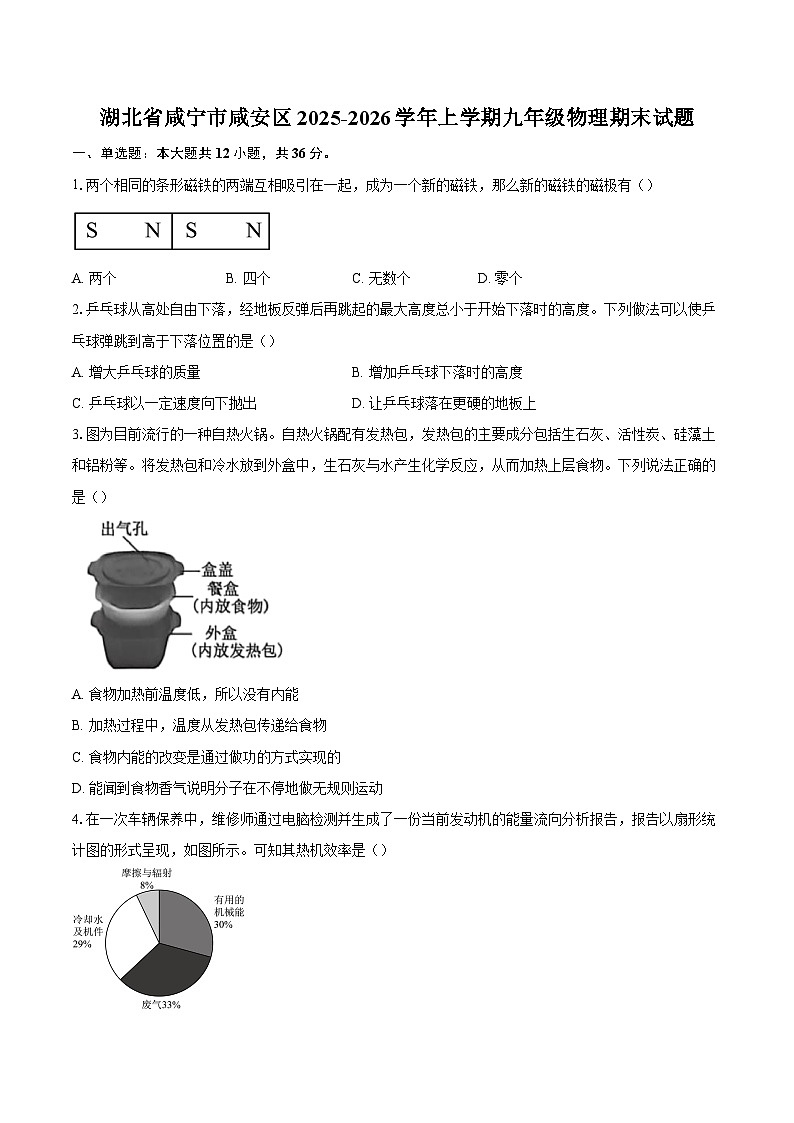

1.两个相同的条形磁铁的两端互相吸引在一起，成为一个新的磁铁，那么新的磁铁的磁极有（）
A. 两个B. 四个C. 无数个D. 零个
2.乒乓球从高处自由下落，经地板反弹后再跳起的最大高度总小于开始下落时的高度。下列做法可以使乒乓球弹跳到高于下落位置的是（）
A. 增大乒乓球的质量B. 增加乒乓球下落时的高度
C. 乒乓球以一定速度向下抛出D. 让乒乓球落在更硬的地板上
3.图为目前流行的一种自热火锅。自热火锅配有发热包，发热包的主要成分包括生石灰、活性炭、硅藻土和铝粉等。将发热包和冷水放到外盒中，生石灰与水产生化学反应，从而加热上层食物。下列说法正确的是（）
A. 食物加热前温度低，所以没有内能
B. 加热过程中，温度从发热包传递给食物
C. 食物内能的改变是通过做功的方式实现的
D. 能闻到食物香气说明分子在不停地做无规则运动
4.在一次车辆保养中，维修师通过电脑检测并生成了一份当前发动机的能量流向分析报告，报告以扇形统计图的形式呈现，如图所示。可知其热机效率是（）
A. 8%B. 29%C. 30%D. 33%

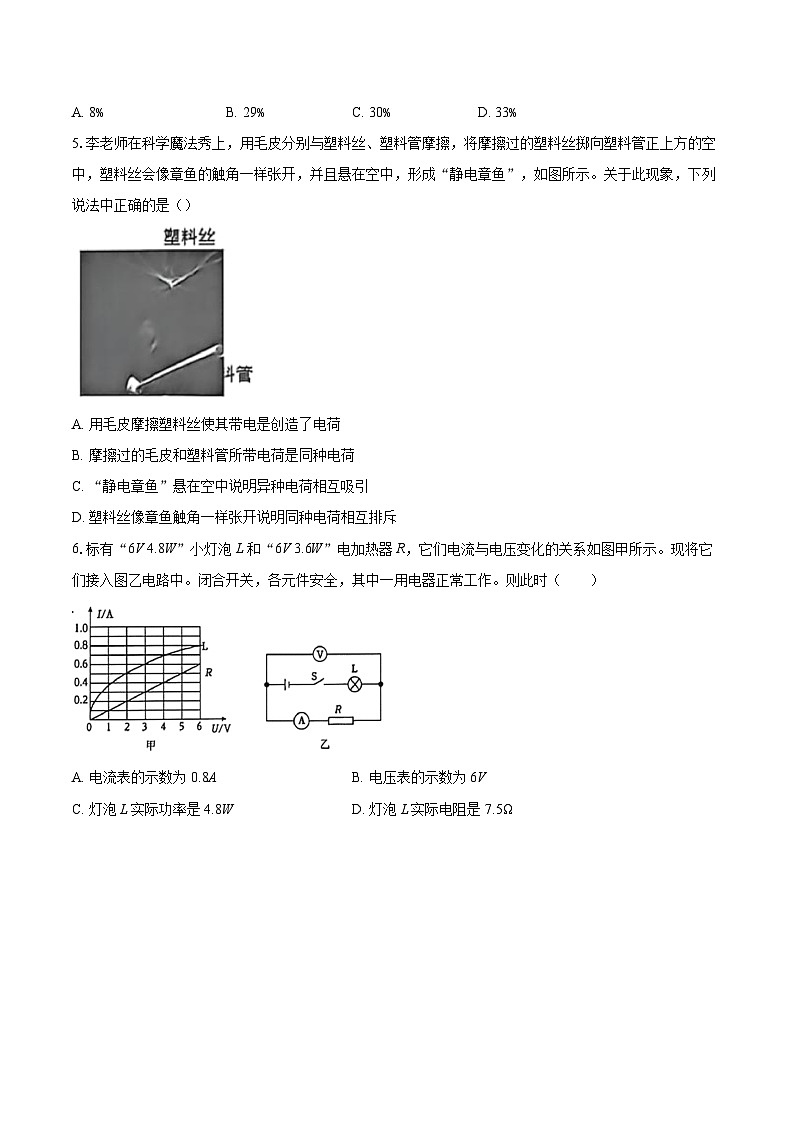

5.李老师在科学魔法秀上，用毛皮分别与塑料丝、塑料管摩擦，将摩擦过的塑料丝掷向塑料管正上方的空中，塑料丝会像章鱼的触角一样张开，并且悬在空中，形成“静电章鱼”，如图所示。关于此现象，下列说法中正确的是（）
A. 用毛皮摩擦塑料丝使其带电是创造了电荷
B. 摩擦过的毛皮和塑料管所带电荷是同种电荷
C. “静电章鱼”悬在空中说明异种电荷相互吸引
D. 塑料丝像章鱼触角一样张开说明同种电荷相互排斥
6.标有“6V 4.8W”小灯泡L和“6V 3.6W”电加热器R，它们电流与电压变化的关系如图甲所示。现将它们接入图乙电路中。闭合开关，各元件安全，其中一用电器正常工作。则此时（ ）
A. 电流表的示数为0.8AB. 电压表的示数为6V
C. 灯泡L实际功率是4.8WD. 灯泡L实际电阻是7.5Ω

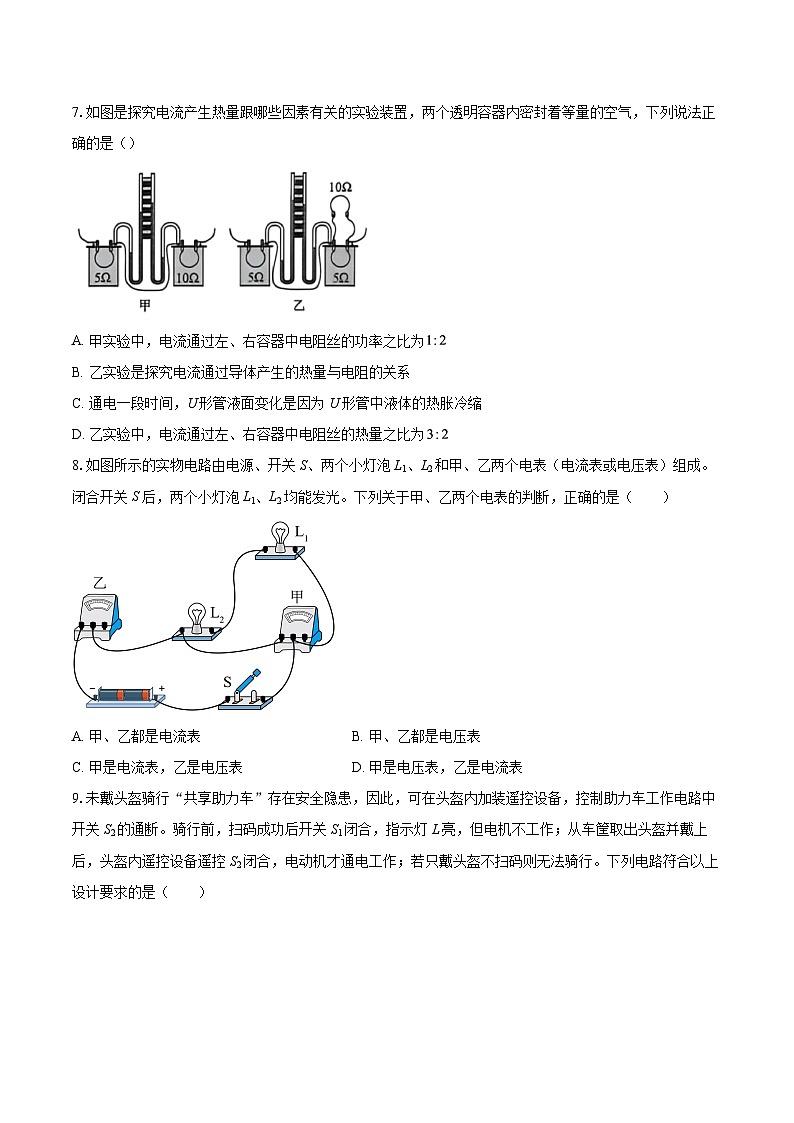

7.如图是探究电流产生热量跟哪些因素有关的实验装置，两个透明容器内密封着等量的空气，下列说法正确的是（）
A. 甲实验中，电流通过左、右容器中电阻丝的功率之比为
B. 乙实验是探究电流通过导体产生的热量与电阻的关系
C. 通电一段时间，U形管液面变化是因为U形管中液体的热胀冷缩
D. 乙实验中，电流通过左、右容器中电阻丝的热量之比为
8.如图所示的实物电路由电源、开关S、两个小灯泡L1、L2和甲、乙两个电表（电流表或电压表）组成。闭合开关S后，两个小灯泡L1、L2均能发光。下列关于甲、乙两个电表的判断，正确的是（ ）
A. 甲、乙都是电流表B. 甲、乙都是电压表
C. 甲是电流表，乙是电压表D. 甲是电压表，乙是电流表
9.未戴头盔骑行“共享助力车”存在安全隐患，因此，可在头盔内加装遥控设备，控制助力车工作电路中开关S2的通断。骑行前，扫码成功后开关S1闭合，指示灯L亮，但电机不工作；从车筐取出头盔并戴上后，头盔内遥控设备遥控S2闭合，电动机才通电工作；若只戴头盔不扫码则无法骑行。下列电路符合以上设计要求的是（ ）
A. B.
C. D.
10.如图所示分别是小新同学家上月1号和本月1号电能表的示数。小新为测试某用电器的功率，单独使用该用电器工作1分钟，电能表指示灯闪烁了40次。结合表盘上的信息可判断选项中正确的是（）
A. 小新家上个月消耗的电能为1011kW•h
B. 小新所测试用电器的实际功率是1500W
C. 小新家同时使用的用电器总功率不能超2200W
D. 电能表上指示灯闪的越快，电路消耗的电能越多
11.随着新能源电动汽车销量增长，充电桩的安装得到了普及。据了解，铝合金是充电桩外壳常用的材料，充电桩输出电压的范围是300-600V，峰值功率高达500kW。关于充电桩，下列说法正确的是（）
A. 在户外遇雷雨可进入车厢内躲避且不能接触金属部件
B. 参考充电桩参数进行配套时，选择细一些的导线更安全
C. 若充电桩起火，应迅速用水将其扑灭
D. 有经验的电工在维修充电桩时，不必断开电源
12.两个相同的容器中分别装入质量相同的甲、乙两种液体，使用相同的热源为其加热，液体温度与加热时间的关系如图所示，分析可知（）
A. 加热相同时间，液体乙吸收的热量较多B. 升高相同温度，液体甲吸收的热量较多
C. 液体乙的吸热能力比液体甲的强D. 液体甲的比热容比液体乙的比热容大
二、填空题：本大题共4小题，共20分。
13.如图所示，充电柜中的8个充电宝同时充电时，它们之间的连接方式是 联，此时充电宝相当于电路中的 ；用充电宝给手机充电，充电宝相当于电路中的 。
14.如图所示，是跨学科实践小组制作的简易热机模型。用酒精灯加热易拉罐中的水，水沸腾后产生蒸汽从管口喷出使风车转动。当有蒸汽喷出时，扇叶就转动起来。此过程由蒸汽的 能转化为扇叶的机械能。这一过程与四冲程汽油机的 冲程相似。
15.如图是某拆弹训练中定时炸弹引爆装置的模拟电路。起爆前定时开关是闭合的，此时起爆器发生了 （选填“短路”或“断路”），起爆器上 （选填“有”或“没有”）电流通过。当设定起爆时间一到，定时开关会自动断开。为使引爆装置停止工作，拆弹专家应在图中 （选填“红线”或“蓝线”）处剪断导线。
16.中考体育跳绳的次数是自动记录，其简化电路如图甲所示。电源电压为8V，是光敏电阻，是定值电阻，信号处理系统记录ab间的电压，每当绳子挡住射向的红外线时，的阻值会变大，自动计数一次。ab间电压随时间变化图像如图乙，自动计数器计数一次时，ab间的电压为 V。有红外线照射和无红外线照射时，两次光敏电阻的阻值之比为 。
三、作图题：本大题共2小题，共6分。
17.如图甲是小明家的插座面板，其内部有三孔插座，USB供电模块及开关。三孔插座和供电模块由开关控制，且可独立工作。请在图乙中用笔画线代替导线将电路连接完整。
18.如图，根据小磁针静止时的N极方向，用箭头在图中A点标出磁感线的方向和导线中B点的电流方向。
四、实验探究题：本大题共3小题，共16分。
19.小楠想测量定值电阻的阻值，图甲是她设计的电路。
丙
(1)正确连接电路后，小楠将电压表的示数分别调到1.2V、1.8V、2.5V和2.9V，并记下电流表对应数值，因实验前没设计好表格，她把测量的电流值都写在草稿纸上（如图乙）。
①请帮她在丙图表格的空白处填上合适的栏目和数据 。
②由表格数据得出：待测电阻的阻值为 Ω（保留二位小数）。
(2)若实验过程中滑动变阻器损坏，为达实验目的，除换用新滑动变阻器外，还可采用的办法是： （写一个方法）；多次测量目的是 。
20.在探究影响盐水电阻的大小因素时，小明把盐水盛在塑料管中，并在其两端安装接线柱，构成一个盐水电阻并安装在电路中，如图所示。实验前，他猜想可能因素有：①液体浓度；②液体温度；③液体体积；④液体横截面积。
(1)他在空塑料管中加入适量常温纯净水，闭合开关后发现灯泡不亮，从导电性看纯净水是 （选填“导体”或“绝缘体”）。然后他向注水口中加入一勺食盐，在等待食盐完全溶解的过程中，观察到灯泡逐渐变亮，即盐水电阻逐渐 ，说明猜想①是 （选填“正确”或“错误”）的。
(2)为探究猜想②，小明接着将盛有盐水的塑料管放入100℃热水中加温，发现盐水升温过程中，灯泡亮度变化不明显，于是提出两种改进方案：1把灯泡更换为电流表，2在原电路中接入电流表，方法更好的是 （选填“1”或“2”），理由是 ；
(3)待温度稳定后，小明用注射器缓慢从塑料管中抽取部分盐水，观察到灯泡逐渐变暗。此现象并不能说明猜想③是正确的，原因是 。
21.家用台灯大多可以通过调光装置改变亮度。跨学科实践课上，同学们制定了“项目提出——项目分析——项目实施——展示交流”的学习流程，制作一盏简易调“光台灯，达到调节灯光亮度的目的。
(1)甲组同学选择电源、开关、滑动变阻器、小灯泡，导线若干，连接如图甲所示电路，其中调节灯光亮度的元件是 ；
(2)乙组同学选用电位器来代替滑动变阻器，电位器的结构图如图乙所示，、、为三个接线柱，转动旋钮可以改变电阻丝接入电路的 ，从而改变接入电路的电阻。顺时针旋转旋钮时电灯变亮，应将 接线柱接入电路；
(3)丙组同学设计了如图丙所示的分挡调节台灯，开关接1触点时为断路，接2触点或4触点时，通过灯的电流分别为和，灯丝电阻为（不随温度变化），若，则电阻 ；（用和表示）
(4)有的同学还选用了声控开关，用按钮开关或声控开关分别控制台灯，下列开关部分电路的设计图符合题意的是 ；
A． B．
(5)乙组同学展示作品时，发现闭合控制开关，当电位器旋钮旋转到端时，小灯泡不发光，小明同学提出可以去掉电路中的控制开关，只用电位器旋钮来控制灯的亮暗。你认为小明同学的建议 （选填“合理”或“不合理”）。
五、计算题：本大题共2小题，共22分。
22.在设计恒温电热杯实践中，某同学用电压表来显示温度的变化，其原理如图甲所示。其中电源电压保持不变，R是热敏电阻，其阻值随温度变化的图像如图乙所示；R0为定值电阻，其阻值R0=20Ω。当恒温电热杯温度为20℃时，电压表示数为2V。求：
(1)当恒温电热杯温度为20℃时，通过电阻R的电流？
(2)电源电压是多少？
(3)当电压表示数为4V时，恒温电热杯的温度是多少？
23.图甲为电火锅，简化电路如图乙所示，R1和R2均为电热丝，S1和S2为温控开关，其中S2有A、B两个触点，可实现三挡的转换。当S1闭合，S2连接触点A时，处于高温挡，功率为2200W，当S1闭合，S2连接触点B时，处于中温挡，功率为1100W，图丙是在一次使用过程中电火锅功率与时间的关系图像，求：
(1)处于高温挡时电火锅工作的电流；
(2)本次使用过程中，在“中温挡”阶段消耗的电能；
(3)电火锅在“高温挡”阶段，将4kg的火锅汤从30℃加热到96℃，此过程中电火锅的热效率。[c火锅汤=4.0×103J/（kg·℃）]
1.【答案】A
2.【答案】C
3.【答案】D
4.【答案】C
5.【答案】D
6.【答案】B
7.【答案】A
8.【答案】D
9.【答案】B
10.【答案】B
11.【答案】A
12.【答案】C
13.【答案】并
用电器
电源

14.【答案】内
做功

15.【答案】短路
没有
蓝线

16.【答案】4

17.【答案】​​​​​​​
18.【答案】
19.【答案】电流/A；
0.2、0.3、0.4、0.5 6.01
改变电源电压（如增减串联电池的节数）
减小误差

20.【答案】绝缘体
减小
正确
2
避免盐水的电阻过小，电路中电流过大，超出电流表量程
抽取盐水时，液体横截面积和体积同时改变

21.【答案】滑动变阻器
长度
B、C
​​​​​​​
A
不合理

22.【答案】解：（1）由图乙可知，当温度 时，热敏电阻的阻值 。此时电压表示数为 。根据欧姆定律，通过电阻R的电流为
（2）因为 与 串联，此时定值电阻 两端的电压为
电源电压为
（3）当电压表示数 时，定值电阻 两端的电压为
此时电路中的电流为
此时热敏电阻的阻值为
由图乙可知，当热敏电阻的阻值为 时，对应的温度为

23.【答案】解：（1）由P=UI可知，处于高温挡时电饭锅正常工作时的电流
（2）本次使用过程中，在“中温挡”阶段，第10min-25min共900s，消耗的电能为
（3）火锅汤吸收的热量
由 可知，在“高温快速涮煮”阶段消耗的电能
过程中电火锅的热效率
实验次数
1
2
3
4
电压/V
1.2
1.8
2.5
2.9
