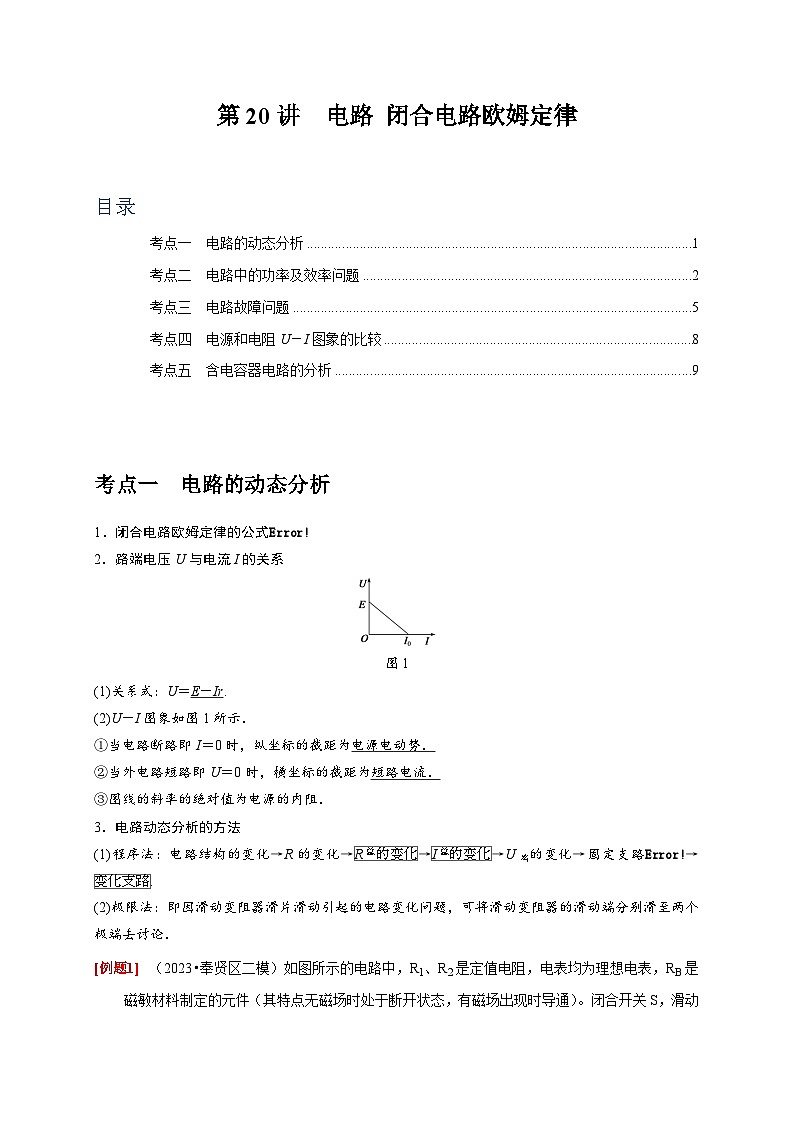

高考物理一轮考点复习精讲精练第20讲　电路 闭合电路欧姆定律（2份，原卷版+解析版）

这是一份高考物理一轮考点复习精讲精练第20讲　电路 闭合电路欧姆定律（2份，原卷版+解析版），文件包含高考物理一轮考点复习精讲精练第20讲电路闭合电路欧姆定律原卷版docx、高考物理一轮考点复习精讲精练第20讲电路闭合电路欧姆定律解析版docx等2份试卷配套教学资源，其中试卷共51页， 欢迎下载使用。
目录
TOC \ "1-3" \h \z \u \l "_Tc134648578" 考点一 电路的动态分析 PAGEREF _Tc134648578 \h 1
\l "_Tc134648579" 考点二 电路中的功率及效率问题 PAGEREF _Tc134648579 \h 2
\l "_Tc134648580" 考点三 电路故障问题 PAGEREF _Tc134648580 \h 5
\l "_Tc134648581" 考点四 电源和电阻U－I图象的比较 PAGEREF _Tc134648581 \h 8
\l "_Tc134648582" 考点五 含电容器电路的分析 PAGEREF _Tc134648582 \h 9
考点一 电路的动态分析
1．闭合电路欧姆定律的公式eq \b\lc\{\rc\ (\a\vs4\al\c1(I＝\f(E,R＋r)只适用于纯电阻电路,E＝U外＋U内适用于任何电路))
2．路端电压U与电流I的关系
图1
(1)关系式：U＝E－Ir.
(2)U－I图象如图1所示．
①当电路断路即I＝0时，纵坐标的截距为电源电动势．
②当外电路短路即U＝0时，横坐标的截距为短路电流．
③图线的斜率的绝对值为电源的内阻．
3．电路动态分析的方法
(1)程序法：电路结构的变化→R的变化→eq \x(R总的变化)→eq \x(I总的变化)→U端的变化→固定支路eq \b\lc\{\rc\ (\a\vs4\al\c1(并联分流I,串联分压U))→eq \x(变化支路).
(2)极限法：即因滑动变阻器滑片滑动引起的电路变化问题，可将滑动变阻器的滑动端分别滑至两个极端去讨论．

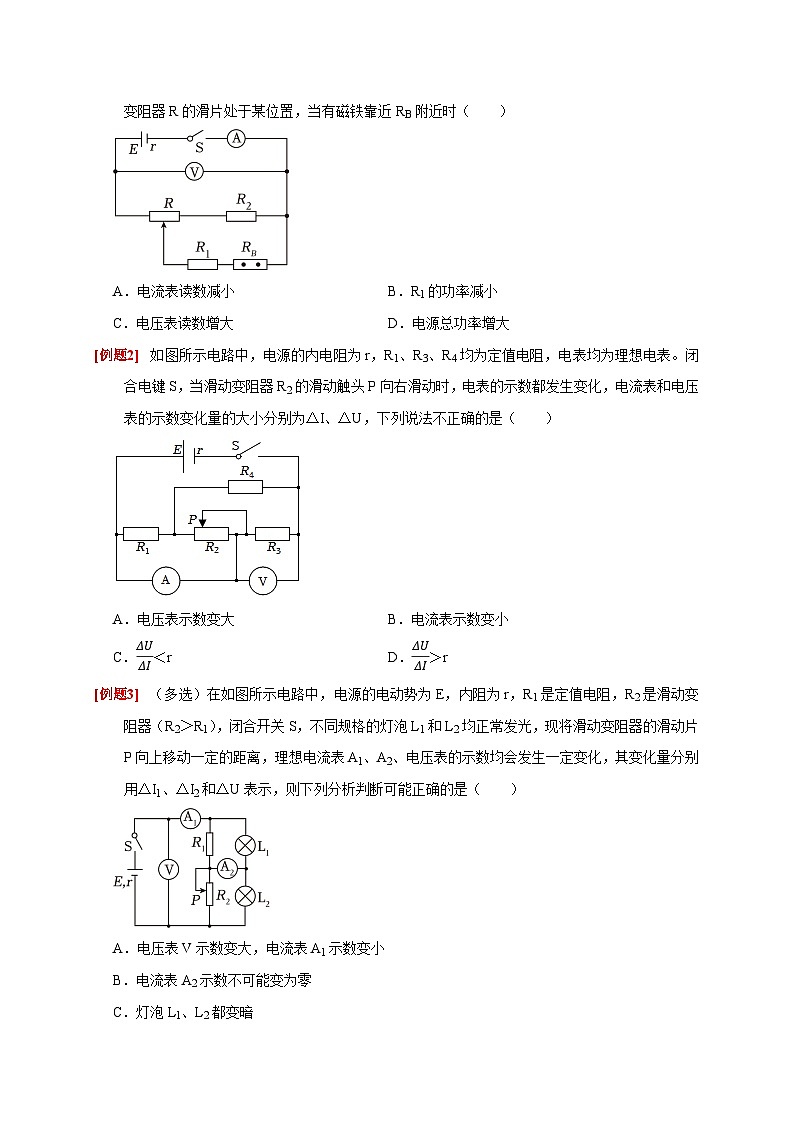

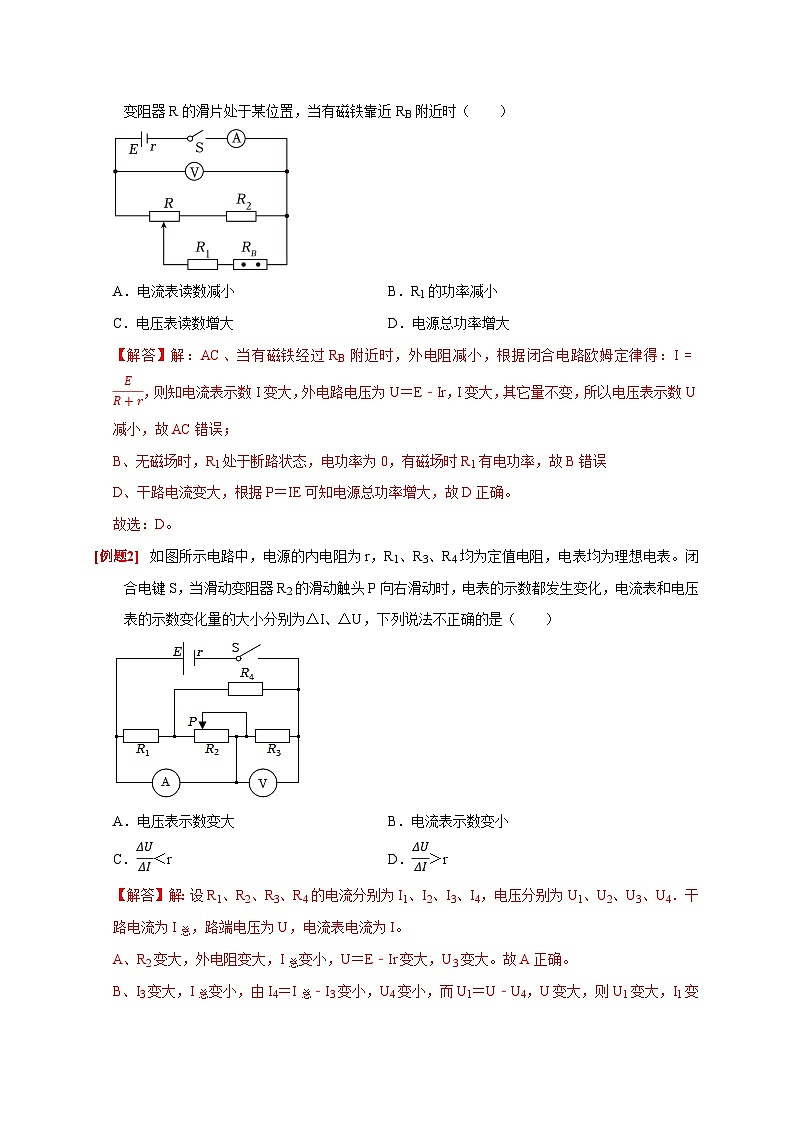

（2023•奉贤区二模）如图所示的电路中，R1、R2是定值电阻，电表均为理想电表，RB是磁敏材料制定的元件（其特点无磁场时处于断开状态，有磁场出现时导通）。闭合开关S，滑动变阻器R的滑片处于某位置，当有磁铁靠近RB附近时（ ）
A．电流表读数减小B．R1的功率减小
C．电压表读数增大D．电源总功率增大
如图所示电路中，电源的内电阻为r，R1、R3、R4均为定值电阻，电表均为理想电表。闭合电键S，当滑动变阻器R2的滑动触头P向右滑动时，电表的示数都发生变化，电流表和电压表的示数变化量的大小分别为ΔI、ΔU，下列说法不正确的是（ ）
A．电压表示数变大B．电流表示数变小
C．ΔUΔI＜rD．ΔUΔI＞r

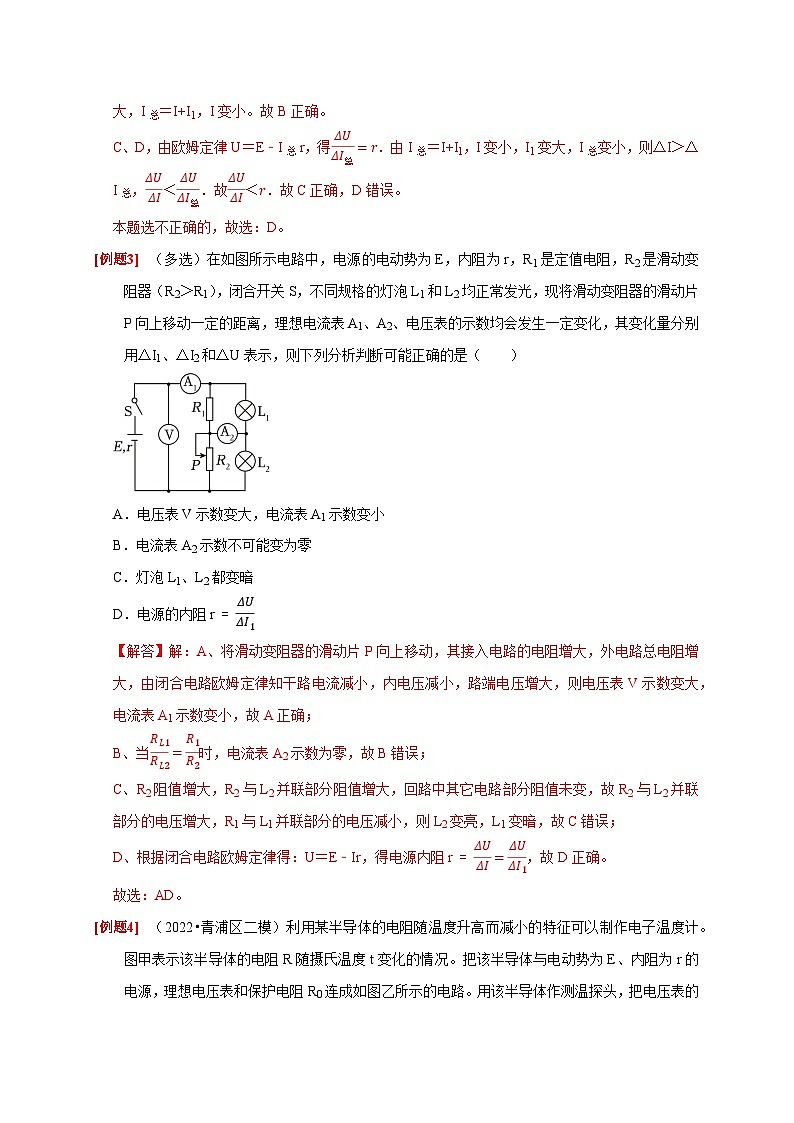

（多选）在如图所示电路中，电源的电动势为E，内阻为r，R1是定值电阻，R2是滑动变阻器（R2＞R1），闭合开关S，不同规格的灯泡L1和L2均正常发光，现将滑动变阻器的滑动片P向上移动一定的距离，理想电流表A1、A2、电压表的示数均会发生一定变化，其变化量分别用ΔI1、ΔI2和ΔU表示，则下列分析判断可能正确的是（ ）
A．电压表V示数变大，电流表A1示数变小
B．电流表A2示数不可能变为零
C．灯泡L1、L2都变暗
D．电源的内阻r=ΔUΔI1
（2022•青浦区二模）利用某半导体的电阻随温度升高而减小的特征可以制作电子温度计。图甲表示该半导体的电阻R随摄氏温度t变化的情况。把该半导体与电动势为E、内阻为r的电源，理想电压表和保护电阻R0连成如图乙所示的电路。用该半导体作测温探头，把电压表的电压刻度改为相应的温度刻度，就得到了一个简易的电子温度计。下列说法正确的是（ ）
A．电压较大的刻度对应较高的温度
B．电压刻度0V对应的就是0℃
C．该电子温度计表盘上温度的刻度是均匀的
D．若电池用久后内阻r变大，用该温度计测量的温度要比真实值偏高
如图甲所示，条形码扫描笔的原理是扫描笔头在条形码上匀速移动时，遇到黑色线条，发光二极管发出的光线将被吸收，光敏三极管接收不到反射光，呈高阻抗；遇到白色间隔，光线被反射到光敏三极管，三极管呈低阻抗。光敏三极管将条形码变成一个个电脉冲信号，信号经信号处理系统处理，即完成对条形码信息的识别，等效电路图如图乙所示，其中R为光敏三极管的等效电阻，R0为定值电阻，下列判断正确的是（ ）
A．当扫描笔头在白色线条上移动时，信号处理系统获得高电压
B．当扫描笔头在黑色间隔上移动时，信号处理系统获得高电压
C．扫描速度对信号处理系统接收到的电压信号无影响
D．扫描笔头外壳出现破损漏光，仍然能正常工作
考点二 电路中的功率及效率问题
1．电源的总功率
(1)任意电路：P总＝IE＝IU外＋IU内＝P出＋P内．
(2)纯电阻电路：P总＝I2(R＋r)＝eq \f(E2,R＋r).
2．电源内部消耗的功率：P内＝I2r＝IU内＝P总－P出．
3．电源的输出功率
(1)任意电路：P出＝IU＝IE－I2r＝P总－P内．
(2)纯电阻电路：P出＝I2R＝eq \f(E2R,R＋r2)＝eq \f(E2,\f(R－r2,R)＋4r).
(3)纯电阻电路中输出功率随R的变化关系
①当R＝r时，电源的输出功率最大为Pm＝eq \f(E2,4r).
②当R>r时，随着R的增大输出功率越来越小．
③当R
