初中物理沪科版（2024）八年级全册（2024）探究：凸透镜成像的规律当堂达标检测题

这是一份初中物理沪科版（2024）八年级全册（2024）探究：凸透镜成像的规律当堂达标检测题，共22页。

A．这个清晰的像是倒立、缩小的实像
B．此凸透镜的焦距可能为15cm
C．将蜡烛移动到25cm刻度处，向右移动光屏，光屏上再次得到的清晰的像将变大
D．保持蜡烛和光屏位置不变，将凸透镜移动到65cm刻度线处，光屏上成倒立缩小的像
2．在探究凸透镜成像规律的实验中，当蜡烛、凸透镜、光屏的位置如图所示时，在光屏上能成一清晰的像，则下列说法正确的是（ ）
A．图示为照相机的原理图
B．此时所成的像是倒立、放大的虚像
C．将蜡烛向左移动，调整光屏的位置，所成的像会逐渐缩小
D．将蜡烛向左移动，仍要得到清晰的像，需要向右调整光屏的位置
3．在探究凸透镜成像的实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成一清晰的像。现将蜡烛向左移动5cm，后移动光屏使光屏上的像再次清晰。以下判断正确的是（ ）
A．需将光屏适当右移，移动距离大于5cm
B．需将光屏适当左移，移动距离小于5cm
C．移动后光屏上会成放大的像
D．该凸透镜焦距为20cm

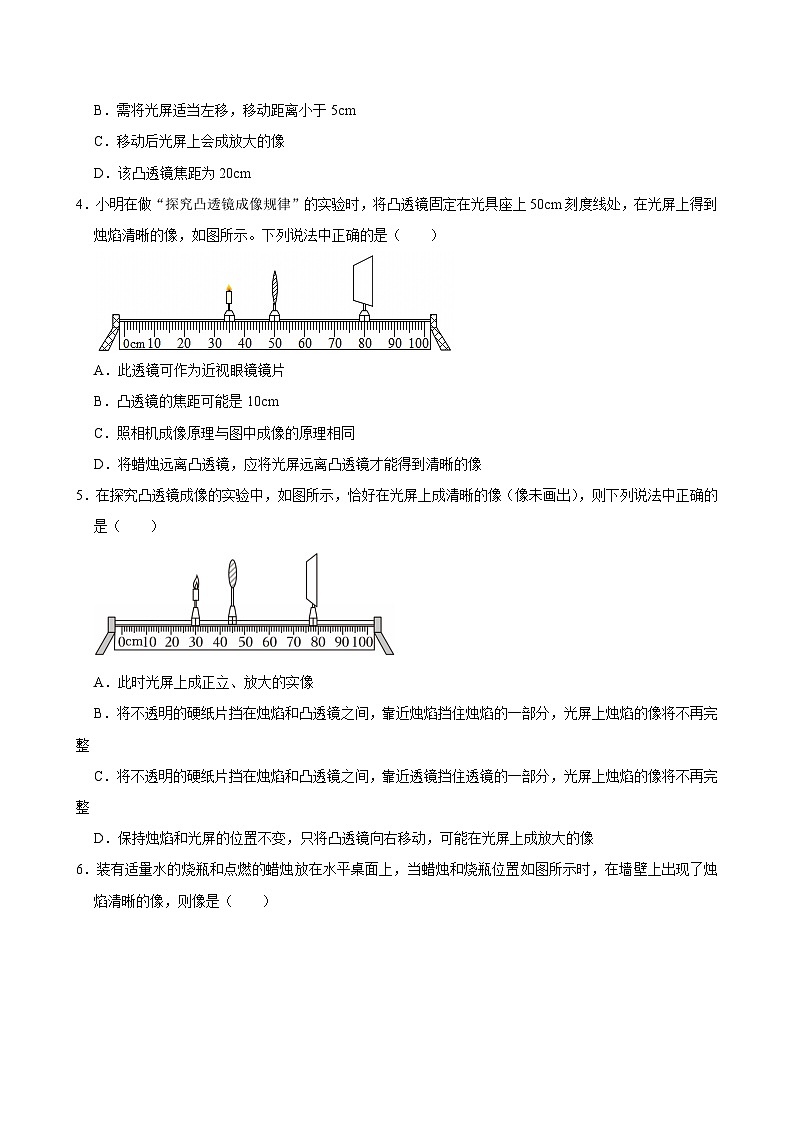

4．小明在做“探究凸透镜成像规律”的实验时，将凸透镜固定在光具座上50cm刻度线处，在光屏上得到烛焰清晰的像，如图所示。下列说法中正确的是（ ）
A．此透镜可作为近视眼镜镜片
B．凸透镜的焦距可能是10cm
C．照相机成像原理与图中成像的原理相同
D．将蜡烛远离凸透镜，应将光屏远离凸透镜才能得到清晰的像
5．在探究凸透镜成像的实验中，如图所示，恰好在光屏上成清晰的像（像未画出），则下列说法中正确的是（ ）
A．此时光屏上成正立、放大的实像
B．将不透明的硬纸片挡在烛焰和凸透镜之间，靠近烛焰挡住烛焰的一部分，光屏上烛焰的像将不再完整
C．将不透明的硬纸片挡在烛焰和凸透镜之间，靠近透镜挡住透镜的一部分，光屏上烛焰的像将不再完整
D．保持烛焰和光屏的位置不变，只将凸透镜向右移动，可能在光屏上成放大的像

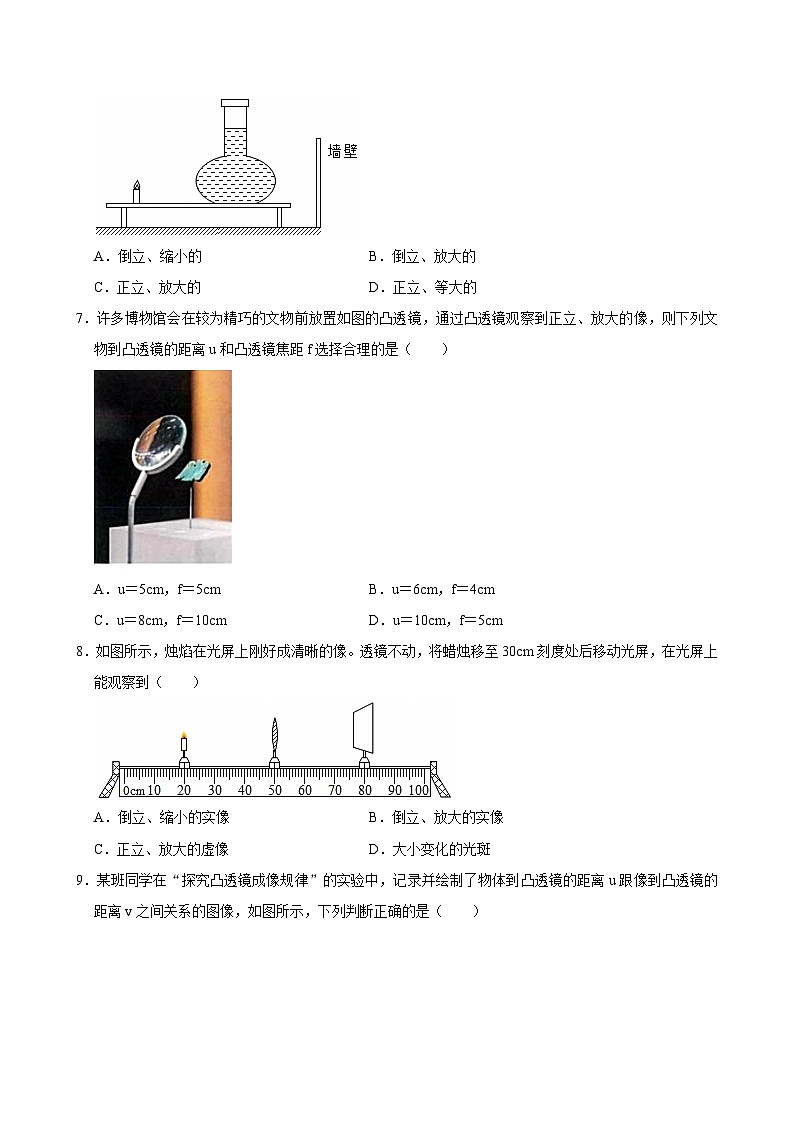

6．装有适量水的烧瓶和点燃的蜡烛放在水平桌面上，当蜡烛和烧瓶位置如图所示时，在墙壁上出现了烛焰清晰的像，则像是（ ）
A．倒立、缩小的B．倒立、放大的
C．正立、放大的D．正立、等大的
7．许多博物馆会在较为精巧的文物前放置如图的凸透镜，通过凸透镜观察到正立、放大的像，则下列文物到凸透镜的距离u和凸透镜焦距f选择合理的是（ ）
A．u＝5cm，f＝5cmB．u＝6cm，f＝4cm
C．u＝8cm，f＝10cmD．u＝10cm，f＝5cm
8．如图所示，烛焰在光屏上刚好成清晰的像。透镜不动，将蜡烛移至30cm刻度处后移动光屏，在光屏上能观察到（ ）
A．倒立、缩小的实像B．倒立、放大的实像
C．正立、放大的虚像D．大小变化的光斑
9．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图像，如图所示，下列判断正确的是（ ）
A．该凸透镜的焦距是20cm
B．当u＝15cm时，在光屏上能得到一个缩小的像
C．当u＝25cm时，凸透镜成放大的像，投影仪就是根据这一原理制成的
D．把物体从距凸透镜20cm处移动到30cm处的过程中，像逐渐变小
二．填空题（共5小题）
11．如图所示，在探究凸透镜成像规律实验时，光屏（图中未画出）上恰好成清晰等大的像，由此可知此凸透镜焦距是 cm；保持透镜位置不动，将蜡烛向 （选填“左”或“右”）移动，适当移动光屏，可以成缩小的像。
12．小明利用如图所示的器材探究凸透镜成像规律。
（1）安装好器材后，调节烛焰、凸透镜和光屏，使它们三者中心在 ；
（2）如图甲所示，用一束平行光平行于凸透镜主光轴入射，前后移动光屏最终得到一个最小、最亮的光斑，则该凸透镜的焦距为 cm。
（3）如图乙所示，光屏上得到了烛焰清晰的像，将一个凹透镜放在蜡烛和凸透镜之间，光屏上的像变得模糊了，向 （选填“左”或“右”）移动光屏，像又变得清晰了，用这种方法可以矫正 （选填“近视”或“远视”）眼。
13．小明用如图所示装置做凸透镜成像规律的实验，凸透镜的焦距为10cm，若蜡烛放置在10cm刻度线处，移动光屏，在光屏上呈现倒立、 的实像；若蜡烛放置在35cm刻度线处，移动光屏，在光屏上呈现倒立、 的实像；若蜡烛放置在46cm刻度线处，移动光屏，在光屏上 （填“能观察到”或“不能观察到”）像。
14．如图所示是某小组探究凸透镜成像规律时，将蜡烛放在凸透镜前，调整光屏，直至看到清晰的像，此时像高为h1， 就是应用这一原理工作的，如果将蜡烛向左移动一段距离，为了使光屏上成清晰的像，应将光屏向 移动，此时像高为h2，由实验可知，它们的大小关系是h1 h2。
15．某同学用自制的水透镜做凸透镜成像实验，在光屏上得到了清晰的像。如图，他向水透镜中注水，则水透镜的焦距 （选填“变大”或“变小”）。不改变蜡烛和透镜的位置，要使光屏上再次得到清晰的像，应将光屏向 （选填“靠近”或“远离”）透镜的方向移动，或者在透镜前放置一副 （选填“远视”或“近视”）眼镜。
三．解答题（共5小题）
16．小亮同学用一个未知焦距的凸透镜探究凸透镜的成像规律。
（1）将蜡烛、凸透镜和光屏放在光具座上，并使烛焰、透镜和光屏三者的中心在同一高度，调整的目的是 。
（2）小亮同学按要求进行观察和测量，并将观测情况记录在下表中：
（3）此凸透镜的焦距为 cm。
（4）表格中实验序号2中像的性质为 ，实验序号4中像距的大小为 。
（5）当蜡烛从远处向透镜靠近时，仍要在光屏上得到清晰的像，光屏应向 （选填“靠近”或“远离”）透镜的方向移动。
17．在探究“凸透镜成像规律”的实验中
（1）为了使蜡烛的像出现在光屏的中央，应调整蜡烛，凸透镜和光屏三者的中心在 。
（2）如图甲所示，在蜡烛在光屏上成倒立，等大的像，则凸透镜的焦距f＝ cm，若保持凸透镜的位置不变，将蜡烛逐渐靠近凸透镜，要使光屏上仍能得到清晰的像，光屏应 （选填“靠近”“远离”）凸透镜。
（3）如图乙所示，将蜡烛放在P点的位置，若用不透明的纸张将凸透镜中间的阴影部分遮挡，则所成的像的形状 （选填“不变”、“缺少中间部分”）。
（4）小华在实验一开始的时候，不管怎么移动光屏，总无法看到清晰的像，可能的原因有 。
A.烛焰、凸透镜和光屏的中心不在同一高度
B.蜡烛放在一倍焦距以内
C.光具座的总长度小于四倍焦距
D.凸透镜破损了
（5）如图所示的四种情况，S是发光点，Sˊ是S经凸透镜后所成的像，MN是凸透镜的主光轴，其中哪一种不可能是凸透镜成像的结果 。
18．小金用自制的水凸透镜（当向水凸透镜立注水时焦距变小，抽水时焦距变大）来探究“凸透镜成像规律“。
（1）如图甲所示，此时水凸透镜的焦距为 cm。
（2）小金将蜡烛、水凸透镜和光屏调整至图乙所示的位置时，光屏上出现清晰的像，此时像的性质是倒立、 的实像。
（3）在图乙装置的基础上，小金利用注射器向水凸透镜中注入少许水，光屏上原来清晰的像变得模糊不清。请你解释原因： 。
（4）小金要想重新得到清晰的烛焰像，在蜡烛、水凸透镜、光屏的位置都不变的情况下，在水凸透镜前戴一个合适的透镜，来模拟视觉的矫正，下列图片中符合矫正前后的成像情况的是 。（填序号）
19．用如图所示的装置做“探究凸透镜成像规律”实验。图甲中一束平行光射向凸透镜，光屏上得到一个最小、最亮的光斑（未画出）。
（1）图乙中烛焰在光屏上恰好成一清晰的像（未画出），则该透镜的焦距是 厘米。
（2）图乙中将凸透镜移到55厘米刻度线处，则将光屏移动到 厘米刻度线处，可以再次看到清晰的像。
（3）若在图乙中用塑料吸管对准A点沿垂直于纸面方向持续用力吹气，发现光屏上“烛焰尖部”变模糊，则将光屏向 移动，“烛焰尖部”又会变清晰。
20．小华在探究凸透镜的成像规律时，进行如下实验：
（1）小华到室外利用太阳光测量凸透镜的焦距，他将该凸透镜正对着太阳光，此时纸上呈现一个最小的光斑，如图甲所示，该凸透镜的焦距为 厘米。
（2）当烛焰位于图乙所示位置时，移动光屏，可在光屏上得到一个清晰的倒立的实像；若将蜡烛远离透镜2厘米，此时光屏上的像比原来的像模糊些。若不移动光屏，在凸透镜前适当的位置放置 （选填“近视眼镜”或“远视眼镜”），也可以在光屏上再次出现清晰的像。

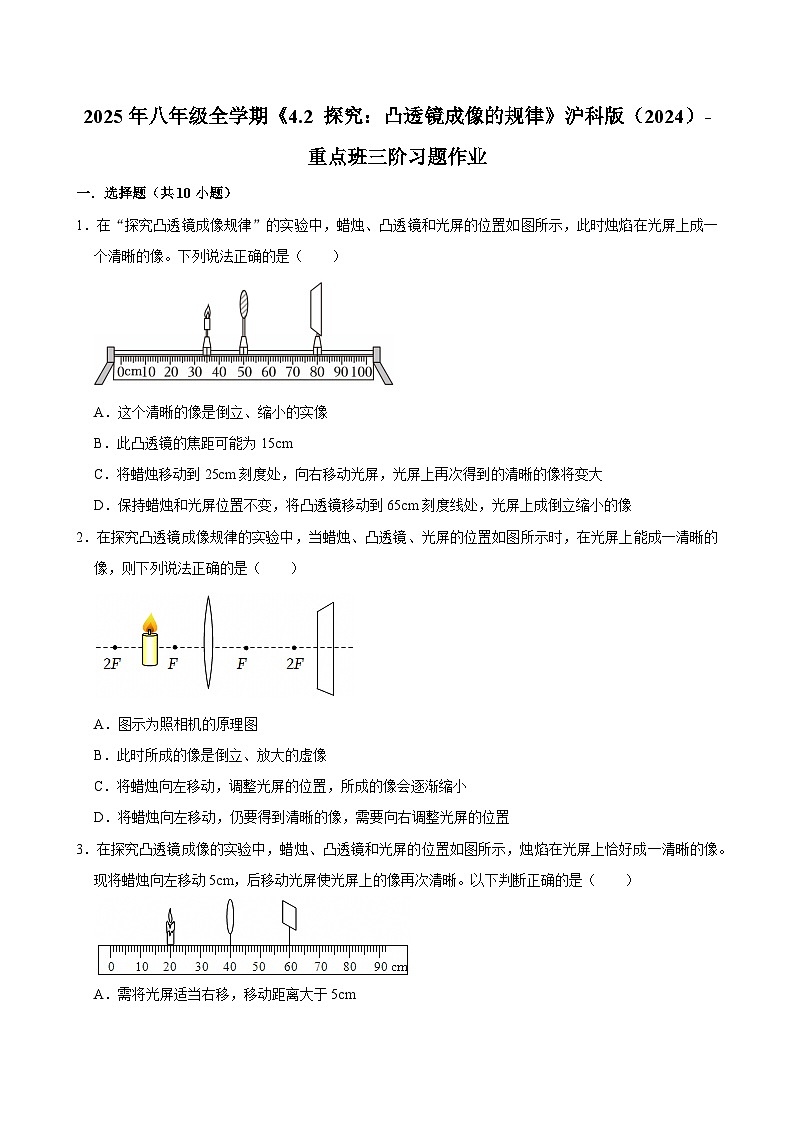

2025年八年级全学期《4.2 探究：凸透镜成像的规律》沪科版（2024）-重点班三阶习题作业
参考答案与试题解析
一．选择题（共10小题）
1．在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏的位置如图所示，此时烛焰在光屏上成一个清晰的像。下列说法正确的是（ ）
A．这个清晰的像是倒立、缩小的实像
B．此凸透镜的焦距可能为15cm
C．将蜡烛移动到25cm刻度处，向右移动光屏，光屏上再次得到的清晰的像将变大
D．保持蜡烛和光屏位置不变，将凸透镜移动到65cm刻度线处，光屏上成倒立缩小的像
【答案】D
【解答】解：A．由图知，此时物距小于像距，成倒立、放大的实像，故A错误；
B．图中物距为：u＝50.0cm﹣35.0cm＝15.0cm；像距为：v＝80.0cm﹣50.0cm＝30.0cm；
此时物距满足f＜u＝15.0cm＜2f﹣﹣﹣﹣﹣﹣﹣﹣①
像距满足v＝30.0cm＞2f﹣﹣﹣﹣﹣﹣﹣﹣﹣②
联立①②解得：7.5cm＜f＜15cm，故B错误；
C．将蜡烛移动到25cm刻度处，此时物距变大，根据凸透镜成像规律“物远像近，像变小”可知，向左移动光屏，光屏上再次得到的清晰的像将变小，故C错误；
D．根据折射时光路是可逆的，保持蜡烛和光屏的位置不变，将凸透镜移到65cm刻度线处时，此时物距等于原来的像距30cm（即此时物距处于f和2f之间），像距等于原来的物距15cm，凸透镜成倒立、缩小的实像；故D正确。
故选：D。
2．在探究凸透镜成像规律的实验中，当蜡烛、凸透镜、光屏的位置如图所示时，在光屏上能成一清晰的像，则下列说法正确的是（ ）
A．图示为照相机的原理图
B．此时所成的像是倒立、放大的虚像
C．将蜡烛向左移动，调整光屏的位置，所成的像会逐渐缩小
D．将蜡烛向左移动，仍要得到清晰的像，需要向右调整光屏的位置
【答案】C
【解答】解：AB、根据图片可知，此时的物距f＜u＜2f，成倒立、放大的实像，为投影仪的成像原理，故A、B错误；
CD、当蜡烛向左移动时，物距增大，根据“物远像近像变小”的规律可知，此时像距减小，需要向左调整光屏的位置，所成的像变小，故C正确，D错误。
故选：C。
3．在探究凸透镜成像的实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成一清晰的像。现将蜡烛向左移动5cm，后移动光屏使光屏上的像再次清晰。以下判断正确的是（ ）
A．需将光屏适当右移，移动距离大于5cm
B．需将光屏适当左移，移动距离小于5cm
C．移动后光屏上会成放大的像
D．该凸透镜焦距为20cm
【答案】B
【解答】解：D、由图易知：
u＝v＝20.0cm；
结合凸透镜成像特点得：
u＝v＝2f＝20.0cm；
解得该凸透镜的焦距为：
f＝10.0cm，
故D错误；
AB、当物距u＞2f时，像距f＜v＜2f；在物距大于2倍焦距的条件下，当物距变大时，像距变小，且物距变化的距离要大于像距的变化距离。现将蜡烛向左移动5cm，物距变大，故需将光屏适当左移，移动距离小于5cm，故A错误；B正确；
C、因物距变大，像距变小，像变小，光屏上不会成放大的像，故C错误。
故选：B。
4．小明在做“探究凸透镜成像规律”的实验时，将凸透镜固定在光具座上50cm刻度线处，在光屏上得到烛焰清晰的像，如图所示。下列说法中正确的是（ ）
A．此透镜可作为近视眼镜镜片
B．凸透镜的焦距可能是10cm
C．照相机成像原理与图中成像的原理相同
D．将蜡烛远离凸透镜，应将光屏远离凸透镜才能得到清晰的像
【答案】B
【解答】解：A、在“探究凸透镜成像规律”的实验中，所用透镜为凸透镜，而近视眼镜镜片是凹透镜，故A错误；
B、由图可知，u＜v，且成实像，说明2f＞u＝15cm＞f，v＝30cm＞2f，即15cm＞f＞7.5cm，所以凸透镜的焦距可能是10cm，故B正确；
C、由图可知，此时物距小于像距，根据凸透镜成实像时，物距小于像距，成倒立放大的实像，投影仪就是利用此原理制成的，故C错误；
D、将蜡烛远离凸透镜，此时物距增大，根据凸透镜成实像时，物远像近像变小，可知，应将光屏靠近凸透镜才能得到清晰的像，故D错误。
故选：B。
5．在探究凸透镜成像的实验中，如图所示，恰好在光屏上成清晰的像（像未画出），则下列说法中正确的是（ ）
A．此时光屏上成正立、放大的实像
B．将不透明的硬纸片挡在烛焰和凸透镜之间，靠近烛焰挡住烛焰的一部分，光屏上烛焰的像将不再完整
C．将不透明的硬纸片挡在烛焰和凸透镜之间，靠近透镜挡住透镜的一部分，光屏上烛焰的像将不再完整
D．保持烛焰和光屏的位置不变，只将凸透镜向右移动，可能在光屏上成放大的像
【答案】B
【解答】解：A、由图可知，此时物距小于像距，根据凸透镜成实像时，物距小于像距，成倒立、放大的实像，故A错误；
B、将不透明的硬纸片挡在烛焰和凸透镜之间，靠近烛焰挡住烛焰的一部分时，由于不是完整烛焰的光射到凸透镜上，所以光屏上烛焰的像将不再完整，故B正确；
C、将不透明的硬纸片挡在烛焰和凸透镜之间，靠近透镜挡住透镜的一部分，剩余部分仍能会聚光线成完整的像，但由于会聚的光线比原来减少，所以像比原来变暗，故C错误；
D、保持烛焰和光屏的位置不变，只将凸透镜向右移动，根据折射现象中，光路可逆，会在光屏上成倒立、缩小的实像，故D错误。
故选：B。
6．装有适量水的烧瓶和点燃的蜡烛放在水平桌面上，当蜡烛和烧瓶位置如图所示时，在墙壁上出现了烛焰清晰的像，则像是（ ）
A．倒立、缩小的B．倒立、放大的
C．正立、放大的D．正立、等大的
【答案】A
【解答】解：装水的烧瓶相当于一个凸透镜，墙壁相当于光屏；由题意和图示可知，此时在墙壁上出现了烛焰清晰的像（实像），且物距大于像距，根据凸透镜成像规律可知，此时所成的像为倒立、缩小的，故A正确。
故选：A。
7．许多博物馆会在较为精巧的文物前放置如图的凸透镜，通过凸透镜观察到正立、放大的像，则下列文物到凸透镜的距离u和凸透镜焦距f选择合理的是（ ）
A．u＝5cm，f＝5cmB．u＝6cm，f＝4cm
C．u＝8cm，f＝10cmD．u＝10cm，f＝5cm
【答案】C
【解答】解：博物馆会在较为精巧的文物前放置凸透镜，看到正立的像，故主要起放大镜作用，看到的是正立放大的虚像，文物放在焦点之内，即u＜f，由此可知，只有C符合题意，ABD不符合题意。
故选：C。
8．如图所示，烛焰在光屏上刚好成清晰的像。透镜不动，将蜡烛移至30cm刻度处后移动光屏，在光屏上能观察到（ ）
A．倒立、缩小的实像B．倒立、放大的实像
C．正立、放大的虚像D．大小变化的光斑
【答案】见试题解答内容
【解答】解：如图u＝50.0cm﹣20.0cm＝30.0cm，v＝80.0cm﹣50.0cm＝30.0cm，此时u＝v，成倒立等大的实像，则物距和像距都为2f，则f＝15.0cm；
将蜡烛移至30cm刻度处，物距在一倍焦距和二倍焦距之间，成倒立、放大的实像。
故选：B。
9．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图像，如图所示，下列判断正确的是（ ）
A．该凸透镜的焦距是20cm
B．当u＝15cm时，在光屏上能得到一个缩小的像
C．当u＝25cm时，凸透镜成放大的像，投影仪就是根据这一原理制成的
D．把物体从距凸透镜20cm处移动到30cm处的过程中，像逐渐变小
【答案】D
【解答】解：A、由图可知，u＝v＝20cm，根据u＝v＝2f，成倒立、等大的实像，即2f＝20cm，因此该凸透镜的焦距f＝10cm，故A错误；
B、当u＝15cm时，2f＞u＝15cm＞f，成倒立、放大的实像，故B错误；
C、当u＝25cm时，u＝25cm＞2f，成倒立、缩小的实像，照相机就是利用此原理制成的，故C错误；
D、把物体从距凸透镜20cm处移动到30cm处的过程中，物距增大，根据凸透镜成实像时，物远像近像变小可知，像逐渐变小，故D正确。
故选：D。
二．填空题（共5小题）
11．如图所示，在探究凸透镜成像规律实验时，光屏（图中未画出）上恰好成清晰等大的像，由此可知此凸透镜焦距是 10.0 cm；保持透镜位置不动，将蜡烛向 左 （选填“左”或“右”）移动，适当移动光屏，可以成缩小的像。
【答案】10.0；左。
【解答】解：由图可知，此时物距u＝40.0cm﹣20.0cm＝20.0cm，根据u＝v＝2f，成倒立、等大的实像，即2f＝20.0cm，故该凸透镜的焦距为f＝10.0cm；
根据凸透镜成实像时，物远像近像变小可知，保持透镜位置不动，将蜡烛向左移动，适当移动光屏，可以成缩小的像。
故答案为：10.0；左。
12．小明利用如图所示的器材探究凸透镜成像规律。
（1）安装好器材后，调节烛焰、凸透镜和光屏，使它们三者中心在 同一高度 ；
（2）如图甲所示，用一束平行光平行于凸透镜主光轴入射，前后移动光屏最终得到一个最小、最亮的光斑，则该凸透镜的焦距为 10.0 cm。
（3）如图乙所示，光屏上得到了烛焰清晰的像，将一个凹透镜放在蜡烛和凸透镜之间，光屏上的像变得模糊了，向 右 （选填“左”或“右”）移动光屏，像又变得清晰了，用这种方法可以矫正 近视 （选填“近视”或“远视”）眼。
【答案】（1）同一高度；（2）10.0；（3）右；近视。
【解答】解：（1）为了使像成在光屏中央，应调节烛焰、凸透镜和光屏，使它们三者中心在同一高度；
（2）平行于主光轴的光线经凸透镜折射后，会聚在主光轴上一点，这点是凸透镜的焦点，焦点到光心的距离是凸透镜的焦距，所以凸透镜的焦距是：f＝40.0cm﹣30.0cm＝10.0cm；
（3）如图乙所示，光屏上得到了烛焰清晰的像，将一个凹透镜放在蜡烛和凸透镜之间，光屏上的像变得模糊了，凹透镜对光线具有发散作用，会推迟光线会聚成像，要使光屏上成清晰的像，应向右移动光屏；用这种方法可以矫正近视眼。
故答案为：（1）同一高度；（2）10.0；（3）右；近视。
13．小明用如图所示装置做凸透镜成像规律的实验，凸透镜的焦距为10cm，若蜡烛放置在10cm刻度线处，移动光屏，在光屏上呈现倒立、 缩小 的实像；若蜡烛放置在35cm刻度线处，移动光屏，在光屏上呈现倒立、 放大 的实像；若蜡烛放置在46cm刻度线处，移动光屏，在光屏上 不能观察到 （填“能观察到”或“不能观察到”）像。
【答案】缩小；缩小；放大；不能观察到。
【解答】解：若蜡烛放置在10cm刻度线处，此时物距u＝50cm﹣10cm＝40cm＞2f，成倒立、缩小的实像；
若蜡烛放置在35cm刻度线处，此时物距2f＞u＝50cm﹣35cm＝15cm＞f，成倒立、放大的实像；
若蜡烛放置在46cm刻度线处，此时物距u＝50cm﹣46cm＝4cm＜f，成正立、放大的虚像，虚像不能用光屏承接，故在光屏上不能观察到像。
故答案为：缩小；放大；不能观察到。
14．如图所示是某小组探究凸透镜成像规律时，将蜡烛放在凸透镜前，调整光屏，直至看到清晰的像，此时像高为h1， 照相机 就是应用这一原理工作的，如果将蜡烛向左移动一段距离，为了使光屏上成清晰的像，应将光屏向 左 移动，此时像高为h2，由实验可知，它们的大小关系是h1 大于 h2。
【答案】照相机；左；大于。
【解答】解：由图可知，此时物距大于二倍焦距，成倒立、缩小的实像，应用为照相机；
如果将蜡烛向左移动一段距离，此时物距变大，像距变小，为了使光屏上成清晰的像，应将光屏向左移动，像变小，此时像高为h2，由实验可知，它们的大小关系是h1大于h2。
故答案为：照相机；左；大于。
15．某同学用自制的水透镜做凸透镜成像实验，在光屏上得到了清晰的像。如图，他向水透镜中注水，则水透镜的焦距 变小 （选填“变大”或“变小”）。不改变蜡烛和透镜的位置，要使光屏上再次得到清晰的像，应将光屏向 靠近 （选填“靠近”或“远离”）透镜的方向移动，或者在透镜前放置一副 近视 （选填“远视”或“近视”）眼镜。
【答案】变小；靠近；近视。
【解答】解：如图，他向水透镜中注水，此时凸透镜的凸度变大，对光的会聚能力变强，焦距变小，会将光线提前会聚成像，因此在不改变蜡烛和透镜的位置，要使光屏上再次得到清晰的像，应将光屏向靠近透镜的方向移动；
若不移动光屏，可以在透镜前放置一副近视眼镜，近视眼镜是凹透镜，凹透镜对光线具有发散作用，会将光线推迟会聚成像。
故答案为：变小；靠近；近视。
三．解答题（共5小题）
16．小亮同学用一个未知焦距的凸透镜探究凸透镜的成像规律。
（1）将蜡烛、凸透镜和光屏放在光具座上，并使烛焰、透镜和光屏三者的中心在同一高度，调整的目的是 使像能完整的成在光屏的中央 。
（2）小亮同学按要求进行观察和测量，并将观测情况记录在下表中：
（3）此凸透镜的焦距为 5 cm。
（4）表格中实验序号2中像的性质为 倒立、缩小的实像 ，实验序号4中像距的大小为 15 。
（5）当蜡烛从远处向透镜靠近时，仍要在光屏上得到清晰的像，光屏应向 远离 （选填“靠近”或“远离”）透镜的方向移动。
【答案】（1）使像能完整的成在光屏的中央；（2）5；（3）倒立、缩小的实像；15；（4）远离。
【解答】解：（1）为使烛焰的像能成在光屏的中央，实验前需调节烛焰、凸透镜、光屏，使它们的中心大致在同一高度处；
（2）由表格中数据知，当物距等于10cm时，成倒立、等大的实像，像距也为10cm，所以10cm＝2f，则f＝5cm；
（3）在序号2中，物距为15cm，u＞2f，所以成倒立、缩小的实像；
由序号2知，当u＝15cm时，v＝7.5cm，根据光路的可逆性，所以当u＝7.5cm时，像距v＝15cm；
（4）成实像时，物距减小，像距增大，成的像也增大；
所以当蜡烛从远处向透镜靠近时，仍要在光屏上得到清晰的像，光屏应远离透镜。
故答案为：（1）使像能完整的成在光屏的中央；（2）5；（3）倒立、缩小的实像；15；（4）远离。
17．在探究“凸透镜成像规律”的实验中
（1）为了使蜡烛的像出现在光屏的中央，应调整蜡烛，凸透镜和光屏三者的中心在 同一高度 。
（2）如图甲所示，在蜡烛在光屏上成倒立，等大的像，则凸透镜的焦距f＝ 10.0 cm，若保持凸透镜的位置不变，将蜡烛逐渐靠近凸透镜，要使光屏上仍能得到清晰的像，光屏应 远离 （选填“靠近”“远离”）凸透镜。
（3）如图乙所示，将蜡烛放在P点的位置，若用不透明的纸张将凸透镜中间的阴影部分遮挡，则所成的像的形状 不变 （选填“不变”、“缺少中间部分”）。
（4）小华在实验一开始的时候，不管怎么移动光屏，总无法看到清晰的像，可能的原因有 BC 。
A.烛焰、凸透镜和光屏的中心不在同一高度
B.蜡烛放在一倍焦距以内
C.光具座的总长度小于四倍焦距
D.凸透镜破损了
（5）如图所示的四种情况，S是发光点，Sˊ是S经凸透镜后所成的像，MN是凸透镜的主光轴，其中哪一种不可能是凸透镜成像的结果 A 。
【答案】（1）同一高度；（2）10.0；远离；（3）不变；（4）BC；（5）A。
【解答】解：（1）做凸透镜成像实验，要使烛焰的焰心，凸透镜的光心，光屏的中心三者位于同一高度，目的是使像成在光屏的中央；
（2）蜡烛到凸透镜的距离为50.0cm﹣30.0cm＝20.0cm时，光屏上呈现一个倒立等大的像，则2f＝20.0cm，所以f＝10.0cm；当烛焰逐渐靠近凸透镜时，由于物距变小，像距变大，所以应将光屏远离凸透镜，光屏上才会重新出现清晰的像，烛焰的实像将成的像也变大；
（3）用不透明的纸板挡住透镜中间部分，凸透镜的下半部分仍能折射光线成像，所以光屏上所成的像是完整的，只是会聚光线比原来变少，像变暗了；
（4））A、烛焰、透镜、光屏的中心不在同一高度，可以上下、左右移动光屏得到，故A不符合题意；
B、烛焰到凸透镜的距离小于一倍焦距，此时成放大的正立的虚像或不成像，即光屏是不能承接的，故B符合题意；
C、烛焰到凸透镜的距离略大于一倍焦距，此时成放大的倒立的实像，像距非常大，由于光具座的长度有限，所以光屏也无法承接清晰的像，故C符合题意；
D、凸透镜虽然破损，但是其它部位可以透光，仍能成完整的像，故D不符合题意；
故BC选项符合题意；
（5）A、物体位于凸透镜的一倍焦距以内时，成正立放大的虚像，而图中是缩小的虚像，故A错误；
B、当物距大于像距时（此时u＞2f），此时物体经过凸透镜成倒立、缩小的实像，故B正确；
C、物体位于凸透镜的一倍焦距以内时，成正立放大的虚像，图中是正立的放大的虚像，故C正确；
D、当物距小于像距时（此时2f＞u＞f），此时物体经过凸透镜成倒立、放大的实像，故D正确；
故选：A。
故答案为：（1）同一高度；（2）10.0；远离；（3）不变；（4）BC；（5）A。
18．小金用自制的水凸透镜（当向水凸透镜立注水时焦距变小，抽水时焦距变大）来探究“凸透镜成像规律“。
（1）如图甲所示，此时水凸透镜的焦距为 10.0 cm。
（2）小金将蜡烛、水凸透镜和光屏调整至图乙所示的位置时，光屏上出现清晰的像，此时像的性质是倒立、 缩小 的实像。
（3）在图乙装置的基础上，小金利用注射器向水凸透镜中注入少许水，光屏上原来清晰的像变得模糊不清。请你解释原因： 利用注射器向水凸透镜中注入少许水，相当于将凸透镜变凸，焦距变小，相当于增大物距，像距减小 。
（4）小金要想重新得到清晰的烛焰像，在蜡烛、水凸透镜、光屏的位置都不变的情况下，在水凸透镜前戴一个合适的透镜，来模拟视觉的矫正，下列图片中符合矫正前后的成像情况的是 ①③ 。（填序号）
【答案】（1）10.0；（2）缩小；（3）利用注射器向水凸透镜中注入少许水，相当于将凸透镜变凸，焦距变小，相当于增大物距，像距减小；（4）①③。
【解答】解：（1）由焦距的概念知，从焦点到凸透镜的距离f＝60.0cm﹣50.0cm＝10.0cm；
（2）由图可知，此时的物距为30.0cm，大于二倍焦距，成倒立、缩小的实像；
（3）利用注射器向水凸透镜中注入少许水，相当于将凸透镜变凸，焦距变小，相当于增大物距，像距减小，所以光屏上原来清晰的像变得模糊不清；
（4）由（3）可知，向水凸透镜中注入少许水，相当于减小焦距，增大物距，所以像距减小，像将成在光屏前方，相当于近视眼，需要用凹透镜矫正，故选：①③。
故答案为：（1）10.0；（2）缩小；（3）利用注射器向水凸透镜中注入少许水，相当于将凸透镜变凸，焦距变小，相当于增大物距，像距减小；（4）①③。
19．用如图所示的装置做“探究凸透镜成像规律”实验。图甲中一束平行光射向凸透镜，光屏上得到一个最小、最亮的光斑（未画出）。
（1）图乙中烛焰在光屏上恰好成一清晰的像（未画出），则该透镜的焦距是 10.0 厘米。
（2）图乙中将凸透镜移到55厘米刻度线处，则将光屏移动到 75 厘米刻度线处，可以再次看到清晰的像。
（3）若在图乙中用塑料吸管对准A点沿垂直于纸面方向持续用力吹气，发现光屏上“烛焰尖部”变模糊，则将光屏向 左 移动，“烛焰尖部”又会变清晰。
【答案】（1）10.0；（2）75；（3）左
【解答】解：
（1）光屏上得到一个最小、最亮的光斑，即凸透镜的焦点；则由图知，该凸透镜的焦距f＝60.0cm﹣50.0cm＝10.0cm；
（2）在图乙中将凸透镜移到55cm刻度线处，此时物距为u＝55cm﹣35cm＝20cm，u＝2f，成倒立、等大的实像，像成在凸透镜另一侧的二倍焦距处，故应将光屏移到55cm+20cm＝75cm刻度线的位置；
（3）在图乙中用塑料吸管对准A点沿垂直于纸面方向持续用力吹气，A点气体流速变大，则A点处气体压强变小，烛焰将向左移动，物距增大，像距应减小，所以应将光屏向左移动，“烛焰尖部”又会变清晰。
故答案为：（1）10.0；（2）75；（3）左。
20．小华在探究凸透镜的成像规律时，进行如下实验：
（1）小华到室外利用太阳光测量凸透镜的焦距，他将该凸透镜正对着太阳光，此时纸上呈现一个最小的光斑，如图甲所示，该凸透镜的焦距为 20 厘米。
（2）当烛焰位于图乙所示位置时，移动光屏，可在光屏上得到一个清晰的倒立的实像；若将蜡烛远离透镜2厘米，此时光屏上的像比原来的像模糊些。若不移动光屏，在凸透镜前适当的位置放置 近视眼镜 （选填“近视眼镜”或“远视眼镜”），也可以在光屏上再次出现清晰的像。
【答案】见试题解答内容
【解答】解：（1）将该凸透镜正对着太阳光，此时纸上呈现一个最小的光斑，光斑在焦点位置，所以焦距为20cm；
（2）若将蜡烛远离透镜2厘米，物距变大，像距变小，像成在光屏的前方，此时光屏上的像比原来的像模糊些；
若不移动光屏，应使光线发散一些，需要在凸透镜前适当的位置放置一个凹透镜，凹透镜可以矫正近视眼，近视眼镜是凹透镜。实验序号
物距（cm）
像距（cm）
像的性质
1
20
6.7
倒立、缩小的实像
2
15
7.5
3
10
10
倒立、等大的实像
4
7.5
倒立、放大的实像
5
4
—
正立、放大的虚像
实验序号
物距（cm）
像距（cm）
像的性质
1
20
6.7
倒立、缩小的实像
2
15
7.5
3
10
10
倒立、等大的实像
4
7.5
倒立、放大的实像
5
4
—
正立、放大的虚像
