高考物理三轮冲刺 考前适应练习二十五　动量观点在电磁感应中的应用（2份，原卷版+解析版）

这是一份高考物理三轮冲刺 考前适应练习二十五　动量观点在电磁感应中的应用（2份，原卷版+解析版），文件包含高考物理三轮冲刺考前适应练习二十五动量观点在电磁感应中的应用原卷版docx、高考物理三轮冲刺考前适应练习二十五动量观点在电磁感应中的应用解析版docx等2份试卷配套教学资源，其中试卷共21页， 欢迎下载使用。

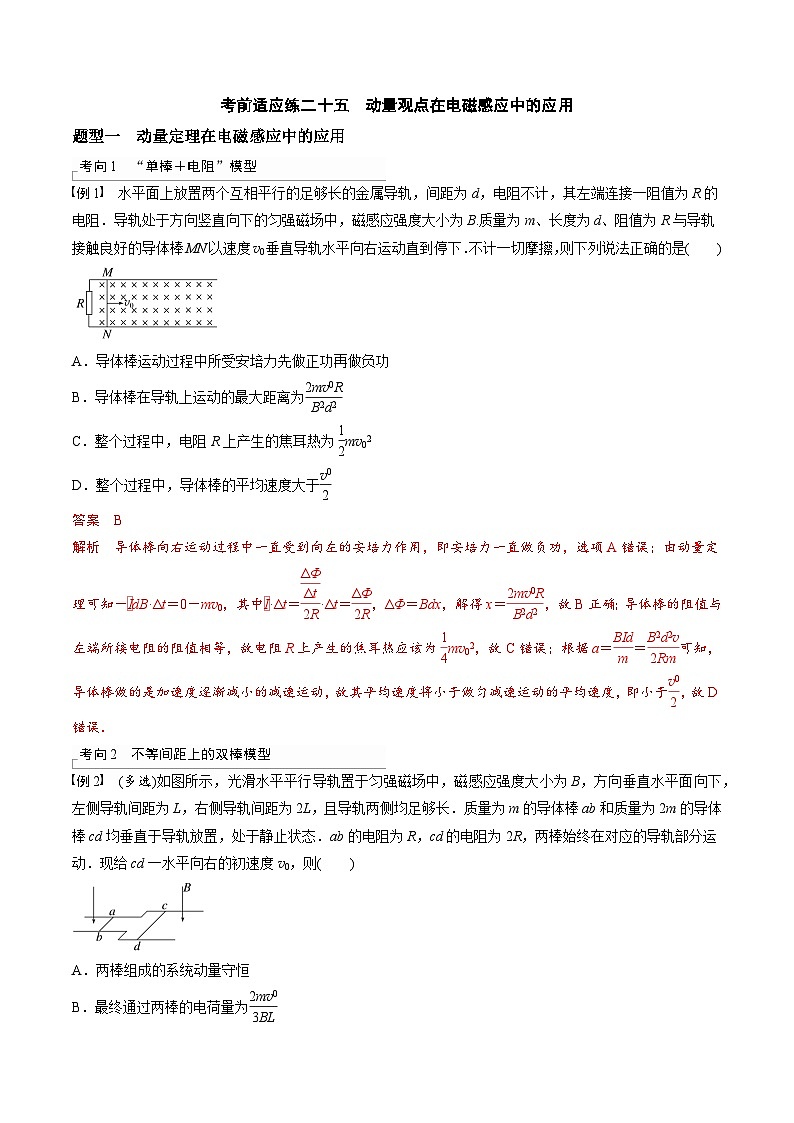

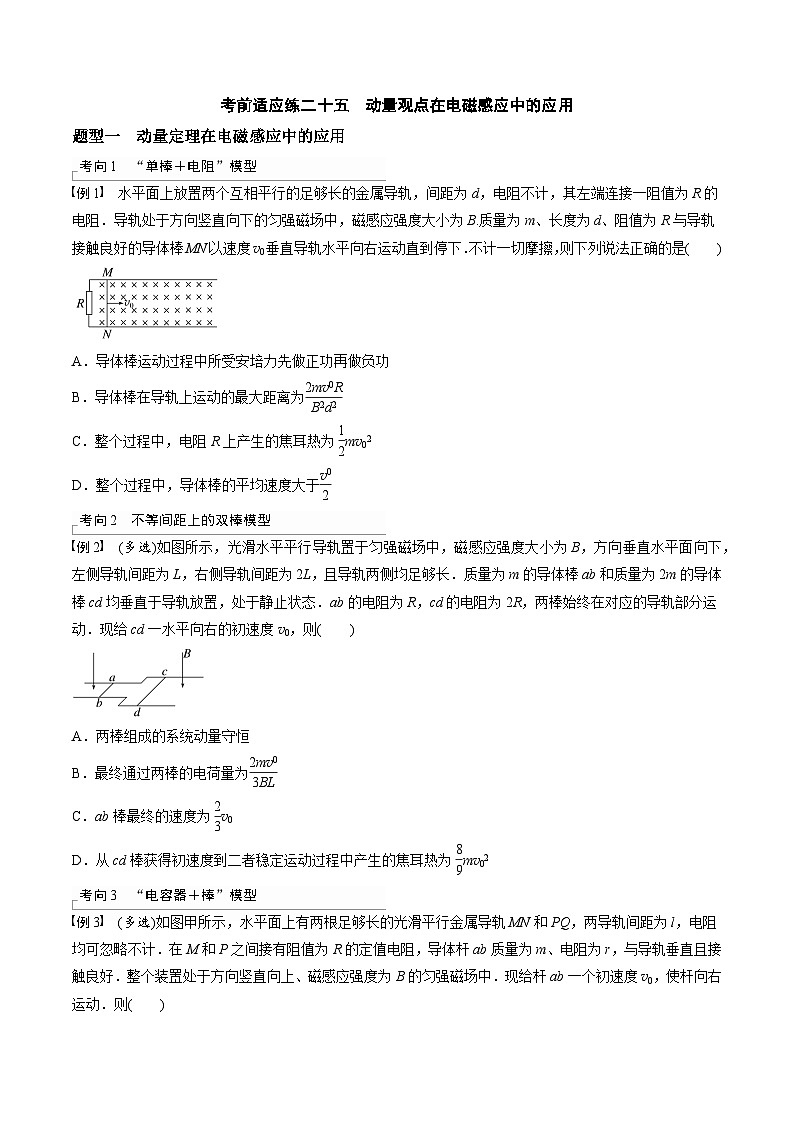

考向1 “单棒＋电阻”模型
例1 水平面上放置两个互相平行的足够长的金属导轨，间距为d，电阻不计，其左端连接一阻值为R的电阻．导轨处于方向竖直向下的匀强磁场中，磁感应强度大小为B.质量为m、长度为d、阻值为R与导轨接触良好的导体棒MN以速度v0垂直导轨水平向右运动直到停下．不计一切摩擦，则下列说法正确的是( )
A．导体棒运动过程中所受安培力先做正功再做负功
B．导体棒在导轨上运动的最大距离为eq \f(2mv0R,B2d2)
C．整个过程中，电阻R上产生的焦耳热为eq \f(1,2)mv02
D．整个过程中，导体棒的平均速度大于eq \f(v0,2)
考向2 不等间距上的双棒模型
例2 (多选)如图所示，光滑水平平行导轨置于匀强磁场中，磁感应强度大小为B，方向垂直水平面向下，左侧导轨间距为L，右侧导轨间距为2L，且导轨两侧均足够长．质量为m的导体棒ab和质量为2m的导体棒cd均垂直于导轨放置，处于静止状态．ab的电阻为R，cd的电阻为2R，两棒始终在对应的导轨部分运动．现给cd一水平向右的初速度v0，则( )
A．两棒组成的系统动量守恒
B．最终通过两棒的电荷量为eq \f(2mv0,3BL)

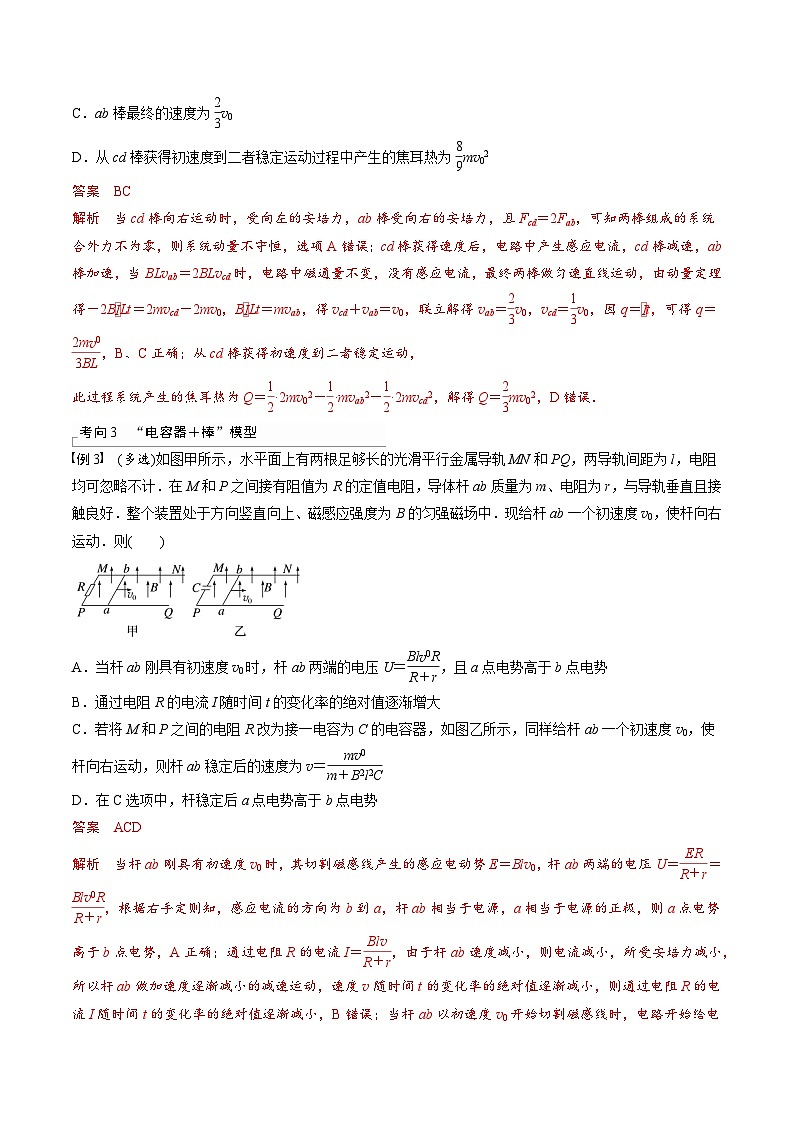

C．ab棒最终的速度为eq \f(2,3)v0
D．从cd棒获得初速度到二者稳定运动过程中产生的焦耳热为eq \f(8,9)mv02
考向3 “电容器＋棒”模型
例3 (多选)如图甲所示，水平面上有两根足够长的光滑平行金属导轨MN和PQ，两导轨间距为l，电阻均可忽略不计．在M和P之间接有阻值为R的定值电阻，导体杆ab质量为m、电阻为r，与导轨垂直且接触良好．整个装置处于方向竖直向上、磁感应强度为B的匀强磁场中．现给杆ab一个初速度v0，使杆向右运动．则( )

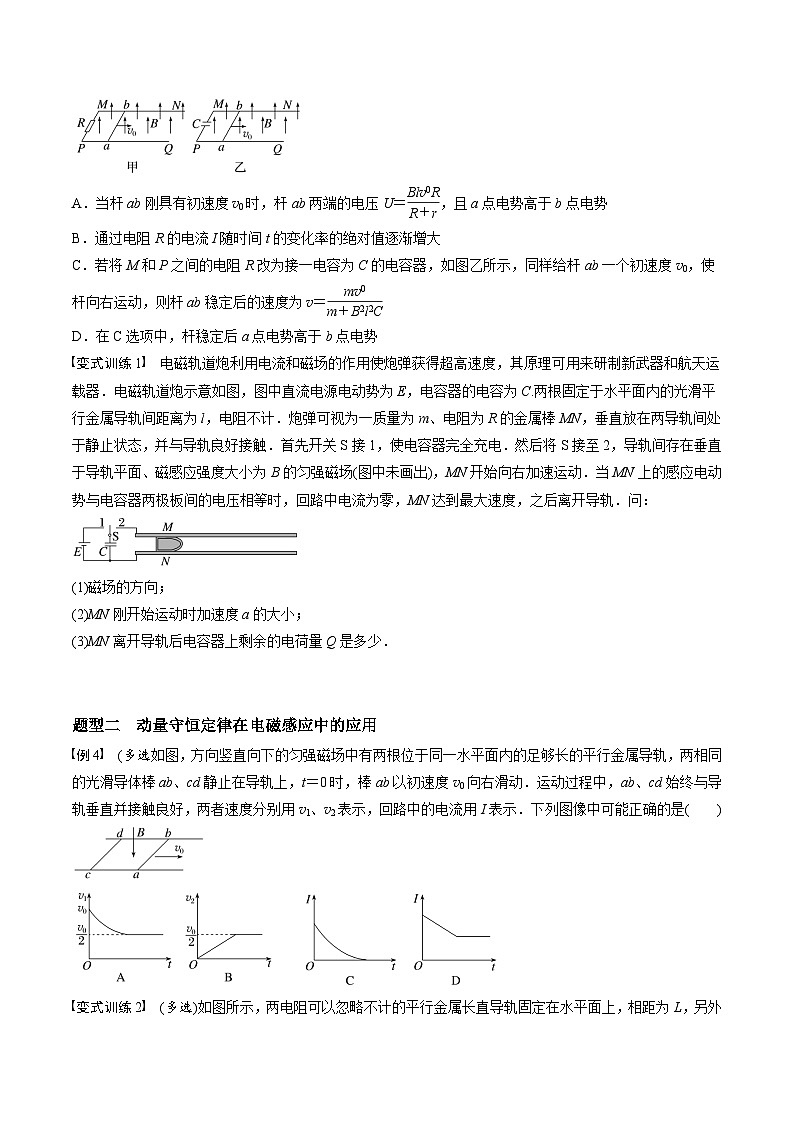

A．当杆ab刚具有初速度v0时，杆ab两端的电压U＝eq \f(Blv0R,R＋r)，且a点电势高于b点电势
B．通过电阻R的电流I随时间t的变化率的绝对值逐渐增大
C．若将M和P之间的电阻R改为接一电容为C的电容器，如图乙所示，同样给杆ab一个初速度v0，使杆向右运动，则杆ab稳定后的速度为v＝eq \f(mv0,m＋B2l2C)
D．在C选项中，杆稳定后a点电势高于b点电势

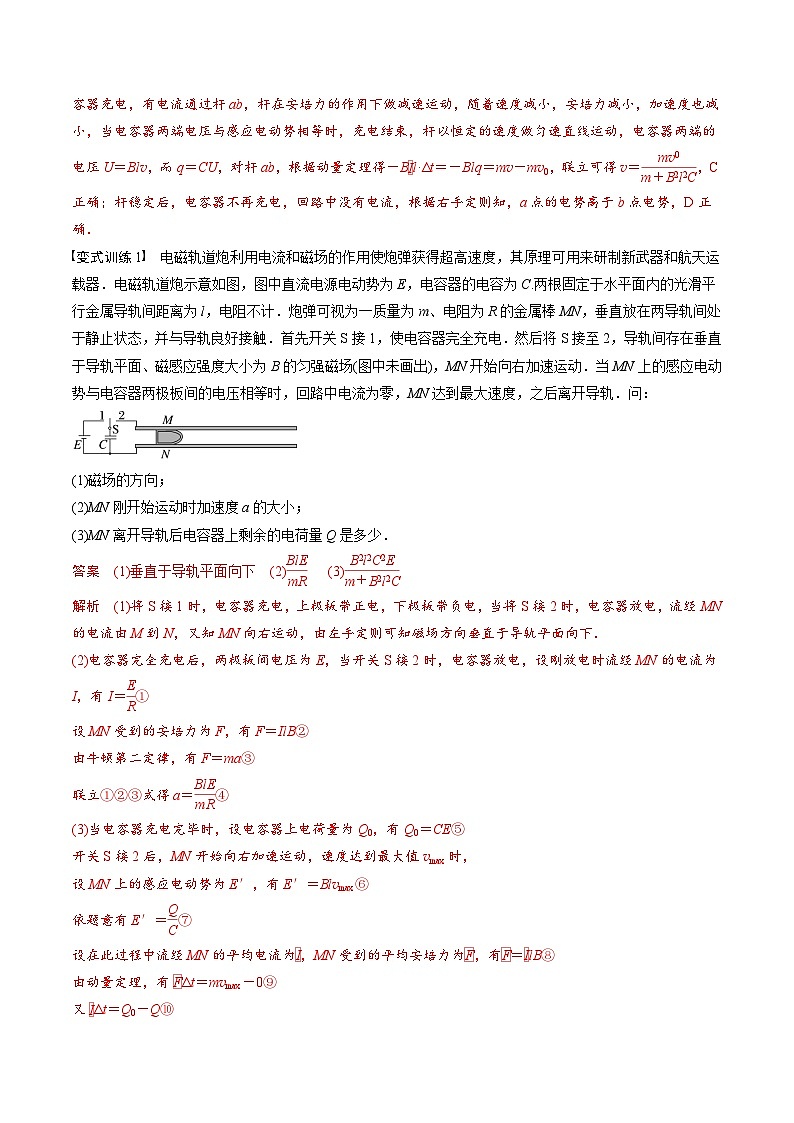

变式训练1 电磁轨道炮利用电流和磁场的作用使炮弹获得超高速度，其原理可用来研制新武器和航天运载器．电磁轨道炮示意如图，图中直流电源电动势为E，电容器的电容为C.两根固定于水平面内的光滑平行金属导轨间距离为l，电阻不计．炮弹可视为一质量为m、电阻为R的金属棒MN，垂直放在两导轨间处于静止状态，并与导轨良好接触．首先开关S接1，使电容器完全充电．然后将S接至2，导轨间存在垂直于导轨平面、磁感应强度大小为B的匀强磁场(图中未画出)，MN开始向右加速运动．当MN上的感应电动势与电容器两极板间的电压相等时，回路中电流为零，MN达到最大速度，之后离开导轨．问：
(1)磁场的方向；
(2)MN刚开始运动时加速度a的大小；
(3)MN离开导轨后电容器上剩余的电荷量Q是多少．
题型二 动量守恒定律在电磁感应中的应用
例4 (多选如图，方向竖直向下的匀强磁场中有两根位于同一水平面内的足够长的平行金属导轨，两相同的光滑导体棒ab、cd静止在导轨上，t＝0时，棒ab以初速度v0向右滑动．运动过程中，ab、cd始终与导轨垂直并接触良好，两者速度分别用v1、v2表示，回路中的电流用I表示．下列图像中可能正确的是( )

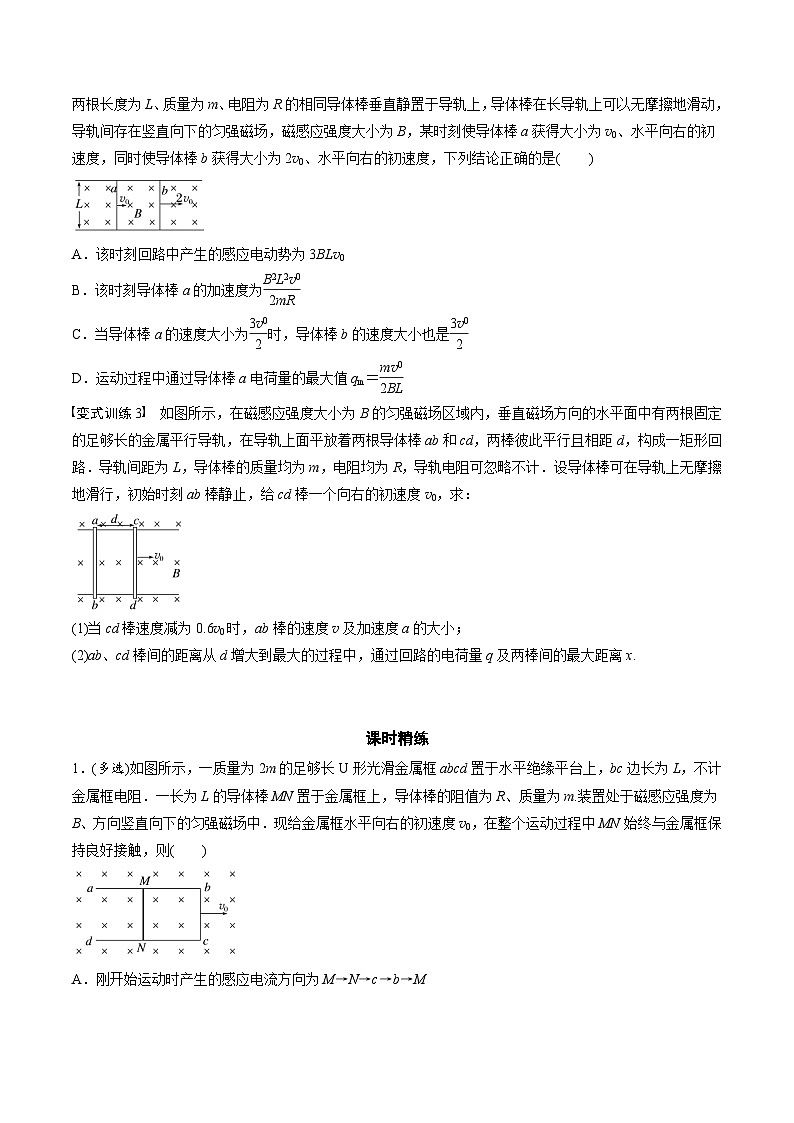

变式训练2 (多选)如图所示，两电阻可以忽略不计的平行金属长直导轨固定在水平面上，相距为L，另外两根长度为L、质量为m、电阻为R的相同导体棒垂直静置于导轨上，导体棒在长导轨上可以无摩擦地滑动，导轨间存在竖直向下的匀强磁场，磁感应强度大小为B，某时刻使导体棒a获得大小为v0、水平向右的初速度，同时使导体棒b获得大小为2v0、水平向右的初速度，下列结论正确的是( )
A．该时刻回路中产生的感应电动势为3BLv0
B．该时刻导体棒a的加速度为eq \f(B2L2v0,2mR)
C．当导体棒a的速度大小为eq \f(3v0,2)时，导体棒b的速度大小也是eq \f(3v0,2)
D．运动过程中通过导体棒a电荷量的最大值qm＝eq \f(mv0,2BL)
变式训练3 如图所示，在磁感应强度大小为B的匀强磁场区域内，垂直磁场方向的水平面中有两根固定的足够长的金属平行导轨，在导轨上面平放着两根导体棒ab和cd，两棒彼此平行且相距d，构成一矩形回路．导轨间距为L，导体棒的质量均为m，电阻均为R，导轨电阻可忽略不计．设导体棒可在导轨上无摩擦地滑行，初始时刻ab棒静止，给cd棒一个向右的初速度v0，求：
(1)当cd棒速度减为0.6v0时，ab棒的速度v及加速度a的大小；
(2)ab、cd棒间的距离从d增大到最大的过程中，通过回路的电荷量q及两棒间的最大距离x.
课时精练
1．(多选)如图所示，一质量为2m的足够长U形光滑金属框abcd置于水平绝缘平台上，bc边长为L，不计金属框电阻．一长为L的导体棒MN置于金属框上，导体棒的阻值为R、质量为m.装置处于磁感应强度为B、方向竖直向下的匀强磁场中．现给金属框水平向右的初速度v0，在整个运动过程中MN始终与金属框保持良好接触，则( )
A．刚开始运动时产生的感应电流方向为M→N→c→b→M
B．导体棒的最大速度为eq \f(v0,2)
C．通过导体棒的电荷量为eq \f(2mv0,3BL)
D．导体棒产生的焦耳热为eq \f(5,6)mv02
2.(多选)如图所示，半径为r的粗糙四分之一圆弧导轨与光滑水平导轨平滑相连，四分之一圆弧导轨区域没有磁场，水平导轨区域存在磁感应强度大小为B、方向竖直向上的匀强磁场，导轨间距为d，ab、cd是质量为m、电阻为R的金属棒，导轨电阻忽略不计．cd静止在平滑轨道上，ab从四分之一圆弧轨道顶端由静止释放，在圆弧轨道上克服阻力做功eq \f(1,2)mgr，水平导轨足够长，ab、cd始终与导轨垂直并接触良好，且不会相撞，重力加速度为g.从ab棒进入水平轨道开始，下列说法正确的是( )
A．ab棒先做匀减速运动，最后做匀速运动
B．cd棒先做匀加速直线运动，最后和ab以相同的速度做匀速运动
C．ab棒刚进入磁场时，cd棒电流为eq \f(Bd\r(gr),2R)
D．ab棒的最终速度大小为eq \f(\r(gr),2)
3．(多选)如图甲所示，足够长的光滑平行金属导轨MN、PQ竖直放置，其宽度L＝1 m，一匀强磁场垂直穿过导轨平面，导轨的上端M与P之间连接阻值为R＝0.50 Ω的电阻，质量为m＝0.01 kg、电阻为r＝0.20 Ω的金属棒ab紧贴在导轨上．现使金属棒ab由静止开始下滑，下滑过程中ab始终保持水平，且与导轨接触良好，其下滑距离x与时间t的关系如图所示，图像中的OA段为曲线，AB段为直线，导轨电阻不计，取g＝10 m/s2(忽略ab棒运动过程中对原磁场的影响)，则( )
A．通过金属棒ab的电流方向由b到a
B．磁感应强度B为0.1 T
C．金属棒ab在开始的6 s内产生的热量为3.465 J
D．金属棒ab在开始的3.5 s内通过的电荷量为2.8 C
4．(多选)如图所示，空间存在竖直向上的匀强磁场，磁感应强度大小为 B，足够长的光滑平行金属导轨水平放置，导轨左右两部分的间距分别为 l、2l；质量分别为 m、2m 的导体棒 a、b 均垂直导轨放置，导体棒 a 接入电路的电阻为 R，其余电阻均忽略不计； a、b 两棒分别以 v0、2v0的初速度同时向右运动，两棒在运动过程中始终与导轨垂直且保持良好接触，a 总在窄轨上运动，b 总在宽轨上运动，直到两棒达到稳定状态，从开始运动到两棒稳定的过程中，下列说法正确的是( )
A．a棒加速度的大小始终等于b棒加速度的大小
B．稳定时a棒的速度为1.5v0
C．电路中产生的焦耳热为eq \f(3,2)mv02
D．通过导体棒a 的某一横截面的电荷量为 eq \f(mv0,2Bl)
5.(多选)如图所示，相距L的光滑金属导轨固定于水平地面上，由竖直放置的半径为R的eq \f(1,4)圆弧部分和水平平直部分组成．MNQP范围内有方向竖直向下、磁感应强度为B的匀强磁场．金属棒ab和cd(长度均为L)垂直导轨放置且接触良好，cd静止在磁场中；ab从圆弧导轨的顶端由静止释放，进入磁场后与cd没有接触；cd离开磁场时的速度是此时ab速度的一半．已知ab的质量为m、电阻为r，cd的质量为2m、电阻为2r.金属导轨电阻不计，重力加速度为g.下列说法正确的是( )
A．闭合回路感应电流产生的磁场与原磁场方向相反
B．cd在磁场中运动的速度不断变大，速度的变化率不断变小
C．cd在磁场中运动的过程中通过ab横截面的电荷量q＝eq \f(m\r(2gR),2BL)
D．从ab由静止释放至cd刚离开磁场时，cd上产生的焦耳热为eq \f(5,12)mgR
6．如图甲所示，固定放置在水平桌面上的两根足够长的光滑金属导轨间的距离为L＝1 m．质量m＝1 kg的直导体棒放在导轨上，且与导轨垂直．导轨左端与阻值R＝4 Ω的电阻相连，其余电阻不计，整个装置放在竖直向上的匀强磁场内，磁感应强度B＝2 T．在t＝0时，一水平向右的恒定拉力F垂直作用于直导体棒，使直导体棒由静止开始向右做直线运动，图乙是描述导体棒运动过程的v－t图像(设导轨足够长)．求：
(1)拉力F的大小；
(2)t＝1.6 s时，导体棒的加速度大小a；
(3)前1.6 s内导体棒的位移大小x.
7.如图所示，两平行且无限长金属导轨MN、PQ与水平面的夹角为θ＝30°，两导轨之间的距离为L＝1 m，两导轨M、P之间接入阻值R＝0.2 Ω的定值电阻，导轨电阻不计，在abdc区域内有方向垂直于两导轨平面向下的磁场Ⅰ，磁感应强度B1＝1 T，磁场的宽度x1＝1 m；在cd连线以下区域有方向也垂直于导轨平面向下的磁场Ⅱ，磁感应强度B2＝0.5 T．一个质量为m＝2 kg的金属棒垂直放在金属导轨上，与导轨接触良好，与导轨间的动摩擦因数μ＝eq \f(\r(3),6)，金属棒的电阻r＝0.2 Ω，若金属棒在离ab连线上端x0处由静止释放，则金属棒进入磁场Ⅰ恰好做匀速运动．金属棒进入磁场Ⅱ后，经过ef时又达到平衡状态，cd与ef之间的距离x2＝16 m．求(g取10 m/s2)
(1)金属棒在磁场Ⅰ运动的速度大小；
(2)金属棒从开始运动到滑到ef位置这个过程回路产生的电热；
(3)金属棒从开始运动到滑到ef位置这个过程所用的时间．
8.如图，两条足够长的平行金属导轨间距L＝0.5 m，与水平面的夹角θ＝30°，处于磁感应强度B＝0.2 T、方向垂直导轨平面向上的匀强磁场中．导轨上的a、b两根导体棒质量分别为ma＝0.3 kg、mb＝0.1 kg，电阻均为R＝0.1 Ω.现将a、b棒由静止释放，同时用大小为2 N的恒力F沿平行导轨方向向上拉a棒．导轨光滑且电阻忽略不计，运动过程中两棒始终与导轨垂直且接触良好，取重力加速度g＝10 m/s2.已知当a棒中产生的焦耳热Qa＝0.12 J时，其速度va＝1.0 m/s，求：
(1)此时b棒的速度大小；
(2)此时a棒的加速度大小；
(3)a棒从静止释放到速度达到1.0 m/s所用的时间．
9．真空管道超高速列车的动力系统是一种将电能直接转换成平动动能的装置．图甲是某种动力系统的简化模型，图中粗实线表示固定在水平面上间距为l的两条平行光滑金属导轨，电阻忽略不计．ab和cd是两根与导轨垂直、长度均为l、电阻均为R的金属棒，通过绝缘材料固定在列车底部，并与导轨良好接触，其间距也为l，列车的总质量为m.列车启动前，ab、cd处于磁感应强度为B的匀强磁场中，磁场方向垂直于导轨平面向下，如图甲所示．为使列车启动，需在M、N间连接电动势为E的直流电源，电源内阻及导线电阻忽略不计．列车启动后电源自动关闭．

(1)要使列车向右运行，启动时图甲中M、N哪个接电源正极，并简要说明理由．
(2)求刚接通电源时列车加速度a的大小．
