人教版九年级全册 第十六章 《电压 电阻》（单元复习）课件

这是一份人教版九年级全册 第十六章 《电压 电阻》（单元复习）课件，共83页。PPT课件主要包含了第1节，第2节，第3节，变阻器，第4节等内容，欢迎下载使用。

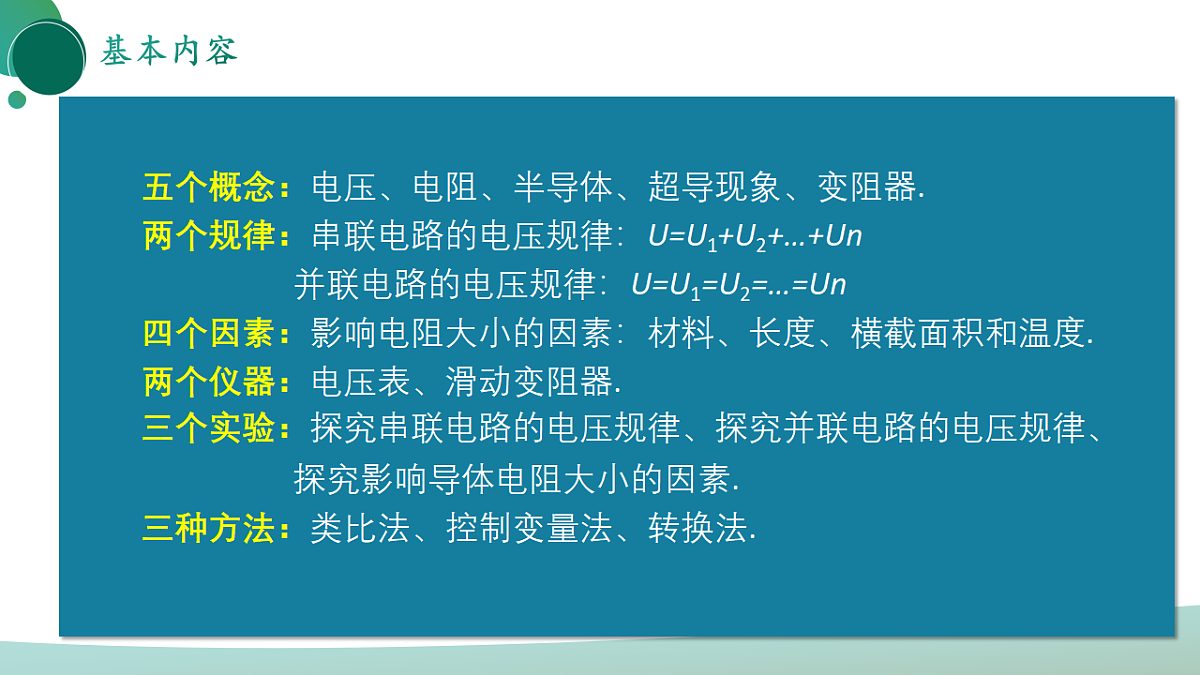

五个概念：电压、电阻、半导体、超导现象、变阻器.两个规律：串联电路的电压规律：U=U1+U2+…+Un 并联电路的电压规律：U=U1=U2=…=Un四个因素：影响电阻大小的因素：材料、长度、横截面积和温度.两个仪器：电压表、滑动变阻器.三个实验：探究串联电路的电压规律、探究并联电路的电压规律、 探究影响导体电阻大小的因素.三种方法：类比法、控制变量法、转换法.

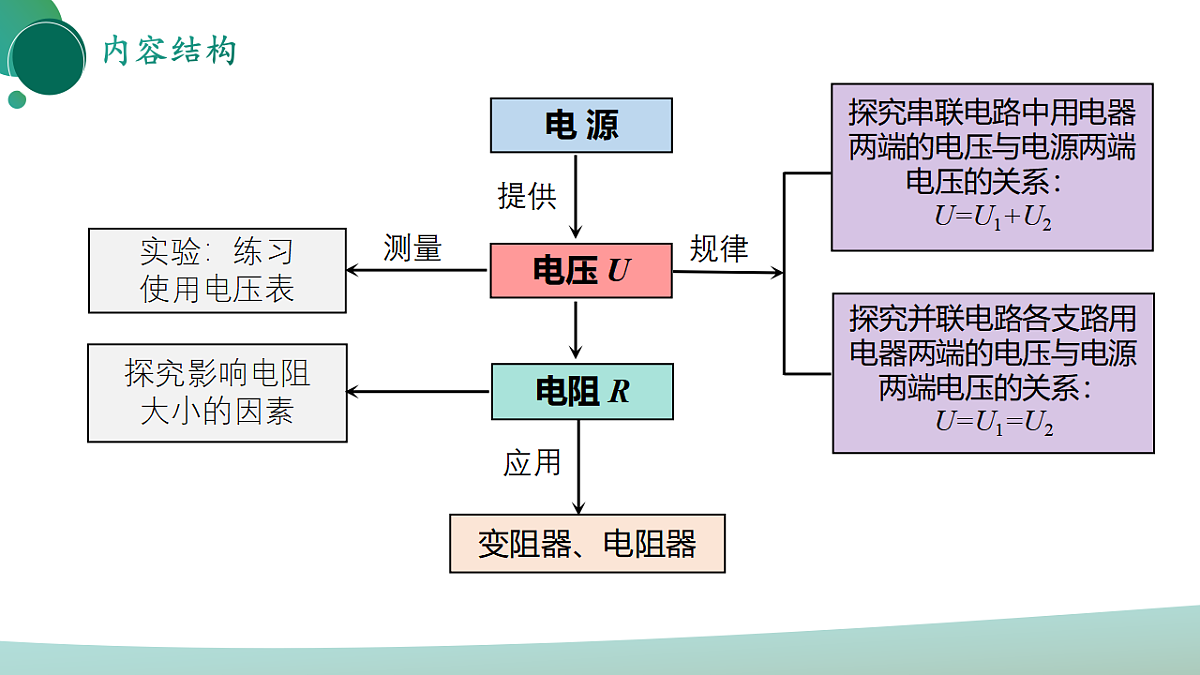

探究影响电阻大小的因素
探究串联电路中用电器两端的电压与电源两端电压的关系：U=U1+U2
探究并联电路各支路用电器两端的电压与电源两端电压的关系：U=U1=U2

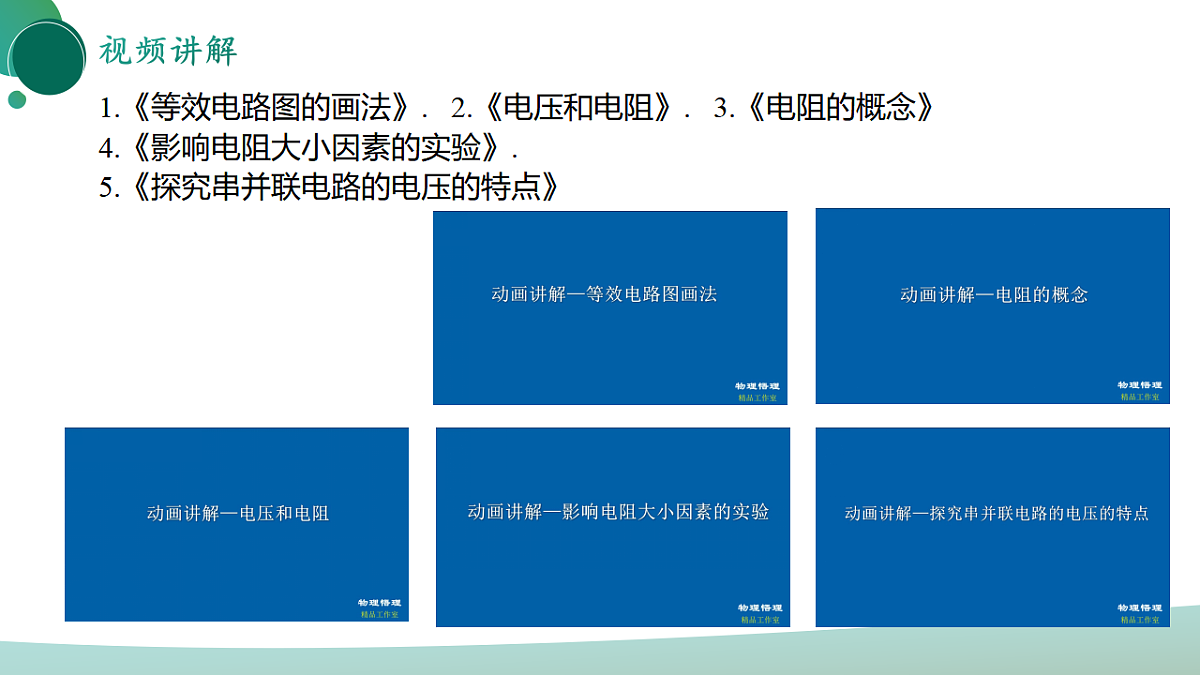

1.《等效电路图的画法》. 2.《电压和电阻》. 3.《电阻的概念》4.《影响电阻大小因素的实验》. 5.《探究串并联电路的电压的特点》

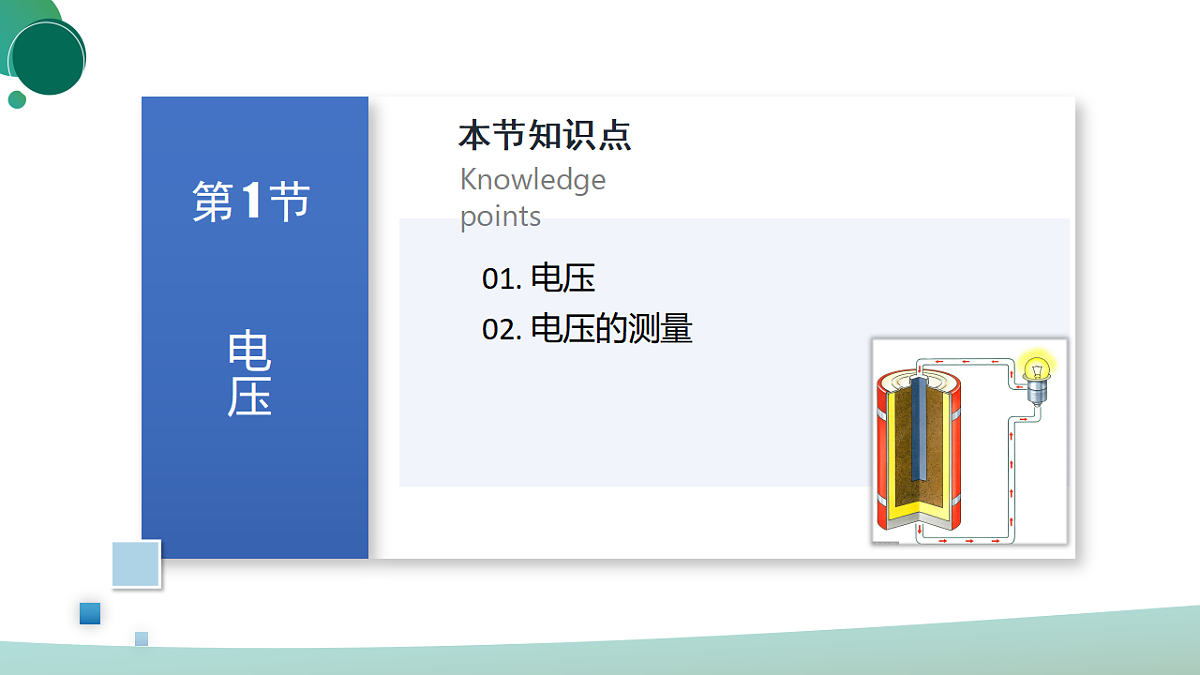

01. 电压02. 电压的测量

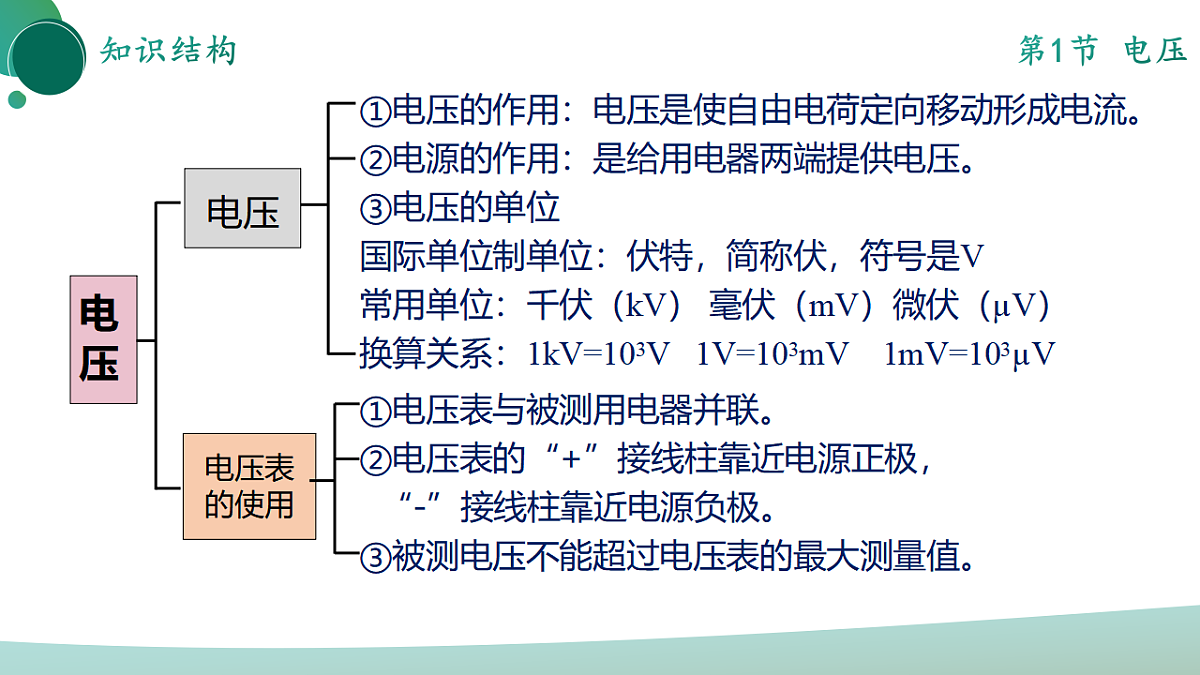

①电压的作用：电压是使自由电荷定向移动形成电流。②电源的作用：是给用电器两端提供电压。③电压的单位国际单位制单位：伏特，简称伏，符号是V 常用单位：千伏（kV） 毫伏（mV）微伏（µV） 换算关系：1kV=103V 1V=103mV 1mV=103µV①电压表与被测用电器并联。②电压表的“+”接线柱靠近电源正极， “-”接线柱靠近电源负极。 ③被测电压不能超过电压表的最大测量值。

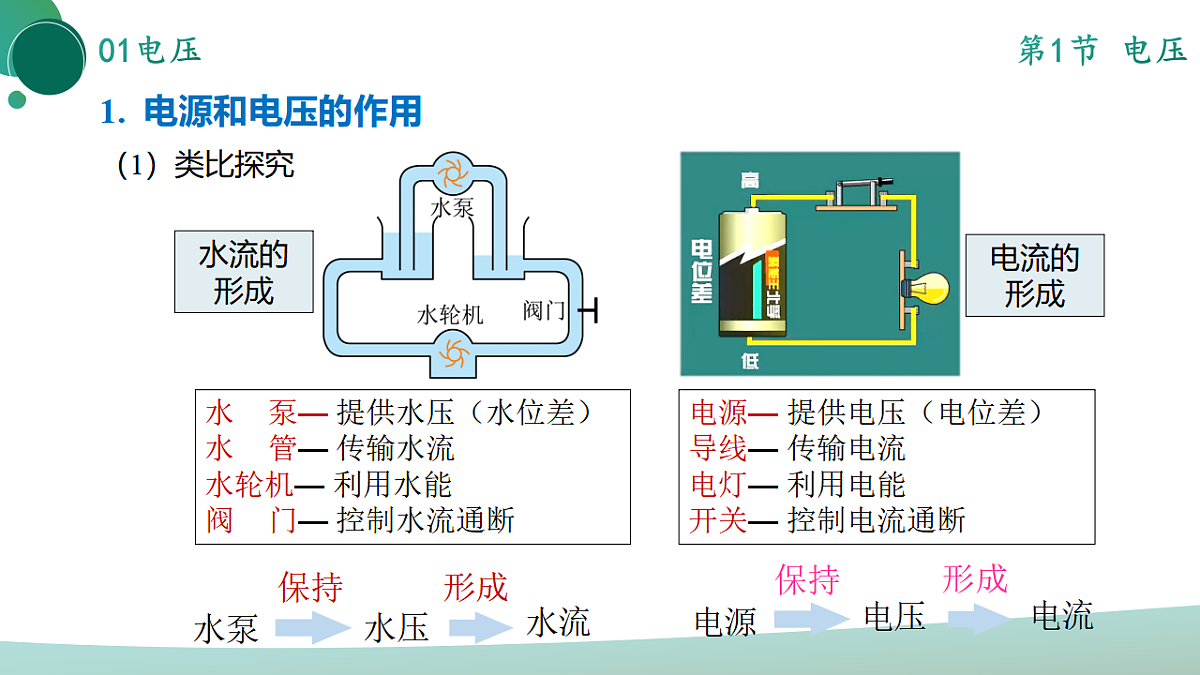

水 泵— 提供水压（水位差）水 管— 传输水流水轮机— 利用水能阀 门— 控制水流通断
电源— 提供电压（电位差）导线— 传输电流电灯— 利用电能开关— 控制电流通断
1. 电源和电压的作用（1）类比探究

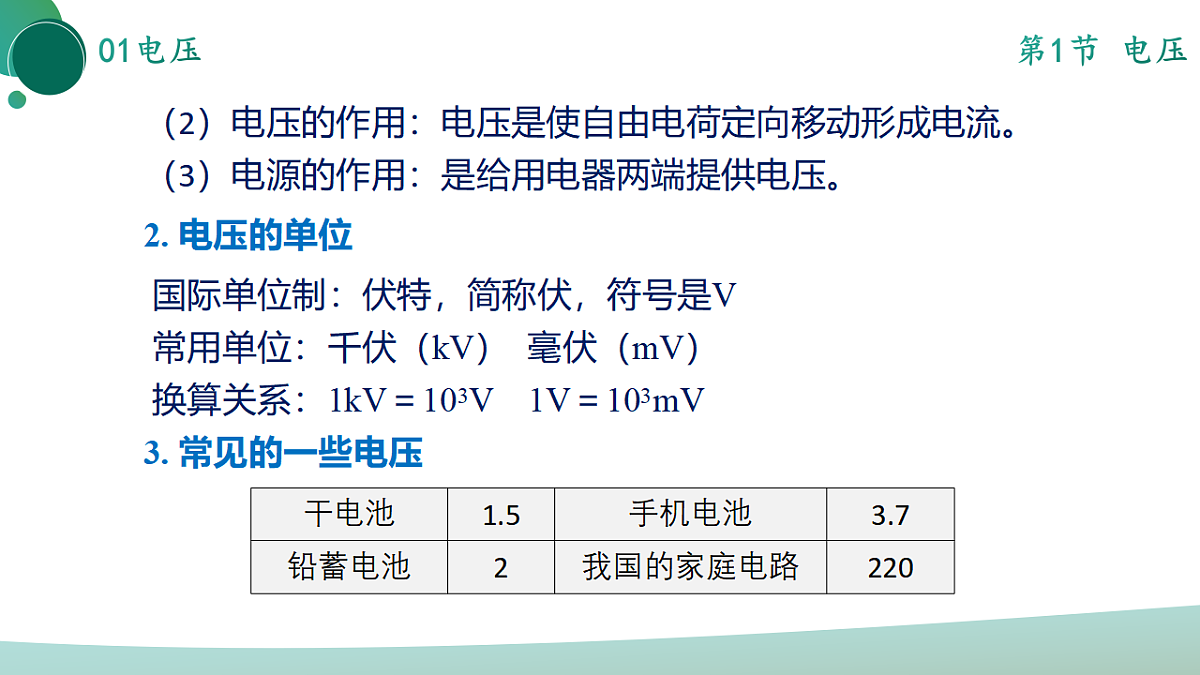

（2）电压的作用：电压是使自由电荷定向移动形成电流。（3）电源的作用：是给用电器两端提供电压。2. 电压的单位 国际单位制：伏特，简称伏，符号是V 常用单位：千伏（kV） 毫伏（mV） 换算关系：1kV＝103V 1V＝103mV3. 常见的一些电压
1. 认识电压表（1）作用：测量电压的高低。（2） 电压表的电路符号：（3）电压表的构造： 三个接线柱（两个红色的为正接线柱、一个黑色的为负接线柱）、表盘、指针、调零螺丝等。
①明确所选电压表的测量范围：
②确定电压表的分度值 ，即表盘的一个小格所代表的电压大小。
0~3V 或 0~15V。
③同一个指针位置，若选择不同量程，选择大量程时候的读数是选择小量程时候的5倍。
4. 电压表的使用 （1）使用前进行调零使用电压表前应该先观察指针，是否指在零刻度线上，若不指在零刻度线，则调零旋钮使指针指在零刻度线。（2）电压表与被测用电器并联（3）电压表的“+”接线柱靠近电源的正极，“-”接线柱靠近电源的负极。（4）被测电压不能超过电压表的最大量程。
5. 电压表与电流表的异同比较
①使用前要调零，弄清分度值、量程。②使用时都要使电流从正接线柱流入，负接线柱流出；③都要选择合适的量程，使指针稳定后再读数；④不能估计出电流、电压值时，可用试触法判断选量程。
绝对不允许不经过用电器直接接在电源两极上
能够直接并联在电源两极上
【例题1】关于电源、电压、电流，下列说法中不正确的是（　　）A．电源的作用是给用电器两端提供电压B．有电压说明一定有电源C．只要电路中有电流，电路两端就一定有电压D．只要电路两端有电压，电路中一定会有电流
【例题2】在柠檬相隔一定距离的位置上分别插入铜片和铁片，就制成了“柠檬电池”。将铜片、铁片与调零好的电压表相连，如图所示。下列说法正确的是（　　）A．铁片是“柠檬电池”的正极B．“柠檬电池”的电压为0.6VC．“柠檬电池”工作时将电能转化为化学能D．“柠檬电池”形成通路后，电流将从铁片流出
【例题3】如图所示的电路中，①、②是电压表或电流表。闭合开关S，下列判断正确的是（　　）A．若①、②是电流表，则灯L1、L2并联B．若①、②是电压表，则灯L1、L2串联C．若①是电流表，②是电压表，则只有灯L1发光D．若①是电压表，②是电流表，则只有灯L2发光
【例题4】用笔画代替导线，将图所示电路元件串联连接，电压表测量灯泡L1的电压。
串、并联电路中电压的规律
01.串联电路电压的规律02.并联电路电压的规律
第2节 串、并联电路中电压的规律
电源两端电压等于各用电器两端电压之和
电源两端电压与各支路用电器两端电压相等
01串联电路电压的规律
1. 实验探究：探究串联电路中用电器两端的电压与电源两端电压的关系（1）提出问题：如图所示，两个灯泡串联后接在电源两端，两灯泡两端的电压与电源两端电压有什么关系？ （2）猜想与假设猜想1：串联电路中的总电压等于 各用电器两端的电压之和。猜想2：串联电路中的总电压与各用 电器两端的电压相等。猜想3：……
（3）设计并进行实验①设计实验电路并画出电路图。②选用不同规格的小灯泡L1、L2连接电路。根据电源电压选择电压表的量程。③将电压表的两端分别连到A与B、B与C、A与C，测量电压U1、U2、U。④改变两个小灯泡的规格，重做上述实验。
（4）分析论证通过对实验数据的分析可得出结论：数学表达式： U=U1+U2
串联电路中电源两端电压等于各用电器两端电压之和.
（5）交流与评估①采用不同规格的小灯泡多次测量的目的是使实验结论具有普遍性，防止偶然性。②换用不同规格的小灯泡时，各小灯泡两端的电压会发生改变，但电源两端的电压（总电压）是不变的。③采用改变电源电压的方法也能达到多次测量的目的。
2. 串联电池组的电压（1）做一做把一节干电池的负极和另一节干电池的正极连在一起组成电池组。分别测量每节干电池两端的电压，然后测量这个电池组的电压。它们之间有什么关系？2节干电池串联，电池组电压为U=1.5V×2=3V3节干电池串联，电池组电压为U=1.5V×3=4.5V（2）结论：串联电池组两端的电压等于每节电池两端电压之和，即 U=1.5V×n（n为电池节数）
02并联电路电压的规律
1. 实验探究：探究并联电路各支路用电器两端的电压与电源两端电压的关系（1）提出问题：如图所示，两个灯泡并联后接在电源两端，各支路用电器两端的电压与电源两端的电压有什么关系？ （2）猜想与假设猜想1：并联电路各支路两端的电压之和 等于电源两端的总电压猜想2：并联电路各支路两端的电压相等， 并等于电源两端的总电压猜想3：……
（3）设计并进行实验①设计实验电路并画出电路图。②选用不同规格的小灯泡L1、L2连接电路。根据电源电压选择电压表的量程。③将电压表的两端分别连到L1两端、L2两端和电源两端，测量电压U1、U2、U。④改变两个小灯泡的规格，重做上述实验。
（4）分析论证通过对实验数据的分析可得出结论：数学表达式： U=U1=U2
并联电路中电源两端电压与各支路用电器两端电压相等.
（5）交流与评估①当电路中有多个用电器并联时，此结论仍然成立，表达式为U1=U2=U3=…=Un=U。②当把几节相同的新干电池并联时，并联电池组两端的电压等于一节干电池两端的电压，即U=U1=1.5V。③采用不同的方法多次进行实验的目的是得出普遍规律，防止结论的偶然性。
【例题1】如图所示，在探究“串联电路中用电器两端的电压与电源两端电压的关系”的实验中，用电压表测得U1＝3V，U2＝3V，U＝6V，在表格中记录数据后，下一步应该做的是（　　）A．整理器材，分析数据，得出结论B．改变电源电压，再测出几组电压值C．对换L1和L2的位置，再测出一组电压值D．换用不同规格的小灯泡，再测出几组电压值
【例题2】如图所示电路中，闭合开关S后，电压表V1的示数为12V，电压表V2的示数为5V，下列说法正确的是（　　）A．电压表V2测量电源和灯L1两端的电压B．电源电压为12VC．灯L1两端电压为5VD．灯L2两端电压为7V
【例题3】如图所示，电源电压一定，下列说法正确的是（　　）A．只闭合S1时，两只灯泡串联B．若先闭合S1，再闭合S2，电流表的示数变小C．若先闭合S1，再闭合S2，电压表的示数变大D．若先闭合S1，再闭合S2，电压表示数与电流表示数的比值变小
【例题4】在“探究串联电路中电压的规律”的实验中：（1）根据图甲正确连接电路，与B点相连的是电压表的 _____接线柱；（2）闭合开关，电压表示数如图乙所示，此时电压表的示数为 _____V；为了使实验结果更准确，接下来应该：断开开关，_____；（3）调整后，再次闭合开关，测量电压UAB、UBC、UAC，并把实验数据记录在表格中。分析表格得结论：串联电路中，_____。（写出UAB、UBC和UAC之间的关系式即可）
UAB+UBC=UAC
01. 电阻02. 影响电阻大小的因素03. 材料的导电性
电阻表示导体对电流阻碍作用的大小，符号R表示. 国际单位：欧姆，简称欧，符号Ω. 常用单位：千欧（kΩ）、兆欧（MΩ） 换算关系：1 kΩ = 103 Ω 1MΩ =103 kΩ符号：导体的电阻与导体的长度、横截面积、材料和温度有关.在材料、横截面积相同时，导体越长，电阻越大.在材料、长度相同时，导体的横截面积越大，电阻越小.在长度、横截面积相同时，导体的材料不同，电阻不同.在一定条件下，金属导体的电阻随温度的升高而增大.
1. 实验探究：导体对电流的阻碍作用（1）实验过程把长短、粗细相同的铜丝和镍铬合金丝分别接入电路，闭合开关，观察电路中小灯泡的亮度和电流表的示数。（2）实验现象
把铜丝接入电路，电流表的示数较大，小灯泡较亮；把镍铬合金丝接入电路，电流表的示数小，小灯较暗。 　　
（3）实验分析导体虽然容易导电，但对电流也有一定的阻碍作用。在相同的电压下，通过铜丝的电流比较大，表明铜丝对电流的阻碍作用比较小；通过镍铬合金丝的电流比较小，表明镍铬合金丝对电流的阻碍作用比较大。（4）实验结论导体在导电的同时，对电流产生阻碍作用。不同导体对电流的阻碍作用不同，用电阻来表示导体的这种性质。　
2. 电阻（1）概念：在物理学中，把导体对电流阻碍作用的大小叫电阻。用字母 R 表示。（2）单位：①国际单位：欧姆，简称欧，符号Ω.②常用单位：千欧（kΩ）、兆欧（MΩ）. ③换算关系：1 kΩ = 103 Ω 1MΩ =103 kΩ.（3）电阻器　在电子技术中，我们常用到有一定电阻值的元件——电阻器，也叫做定值电阻。电路图中用符号 表示。
（4）对电阻的理解：可从“阻碍作用”和“性质”两个角度来分析。①导体的电阻越大，表示导体对电流的阻碍作用越大。在相同的电压下，导体对电流的阻碍作用（电阻）越大，电路中的电流越小。而绝缘体之所以起绝缘作用，就是由于其电阻很大。②导体的电阻是导体本身的一种性质，由自身情况决定。
（5）常见的一些电阻器
（6）一些物体的电阻值
电流表的内阻约0.1欧
电压表的内阻约在几十兆欧
02影响电阻大小的因素
1.实验：导体电阻的大小与导体的哪些因素有关
电阻的大小可能与导体的材料有关；导体的长度有关；导体的横截面积有关；导体的温度等有关。
提出问题：电阻大小跟什么因素有关？
在实验中应采用控制变量法进行研究，画出实验电路图，连接电路，电流表测量电路中电流，观察电流表的示数来判断导体电阻的大小（转换法）。
只改变其中的一个因素，而控制其余几个因素不变。
通过灯的亮度或电流的大小判断接入导体电阻大小。
①探究电阻的大小与导体的材料的关系；选用横截面积和长度相同的镍铬合金丝和锰铜丝， 分别将它们接入电路中，观察电流表的示数。
结论一：导体的电阻与导体的材料有关。长度、横载面积相同的导体，材料不同，电阻不同。
② 探究电阻的大小与导体的长度关系选用横截面积相同、 长度不同的镍铬合金丝， 分别将它们接入电路中，观察电流表的示数。比较通过长短不同的镍铬合金丝的电流大小。
结论二：导体的电阻跟它的长度有关。同种材料、横截面积相同的导体，长度越长，电阻越大。
③探究电阻的大小与导体横截面积的关系选用长度相同、横截面积不同的两根镍铬合金丝，分别将它们接入电路中，观察电流表的示数。比较通过横截面积不同的镍铬合金丝的电流大小。
结论三：导体的电阻跟它的横截面积有关。同种材料、长度相同的导体，横截面积越小，电阻越大。
④探究电阻的大小与导体温度的关系选用一根镍铬合金丝，接入电路中，观察电流表的示数，用酒精灯对合金丝进行加热，观察电流表的示数，比较通过镍铬合金丝的电流大小。
结论四：导体的电阻跟温度有关。金属导体的电阻在一定条件下，温度越高，电阻越大。
在材料和横截面积不变时，导体的长度越长，电阻越大；在材料和长度不变时，导体的横截面积越小，电阻越大。在一定条件下，金属导体的电阻随温度的升高而增大。
导体的电阻是导体本身的一种性质，它的大小取决于导体的材料、长度和横截面积和温度等因素。
1.导体：物体对电流阻碍作用较小，容易导电，叫做导体。
2.绝缘体：物体对电流阻碍作用很大，不容易导电，叫做绝缘体。
1.概念：导体导电性能好，绝缘体导电性能比较差。例如锗、硅，导电性能介于导体和绝缘体之间，常常称做半导体。温度、光照、杂质等外界因素对半导体的导电性能有很大影响。
2.常见半导体：二极管、三极管
当温度降低到某个临界值时一些全属的电阻会突然消失，这种现象叫作超导现象。
①零电阻和完全抗磁性是超导体的基本特性。
②出现超导现象的临界温度低于-250.15 °C 。
【例题1】关于导体电阻，下列说法正确的是（　　）A．导体的电阻由其两端的电压和通过导体的电流共同决定B．导体两端的电压为零时，导体的电阻为零C．只增加导体的横截面积，导体的电阻增大D．导体的电阻越小，表示导体对电流的阻碍作用越小
【例题2】关于导体、半导体和超导体，下列说法正确的是（　　）A．橡胶、碳棒、塑料都是很好的绝缘材料B．网上阅卷，条形码扫描器中的光敏二极管使用的是半导体材料C．导体的电阻由导体两端的电压和通过导体的电流共同决定D．超导体材料因为其电阻特性，可用于制作电热丝
【例题3】如图所示，是探究影响导体电阻大小因素的实验装置图，实验中分别把a、b、c、d四根导线接入电路，其中导线a、b、d长度相同，a、b、c粗细相同，b、d粗细不同，下列说法正确的是（　　）
A．该实验是通过观察电流表的示数来间接比较导线电阻的大小，电流越大，电阻越大B．选用a、c两根导线分别接入电路中进行实验，是为了探究电阻大小跟导体的长度的关系
C．选用a、b两根导线分别接入电路中进行实验，是为了探究电阻大小跟导体的材料的关系D．选用a、d两根导线分别接入电路中进行实验，是为了探究电阻大小跟导体的横截面积的关系
【例题4】某同学想探究电阻随温度变化而变化的规律，他找来废旧的日光灯管灯丝、电源、小灯泡、开关、导线、酒精灯，连成如图所示的电路，闭合开关小灯泡正常发光，然后用酒精灯对灯丝进行加热，发现灯泡变暗，小灯泡变暗是因为灯丝加热后电阻_________从而引起电路的电流___________的缘故。（填“变大”“变小”或“不变”，不考虑灯泡电阻变化）
【例题5】在“探究影响导体电阻大小的因素”实验中，小华设计了如图甲所示电路并在实验室中找到图乙所示几根金属丝进行实验。（1）通过观察_________，可粗略判断a、b两点间导体电阻的大小；（2）另有甲、乙两位同学分别对小华的电路做了如下的改进：甲同学把灯泡更换为电流表；乙同学在原电路中串联接入电流表。你认为_____同学的改进更好一些；（3）他探究导体电阻大小与长度的关系时，应选用金属丝_____，得到结论的是：其它条件相同时，导体的长度越长，电阻越_____。如果只用一根金属丝B，可以探究导体电阻大小与_____的关系。A．长度、横截面积B．长度、材料C． 横截面积、材料
01. 变阻器02. 变阻器的应用
①定义：能改变接入电路中电阻大小的元件叫做变阻器.②原理：靠改变接入电路中电阻线的长度改变电阻.③元件符号:④结构示意图:①要与用电器串联.②要使用“一上一下”两个接线柱.③开关闭合前，滑片应在滑动变阻器最大阻值处 （起到保护电路作用）.电位器：调节音量；可调电灯的亮度；可调电热毯、电饭锅的温度，等等。
1. 实验：改变小灯泡的亮度（1）实验把铅笔芯、小电灯、干电池用导线连接起来，沿铅笔芯移动导线夹，观察小灯泡的亮度怎样变化？
（2）实验现象随着夹子在铅笔芯上移动，小灯泡的亮度发生连续变化，接入电路的铅笔芯越短，电阻越小，小灯泡越亮。 （3）实验结论改变接入电路的导体的长度，可以改变电阻。
2. 变阻器能改变接入电路中电阻大小的元件叫做变阻器。实验室常用的变阻器是滑动变阻器和电阻箱。3. 滑动变阻器（1）构造：主要有滑片、电阻线圈、接线柱（A、B、C、D）、金属杆等。
（2）原理：靠改变接入电路中电阻线的长度来改变电阻。如图所示，其中滑片左右移动时与线圈相接触的部位上的绝缘层已经刮掉，电阻丝可以与滑片相连。滑片移到不同位置时，AC或BC两个接线柱间电阻丝的长度不一样，这样就可以改变接入电路中电阻的大小。
（3）结构示意图和符号： ①结构示意图：A、B、C、D分别表示四个接线柱 ，P表示滑片。② 元件符号如图所示。（4）铭牌上各数值的物理意义 ：“××Ω”表示变阻器的最大电阻是×× Ω ；“×A”表示允许通过的最大的电流是×A。
该变阻器的最大电阻是20欧；允许通过的最大的电流是2A。
4. 实验探究：滑动变阻器的接线方法想一想： 滑动变阻器共有ABCD四个接线柱，如果只选其中的两个接入电路M、N两点间，可能有几种连接方法？将你的选择填在横线上（填所选接线柱的字母）：__________________________________________
②按表格中的顺序，依次把滑动变阻器的接线柱接入电路中的M、N两点间。闭合开关，移动滑片P，观察灯泡亮度和电流表示数的变化，并将观察到的现象记录在下面表格中。
（2）分析论证①把接线柱C、D连入电路的分析：把C、D接线柱连入电路，相当于一条导线，连入电路的阻值为0 ，移动滑片不能改变电阻。②把接线柱A、B连入电路的分析：将A、B接线柱接入电路时，电流要经过全部电阻线，此时变阻器连入电路的电阻值为变阻器的最大阻值，相当于一个定值电阻且不能改变。③滑动变阻器只有按照“一上一下”的方式把接线柱接入电路中才能改变电阻。
（3）探究归纳 ①滑动变阻器应按照“一上一下”的方式把接线柱接入电路中。②确定好滑动变阻器的下端接线柱后，上端两个接线柱中任何一个连入电路，接法是等效的。③滑片向靠近下接线柱的方向移动，电阻变小，滑片向远离下接线柱的方向移动，电阻变大，可简记为：“近下电阻变小，远下电阻变大”。
（1）设计实验①实验电路图：②小灯泡与变阻器串联，电流表串联在电路中。
5. 实验：用滑动变阻器改变小灯泡的亮度
③闭合电键前应将滑片放到什么位置上？位于阻值最大位置（右端），可以使电路中的电流最小，起到保护电路元件的作用。④注意：电路中的电流不能超过允许通过的最大电流（否则烧坏滑动变阻器）。
（2）进行实验①闭合开关，使滑片P位于最右端，观察电流表示数及小灯泡的亮度；②将滑片由最右端移到中间，观察电流表示数及小灯泡的亮度；③将滑片由中间移到最左端，观察电流表示数及小灯泡的亮度。
（4）实验分析移动滑动变阻器的滑片能改变电路中的电流和小灯泡的亮度。（5）实验结论用滑动变阻器改变小灯泡的亮度，滑动变阻器应该与小灯泡串联。连入电路的电阻变大时，电流变小，灯泡变暗；反之灯泡变亮；所以滑动变阻器起到控制电路中电流的作用（即限流作用）。
6. 用滑动变阻器控制电阻两端的电压（1）设计实验①实验器材：电源、开关、电流表、电压表、定值电阻R，滑动变阻器R'、导线等。②实验电路图与连接图：如图所示。
（2）进行实验 ①闭合开关S，调节滑动变阻器的滑片，使R两端的电压成整数倍地变化，如2V、4V、6V等。②换用不同的定值电阻，使电阻成整数倍地变化，如5Ω、10Ω、15Ω等。闭合开关，调节变阻器的滑片，保持每次接入的定值电阻两端的电压不变。
（3）实验现象①当滑动变阻器连入电路中的电阻变大时，定值电阻两端的电压变小；反之，定值电阻两端的电压变大。②换用不同的定值电阻时，定值电阻两端的电压随之改变。若保持每次接入的定值电阻两端的电压不变，则需要调节滑动变阻器的滑片。当换用阻值较大的定值电阻时，需要调大滑动变阻器连入电路中的阻值；当换用阻值较小的定值电阻时，需要调小滑动变阻器连入电路中的阻值。（4）实验结论
①利用滑动变阻器可以改变定值电阻两端的电压。②利用滑动变阻器可控制定值电阻两端电压不变，方法是“换大调大，换小调小”。
7. 电阻箱（1）电阻箱的特点电阻箱由若干个不同阻值的定值电阻，按一定的方式连接而成。是一种可以调节电阻大小并且能够显示出电阻阻值的变阻器。（2）电阻箱的读数使用时，把两个接线柱接入电路，调节旋盘就能得到0 ~×××××Ω（通常为9999.9Ω）之间的任意阻值。各旋盘对应的指示点的示数乘以面盘上标出的倍数，然后加在一起，就是接入电路的阻值。
如图，电阻箱的阻值为7000Ω+800Ω+0Ω+4Ω=7804Ω.
当铜塞插入插孔时，对应电阻短路，阻值为0，电流不经过此电阻丝。
1. 一些常见的变阻器 滑动变阻器、电位器、电阻箱等.
2. 电位器及其应用（1）机械式电位器 如图是机械式电位器，把A和B两个接线柱串联接入电路，当顺时针旋转时，接入电路中的电阻变大，电流变小，音量变小，反之变大。电位器也可以用在其他电器上，例如，家用电器的音量调节、可调亮度的电灯，可调温度的电热毯、电饭锅，等等。（2）数字电位器数字电位器是一种用数字信号控制阻值的器件（集成电路）。具有可程序控制改变阻值、耐震动、噪声小、寿命长、抗环境污染等优点，因而，应用在自动检测与控制、智能仪器仪表、电子产品等许多重要领域.
3. 变阻器在生产和生活中的应用实例（1）调光、调速、调音、调温等。
（2）汽车油量表如图所示是一种自动测定汽车油箱内的油面高低的装置，R是滑动变阻器，它的金属滑片固定在金属杆的右端，从油量表(实质是一只电流表)指针所指的刻度就可以知道油箱内油面的高低.当油量减小时，浮标下降，滑片向上移动，R增大，油量表的示数变小。反之，当油量增加时，浮标下降，滑片向上移动，R变小，油量表的示数变大。
【例题1】（多选题）如图所示的电路，若要求滑动变阻器的滑片向右滑动时，电流表的示数减小，则滑动变阻器的接法为（　　 ）A．M接A，N接C B．M接B，N接DC．M接D，N接A D．M接C，N接B
【例题2】在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。要求：闭合开关S，将滑动变阻器的滑片P向b端移动，电压表示数变大。
【例题3】如图是人体身高测量仪的电路简化图，R0是定值电阻，R是滑动变阻器，电源电压不变，滑片会随身高上下平移。当开关闭合，被测身高增加时，电流表的示数________，电压表的示数_______。
【例题4】在探究旋转式变阻器改变电流的实验中，把电流表_______（填“串联”或“并联”）接入电路后闭合开关，发现指针偏转如图甲所示，产生这种情况的原因是_________________________。旋转式变阻器的结构图如图乙，A、B、C为变阻器的三个接线柱，P为旋钮触片，将该变阻器接入电路中，当顺时针旋转旋钮触片时，电流表示数变大，则应将接线柱_________（填“A、B”“B、C”或“A、C”）连接入电路中。
电流表正负接线柱接反了
【例题5】如图甲为某调光台灯，乙为该调光台灯的简单电路图，在电路图的M、N两点之间接入一个滑动变阻器，使得滑片P向右移动时，灯泡的亮度变亮，则下列方法中正确的是（　　）A．A接M，B接N B．C接M，D接NC．A接M，D接N D．B接M，C接N
