人教版（2024）八年级下册杠杆习题

这是一份人教版（2024）八年级下册杠杆习题，共8页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

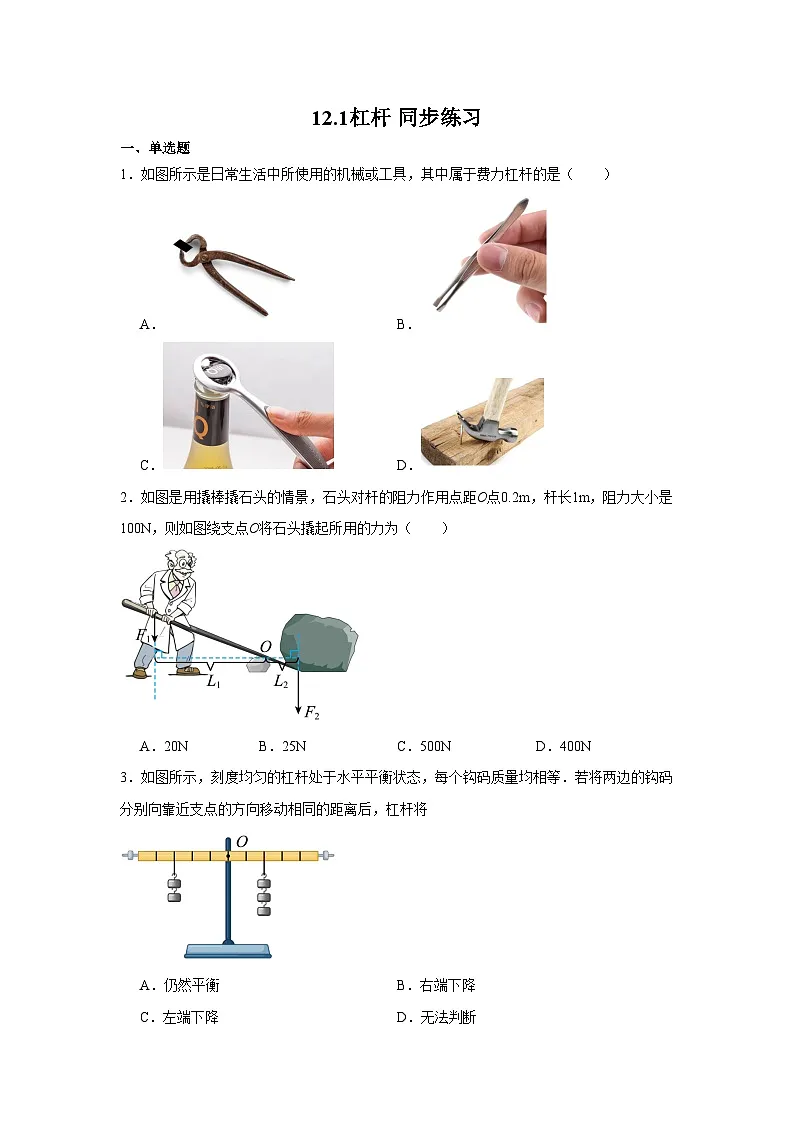

1．如图所示是日常生活中所使用的机械或工具，其中属于费力杠杆的是（ ）
A．B．
C．D．
2．如图是用撬棒撬石头的情景，石头对杆的阻力作用点距O点0.2m，杆长1m，阻力大小是100N，则如图绕支点O将石头撬起所用的力为（ ）

A．20NB．25NC．500ND．400N
3．如图所示，刻度均匀的杠杆处于水平平衡状态，每个钩码质量均相等．若将两边的钩码分别向靠近支点的方向移动相同的距离后，杠杆将
A．仍然平衡B．右端下降
C．左端下降D．无法判断

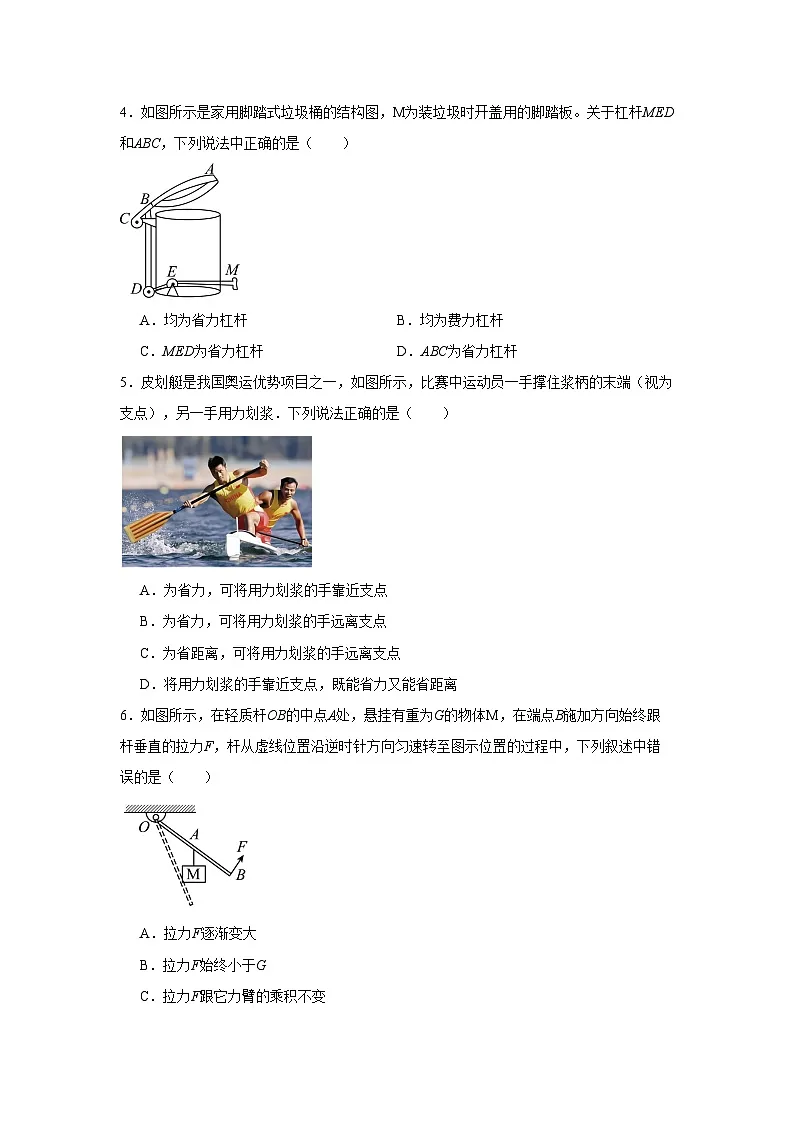

4．如图所示是家用脚踏式垃圾桶的结构图，M为装垃圾时开盖用的脚踏板。关于杠杆MED和ABC，下列说法中正确的是（ ）
A．均为省力杠杆B．均为费力杠杆
C．MED为省力杠杆D．ABC为省力杠杆
5．皮划艇是我国奥运优势项目之一，如图所示，比赛中运动员一手撑住浆柄的末端（视为支点），另一手用力划浆．下列说法正确的是（ ）
A．为省力，可将用力划浆的手靠近支点
B．为省力，可将用力划浆的手远离支点
C．为省距离，可将用力划浆的手远离支点
D．将用力划浆的手靠近支点，既能省力又能省距离
6．如图所示，在轻质杆OB的中点A处，悬挂有重为G的物体M，在端点B施加方向始终跟杆垂直的拉力F，杆从虚线位置沿逆时针方向匀速转至图示位置的过程中，下列叙述中错误的是（ ）
A．拉力F逐渐变大
B．拉力F始终小于G
C．拉力F跟它力臂的乘积不变
D．重物M对杠杆拉力的力臂逐渐变大
二、填空题

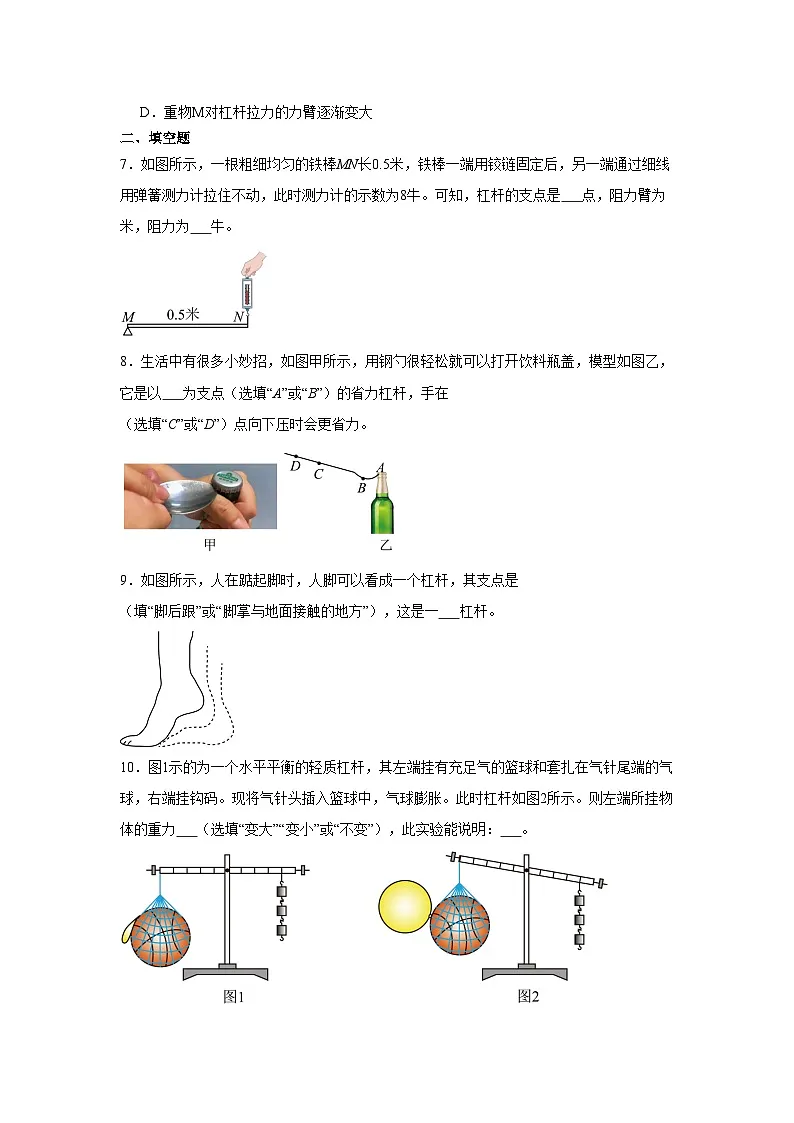

7．如图所示，一根粗细均匀的铁棒MN长0.5米，铁棒一端用铰链固定后，另一端通过细线用弹簧测力计拉住不动，此时测力计的示数为8牛。可知，杠杆的支点是 点，阻力臂为 米，阻力为 牛。
8．生活中有很多小妙招，如图甲所示，用钢勺很轻松就可以打开饮料瓶盖，模型如图乙，它是以 为支点（选填“A”或“B”）的省力杠杆，手在 （选填“C”或“D”）点向下压时会更省力。
9．如图所示，人在踮起脚时，人脚可以看成一个杠杆，其支点是 （填“脚后跟”或“脚掌与地面接触的地方”），这是一 杠杆。
10．图1示的为一个水平平衡的轻质杠杆，其左端挂有充足气的篮球和套扎在气针尾端的气球，右端挂钩码。现将气针头插入篮球中，气球膨胀。此时杠杆如图2所示。则左端所挂物体的重力 （选填“变大”“变小”或“不变”），此实验能说明： 。
三、作图题
11．如图所示，用羊角锤撬钉子，在锤柄上画出所施加力F的力臂l。
12．如图乙所示为钓鱼竿钓鱼的示意图。O为支点，F1表示手对钓鱼竽的作用力。F2表示鱼线对钓鱼竿的拉力，请在图画出F2的力臂l2。
四、实验题
13．探究杠杆的平衡条件
【提出问题】如图所示，是一种常见的杆秤，此时处于水平位置平衡，
发现一：小明在左侧挂钩上增加物体，可观察到提纽左侧下沉．他认为改变杠杆的水平平衡可以通过改变作用在杠杆上的 来实现；
发现二；接着小新移动秤砣使其恢复水平位置平衡．说明通过改变 的长短也可以改变杠杆的平衡；
那么，杠杆在满足什么条件时才平衡呢?
【制定计划与设计实验】
实验前，轻质杠杆处于如图所示的状态，使用时，首先应将杠杆的平衡螺母向 （选填“左”或“右”）调节，使杠杆处于水平位置平衡，这样做的好处是 ；
【实验结论】
如图所示，他们进行了三次实验，对实验数据进行分析，得出杠杆的平衡条件是 。
【拓展应用】如图所示，是用手托起重物的示意图，图中前臂可以看作是一个 杠杆（选填“省力”、“费力”或“等臂”），此杠杆的支点是图中的 点，假如托起6N的重物，请你根据图21所示，估算出手臂要用的动力大约是 N。
14．小明在探究“杠杆平衡条件”的实验中：
（1）小明实验前发现杠杆右端低，要使它在水平位置平衡，应将杠杆右端的平衡螺母向 调节。小明调节杠杆在水平位置平衡的主要目的是 ；
（2）如图甲所示，在杠杆左边A处挂3个相同钩码，要使杠杆在水平位置平衡，应在杠杆右边B处挂同样钩码 个；
（3）在探究过程中，需要测量和记录动力、动力臂、阻力，阻力臂四个物理量，在进行多次实验的过程中，小明 （可以/不可以）同时改变4个量进行探究测量；
（4）做实验时，当杠杆由图乙的位置变成图丙的位置时，弹簧秤的示数将 ；（填“变大”、“变小”或“不变”，设杠杆质地均匀，支点恰好在杠杆的中心，并且不计支点处摩擦）
（5）探究了杠杆的平衡条件后，小明对天平上游码的质量进行了计算，她用刻度尺测出L1和L2（如图丁所示），则游码的质量为 g（利用测出的物理量表达）；
（6）调节杠杆在水平位置平衡后，进行如图戊所示的实验，用量程为0∼5N的弹簧测力计在A点竖直向上拉（如图戊M所示），杠杆在水平位置平衡时，弹簧测力计的示数为2.5N。若弹簧测力计斜向上拉（如图戊N所示），杠杆在水平位置平衡时，弹簧测力计的示数为 （大于/小于）2.5N，此时拉力的方向与竖直方向的最大夹角为 （30°/45°/60°）；
（7）该小组同学在A点施加一个始终水平向左的拉力 ，发现无论用多大的力，都不能使杠杆在水平位置平衡，你认为原因是 。
五、计算题
15．如图所示是搬运泥土的独轮车，设车箱和泥土的总重G＝1000N，运泥土时从A点提起独轮车把手的力是F，F的大小至少是多少N？
16．如图所示装置中，O为轻质杠杆AB支点，AO：OB=3：2，A端用细绳连接物体M，B端用细绳悬挂物体N，物体N浸没在水中，此时杠杆恰好在水平位置平衡．已知物体N的体积为500cm3， 物体N的密度为4g/cm3， g取10N/kg，绳子的重力忽略不计，求：
（1）物体N的质量
（2）物体N所受的浮力F；
（3）物体M的重力G．
参考答案
1．B
2．B
3．C
4．C
5．B
6．C
7． M 0.25 16
8． B D
9． 脚掌与地面接触的地方 省力
10． 不变 空气也能产生浮力
11．
12．
13． 力 力臂 右 方便直接测出力臂 动力×动力臂 = 阻力×阻力臂 费力 C 48
14． 左 消除杠杆自重的影响 4 可以 不变 5L22L1 大于 60° F 水平拉力的力臂为0，无法使杠杆在水平位置平衡
15．250N
16．（1）2kg （2）5N （3）10N
