第十八章本单元综合（课件）-2025-2026学年人教版物理九年级全册

这是一份第十八章本单元综合（课件）-2025-2026学年人教版物理九年级全册，共17页。

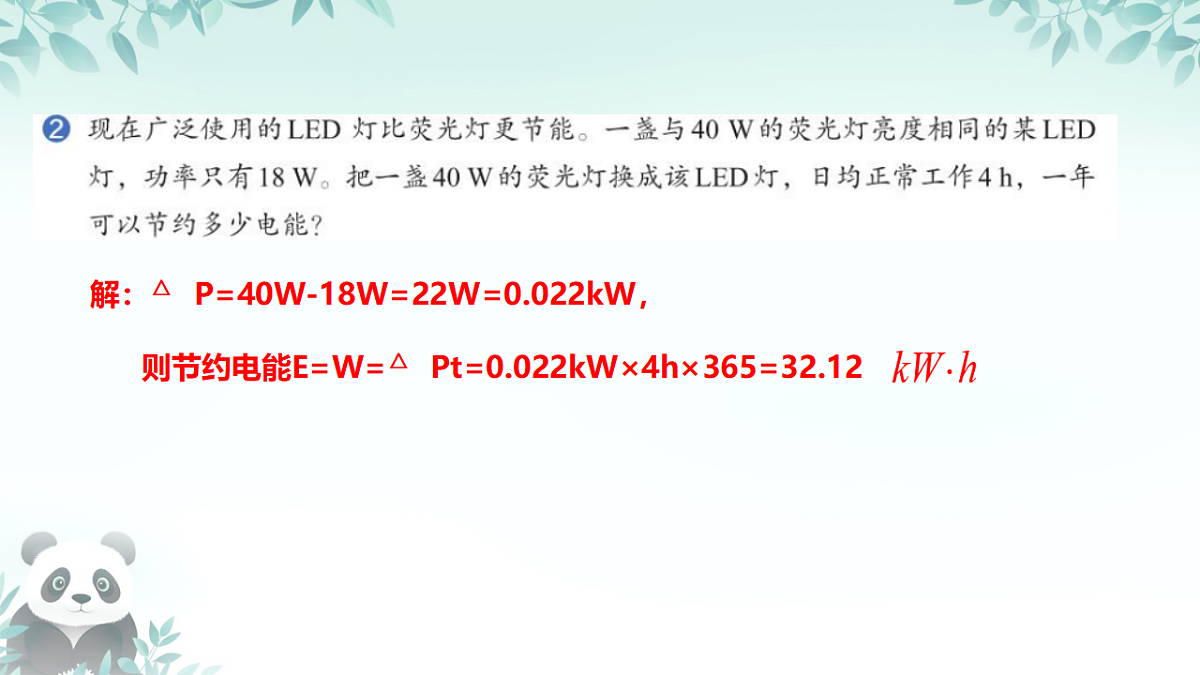

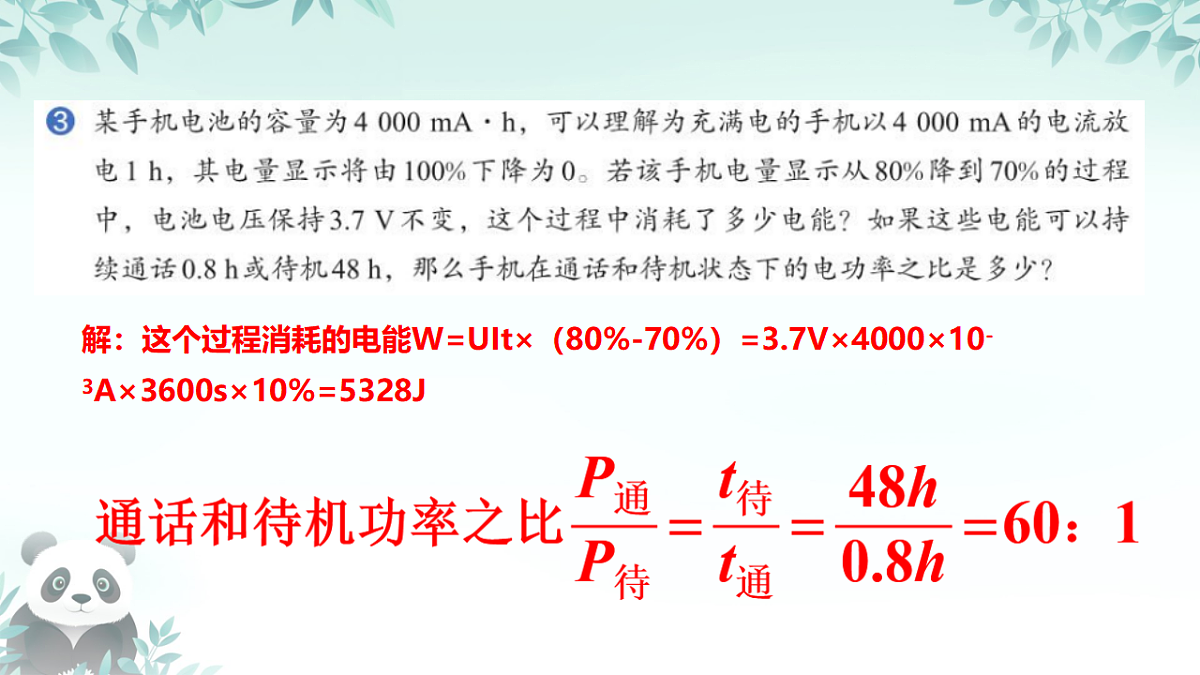

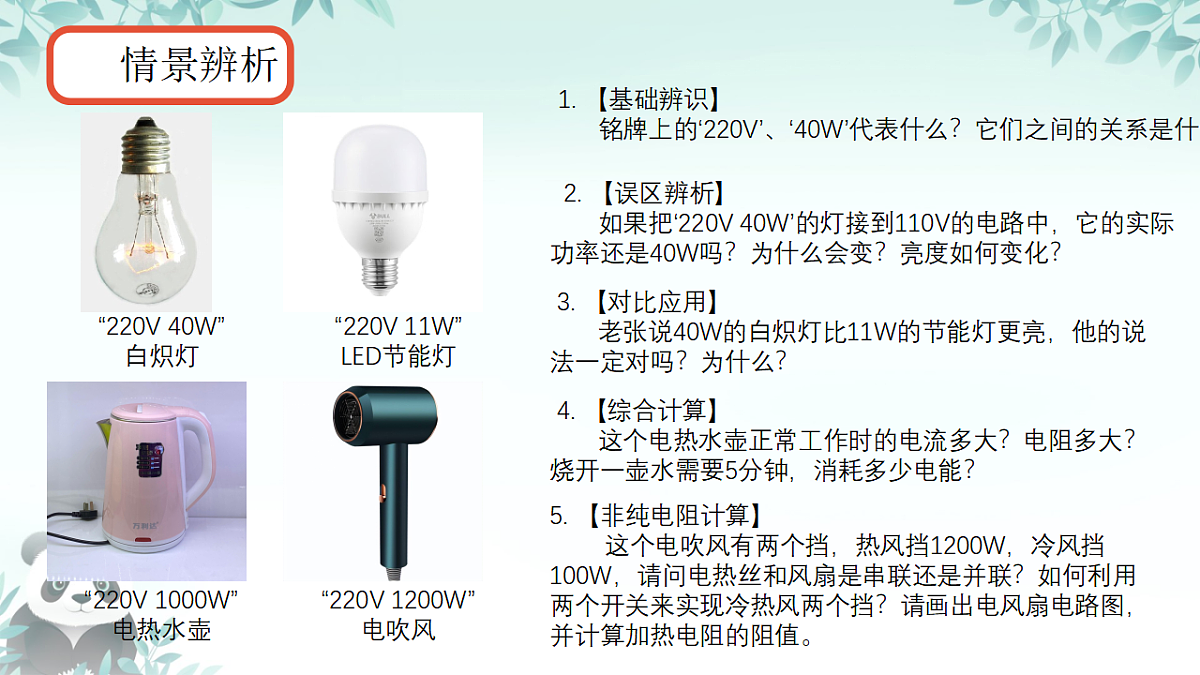

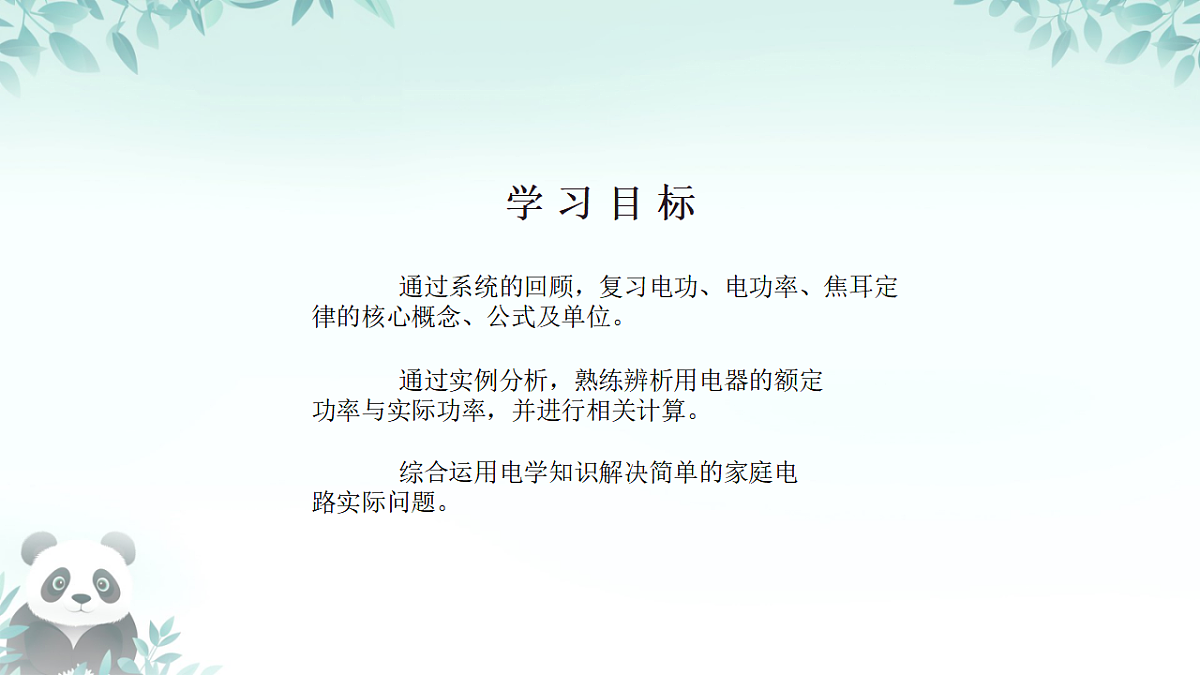

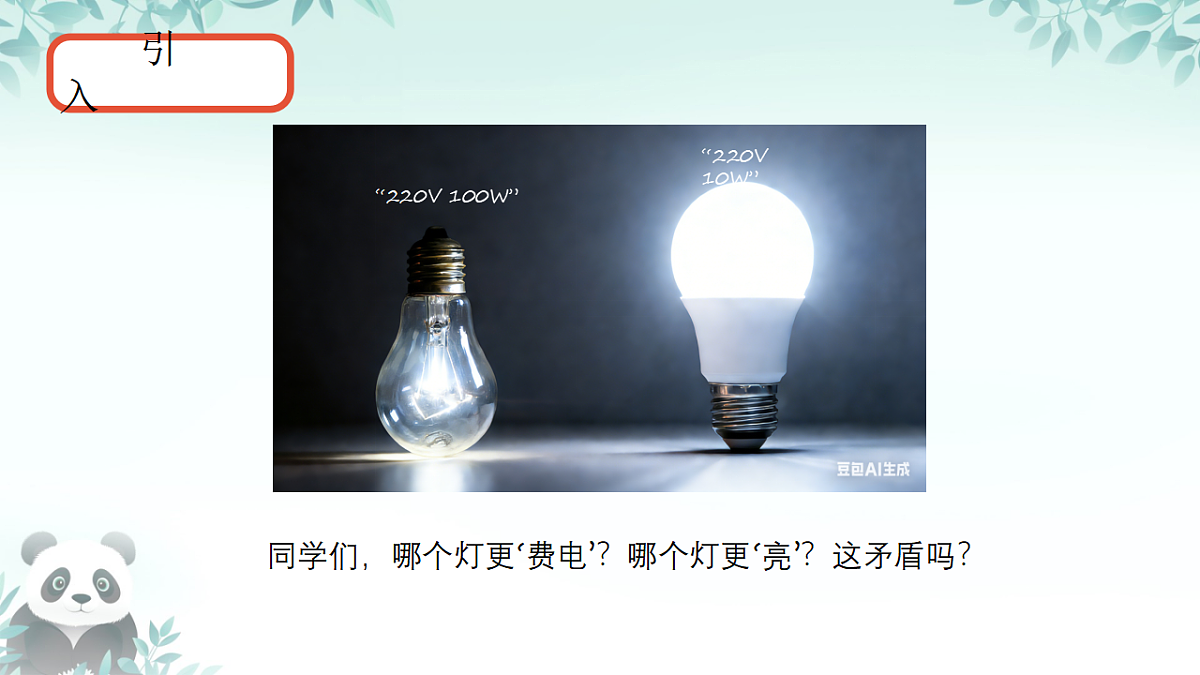

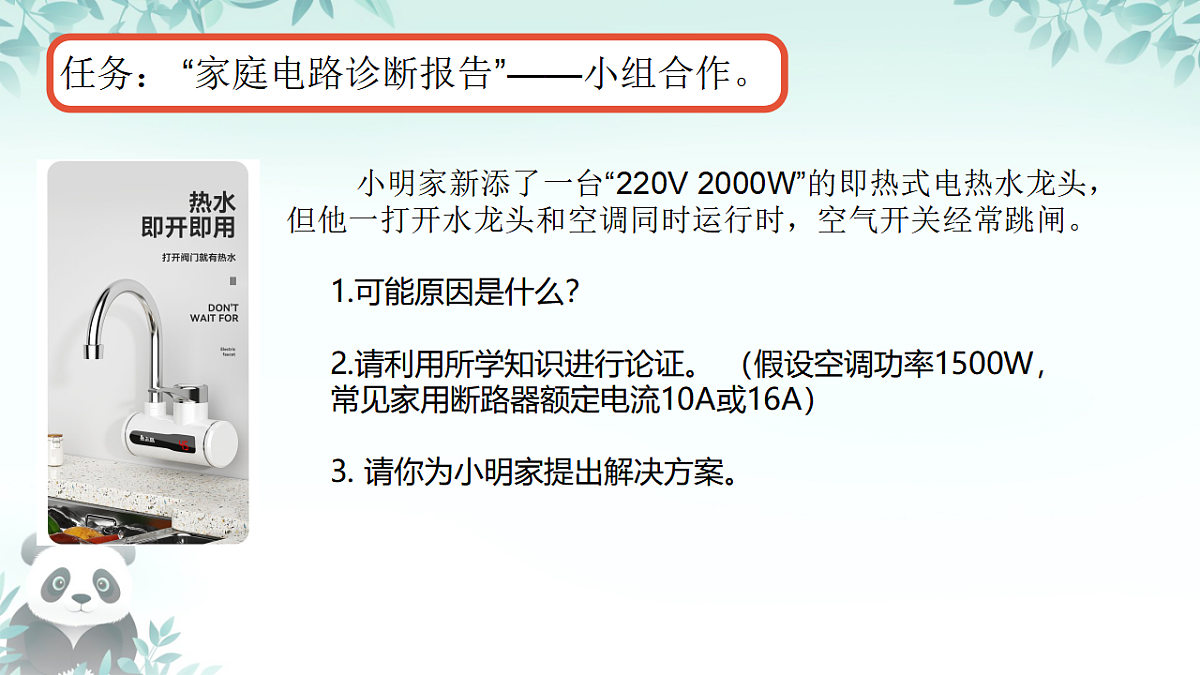

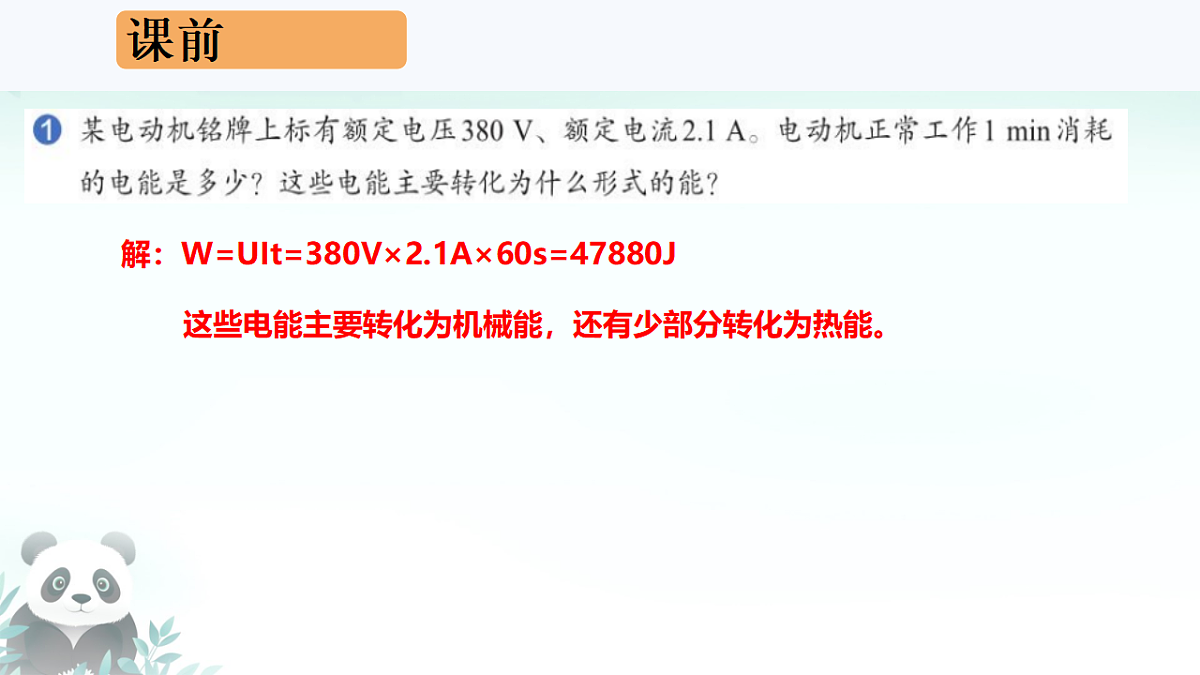

电功率复习学 习 目 标 通过系统的回顾，复习电功、电功率、焦耳定律的核心概念、公式及单位。 通过实例分析，熟练辨析用电器的额定功率与实际功率，并进行相关计算。 综合运用电学知识解决简单的家庭电路实际问题。解：W=UIt=380V×2.1A×60s=47880J这些电能主要转化为机械能，还有少部分转化为热能。解：▵P=40W-18W=22W=0.022kW，则节约电能E=W=▵Pt=0.022kW×4h×365=32.12解：这个过程消耗的电能W=UIt×（80%-70%）=3.7V×4000×10-3A×3600s×10%=5328J 引 入同学们，哪个灯更‘费电’？哪个灯更‘亮’？这矛盾吗？“220V 100W”“220V 10W” 情景辨析“220V 40W”白炽灯“220V 11W”LED节能灯“220V 1000W”电热水壶 1. 【基础辨识】 铭牌上的‘220V’、‘40W’代表什么？它们之间的关系是什么？ 2. 【误区辨析】 如果把‘220V 40W’的灯接到110V的电路中，它的实际功率还是40W吗？为什么会变？亮度如何变化？ 3. 【对比应用】 老张说40W的白炽灯比11W的节能灯更亮，他的说法一定对吗？为什么？ 4. 【综合计算】 这个电热水壶正常工作时的电流多大？电阻多大？烧开一壶水需要5分钟，消耗多少电能？5. 【非纯电阻计算】 这个电吹风有两个挡，热风挡1200W，冷风挡100W，请问电热丝和风扇是串联还是并联？如何利用两个开关来实现冷热风两个挡？请画出电风扇电路图，并计算加热电阻的阻值。“220V 1200W”电吹风任务： “家庭电路诊断报告”——小组合作。 小明家新添了一台“220V 2000W”的即热式电热水龙头，但他一打开水龙头和空调同时运行时，空气开关经常跳闸。1.可能原因是什么？ 2.请利用所学知识进行论证。 （假设空调功率1500W，常见家用断路器额定电流10A或16A）3. 请你为小明家提出解决方案。 1.下列估值和实际相符的是( )A.宜昌市冬季的最低温度能达到-50摄氏度 B.一个日光灯正常工作的电流为 5AC.家用空调的功率一般在 1kW 左右 D.一个家庭每月消耗电能约 30J2.仅将一把电热水壶接入图示电能表所在的电路，正常工作 6min电能表的转盘转过了 360r，则电热水壶消耗的电能为_____kW·h，电功率为______kW。3.小明发现家里的白炽灯突然变亮，主要原因可能是白炽灯的( ) A.额定电压变大 B.实际电压变大 C.额定功率变小 D.实际电压变小CB0.121.24.将“220V 60W”的灯泡L1和“220V 40W"的灯泡 L2，串联在 220V的电源上，组成闭合电路(设灯丝电阻不变)，则下列说法正确的是( )A.灯泡L1比灯泡 L2亮 B.灯泡 L2比灯泡 L1亮C.两灯泡的总功率大于 40W D.两灯泡的实际功率都变为其额定功率的一半5.如图所示，是超市常用的塑料袋封口夹电路原理图，电源电压为5V，电热丝 R阻值为1Ω。闭合开关S，电热丝温度升高，利用电流的_______效应实现高温封口，3s内产生的热量为_______J，若使用时总把塑料袋烫坏，可以___________(选填“增大"或“减小”)电热丝的阻值。B热75增大6. 如图甲为新型电饭锅，它能智能化地控制食物在不同时间段的温度，以得到最佳的营养和口感。小明了解到电饭锅的简化电路如图乙所示，R1和R2均为电热丝，S1和S2为温控开关，其中 S1有 A、B 两个触点，可实现“高温”“中温”和“低温”三挡的转换。当S1闭合，S2连接触点 A时，处于高温挡，高温功率 1100W。已知R1=55Ω，问:(1)处于高温挡时电饭锅正常工作时电路中的总电流是多大？(2)求电阻 R2的阻值。(3)当S1断开、S2连接触点 B时，处于低温挡，求此时电路的总功率。(4)如图丙是在一次煮饭过程中电饭锅功率与时间的关系图像，求本次煮饭过程中电饭锅消耗的电能。5A220Ω176W1.5048×106J解：由Q=I2Rt可知，Q=（2A）2×2Ω×60s=480J解：由Q=W=Pt可知，Q=450W×60s=2.7×104J解：由P=U2/R可知，P额=U2额/R=(220V)2/1210Ω=40W.Q=W=Pt可知，Q=W=P额t=40W×10×60s=2.4×104J.解：由Q=W=Pt可知，P=W/t=6.6×104J/60s=1.1×103W.再由P=I2R可知，R=P/I2=1.1×103W/（5A）2=44Ω.解：由m=ρV可知，水的质量，m=1×103kg/m3×1×10-3m3=1kg由Q=cm▵t可知，水吸收热量：Q吸=4.2×103J/（kg.℃）×1kg×（100℃-20℃）=3.36×105J又由Q=W=Pt可知，t=Q/P=3.36×105J/1000W=336s.解：（1）电热毯、电烙铁、取暖器、电吹风等。（2）电视机后盖上有许多小孔，是为了通风散热；笔记本电脑运行时，用微型风扇及时散热。解：两根导线连接处与别处串联，电流相等，但连接处的接触电阻比别处大。根据Q=I2Rt可知，通电时连接处产生的电热多，会加速老化，甚至引起火灾。
